U pásů (šárů) o délce do 3 metrů je instalace možná pouze pomocí příponek pro úhlovou stojatou drážku. Při použití nerezových úhlových posuvných příponek PREFA v souladu s montážními pokyny PREFA je možná délka hliníkových pásů až 12 metrů. Kromě nerezových úhlových příponek na stojaté drážky PREFA se pro délky hliníkových pásů od 12 do maximálně 15 metrů používají pouze nerezové úhlové podélně posuvné příponky PREFA (nekombinujte s nerezovými úhlovými posuvnými příponkami PREFA).

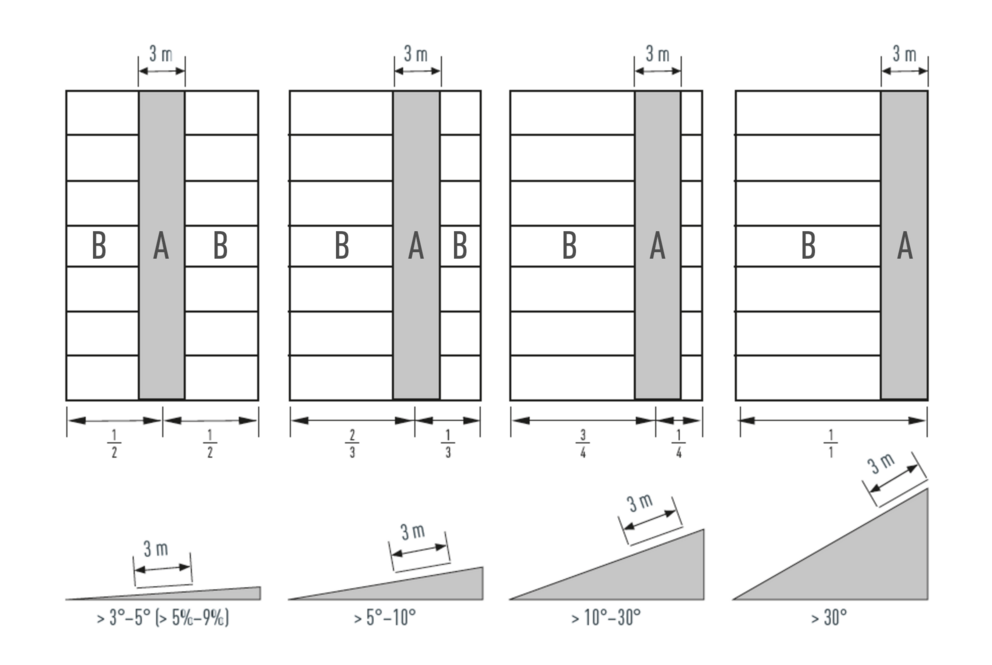

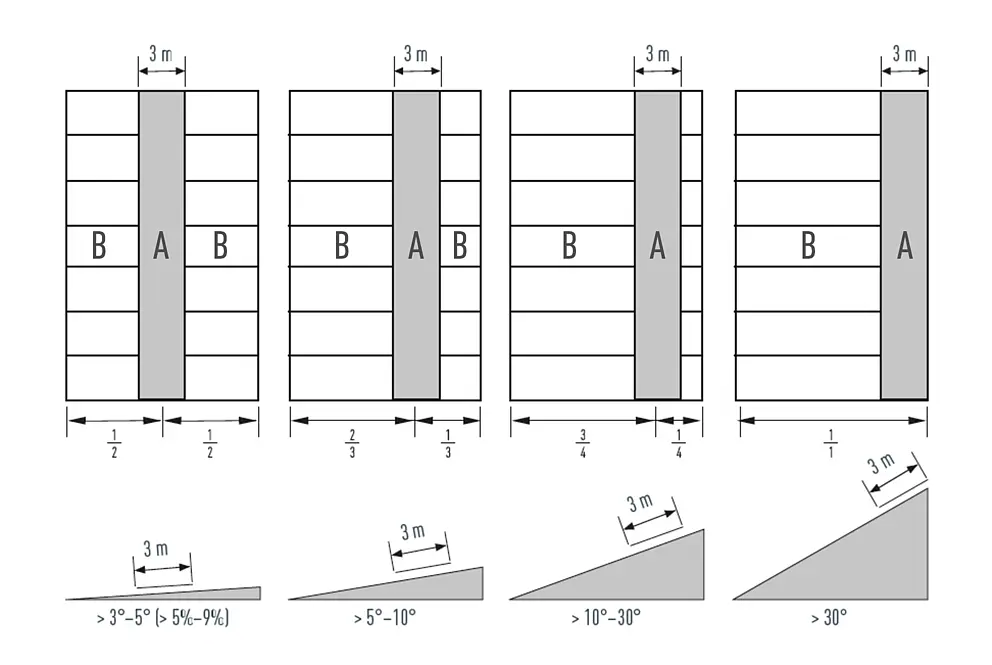

Délka oblasti pevného připnutí má být 3 metry. Polohu oblasti pevného připnutí je třeba vždy volit v závislosti na sklonu střechy – viz obrázek dole a související tabulka. Průniky nebo tvar střechy mohou ovlivnit polohu oblasti připnutí. Plochy s různou polohou oblasti připnutí musí být odděleny oddělovacími lištami.
Sklon střechy: |
Poloha oblasti pevného připnutí* |
> 3°–5° (> 5 %–9 %) |
uprostřed pásu (šáru) |
> 5°–10° (> 9 %–18 %) |
v horní třetině pásu |
> 10°–30° (> 18 %–58 %) |
v horní čtvrtině pásu |
> 30° (> 58 %) |
na horním konci pásu |
* Střešní prostupy mohou měnit polohu oblasti pevného připnutí.
A Oblast pevného připnutí |
B Oblast posuvných příponek |
