Kotvení montážního systému

Následující návod byl pro zjednodušení ilustrován na příkladu PREVARIO 3.S, avšak je použitelný pro všechny držáky solárního panelu PREFA.

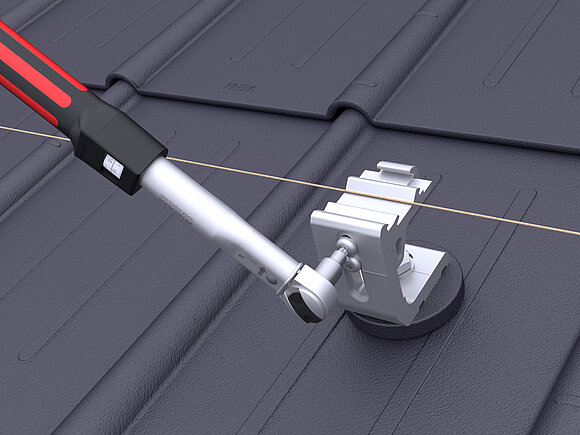

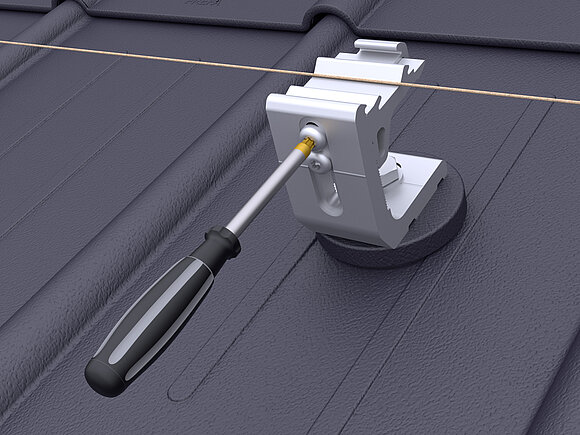

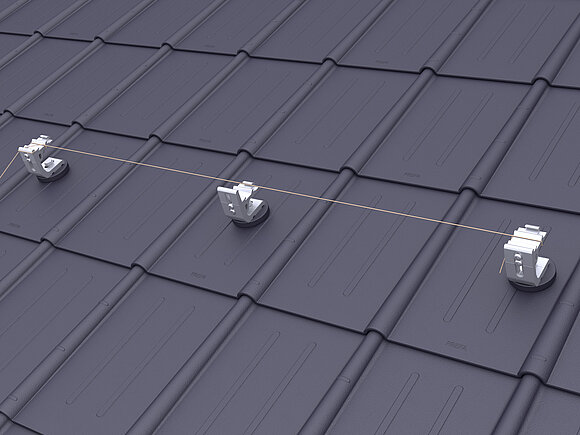

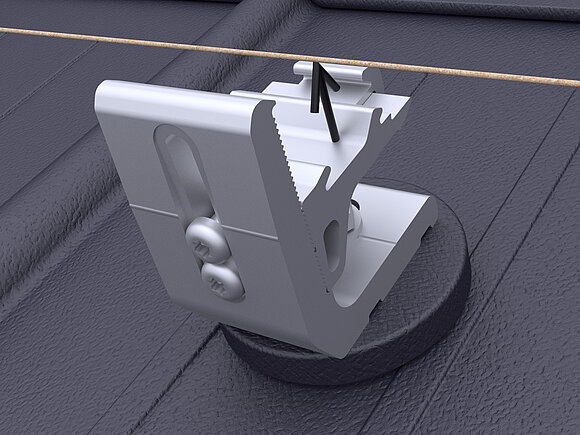

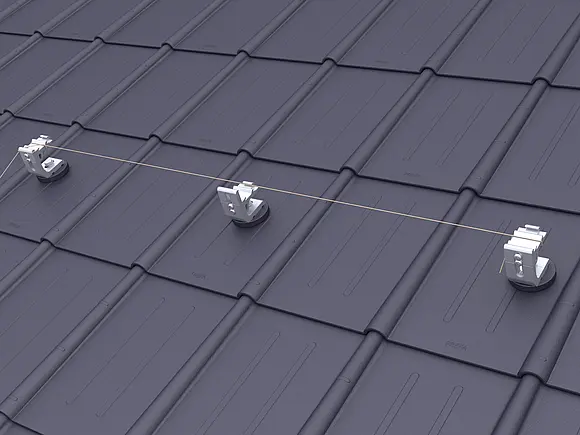

Držáky lišty u všech krajních PREVARIO 3.S nastavte na střední výšku. Napněte montážní šňůru a zbývající držáky lišty vyrovnejte rovnoběžně se střechou a také v rámci výšky. Horní šroub již vyrovnaných držáků lišty utáhněte momentem 20 Nm.

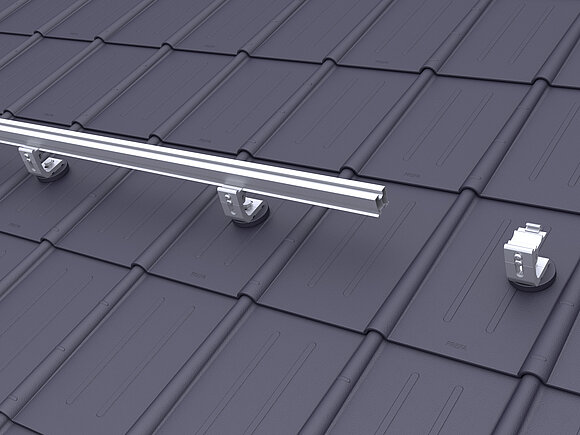

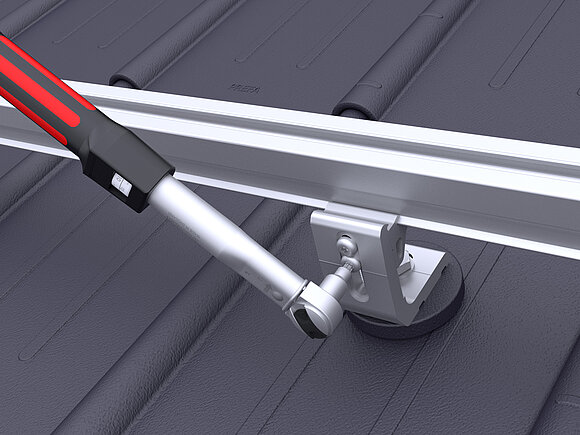

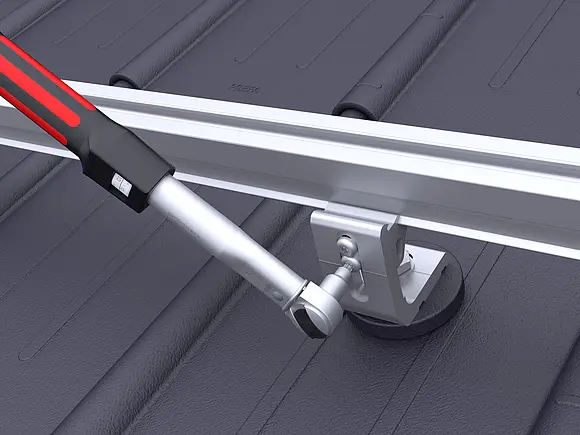

Vložte lištu a spodní šroub utáhněte momentem 20 Nm.

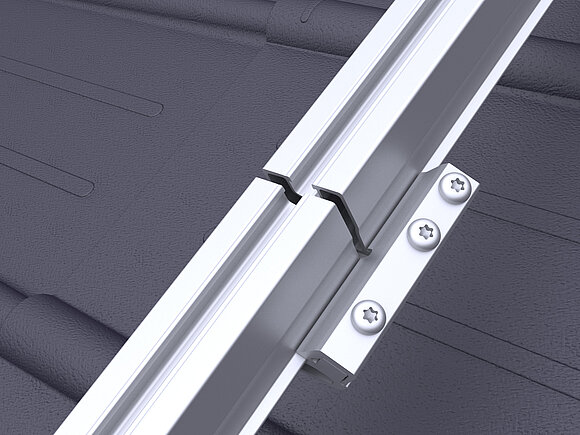

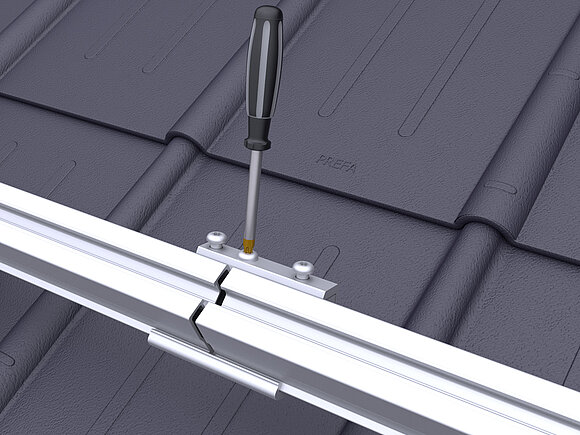

Spojka profilových lišt se má montovat tak, aby upevňovací vruty byly na hřebenové straně lišty. Je nutné dodržet ryskou vyznačenou mezeru mezi oběma lištami, aby byla umožněna teplotní roztažnost jednotlivých lišt.

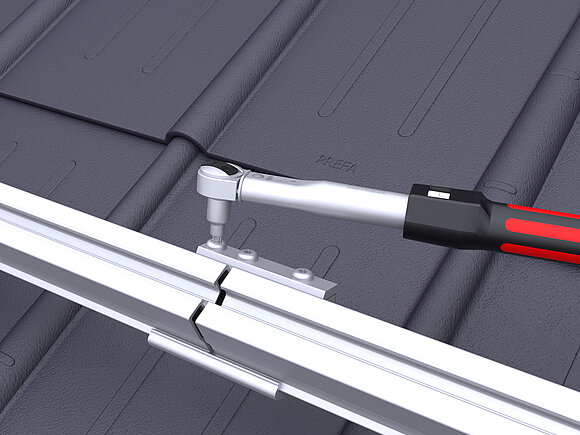

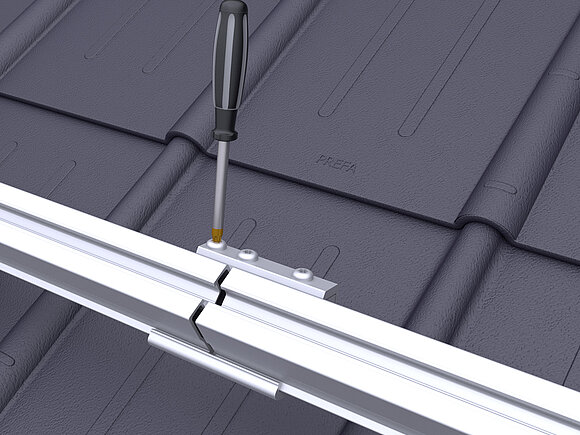

Pro kotvení nejprve utáhněte střední šroub, poté krajní šrouby momentem 20 Nm.

Před montáží panelů je nutné zajistit, aby byla namontována pojistka proti posunu solárního panelu.

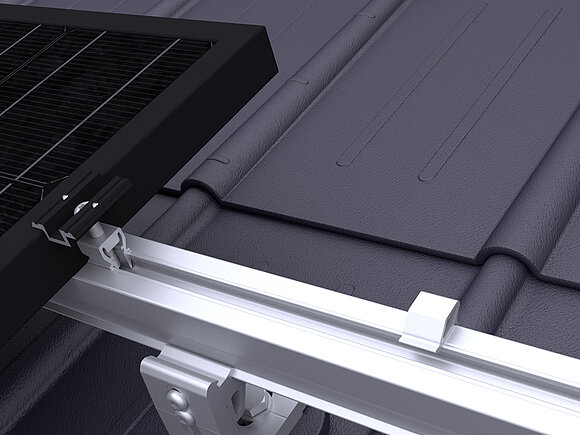

V nejspodnější řadě modulů daného pole se na horní modulovou lištu (na straně u hřebene střechy) upevní dvě pojistky proti sesuvu modulu na každý modul.

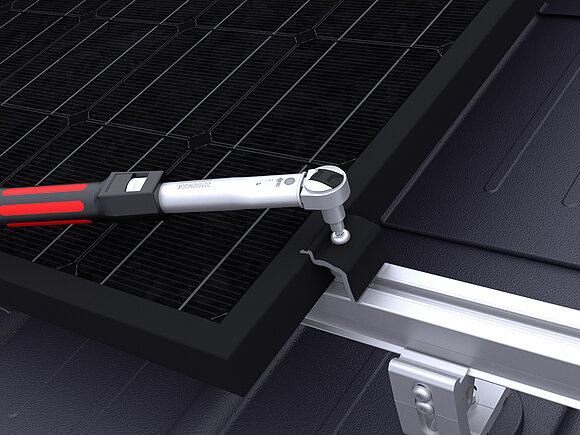

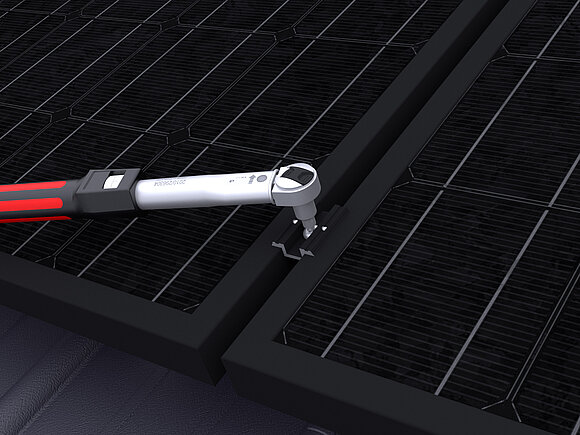

Následně se panely umístí a vnitřní, resp. koncové příchytky se utáhnou momentem 15 Nm.
Vnitřní příchytky zajišťují pomocí vestavěných kolíků vyrovnání potenciálů mezi panely. Středové příchytky zajišťují pomocí integrovaných pinů vyrovnání potenciálů mezi jednotlivými moduly. Zda je tento způsob vyrovnání potenciálů pro daný modul přípustný, nebo zda je nutné doplňkové propojení prostřednictvím uzemňovacího drátu, je nutné ověřit u výrobce modulu.
V případě schválení je třeba vzájemně propojit pouze řady panelů pomocí zemnicího drátu a zemnicí příchytky.
