Příklad chybné pokládky

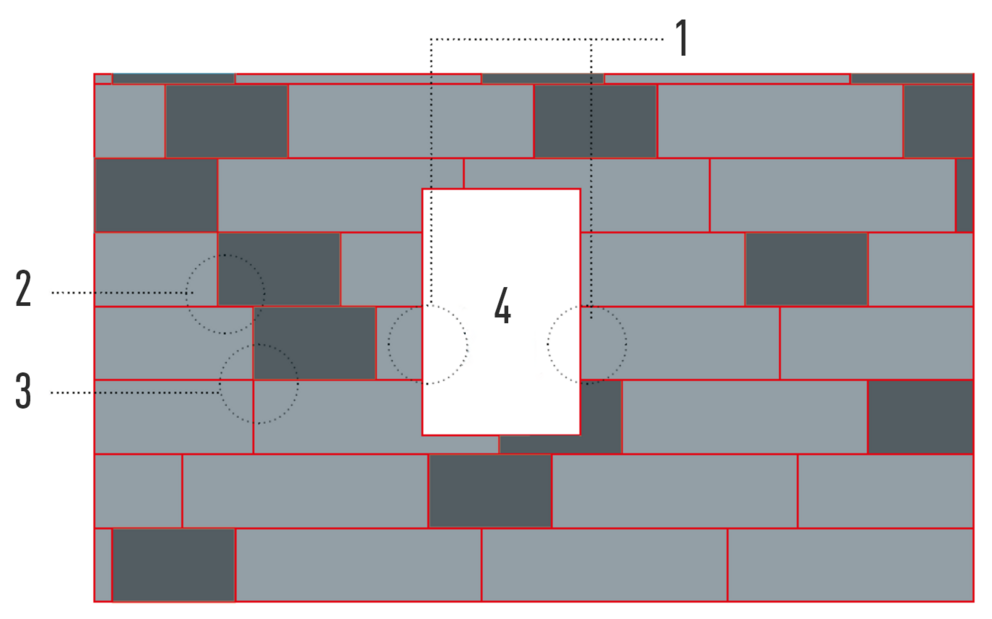

Odříznutý panel FX.12 byl znovu použit na druhé straně prostupu (4) (1). Není tak dodrženo správné rozvržení styků (2) a v nejhorším případě může dojít k překrývání styků (3). Proto byly vytvořeny příklady pokládky s optimálním přesazením v několika variantách.
Upozornění

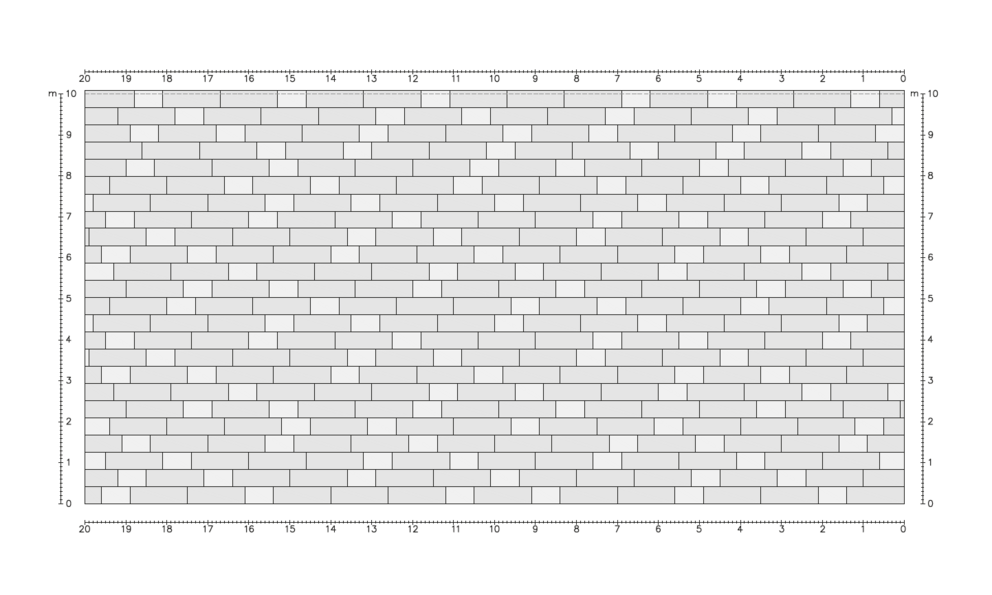

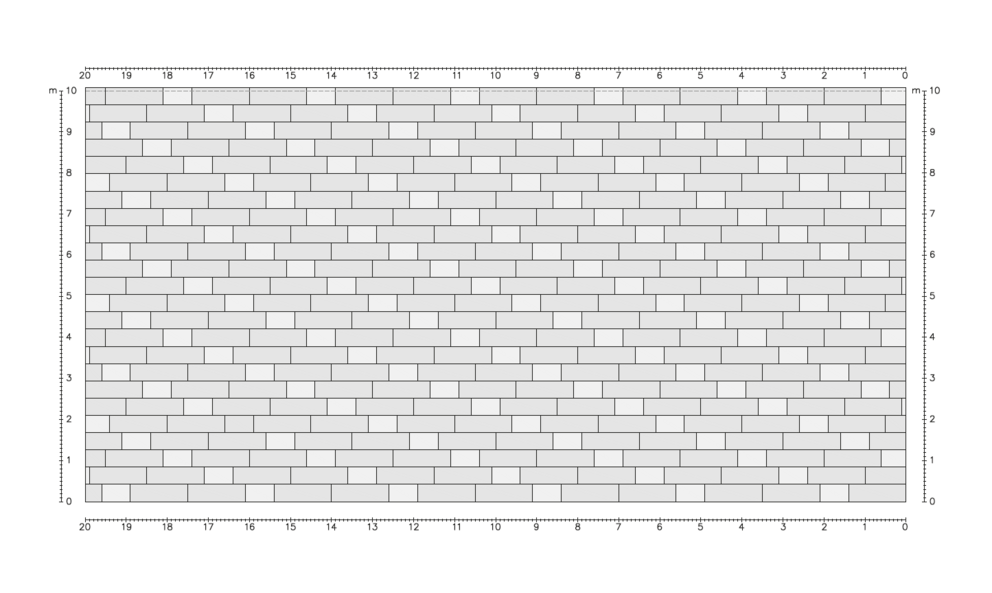

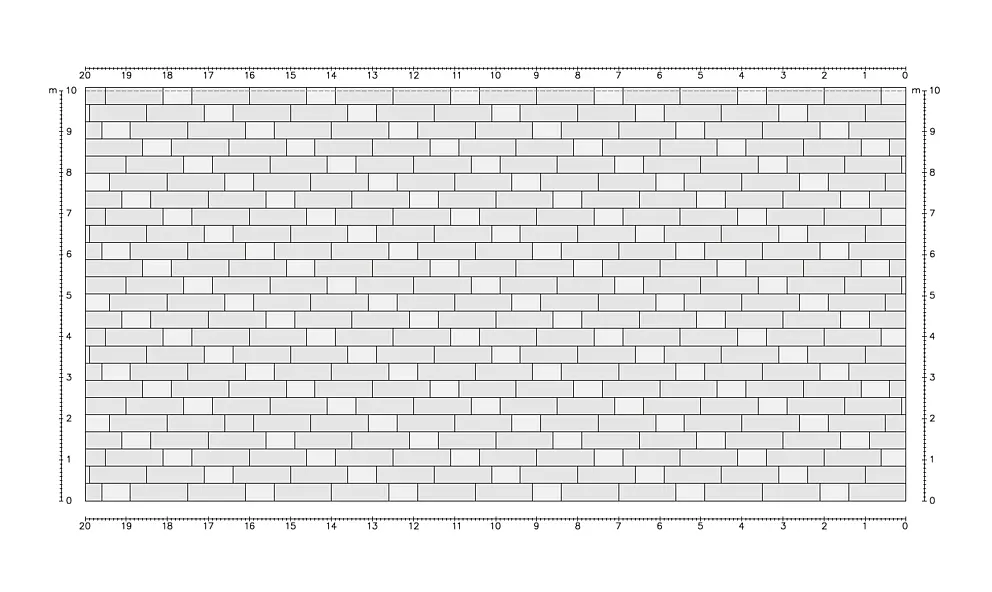

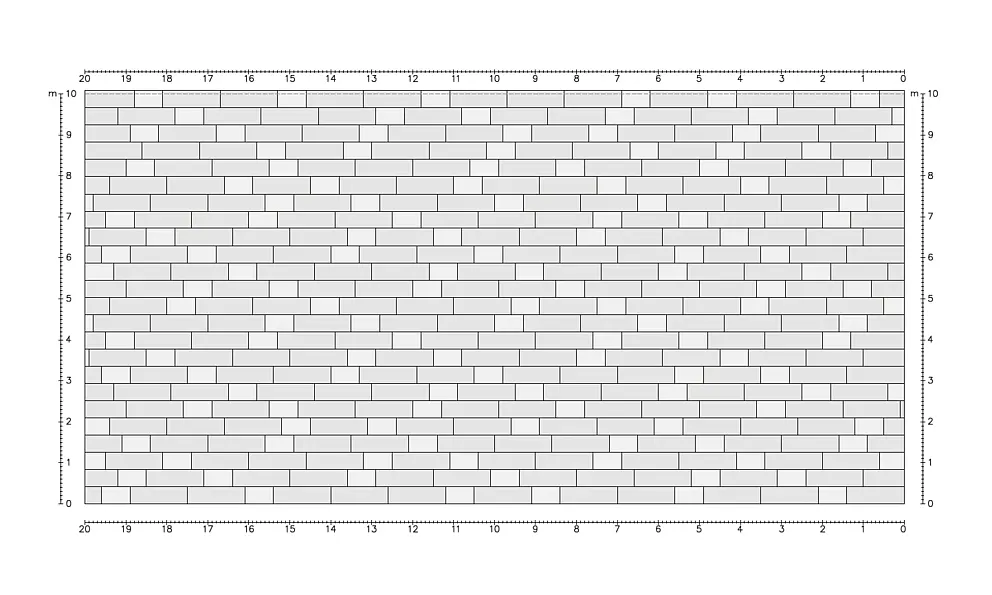

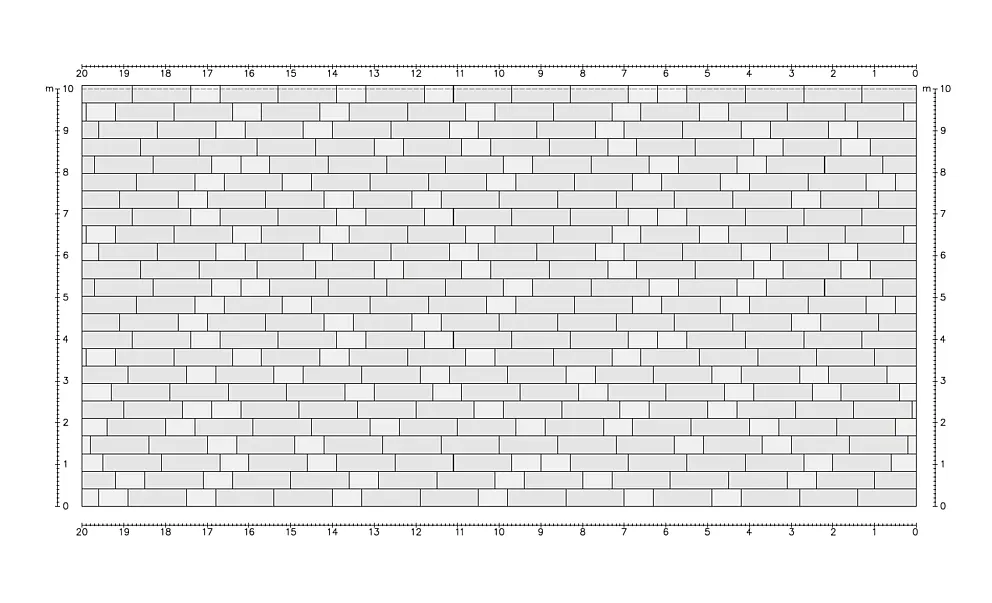

Jako pomůcka jsou uvedeny příklady pokládky s poměrem kusů 2 : 1 (velké panely : malé panely).
Na naší Webová stránka jsou k dispozici ke stažení také v digitální podobě (.pdf a .dwg).
