Kliknutím na požadované téma přejdete přímo k příslušnému návodu:

• Sněhový hák
• Držák sněhové zábrany
• Držák sněhové zábrany XL
• Držák ledu pro držák sněhové zábrany a držák sněhové zábrany XL
• Držák kulatiny pro zadržování sněhu

Sněhové háky se rozmisťují po celé ploše střechy do nesestříhaných řad krytiny dle přiřaženého montážního schématu. (s výjimkou oblasti příslušenství a zabudovaných dílů). V exponovaných polohách se dle potřeby osazují dodatečné sněhové zábrany. Konstrukční vestavby, jako vikýře, komín apod., je nutno navrhnout s ohledem na příslušné normy.

Nad domovními vchody nebo veřejně přístupnými prostranstvími se doporučuje jako dodatečné opatření umístit tyčové sněhové zábrany nebo držák sněhové zábrany. V místech střešních vikýřů, komínů, solárních kolektorů, střešních a výlezových oken, odvětrávacích rour, úžlabí atd. může být dle umístění a sněhové zátěže účelné instalovat dodatečné protisněhové opatření (zvýšený počet sněhových háků nebo tyčové sněhové zábrany). Montujte sněhové háky podle vypočtených schémat pokládky, v závislosti na sklonu střechy a sněhovém zatížení. Každý sněhový hák se kotví pomocí minimálně 2 vroubkovaných hřebíků. Používejte pouze originální sněhové háky.

Od sklonu střechy 45° je nutné provést kombinaci systémů proti sesuvu sněhu a systémů zadržení sněhu (= držák sněhové zábrany u okapní hrany).

Montáž sněhových háků se provádí dle schémat rozmístění, v závislosti na sněhové zátěži a střešním sklonu. Použitá schémata pokládky jsou uvedena v níže uvedených tabulkách. Ve svislém směru jsou uvedeny hodnoty sklonu střechy a v horizontálním směru údaje o sněhové zátěži na zemi (sk). Sněhová zatížení (sk), která je třeba zohlednit pro daný stavební projekt, je nutné převzít z národních norem a předpisů.

Předpoklady

• Dodržujte montážní pokyny pro sněhový hák.
• U střešních skladeb s v > 1,0 m je zapotřebí vlastní doklad.
• Sněhová převěj není zohledněna!
• Součinitel tvaru pro sněhovou zátěž s µ=0,80.

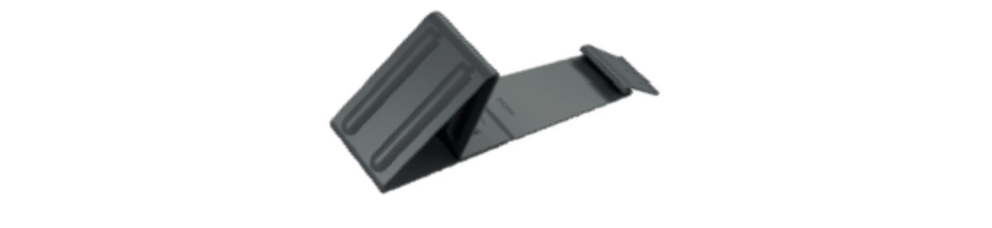

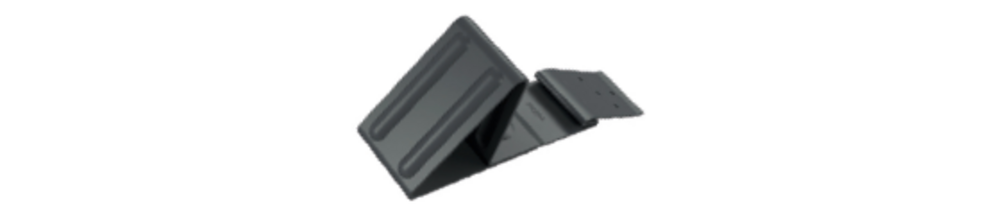

Sněhové háky se vždy montují nahoru do středového vybrání mezi vlnami tašky a připevňují se minimálně 2 vroubkovanými hřebíky. Použitím sněhových háků se nemění počet kotvících příponek tašek.

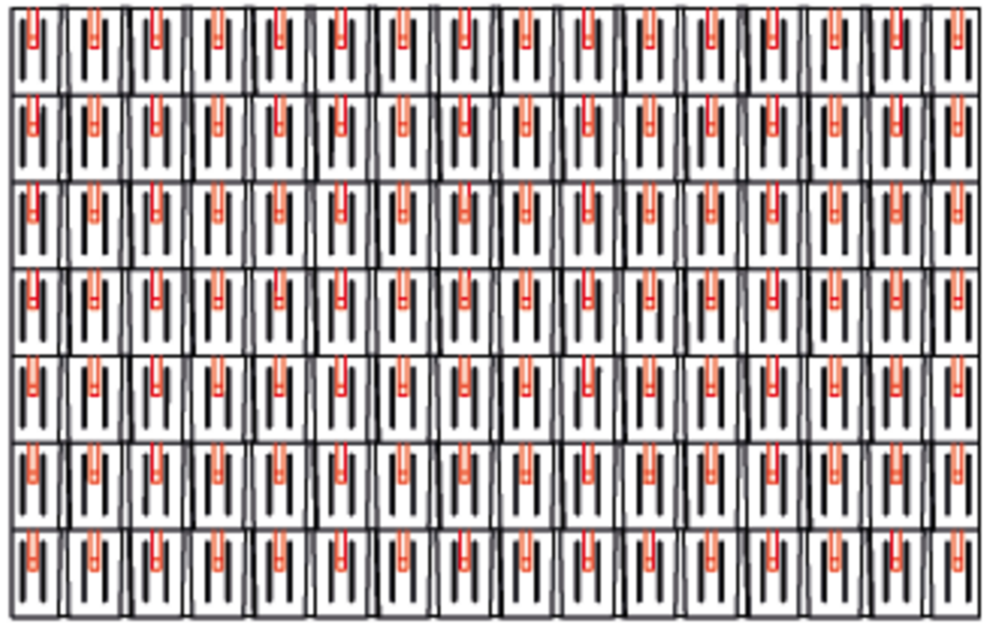

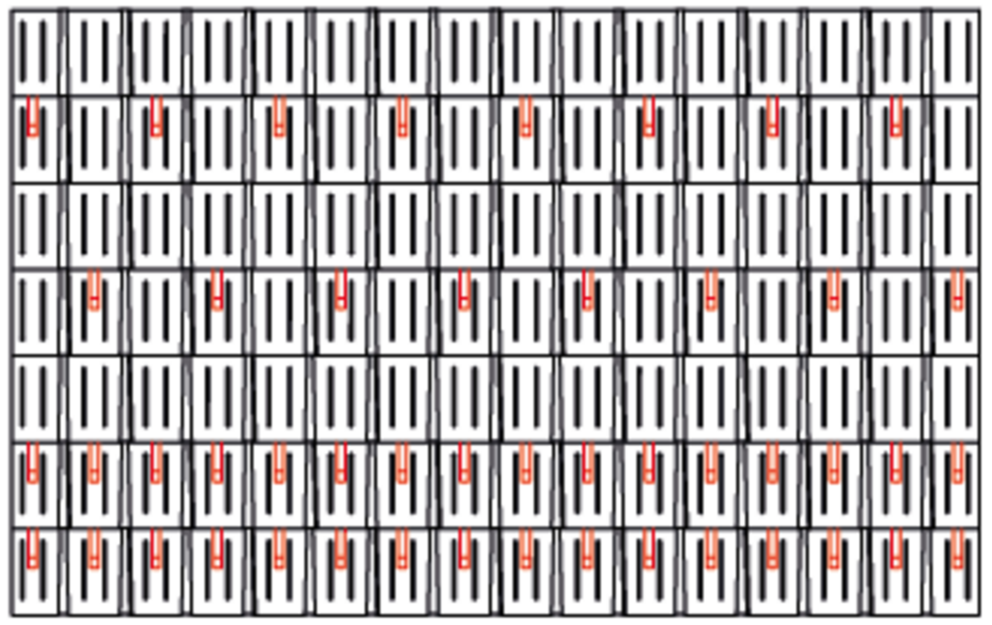

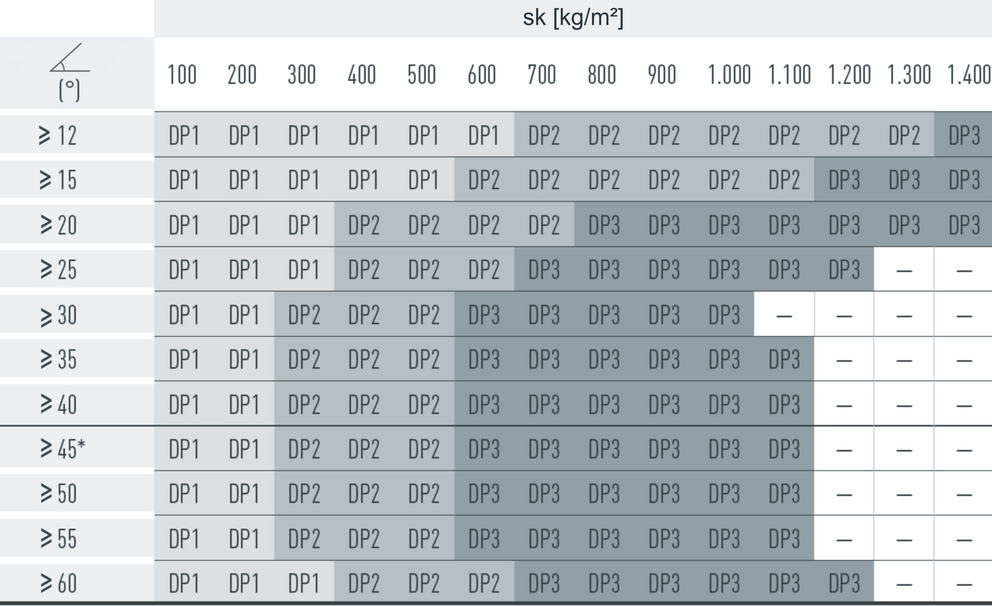

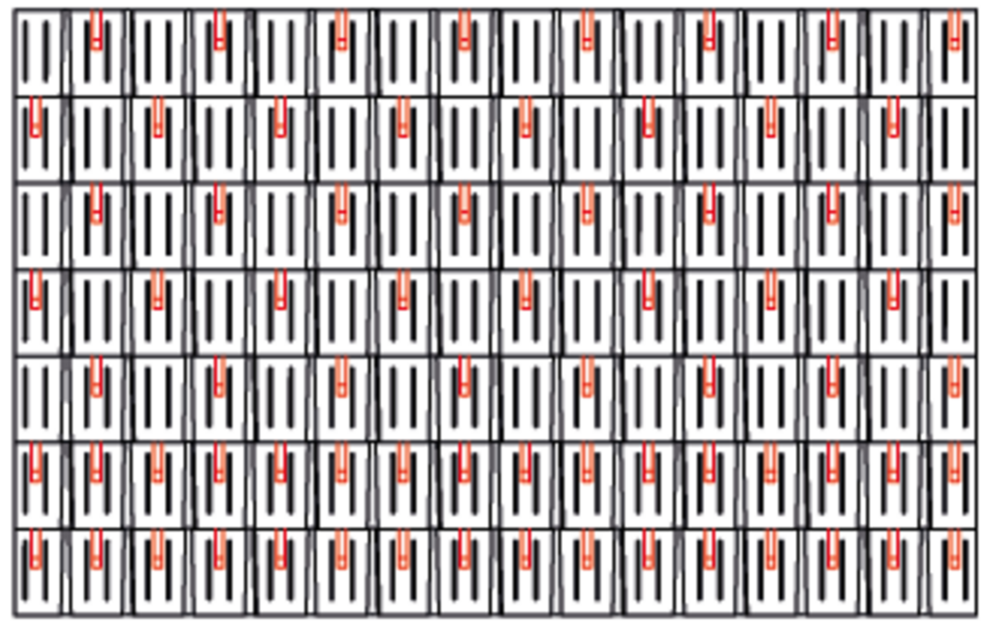

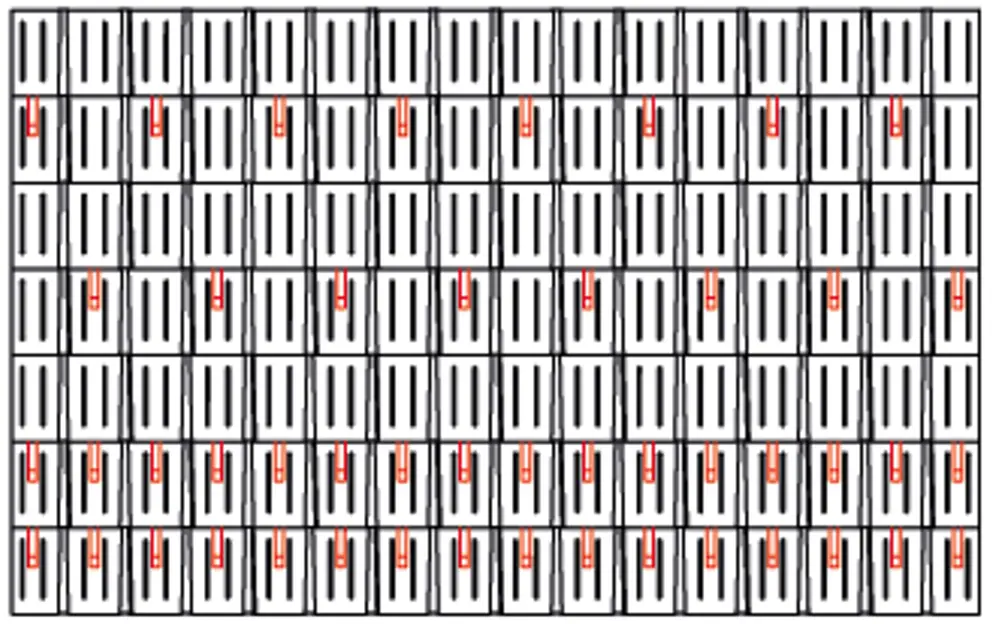

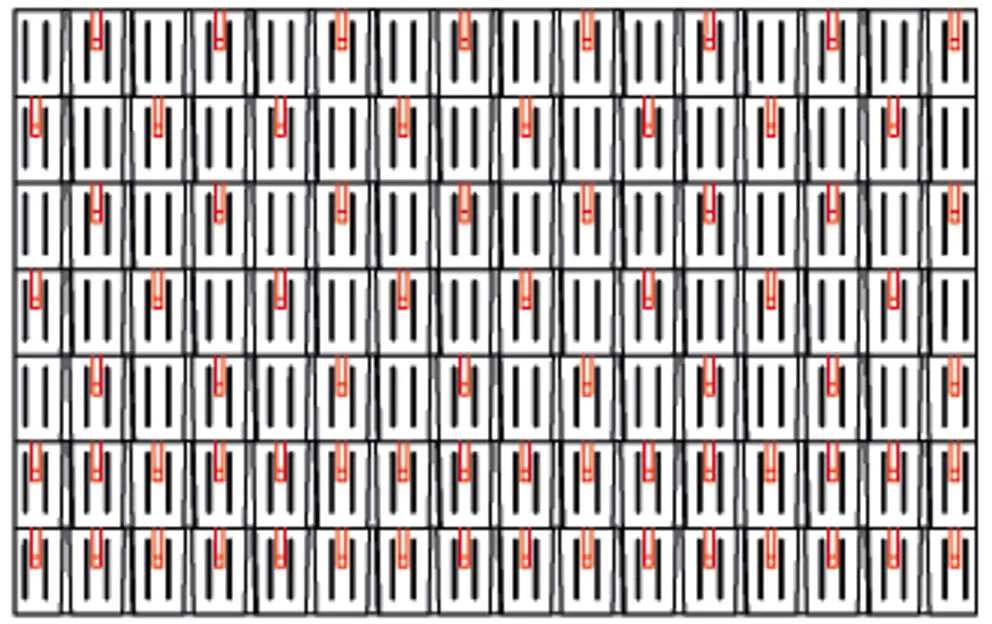

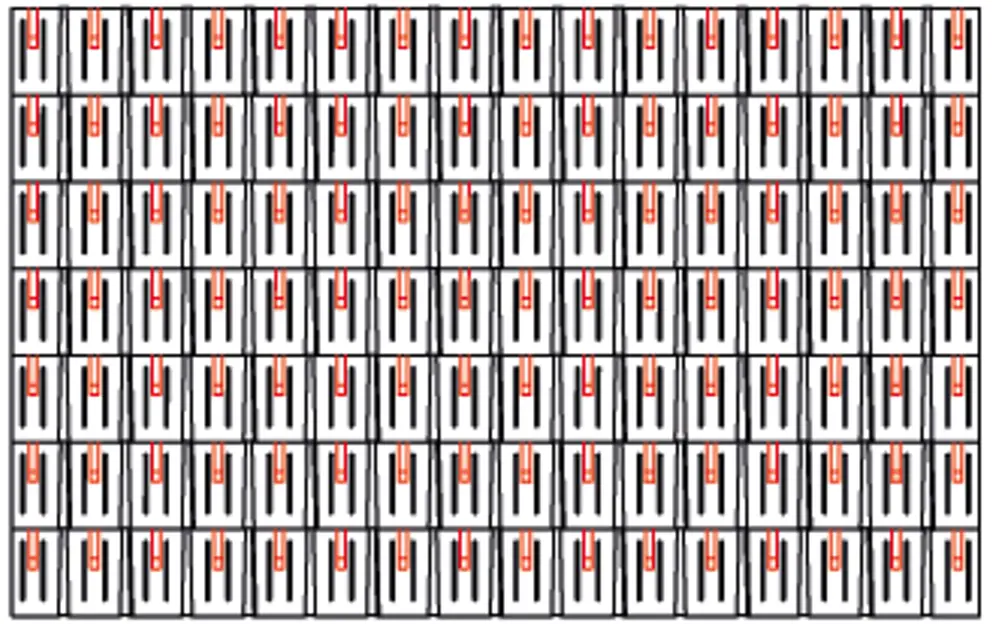

Na střechu s falcovanými taškami se montují 2, 4 nebo 8 ks sněhových háků na m² (viz následující tabulka – schéma rozmístění DP1, DP2 a DP3). V prvních dvou řadách je třeba sněhové háky montovat na každý kus krytiny.

Sněhové háky se vždy montují nahoru do levého z obou vybrání šindele a připevňují se minimálně 2 vroubkovanými hřebíky. Použitím sněhových háků se nemění počet kotvicích příponek falcovaných šindelů.

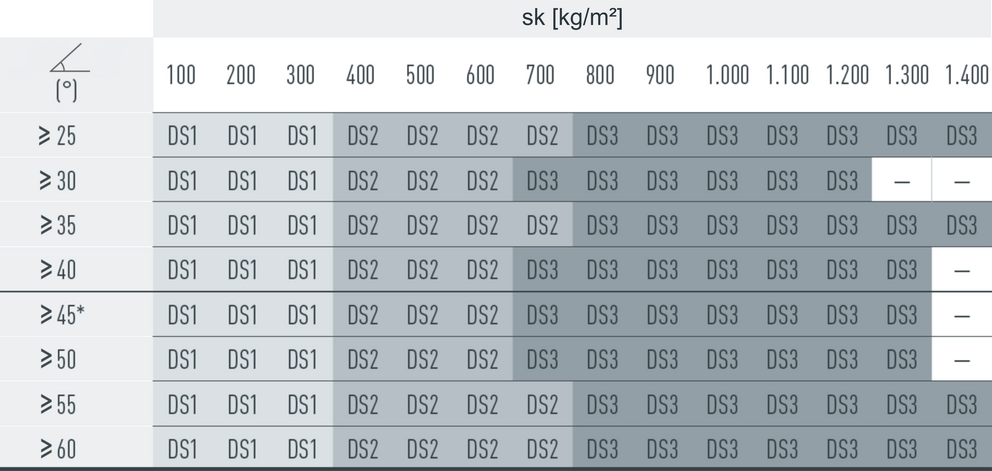

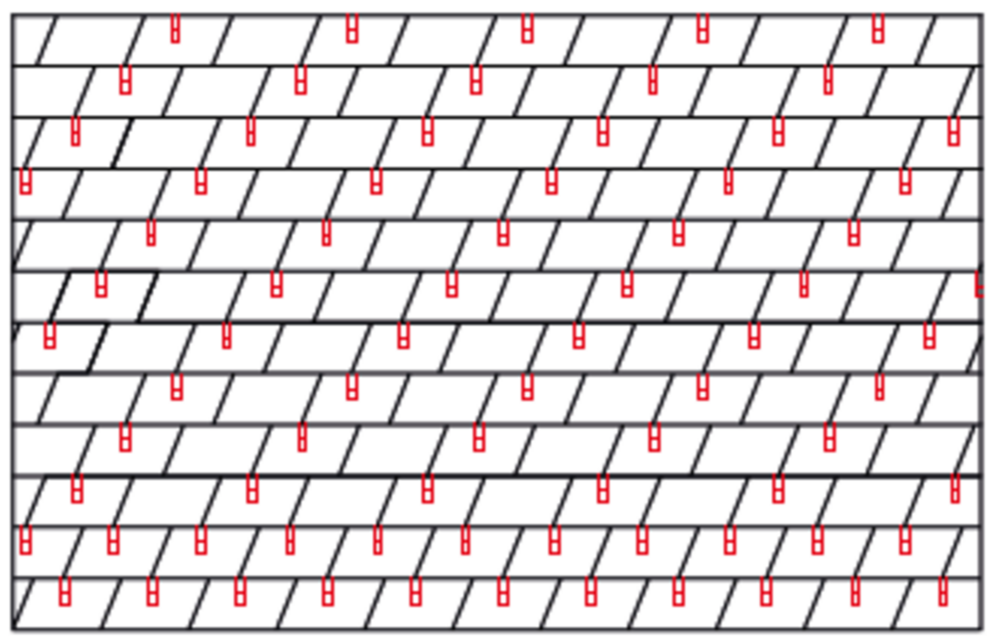

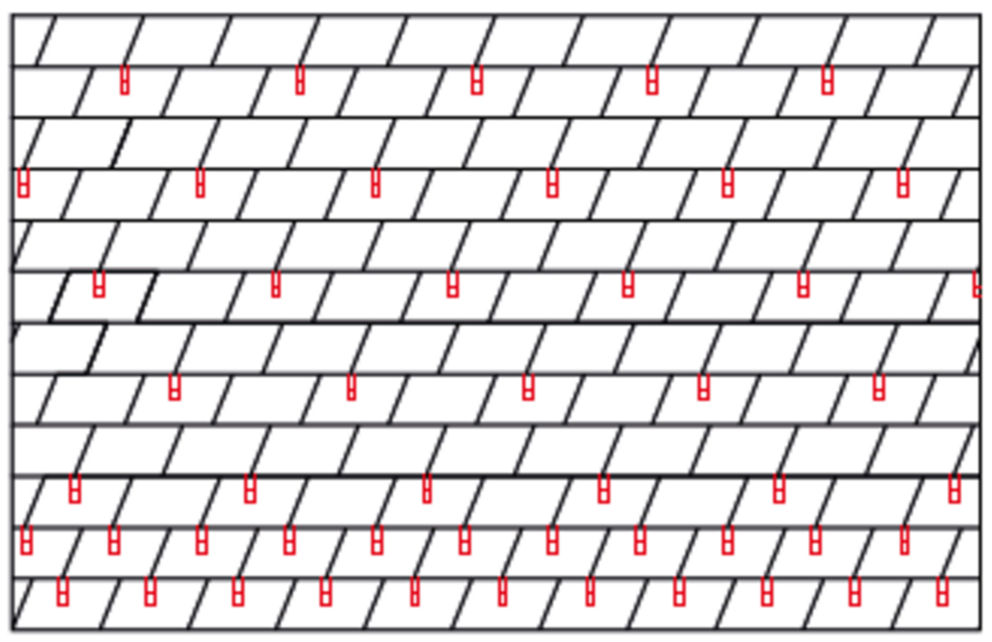

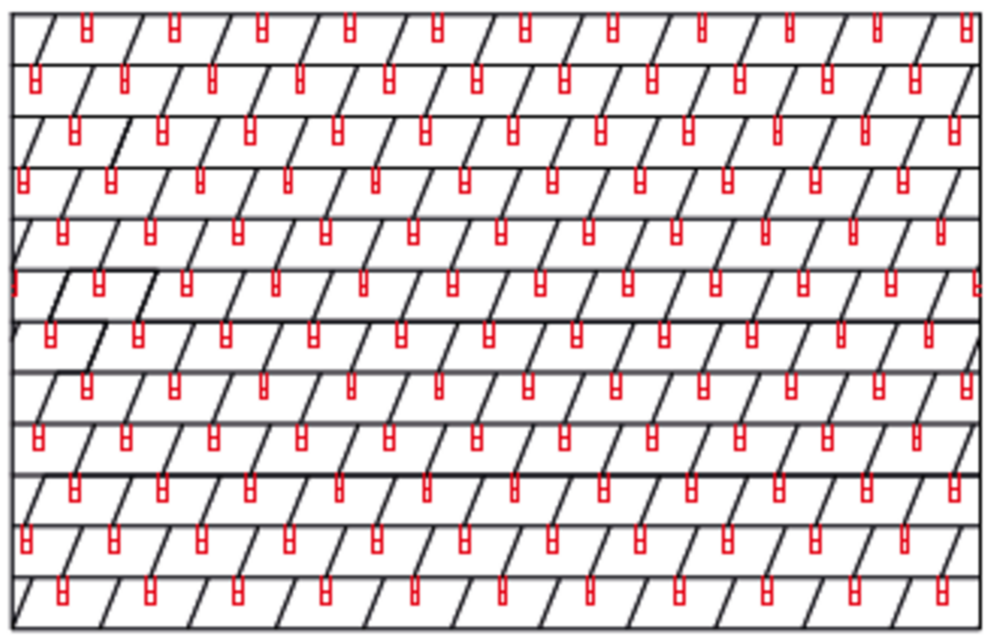

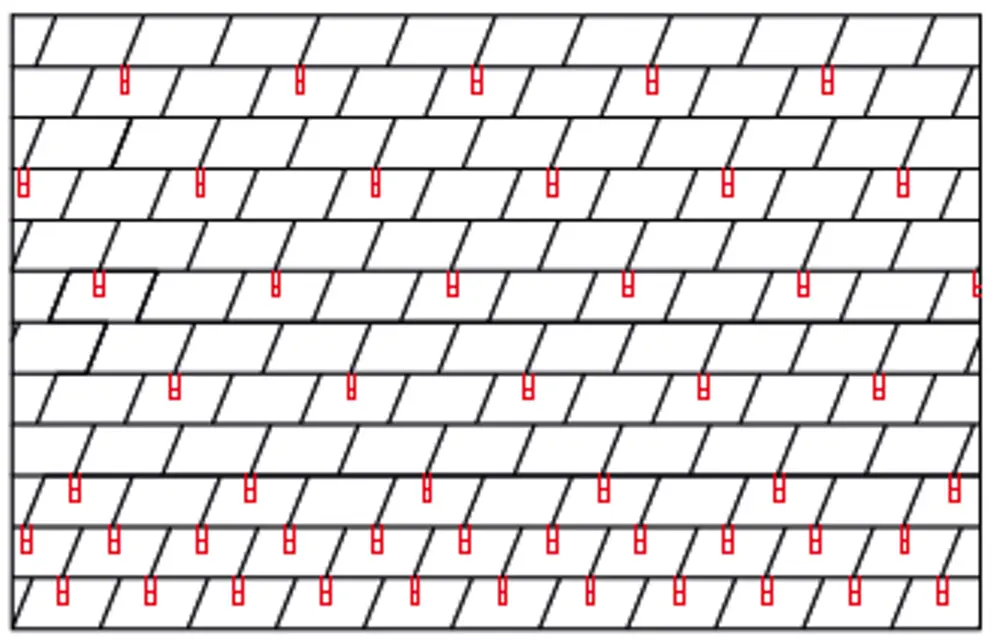

Na střechu s falcovanými šindeli se montuje 2,5, 5 nebo 10 ks. sněhových háků na m² (viz následující tabulka - schéma rozmístění DS1, DS2 a DS3). V prvních dvou řadách je třeba sněhové háky montovat na každý kus krytiny.

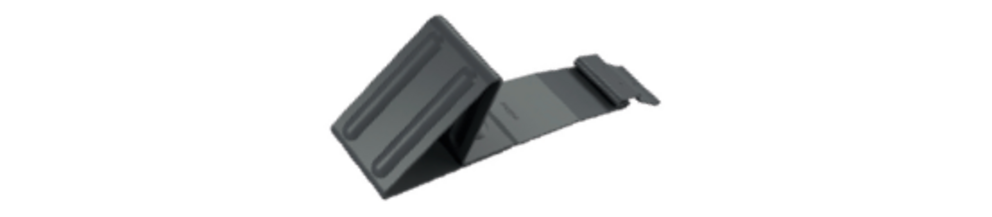

Sněhové háky se vždy montují nahoru do levého z obou vybrání falcovaného šindele DS.19 (s označením "ST") a připevňují se minimálně 2 vroubkovanými hřebíky. Použitím sněhových háků se nemění počet kotvících příponek falcovaných šindelů DS.19.

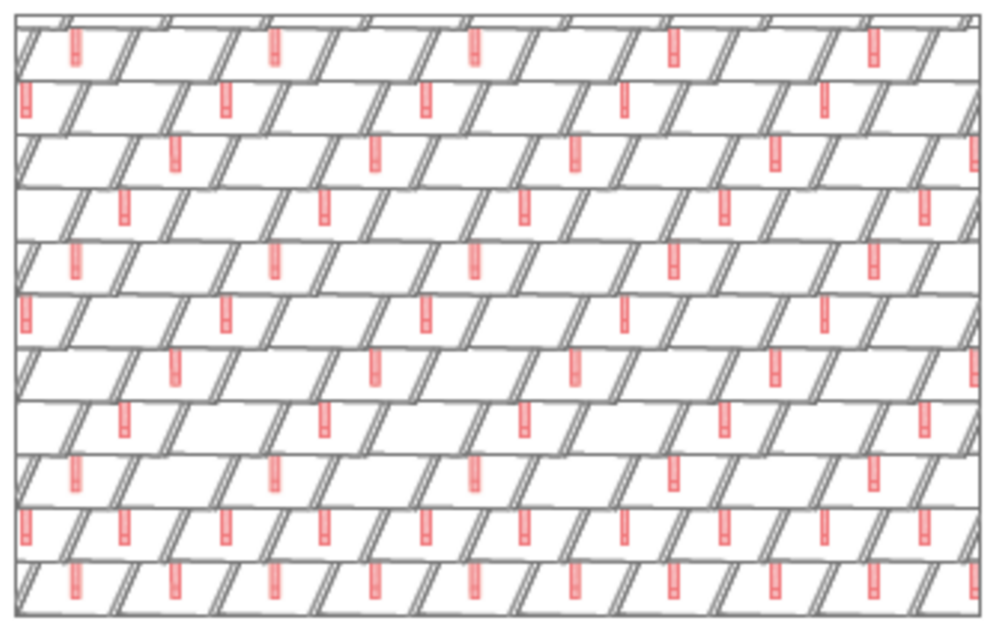

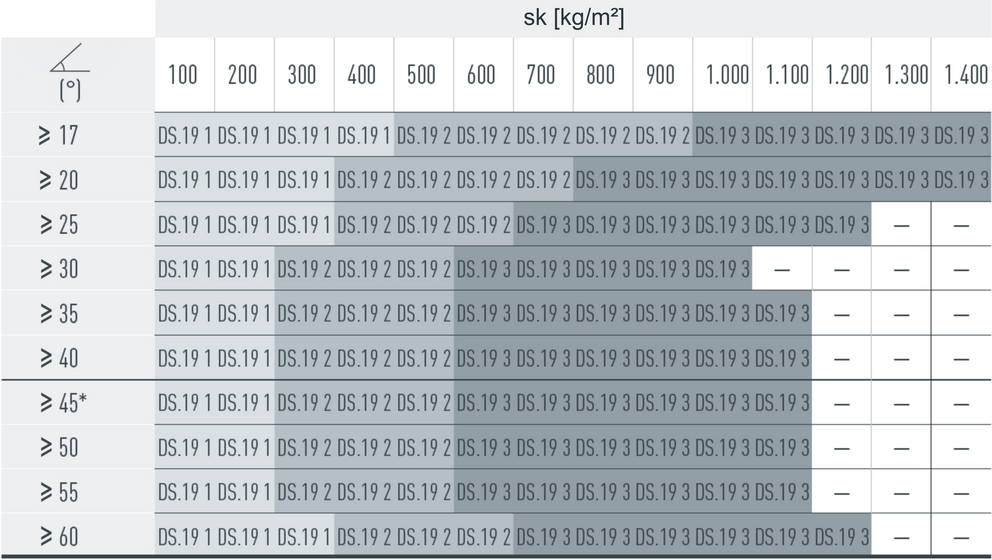

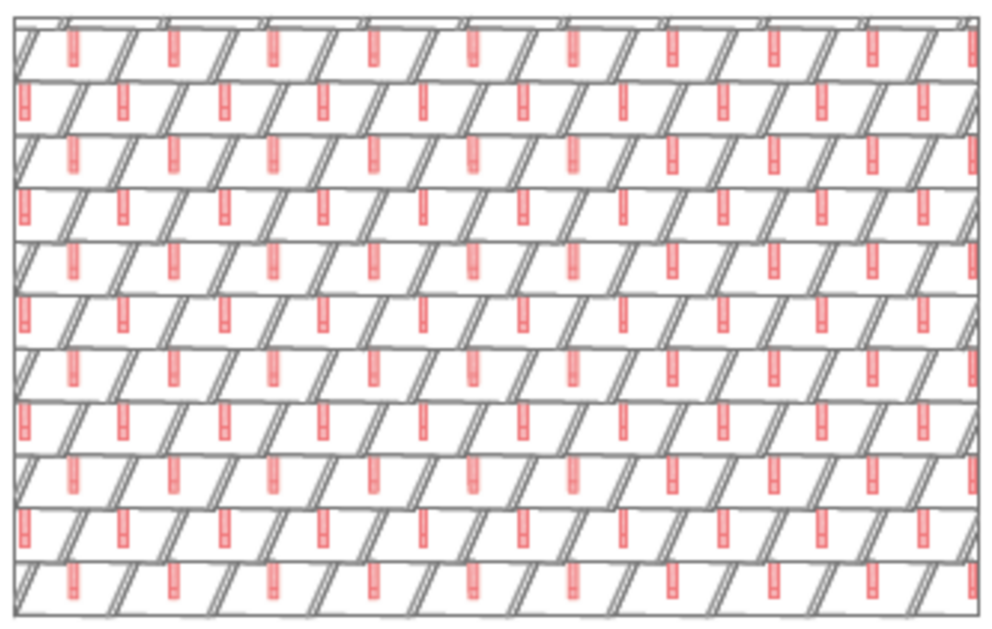

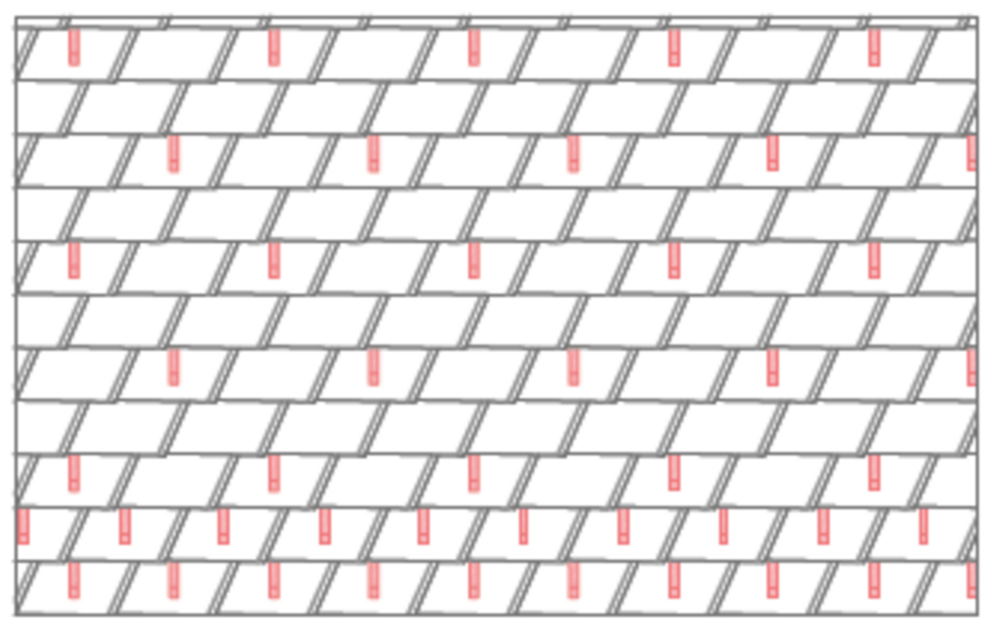

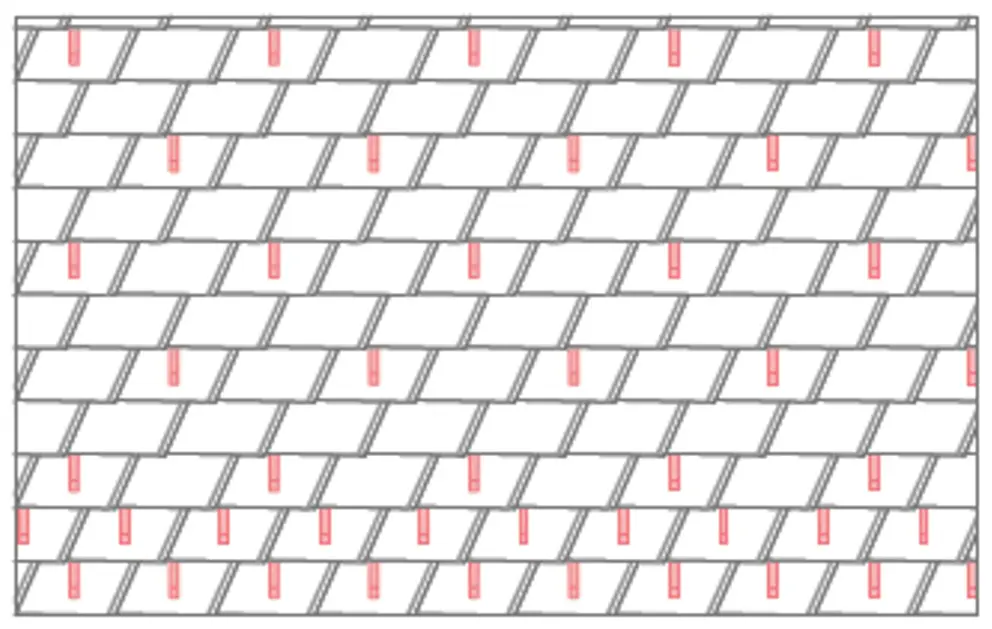

Na střechu s falcovanými šindeli DS.19 se montuje 2, 4 nebo 8 ks sněhových háků na m² (viz tabulka - schéma rozmístění DS.19 1, DS.19 2 a DS.19 3). V prvních dvou řadách je třeba sněhové háky montovat na každý kus krytiny.

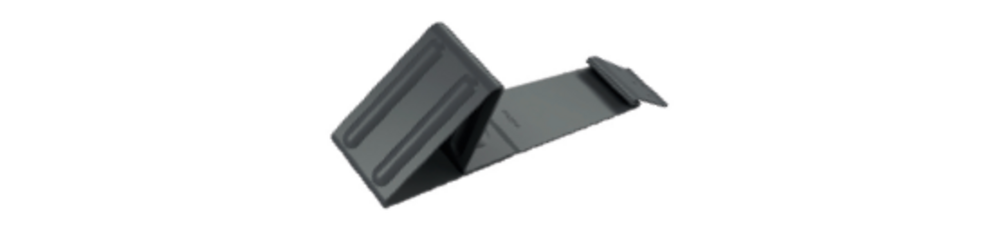

Sněhové háky se vždy umisťují středově do vybrání ve vrcholu falcované šablony 29 × 29 a připevňují se minimálně 2 vroubkovanými hřebíky. Pokud je na falcované šabloně 29 × 29 namontován sněhový hák, není již potřeba dodatečné připevnění příponkou.

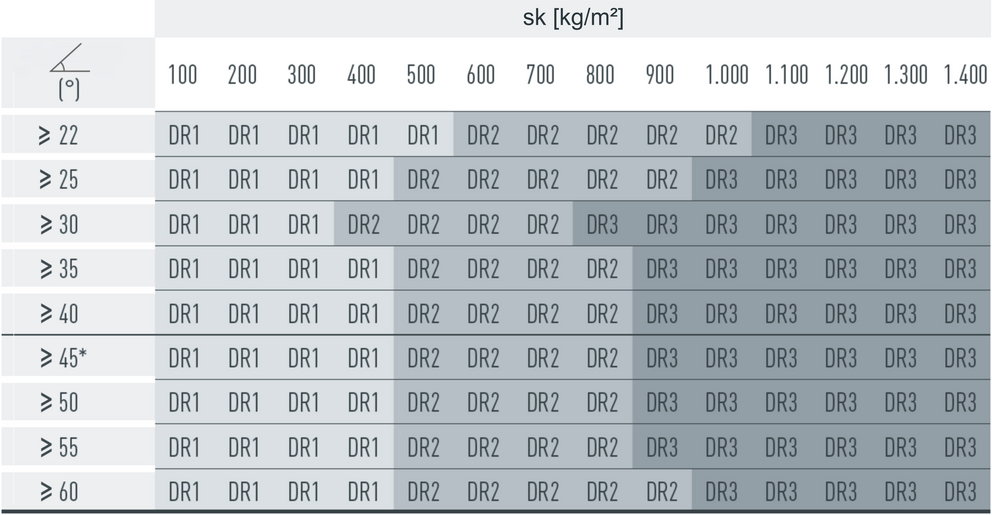

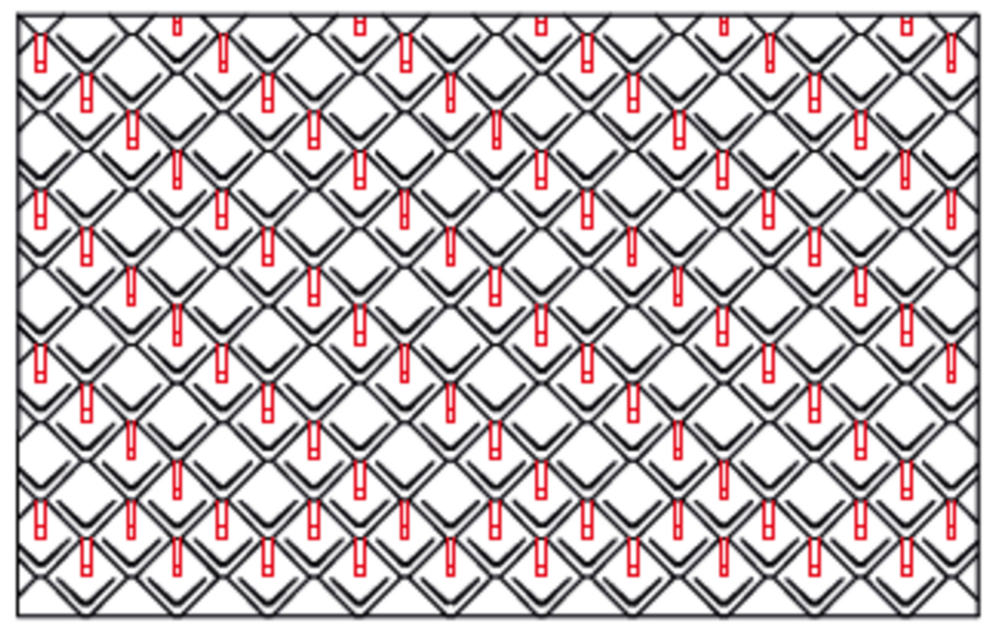

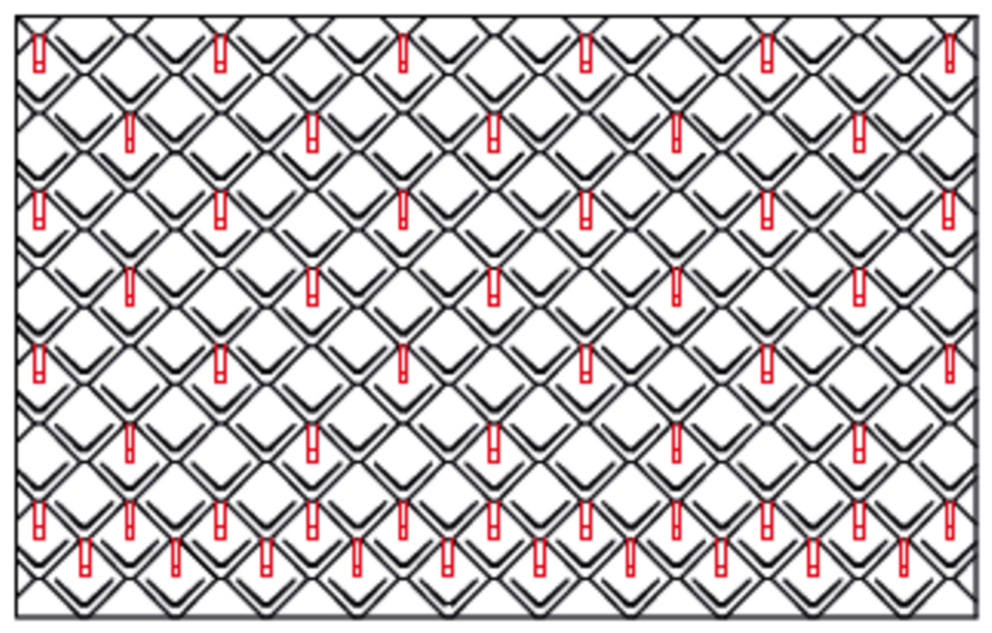

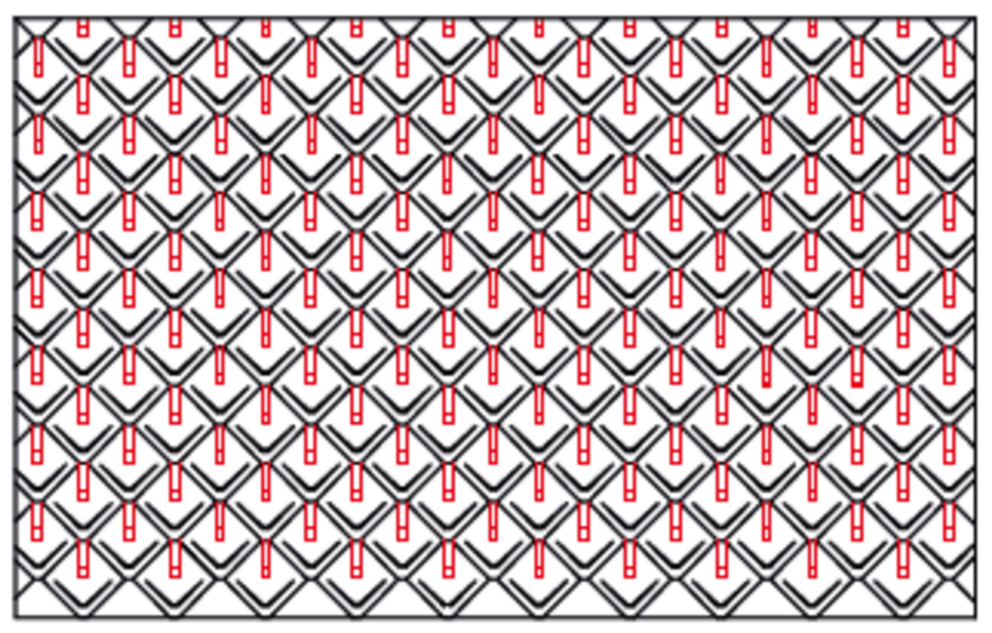

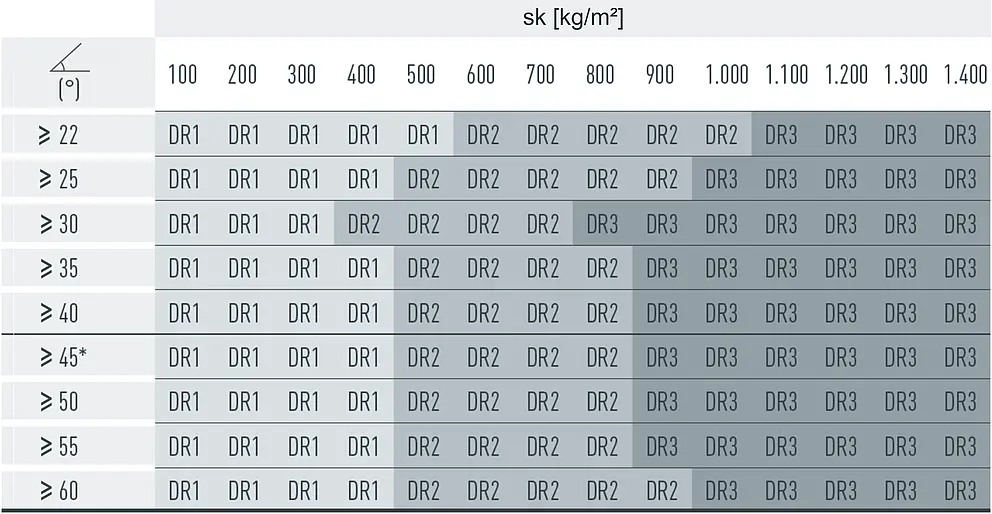

Na falcované šablony 29 × 29 se montuje 3, 6 nebo 12 ks sněhových háků na m² (viz tabulka - schéma rozmístění DR1, DR2 a DR3). V prvních dvou řadách je třeba sněhové háky montovat na každý kus krytiny.

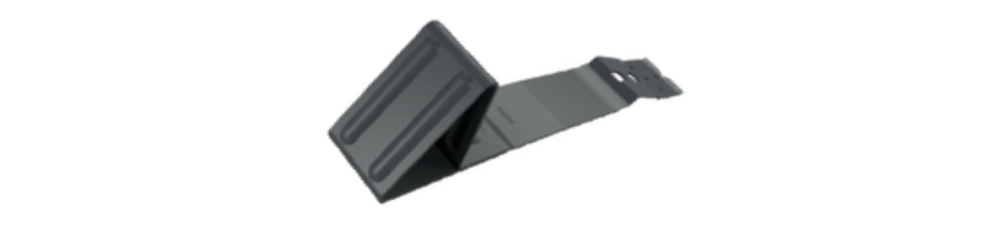

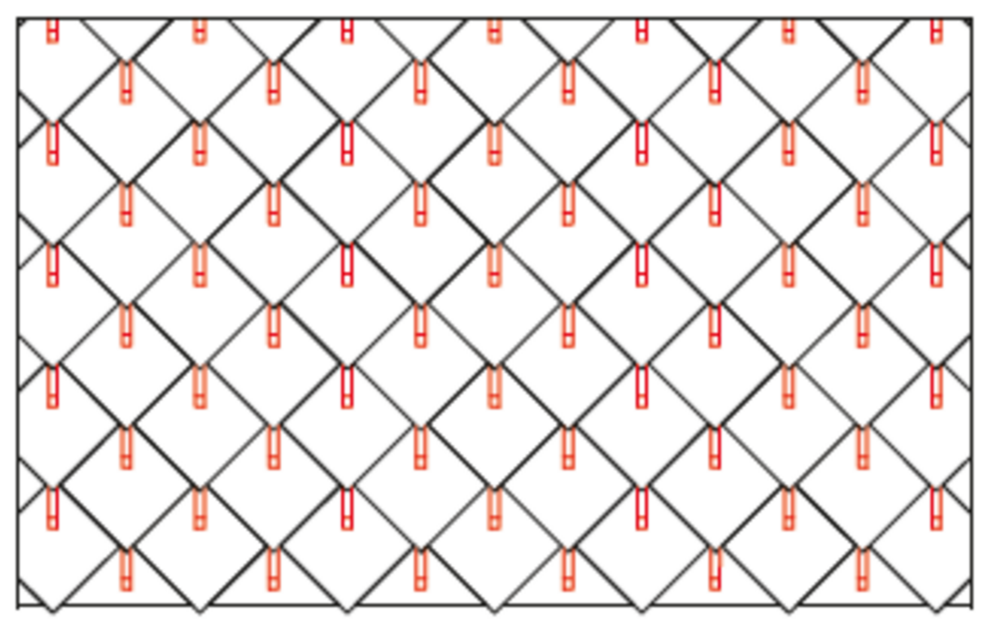

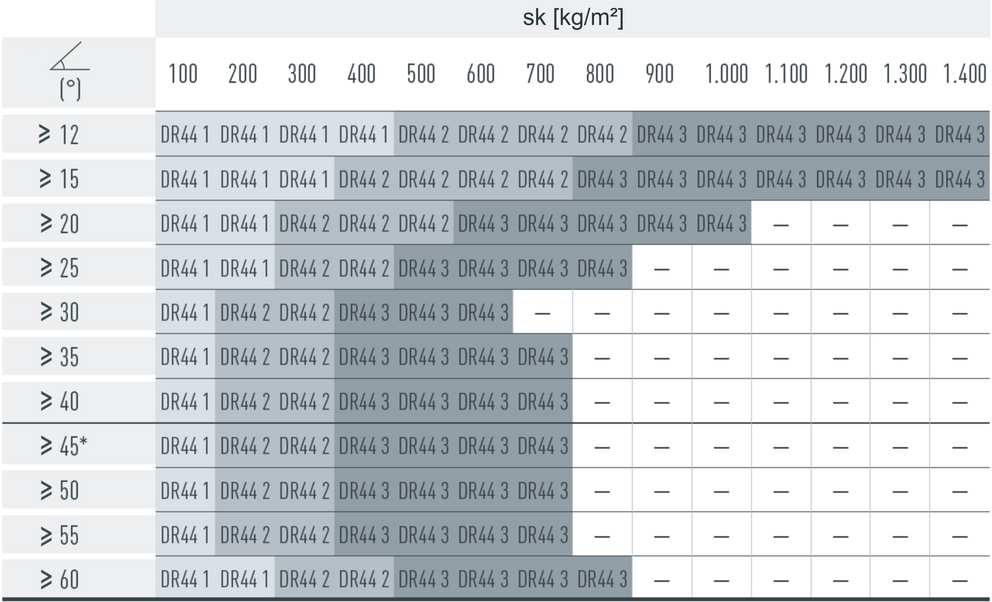

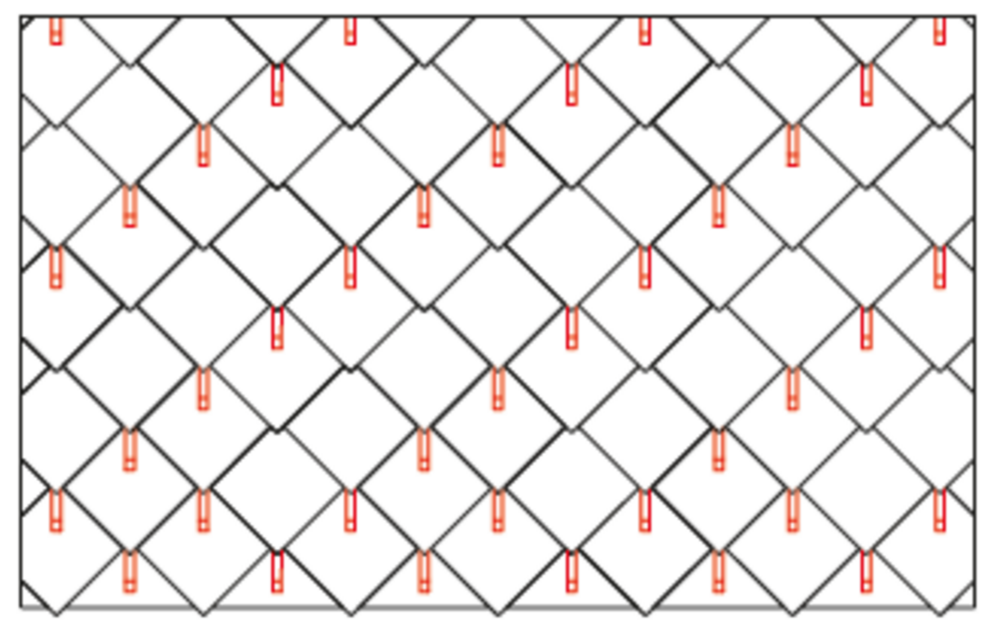

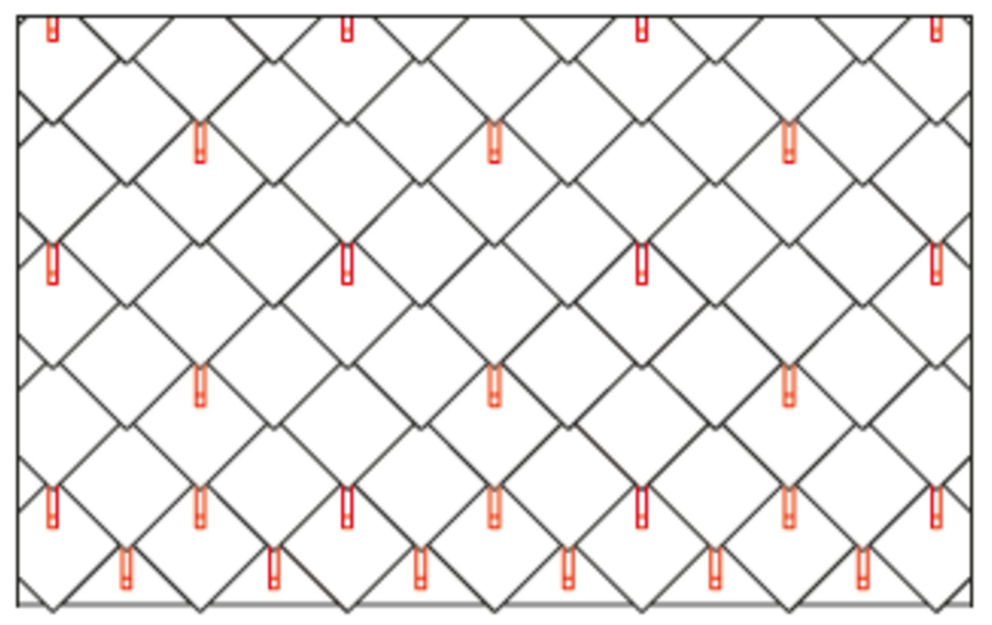

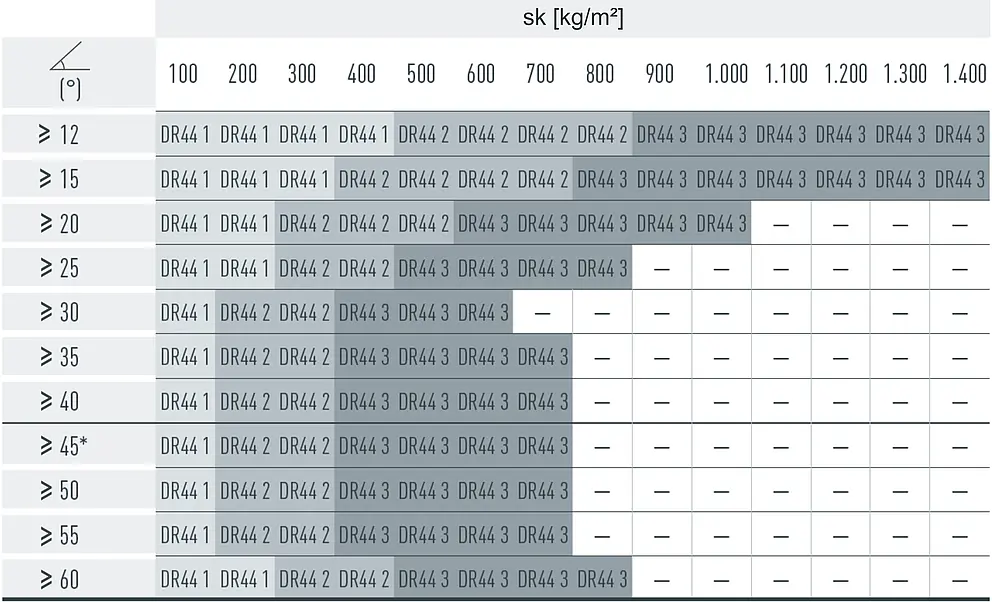

Sněhové háky se vždy umisťují středově do vybrání ve vrcholu falcované šablony 44 × 44 a připevňují se minimálně 2 vroubkovanými hřebíky. Použitím sněhových háků se nemění počet kotvících prvků falcovaných šablon 44 × 44. Na falcované šablony 44 × 44 se montuje 1,3, 2,6 nebo 5,2 ks sněhových háků na m² (viz tabulka - schéma rozmístění DR44 1, DR44 2 a DR44 3). Na první dvě řady (startovací šablony a první řada falcované šablony 44 × 44) se sněhové háky montují na každý kus krytiny.

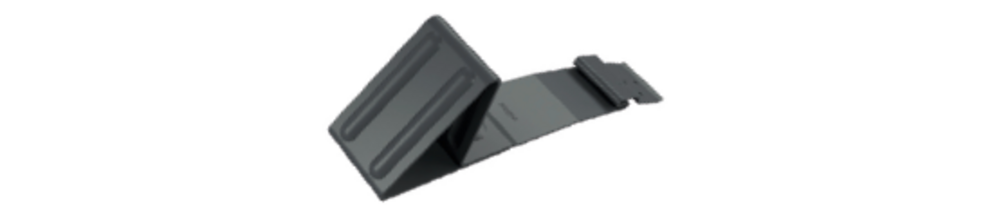

Sněhové háky se montují nahoře v místě prolisu na drážce a připevňují se minimálně 2 vroubkovanými hřebíky. Použitím sněhových háků se nemění počet kotvících prvků střešních panelů R.16.

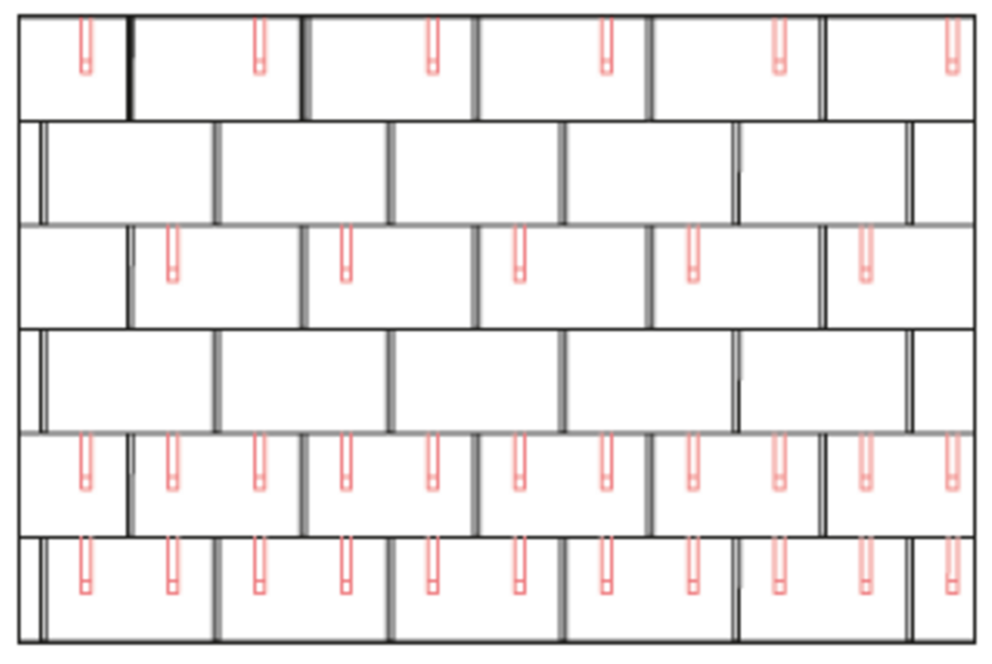

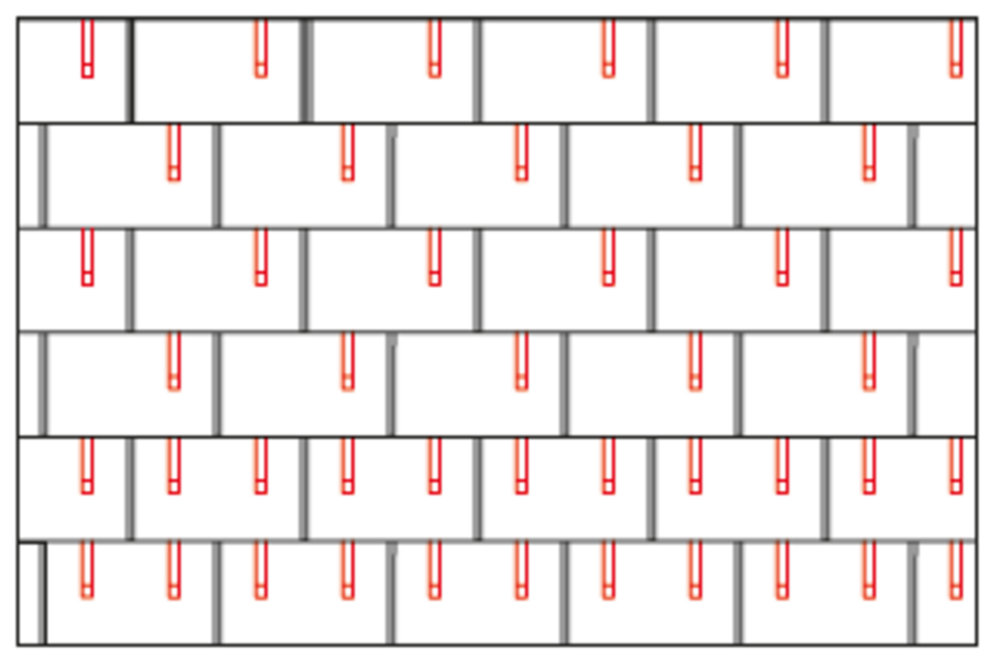

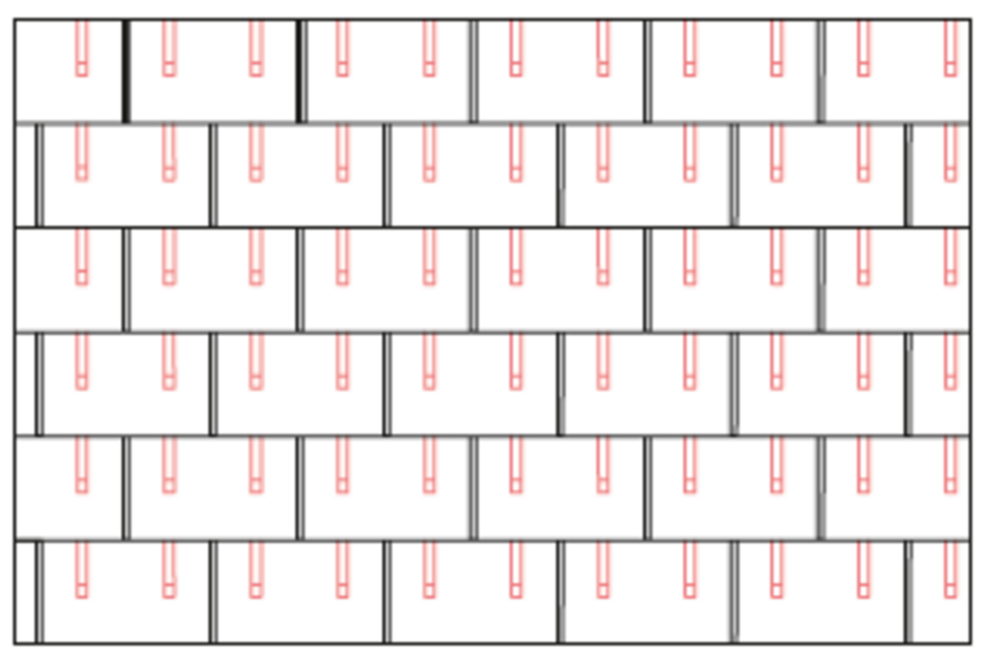

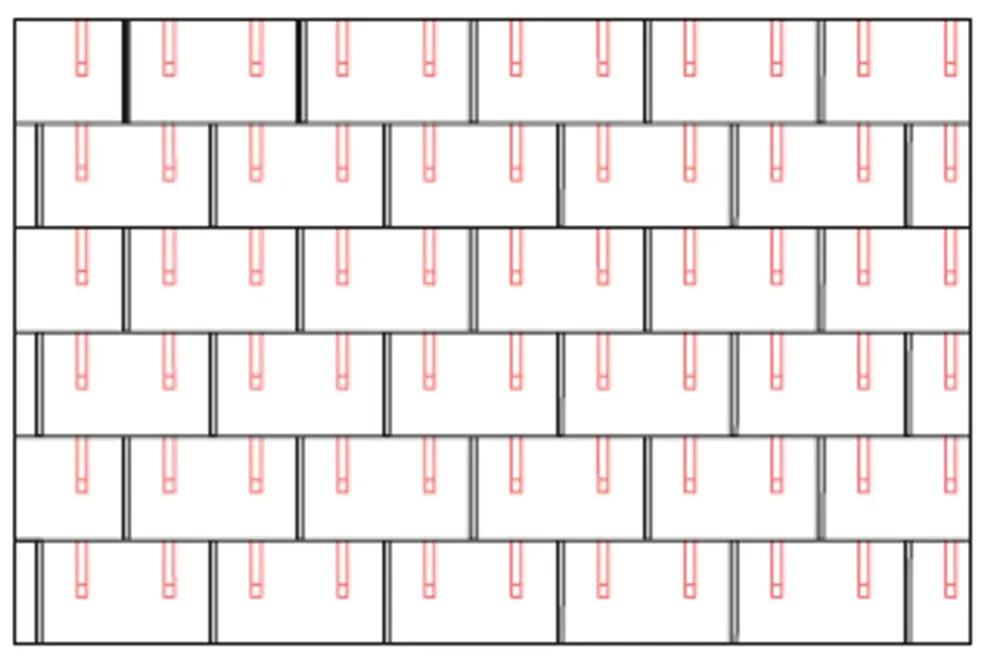

Na střešní panely R.16 se montuje 1,7, 3,4 nebo 6,8 ks sněhových háků na m² (viz následující tabulka - schéma rozmístění R.16 1, R.16 2 a R.16 3). V prvních dvou řadách je třeba sněhové háky montovat na každý kus krytiny.

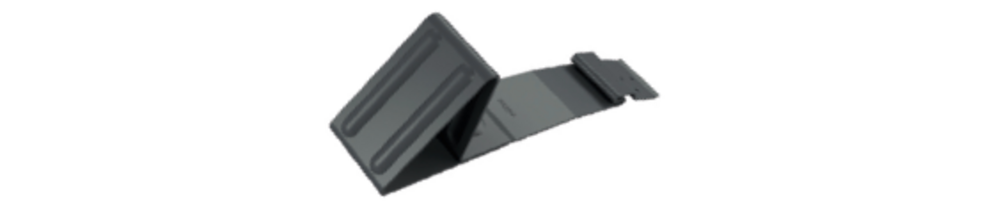

Sněhové háky se montují nahoře v místě prolisu na drážce a připevňují se minimálně 2 vroubkovanými hřebíky. Použitím sněhových háků se nemění počet kotvicích příponek střešních panelů FX.12.

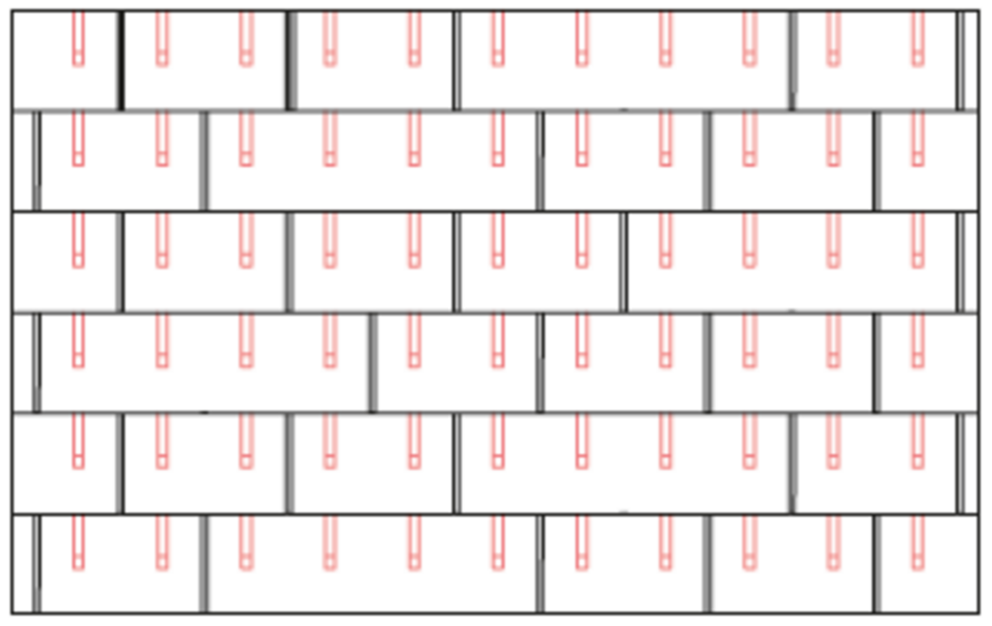

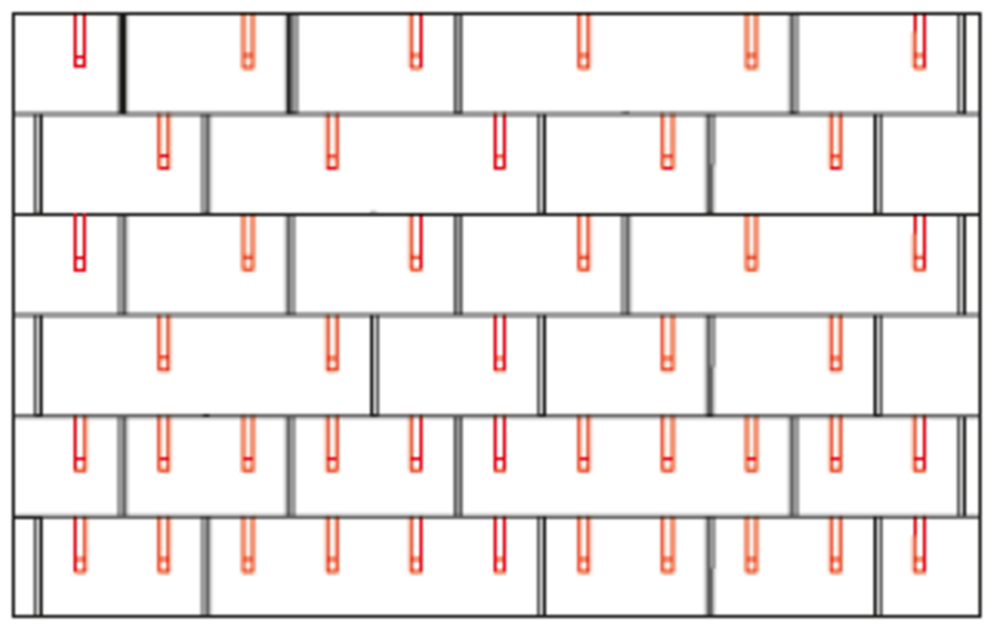

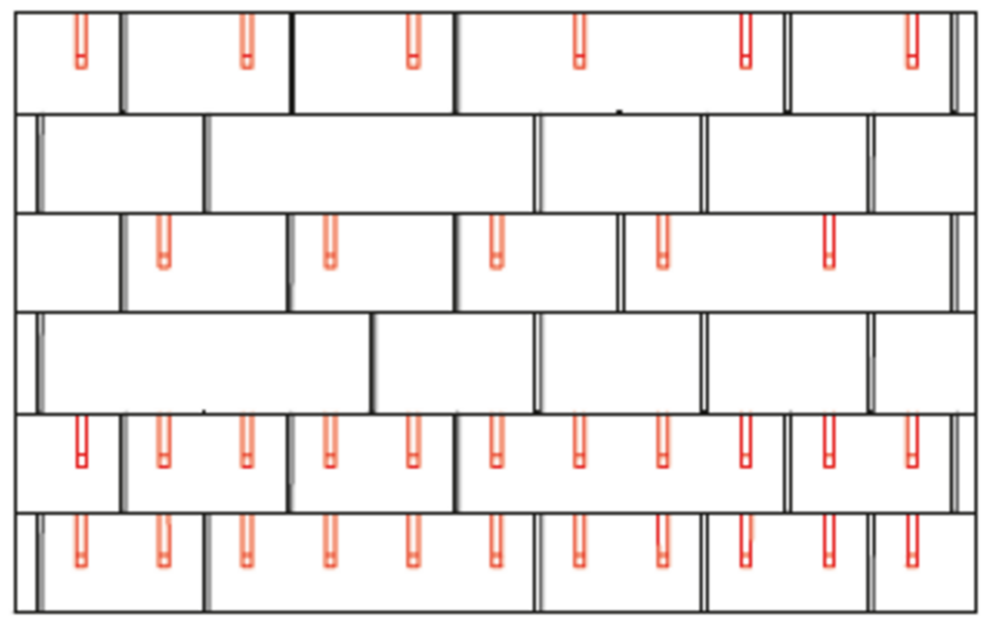

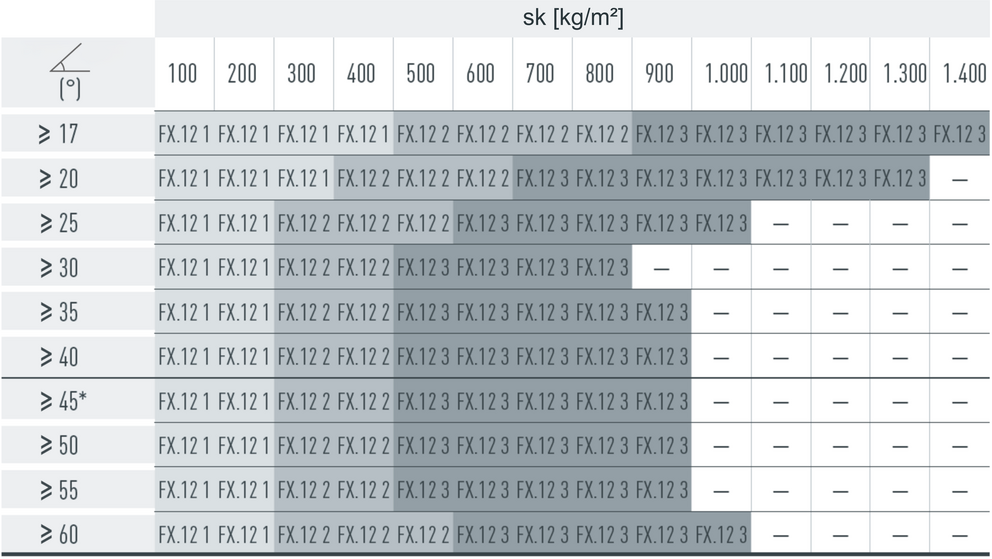

Na střešní panely FX.12 se montuje 1,7, 3,4 nebo 6,8 ks sněhových háků na m² (viz následující tabulka, resp. - schéma rozmístění FX.12 1, FX.12 2 a FX.12 3). V prvních dvou řadách je třeba sněhové háky montovat na každý kus krytiny.

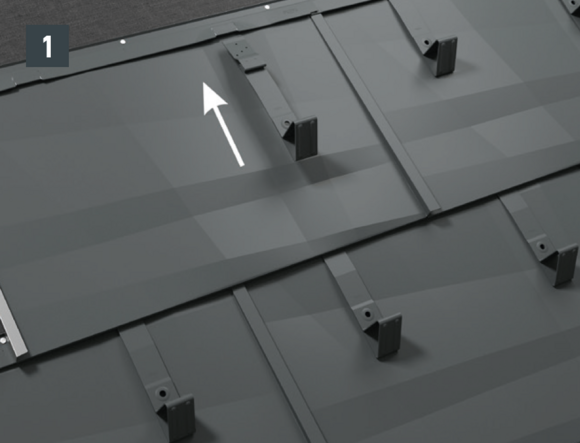

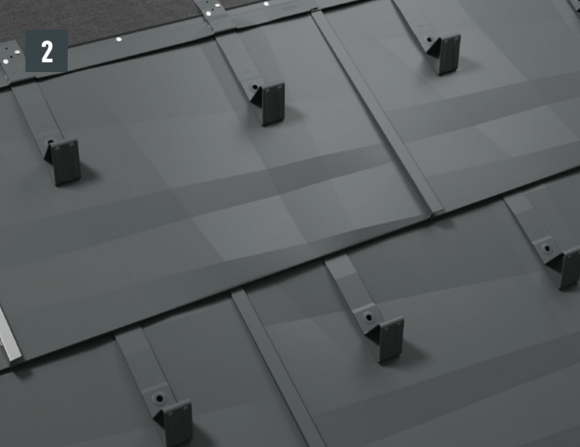

Střešní panely FX.12 se pokládají zásadně nepravidelně s přesazením vertikální drážky minimálně 220 mm. Na základě libovolného přesazení střešních panelů FX.12 není možné vytvořit žádné symetrické schéma pokládky. Jestliže se u střešních panelů FX.12 počítá s instalací sněhových háků, doporučujeme provést pokládku panelů s pravidelným přesazením. To sice naruší nepravidelný vzhled střechy, který střešní panely FX.12 obvykle vytvářejí, ovšem pouze tak lze docílit pravidelného schématu pokládky sněhových háků (obrázek 1 a 2).

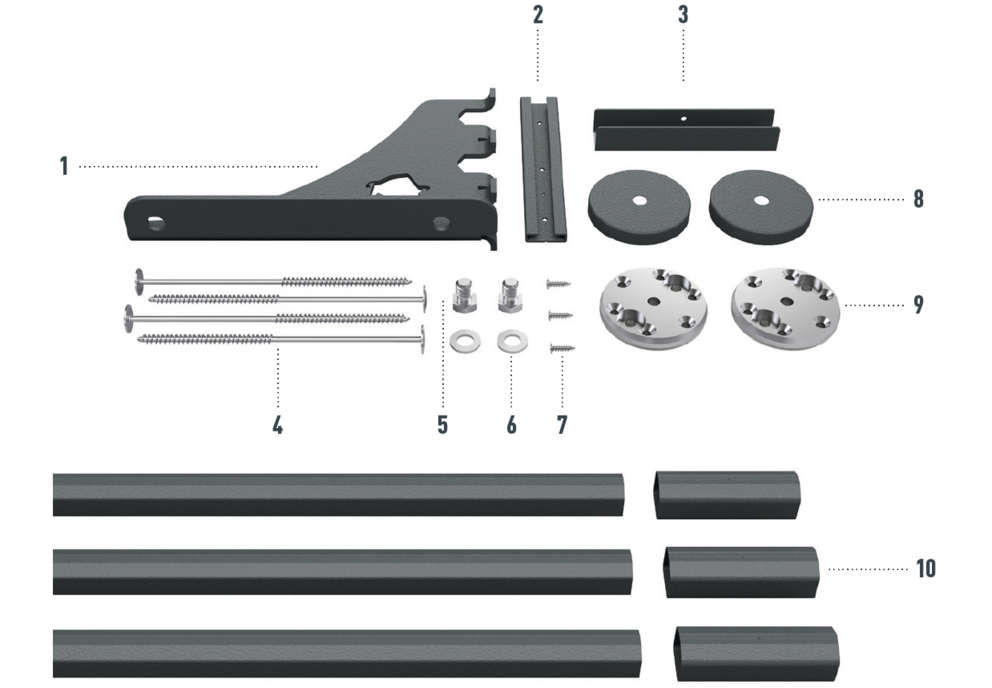

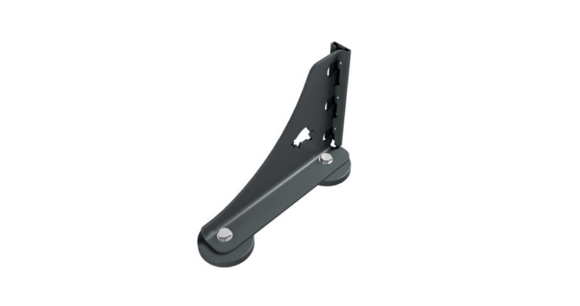

Trubky čtvercového profilu se jednoduše vloží do držáků a pomocí zásuvné lišty se zafixují. Kotvení držáků do krokví se provádí na střešní krytinu pomocí dvou systémových kruhových podložek s plochým těsněním. Vložené profily se mezi sebou spojují pomocí spojek. Celková výška včetně podložek je 219 mm. K dostání ve všech barvách maloformátové krytiny PREFA.

Systém sněhových zábran lze namontovat i dodatečně.

V závislosti na konkrétních podmínkách objektu a místa stavby může vzniknout potřeba namontovat několik řad sněhových zábran. Maximálně přípustné vzdálenosti mezi řadami sněhových zábran se vypočítají v závislosti na sněhovém zatížení, na sklonu střechy a na rozteči krokví.

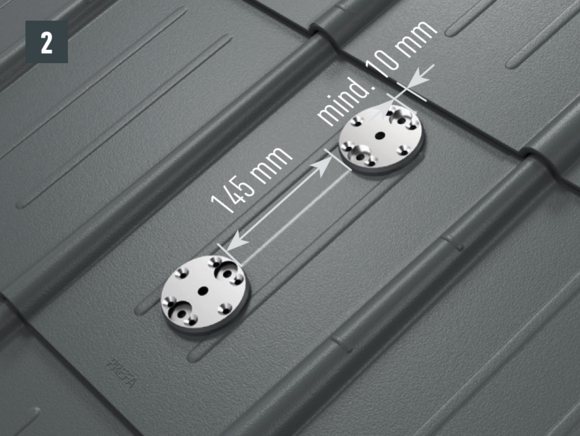

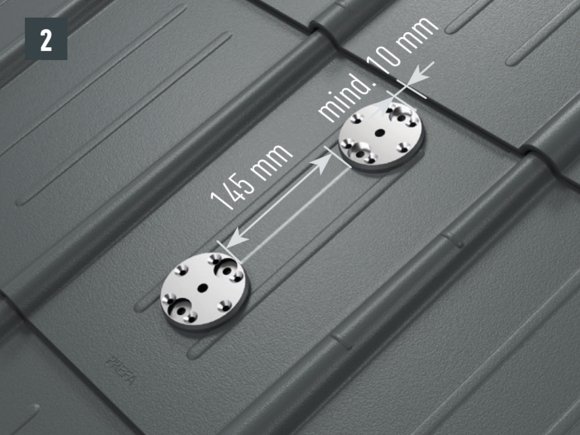

Označte si na krytině střed krokve. Mezi vnější hranou horní kruhové podložky a nad ní umístěnou ležatou drážkou musí být vzdálenost min. 10 mm. Vnitřní vzdálenost mezi oběma podložkami musí být 145 mm (obr.1).

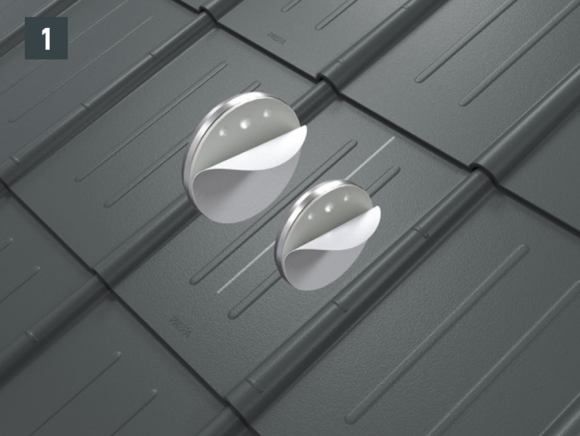

Pro upevnění systému do krokve musí vrtané otvory (∅ 8,5 mm) ležet v ose držáku - připevňovací vruty v jedné ose s krokví. Sejměte ochrannou fólii ze spodní strany kruhových podložek a podložky ve správné poloze nalepte (obr. 2).

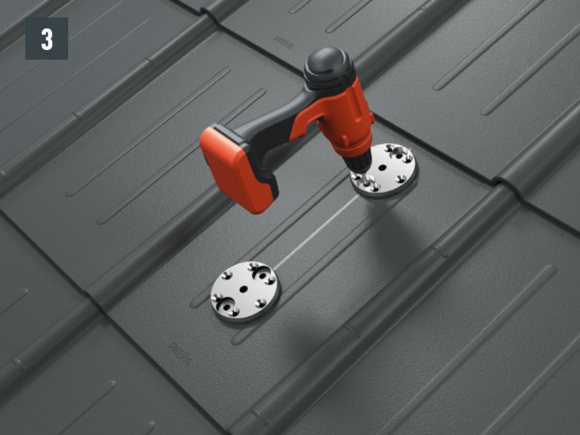

• Vrtákem (∅ 4,1 mm) předvrtejte do spodní konstrukce otvory pro šrouby, hloubka vrtání: cca 50 mm (obr. 3).

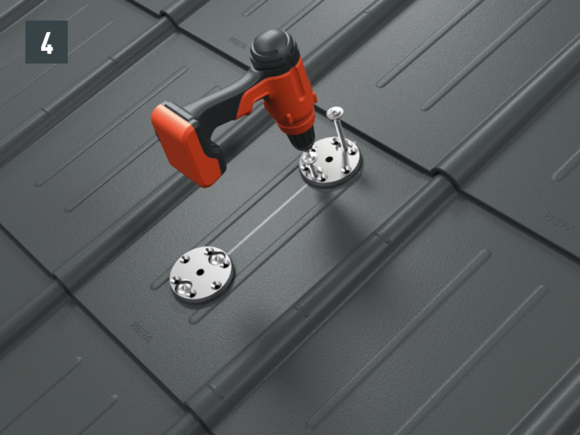

• Přišroubujte kruhové podložky vždy 2 upevňovacími vruty 8 × 220 mm (u dvouplášťové skladby) nebo 8 × 120 mm (u jednoplášťové skladby) ke krokvi tak, aby se plošným těsněním přitlačily k střešní krytině nebo ke spodní konstrukci. Při správném provedení se ploché těsnění směrem ven mírně vyboulí (nástavec na vrtačku: Torx TX40) (obr. 4).

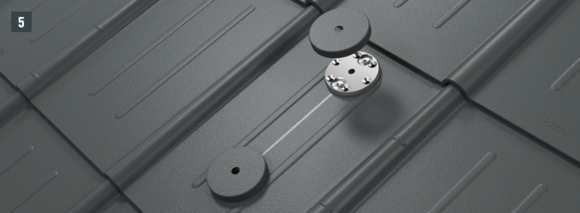

• Na podložky nasaďte krytky (obr. 5).

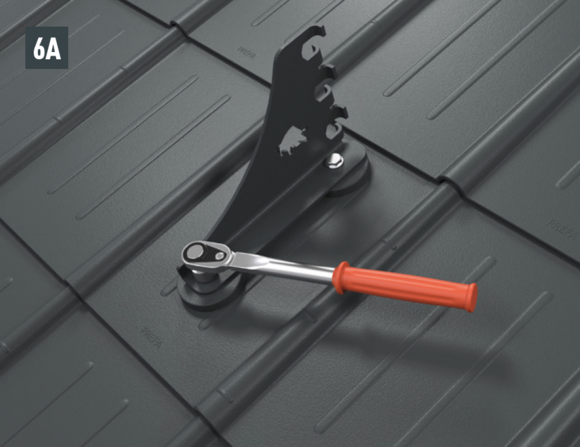

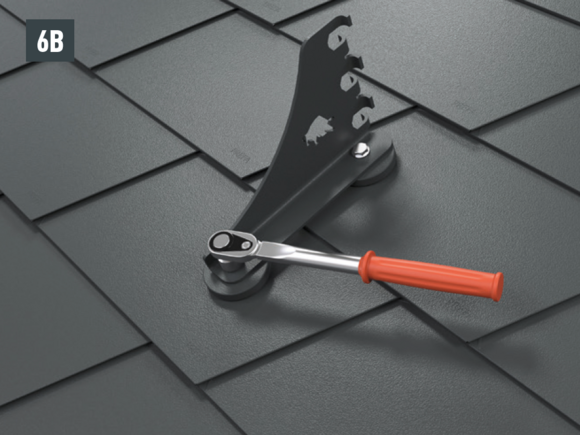

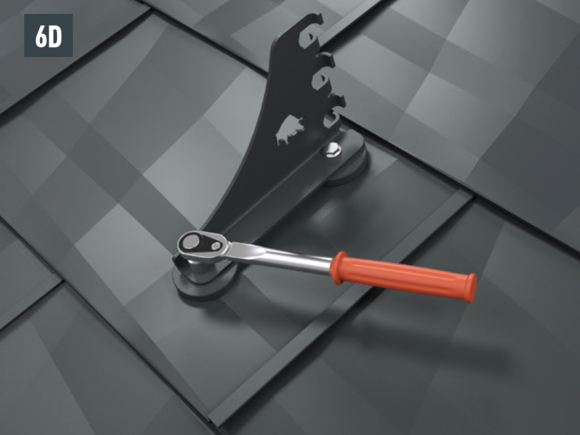

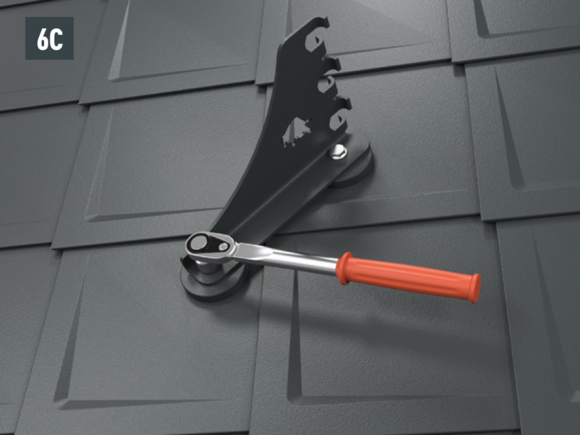

• Montáž držáků sněhové zábrany dvěma šestihrannými šrouby (M12) k podložkám (SW 19; moment 35 Nm) u falcovaných tašek (obr. 6A), falcovaných šindelů (obr. 6B), falcovaných šablon (obr. 6C), střešních panelů R.16 a FX.12 (obr. 6D).

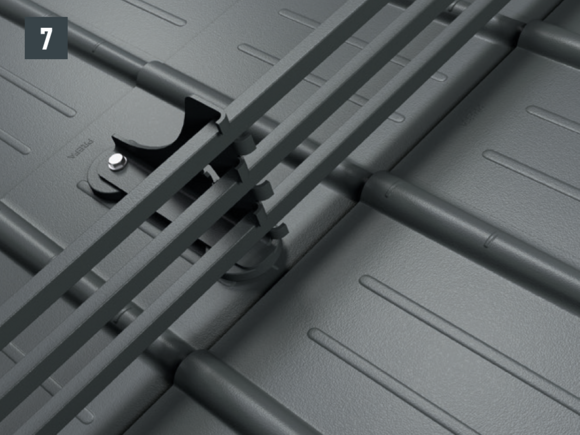

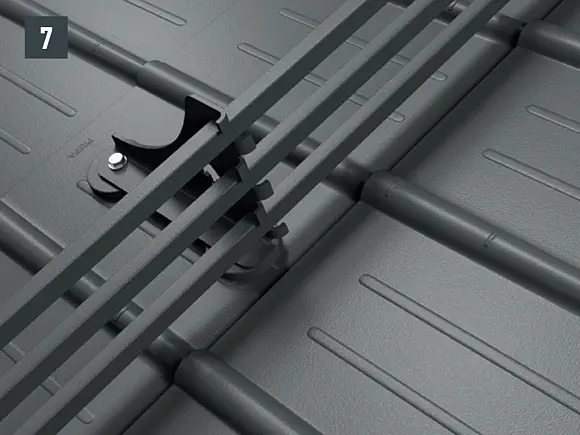

• Profilované trubky umístěte do příslušných vybrání namontovaných držáků. Volný přesah na okraji může být maximálně 30 cm.

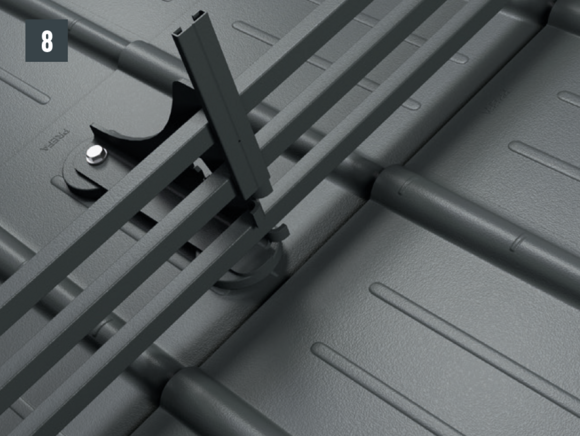

• Po montáži tří profilovaných trubek nasuňte shora na držák fixační zásuvnou lištu (předvrtaný otvor směrem dolů) (obr. 8.)

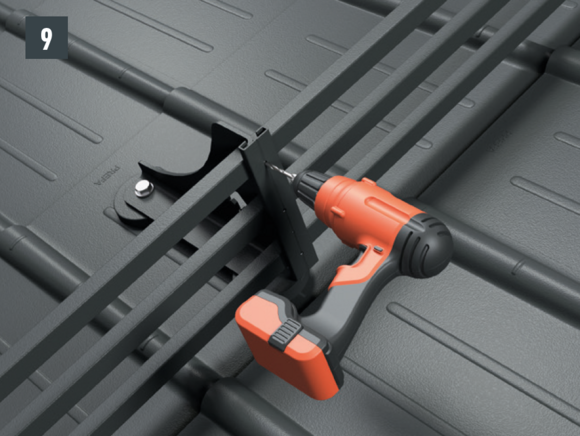

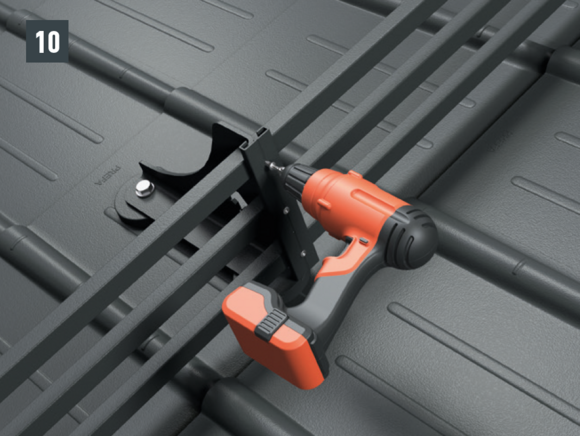

• Proti bočnímu posunu tyčí zajistěte každou trubku profilované sněhové zábrany vždy jedenkrát uprostřed délky profilu pomocí přibalených závitořezných šroubů 5,5 × 25 mm TX25 (1 ks na jednu trubku profilované sněhové zábrany), čímž se zároveň zajistí dilatace profilu směrem doleva i doprava (obr. 9 a 10).

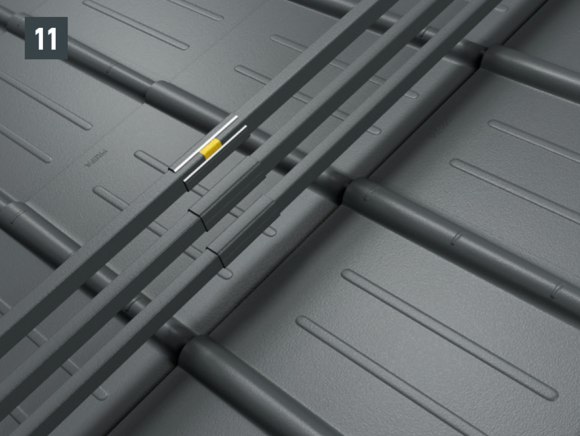

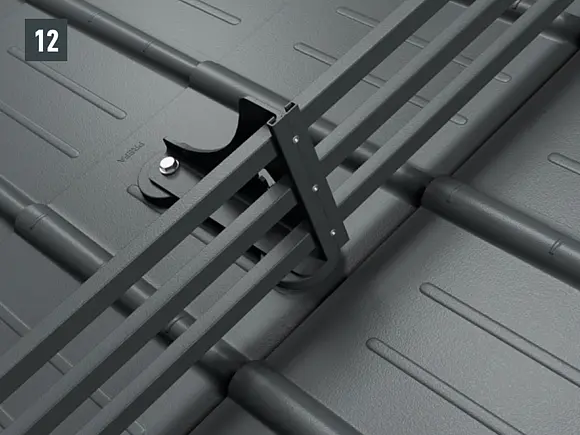

• Profily mezi sebou propojte spojkami, které jsou součástí dodávky. Spojky obsahují distanční vložku z pěnové pryže, která umožní dilataci profilů (obr. 11).

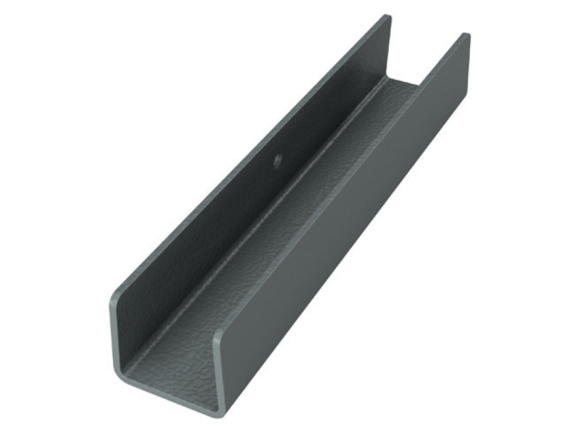

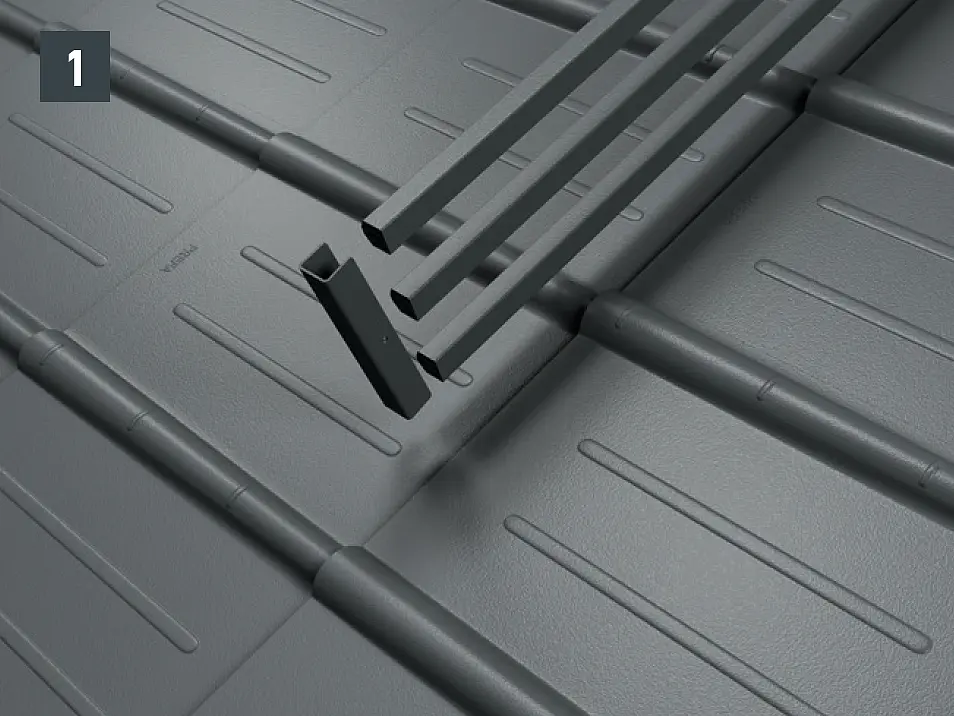

• Ukončovací profil nasuňte na profily sněhové zábrany (obr. 1).

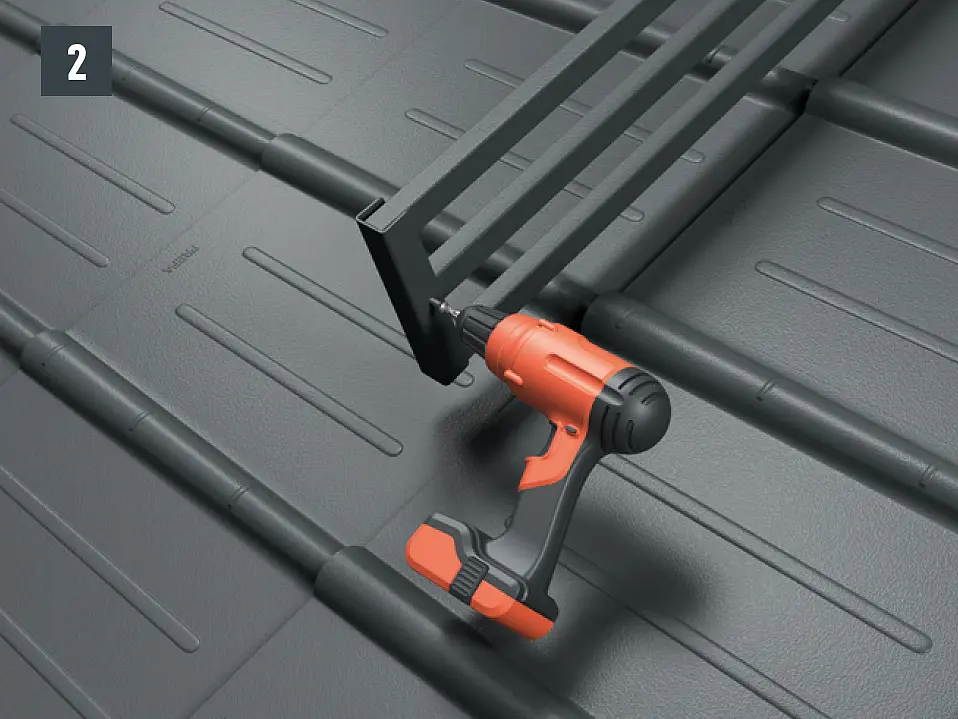

• Ukončovací profil zafixujte šroubem, který je součástí dodávky (obr. 2).

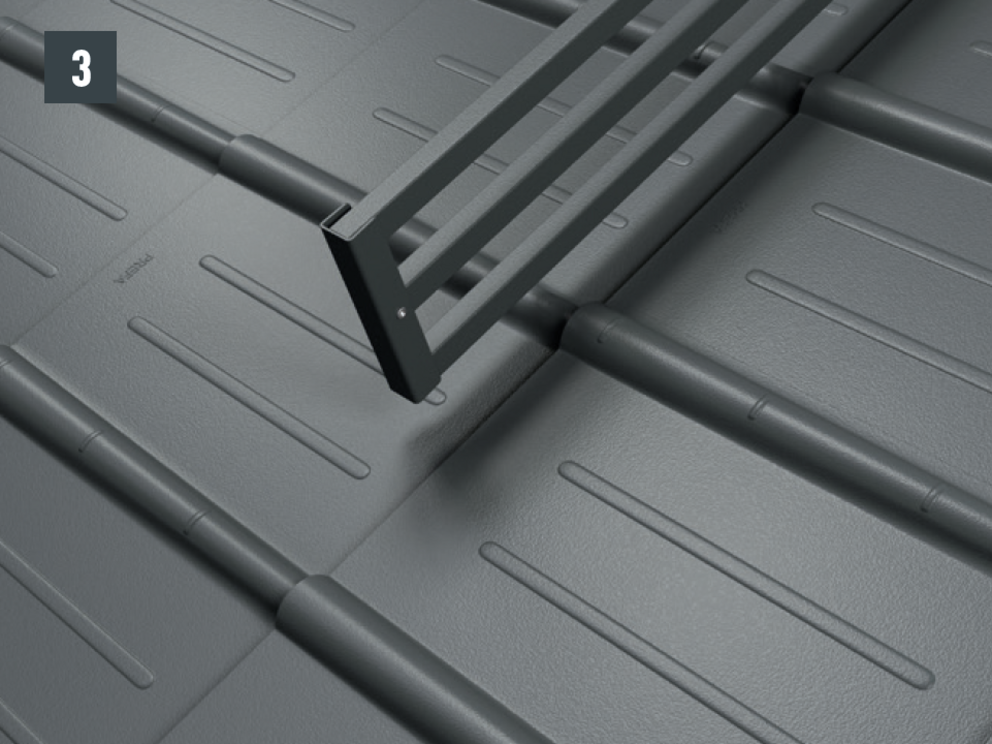

• Hotová montáž ukončovacího profilu systému sněhové zábrany (obr. 3).

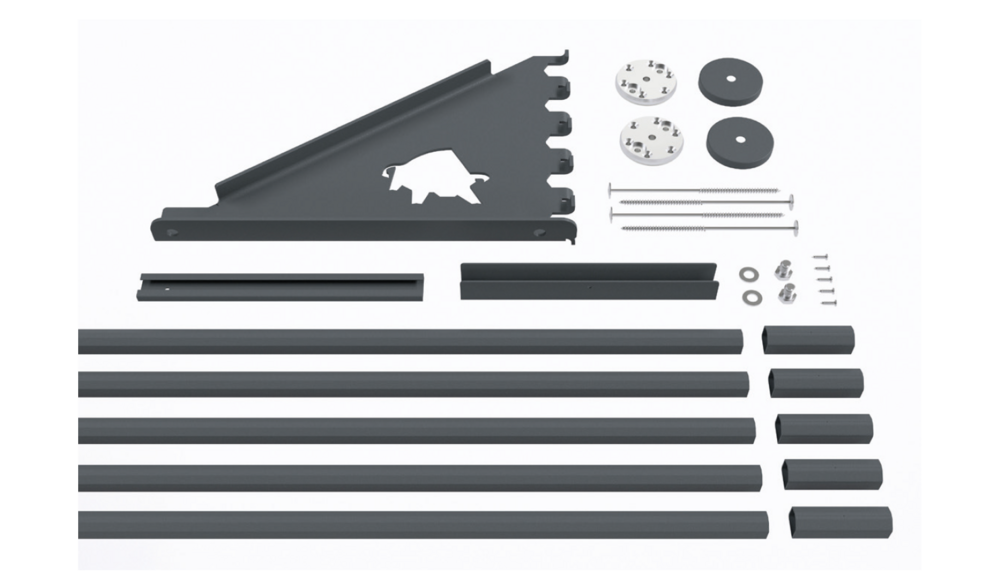

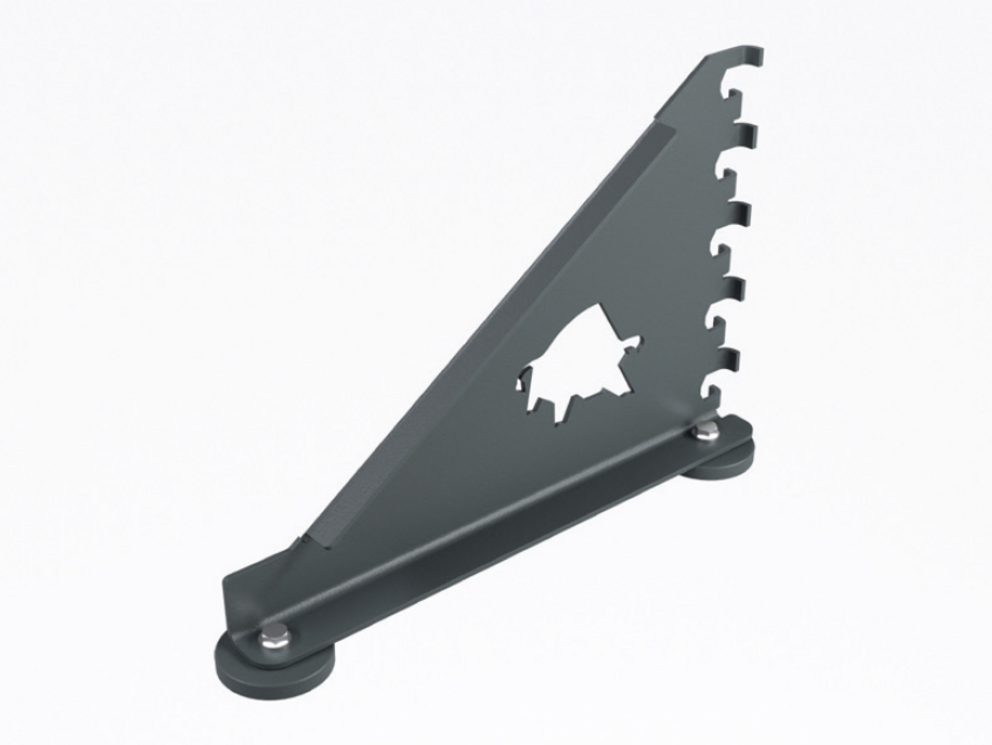

Montáž háků držáku sněhové zábrany XL se provádí na dvou kruhových podložkách do krokve na střešním plášti. Trubky profilovaných sněhových zábran se vloží do háku držáku sněhové zábrany XL a upevní pomocí fixačního posuvníku. Trubky profilovaných sněhových zábran se následně propojí pomocí spojek – celková výška 360 mm.

Držák sněhové zábrany XL lze namontovat i dodatečně.

V závislosti na konkrétních podmínkách objektu a místa stavby může vzniknout potřeba namontovat několik řad sněhových zábran. Maximálně přípustné vzdálenosti mezi řadami sněhových zábran se vypočítají v závislosti na sněhovém zatížení, na sklonu střechy a na rozteči krokví.

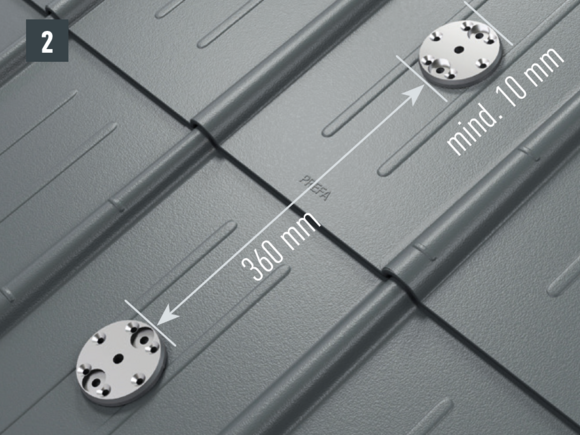

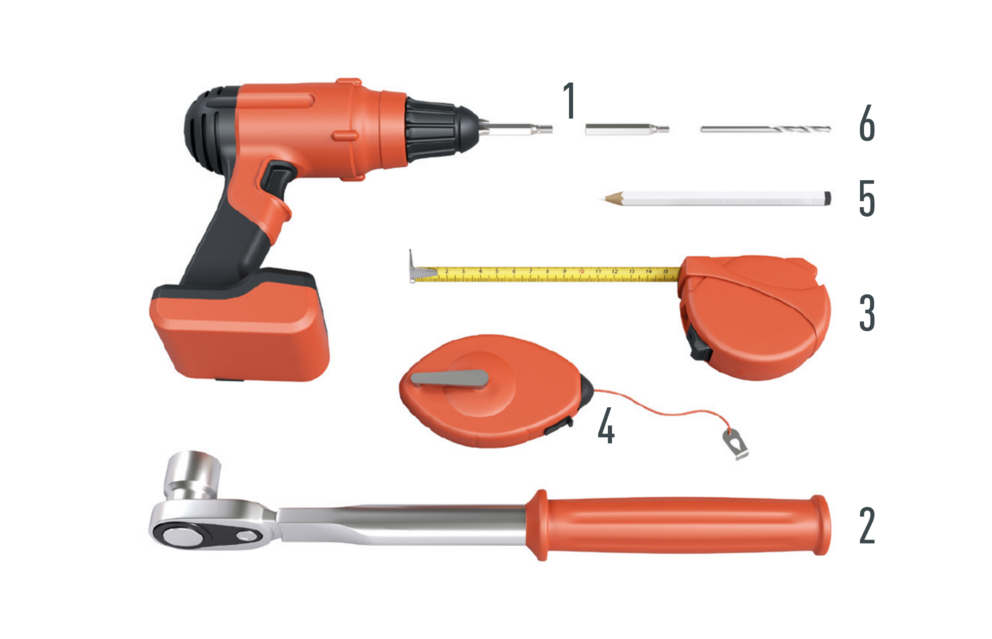

• Označte si na krytině střed krokve. Mezi vnější hranou horní kruhové podložky a nad ní umístěnou ležatou drážkou musí být vzdálenost min. 10 mm. Vnitřní vzdálenost mezi oběma kruhovými podložkami musí být 360 mm.
• Pro kotvení do krokve musí vrtané otvory (Ø 8,5 mm) ležet v ose háku držáku sněhové zábrany XL (směr krokve) – upevňovací vruty v jedné ose s krokví. Sejměte ochrannou fólii ze zadní strany kruhových podložek a kruhové podložky ve správné poloze nalepte (obr. 1 a 2).

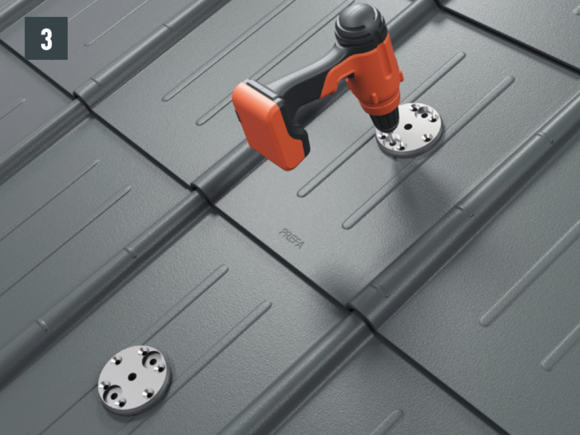

• Vrtákem (ø 4,1 mm) předvrtejte do spodní konstrukce otvory pro šrouby, hloubka vrtání: cca 50 mm (obr. 3).

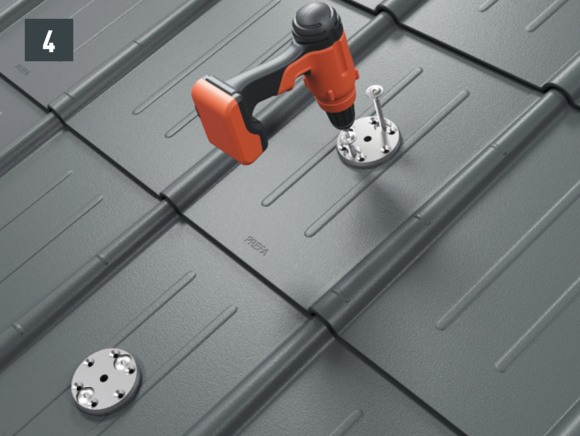

• Přišroubujte kruhové podložky vždy 2 upevňovacími vruty 8 × 220 mm (u dvouplášťové skladby) nebo 8 × 120 mm (u jednoplášťové skladby) ke krokvi tak, aby se plošné těsnění přitlačilo k střešní krytině nebo ke spodní konstrukci. Při správném provedení se ploché těsnění mírně vyboulí směrem ven (nástavec pro vrtačku: TX40) (obr. 4).
• Na podložky nasaďte krytky (obr. 5).

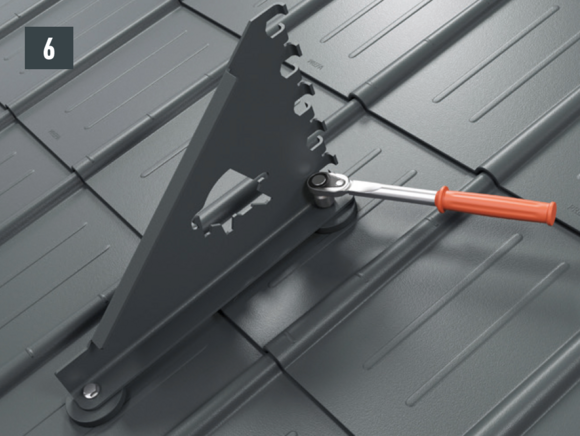

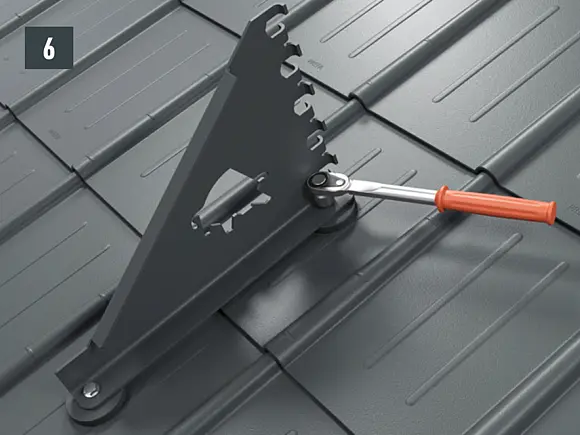

• Montáž háků držáků sněhové zábrany XL dvěma šestihrannými šrouby (M12) ke kruhovým podložkám (vel. 19; moment: 35 Nm) (obr. 6).

• Trubky profilovaných sněhových zábran umístěte do příslušných vybrání namontovaných háků XL. Volný přesah na okraji může být maximálně 30 cm.

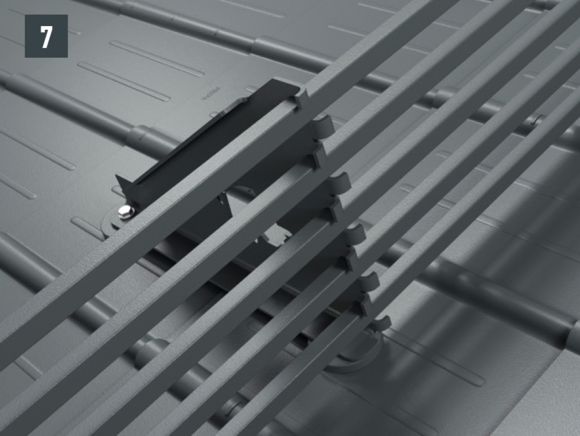

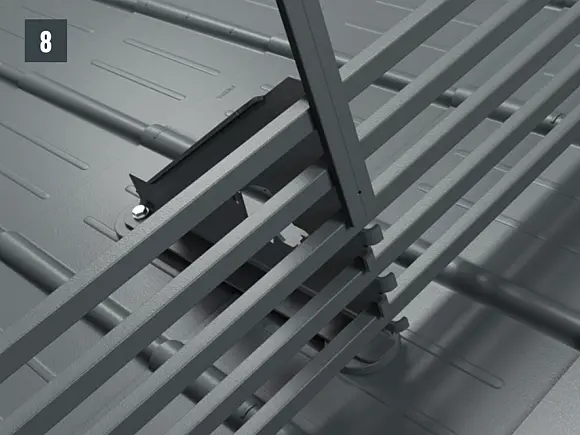

• Po montáži tří profilovaných trubek nasuňte shora na držák fixační zásuvnou lištu (předvrtaný otvor směrem dolů) (obr. 8.)

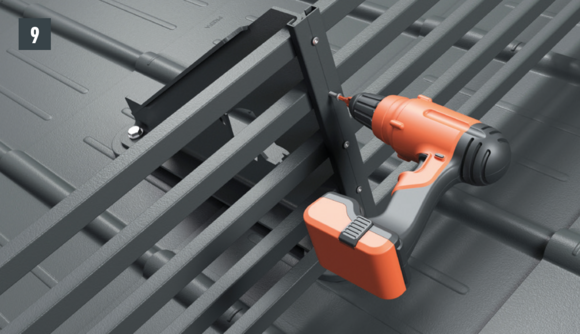

• Proti bočnímu posunu tyčí zajistěte každou trubku profilované sněhové zábrany vždy jedenkrát uprostřed délky profilu pomocí přibalených závitořezných šroubů 5,5 × 25 mm TX25 (1 ks na jednu trubku profilované sněhové zábrany), čímž se zároveň zajistí dilatace profilu směrem doleva i doprava (obr. 9).

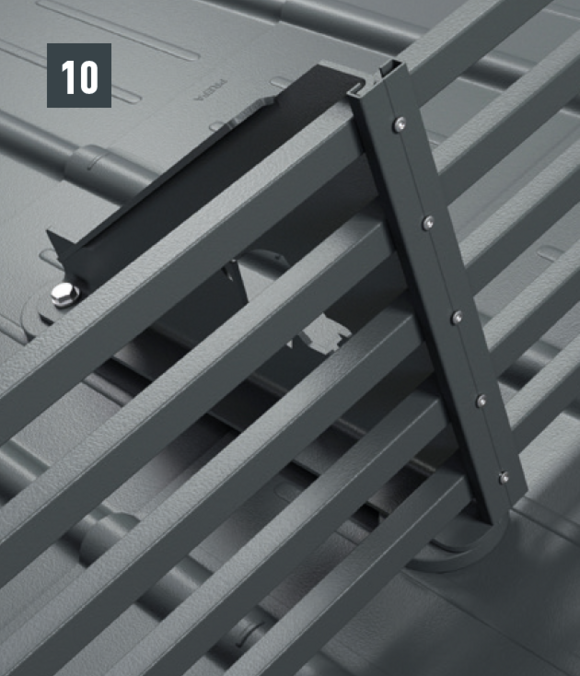

• Trubky profilovaných sněhových zábran propojte v oblasti styku pomocí dodaných spojek. Spojky mají prvky z pěnové pryže, která dokáží absorbovat tepelně podmíněnou dilataci profilů (obr. 10).

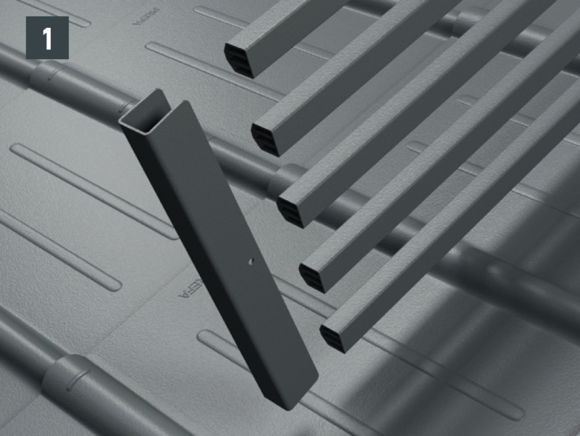

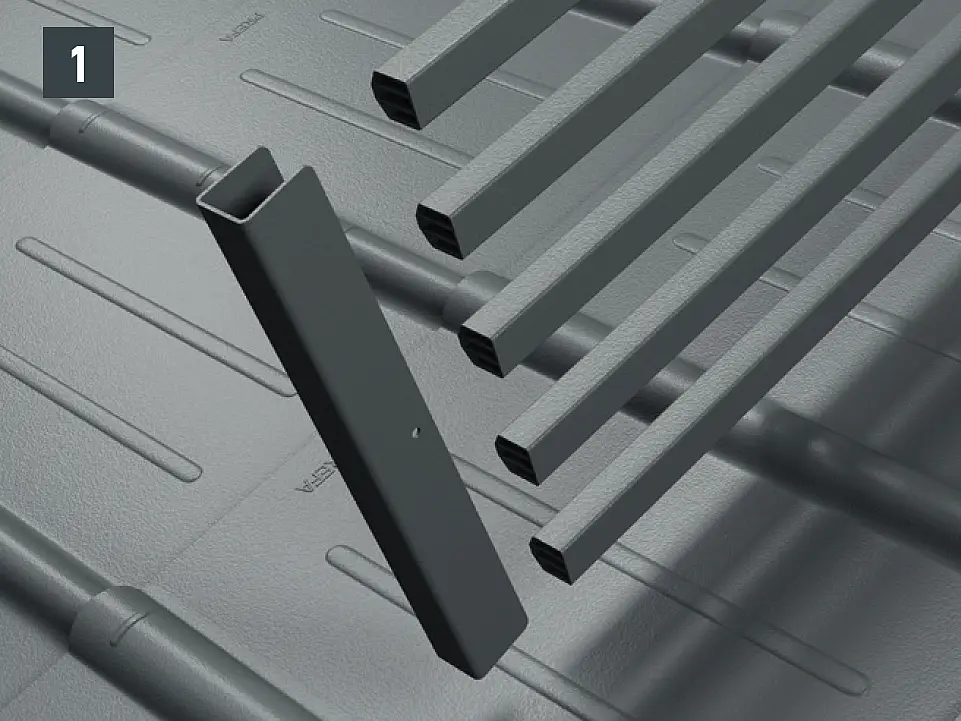

• Držák sněhové zábrany XL – ukončení XL nasuňte na trubky profilovaných sněhových zábran (obr. 1).

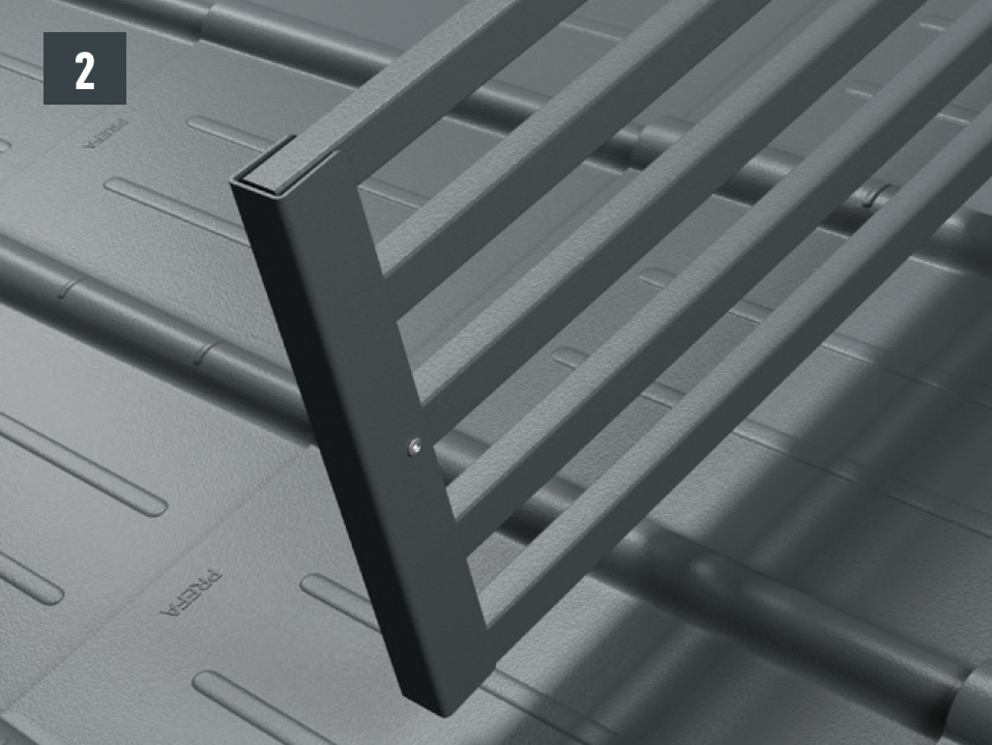

• Ukončení XL zafixujte upevňovacím vrutem, který je součástí dodávky (obr. 2).

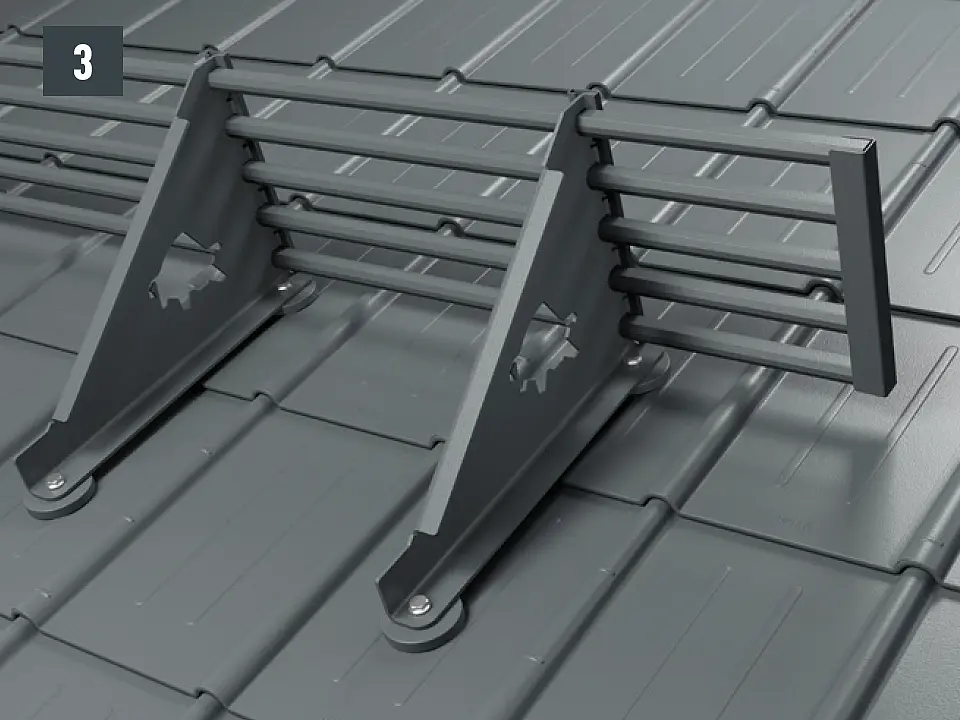

• Finálně namontované ukončení XL (obr. 3).

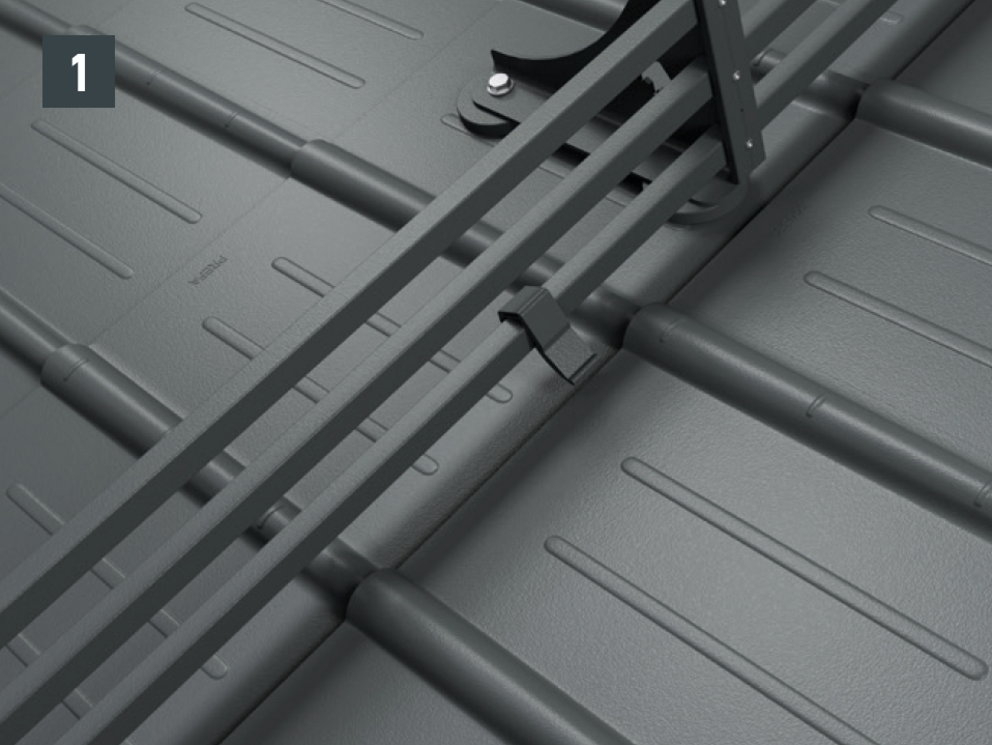

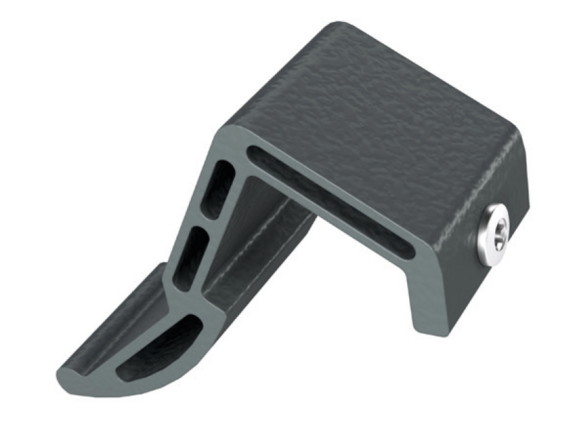

• Zachytávač ledu nasaďte na spodní profilovanou trubku – cca 4 ks/bm (obr. 1).

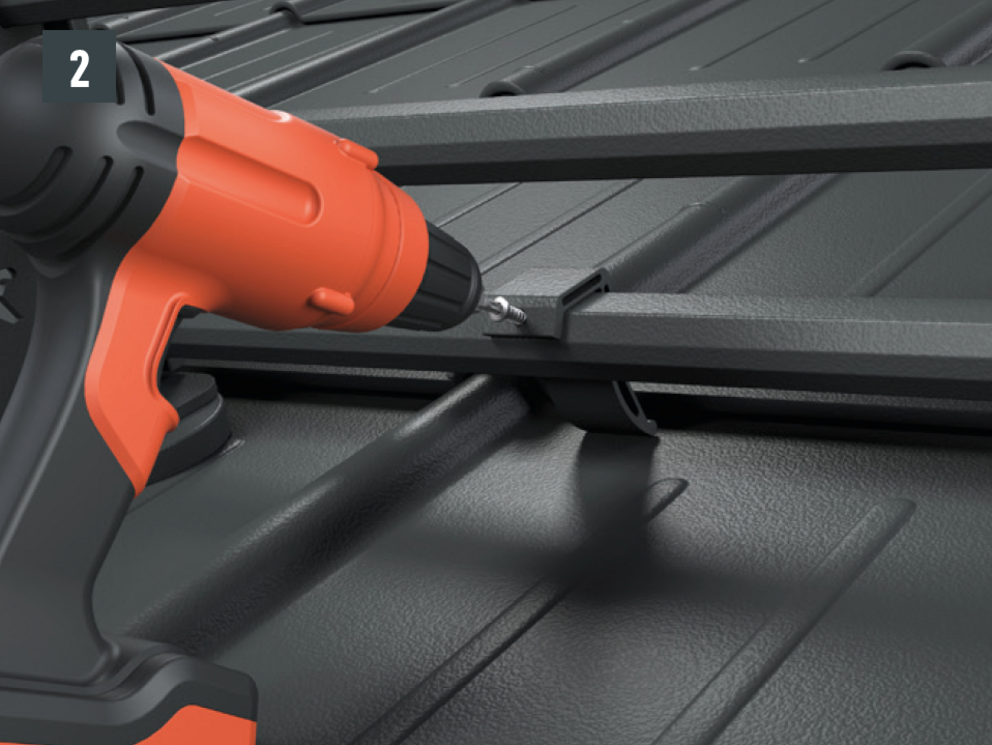

• Zachytávač ledu zafixujte šroubem, který je součástí dodávky (obr. 2).

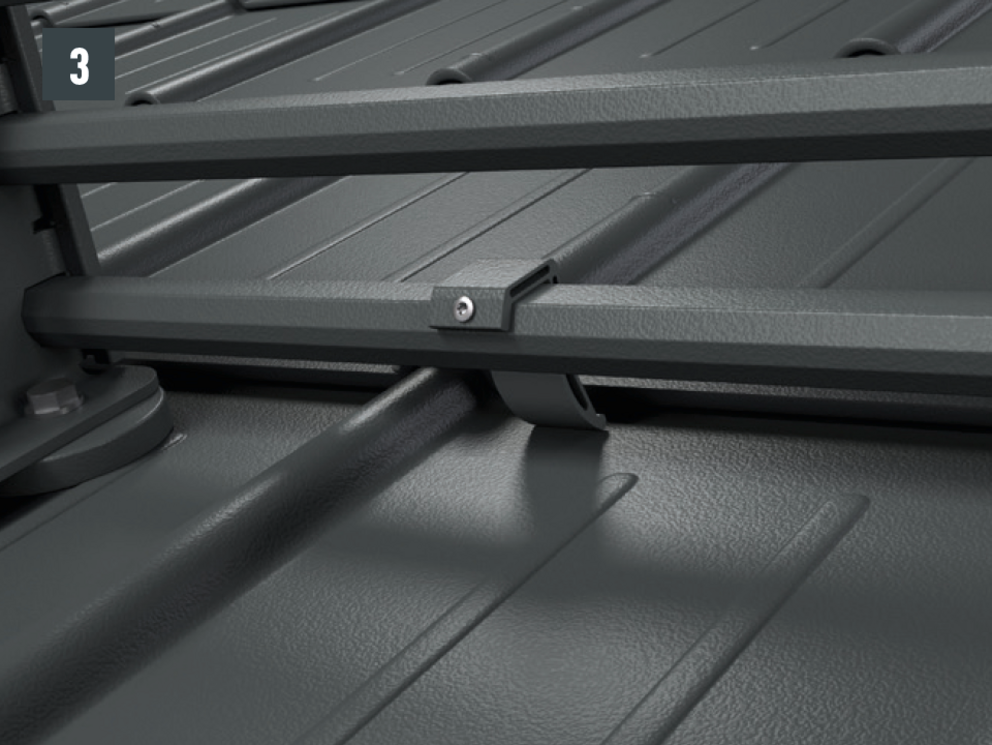

• Hotová montáž zachytávače ledu (obr. 3).

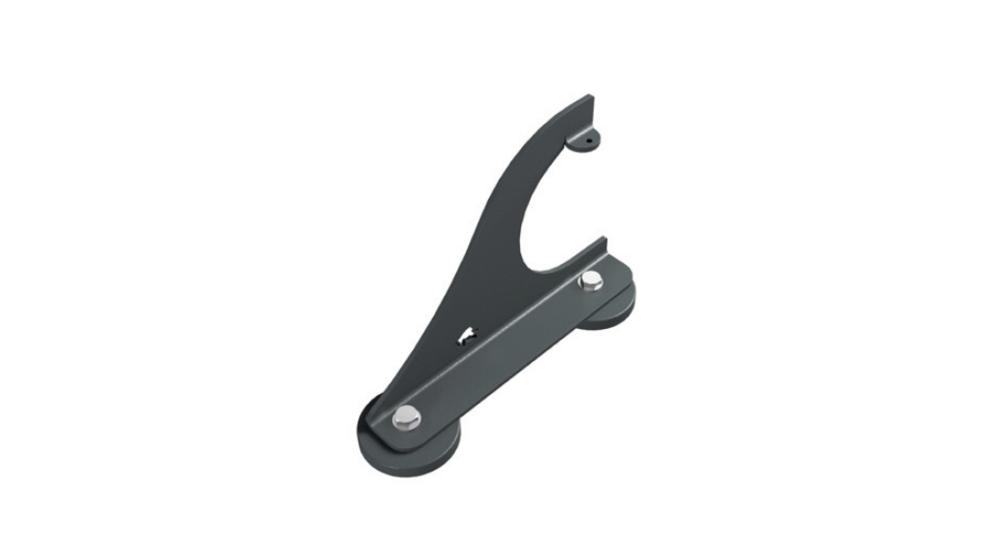

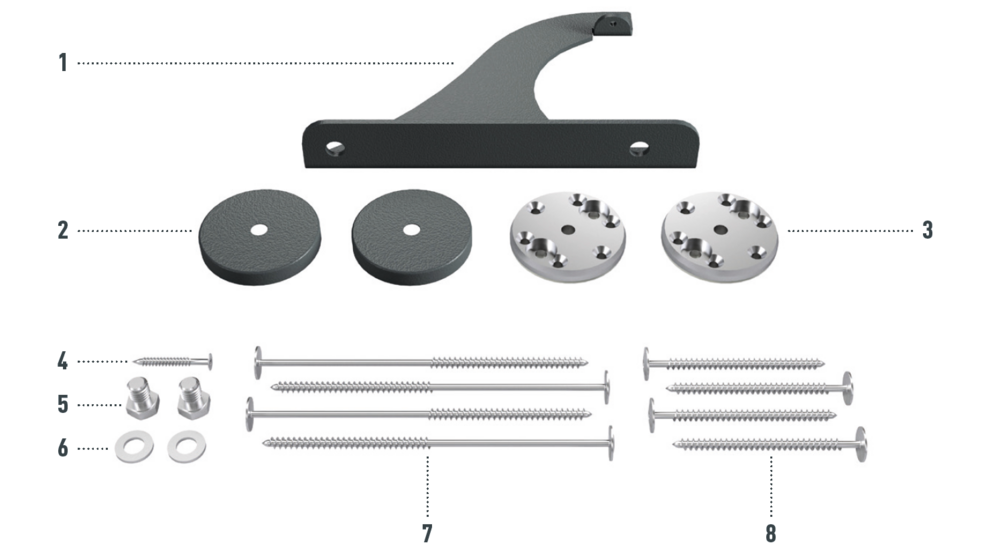

Kotvení držáků do krokví se provádí na střešní krytinu pomocí dvou systémových kruhových podložek s plochým těsněním. Do držáků kulatiny pro zadržování sněhu lze osadit kulatinu o průměru cca Ø 140 mm, která se zafixuje pomocí přiložených vrutů. Celková výška držáků včetně kruhových podložek: 219 mm. K dostání ve všech barvách maloformátové krytiny PREFA. Držáky kulatiny pro zadržování sněhu lze instalovat také dodatečně. K dostání ve všech barvách maloformátové krytiny PREFA.

V závislosti na konkrétních podmínkách objektu a místa stavby může vzniknout potřeba namontovat několik řad sněhových zábran. Maximálně přípustné vzdálenosti mezi řadami sněhových zábran se vypočítají v závislosti na sněhovém zatížení, na sklonu střechy a na rozteči krokví.

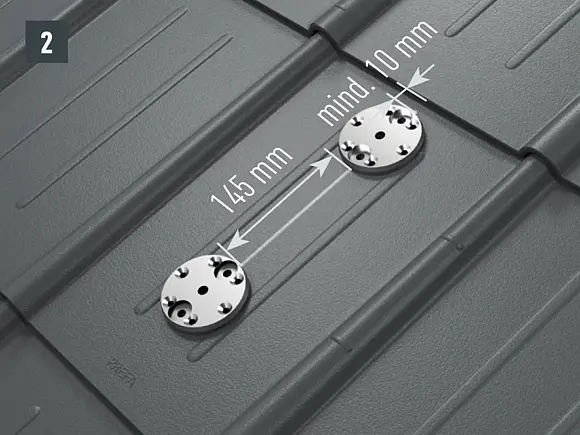

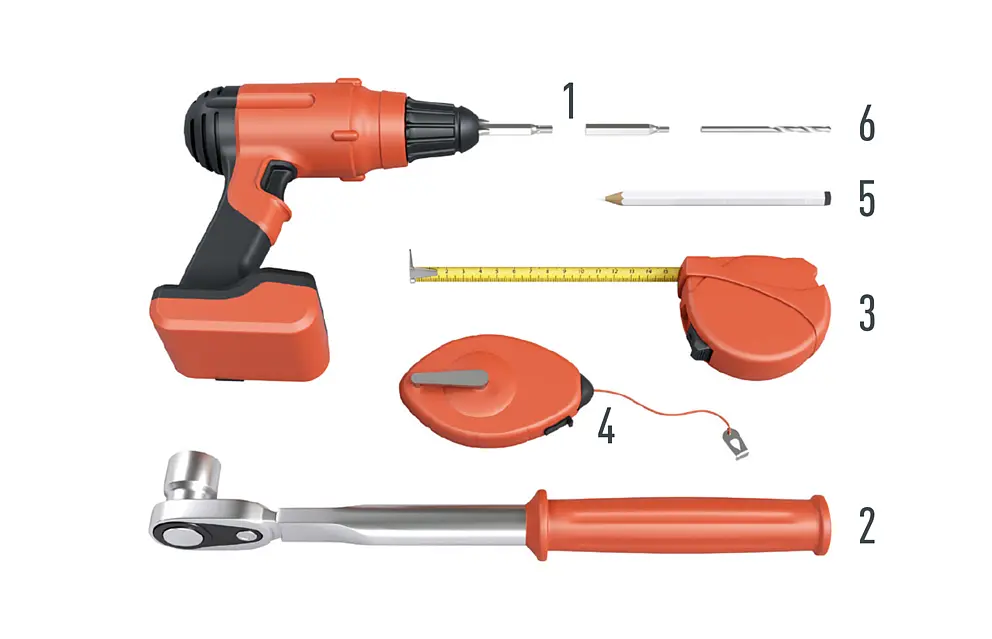

• Označte si na krytině střed krokve. Mezi vnější hranou horní kruhové podložky a nad ní umístěnou ležatou drážkou musí být vzdálenost min. 10 mm. Vnitřní vzdálenost mezi oběma podložkami musí být 145 mm (obr.1).
• Pro upevnění systému do krokve musí vrtané otvory (∅ 8,5 mm) ležet v ose držáku kulatiny - připevňovací vruty v jedné ose s krokví. Sejměte ochrannou fólii ze spodní strany kruhových podložek a podložky ve správné poloze nalepte (obr. 2).

• Vrtákem o ∅ 4,1 mm předvrtejte do spodní konstrukce otvory pro vruty do hloubky cca 50 mm (obr. 3).

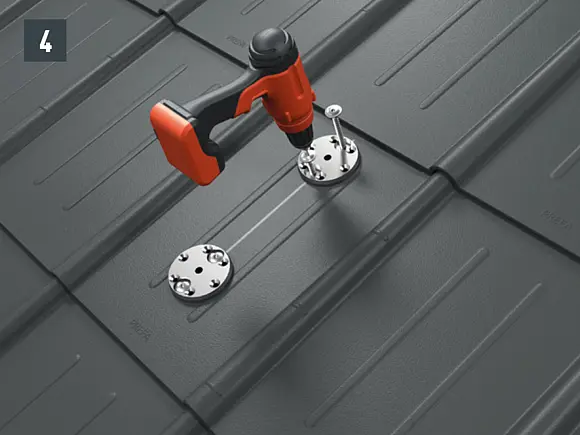

• Každou podložku pevně přišroubujte do krokve 2 Upevňovací vruty 8 × 220 mm (u dvouplášťové skladby), popř. 8 × 120 mm (u jednoplášťové skladby) ke krokvi, dokud plošné těsnění nebude přitlačeno ke střešní krytině/spodní konstrukci. Při správném provedení se ploché těsnění směrem ven mírně vyboulí (nástavec na vrtačku: Torx TX40) (obr. 4).
• Na podložky nasaďte krytky (obr. 5).

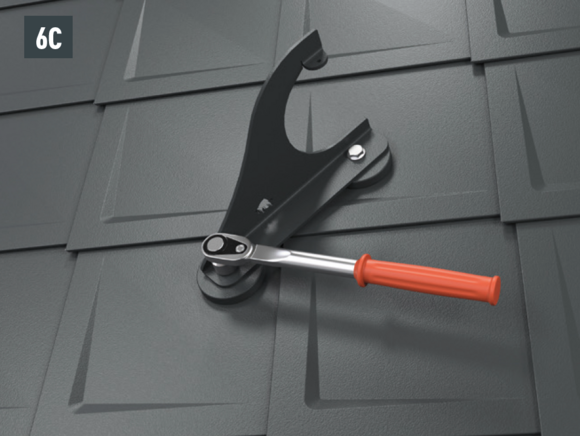

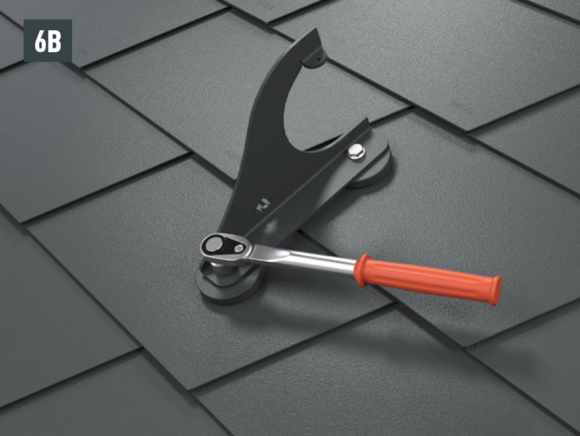

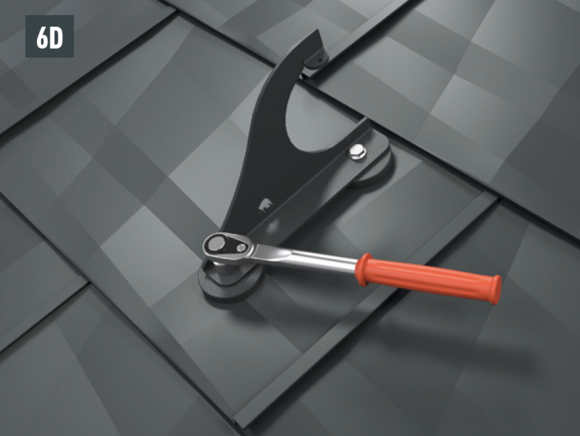

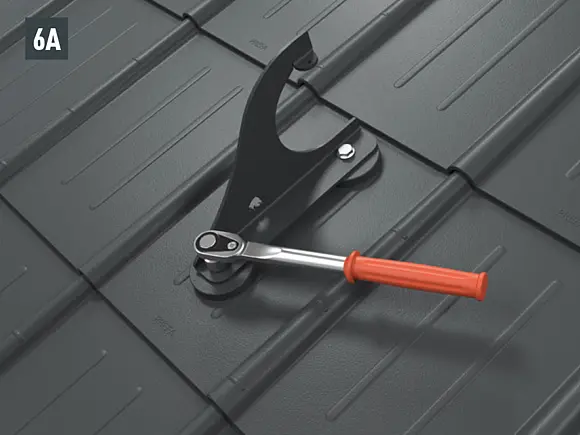

Montáž držáku kulatiny dvěma šestihrannými šrouby (M12) k podložkám (SW 19; moment 35 Nm) u falcovaných tašek (obr. 6A), falcovaných šindelů (obr. 6B), falcovaných šablon (obr. 6C), střešních panelů R.16 a FX.12 (obr. 6D).

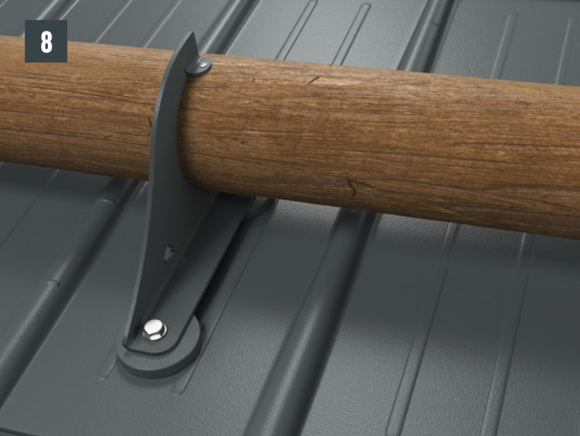

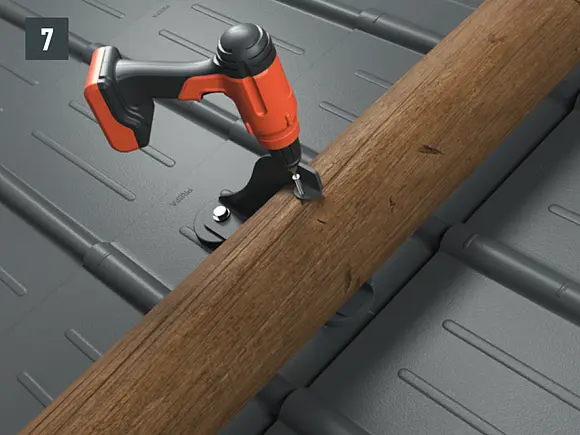

• Kulatinu s odpovídajícím průměrem(Ø ca. 140 mm) vložte do držáku a zafixujte vrutem (5 × 60 mm). Volný přesah na okraji může být maximálně 30 cm (obr. 7 a 8).
