Bezpečnostní prvky

Kliknutím na požadované téma přejdete přímo k příslušnému návodu:

Nášlapný stupeň
Držák stoupací plošiny na jedné kruhové podložce
Držák stoupací plošiny na dvou kruhových podložkách
Bezpečnostní hák
Bezpečnostní hák na kruhových podložkách

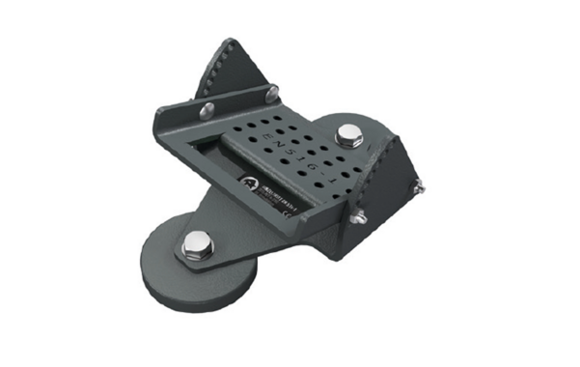

Nášlapný stupeň je hliníkový stavební výrobek umožňující vstup na střechy. Je pevně spojen s nosnou konstrukcí šikmé střechy a smí být použit pro přístup na střechu za účelem inspekce, údržby a oprav zařízení nad střešní plochou. Nášlapný stupeň odpovídá normě EN 516, třída K1 a nesmí být použit jako kotevní bod pro osobní ochranné prostředky. Vhodný pro sklon střechy 12–60°.

nášlapný stupeň
Podklad	Základním předpokladem je střešní systém PREFA, který byl položen podle montážních návodů PREFA, a staticky nosná, celoplošná spodní konstrukce (plné bednění o tloušťce min. 24 mm). Vzdálenost krokví může činit max. 1 000 mm. Nášlapné stupně se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky.
Materilál	Nášlapný stupeň: hliník AlMg1 H24, tl. = 5mm plošné těsnění: silikonové podložky kruhové podložky: EN AW 2007 AlCuPbMgMn krytky: PREFALZ barvený svitkový plech připevňovací šrouby/připevňovací matice: nerez, kvalita A2

Bezpečnostní pokyny

Před použitím je nutno vizuálně prověřit celý střešní pochůzný systém z hlediska zjevných nedostatků (např. volné šroubové spoje, deformace, opotřebení, vadná střešní krytina). V případě pochybností o bezpečném fungování střešního bezpečnostního systému ho musí zkontrolovat odborník (písemný zápis).
Systém mohou instalovat resp. používat pouze osoby, které jsou seznámené s návodem na používání a s platnými místními bezpečnostními předpisy a jsou tělesně i duševně způsobilé.
Pokud by se během montáže vyskytly nejasnosti, je nutno kontaktovat výrobce.
Nášlapný stupeň byl vyvinut k umožnění pohybu na střeše a nesmí být používán k jiným účelům. V žádném případě na nášlapný stupeň nezavěšujte břemena a nepoužívejte ho jako kotevní bod pro osobní ochranné prostředky.
Zdravotní omezení (např. srdeční poruchy nebo poruchy krevního oběhu, užívání léků, alkohol) mohou mít negativní vliv na bezpečnost uživatele systému při práci ve výškách.
Při silnějším než běžném větru se střešní pochůzný systém již nesmí používat.
Na nášlapném stupni nesmí být prováděny žádné změny.

Upozornění

U všech střešních systémů PREFA může být nezbytné namontovat montážní podložku (např. když je v oblasti montáže falc nebo vlna krytiny
). Nášlapný stupeň se nesmí umisťovat na falc ani na vlnu střešní krytiny PREFA a kotvit do nich.
POZOR: Dodržujte u střešních systémů PREFA oblasti možného umístění příslušenství.

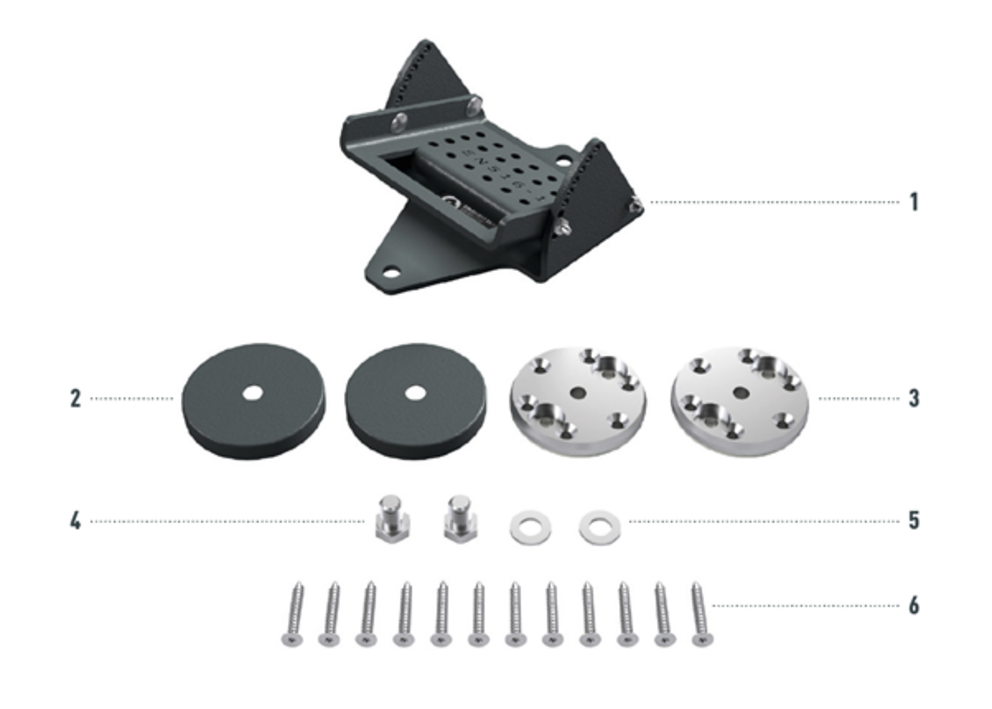

1 nášlapný stupeň předmontovaný
2 2 krytky pro kruhové podložky
3 2 kruhové podložky včetně plošného těsnění

4 2 šestihranné šrouby M12 × 16 mm
5 2 podložky 13,0
6 12 šroubů se zápustnou hlavou 6,0 × 40/24

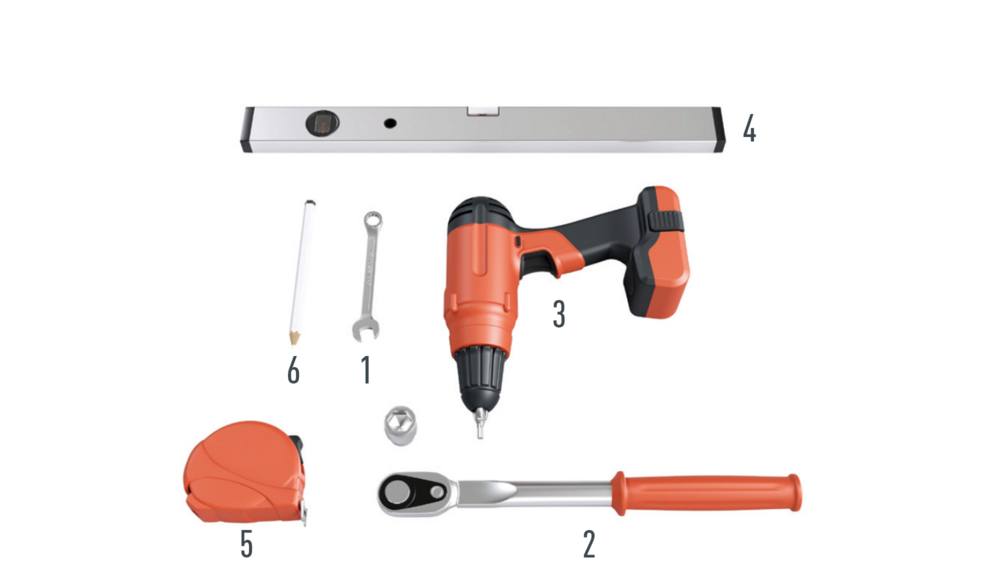

1 stranový/nástrčný klíč SW10
2 momentový klíč, ořech SW19
3 vrtačka s nástavcem Torx TX25

4 vodováha
5 svinovací metr
6 tužka

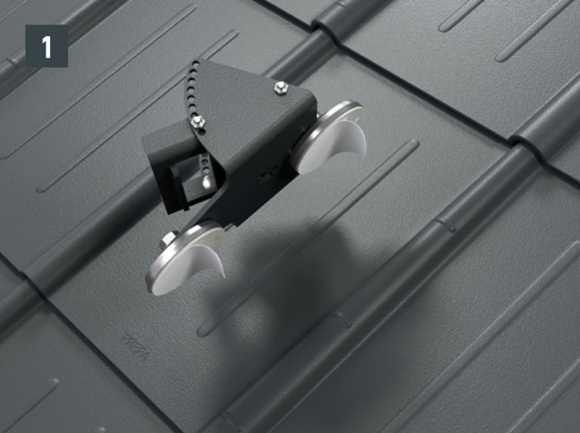

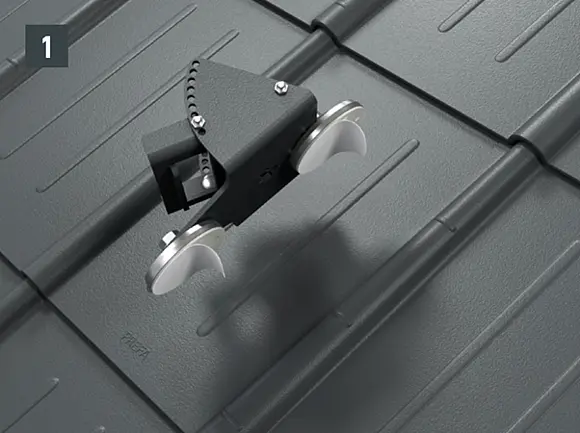

Namontujte kruhové podložky k nášlapnému stupni a poté z nich sejměte ochranné fólie (obr. 1).

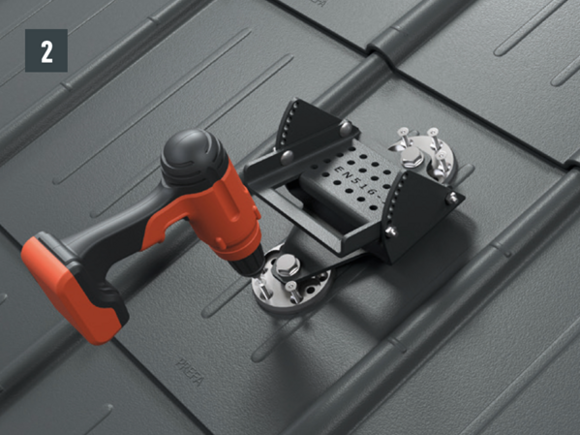

Nášlapný stupeň umístěte do požadované pozice ve směru krokví a kruhové podložky připevněte ke spodní konstrukci pomocí vrutů se zápustnou hlavou (obr. 2).

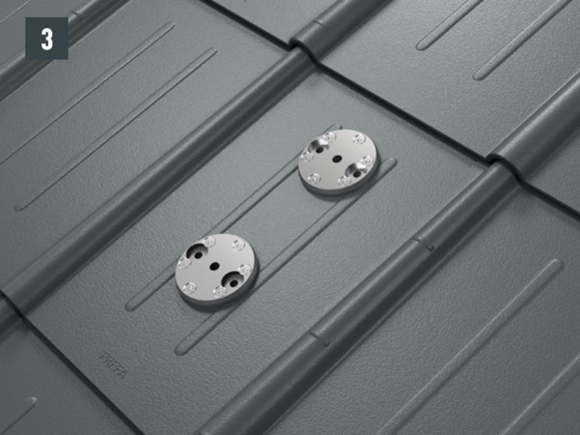

Nášlapný stupeň odmontujte od kruhových podložek a dokončete jejich připevnění do spodní konstrukce pomocí zbývajících vrutů se zápustnou hlavou (obr. 3).

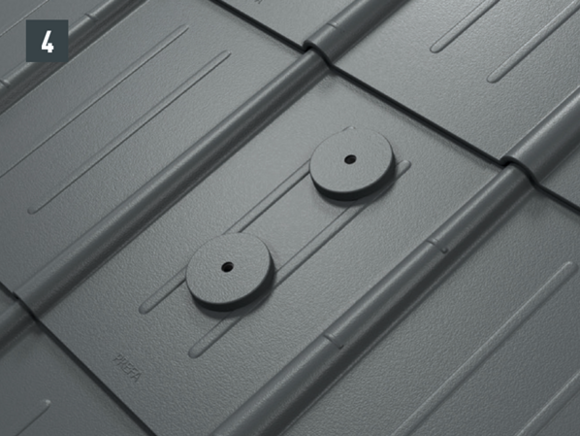

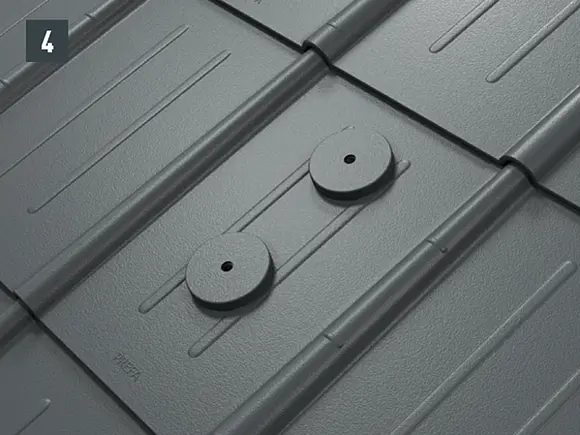

Na podložky nasaďte kruhové krytky (obr. 4).

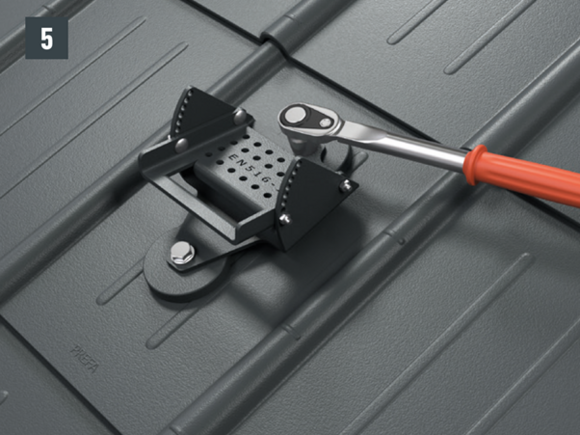

Nášlapný stupeň pomocí momentového klíče pevně přišroubujte ke kruhovým podložkám šestihrannými šrouby s podložkami (součásti dodávky) momentem 35 Nm (obr. 5).

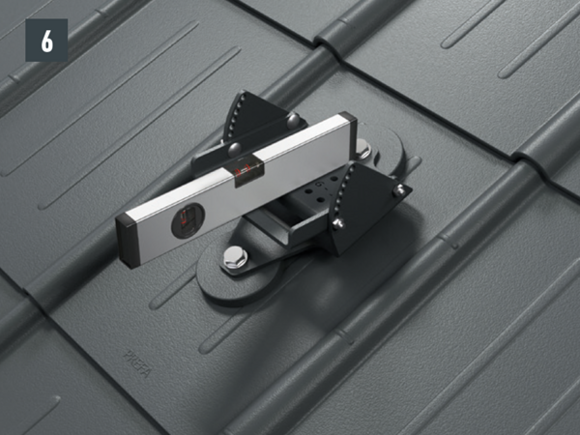

Uvolněte šrouby a jisticí matky sloužící k aretaci nastaveného sklonu stupně a nášlapnou plochu upravte pomocí vodováhy. Její nastavení by se nemělo odchylovat od horizontály ±3° (obr. 6).

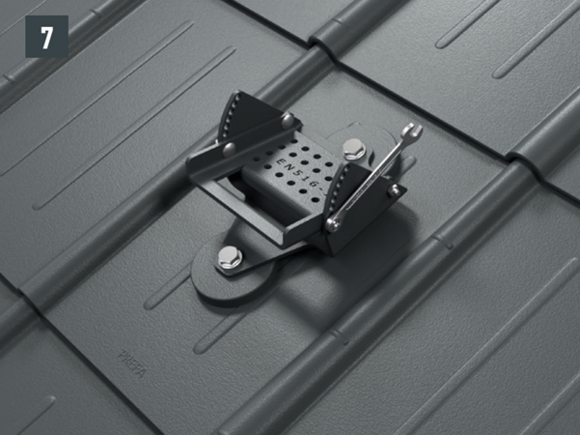

Boční šrouby opět zašroubujte a pomocí jistících matic polohu ( ±3° od horizontály) zafixujte (obr. 7).

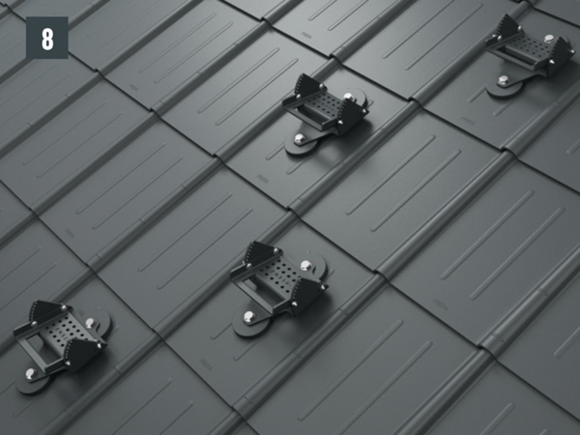

Hotový systém s několika PREFA nášlapnými stupni. Vzájemné rozestupy stupňů volte tak, aby zajišťovaly bezpečný pohyb na střeše (obr. 8).

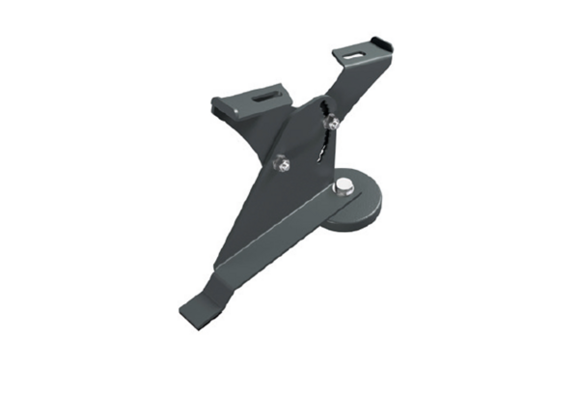

Držáky stoupací plošiny slouží k umožnění pohybu na střeše a nesmí se používat jako kotvicí bod pro osobní ochranné prostředky nebo pro zavěšování břemen. Držák stoupací plošiny odpovídá normě EN 516, třída K1, typ A. Je vhodný pro střechy se sklonem 12–55°.

Podklad	Základním předpokladem je střešní systém PREFA, který byl položen podle platných norem/odborných pravidel, na plném bednění min. 24 mm a staticky nosná spodní konstrukce. Vzdálenost krokví může činit max. 1 000 mm. Nášlapné stupně se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky. Držáky stoupací plošiny se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky.
Materilál	Materiál držáku stoupací plošiny Držák stoupací plošiny pozinkovaná ocel, práškově lakovaná, připevňovací šrouby/kotvicí matice: nerez kvalita A2 Materiál stoupací plošiny Stoupací plošina Pozinkovaná ocel, práškově lakovanáupevňovací materiál: připevňovací šrouby s půlkulatou hlavou M6 x 60/35, kvalita V2A s kladivovými maticemi a PE podložkami

Podklad

Základním předpokladem je střešní systém PREFA, který byl položen podle platných norem/odborných pravidel, na plném bednění min. 24 mm a staticky nosná spodní konstrukce. Vzdálenost krokví může činit max. 1 000 mm. Nášlapné stupně se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky. Držáky stoupací plošiny se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky.

Materilál

Materiál držáku stoupací plošiny
Držák stoupací plošiny pozinkovaná ocel, práškově lakovaná, připevňovací šrouby/kotvicí matice: nerez kvalita A2

Materiál stoupací plošiny
Stoupací plošina Pozinkovaná ocel, práškově lakovanáupevňovací materiál: připevňovací šrouby s půlkulatou hlavou M6 x 60/35, kvalita V2A s kladivovými maticemi a PE podložkami

Bezpečnostní pokyny

Držáky stoupací plošiny na kruhových podložkách a stoupací plošiny smí montovat pouze odborníci obeznámení se střešními pochůznými systémy v souladu s aktuálními technickými poznatky.
Systém mohou instalovat resp. používat pouze osoby, které jsou seznámené s návodem na používání a s platnými místními bezpečnostními předpisy a jsou tělesně i duševně způsobilé.
Zdravotní omezení (např. srdeční poruchy nebo poruchy krevního oběhu, užívání léků, alkohol) mohou mít negativní vliv na bezpečnost uživatele systému při práci ve výškách.
Pokud by se během montáže vyskytly nejasnosti, je nutno kontaktovat výrobce.
Před použitím je třeba vizuálně prověřit celý střešní pochůzný systém z hlediska zjevných nedostatků (např. volné šroubové spoje, deformace, opotřebení, koroze, vadná střešní krytina).
V případě pochybností o bezpečném fungování střešního pochůzného systému ho musí zkontrolovat odborník (písemný zápis).
Držáky stoupací plošiny byly vyvinuty k umožnění pohybu na střeše a nesmí se používat k jiným účelům.
Nikdy nezavěšujte břemena na soustavu držáků stoupací plošiny ani ji nepoužívejte jako kotvicí bod pro osobní ochranné prostředky.
Na PREFA držáku stoupací plošiny se nesmí provádět žádné změny.

Upozornění

U všech střešních systémů PREFA se může ukázat nutnost použít nafalcovanou montážní podložku (např. když v oblasti umístění je falc nebo vlna krytiny). Držáky stoupací plošiny neumísťujte a nekotvěte do míst ležatých drážek nebo vln krytiny PREFA.

POZOR: Dodržujte u střešních systémů PREFA oblasti možného umístění příslušenství.

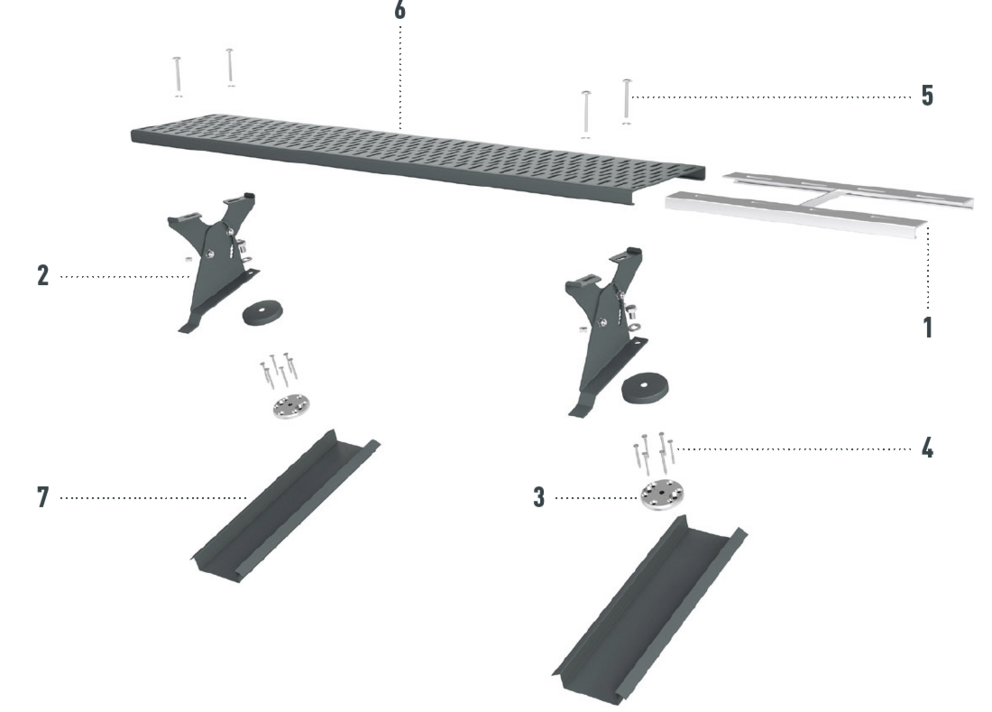

1 spojka pro stoupací plošiny včetně připevňovacího materiálu
2 držák stoupací plošiny
3 kruhová podložka s plošným těsněním
4 kotvicí šrouby

5 šrouby M6 x 60
6 stoupací plošina
7 případně montážní podložka

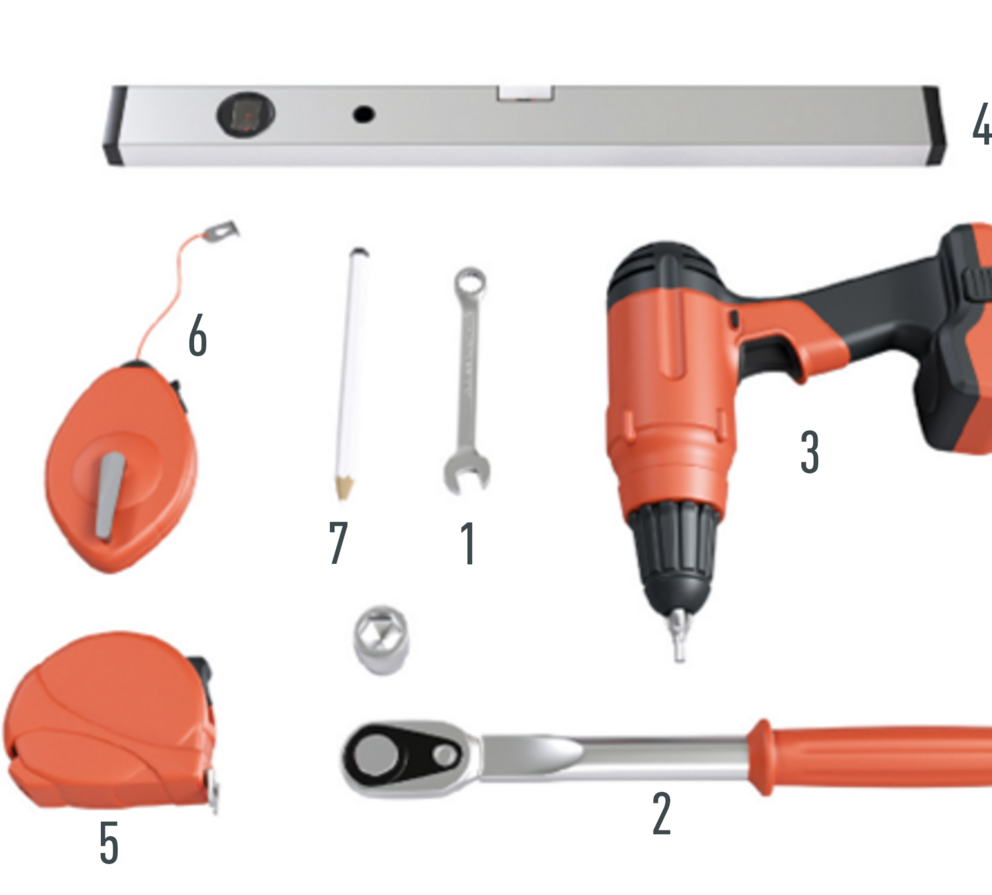

1 stranový/nástrčný klíč SW10
2 momentový klíč, ořech SW19
3 vrtačka s nástavcem Torx TX25
4 vodováha

5 svinovací metr
6 brnkačka
7 tužka

Označte horní hranu kruhové podložky. Dbejte při tom na oblasti možného umístění příslušenství PREFA. Doporučená ideální vzdálenost mezi spodní hranou falce k horní hraně kruhové podložky je 30 mm. Tato vzdálenost je uvnitř povolené oblasti montáže a zajišťuje
možnost dalšího pokrývání střešní krytinou PREFA nebo např. následnou výměnu střešních systémů PREFA (obr. 1).

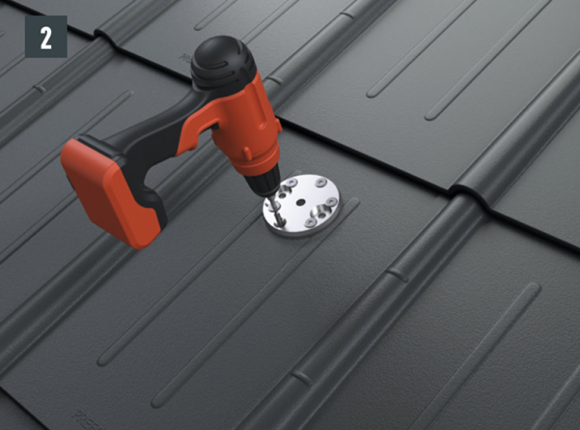

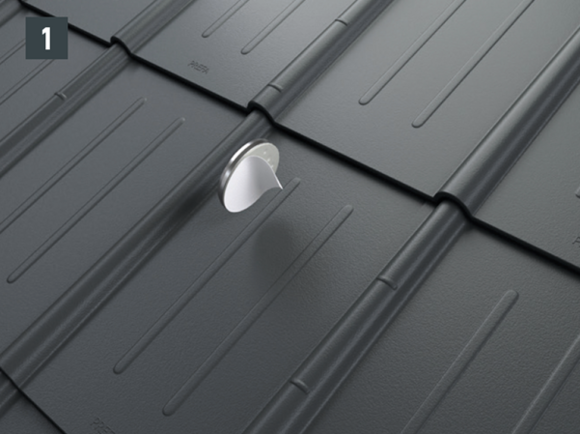

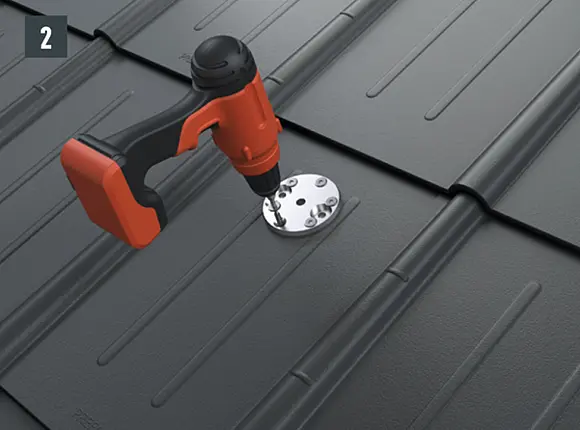

Sejměte ochrannou fólii kruhové podložky a nalepte ji na označené místo. Kruhovou podložku přišroubujte dodanými vruty se zápustnou hlavou 6,0 × 40 mm do všech šesti otvorů (obr. 2).

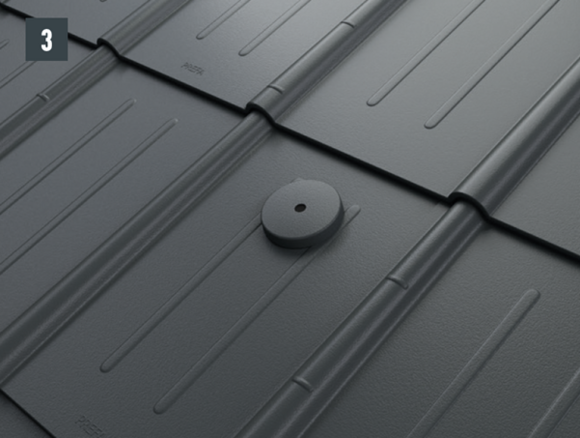

Na kruhovou podložku nasaďte krytku (obr. 3).

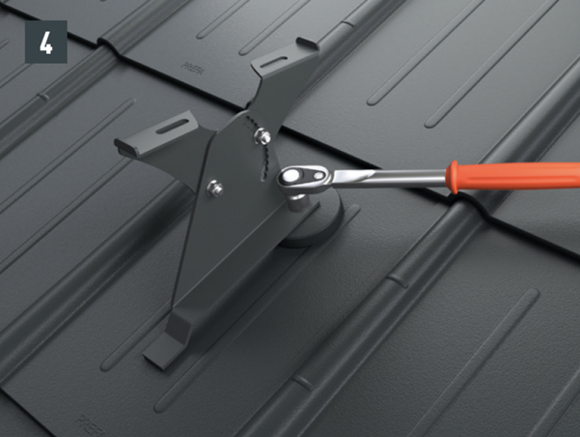

Držák stoupací plošiny přišroubujte ke kruhové podložce dodanými šestihrannými šrouby s podložkami pomocí momentového klíče momentem 35 Nm (obr.4).

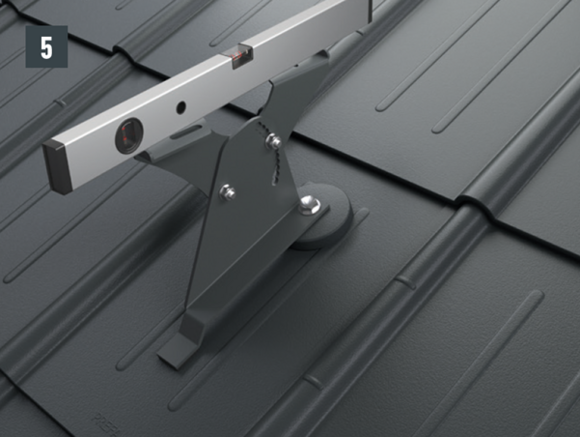

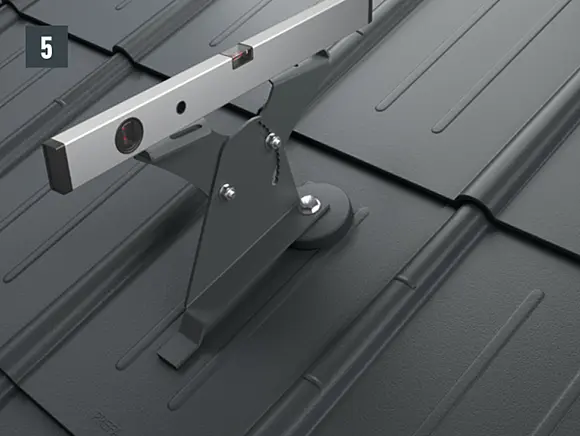

Stoupací plošinu vyrovnejte podle sklonu střechy (12–55°) a momentovým klíčem přitáhněte šrouby na 20 Nm (obr. 5).
Stoupací plošiny připevněte minimálně dvěma držáky pomocí přiložených 4 ks šroubů s půlkulatou hlavou M6 × 60 mm, kladivových matic a plastových podložek.

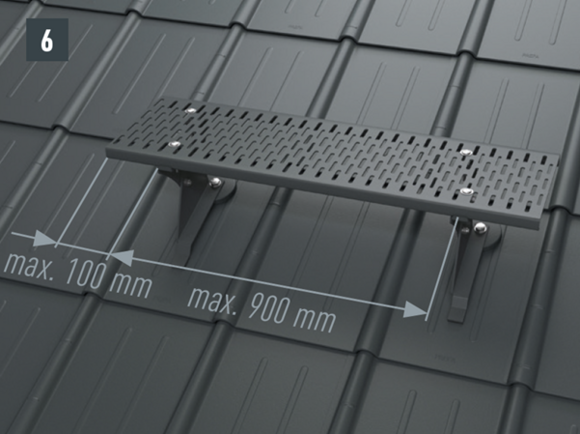

Maximální vzdálenost držáků je 900 mm, plošina může držáky bočně přesahovat maximálně o 100 mm (obr. 6).

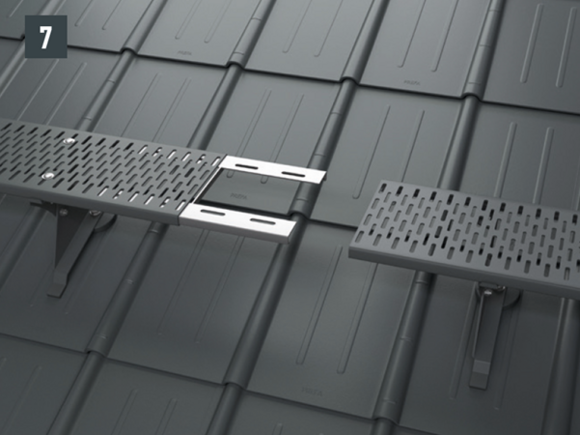

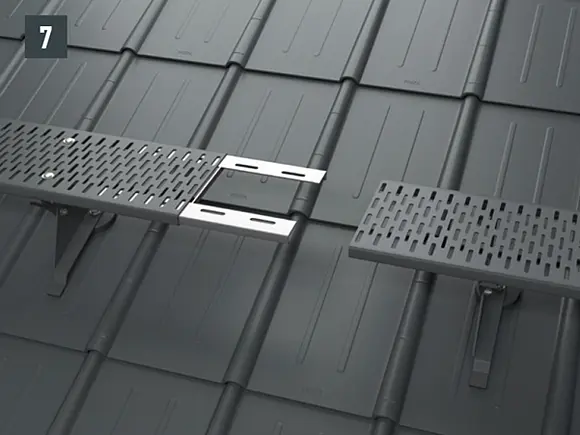

Díly spojky pro stoupací plošiny spojte pružinou. Spojku pro stoupací plošiny zasuňte do stoupací plošiny tak, aby pružina zapadla do mezery ve spoji plošin (obr.7).

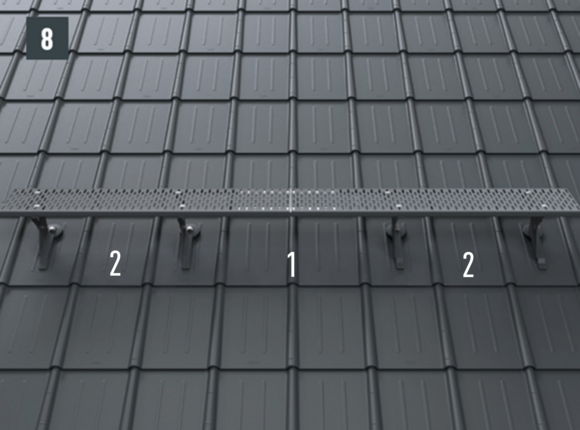

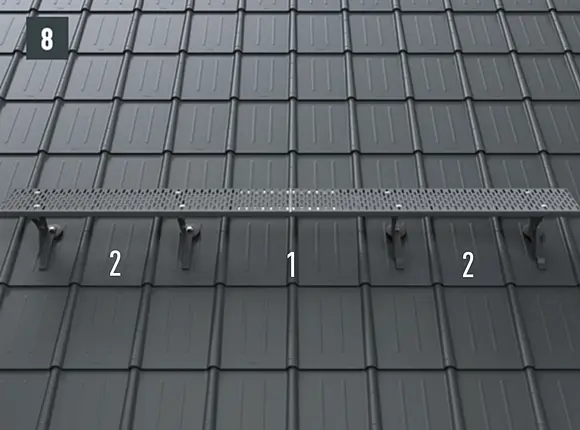

Za napojeným polem (1) musí vždy následovat nenapojené pole (2) (obr. 8).

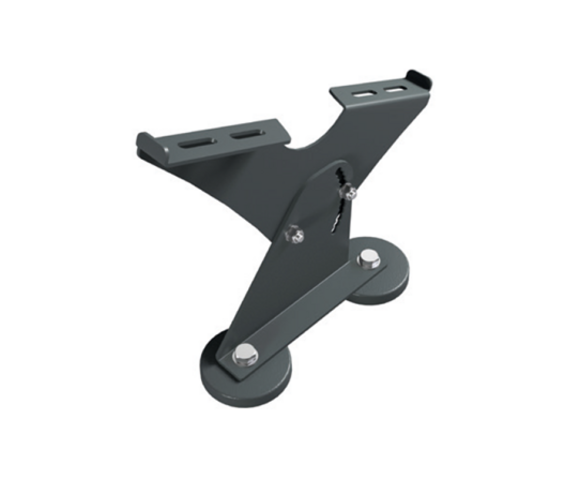

Držáky stoupací plošiny slouží k umožnění pohybu na střeše a nesmí se používat jako kotvicí bod pro osobní ochranné prostředky nebo pro zavěšování břemen. Držák stoupací plošiny odpovídá EN 516, třída K1, typ B. Je vhodný pro střechy se sklonem 12-55°.

Podklad	Základním předpokladem je střešní systém PREFA, který byl položen podle platných norem/odborných pravidel, na plném bednění min. 24 mm a staticky nosná spodní konstrukce. Vzdálenost krokví může činit max. 1 000 mm. Nášlapné stupně se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky. Držáky stoupací plošiny se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky.
Materilál	Materiál držáku stoupací plošiny Držák stoupací plošiny Ocel pozinkovaná, práškově lakováno, upevňovací vruty / matice: nerez kvalita A2 Materiál stoupací plošiny Stoupací plošina Pozinkovaná ocel, práškově lakovanáupevňovací materiál: připevňovací šrouby s půlkulatou hlavou M6 x 60/35, kvalita V2A s kladivovými maticemi a PE podložkami

Podklad

Základním předpokladem je střešní systém PREFA, který byl položen podle platných norem/odborných pravidel, na plném bednění min. 24 mm a staticky nosná spodní konstrukce. Vzdálenost krokví může činit max. 1 000 mm. Nášlapné stupně se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky. Držáky stoupací plošiny se montují na bednění pomocí systémových kruhových podložek s plochým těsněním, které jsou součástí dodávky.

Materilál

Materiál držáku stoupací plošiny
Držák stoupací plošiny Ocel pozinkovaná, práškově lakováno, upevňovací vruty / matice: nerez kvalita A2

Materiál stoupací plošiny
Stoupací plošina Pozinkovaná ocel, práškově lakovanáupevňovací materiál: připevňovací šrouby s půlkulatou hlavou M6 x 60/35, kvalita V2A s kladivovými maticemi a PE podložkami

Bezpečnostní pokyny

Držáky stoupací plošiny na kruhových podložkách a stoupací plošiny smí montovat pouze odborníci obeznámení se střešními pochůznými systémy v souladu s aktuálními technickými poznatky.
Systém mohou instalovat resp. používat pouze osoby, které jsou seznámené s návodem na používání a s platnými místními bezpečnostními předpisy a jsou tělesně i duševně způsobilé.
Zdravotní omezení (např. srdeční poruchy nebo poruchy krevního oběhu, užívání léků, alkohol) mohou mít negativní vliv na bezpečnost uživatele systému při práci ve výškách.
Pokud by se během montáže vyskytly nejasnosti, je nutno kontaktovat výrobce.
Před použitím je třeba vizuálně prověřit celý střešní pochůzný systém z hlediska zjevných nedostatků (např. volné šroubové spoje, deformace, opotřebení, koroze, vadná střešní krytina).
V případě pochybností o bezpečném fungování střešního pochůzného systému ho musí zkontrolovat odborník (písemný zápis).
Držáky stoupací plošiny byly vyvinuty k umožnění pohybu na střeše a nesmí se používat k jiným účelům.
Nikdy nezavěšujte břemena na soustavu držáků stoupací plošiny ani ji nepoužívejte jako kotvicí bod pro osobní ochranné prostředky.
Na PREFA držáku stoupací plošiny se nesmí provádět žádné změny.

Upozornění

U všech střešních systémů PREFA se může ukázat nutnost použít nafalcovanou montážní podložku (např. když v oblasti umístění je falc nebo vlna krytiny). Držáky stoupací plošiny neumísťujte a nekotvěte do míst ležatých drážek nebo vln krytiny PREFA.

POZOR: Dodržujte u střešních systémů PREFA oblasti možného umístění příslušenství.

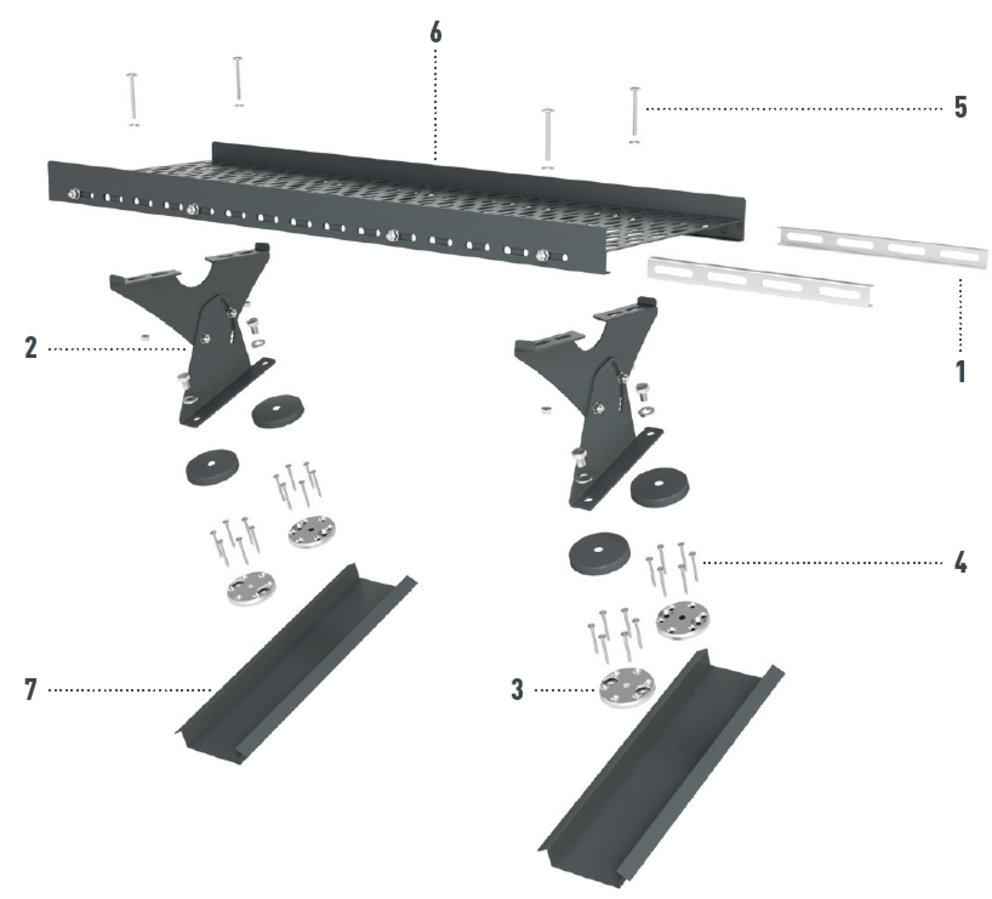

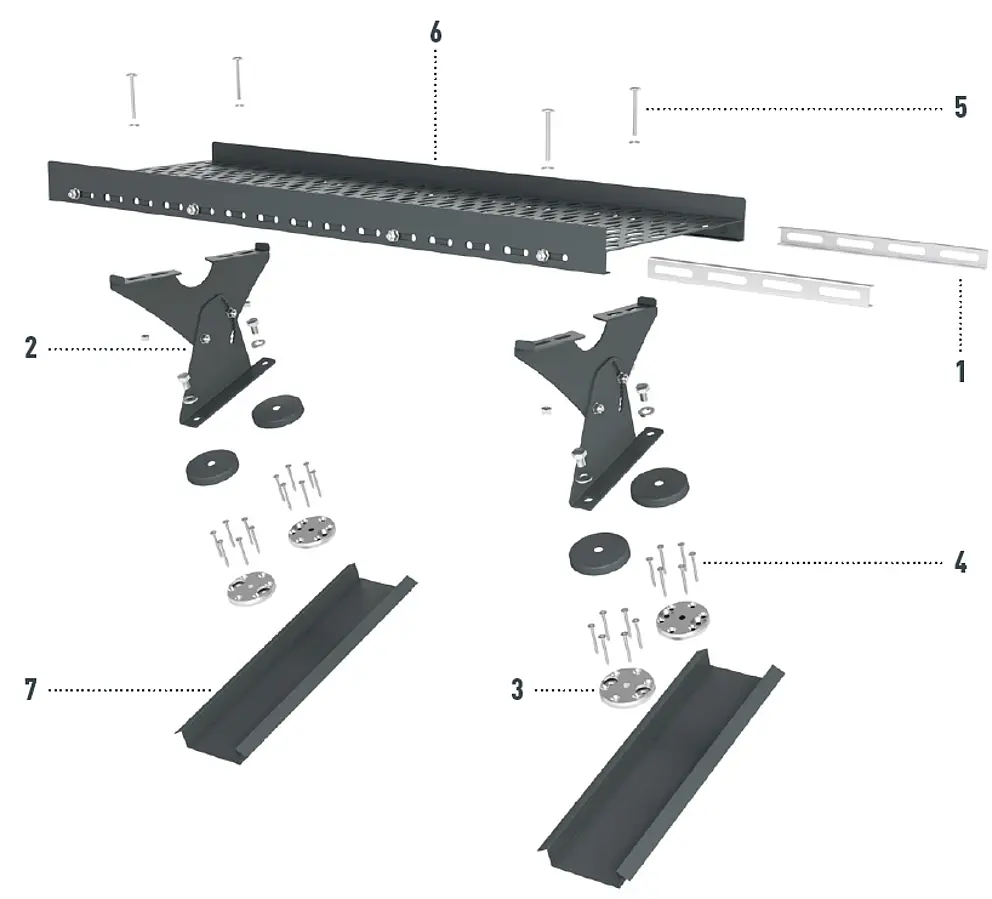

1 spojka pro stoupací plošiny včetně připevňovacího materiálu
2 držák stoupací plošiny
3 kruhová podložka s plošným těsněním
4 kotvicí šrouby 6 × 40

5 šrouby M6 x 60
6 stoupací plošina
7 případně montážní podložka

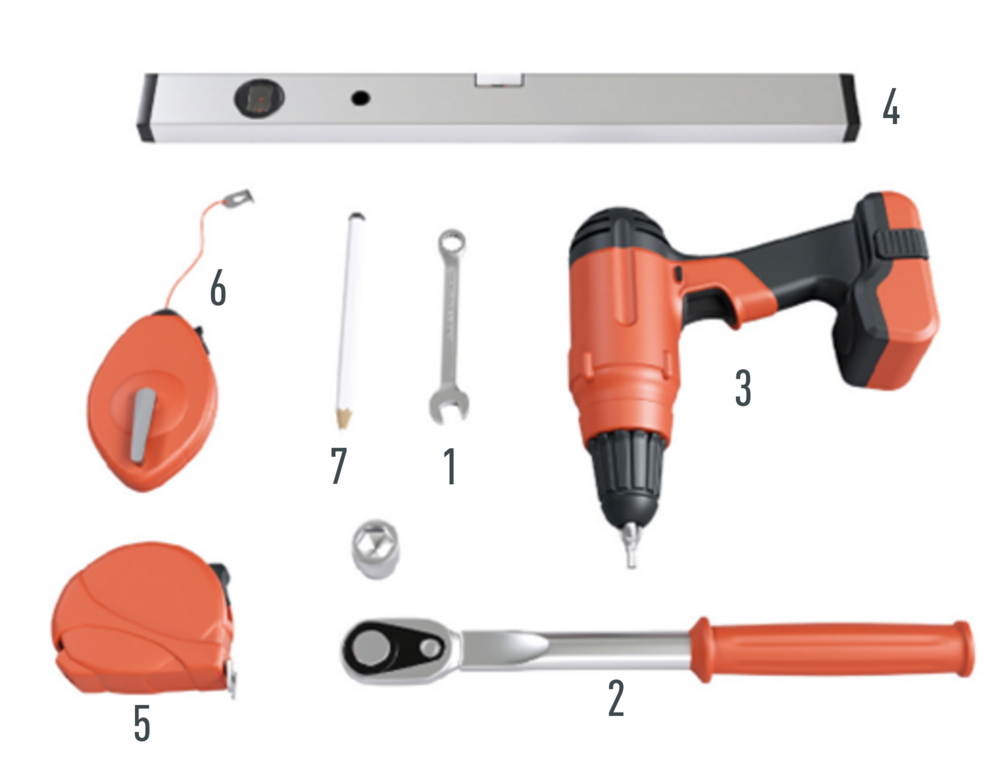

1 stranový/nástrčný klíč SW10
2 momentový klíč, ořech SW19
3 vrtačka s nástavcem Torx TX25
4 vodováha

5 svinovací metr
6 brnkačka
7 tužka

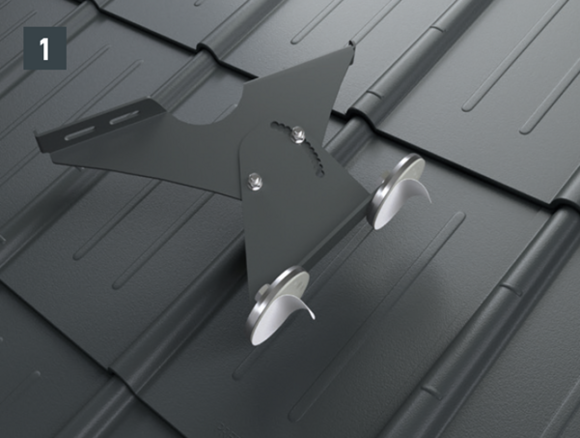

Označte horní hranu kruhové podložky. Dbejte při tom na oblasti možného umístění příslušenství PREFA. Doporučená ideální vzdálenost mezi spodní hranou falce k horní hraně kruhové podložky je 30 mm. Tato vzdálenost je uvnitř povolené oblasti montáže a zajišťuje možnost dalšího pokrývání krytinou PREFA nebo případnou výměnu střešních systémů PREFA (obr. 1).

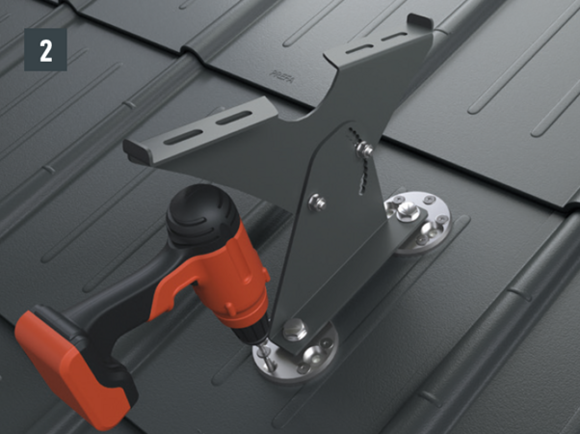

Sejměte ochrannou fólii kruhové podložky a nalepte ji na označené místo. Kruhovou podložku přišroubujte dodanými vruty se zápustnou hlavou 6,0 × 40 mm do všech šesti otvorů (obr. 2).

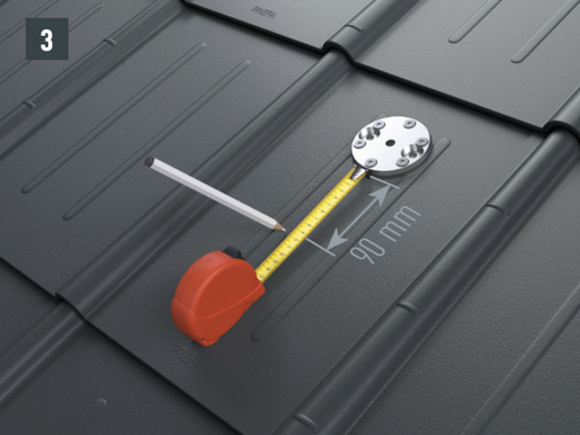

Označte vzdálenost 90 mm mezi kruhovými podložkami. Druhou kruhovou podložku vyrovnejte ve směru krokví, aby lícovala s horní kruhovou podložkou (obr. 3).
Sejměte ochrannou fólii kruhové podložky a nalepte ji na označené místo. Kruhovou podložku přišroubujte dodanými šrouby se zápustnou hlavou 6,0 × 40 mm do všech šesti otvorů (obr. 4).

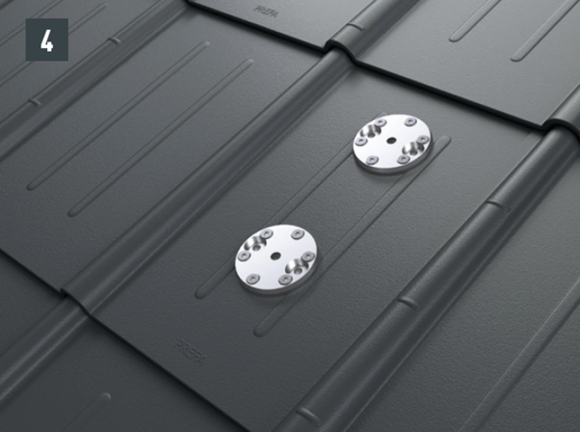

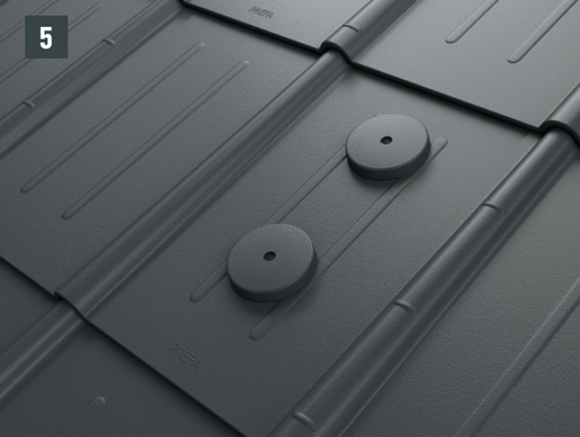

Na podložky nasaďte kruhové krytky (obr. 5).
Držák stoupací plošiny přišroubujte ke kruhovým podložkám dodanými šestihrannými šrouby s podložkami pomocí momentového klíče momentem 35 Nm (obr. 6).

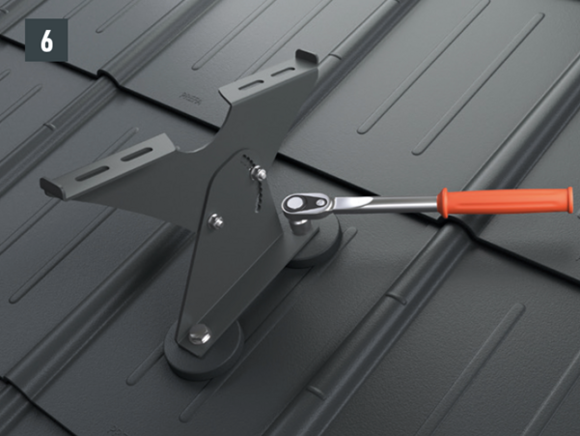

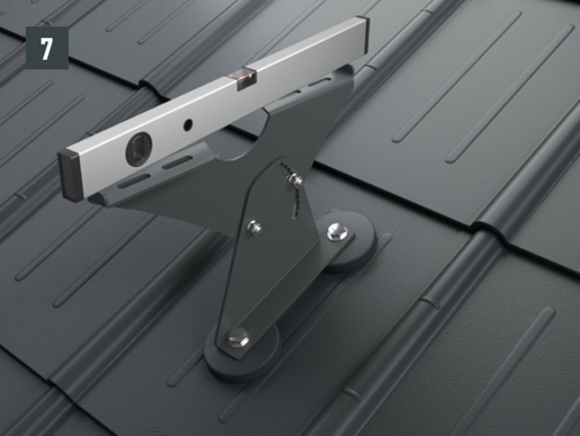

Stoupací plošinu (šířka 360 mm) vyrovnejte podle sklonu střechy (12°–55°) a momentovým klíčem přitáhněte šrouby na 20 Nm (obr. 7).
Stoupací plošiny připevněte minimálně dvěma držáky pomocí přiložených 4 ks šroubů s půlkulatou hlavou M6 × 60 mm, kladivových matic a plastových podložek.

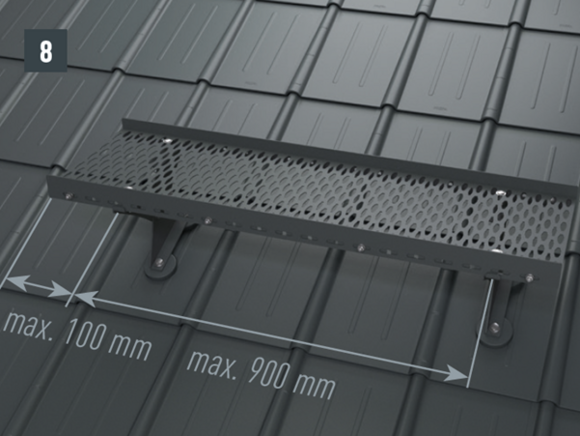

Maximální vzdálenost držáků je 900 mm, plošina může držáky bočně přesahovat maximálně o 100 mm (obr. 8).

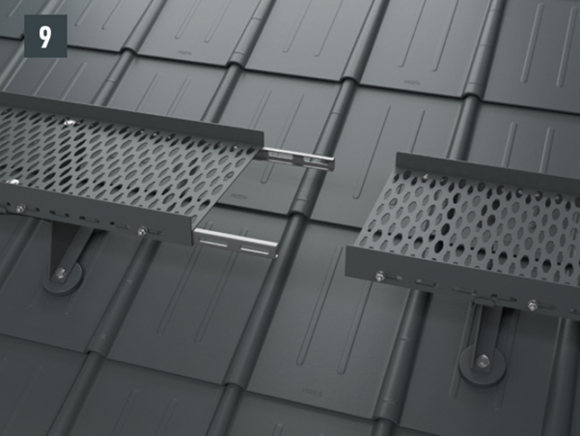

Díly spojky stoupací plošiny zasuňte do stoupací plošiny. Díly po stranách přišroubujte dodanými šrouby (obr. 9).

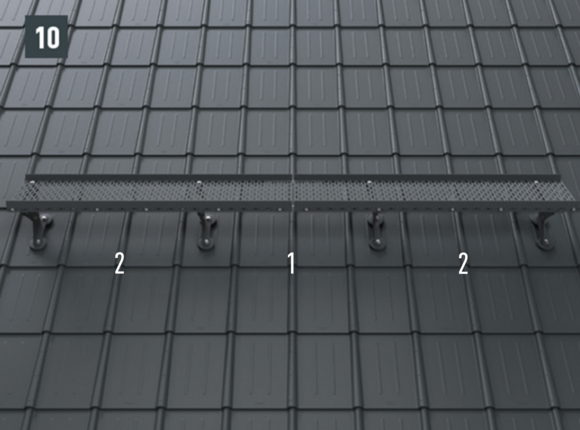

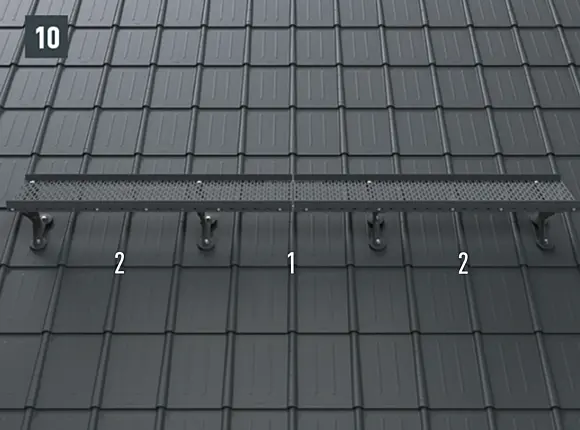

Za napojeným polem (1) musí vždy následovat nenapojené pole (2) (obr. 10).

dle EN 517 B

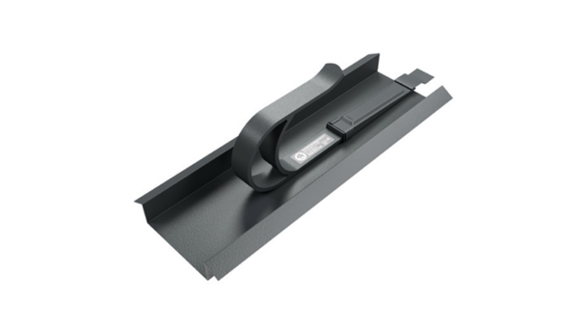

Bezpečnostní hák na montážní podložce

Bezpečnostní hák slouží jako kotevní bod na šikmých střechách dimenzovaný pro jednu osobu s osobním ochranným vybavením a tlumičem pádu dle EN 355. Vhodný pro zavěšení pokrývačských žebříků a pro uchycení pokrývačských lávek. Na bezpečnostní systém nikdy nezavěšujte nedefinovaná břemena. Bezpečnostní hák byl přezkoušen pro instalaci na střeše dle EN 517:2006 Typ-B (-y) ve všech směrech zatížení (také v ose y=směr hřeben). Nezapomeňte na pořízení fotodokumentace odborného upevnění na stavbě.

Podklad	Základním předpokladem je střešní systém PREFA, který byl položen podle platných norem/odborných pravidel, na plném bednění min. 24 mm a staticky nosná spodní konstrukce. Minimální průřez krokví: 80 × 100 mm.
Materiál	bezpečnostní hák - pozinkovaná ocel, práškově lakovaná krytka a falcovací pásek: Hliník 3005 (AlMn1Mg0.5) podle EN 573-3, upevňovací vruty: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4

Bezpečnostní pokyny

Bezpečnostní háky mohou instalovat pouze odborníci obeznámení se střešním bezpečnostním systémem v souladu s aktuálními technickými poznatky.
Bezpečnostní háky mohou instalovat resp. používat pouze osoby, které jsou seznámené s návodem na jejich používání a s platnými místními bezpečnostními předpisy, jsou tělesně i duševně způsobilé a jsou vyškolené v oblasti používání osobních ochranných pomůcek.
Kotevní bod je třeba projektovat, montovat a používat tak, aby při profesionálním používání osobních ochranných pomůcek nebyl možný pád přes hranu volného okraje. Je třeba dodržovat příslušné národní předpisy k prevenci úrazů.
Kotevní bod na střeše je určen pro namáhání ve všech směrech paralelně k montážní ploše.
Pro použití střešního bezpečnostního systému je nutné pozice kotevních bodů dokumentovat (např. nákres v půdorysu střechy).
Před použitím je třeba vizuálně prověřit celý bezpečnostní systém střechy z hlediska zjevných nedostatků  (např. volné šroubové spoje, deformace, opotřebení, koroze, vadná střešní krytina apod.). V případě pochybností o řádném fungování střešního bezpečnostního systému ho musí zkontrolovat odborník (písemný zápis).
Celý systém pro zajištění bezpečnosti práce na střeše musí být minimálně jednou ročně zkontrolován kvalifikovanou osobou.
Po zatížení pádem musí být další používání celého bezpečnostního systému zastaveno a musí být provedena kotrola odborníkem.
Případně je nutné bezpočnostní střešní háky vyměnit. Na schváleném bezpečnostním zařízení se nesmí provádět žádné změny.

Upozornění

Musí být dodrženy PREFA montážní směrnice, platné normy a odborná pravidla. Bezpečnostní háky se montují středově do krokví pomocí dodaných kotvících vrutů.
Hloubka ukotvení originálních vrutů do nosné konstrukce (do krokví) musí být minimálně 80 mm. Při montáži na falcované šablony 29 × 29, falcovaná šablony 44 × 44 a falcované střešní šindele je nutno použít nafalcovanou montážní podložku.
Při montáži na falcované tašky, střešní panely R.16 a střešní panely FX.12 může být v některých případech nutné použít nafalcovanou montážní podložku (např. když drážka nebo vlna krytiny vychází na krokev).
POZOR: Dodržujte u střešních systémů PREFA oblasti možného umístění příslušenství.

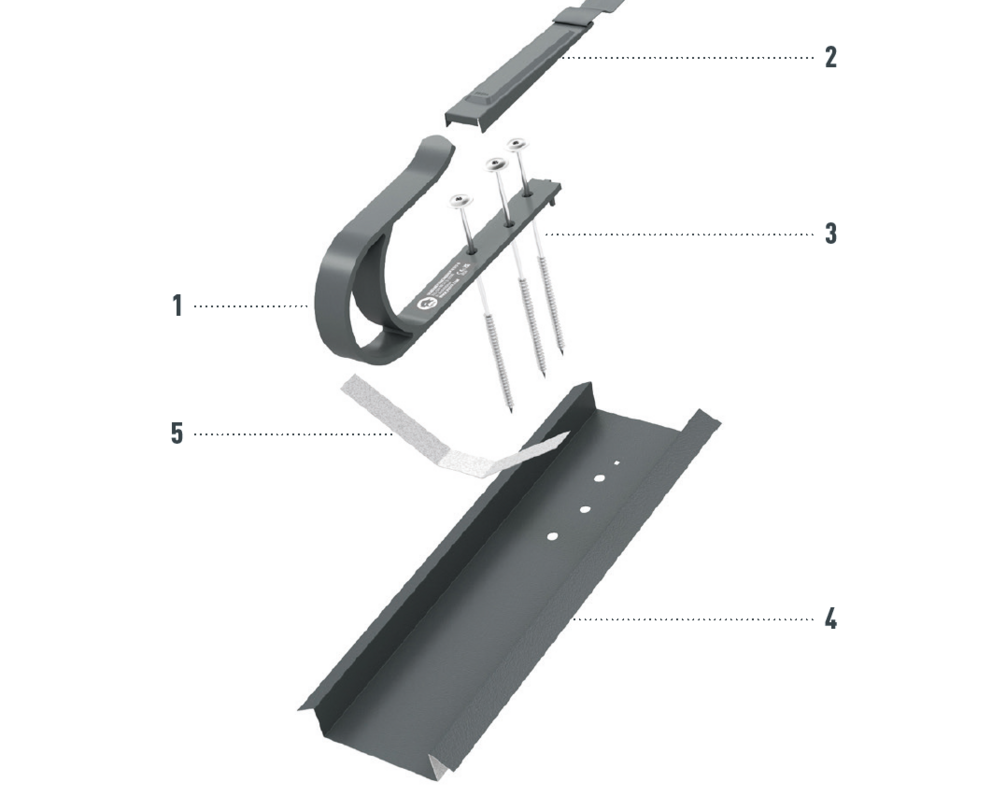

1 bezpečnostní hák EN 517 B
2 krytka
3 univerzální vrut do dřeva, 8 × 220 mm (dvouplášťová střešní konstrukce), resp. 8 × 120 mm (jednoplášťová střešní konstrukce)

4 případně montážní podložka (vždy nutná při použití PREFA falcovaných šablon a falcovaných šindelů)
5 těsnicí pásek do drážky

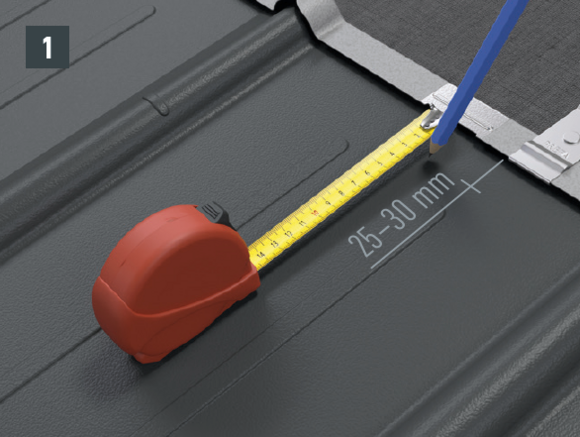

Označte střed krokve a cca 25–30 mm od horní drážky krytiny si nakreslete bod (obr.1).

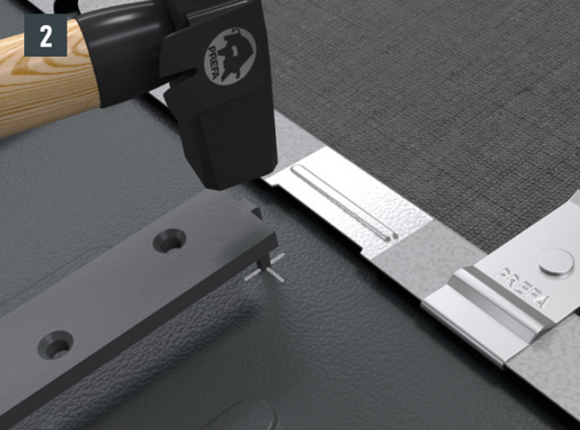

V označeném bodě přibijte hrot háku skrz krytinu do bednění a zajistěte tak hák dočasně na střešní ploše (obr.2).

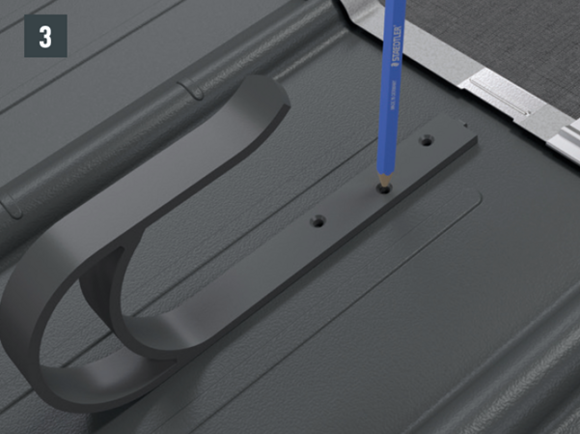

Přeneste pozice otvorů v háku na krytinu PREFA (obr.3).

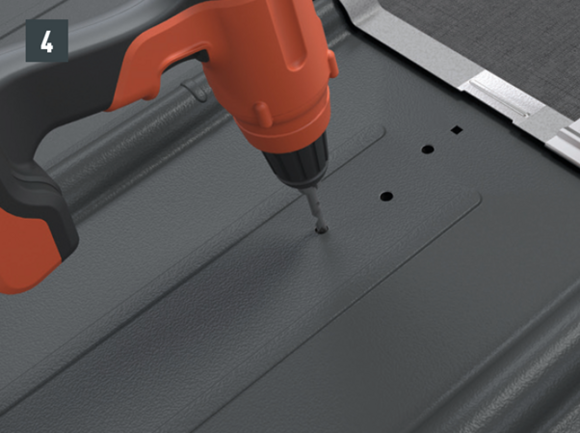

Předvrtejte díry pomocí vrtáku Ø 5 mm (obr. 4).

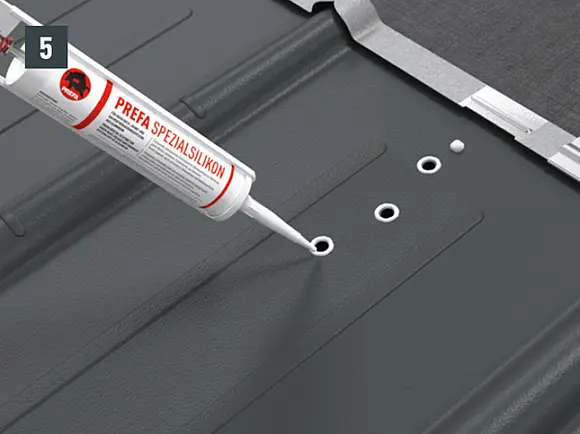

Kolem děr naneste těsnicí hmotu (obr. 5).

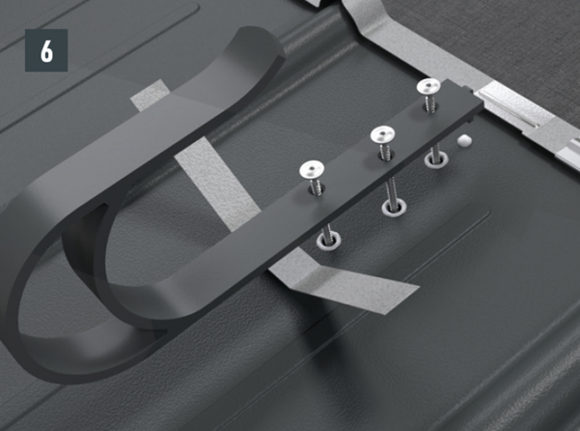

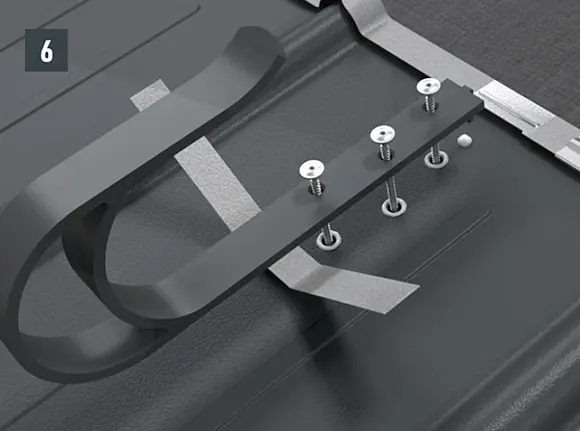

Nasaďte vruty, pod hákem podvlékněte falcovací pásek 0,7 × 22 × 250 mm a poté vruty pevně utáhněte. Hloubka ukotvení originálních vrutů do nosné konstrukce (do krokví) musí být minimálně 80 mm (obr. 6).

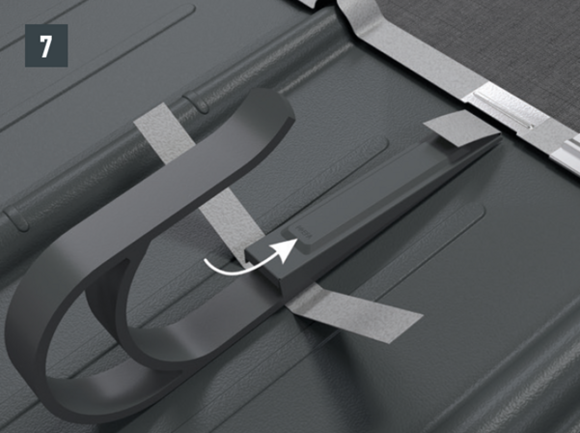

Nasaďte krytku držáku, zasuňte ji do horní ležaté drážky a její horní část ohněte a nad drážkou přitlučte k podkladu (obr. 7).

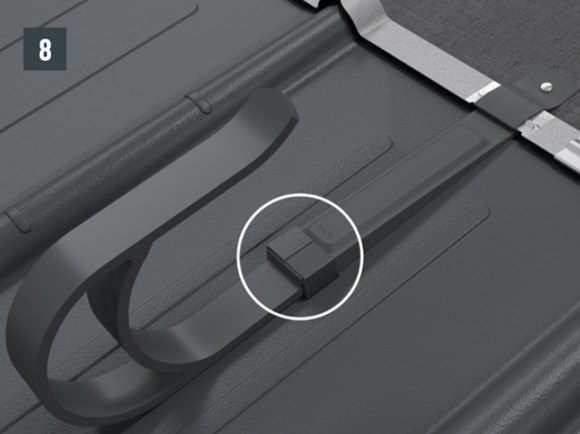

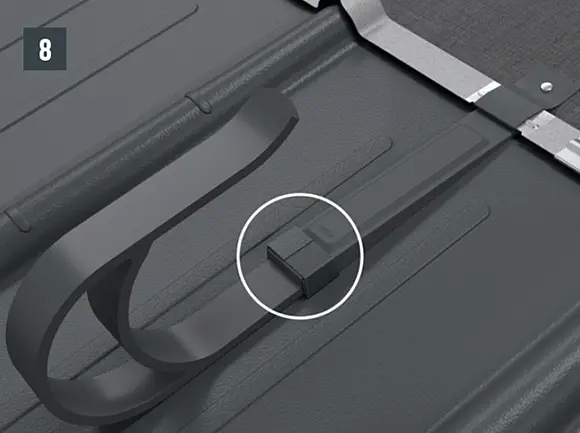

Následně připevněte spodní část krytky zafalcováním pásku (obr. 8).

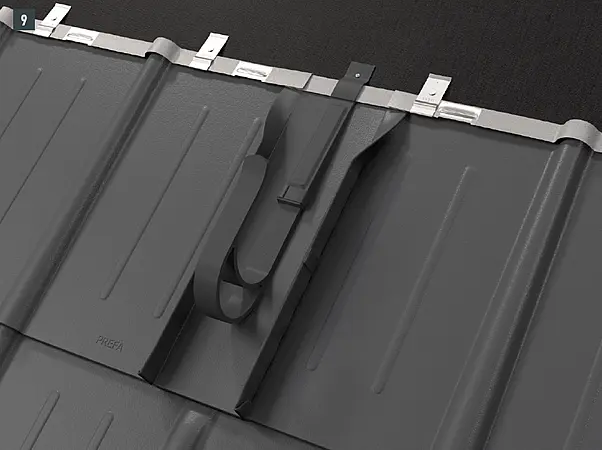

Bezpečnostní hák na montážní podložce.

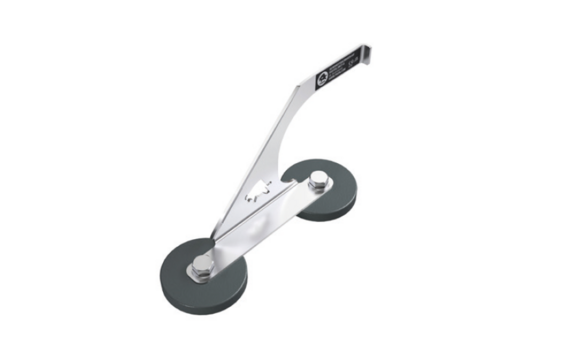

Bezpečnostní hák slouží jako kotevní bod na šikmých střechách dimenzovaný pro jednu osobu s osobním ochranným vybavením a tlumičem pádu dle EN 355. Vhodný pro zavěšení pokrývačských žebříků a pro uchycení pokrývačských lávek. Nezapomeňte na pořízení fotodokumentace odborného upevnění na stavbě.

Podklad	Základním předpokladem pro odbornou montáž je střešní systém PREFA, který byl položen podle platných norem/odborných pravidel, a staticky nosná dřevěná spodní konstrukce (krokve min. 8/8 cm s plným bedněním min. 24 mm, při nadkrokevní tepelné izolaci min. 10 × 14 cm).
Materiál	Bezpečnostní hák: nerez 1.4301 kruhové podložky: EN AW 2007 AlCuPbMgMn plošná těsnění: silikonová podložka krytky: PREFALZ barvený svitkový plech Kotvicí šrouby: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 připevňovací šrouby/připevňovací matice a podložky: nerez, kvalita 1.4301

Bezpečnostní pokyny

Před použitím je třeba vizuálně prověřit celý bezpečnostní systém střechy z hlediska zjevných nedostatků (např. volné šroubové spoje, deformace, opotřebení, koroze, vadná střešní krytina). V případě pochybností o bezpečném fungování střešního bezpečnostního systému ho musí zkontrolovat odborník (písemný zápis).
Bezpečnostní háky na kruhových podložkách mohou instalovat resp. používat pouze osoby, které jsou seznámené s návodem na jejich používání a s platnými místními bezpečnostními předpisy, jsou tělesně i duševně způsobilé a jsou vyškolené v oblasti používání osobních ochranných pomůcek.
Bezpečnostní háky na kruhových podložkách mohou instalovat pouze odborníci obeznámení se střešním bezpečnostním systémem v souladu s aktuálními technickými poznatky.
Bezpečnostní systém je třeba projektovat, montovat a používat tak, aby při profesionálním používání osobních ochranných pomůcek nebyl možný pád přes hranu volného okraje. Je třeba dodržovat příslušné národní předpisy k prevenci úrazů.
Umístění kotevních bodů střešního bezpečnostního systému je třeba dokumentovat plány (např. nákresem do půdorysu střechy).
Celý systém pro zajištění bezpečnosti práce na střeše musí být minimálně jednou ročně zkontrolován kvalifikovanou osobou.
Po zatížení pádem musí být další používání celého bezpečnostního systému zastaveno a musí být provedena kotrola odborníkem. Případně je nutné bezpečnostní háky vyměnit.
Na bezpečnostním háku nesmí být prováděny žádné změny.
Nerezová ocel NESMÍ přijít do kontaktu s brusným prachem nebo ocelovým nářadím. To by způsobilo korozi.

Upozornění

U všech střešních systémů PREFA se může ukázat nutnost použít montážní podložku (např. když falc nebo vlna krytiny leží v oblasti krokví). Kruhové podložky bezpečnostních háků se nesmí umisťovat na falc ani na vlnu krytiny PREFA.
POZOR: Dodržujte u střešních systémů PREFA oblasti možného umístění příslušenství.

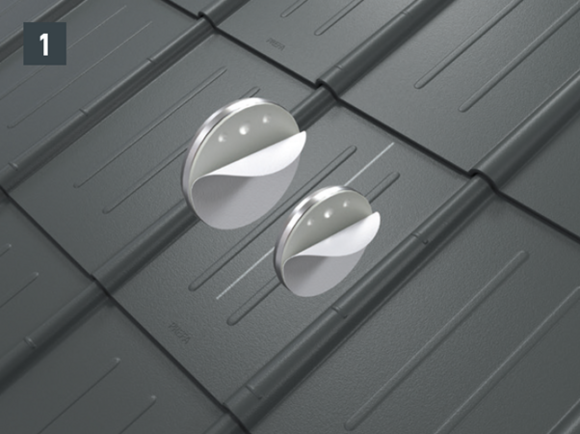

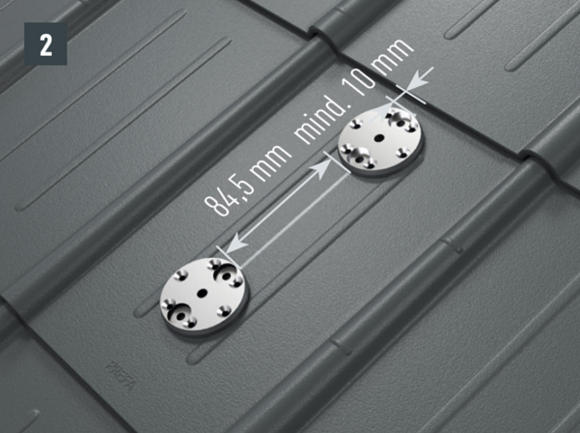

Označte si na krytině střed krokve. Mezi vnější hranou horní kruhové podložky a nad ní umístěnou ležatou drážkou musí být vzdálenost min. 10 mm. Vnitřní vzdálenost mezi oběma kruhovými podložkami musí být 84,5 mm. Pro upevnění systému do krokve musí vrtané otvory (∅ 8,5 mm) ležet v ose držáku – připevňovací vruty v jedné ose s krokví. Sejměte ochrannou fólii ze zadní strany kruhových podložek a kruhové podložky ve správné poloze nalepte (obr. 1 a 2).

Upozornění

Kruhové podložky se nesmí umisťovat na falc ani na vlnu krytiny PREFA. Dodržujte u jednotlivých střešních produktů oblasti možného umístění příslušenství. V některých případech se může ukázat nutnost použít nafalcovanou montážní podložku (např. když falc nebo vlna krytiny leží v oblasti krokví).

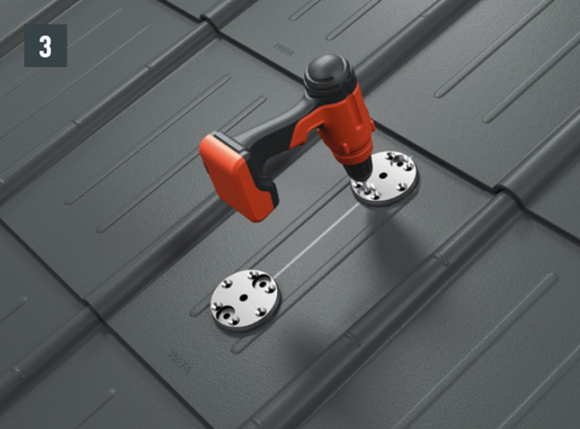

Vrtákem o ∅ 4,1 mm předvrtejte do spodní konstrukce otvory pro vruty do hloubky cca 50 mm (obr. 3).

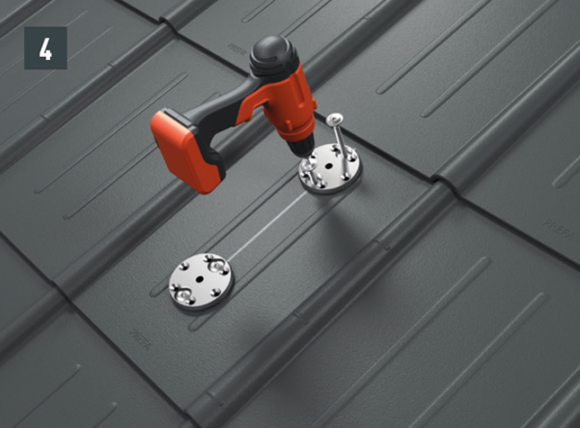

Každou podložku pevně přišroubujte do krokve 2 Upevňovací vruty 8 × 220 mm (u dvouplášťové skladby) nebo 8 × 120 mm (u jednoplášťové skladby) na krokvi tak, aby plošné těsnění bylo přitlačeno na střešní krytinu/spodní konstrukci. Při správném provedení se ploché těsnění směrem ven mírně vyboulí (nástavec na vrtačku: Torx TX40) (obr. 4).

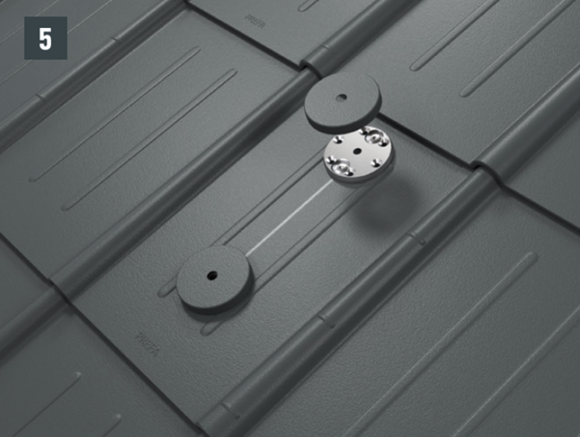

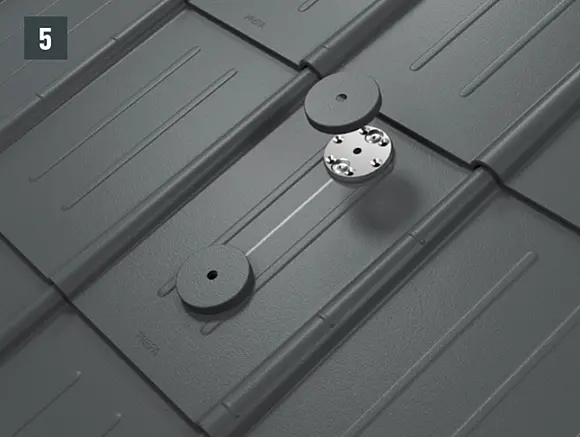

Na podložky nasaďte krytky (obr. 5).

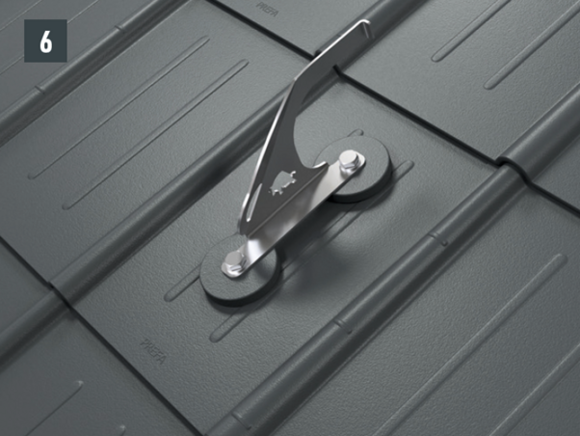

Bezpečnostní hák přišroubujte dvěma šestihrannými šrouby (M12) k podložkám (SW 19; moment: 35 Nm) (obr. 6).
