Spodní konstrukce

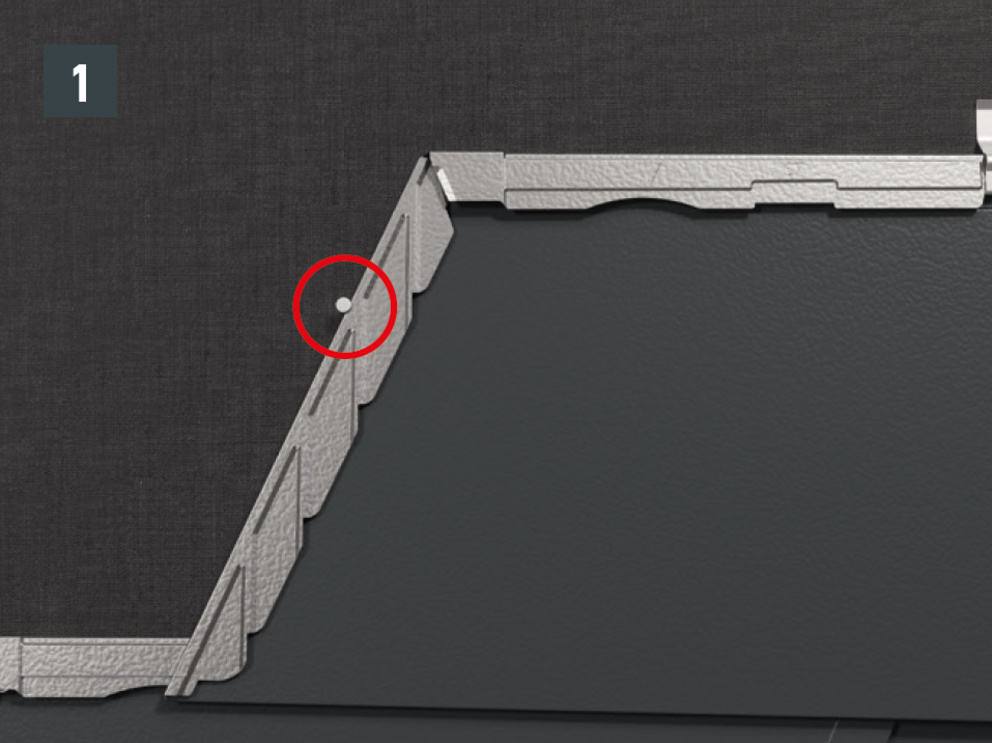

První falcovaný šindel DS.19 v každé řadě lze vlevo vedle šikmé drážky fixovat hřebíkem, aby se tak zabránilo bočnímu posunu (obr.1).

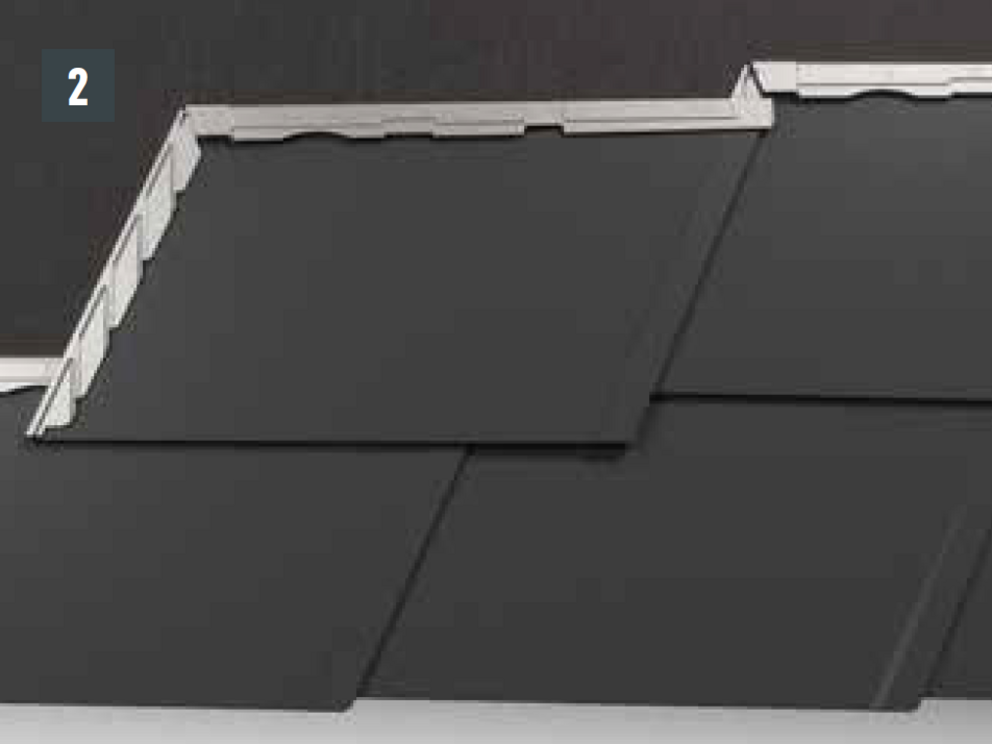

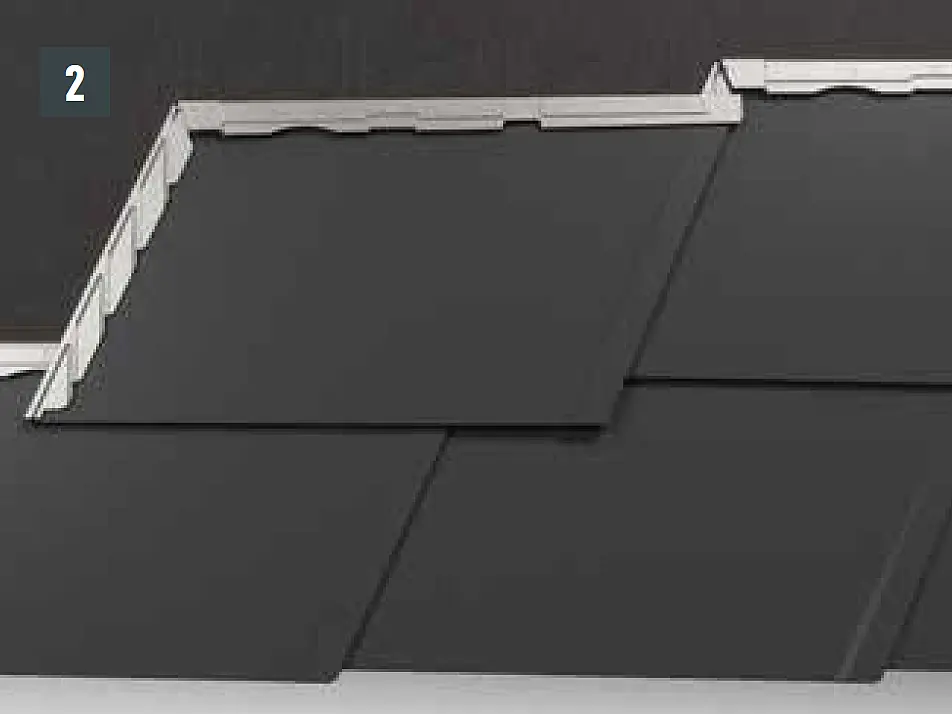

Falcovaný šindel DS.19 usaďte přesně na místo a zasuňte do drážek (obr. 2).
Připevňujte falcovaný šindel DS.19 výhradně ve vylisovaném vybrání označeném „H“, a to jednou patentovou příponkou a jedním vroubkovaným hřebíkem 2,8/25, který je součástí dodávky (viz obrázek v kapitole Směr pokládky a kotvení).
Na šikmých stranách dolů směřujích drážek nesmí být umístěny žádné příponky (nebezpečí kapilární vzlínavosti).

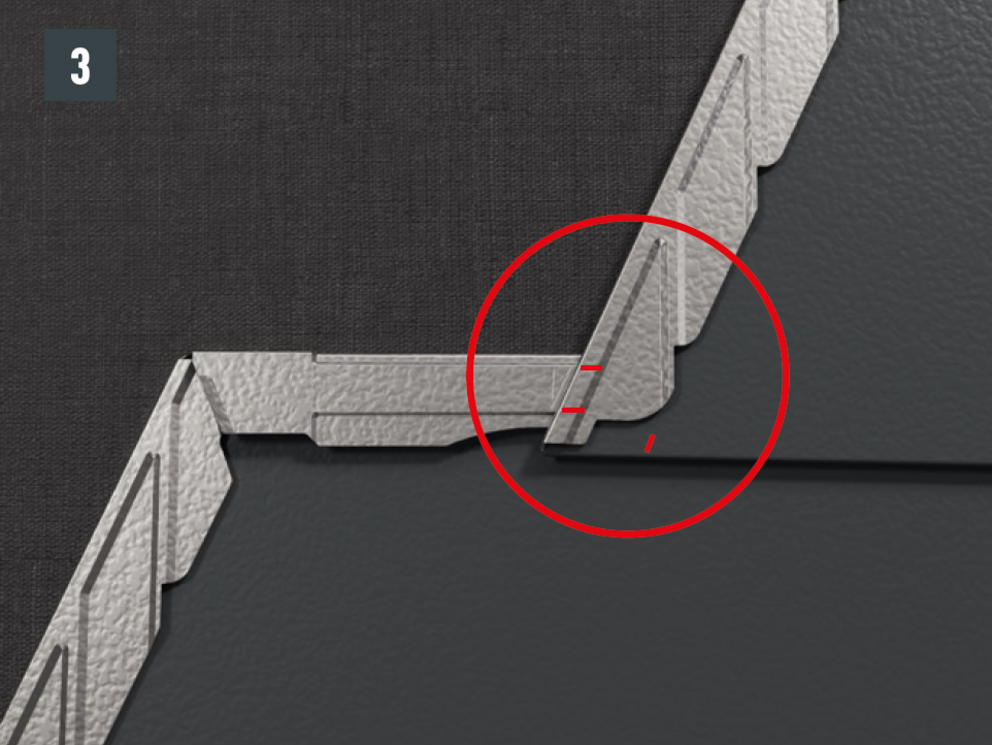

Značka na spodním zpětném ohybu šindele označuje polohu šikmo dolů směřující drážky následujícího falcovaného šindele DS.19 (obr. 3).
Obě značky na šikmé drážce falcovaného šindele DS.19 označují spodní a horní konec prolisu na horním zpětném ohybu falcovaného šindele DS.19 pod ním (obr. 3).
Řiďte se přesně všemi značkami.
Přesná montáž je zřetelně viditelná podle vyrovnaných sněhových háků.

Upozornění

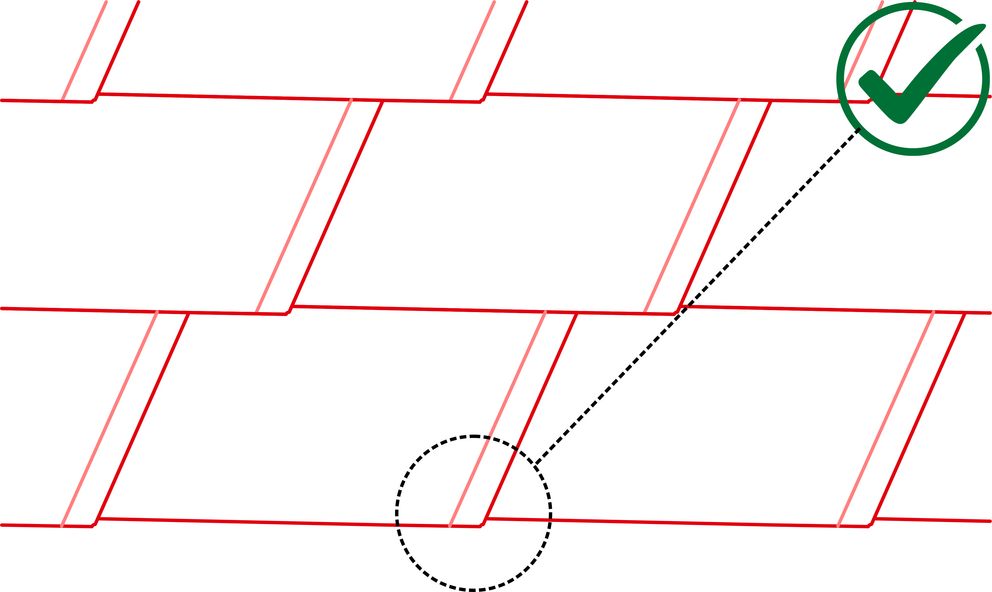

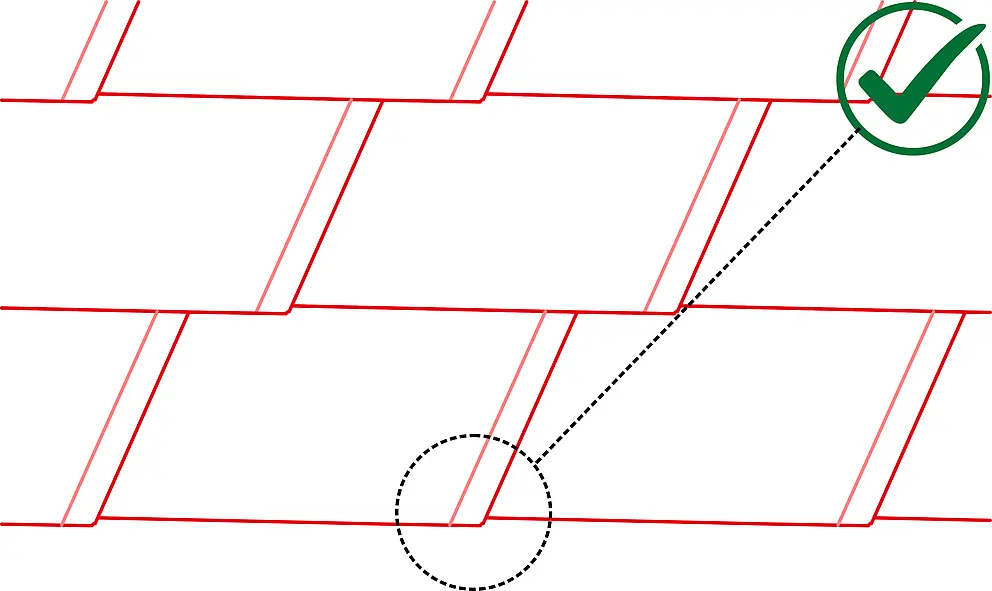

Vzhledem k mírně kónickému tvaru falcovaného šindele DS.19 je třeba při montáži poněkud spustit jeho patu. Toto spuštění dodržujte také při pokládce prvních falcovaných šindelů DS.19 každé řadě tak, že první šindel DS.19 nezatlačíte zcela nahoru do podkladního pásu resp. do falcu. Spusťte patu prvních falcovaných šindelů DS.19 tak, aby horní drážky krytiny byly po celé délce v jedné přímce.
Je třeba se vyhnout přetlačování prvních šindelů DS.19. Přesvědčte se také, že při napojení na úžlabí jsou horní drážky krytiny po celé délce v jedné přímce.
