Výměna falcované šablony 44 × 44

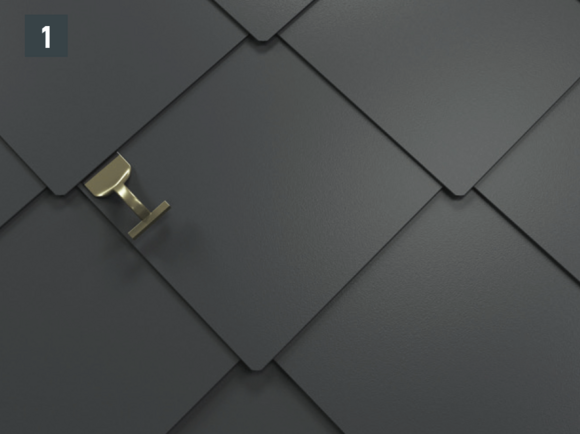

  • Pomocí lopatky přeložníku otevřete drážku falcovaného šindele (obr. 1).

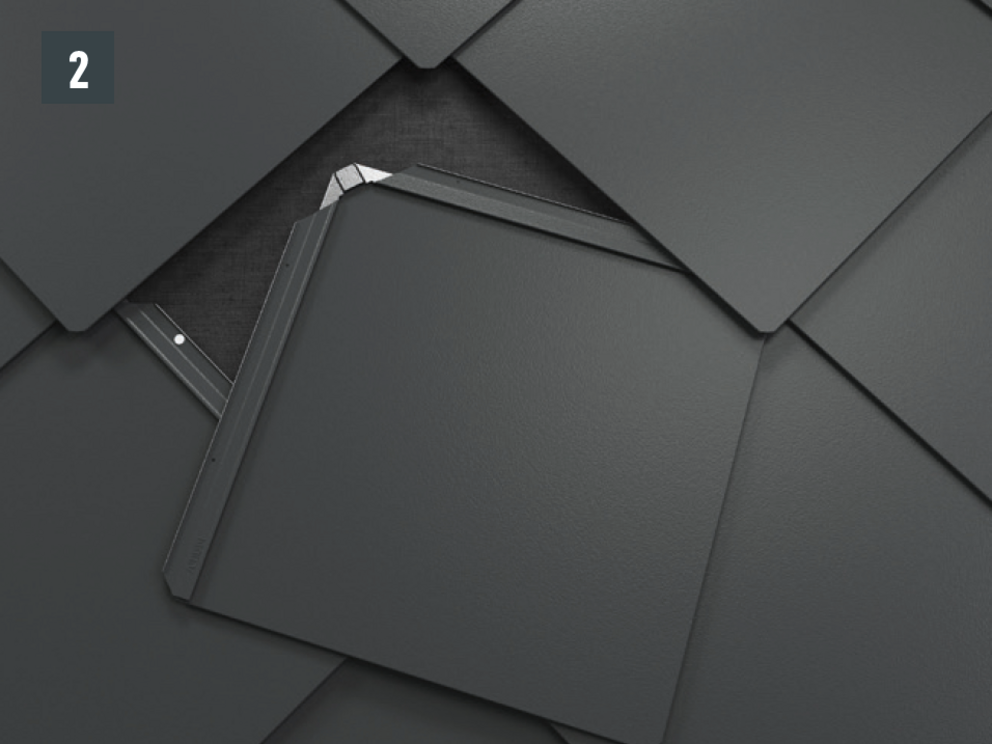

  • Vytáhněte hřebíky a vyjměte poškozenou falcovanou šablonu 44 × 44 (obr. 2).

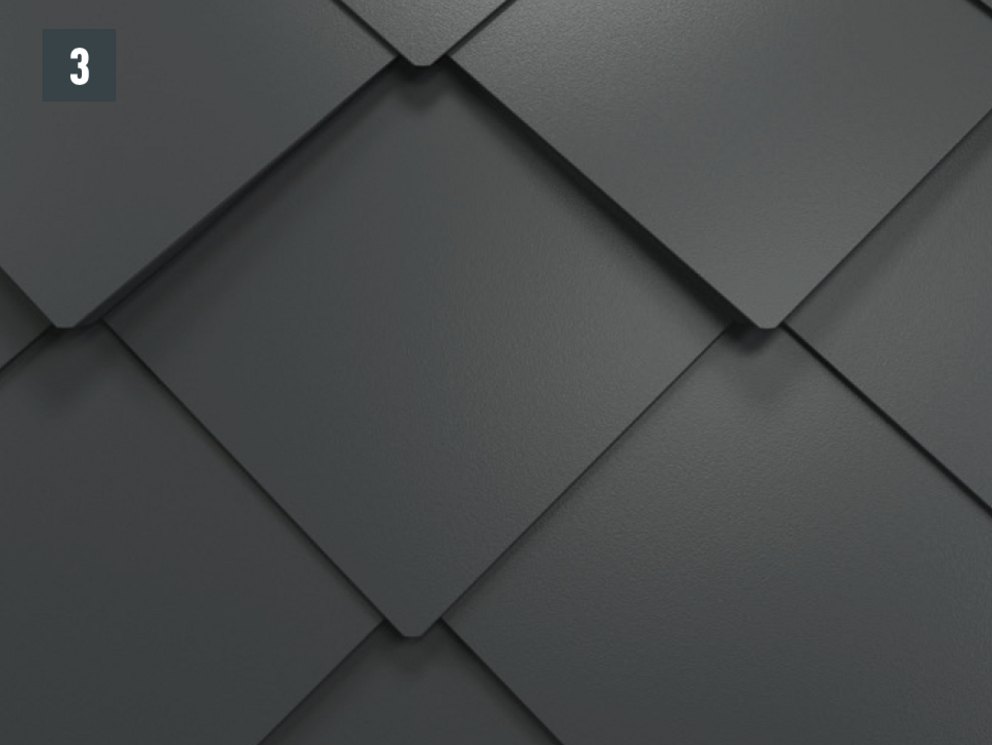

  • Pootevřete lehce horní falc nové šablony 44 × 44, zasuňte ji směrem nahoru a upevněte (obr. 3).
    POZOR: Zvolte polohu nových vroubkovaných hřebíků tak, aby nebyly zatlučeny do již existujícího otvoru pro hřebík!

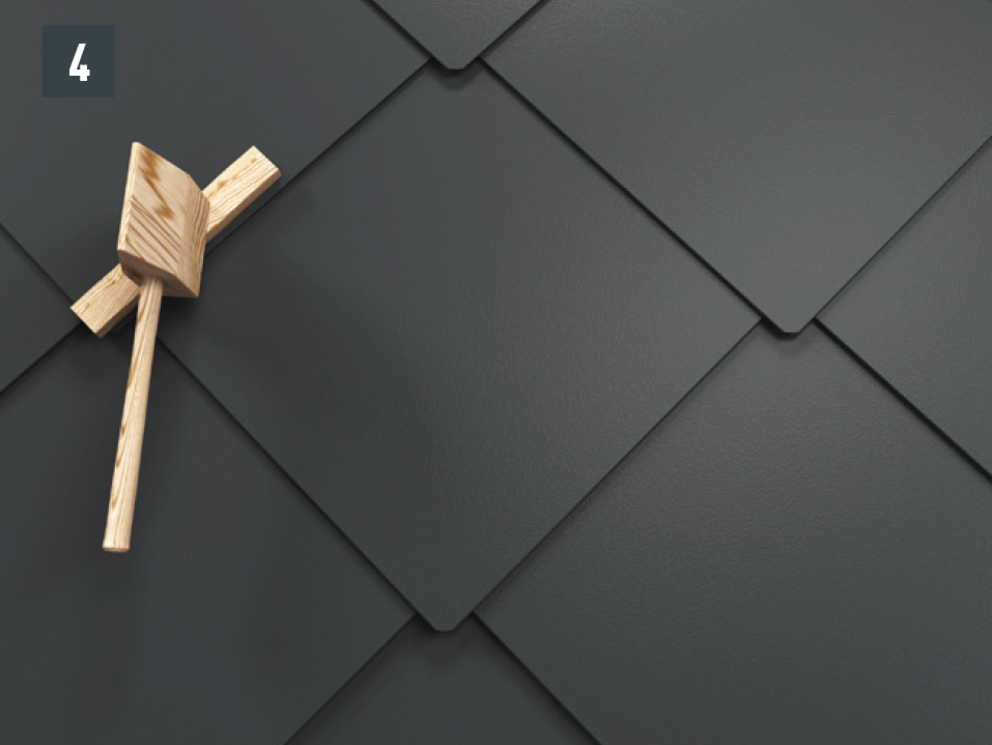

  • Drážky pečlivě upravte a uveďte je do původního stavu (obr. 4).
