Montážní příručka
Montážní příručka
Vyberte prosím jednu nebo více kapitol ke stažení.
Obsah dokumentu
Solární systémy Solární panel PREFALZ Informace o výrobku Příchytka vnitřní/koncová, pojistka proti posunu solárního panelu PREFALZ 500/600

Příchytka vnitřní/koncová, pojistka proti posunu solárního panelu PREFALZ 500/650

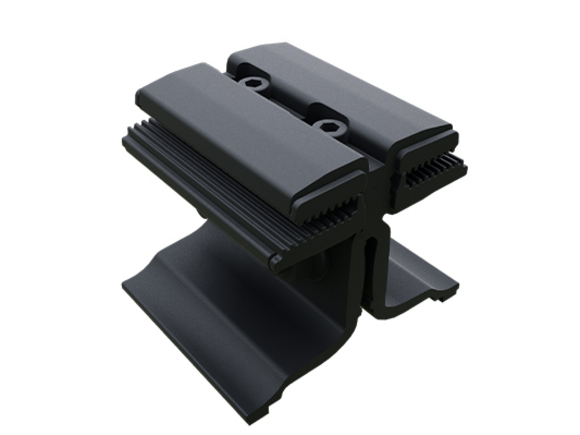

Solární příchytka vnitřní pro PREFALZ 500/650
Pojistka proti posunu solárního panelu PREFALZ 500/650

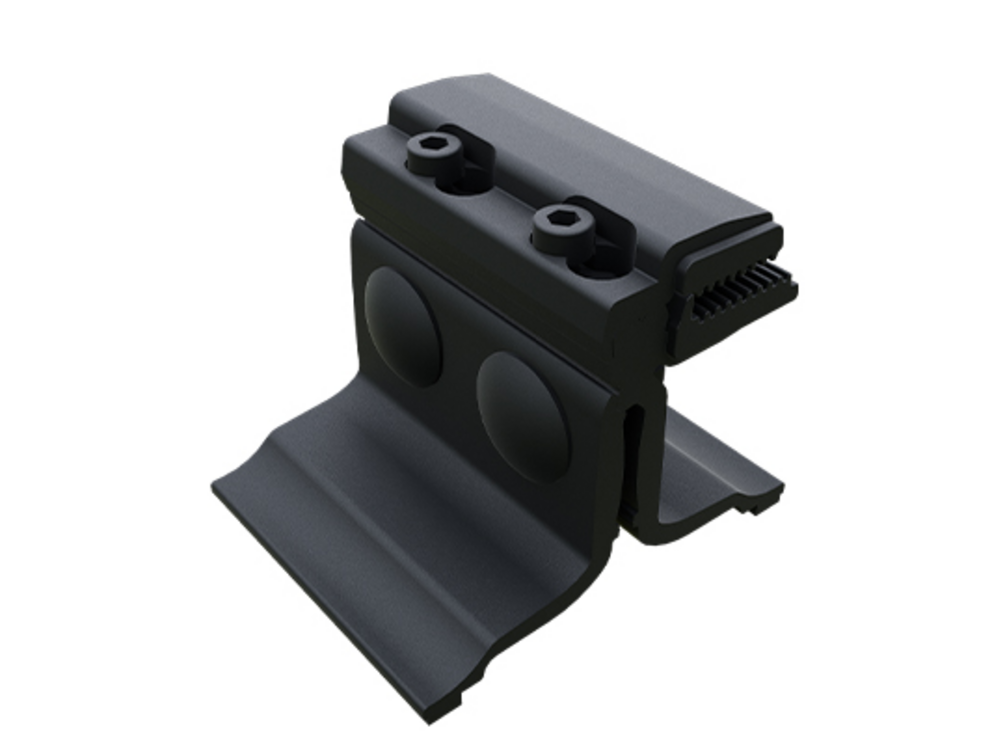

Solární příchytka koncová pro PREFALZ 500/650

Technické údaje

Kotvení

Přichycení na dvojitou stojatou drážku PREFALZ (výška drážky 25 mm)

Barva

černá eloxovaná

Součásti

Hliníková spodní část příchytky
2 vratové šrouby A2 M10 × 25
2 šestihranné matice A2 M10
2 upevňovací vruty A2 M6 × 20 (vnitřní šestihran 5 mm)
Hliníková horní část příchytky
Vložka EPDM

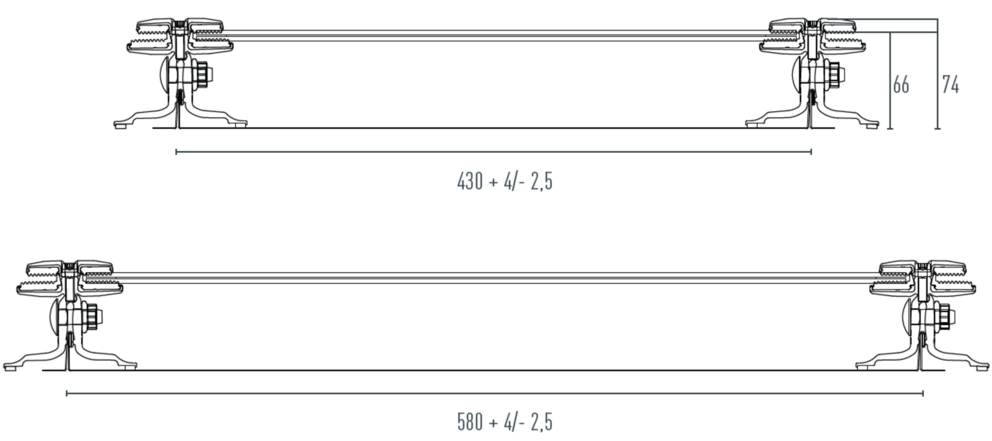

Vzdálenost drážky vč. tolerancí

Upozornění

Vezměte prosím na vědomí, že pásy s dvojitou spodní drážkou musí být z důvodu menšího úbytku drážky o 10 mm oříznuty, aby bylo dosaženo osového rozměru 430/580! Montáž na pásy s dvojitou spodní drážkou není možná, a to v důsledku většího úbytku drážky 10 mm.

zpět Další

Poznámka

Lze stáhnout pouze obsah z jedné kategorie produktů. Pokud potřebujete obsah z více kategorií, vytvořte prosím pro každou produktovou oblast samostatný soubor ke stažení.
