Montáž solárního panelu PREFALZ

Umístění příchytek

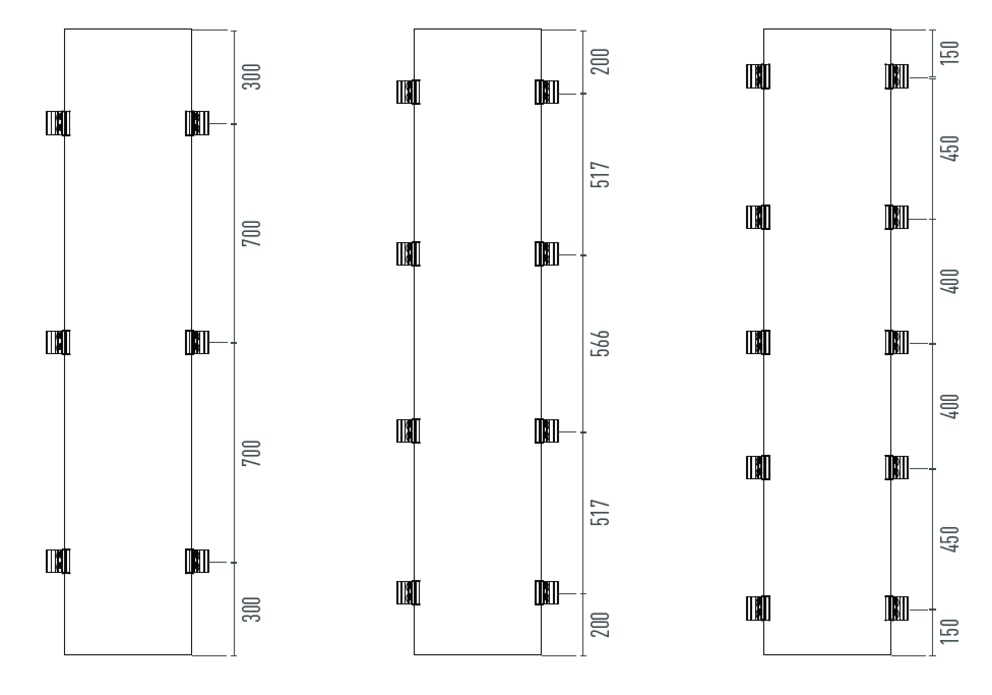

Náčrt zobrazuje tři různé varianty pro montáž solárního panelu PREFALZ s 6, 8 nebo 10 kotevními body. Ilustrace uvádí, v jaké vzdálenosti je třeba namontovat příchytky podle požadované varianty.

Upozornění

Varianta, která má být použita, je závislá na místních podmínkách i na zatížení větrem a sněhem. Společnost PREFA k tomuto účelu poskytuje výpočetní nástroj, který si můžete vyžádat na webových stránkách nebo prostřednictvím technického oddělení na zakaznickyservis@prefa.com .

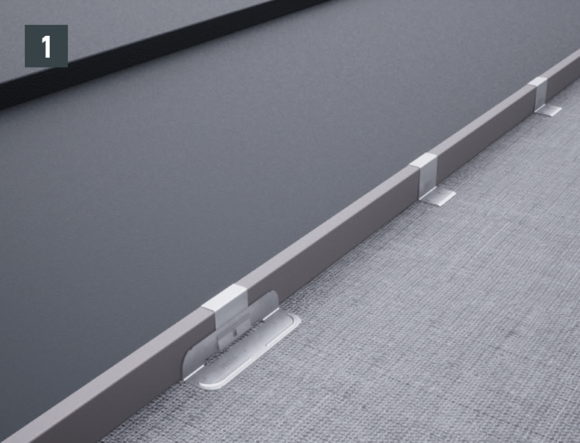

Nesmí být překročena maximální vzdálenost mezi příponkami 33 cm od jednoho středu příponky ke druhému (obrázek 1).

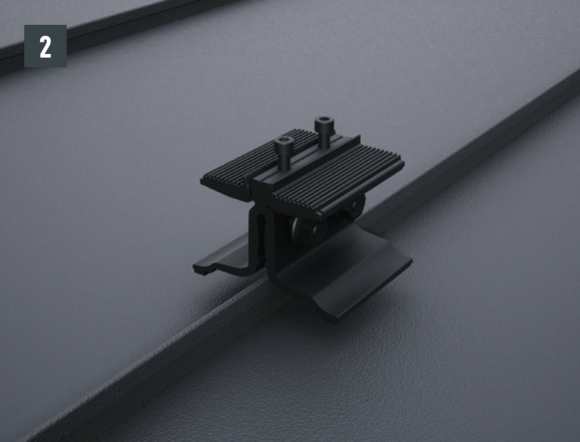

V oblasti příchytek dbejte na čistý podklad. Díky symetrickým upínacím čelistem je možné libovolné umístění na drážce (obrázek 2).

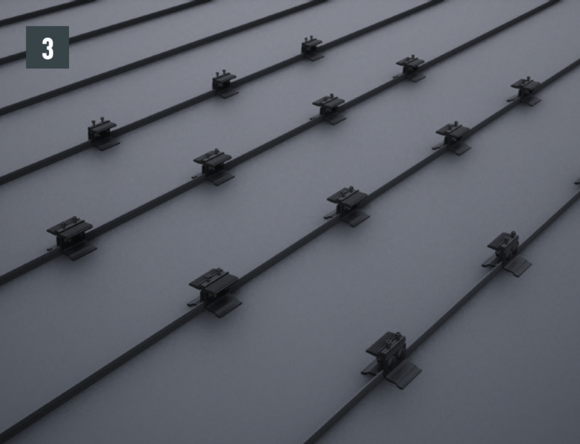

Polohování a lineární orientace spodních částí příchytek podle potřebného počtu v závislosti na statickém dimenzování dle plánu pokládky (obrázek 3).

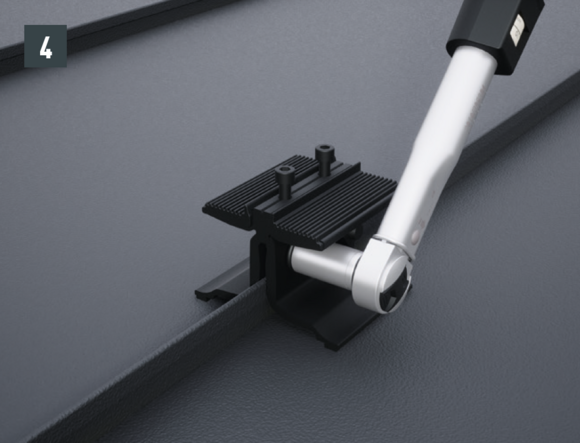

Obě matice z ušlechtilé oceli utáhněte momentem 35 Nm. Přitom dbejte na to, aby byly vždy nejdříve utaženy levé ze dvojice matic, aby nedošlo k případnému vychýlení příchytky (obrázek 4).

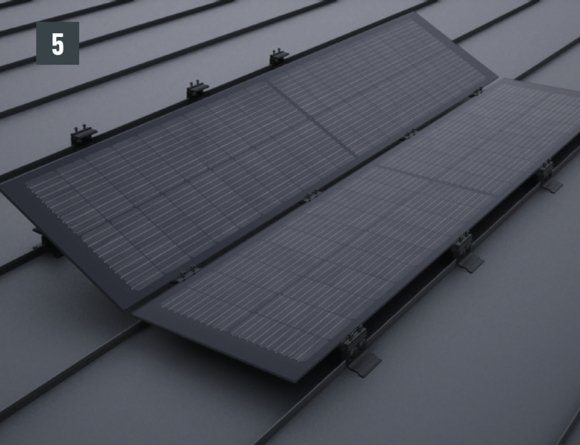

Vložení panelů a spojení kontaktů konektorů dle plánu stringů. Je třeba dbát na středové umístění solárních panelů na spodních částech příchytek a správné umístění vložek EPDM (obrázek 5).

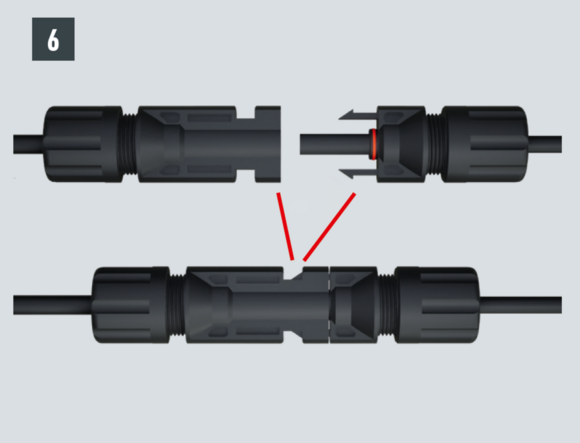

Spojení solárních konektorů/zásuvek (obrázek 6).

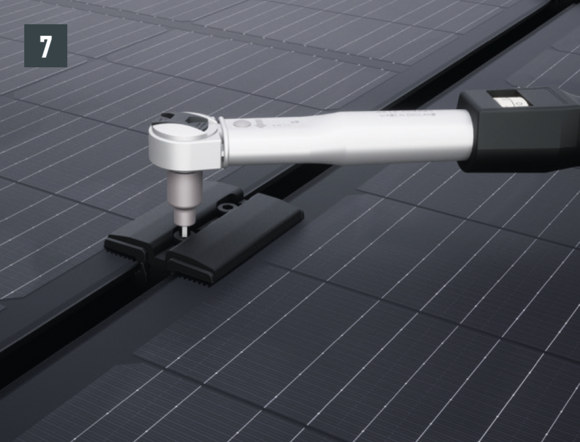

Umístění horních částí příchytek a utažení šroubů s vnitřním šestihranem momentem 10 Nm (obrázek 7).

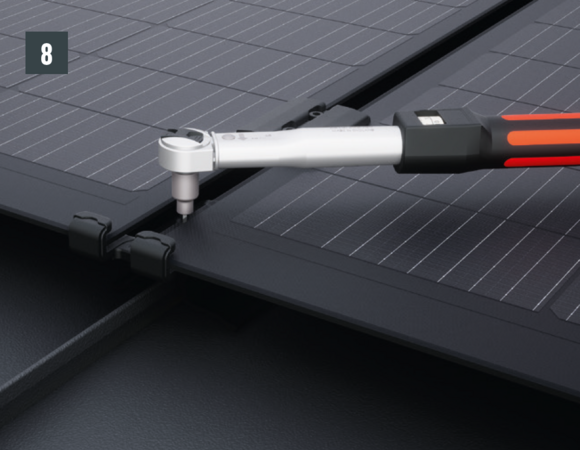

Nasazení pojistky proti posunu solárního panelu podél spodní hrany panelu každé řady a utažení šroubů s vnitřním šestihranem s 10 Nm (obrázek 8).

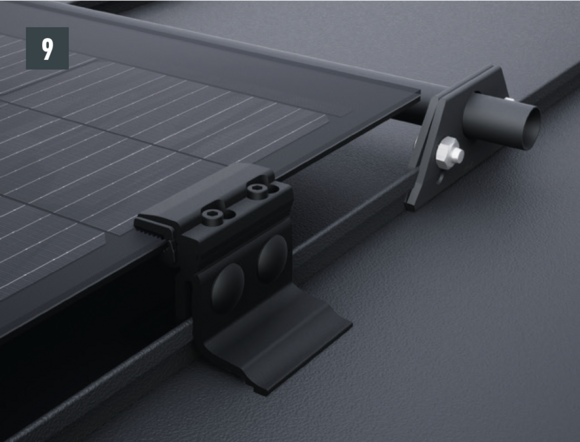

Nad solárními panely lze nainstalovat protisněhové zábrany, které chrání kabeláž (obrázek 9). Protisněhové prvky celé střešní plochy je třeba posuzovat samostatně!

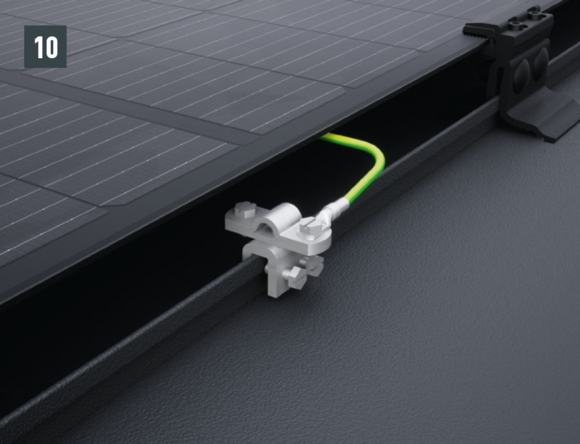

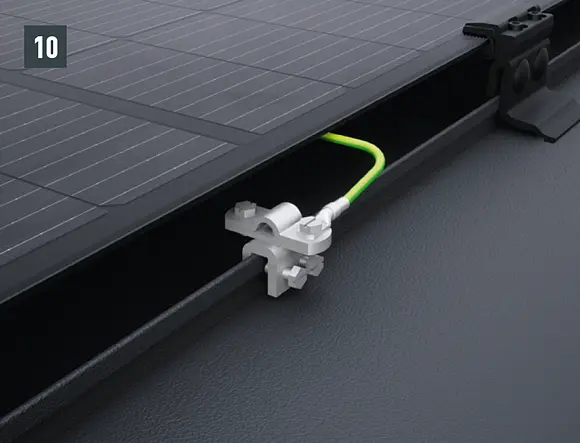

Instalace vedení pro vyrovnání potenciálů se provádí pro každou souvislou střešní plochu (obrázek 10).
