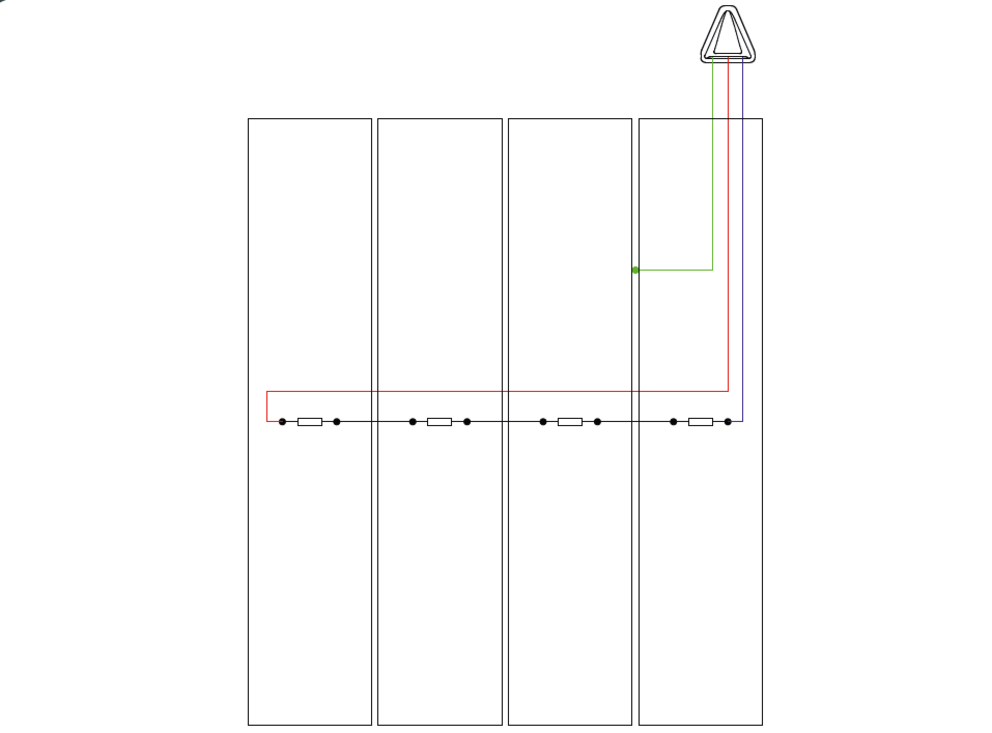

Systém solárních panelů PREFALZ vyžaduje pro každý string jeden přívod a jeden vývod. V následujícím schématickém náčrtu kabeláže je k lepšímu porozumění přívod zobrazen modře, vývod červeně, vyrovnání potenciálů zeleně a vedení panelů černě.
Vezměte prosím na vědomí, že přívody a vývody, spojovací vedení a vedení pro vyrovnání potenciálů musí být vedeny v elektroinstalační trubce odolné vůči UV záření. Přímo na střešní ploše nesmí ležet žádná nechráněná vedení. Vhodné provedení je třeba zkonzultovat s elektrikářem, který práce provádí.
