PREFA solar haubna pro provlékání kabelů u fotovoltaických systémů na střešních krytinách PREFA.
Materiál |
Hliník (1,2 mm; EN AW 1050 A) |
|---|---|
Barva |
přírodní nebo práškové lakování ve standardních barvách |
Součásti |
1 x průchodka DM 32–35 mm |
Sklon střechy |
od 3° lepeno pomocí speciální lepicí sady PREFA |
Umístění solar haubny a vyznačení obrysu. Následně vyznačte oblast lepení (25 mm) a výřez trubkové manžety. Vyřezání a vytažení okraje kruhové oblasti.
Vyvrtejte otvor v potřebném průměru, nalepte trubkovou manžetu a prostrčte vlnitou hadici. Lepené plochy lehce obruste, očistěte a nechte zaschnout. Průchodku propíchněte šroubovákem.
Naneste speciální lepidlo po obvodu a protáhněte vlnitou hadici průchodkou. Následně nasaďte solar haubnu a přitlačte ji uprostřed.
Upozornění
Vlnitá hadice není součástí dodávky.
K usnadnění prostrčení vlnité hadice naneste na trubkovou manžetu a průchodku mastek. Ohnutí vlnité trubky o 90° ve směru okapu usnadní nasazení solar haubny.
Vlnitá hadice musí po výstupu ze solar haubny vést minimálně 30 cm rovnoběžně se střechou.
Dokud lepidlo neztvrdne, můžete solar haubnu v případě potřeby udržovat v dané poloze externími pomůckami.
Barva |
standardní barvy PREFA |
|---|---|
Materiál |
barevně povlakovaný hliník (0,7 mm; EN AW 3005) |

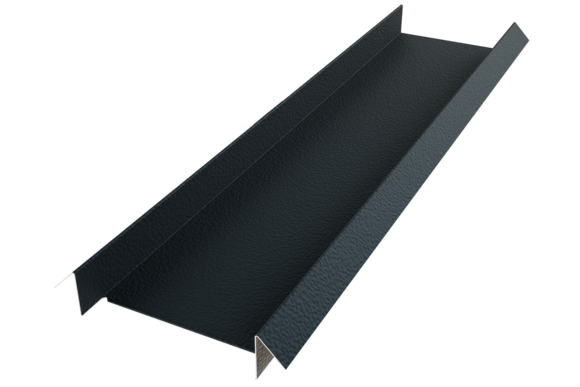

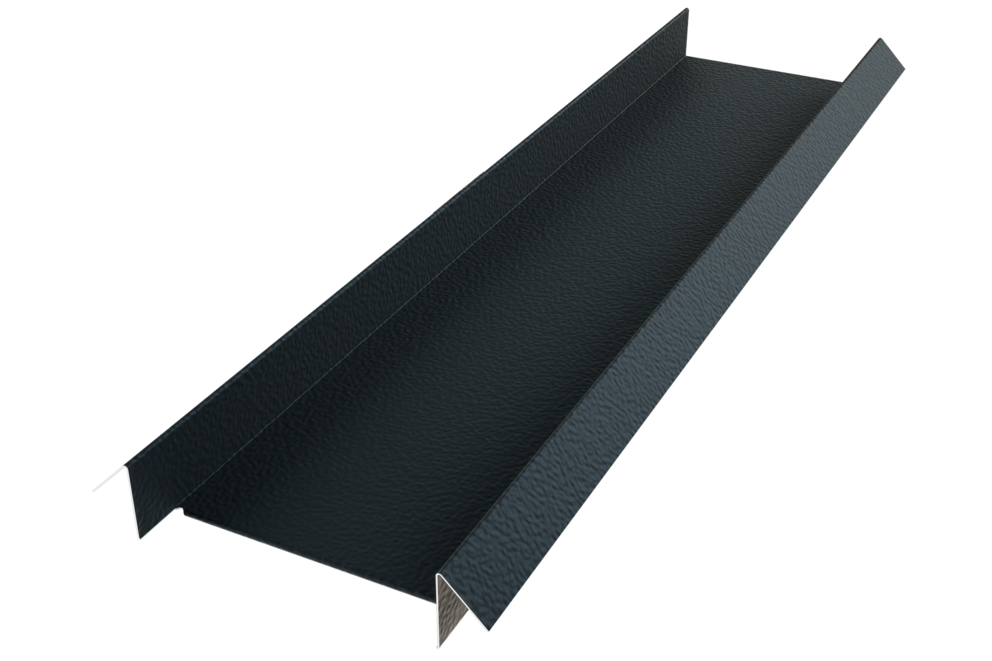

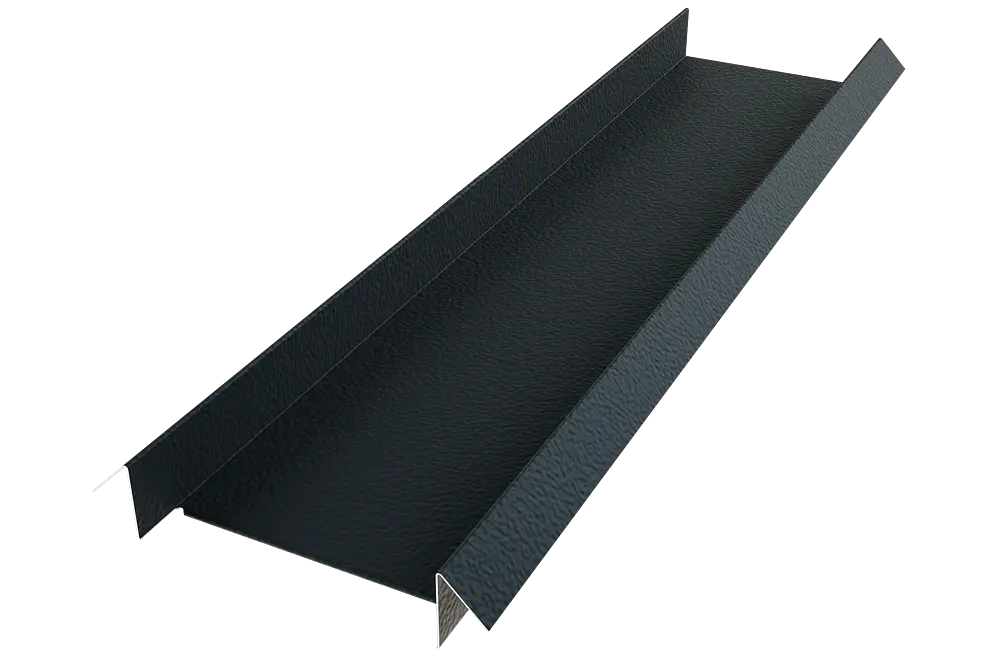

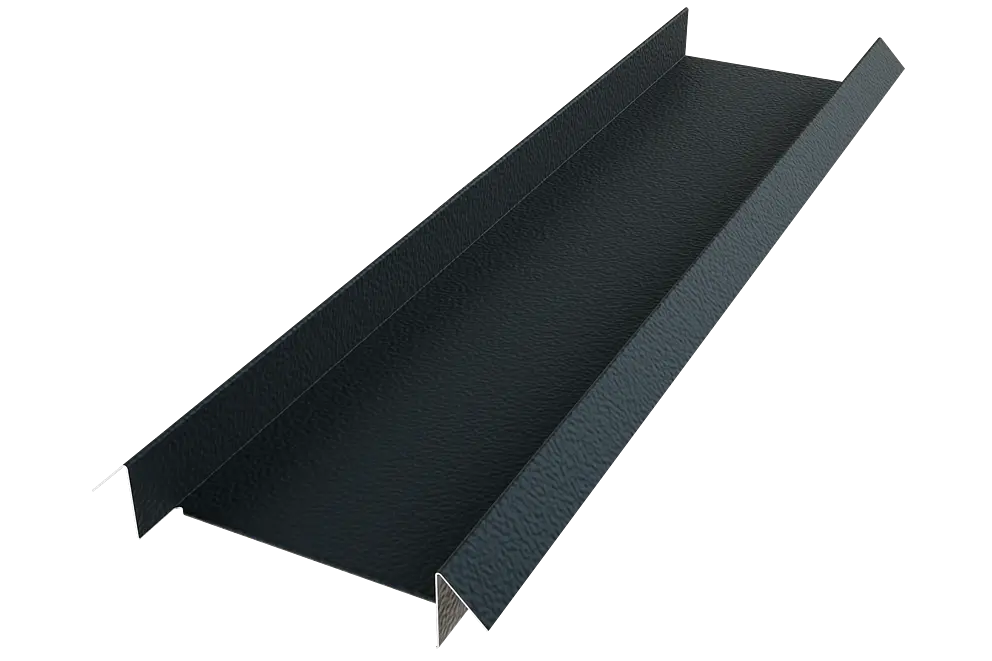

U všech maloformátových krytin PREFA může být potřebné vestavět montážní podložky. Speciálně u spojovacích bodů pro fotovoltaiku má toto téma zvláštní význam, protože se většinou jedná o velkoplošná zařízení.
Pokud krokev leží přímo pod drážkou zavěšení maloformátové krytiny PREFA, a tudíž není možná montáž v montážní oblasti, je třeba namontovat montážní podložku k vytvoření rovného podkladu pro připojovací body. V závislosti na možnostech je dalším možným řešením posunutí spodní konstrukce (např. zdvojení krokví, zatažení příčky).
