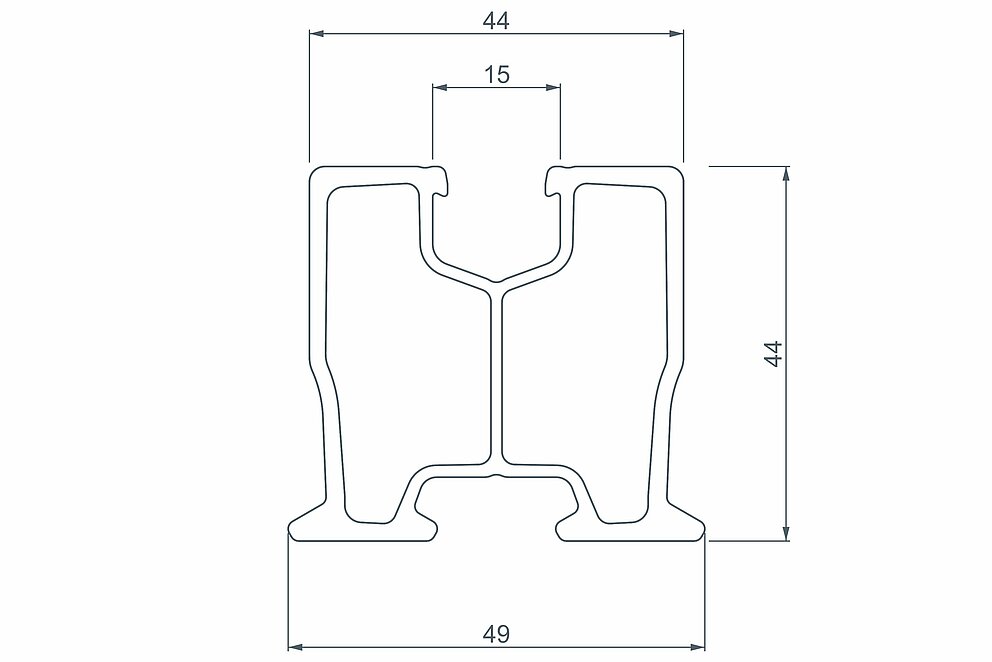

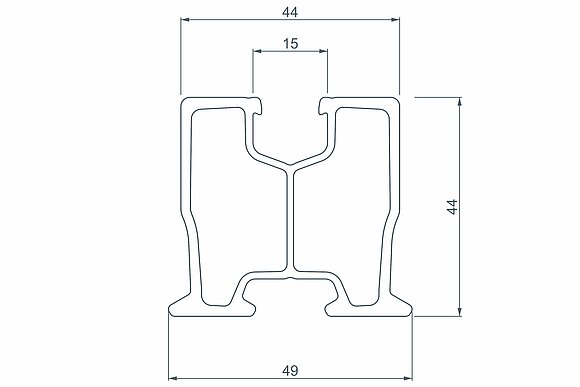

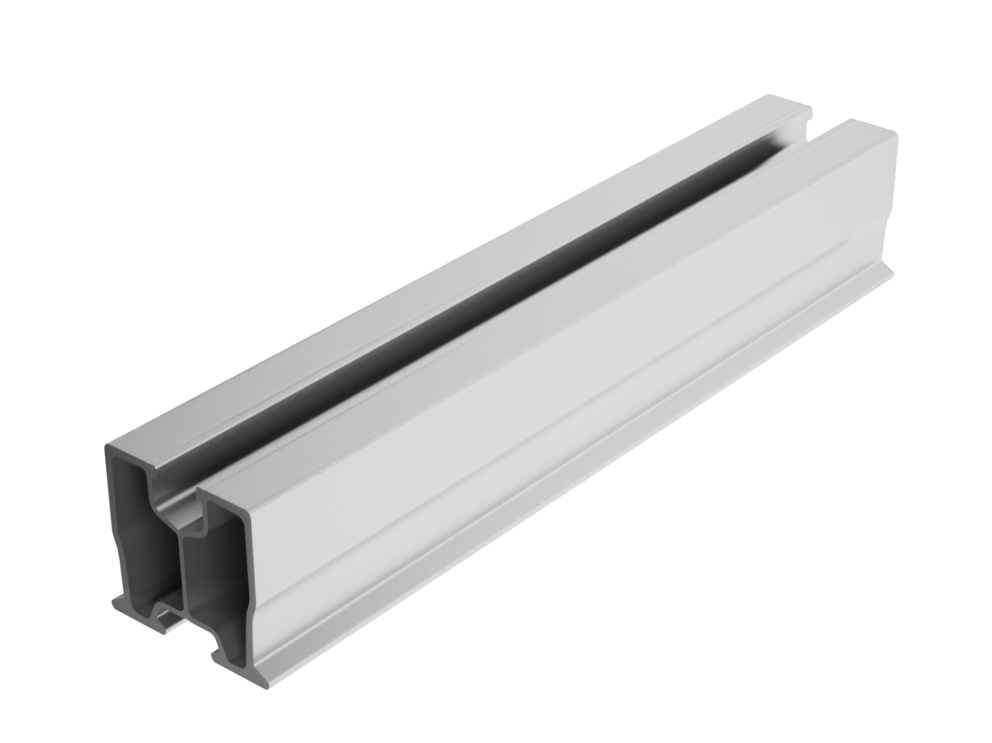

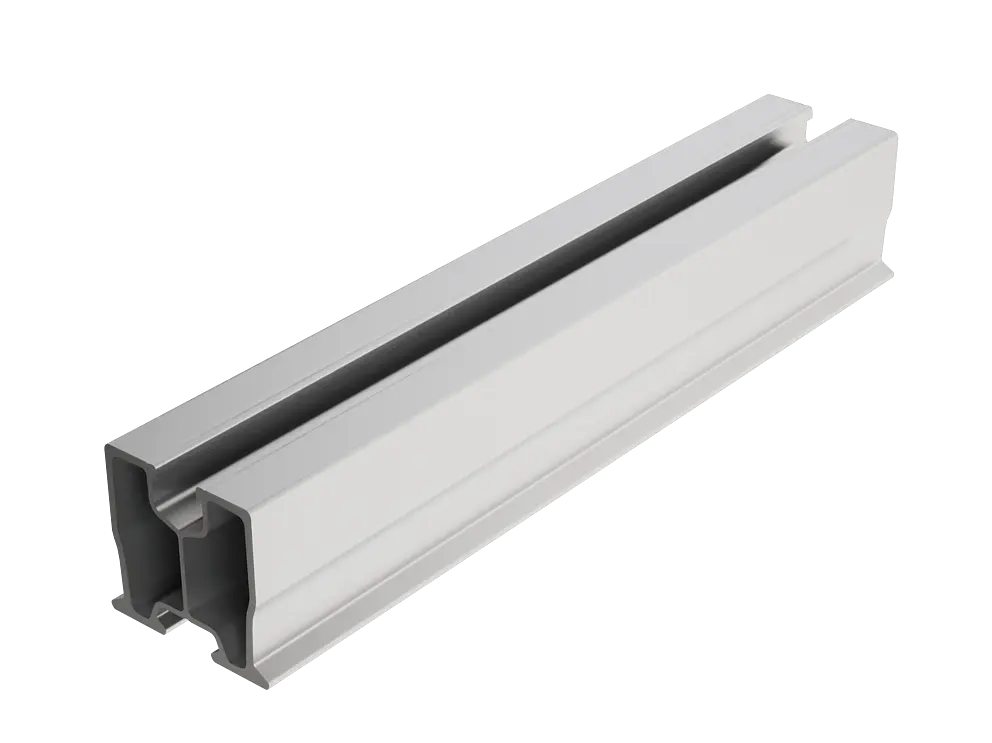

Barva |
přírodní hliník |
|---|---|
Materiál |
Hliník (EN AW 6005A) |
délka |
3.600 mm |
Rozměr (šířka/výška) |
49 mm / 44 mm |
Fotovoltaické moduly |
pro rámované fotovoltaické panely (výška rámu: 28 – 47 mm) |
Vyrovnání modulu |
podle návodů výrobce |

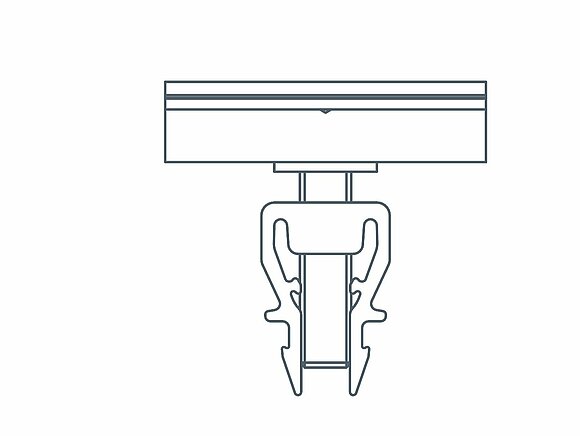

Barva |
bez povrchové úpravy nebo černě eloxovaná |
|---|---|

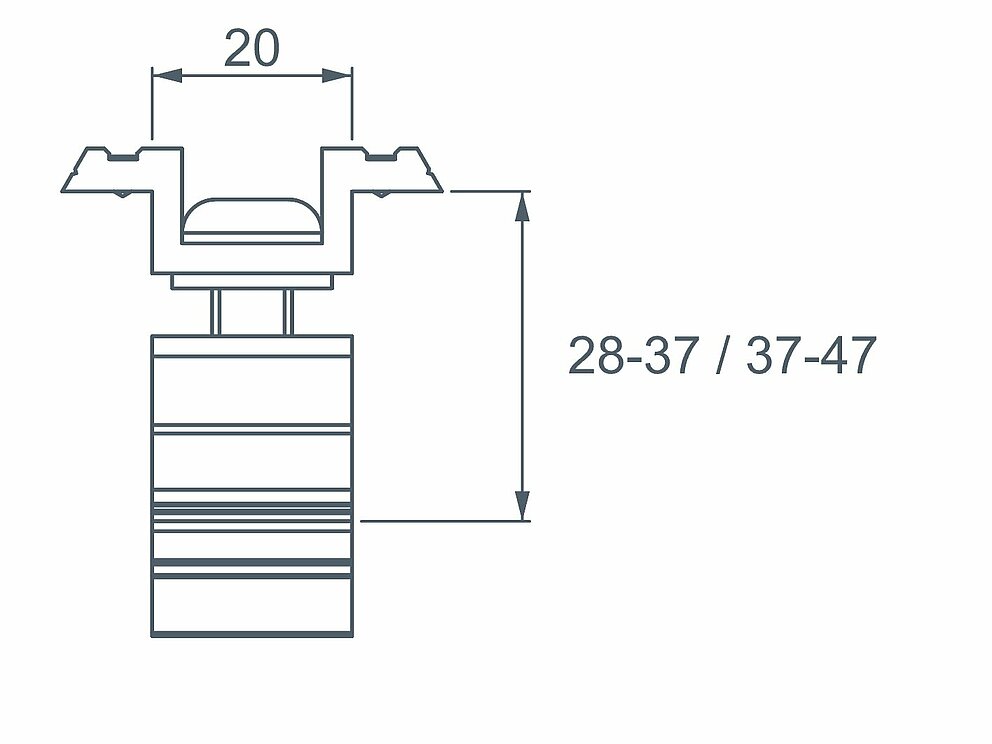

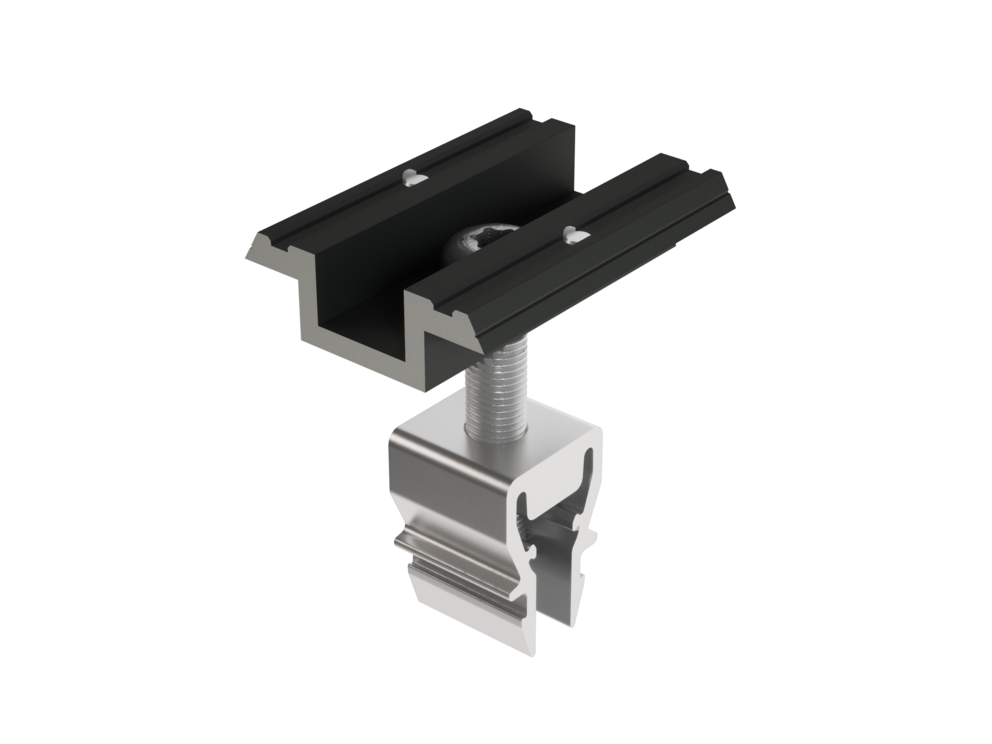

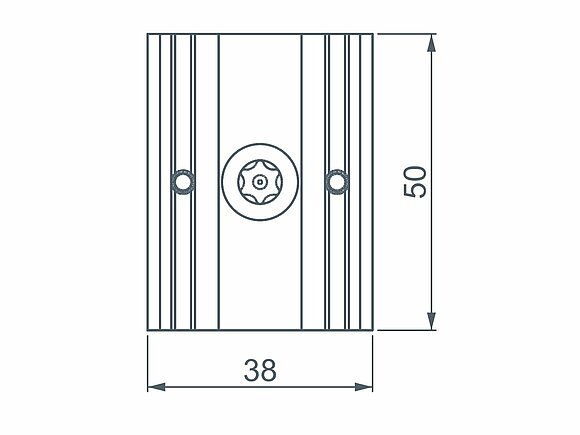

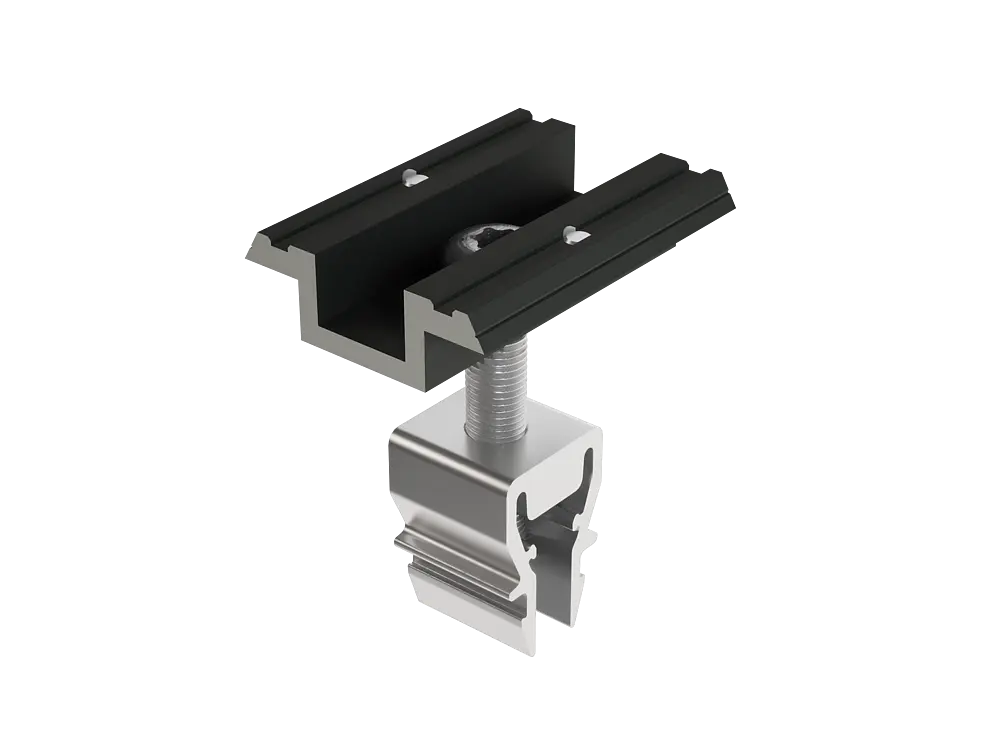

Součásti |
Vnitřní příchytka s kolíkem 28 - 37 mm, hliník Vnitřní příchytka s kolíkem 37 - 47 mm, hliník |
Utahovací moment |
15 Nm |

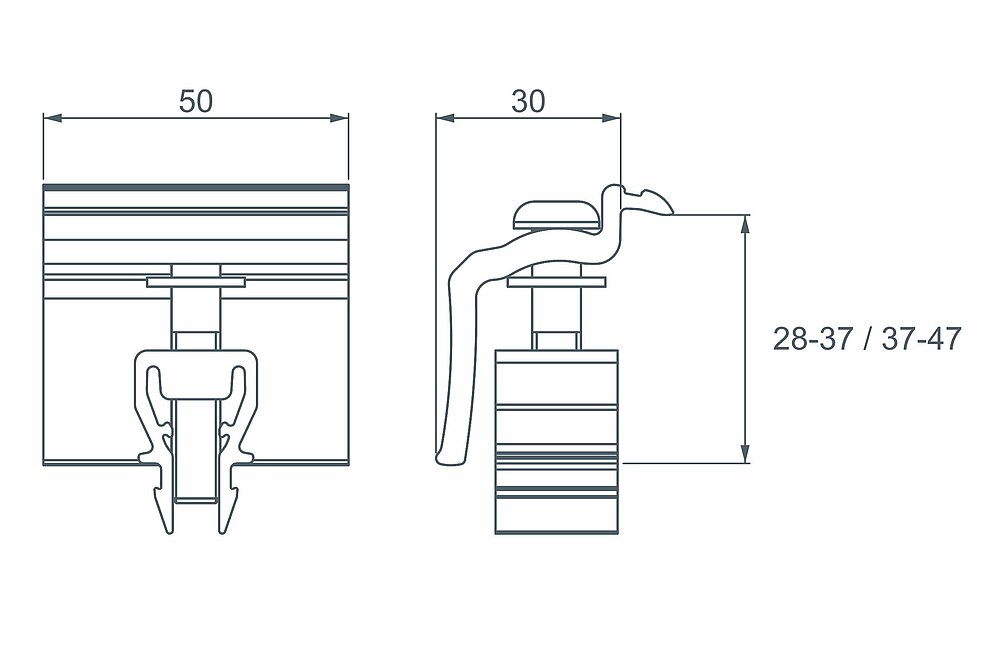

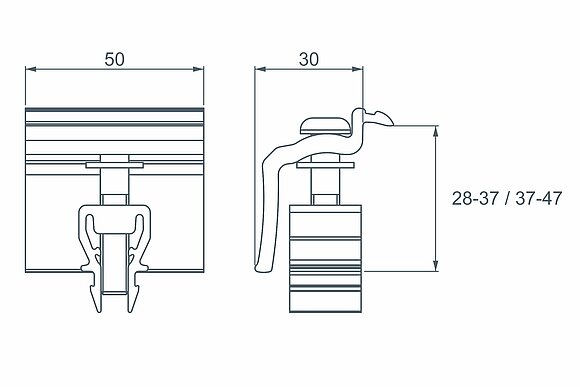

Barva |
bez povrchové úpravy nebo černě eloxovaná |
|---|---|

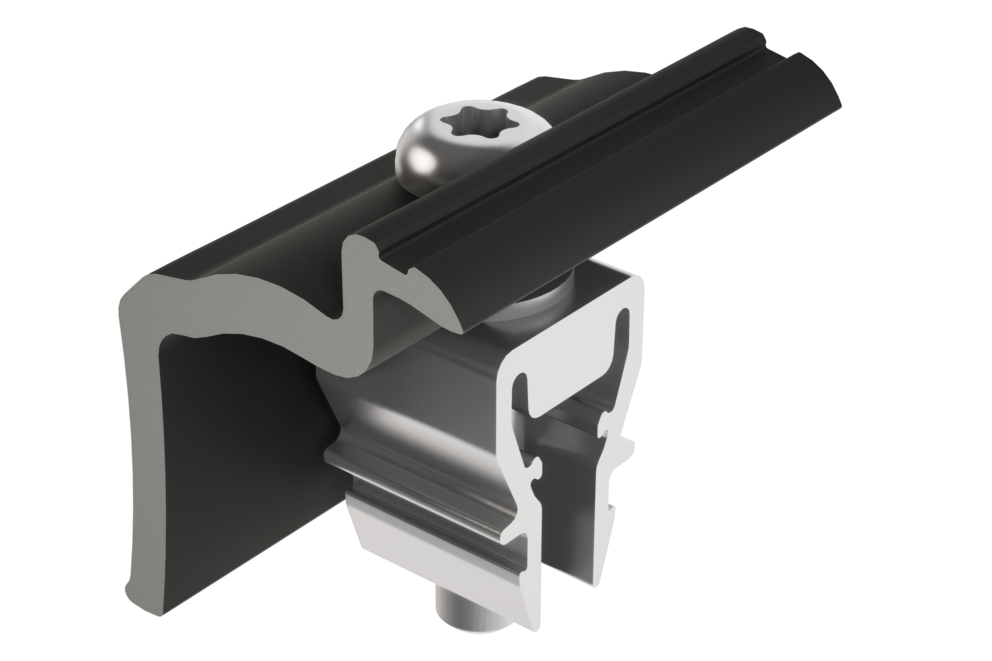

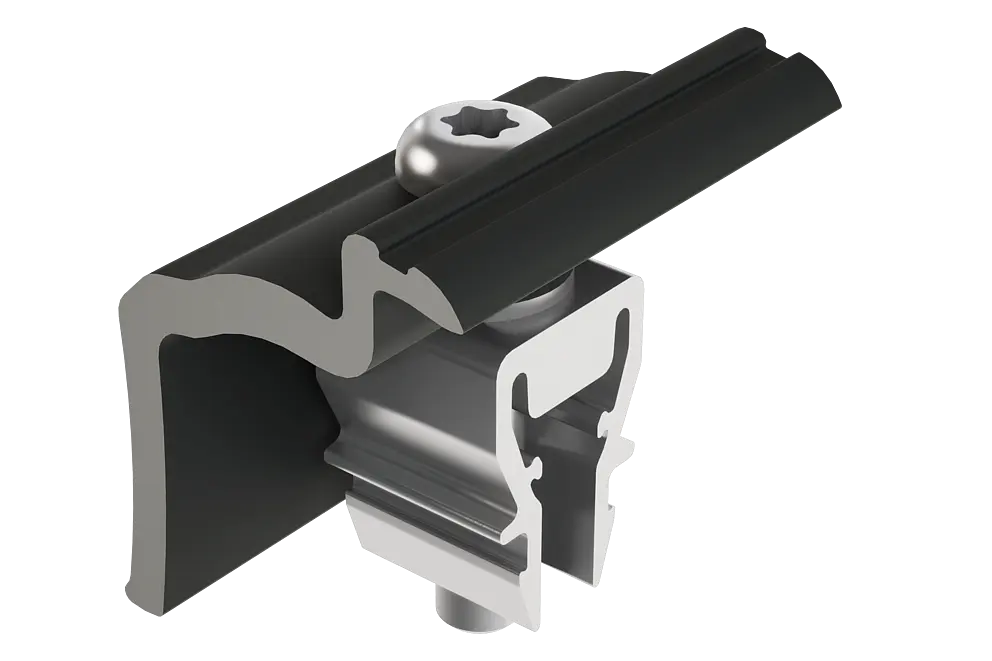

Součásti |
Koncová příchytka 28 - 37 mm, hliník Koncová příchytka 37 - 47 mm, hliník |
Utahovací moment |
15 Nm |

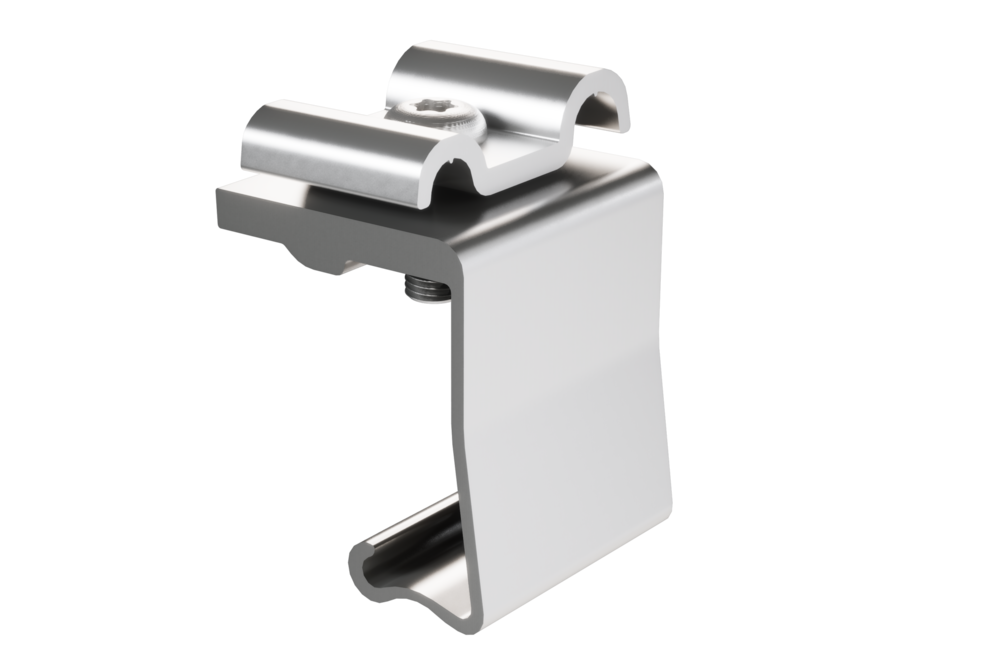

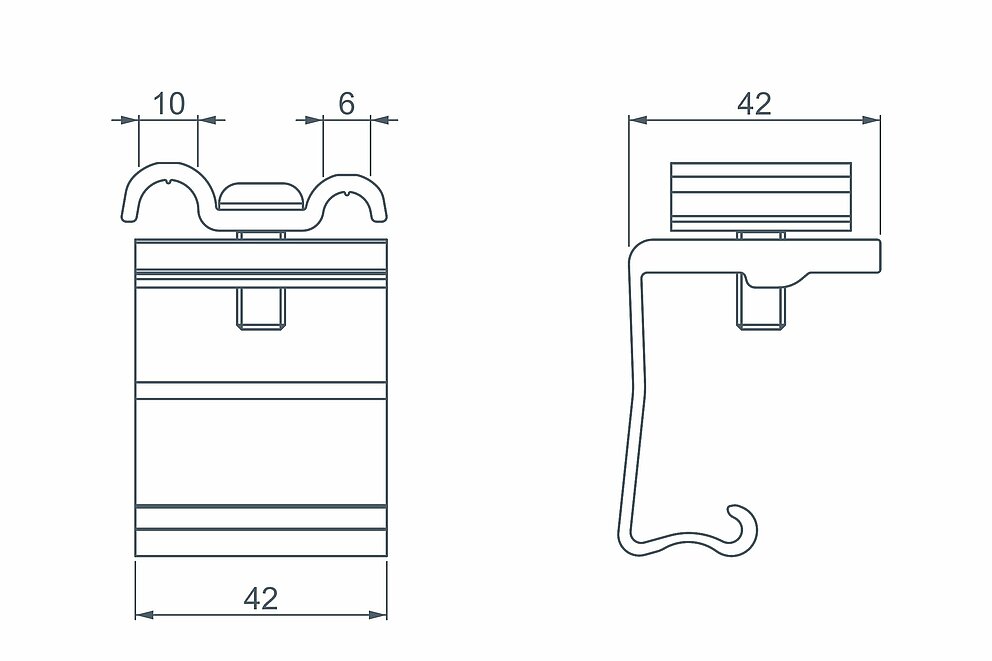

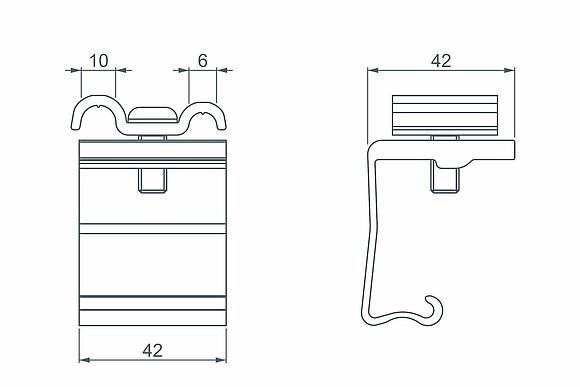

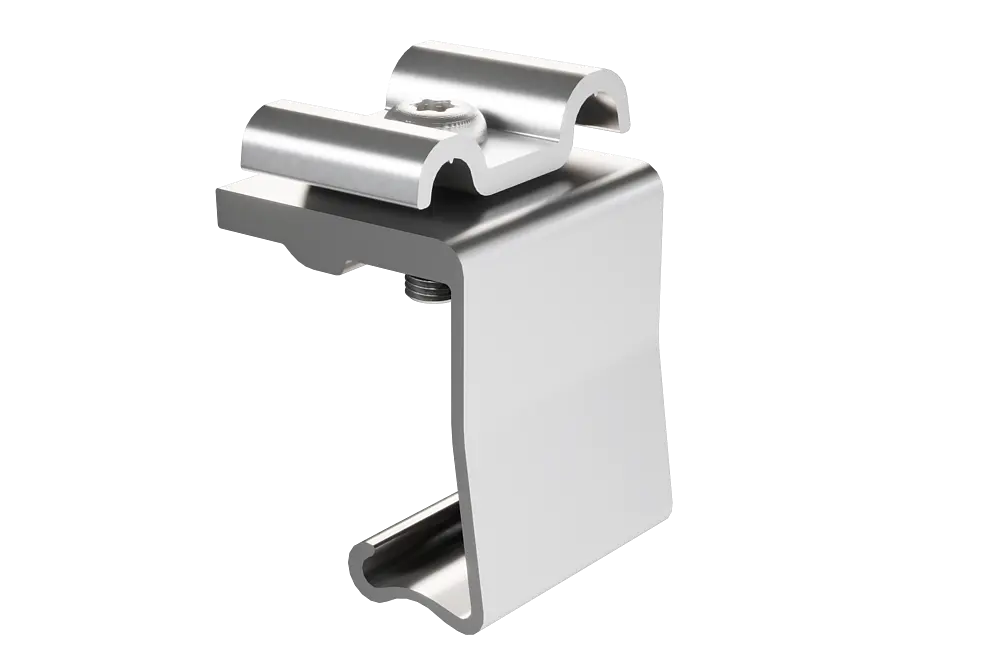

Součásti |
Uzemňovací příchytka Ø 8 a Ø 10 mm |
|---|---|
Utahovací moment |
15 Nm |

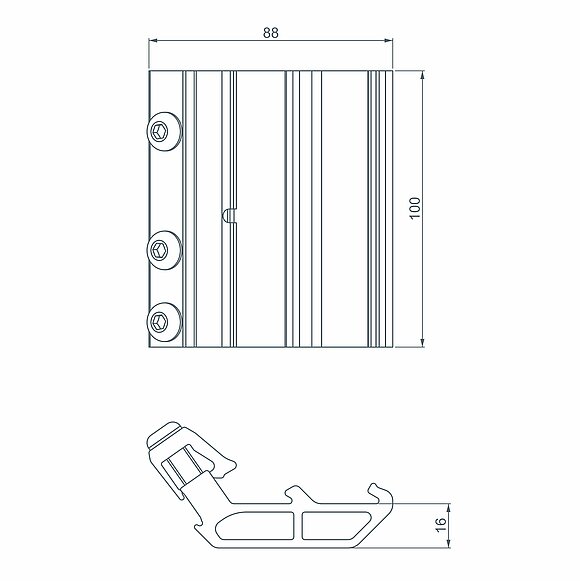

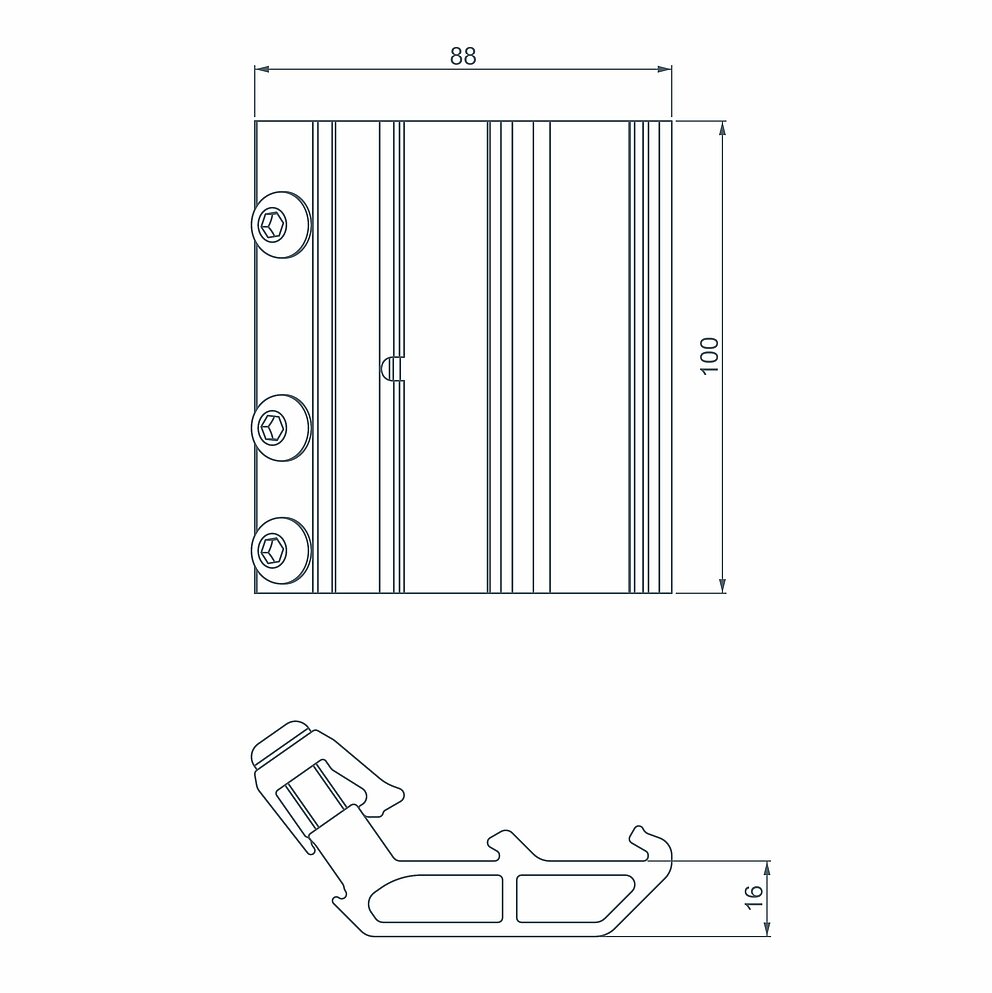

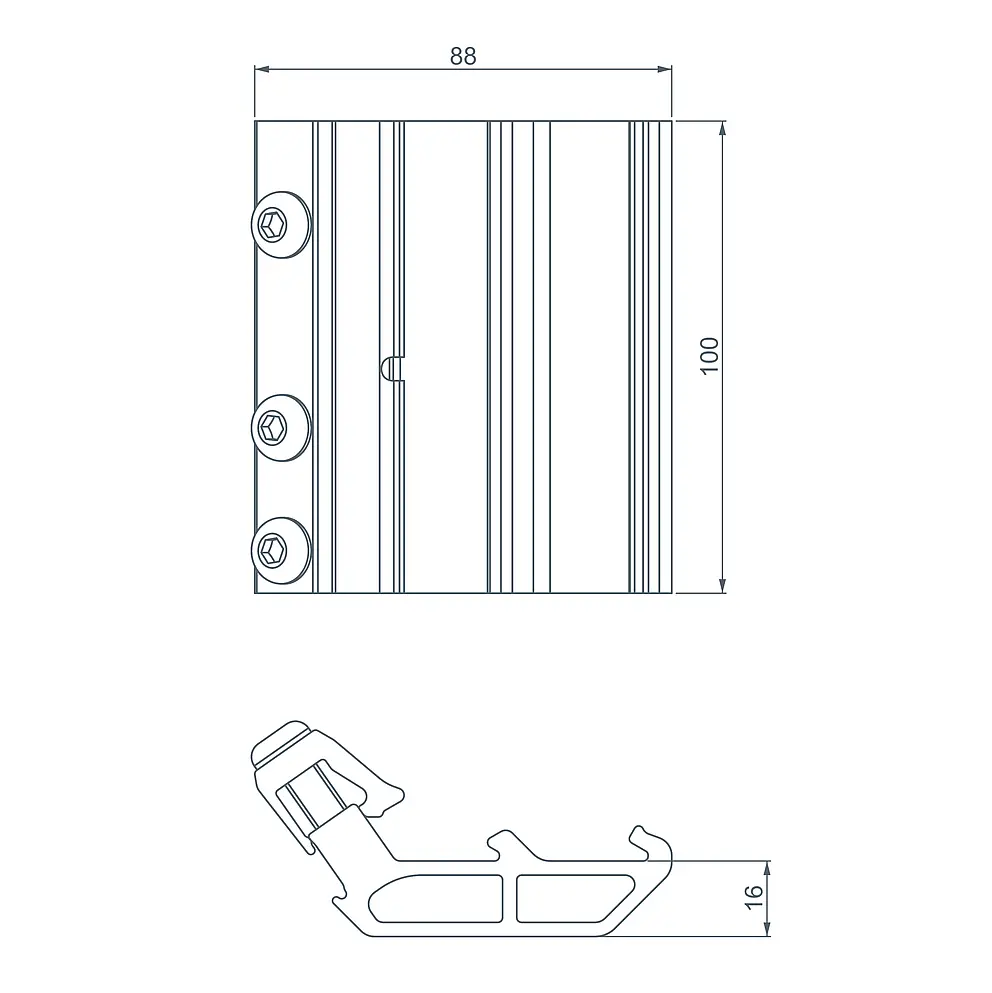

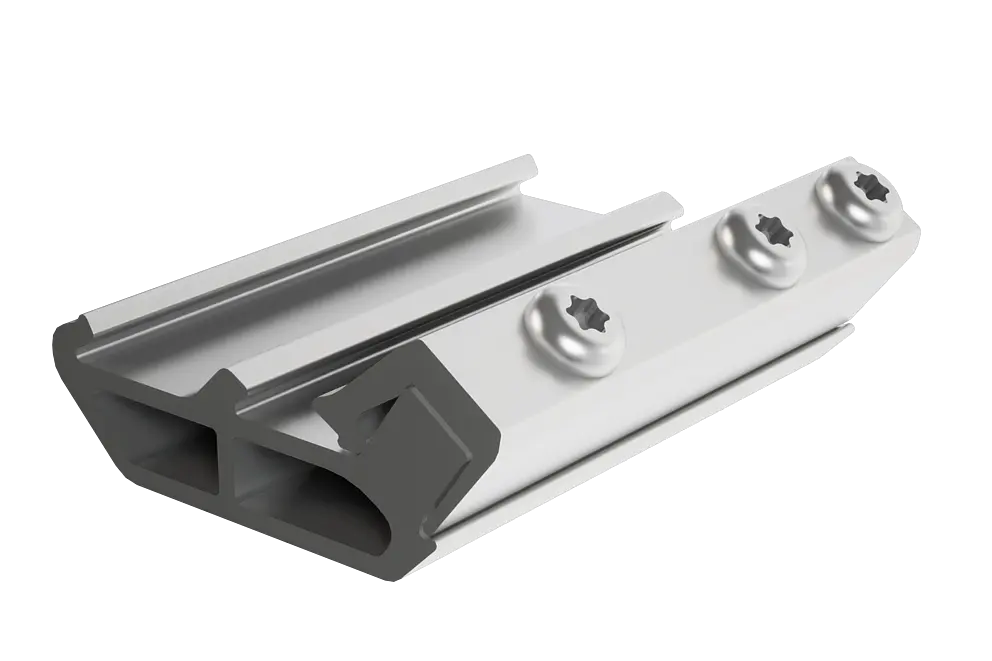

Materiál |
Hliník (EN AW 6060T66) |
|---|---|
délka |
100 mm |

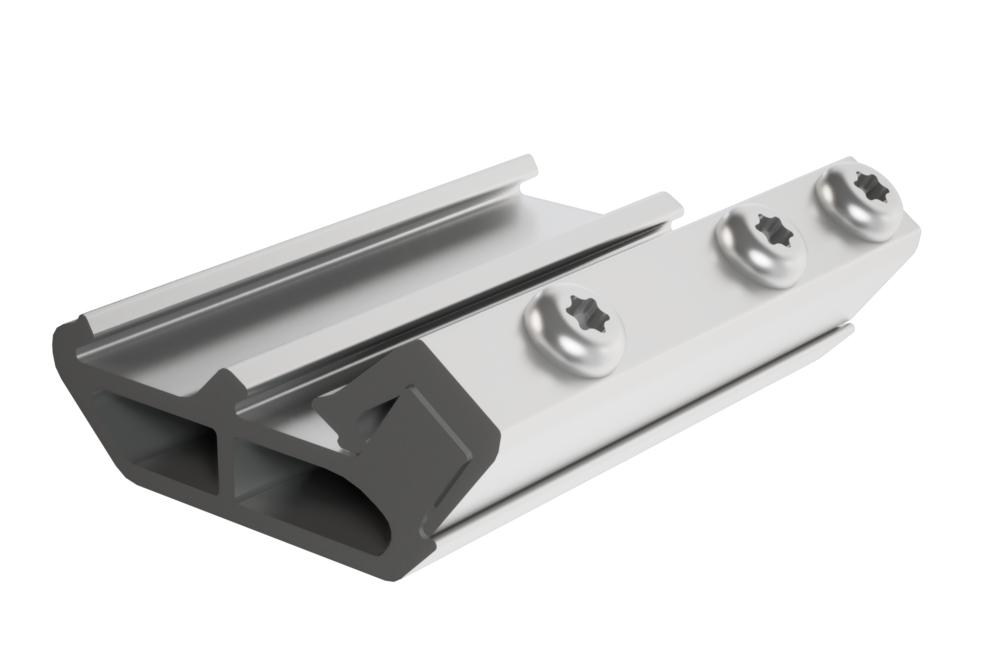

Součásti |
Základní těleso (EN AW 6060T66) |
Utahovací moment |
20 Nm |

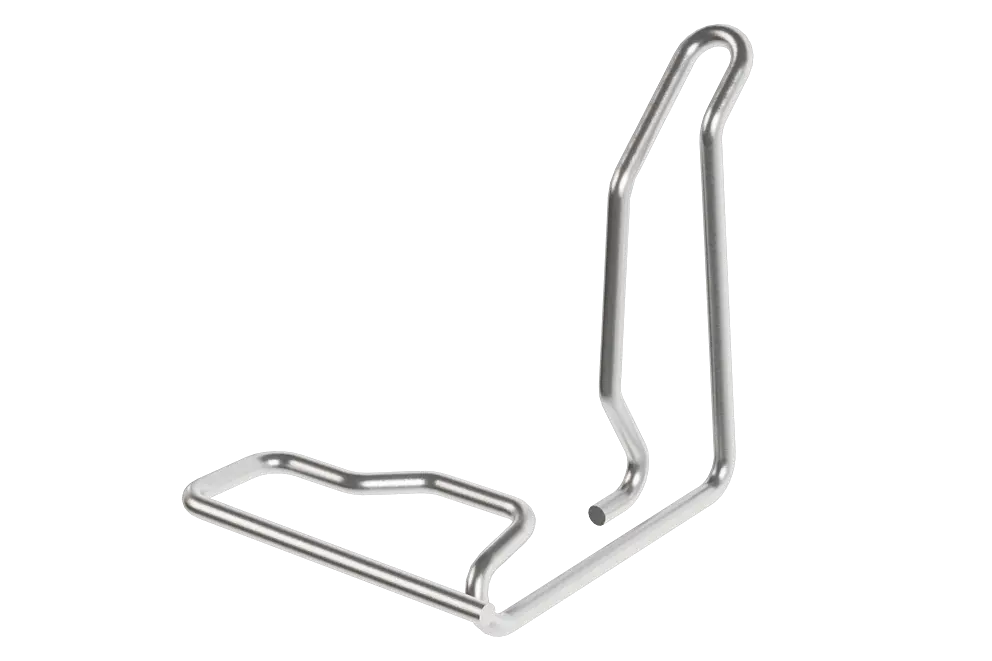

Materiál |
nerezový drát z pružinové oceli Ø 1,8 mm |
|---|

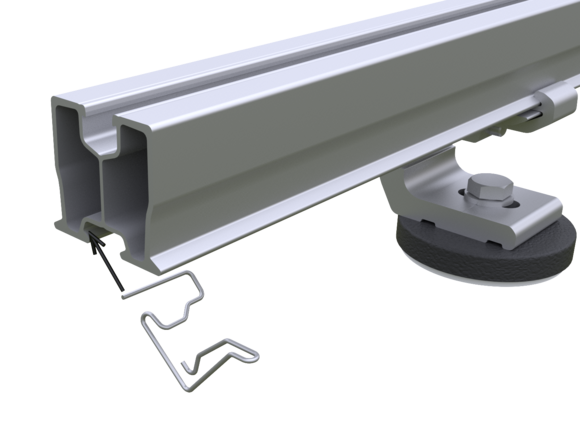

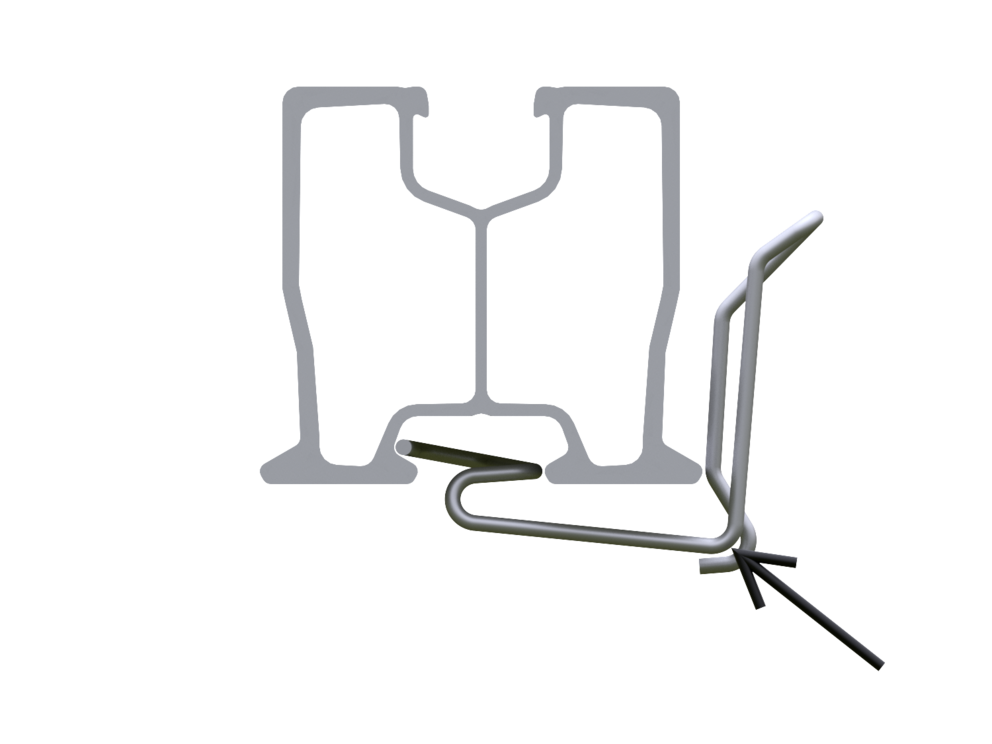

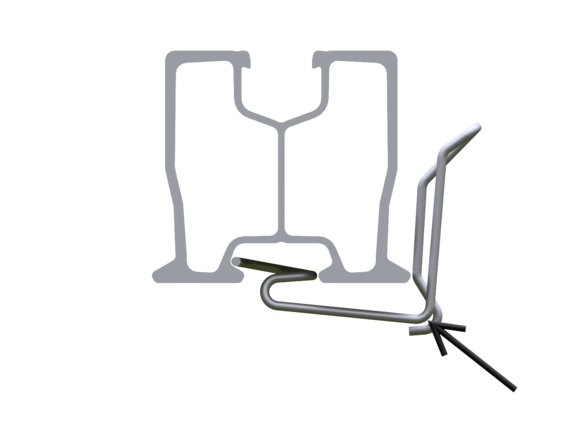

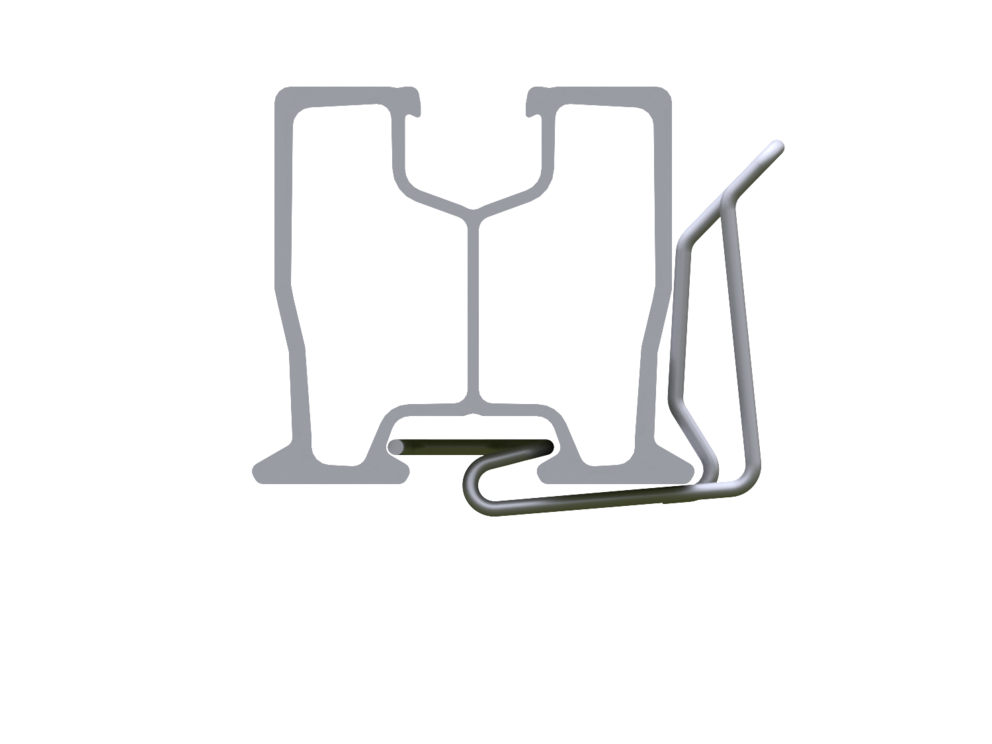

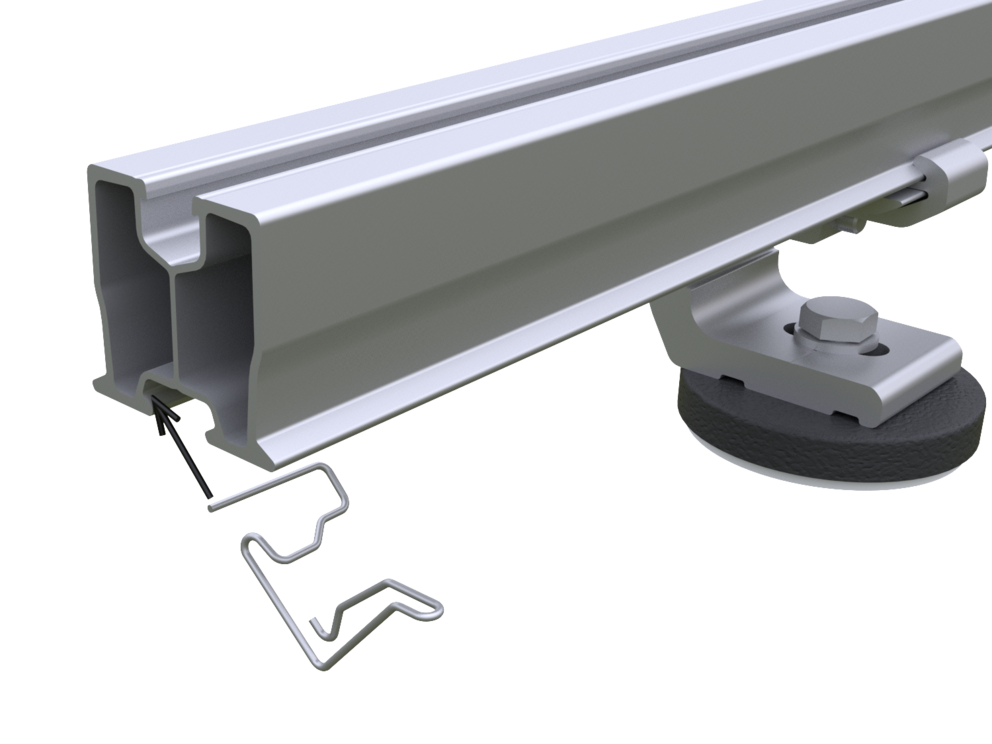

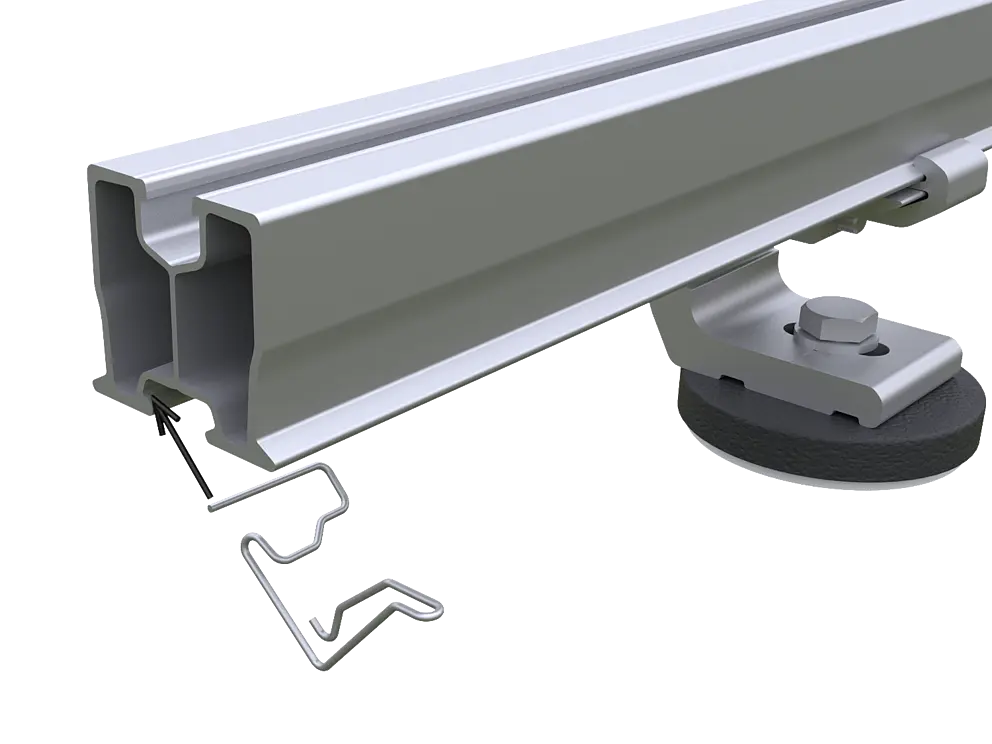

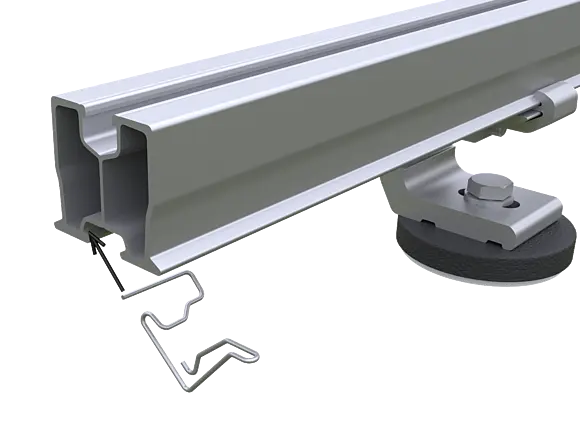

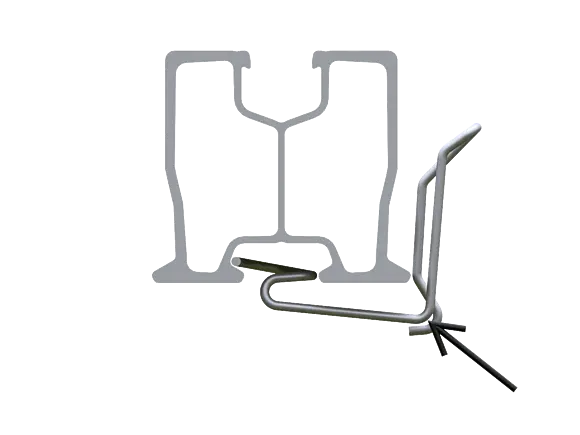

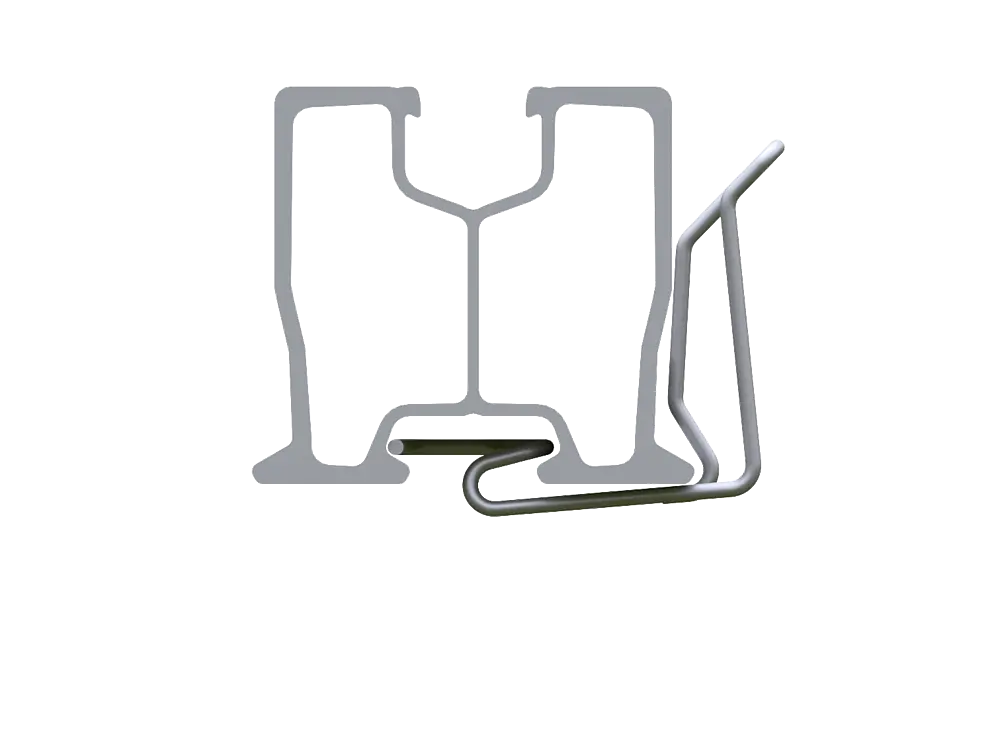

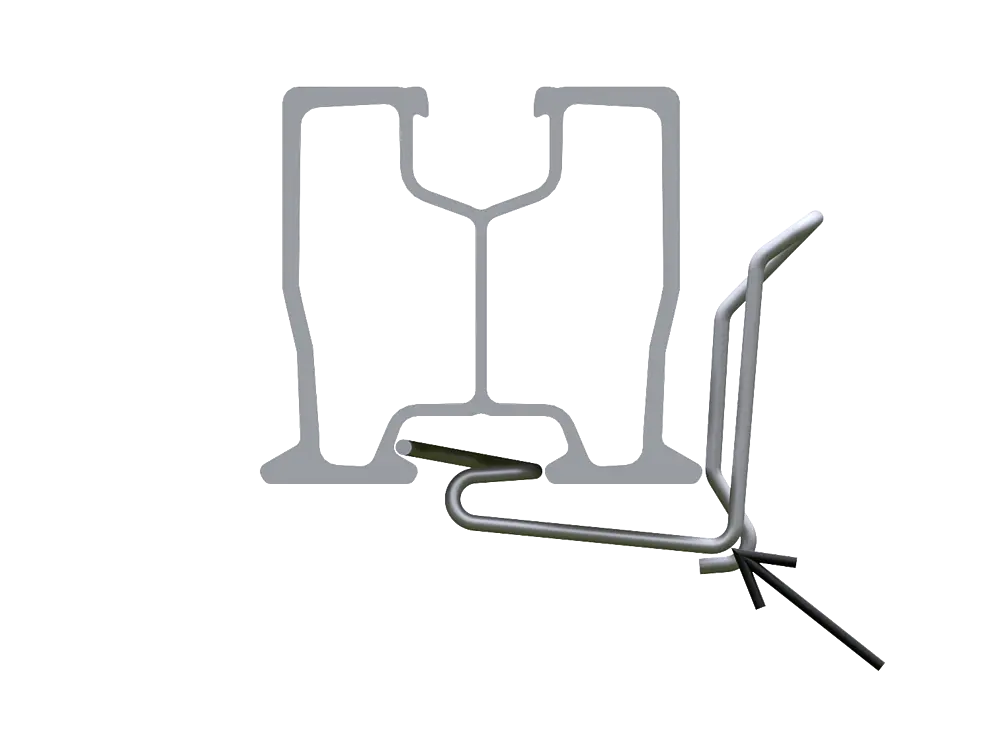

Kabelový klip se nasazuje šikmo zespodu do drážky lišty a zacvakne se do lišty tlakem směřovaným šikmo nahoru.
Materiál |
Hliník (EN AW 6060T66) |
|---|

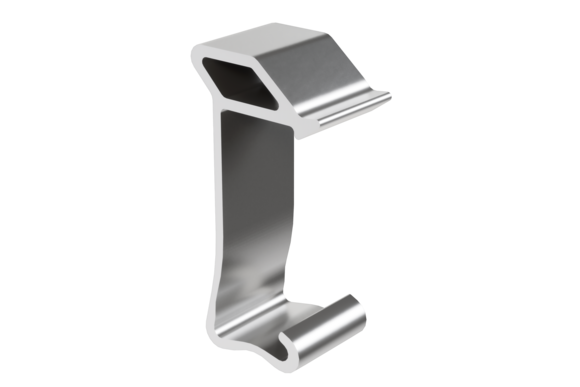

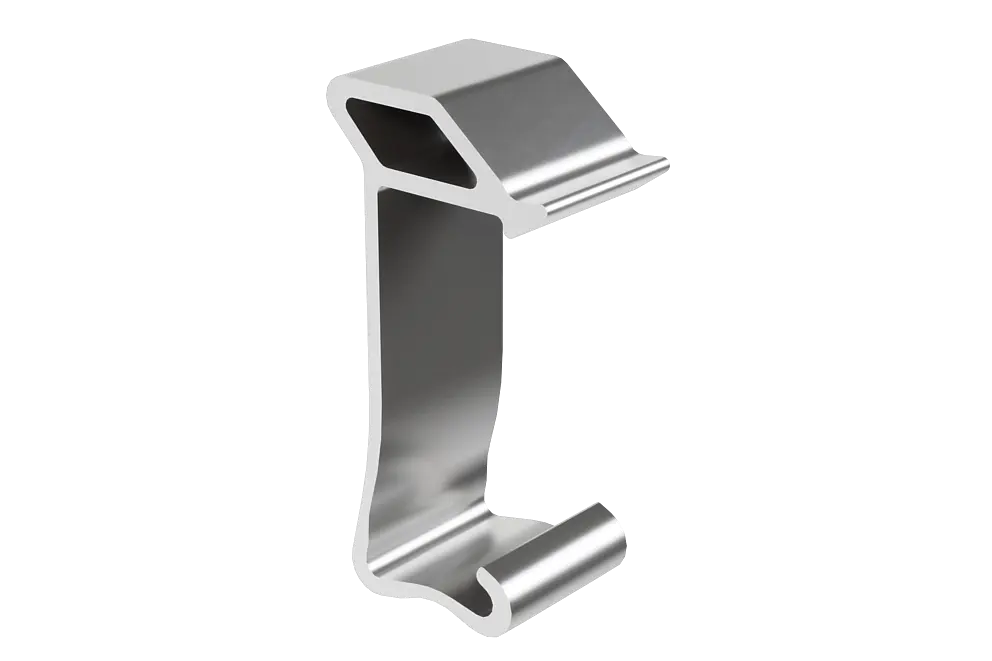

Aby se zabránilo pádu fotovoltaických panelů, jsou v montážním systému k solárním panelům PREVARIO instalovány pojistky proti posunu solárního panelu. V nejspodnější řadě panelů jedné plochy generátoru se přitom na horní lištu panelu upnou dvě pojistky proti posunu solárního panelu na každý panel. To znamená, že horní hrana rámu padajícího modulu zůstane zavěšená za pojistku. Aktivovaná pojistka nepředstavuje trvalou montáž. Dotčené panely musíte ihned vyměnit.
