PREVARIO Sunny Spezial držák solárního panelu

Pokud leží přesně nad krokví (oblast montáže vrutošroubu) překrývající nebo střední vlna PREFA falcovaných tašek, lze místo instalace s montážní podložkou použít Sunny Spezial.

Potřebné příslušenství: Speciální lepicí sada

Upozornění

Držák PREVARIO Sunny Spezial smí být používán výhradně v kombinaci s držákem solárního panelu Sunny. Kombinace s PREVARIO 3.S není možná z důvodu rozdílných konstrukčních výšek.

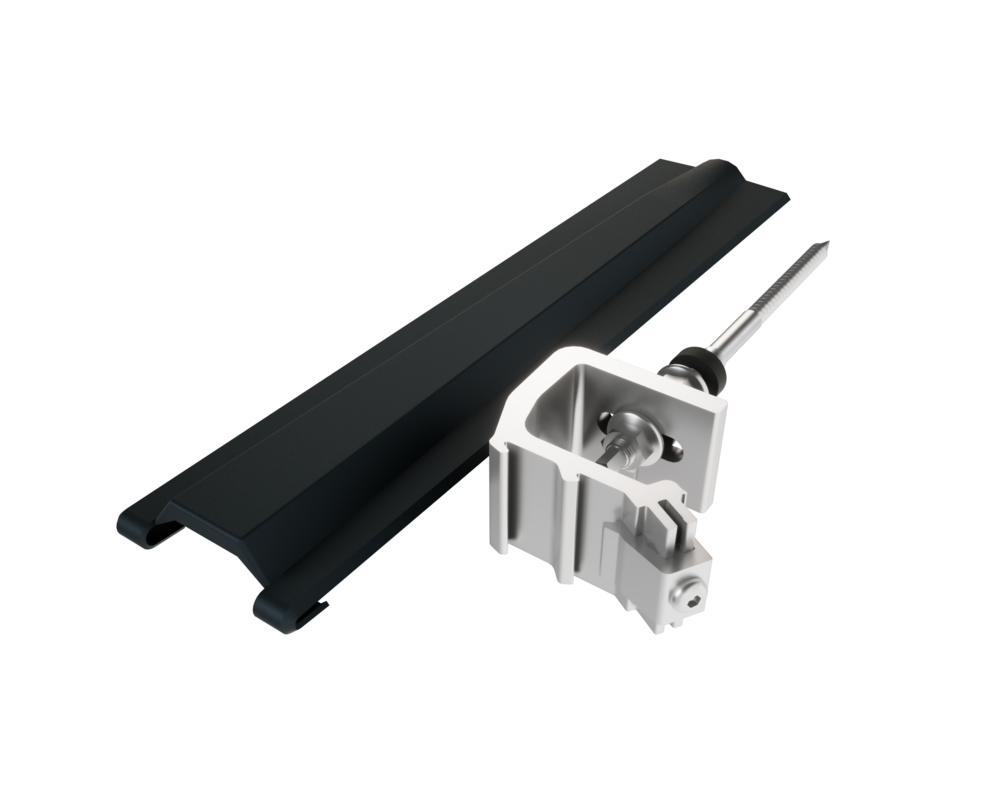

Der PREFA Solarhalter PREVARIO Sunny Spezial, zur sicheren Montage von Photovoltaikanlagen auf PREFA Dächern.

Oblast použití držáku PREVARIO Sunny Spezial

Rozsah nastavení	22 mm

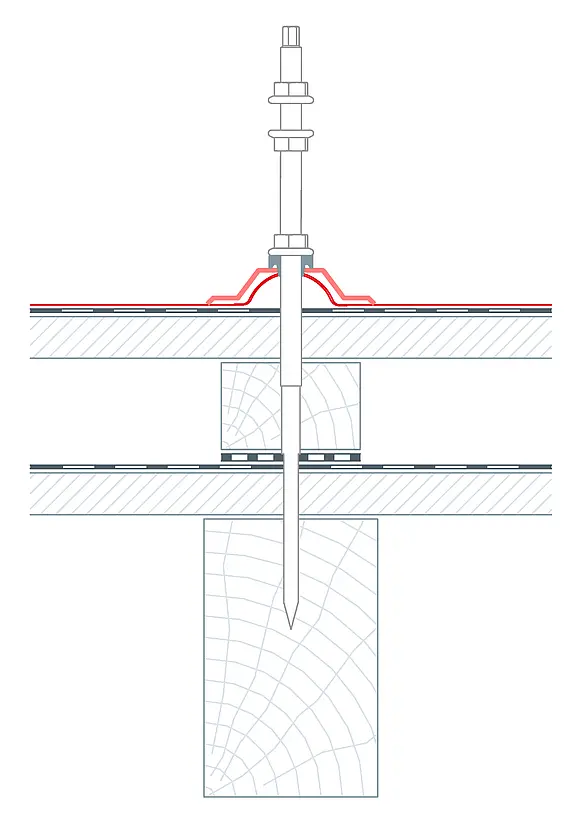

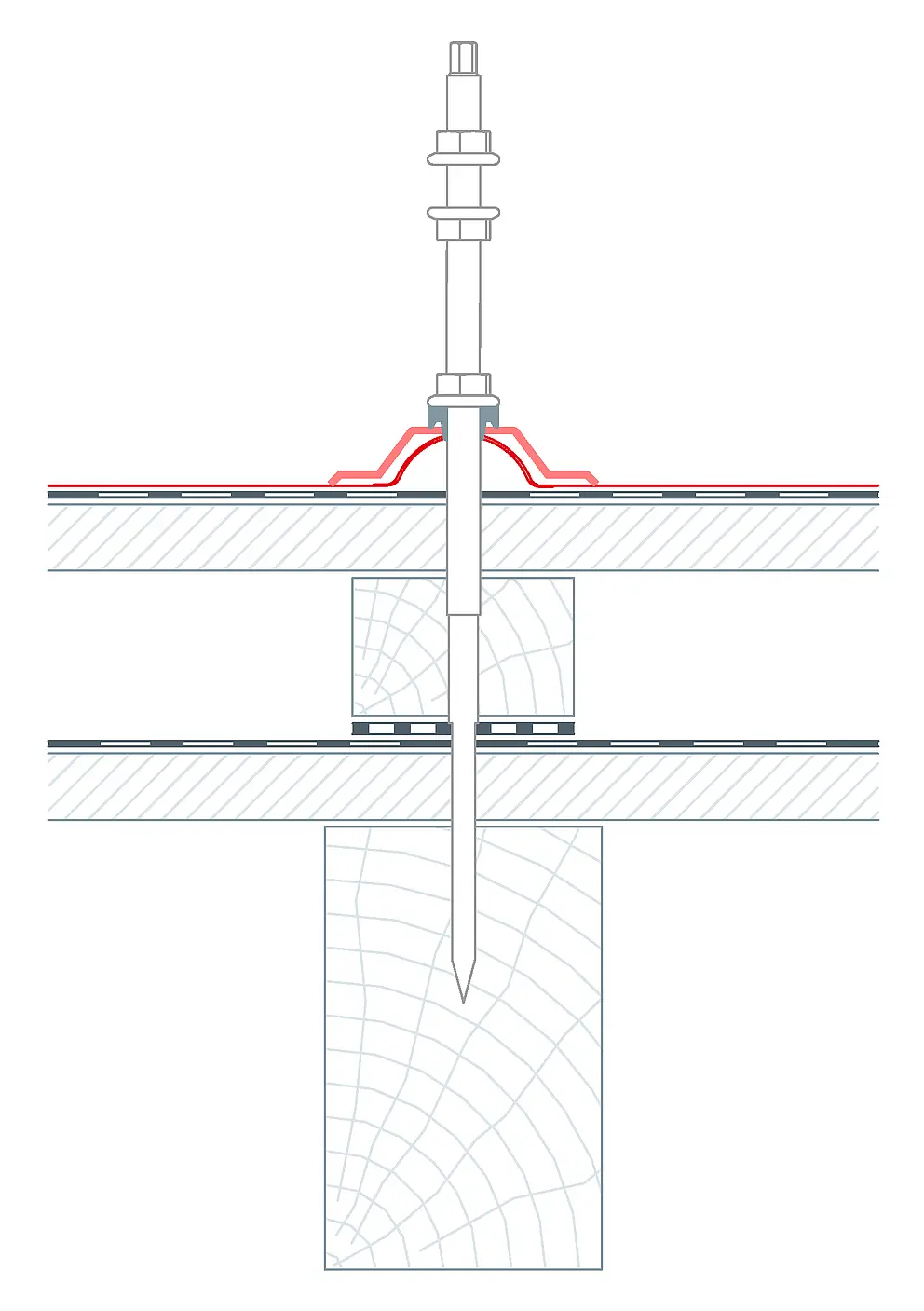

šroub	PREVARIO Sunny 250 – jednoplášťová střešní skladba Šestihranný šroub s dvojitým závitem M12 × 250 mm, ušlechtilá ocel (závit do dřeva: 100 mm; volná délka: 40 mm; metrický závit: 195 mm) PREVARIO Sunny 350 – dvouplášťová střešní skladba Šestihranný šroub s dvojitým závitem M12 × 350 mm, ušlechtilá ocel (závit do dřeva: 100 mm; volná délka: 40 mm; metrický závit: 195 mm)
Barva	práškově lakováno v antracitové barvě (kalota a držák Sunny)

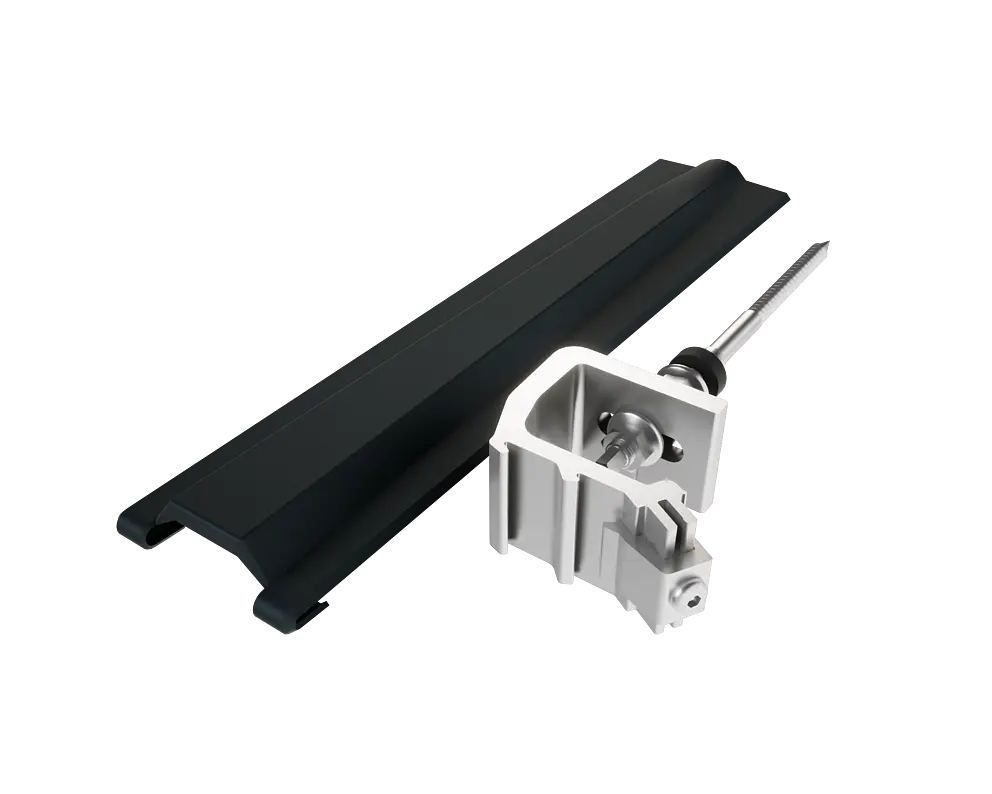

Součásti	3 přírubové matice M12, ušlechtilá ocel (vel. 18) EPDM těsnění pro kalotu Kalota (EN AW 1050A) EPDM těsnicí podložka (60 Shore) Držák Sunny (EN AW 1050A) Držák lišty (EN AW 6005A) Upevňovací vrut M8 (T40)
Potřebné příslušenství:	Speciální lepicí sada

Rozměry	l	lh	bm	Vel.
M12 × 250	250	100	100	SW 9.
M12 × 350	350	100	195	SW 9.

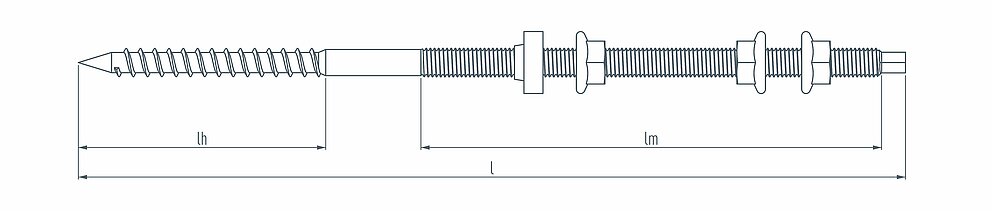

Šroub s dvojitým závitem

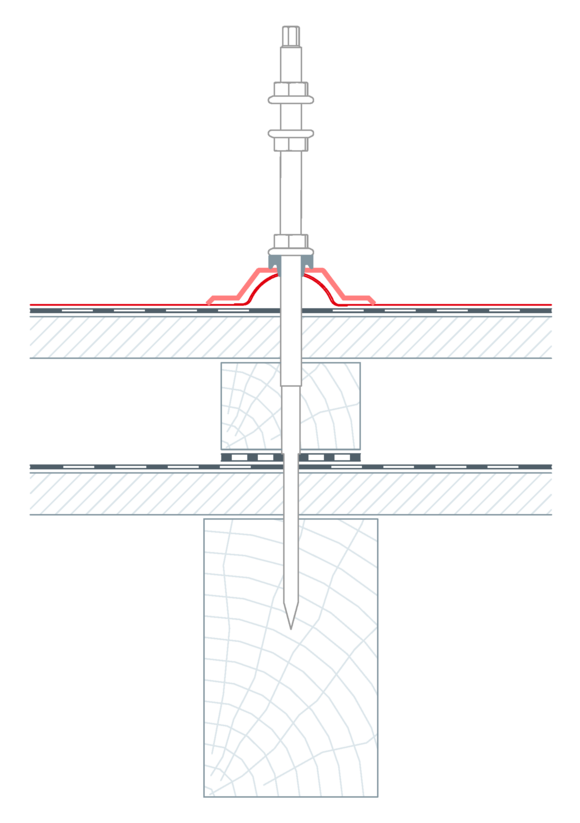

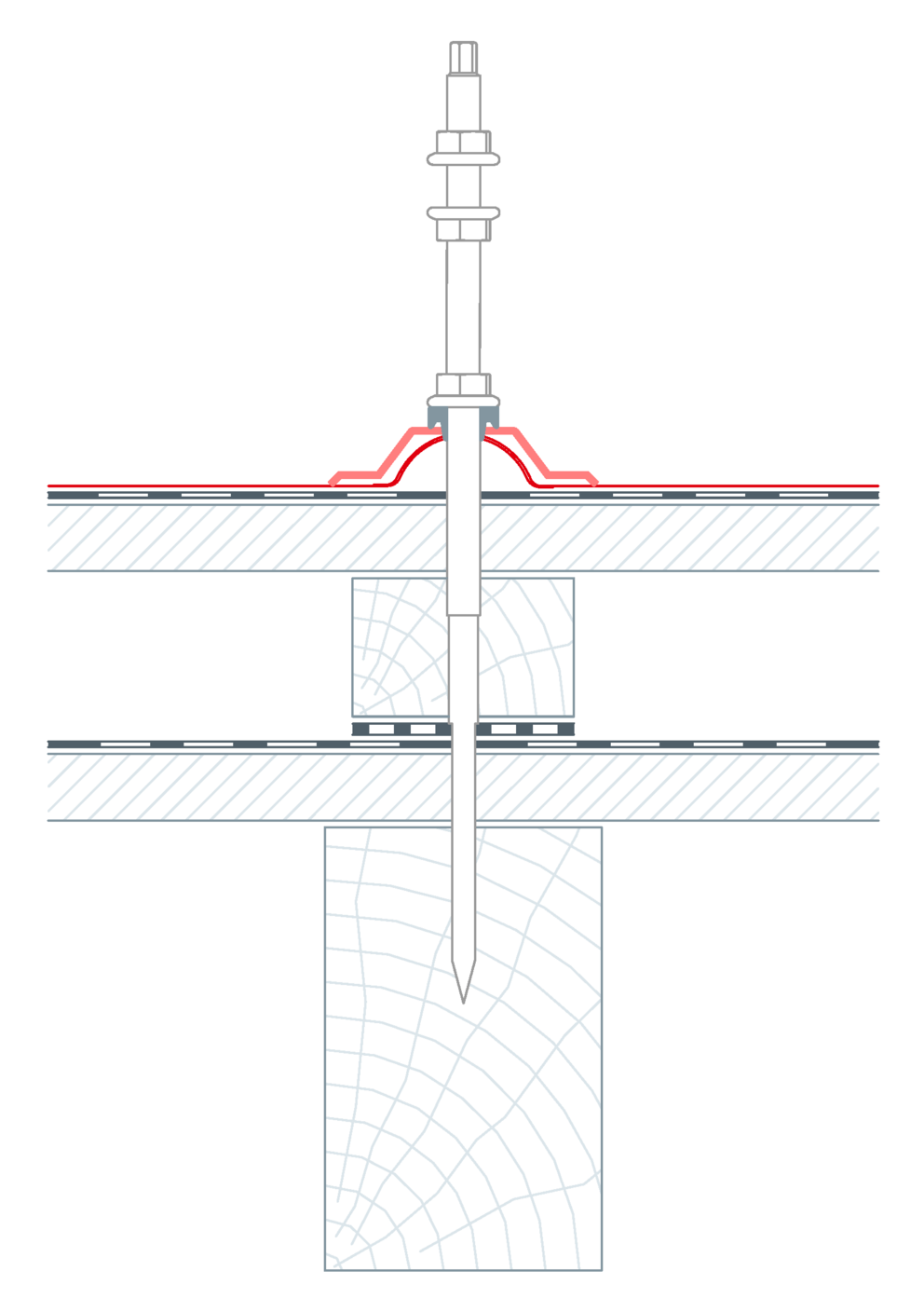

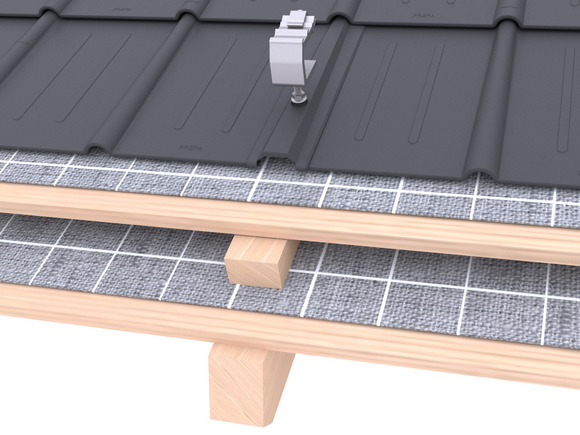

Požadavky na nosnou spodní konstrukci:

Jakost dřeva C24
Minimální hloubka zašroubování do nosné konstrukce 80 mm
Výška krokve ≥ 100 mm
Šířka krokve ≥ 80 mm
Minimální vzdálenost osy šroubu od okraje krokve (normála ke směru vláken) 40 mm
Vzdálenost horní hrany nosného dřevěného materiálu ke spodní hraně křížové spojky ≤ 130 mm

Kontralať může fungovat jako nosná konstrukce, jestliže mohou být zachovány výše uvedené body a síly držáku solárního panelu se přes to mohou přenášet na krokve. Vyměření střešní konstrukce na působící zatížení podle platných norem.

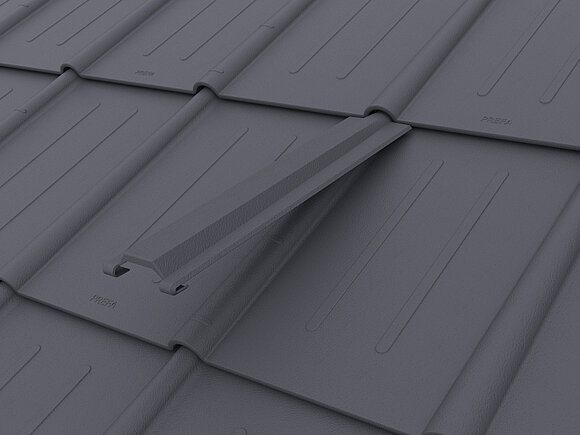

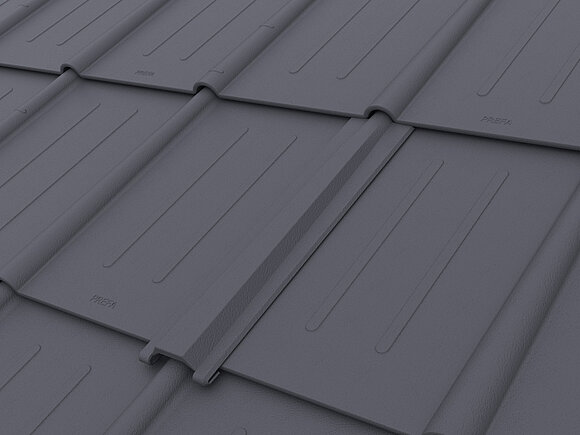

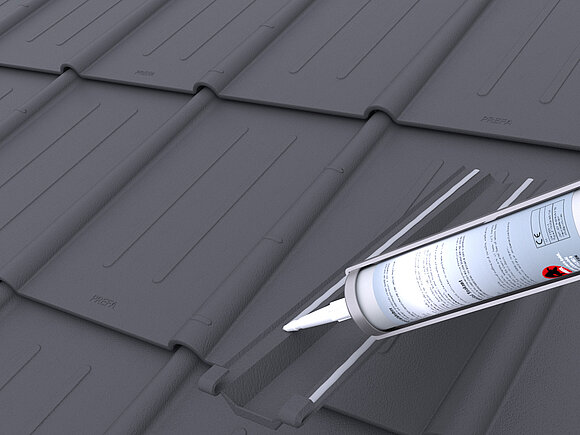

Zabruste a vyčistěte lepené plochy na Sunny Spezial a falcovaných taškách. Speciální lepidlo naneste na zabroušený a vyčištěný Sunny Spezial. Sunny Spezial v oblasti překrývající nebo střední vlny zasuňte do horní drážky falcovaných tašek a sklopte dolů. Co nejvíce zasuňte Sunny Spezial do drážky nahoře.

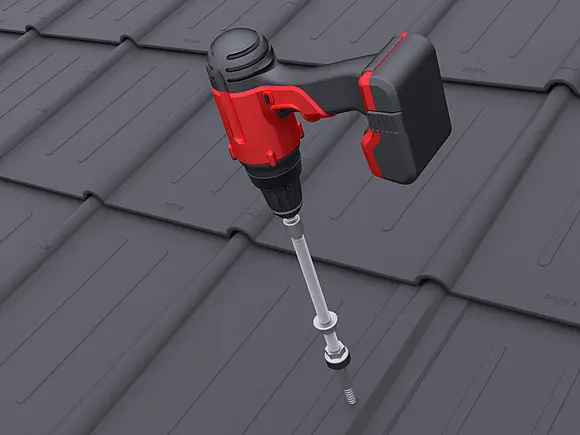

Označte polohu vrutošroubu. Dřevěnou konstrukci předvrtejte vrtákem ⌀ 8 mm. Navrtejte držák Sunny Spezial a falcované tašky na ⌀ 13 mm. Pomocí vrtačky zašroubujte šroub s dvojitým závitem (vložka nástrčného klíče: vel. 9). Hloubka průniku do nosné spodní konstrukce (krokve): min. 80 mm.

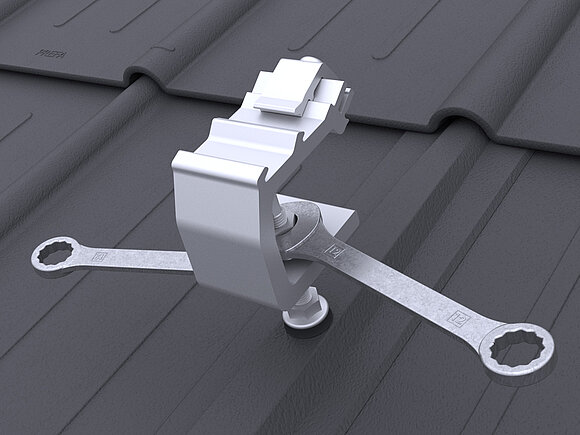

Utahujte matici, dokud se těsnění EPDM nevyboulí směrem ven (otevřený klíč: vel. 18). Namontujte druhou matici a zašroubujte ji úplně dolů. Odměřte na šroubu s dvojitým závitem 60 mm od horní hrany druhé matice (dosedací plocha držáku lišty) směrem nahoru a odřízněte. Nasaďte držák lišty a v odpovídající výšce (podle zbývajících držáků solárního panelu) utáhněte dvěma otevřenými klíči (otevřený klíč: vel. 18).
