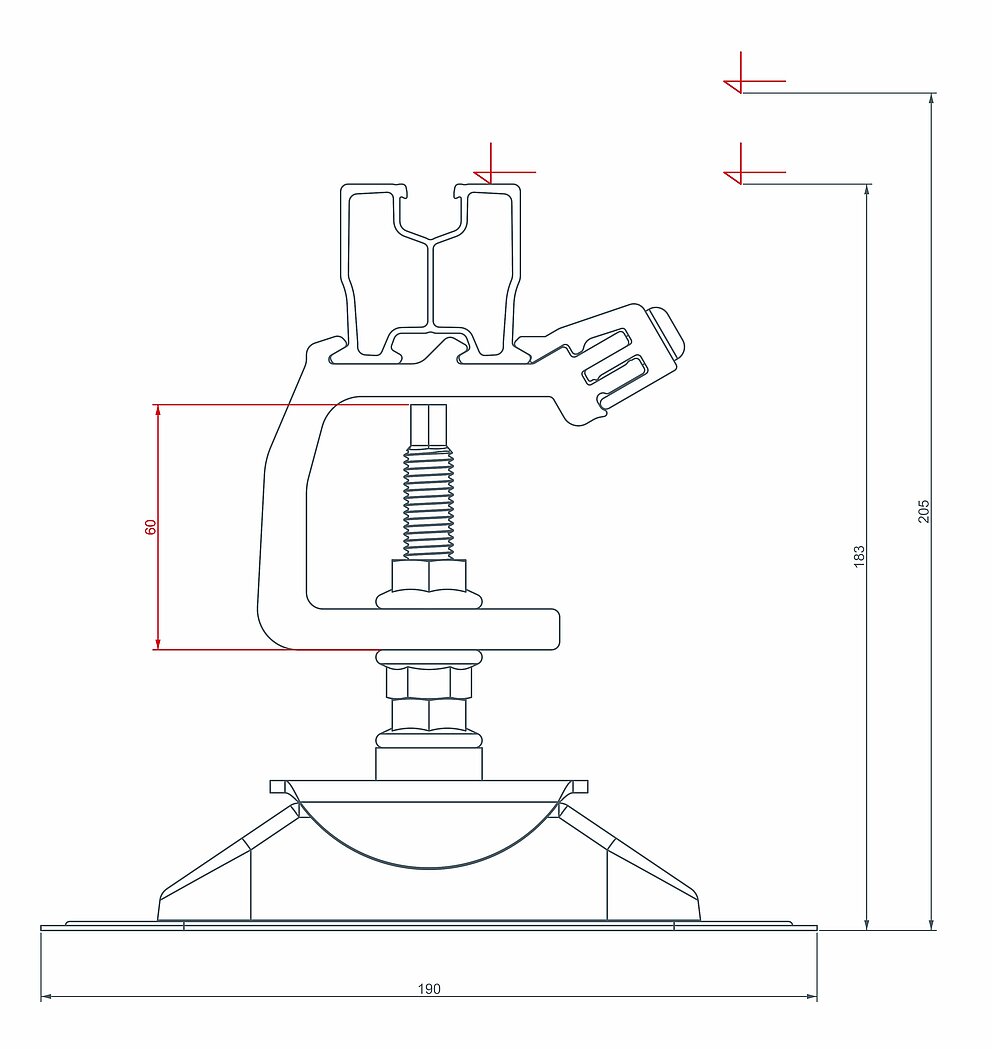

Držák PREVARIO Sunny je vhodný pro střešní krytiny s dvojitou stojatou drážkou PREFALZ a všechny maloformátové krytiny PREFA.
Oblast posuvu držáku Sunny je připravena pro posuvné příponky PREFALZ. Ukotvením držáku Sunny není negativně ovlivněn dilatační rozsah pásu PREFALZ do délky pásu 12 m.
Pozor
Při použití dlouhé posuvné příponky (do délky pásu 15 m) kontaktujte technické oddělení společnosti PREFA.
Při teplotním rozdílu 80 °C smí vzdálenost mezi držákem solárního panelu Sunny a středem prostoru fixační příponky činit maximálně 7,5 m.

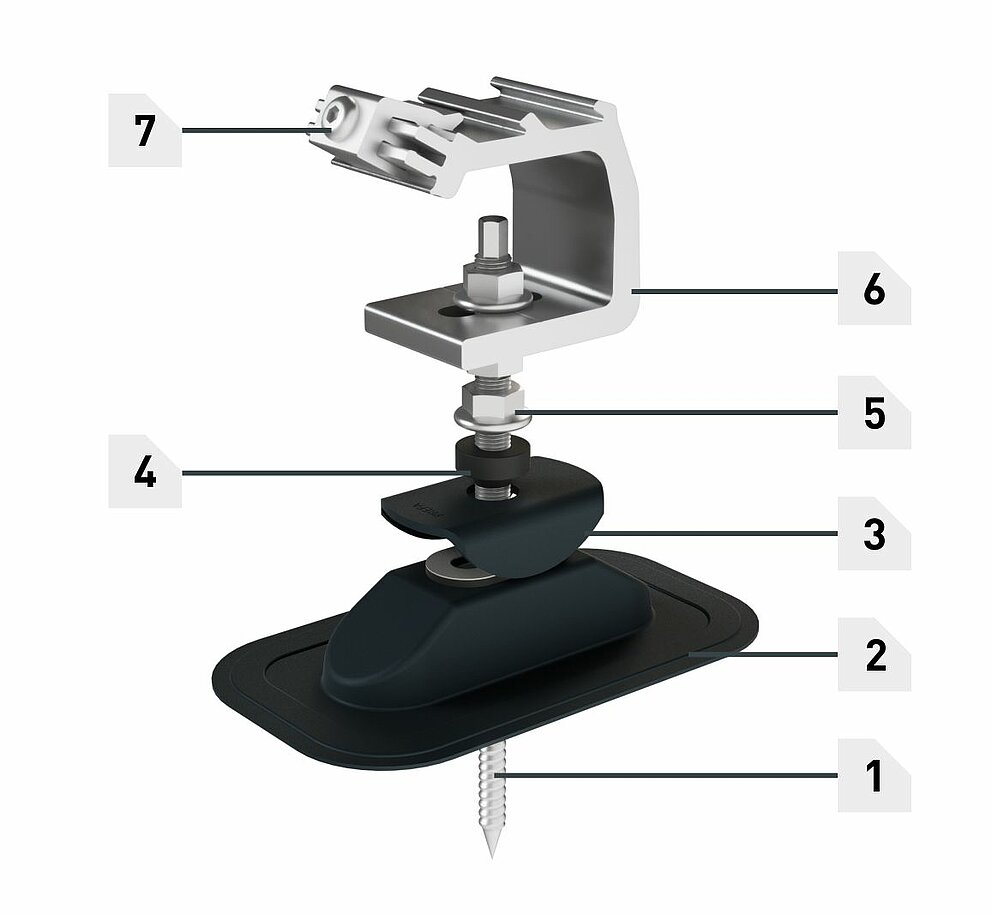

1 šroub s dvojitým závitem M12 × 250 nebo M12 × 350 (vel. 9)
2 držáky PREVARIO Sunny

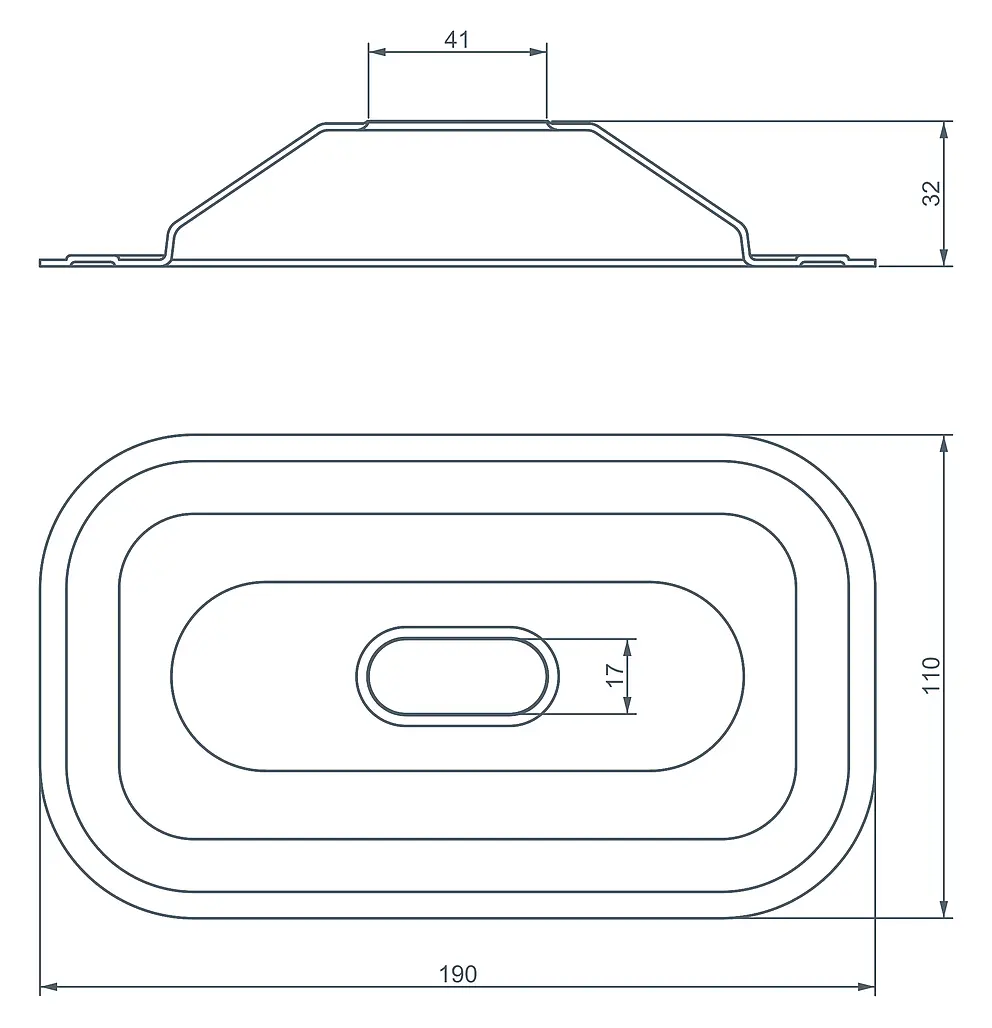

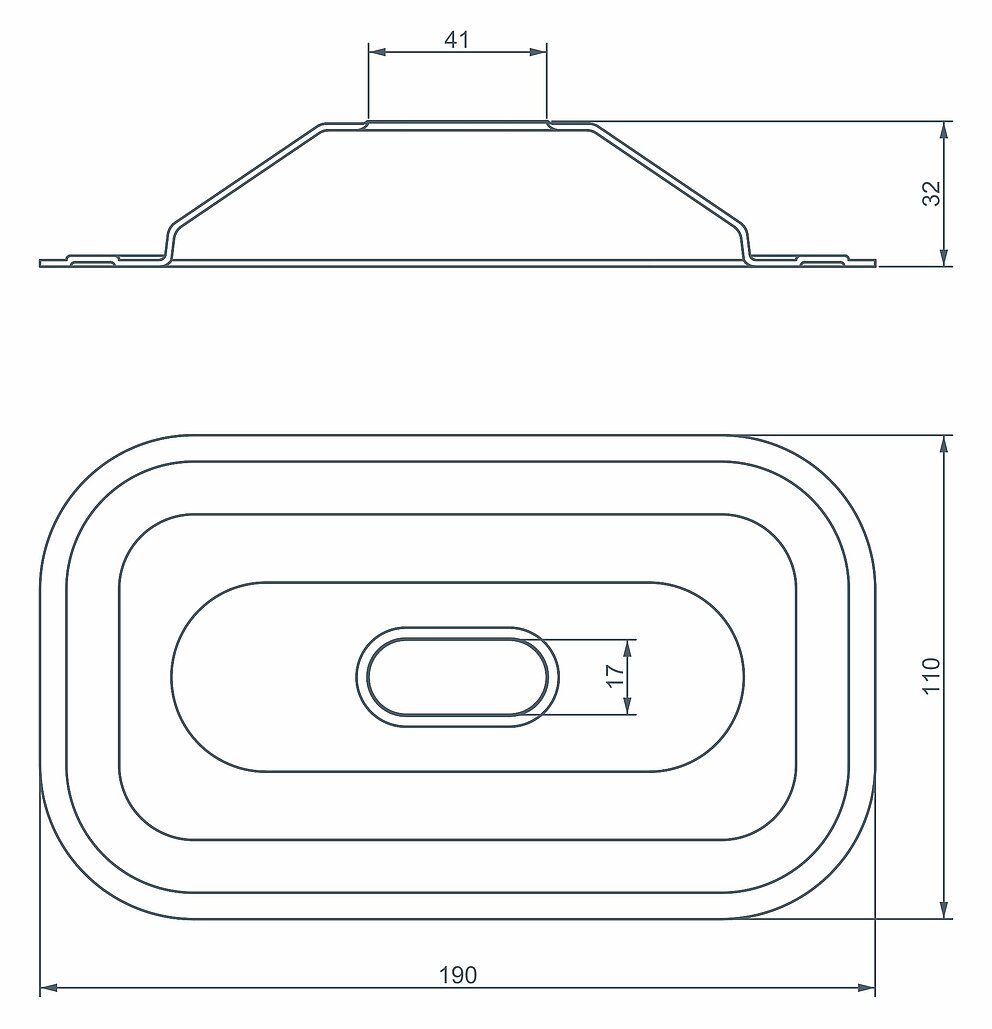

3 Kalota
4 Těsnění EPDM
5 šestihranných matic M12 s přírubou (vel. 18)
6 držáků lišty
7 upevňovacích vrutů M8 (T40)
Rozsah nastavení |
22 mm |
|---|---|
šroub |
PREVARIO Sunny 250 – jednoplášťová střešní skladba PREVARIO Sunny 350 – dvouplášťová střešní skladba |
Barva |
práškově lakováno v antracitové barvě (kalota a držák Sunny) |
Součásti |
3 přírubové matice M12, ušlechtilá ocel (vel. 18) |
Potřebné příslušenství: |
Speciální lepicí sada |

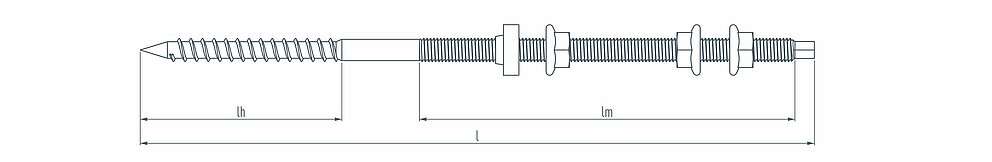

Rozměry šroubu s dvojitým závitem
Rozměry |
l |
lh |
bm |
Vel. |
M12 × 250 |
250 |
100 |
100 |
SW 9. |
M12 × 350 |
350 |
100 |
195 |
SW 9. |

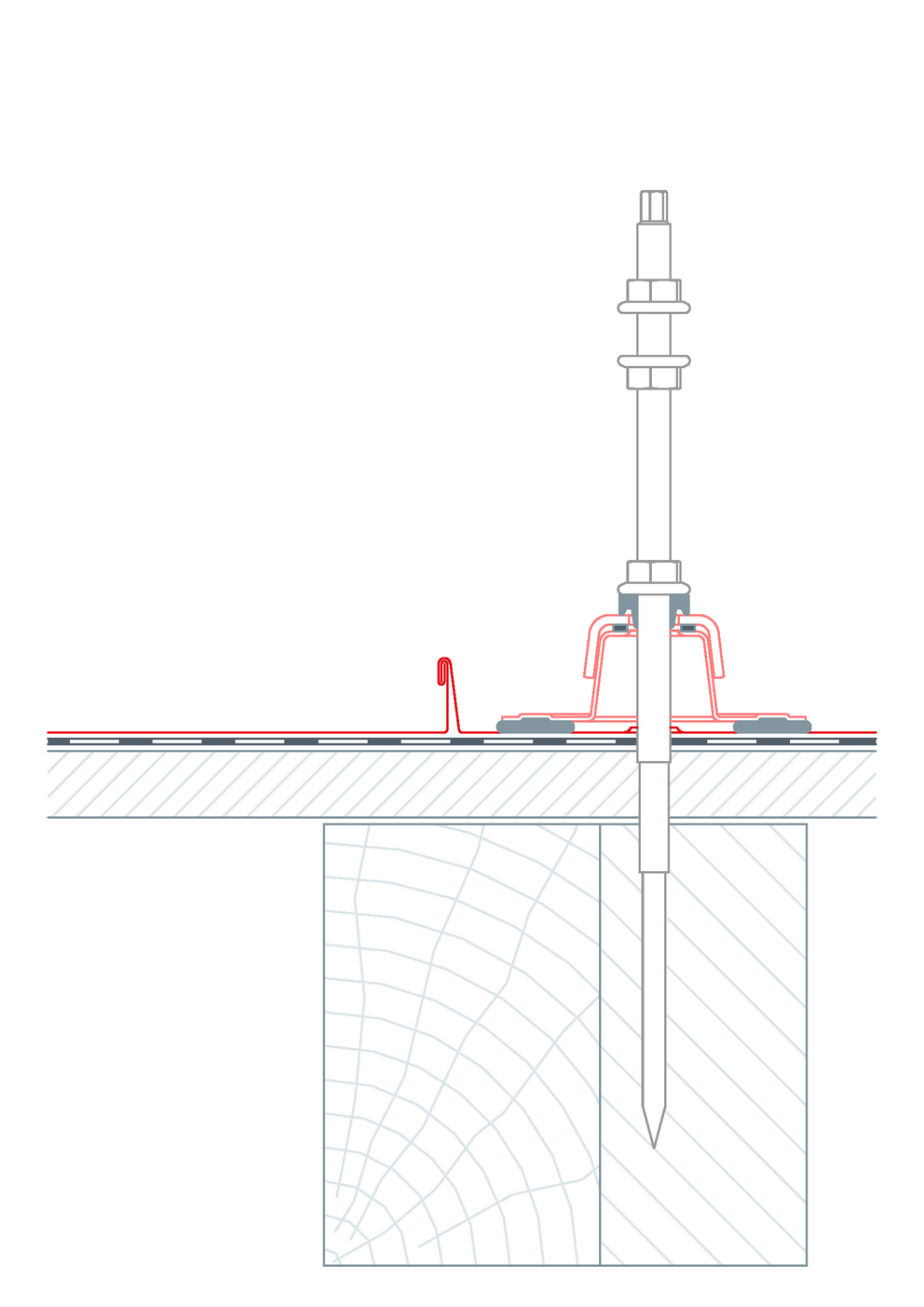

Požadavky na nosnou spodní konstrukci:
Kontralať může fungovat jako nosná konstrukce, jestliže mohou být zachovány výše uvedené body a síly držáku solárního panelu se přes to mohou přenášet na krokve. Vyměření střešní konstrukce na působící zatížení podle platných norem.

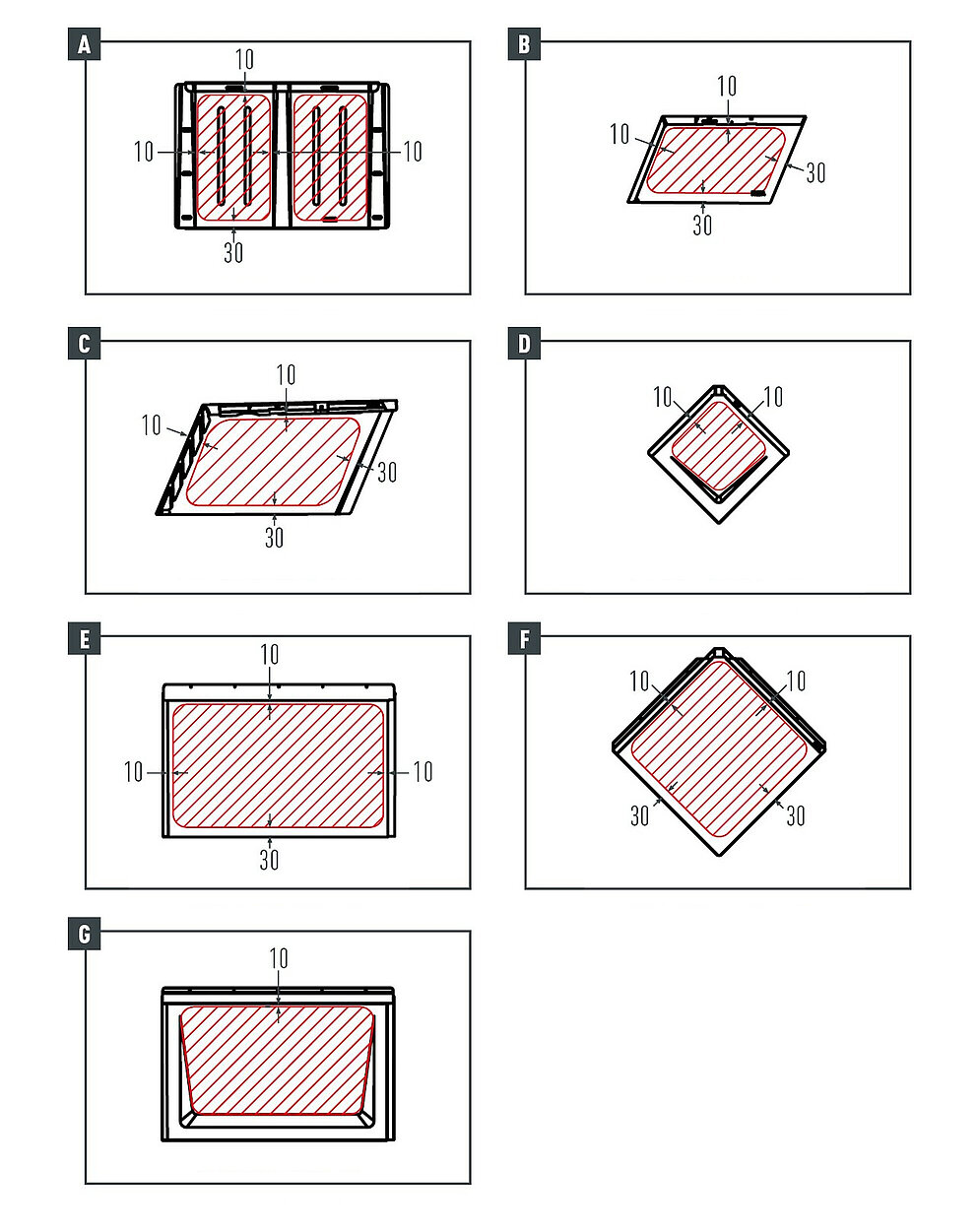

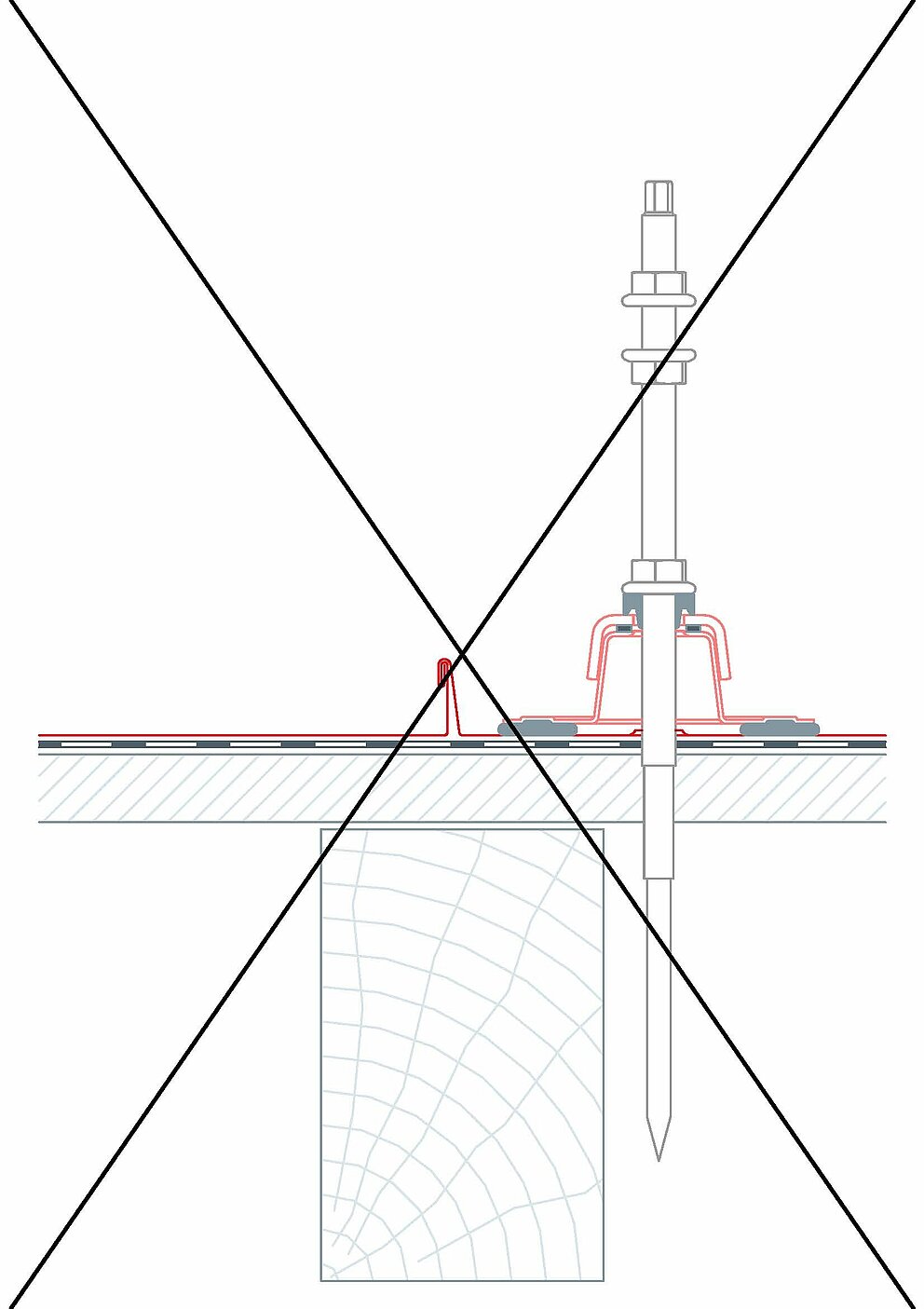

Jak je vidět na předchozím obrázku, je montážní oblast držáku PREVARIO Sunny u maloformátových produktů PREFA omezena. Držák Sunny se montuje jen a pouze na rovné plochy. Protože držák Sunny plní pouze těsnicí funkci, lze se s krytkou dostat blíže k drážkám.
Je možná montáž na plné bednění nebo laťování. U maloformátových střešních prvků PREFA může být zapotřebí namontovat montážní podložku, aby bylo možné namontovat držák PREVARIO Sunny – např. když je v montážní oblasti nad krokví umístěna drážka.

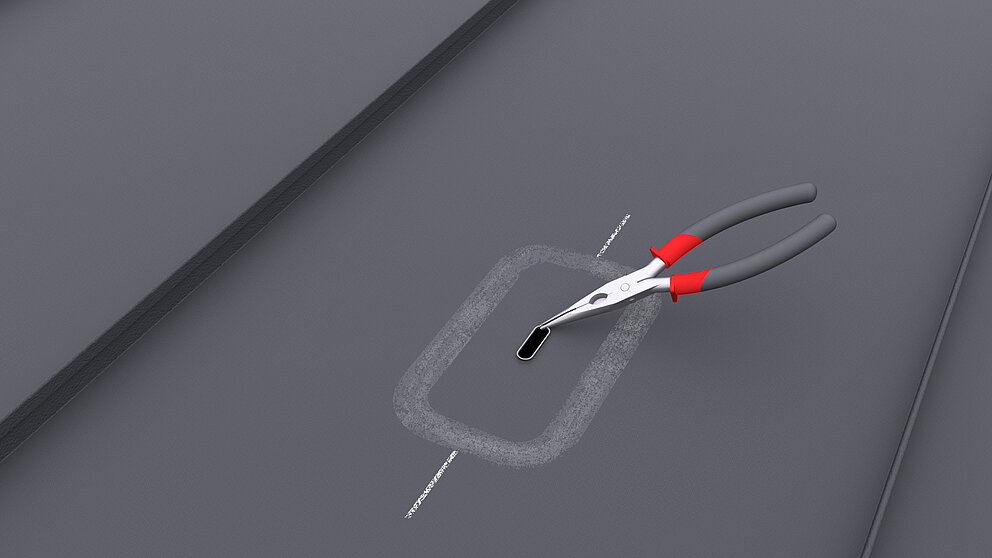

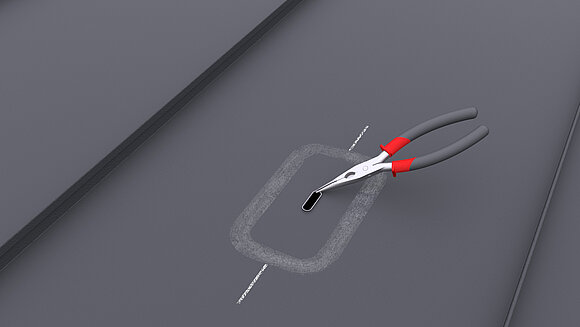

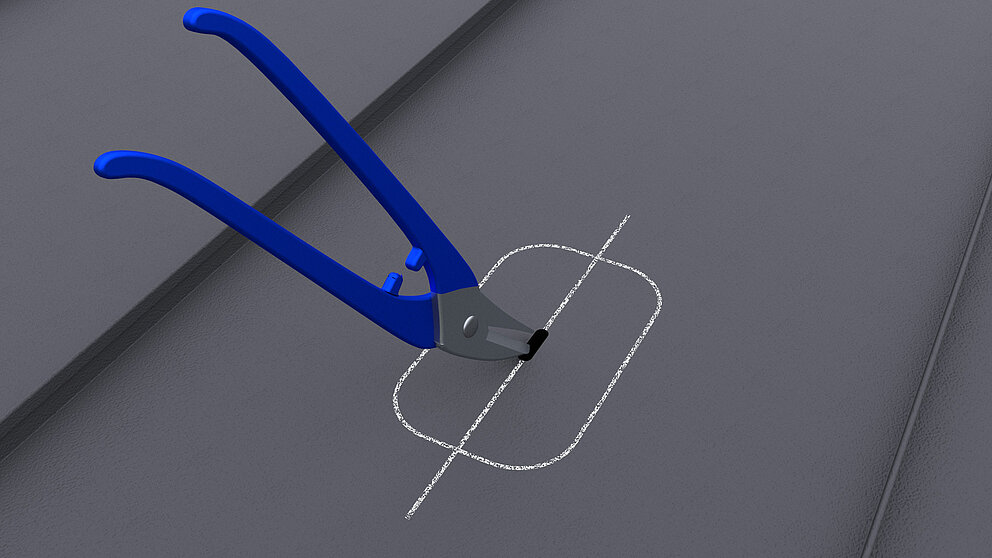

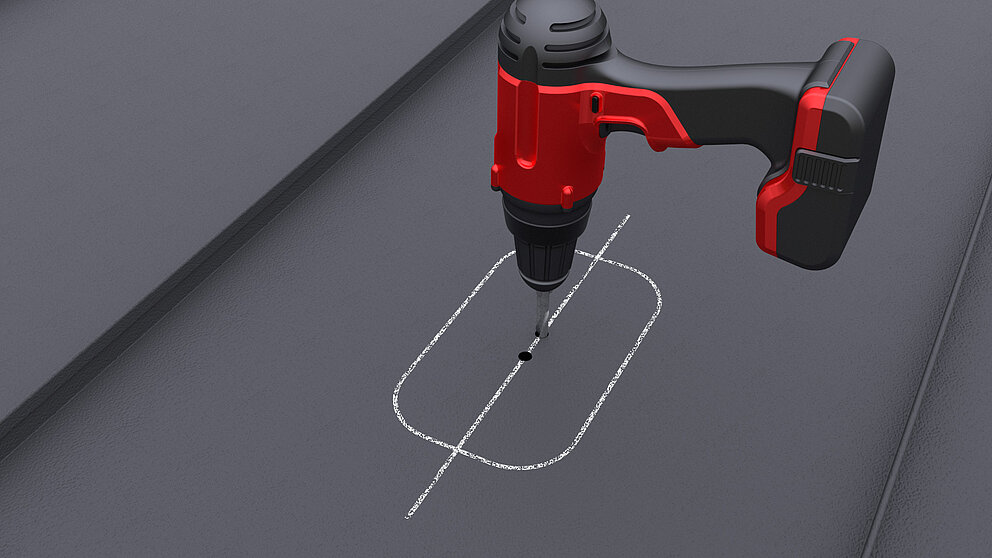

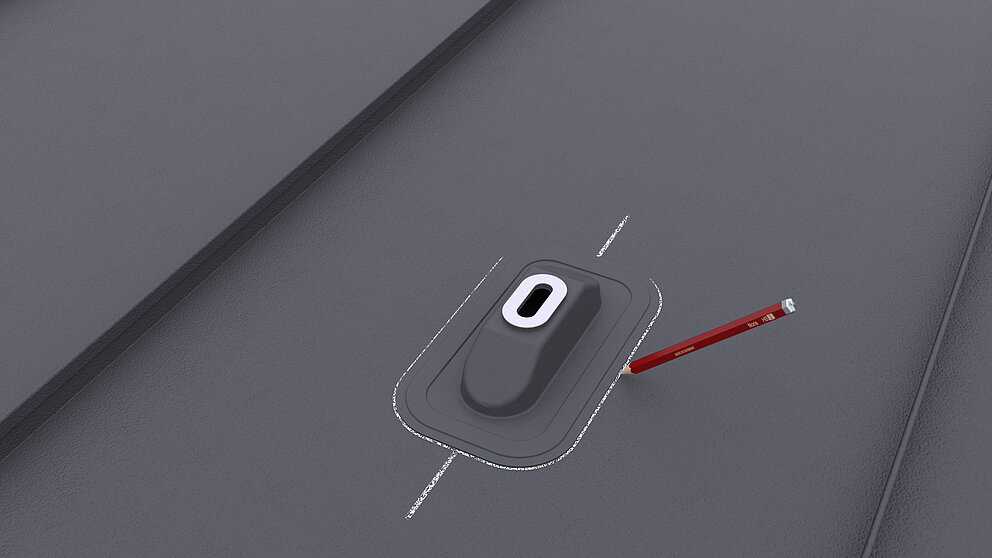

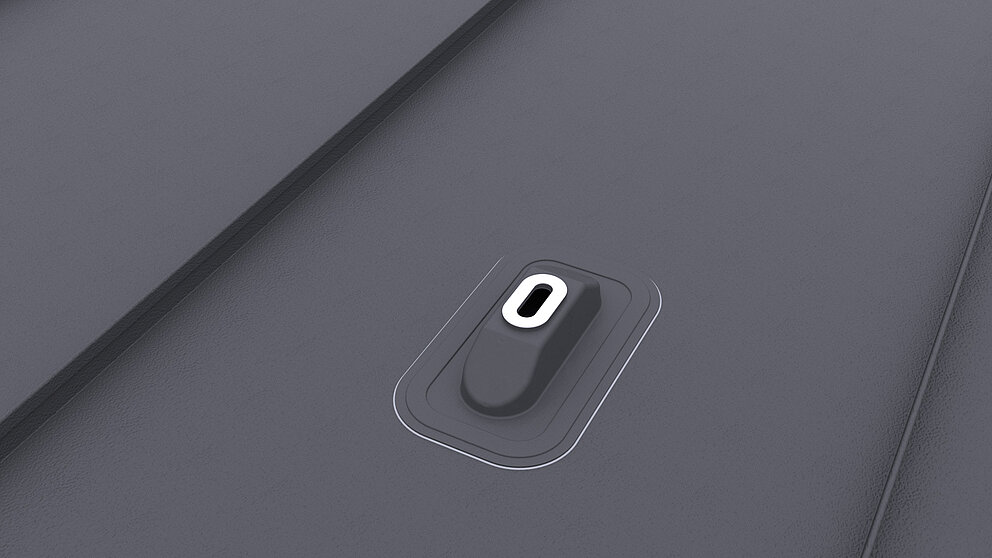

Vyznačte obrys a podélný otvor. Předvrtejte podlouhlý otvor (⌀ 13 mm) do pásu PREFALZ (dostatečný otvor u maloformátové krytiny). Vyřízněte podélný otvor v pásu PREFALZ (odpadá u maloformátové krytiny).

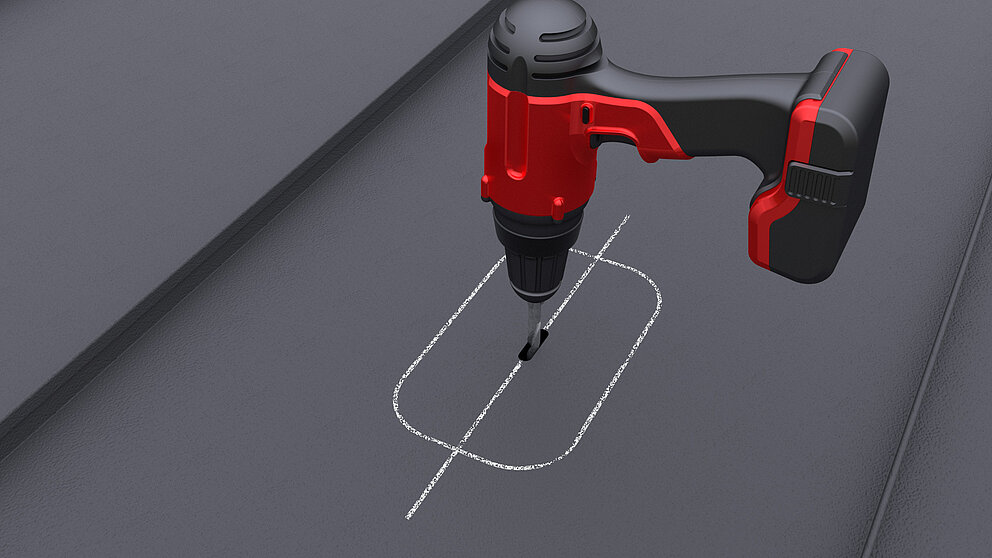

Spodní konstrukci předvrtejte uprostřed v podlouhlém otvoru nebo ve vývrtu na průměr ⌀ 8 mm.

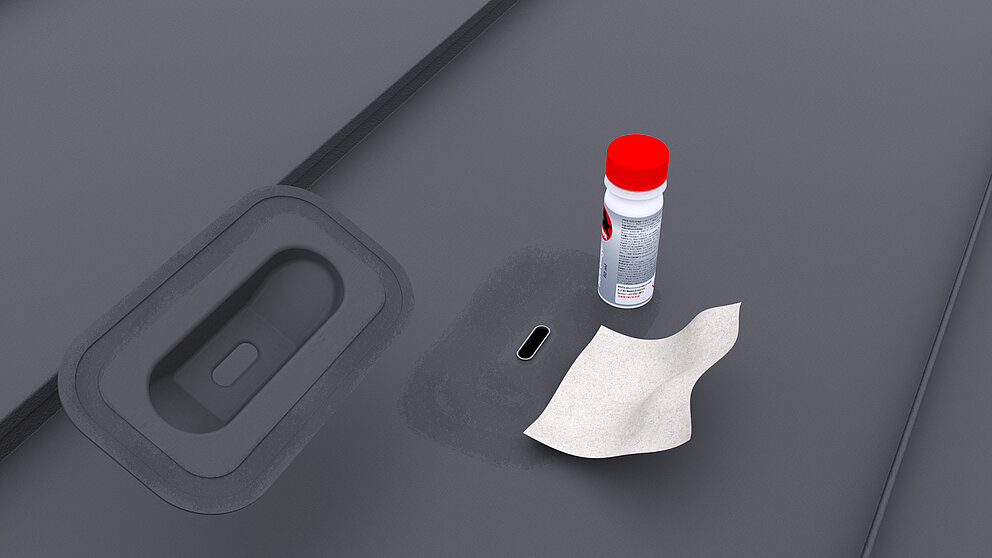

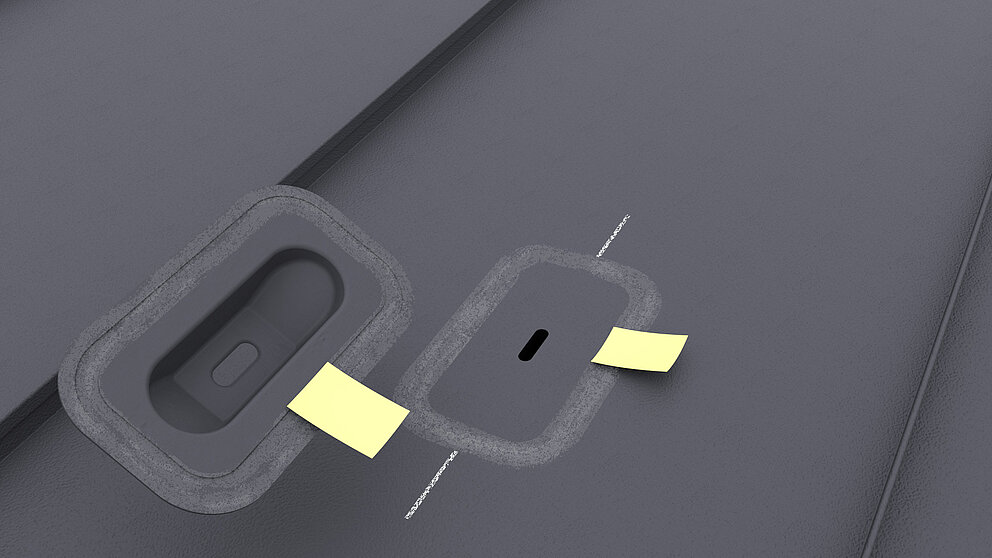

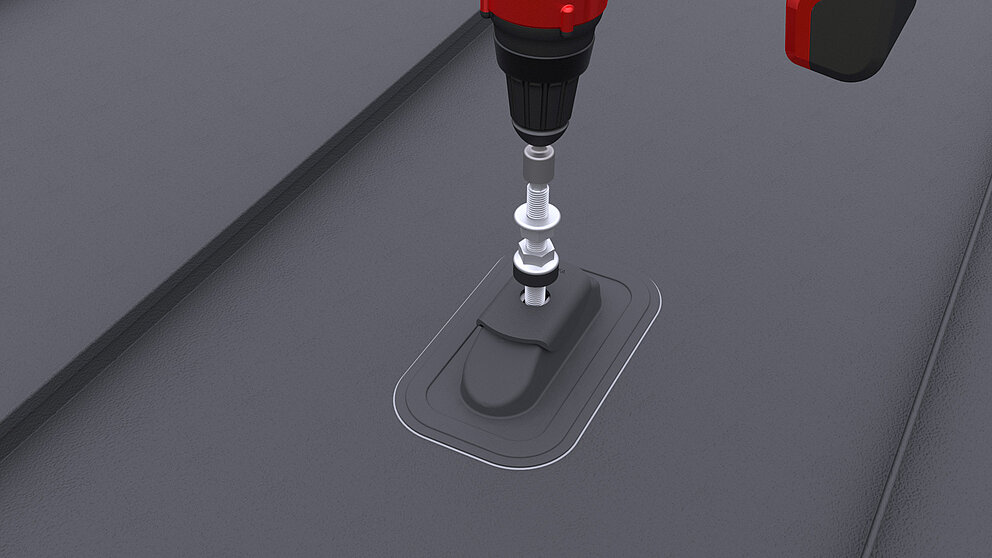

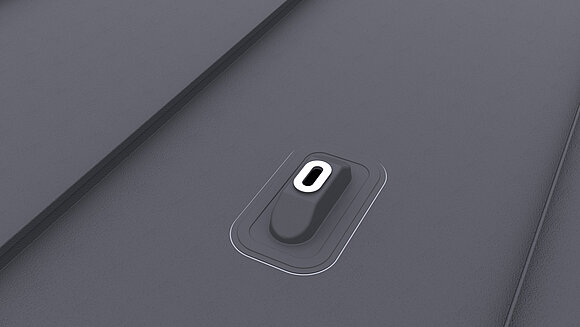

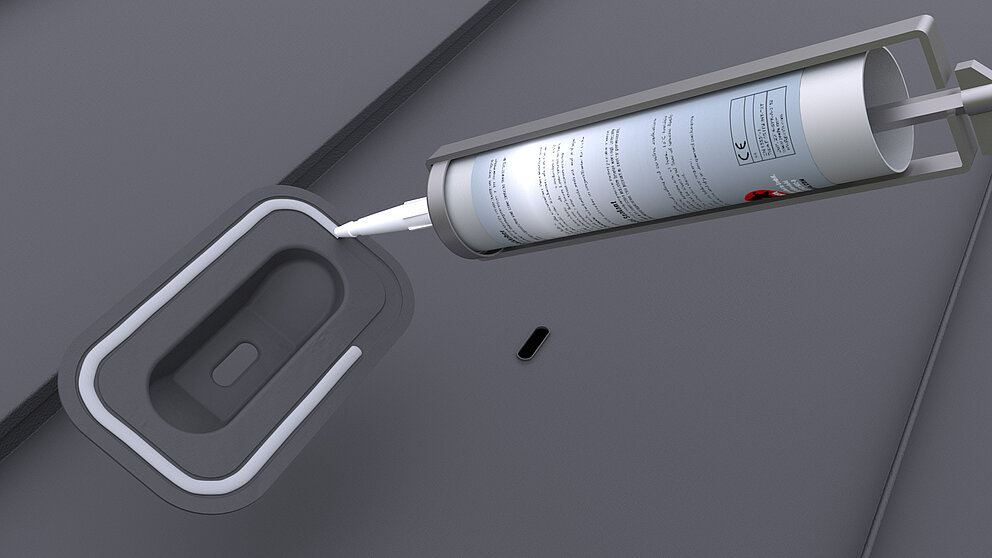

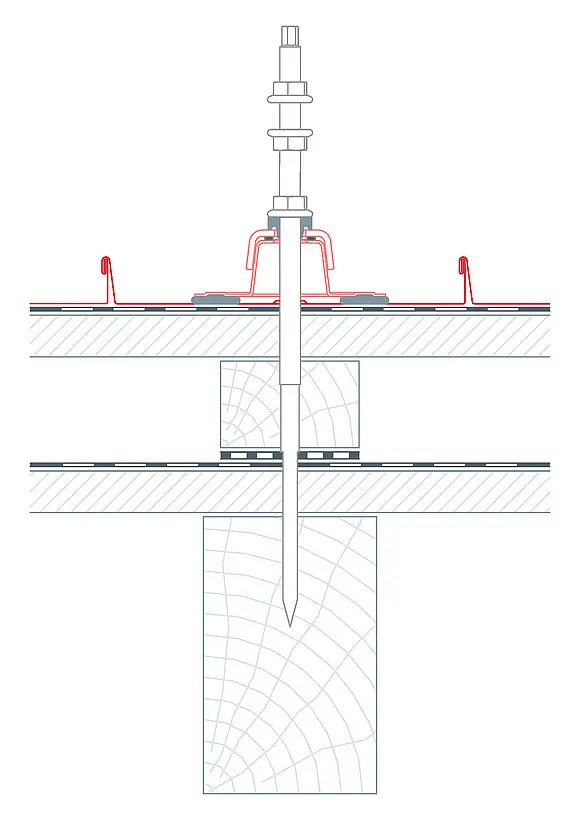

Zabruste lepený bod na střešní krytině a na držáku PREVARIO Sunny. Zalemujte podélný otvor nebo vývrt. Zabroušená místa lepení vyčistěte čisticím prostředkem. Proužek lepidla (⌀ 10 mm) naneste na zabroušený a očištěný držák Sunny. Držák PREVARIO Sunny přitlačte uprostřed. Nasaďte kalotu a pomocí vrtačky zašroubujte šroub s dvojitým závitem (vložka nástrčného klíče vel. 9 mm). Hloubka průniku do nosné spodní konstrukce (krokve): min. 80 mm.
Upozornění
Jestliže těsnění EPDM nesedí na hladké části dříku vrutošroubu, ale v oblasti závitu M12, je třeba styk mezi šroubem a gumovým těsněním dodatečně utěsnit.

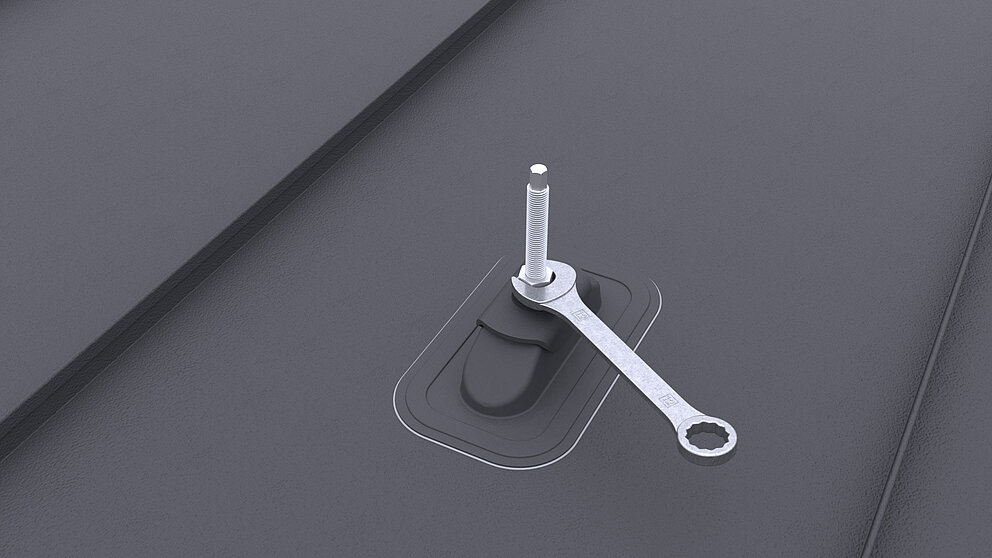

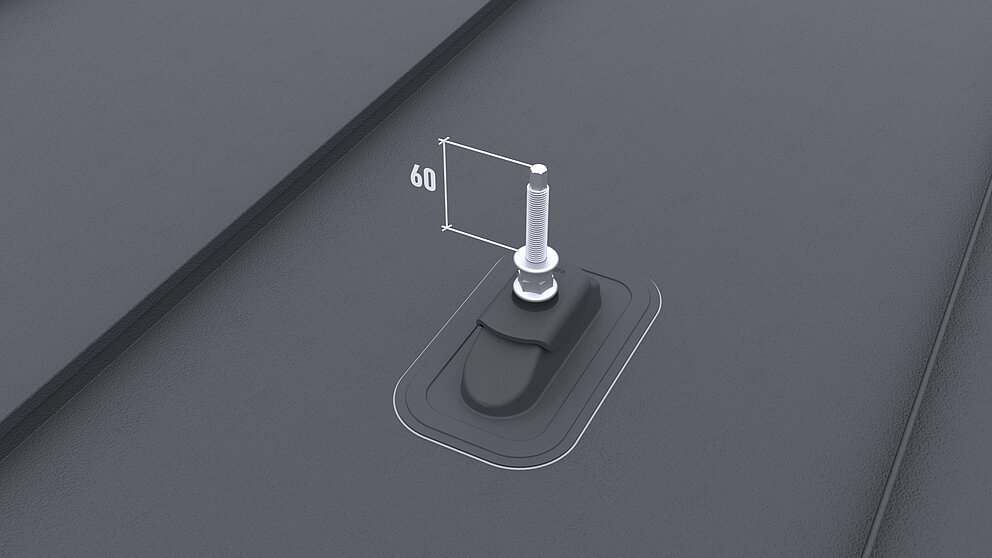

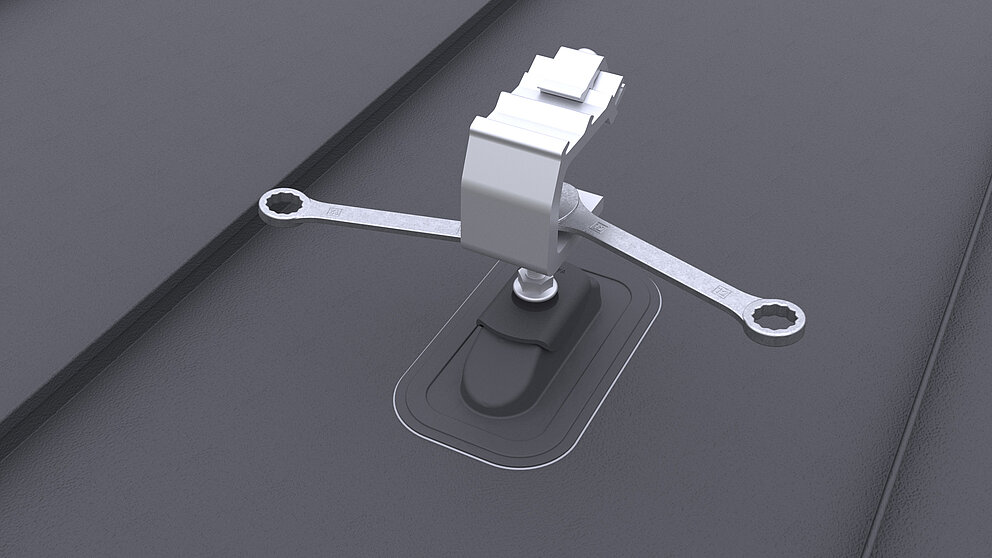

Utahujte matici, dokud se těsnění EPDM nevyboulí směrem ven (otevřený klíč: vel. 18). Namontujte druhou matici a zašroubujte ji úplně dolů. Odměřte na šroubu s dvojitým závitem 60 mm od horní hrany druhé matice (dosedací plocha držáku lišty) směrem nahoru a odřízněte. Nasaďte držák lišty a v odpovídající výšce (podle zbývajících držáků solárního panelu) utáhněte dvěma otevřenými klíči (otevřený klíč: vel. 18).

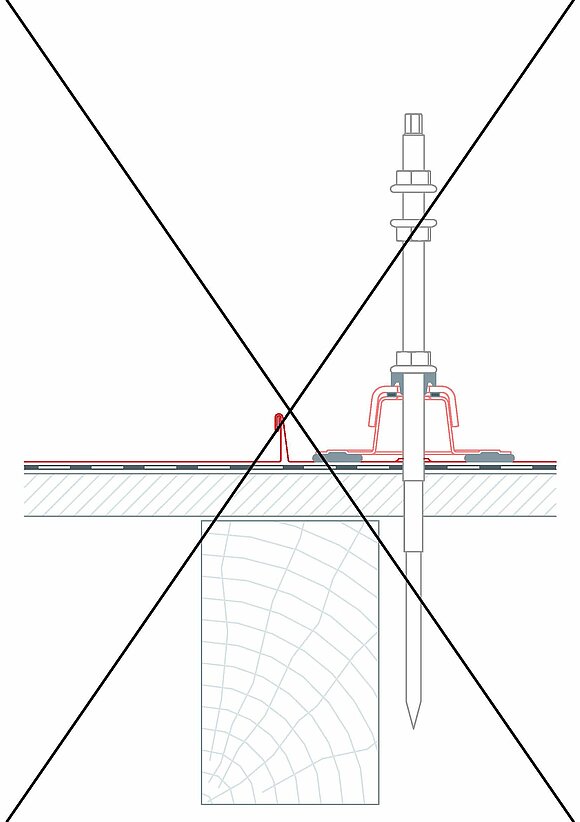

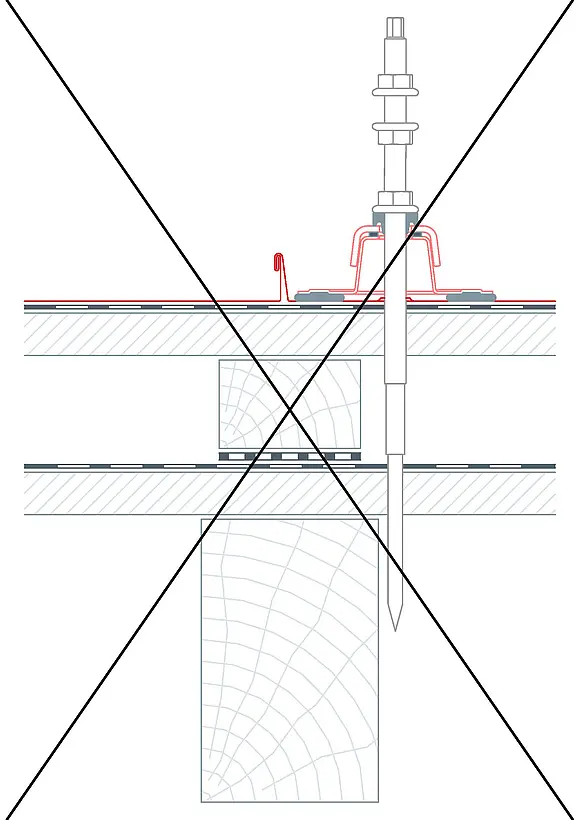

U střešních krytin s dvojitou stojatou drážkou PREFALZ se může stát, že z prostorových důvodů již nelze namontovat krytku držáku PREVARIO Sunny. Zohledněte pokyny k montáži držáku PREVARIO Sunny.

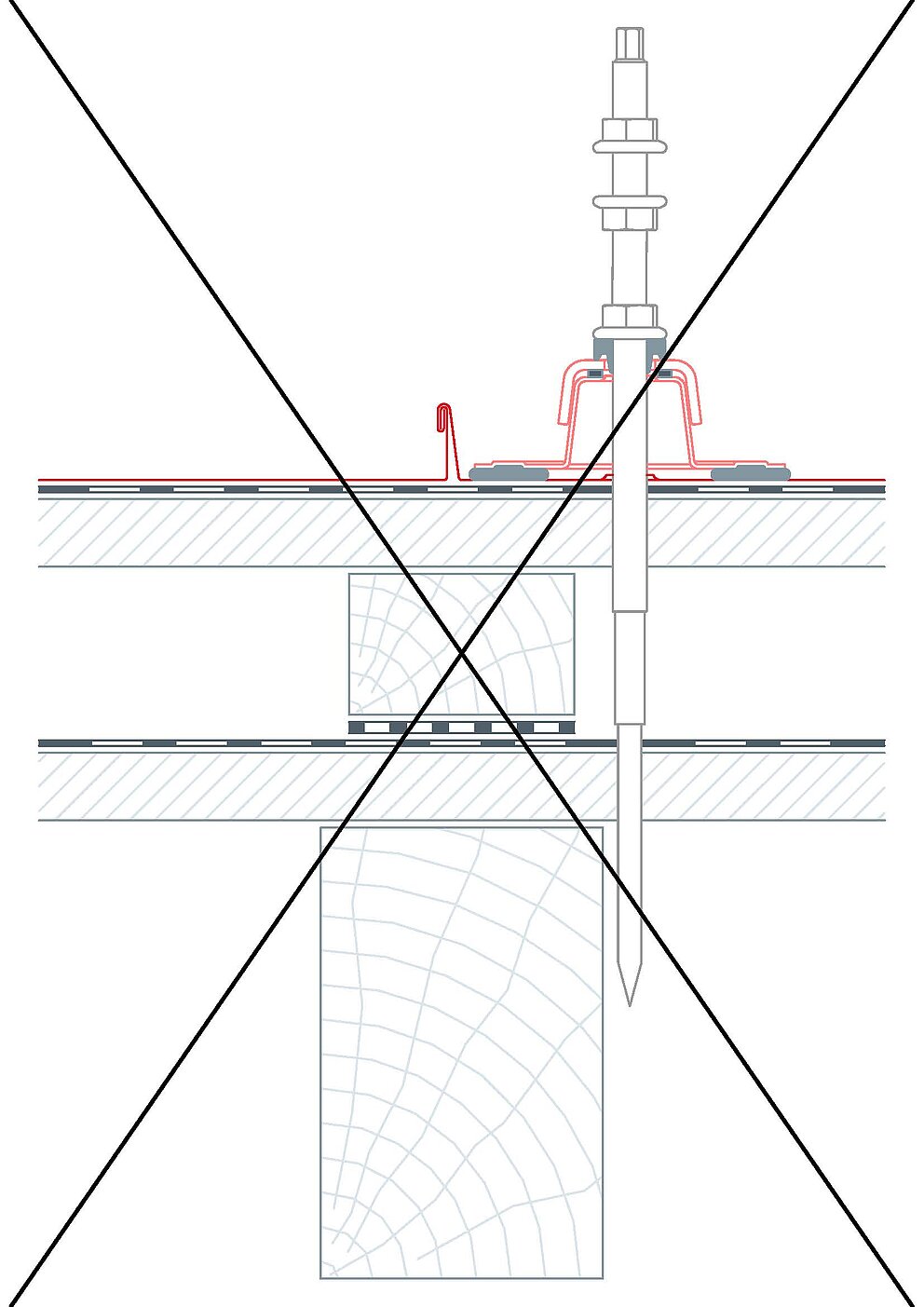

U jednoplášťových střešních konstrukcí může by spodní konstrukce šroubů s dvojitým závitem mohla být přesazená (např. zdvojení krokví po celé délce krokve, zatažení příčky).

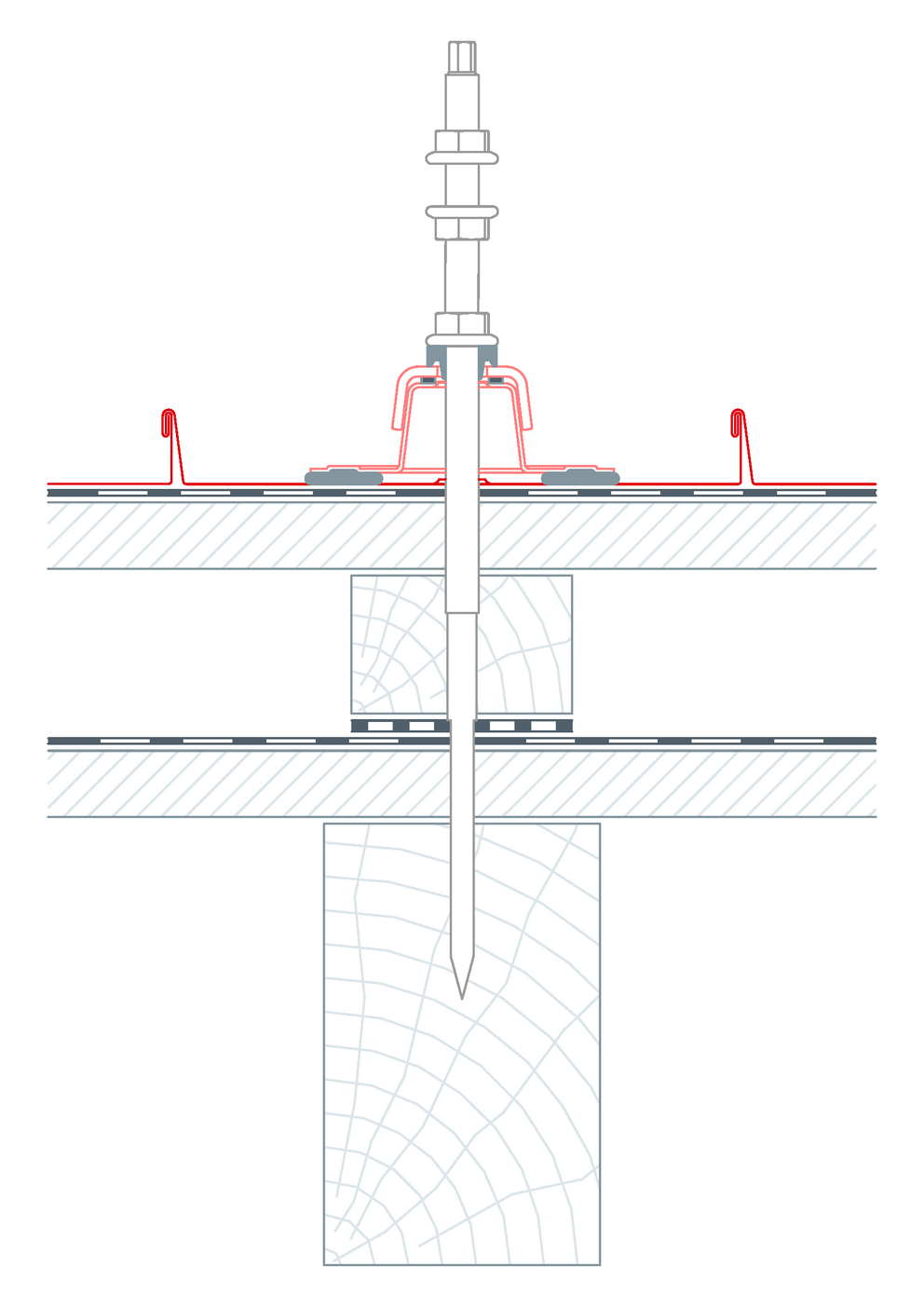

U dvouplášťových střešních konstrukcí by přicházelo v úvahu vyříznutí drážky a následné nové falcování úzkého plechu.

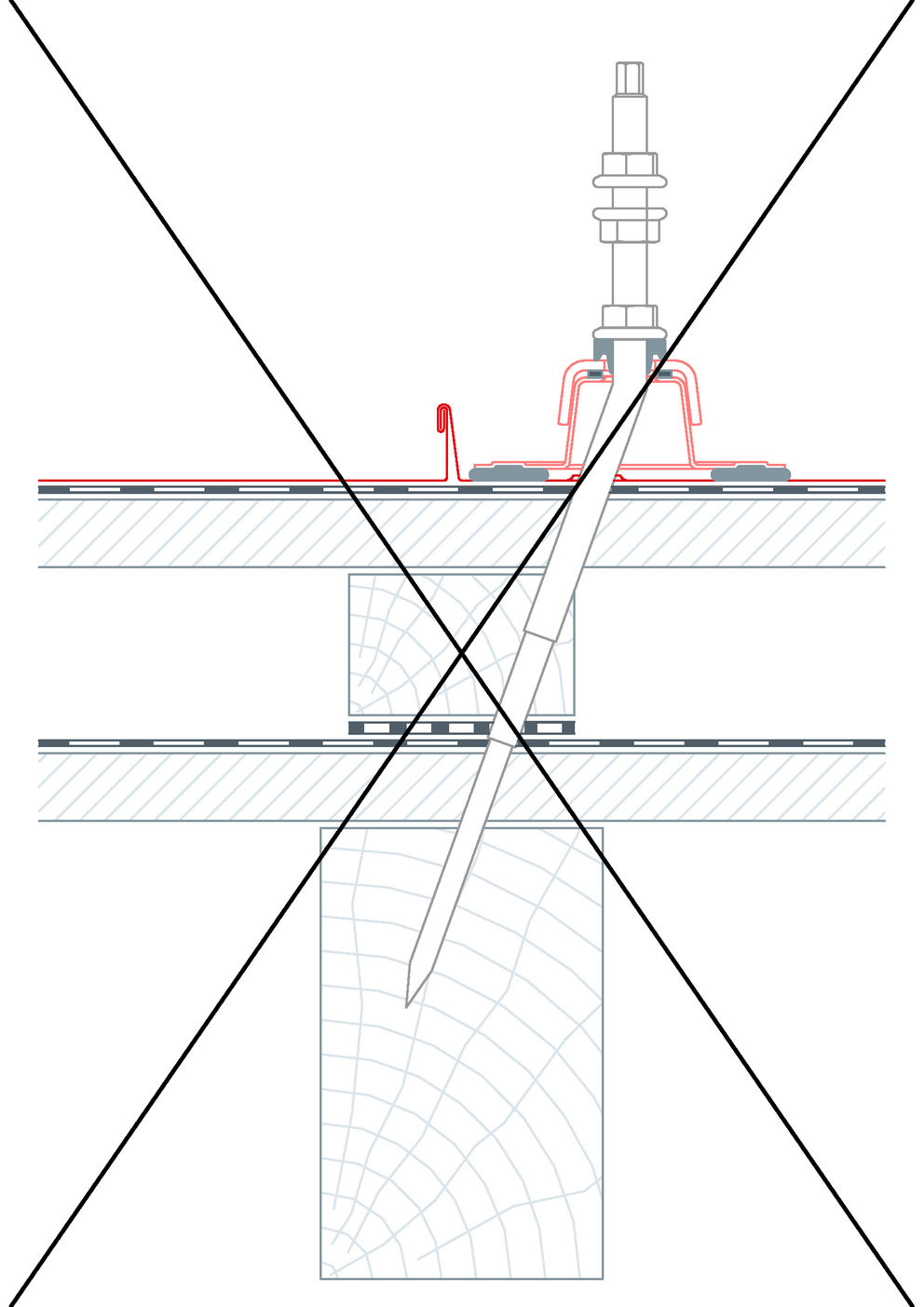

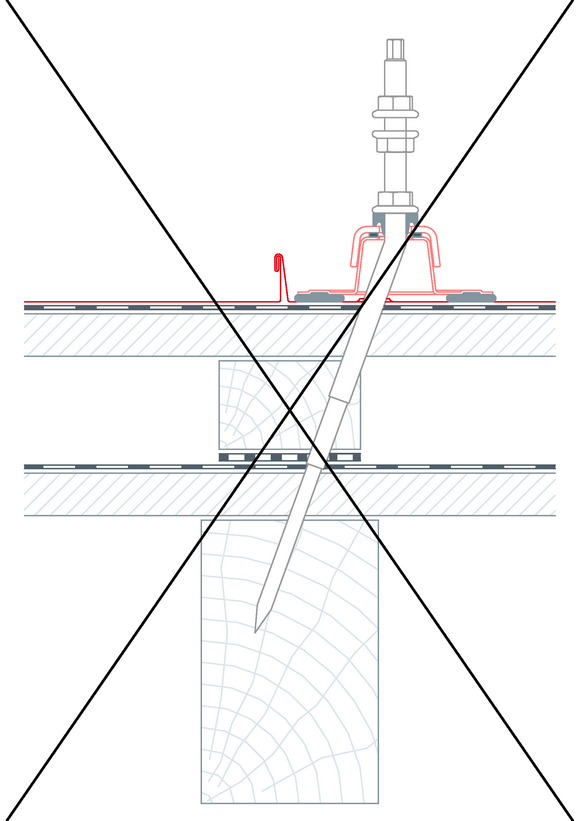

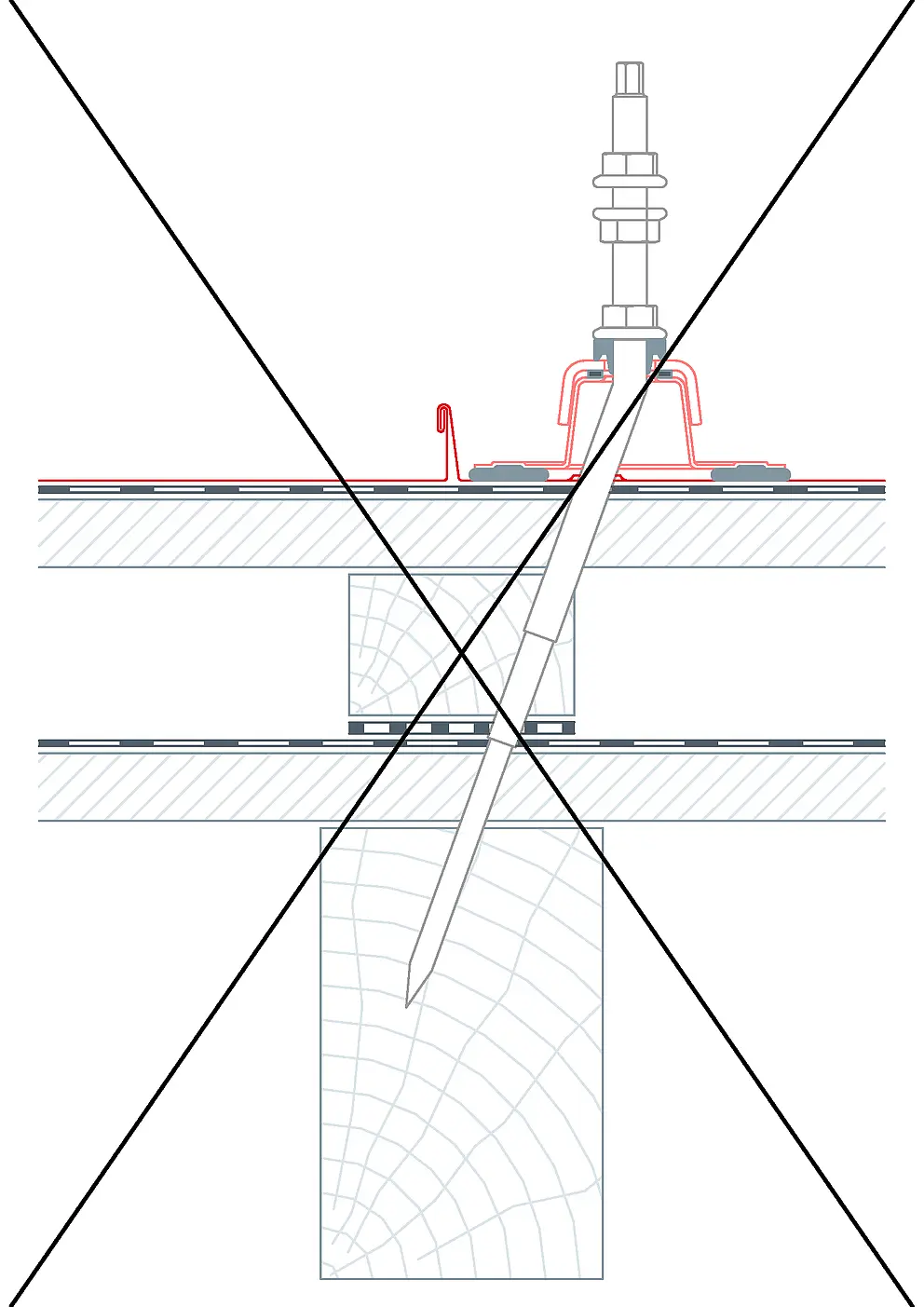

Šikmé zašroubování nebo dodatečné ohnutí šroubů není přípustné.
