PREVARIO PREFALZ

Bezproblémová montáž a bezpečné uchycení na systémy s dvojitou stojatou drážkou PREFALZ a FALZONAL®. Podélná dilatace pásů není negativně ovlivněna montáží PREVARIO PREFALZ. Je možná montáž na pevnou, posuvnou nerezovou příponku a posuvnou příponku dlouhou. Při montáži je třeba zohlednit staticky stanovenou vzdálenost drážky i staticky stanovenou maximální vzdálenost mezi příponkami.

Rozteč příponek podle výpočtu zatížení větrem (max. 33 cm)
Použití jen v kombinaci se střešní krytinou s dvojitou stojatou drážkou PREFALZ nebo FALZONAL® položenou podle platných norem a pravidel.
PREVARIO PREFALZ je dimenzován jen pro zařízení rovnoběžná se střechou (bez prostředků k nastavení sklonu atd.).
Přesný počet kusů může stanovit produktová technika PREFA nebo statik.
Použití možné i u pásů s 25 mm volné plochy příponek.

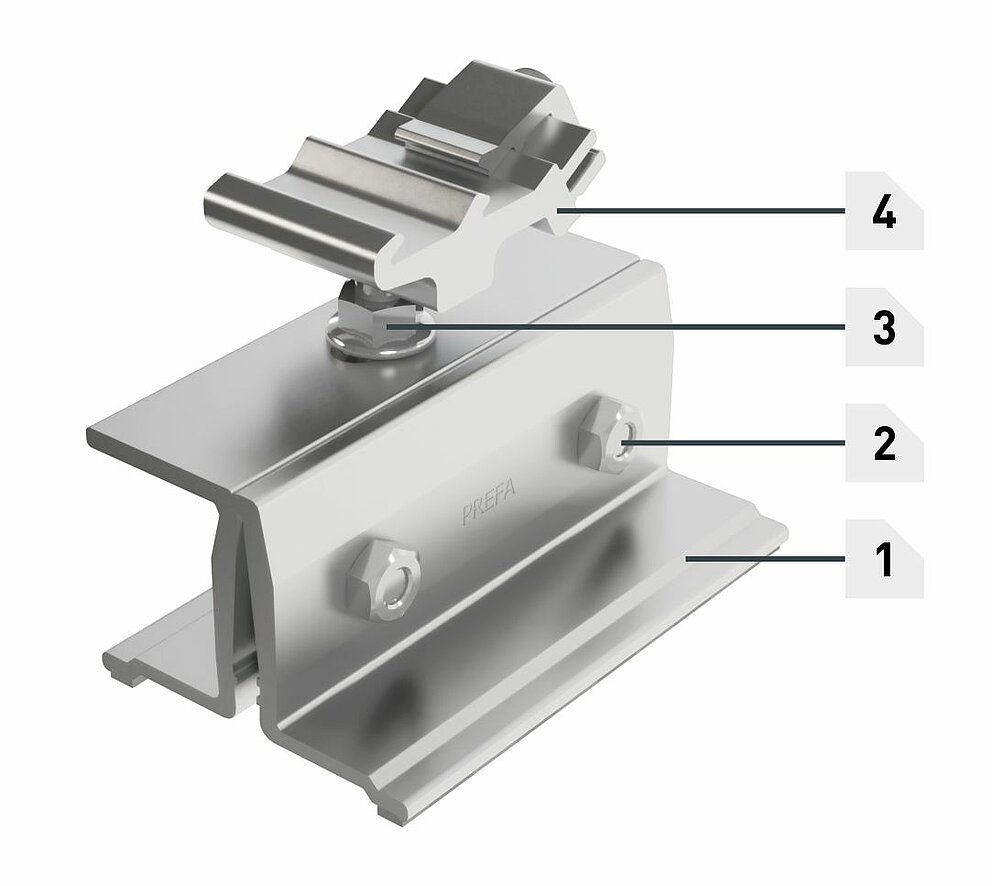

1 PREVARIO PREFALZ
2 vratové šrouby a matice M10 (vel. 17)
3 závitové tyče s maticí M12 (vel. 18)
4 držáky lišty

Rozsah nastavení	36 mm
šroub	Přichycení na dvojitou stojatou drážku
Barva	přírodní hliník
Součásti	Držák lišty (EN AW 6005A T6) Upevňovací vrut M8 × 30, ušlechtilá ocel (T40) Závitová tyč M12 × 90, ušlechtilá ocel 2 přírubové matice M12, ušlechtilá ocel (vel. 18) 2 vratové šrouby M10 × 25, ušlechtilá ocel (vel. 17) 2 šestihranné matice M10, ušlechtilá ocel (vel. 17) Těsnění EPDM

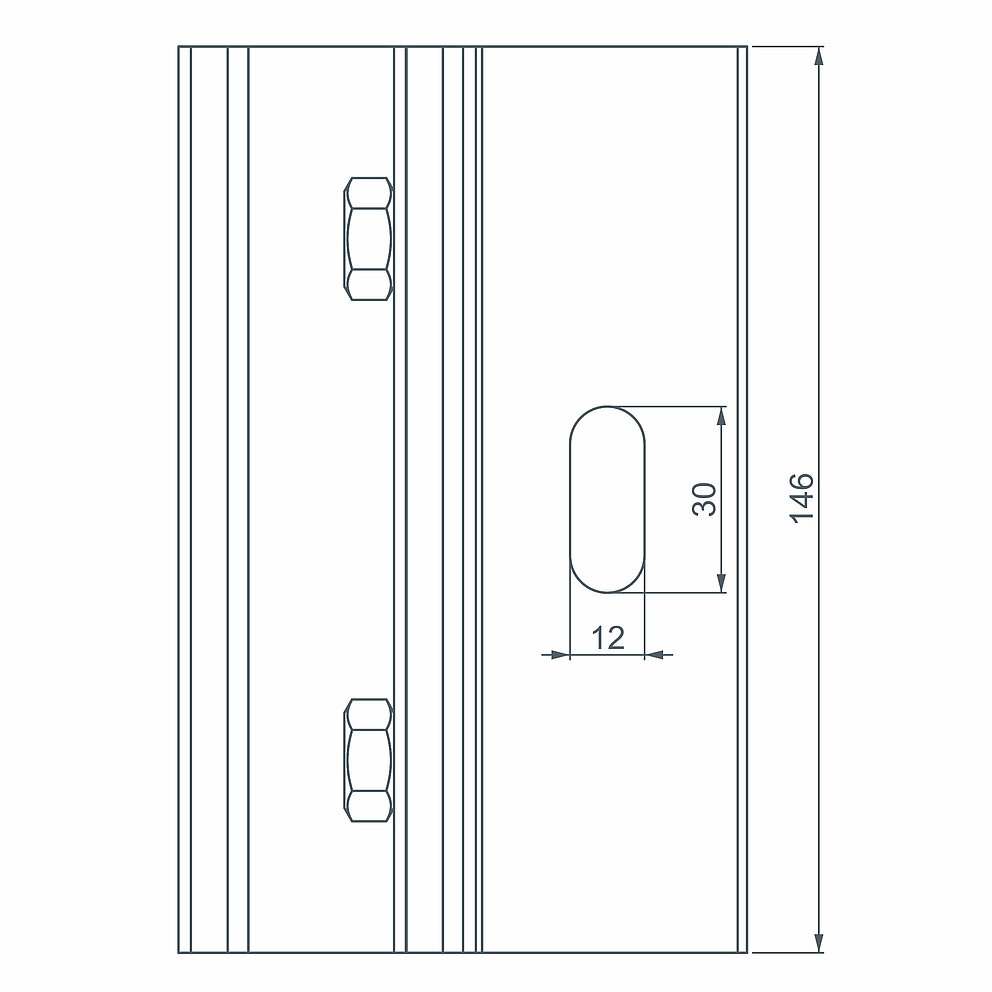

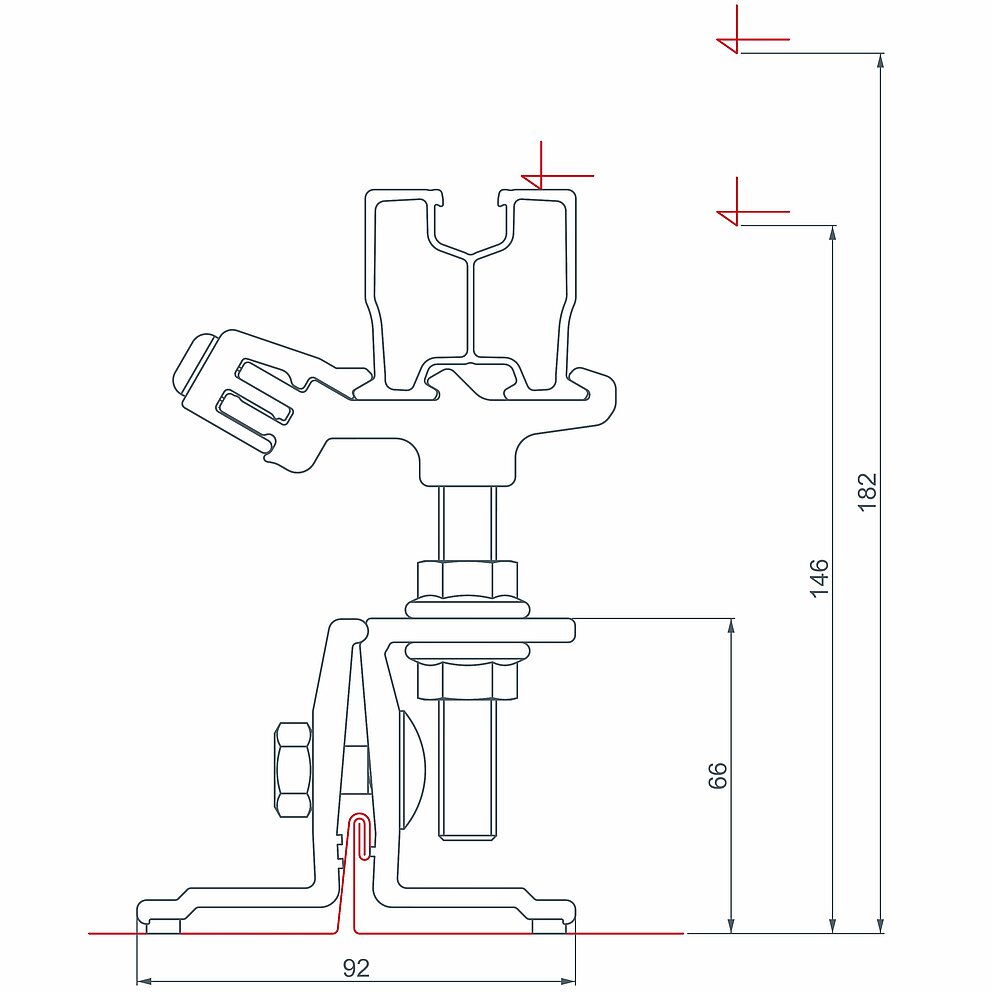

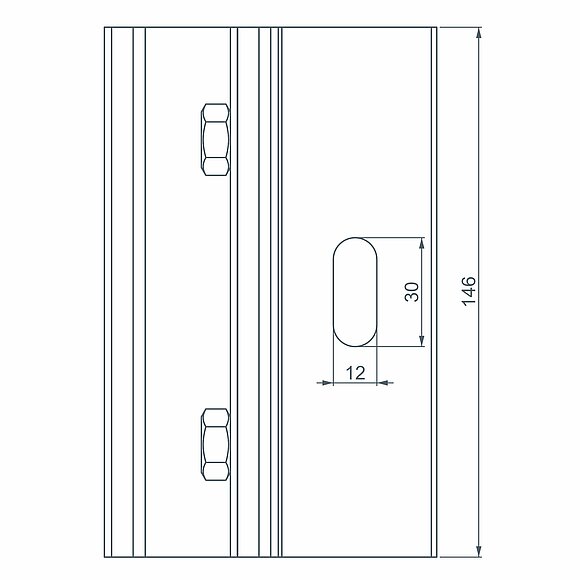

PREVARIO PREFALZ celek (vlevo) a spodní díl (vpravo)

Požadavky na nosnou střešní krytinu:

Střešní krytina s dvojitou stojatou drážkou z PREFALZ nebo FALZONAL®
Kotvení střešní krytiny příponkami PREFA a vroubkovanými hřebíky nerez PREFA 28/30 nebo 28/25, resp. vruty PREFA se zápustnou hlavou 4,5/30 z ušlechtilé oceli
- Rozteč příponek podle výpočtu zatížení větrem (max. 33 cm)
Vzdálenost horní hrany střechy od horní hrany profilové lišty Prefa ≤ 150 mm
Vzdálenost mezi dvěma drážkovými příponkami na stejné drážce ≥ 400 mm

Vyměření střešní konstrukce na působící zatížení podle platných norem.

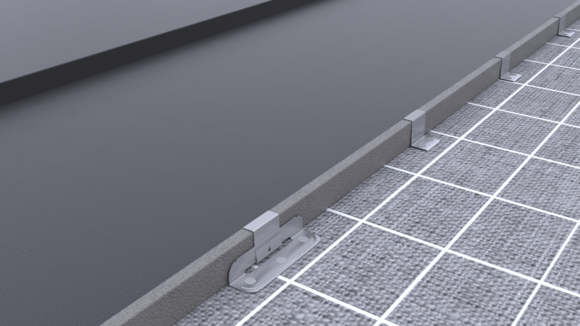

V oblasti plochy panelu nesmí být překročena maximální vzdálenost mezi příponkami 33 cm od jednoho středu příponky ke druhému.
Před nasazením držáku solárního panelu musí být uvolněny šrouby.

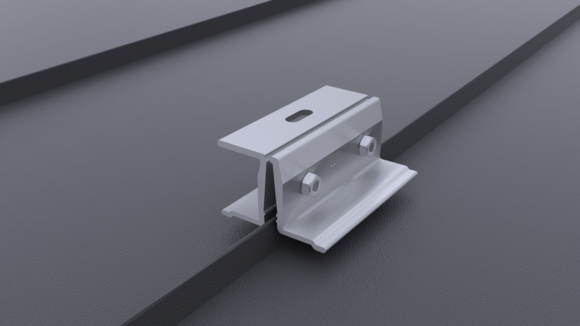

Umístění PREVARIO PREFALZ

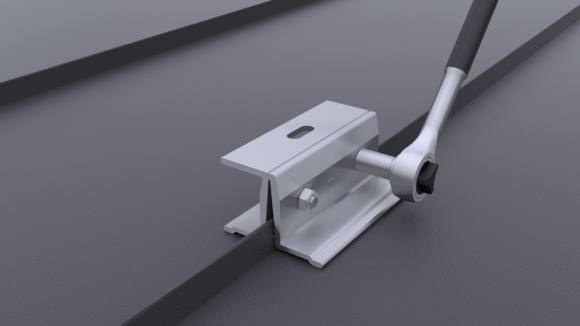

Dbejte na směr pokládky příponky. Směr pokládky držáku vyberte tak, aby mohla být závitová tyč umístěna na straně drážky. Obě matice z ušlechtilé oceli utáhněte momentem 35 Nm (vložka nástrčného klíče: vel. 17).

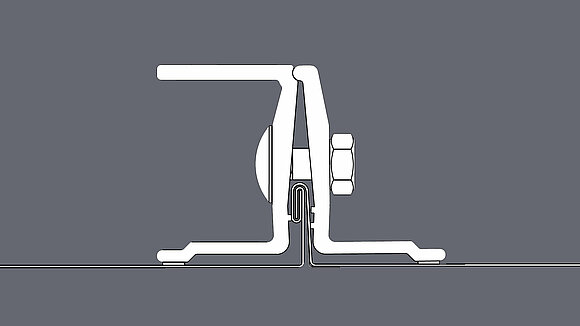

Montáž PREVARIO PREFALZ

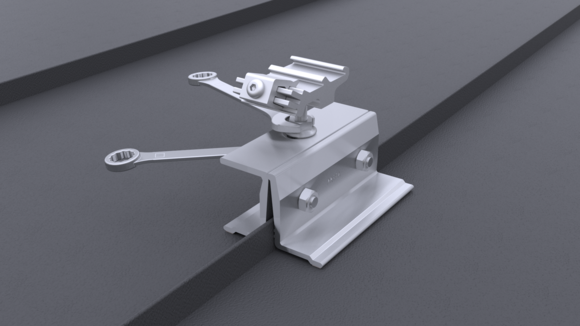

Volné umístění závitové tyče včetně držáků profilových lišt a kontramatic. Ruční utažení matic pro možné pozdější nastavení výšky držáku profilové lišty (otevřený klíč: vel. 18).

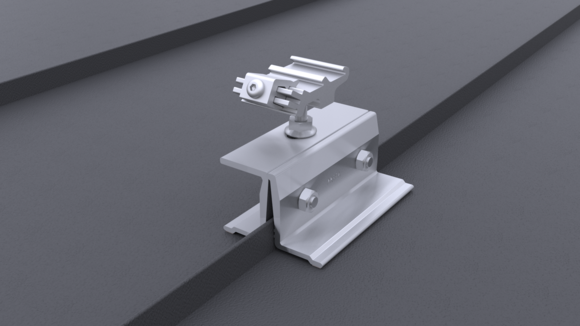

Kotvení držáku lišty

PREVARIO PREFALZ

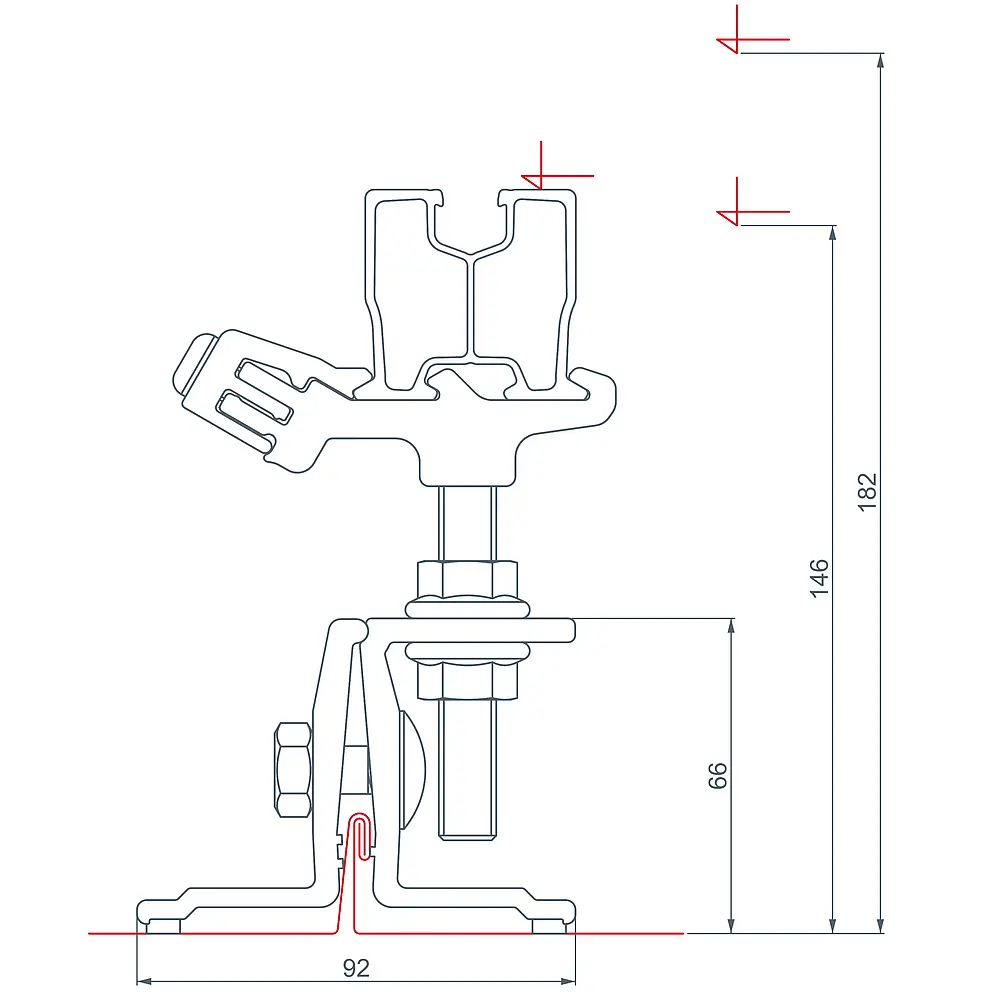

Technické údaje PREVARIO PREFALZ
