Bezproblémová montáž a bezpečné uchycení na falcované tašky, falcované tašky R.16, falcované šindele, falcované šindele DS.19, falcované šablony 29×29, falcované šablony 44×44 a střešní panely FX.12. V oblasti PREVARIO 3.S musí být instalováno plné bednění.
Upozornění
Při zpracování dodržujte montážní návody PREFA a příslušné odborné normy a bezpečnostní předpisy.

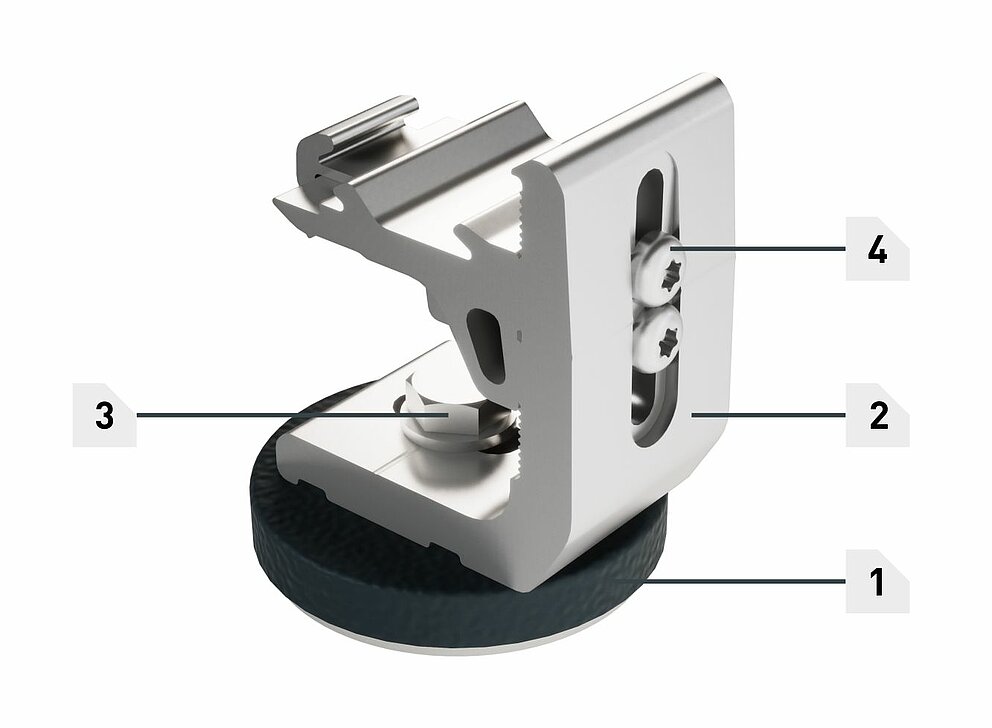

1 Kruhová podložka s krytkou
2 základní tělesa
3 šestihranné šrouby M12 (vel. 19)
4 upevňovací vruty M8 (T40)

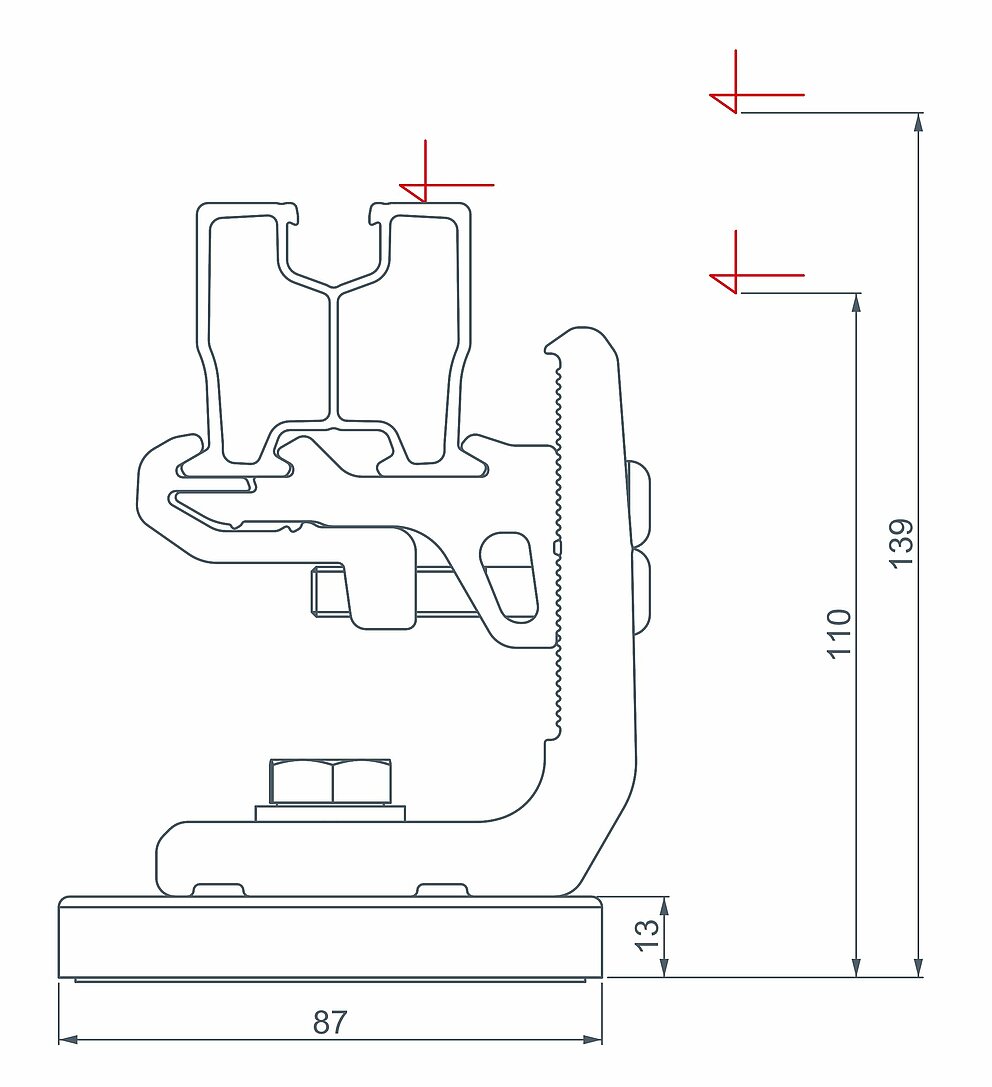

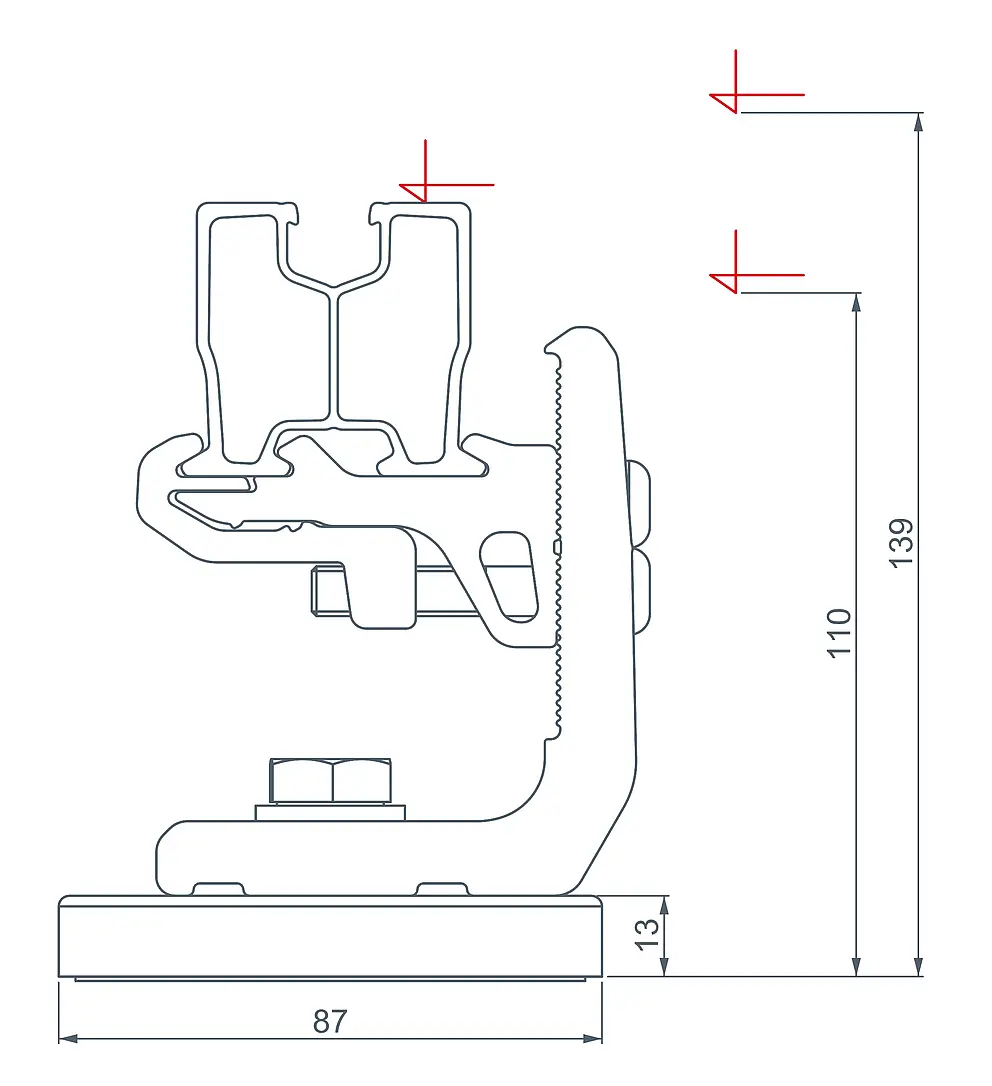

PREVARIO 3.S (kotvení na krokve)
Rozsah nastavení |
29 mm |
|---|---|
šroub |
PREVARIO 3.S 120 – jednoplášťová střešní skladba PREVARIO 3.S 220 – dvouplášťová střešní skladba |
Barva |
bez povrchové úpravy (základní těleso) |
Součásti |
Kruhová podložka (EN AW 2007) s těsněním |
PREVARIO 3.S (kotvení do bednění)
Rozsah nastavení |
29 mm |
|---|---|
šroub |
6 samořezných šroubů se zápustnou hlavou Ø 6 × 38/25 mm, ušlechtilá ocel (T25) |
Barva |
bez povrchové úpravy (základní těleso) |
Součásti |
Kruhová podložka (EN AW 2007) s těsněním |
Požadavky na nosnou spodní konstrukci:
Kontralať může fungovat jako nosná konstrukce, jestliže mohou být zachovány výše uvedené body a síly držáku solárního panelu se přes ni mohou přenášet na nosnou konstrukci. Vyměření střešní konstrukce na působící zatížení podle platných norem.
Požadavky na nosnou spodní konstrukci:
(bednicí prkno musí sahat minimálně přes tři krokve, min. 2 upevňovací body na dosedací plochu krokve)
Vyměření střešní konstrukce na působící zatížení podle platných norem.

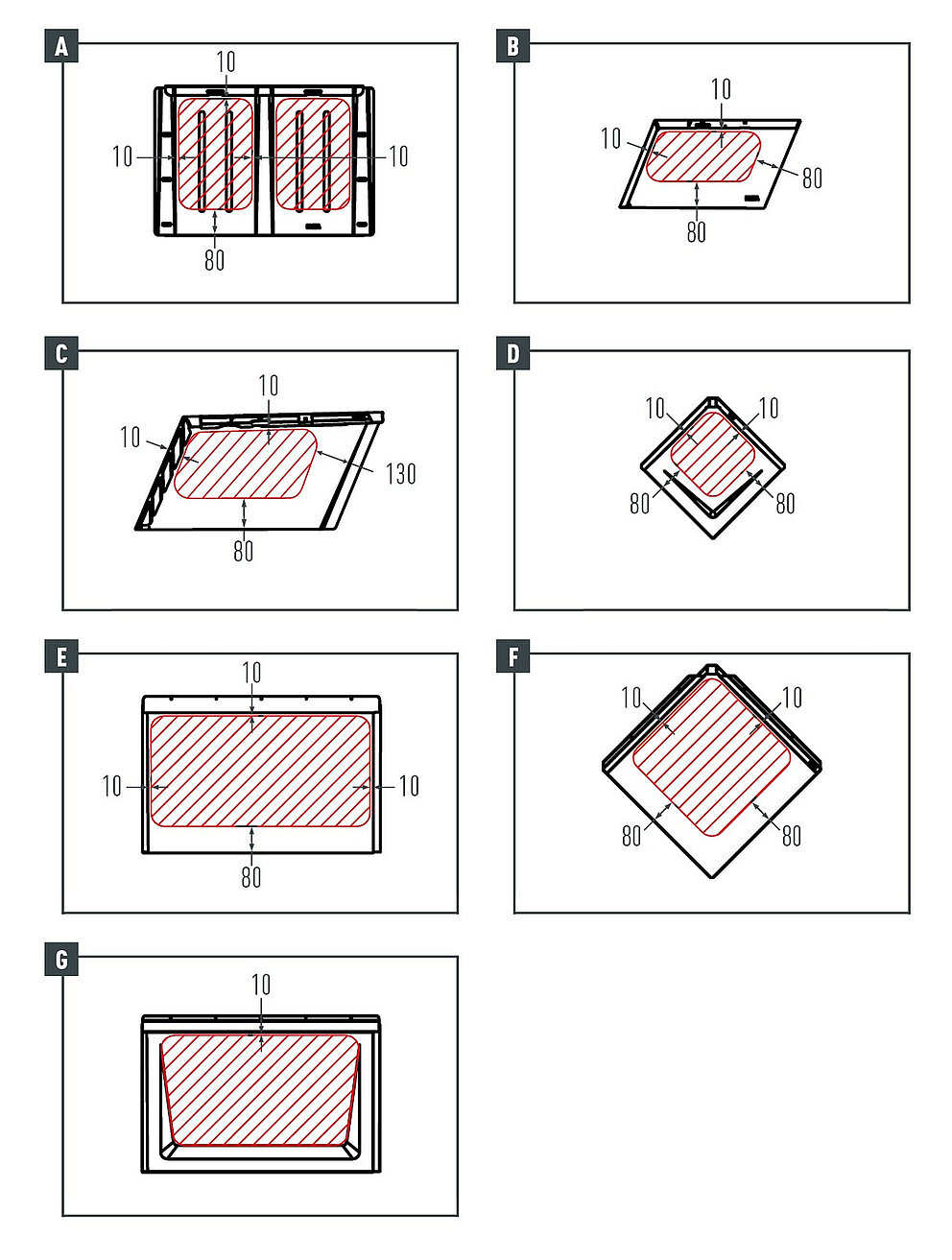

Označte si na krytině střed krokve. Kruhová podložka má mít vzdálenost min. 10 mm k výše umístěné drážce a min. 80 mm k níže umístěné drážce (viz výše uvedené náčrtky).

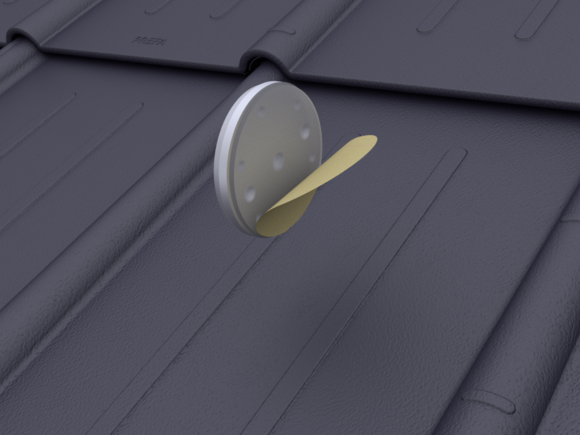

Pro ukotvení systému do krokve musí vrtané otvory (∅ 8,5 mm) ležet v ose směru krokve (upevňovací šrouby v jedné ose s krokví). Sejměte ochrannou fólii ze spodní strany kruhové podložky a podložku ve správné poloze nalepte.
Upozornění
Kruhová podložka se nesmí umisťovat na drážku nebo vlnu krytiny PREFA. Pokud by poloha krokve neodpovídala montážní oblasti, je třeba použít montážní podložku.

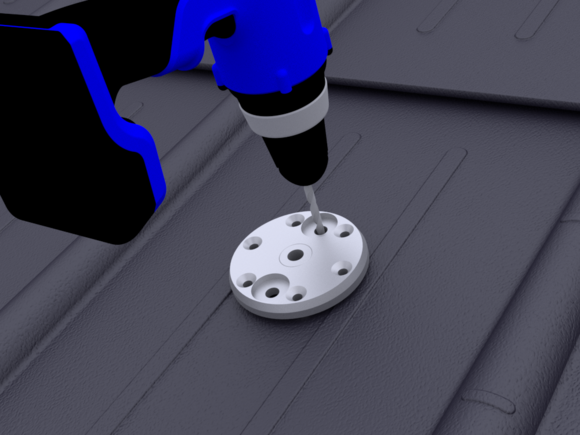

Vrtákem předvrtejte do spodní konstrukce otvory pro vruty (∅ 5,0 mm).
Hloubka vrtání: cca 50 mm

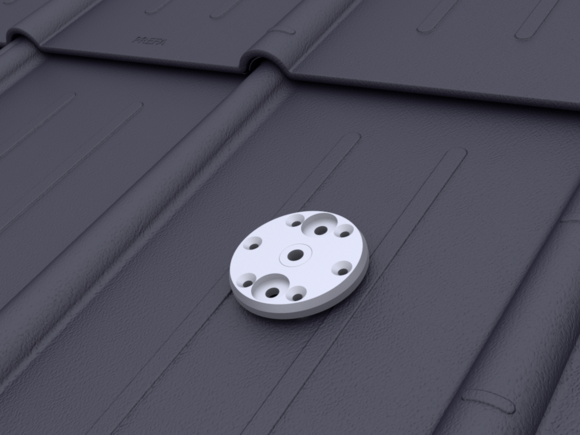

Přišroubování kruhové podložky vždy 2 upevňovacími vruty ⌀ 8×220 mm (dvouplášťová skladba střechy) nebo ⌀ 8×120 mm (jednoplášťová skladba střechy) do krokví, dokud není plošné těsnění přitlačeno ke střešní krytině a spodní konstrukci. Při správném provedení se ploché těsnění směrem ven mírně vyboulí (nástavec vrtačky: T40).

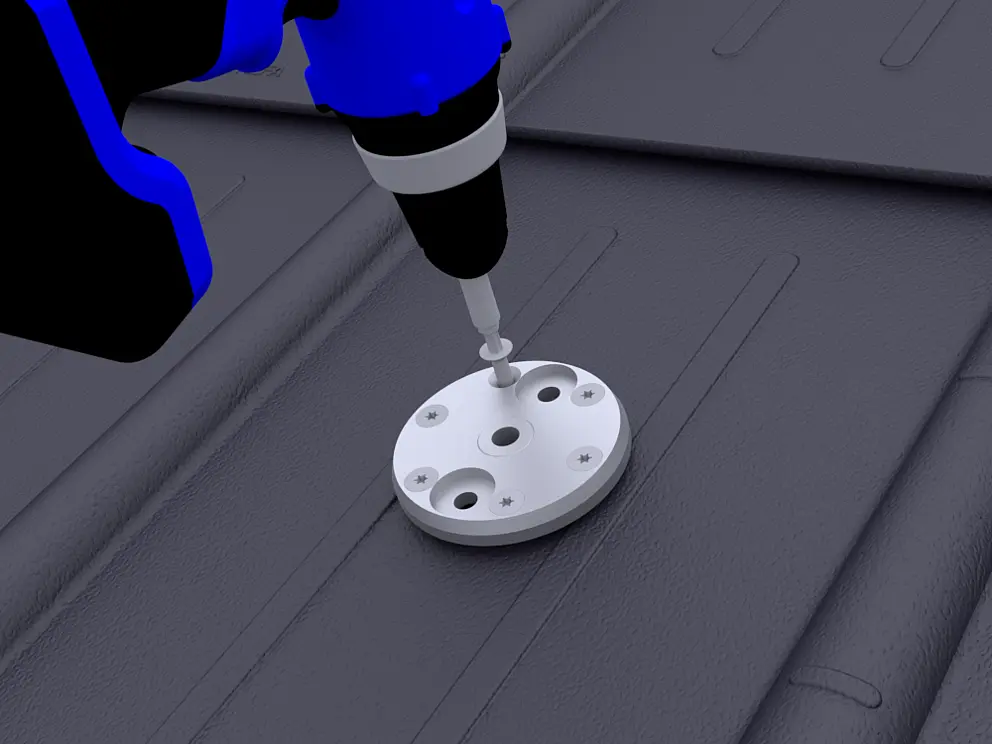

Přišroubování kruhové podložky vždy 6 upevňovacími vruty ⌀ 6,0×40/24 mm, dokud není plošné těsnění přitlačeno ke střešní krytině a spodní konstrukci. Při správném provedení se ploché těsnění směrem ven mírně vyboulí (nástavec vrtačky: T25).
Upozornění
Namontujte PREVARIO 3.S na bednění, vždy maximálně jeden na jedno krokevní pole (tloušťka bednění: min. 24 mm; jakost dřeva C24). Bednicí prkno musí sahat minimálně přes tři krokve a být upevněno vroubkovanými hřebíky nebo vruty. Vyměření střešní konstrukce na působící zatížení podle platných norem.

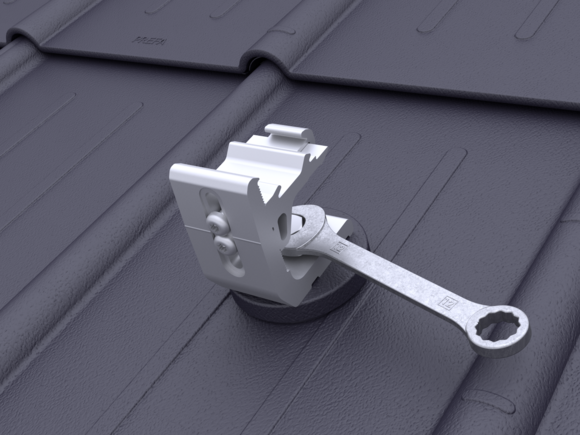

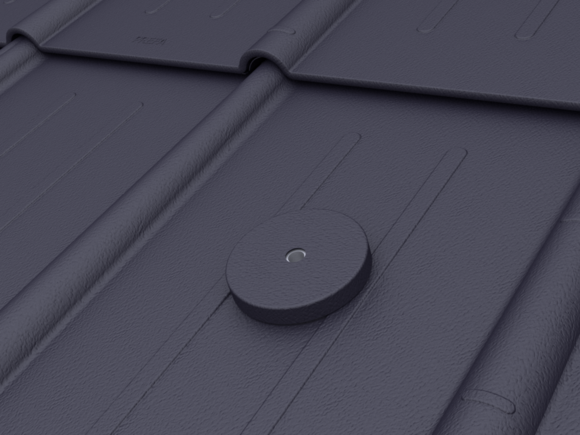

Připevněte krytky, nasaďte základní těleso na kruhovou podložku a následně upevněte šestihranným šroubem (otevřený klíč: vel. 18). PREVARIO 3.S je vhodný k montáži na maloformátové krytiny PREFA.

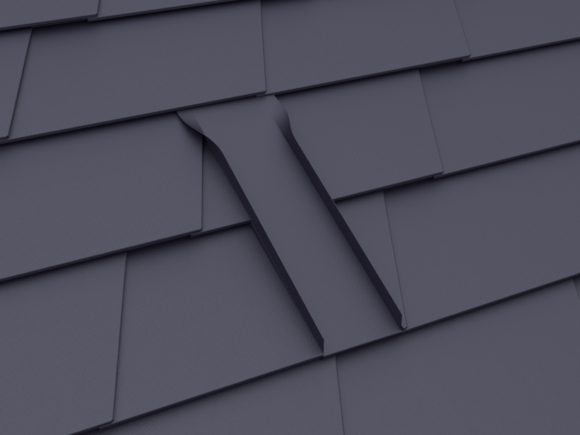

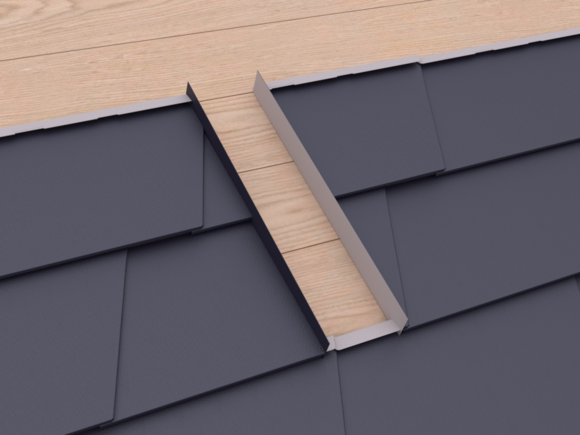

U maloformátových střešních prvků PREFA může být zapotřebí, např. když je v montážní oblasti nad krokví umístěna drážka, namontovat montážní podložku, aby bylo možné namontovat PREVARIO 3.S.
