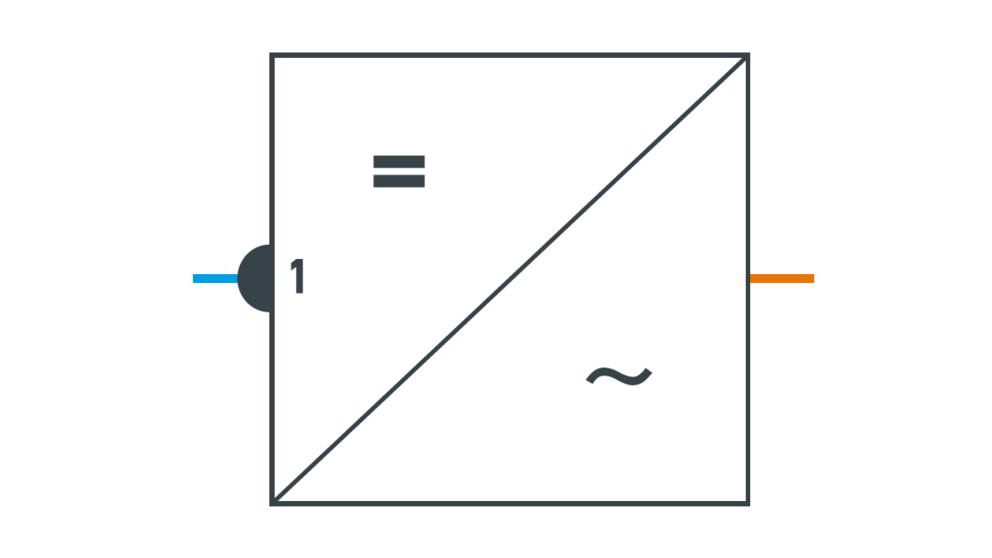

Hlavním úkolem střídače je přeměnit stejnosměrný proud fotovoltaických panelů na střídavý proud vhodný pro síť a spotřebitele.
Kromě toho dnešní střídače nabízejí doplňkové funkce, jako je monitorování systému, připojení úložiště, funkci nouzového napájení nebo integrace do systémů inteligentní domácnosti.

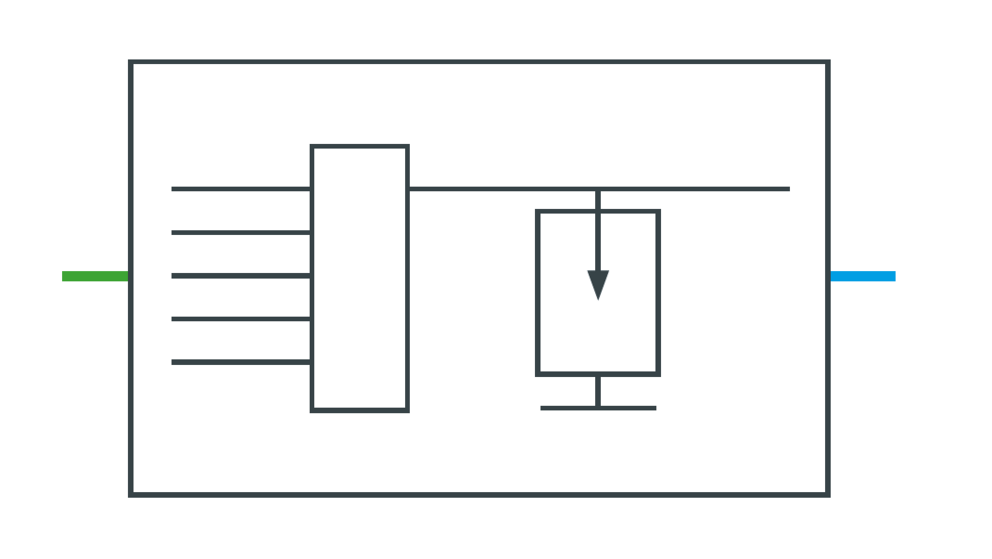

V připojovací skříňce generátoru (zkráceně GAK) se sbíhají přípojky solárního generátoru a jsou sdruženy do stejnosměrného hlavního kabelu.
Bezpečnostní části, jako přepěťová ochrana a zemnicí přípojka, jsou rovněž součástí připojovací skříňky generátoru.
Zaveďte kladné a záporné kabely přípojky dovnitř střechy, kde je realizační specializovaná elektrotechnická firma připojí k připojovací skříňce generátoru.

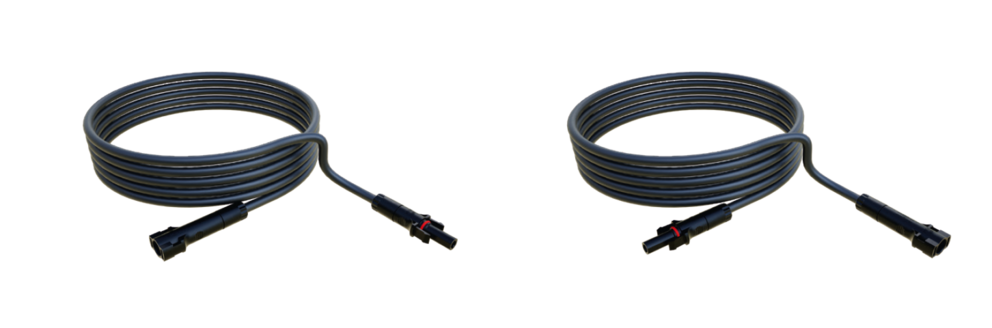

Kabeláž pro sériové propojení kabelů je k dispozici v rámci systému PREFA solárních střešních panelů jako sada propojovacích kabelů vždy po dvou kusech. Tyto kabely jsou předupraveny ve standardních délkách, přičemž vždy jeden konec je vybaven zásuvkou (–), druhý konec zástrčkou (+).

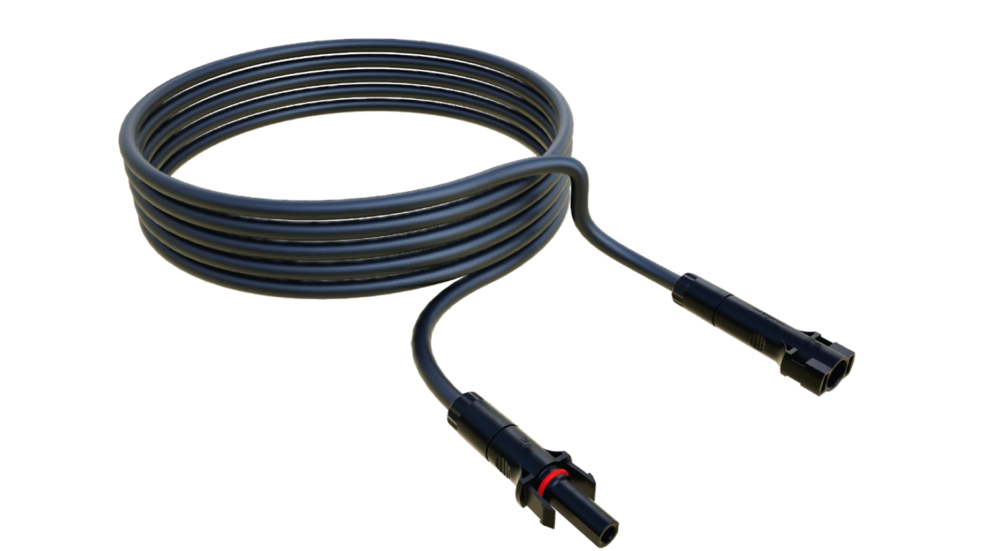

Pokud se kabeláž táhne přes několik řad solárních střešních panelů, je třeba ji propojit pomocí propojovacích kabelů.
Tyto kabely jsou vyrobeny podle daného projektu a jsou očíslované. Konce kabelů jsou vždy vybaveny fotovoltaickými zástrčkami a zásuvkami.
Příslušnou polohu najdete v plánu pokládky.
Kovové díly systému, které nejsou za provozu pod napětím musí být spojeny s vedením pro vyrovnání potenciálů.
Ochranné vodiče pro vyrovnání potenciálů před bleskem, které mohou vést dílčí proudy blesku, musí vykazovat minimální průřez 16 mm². Měděný drát musí mít zelenožlutou izolaci.
Prostřednictvím ležaté drážky solárního střešního panelu vznikne elektricky vodivé spojení, takže celá plocha střechy vykazuje nízkoohmovou hodnotu odporu.
K solární střeše se vždy dodává jedno ochranné vedení pro vyrovnání potenciálů před bleskem 16 mm² s kontaktem z nerezové oceli.

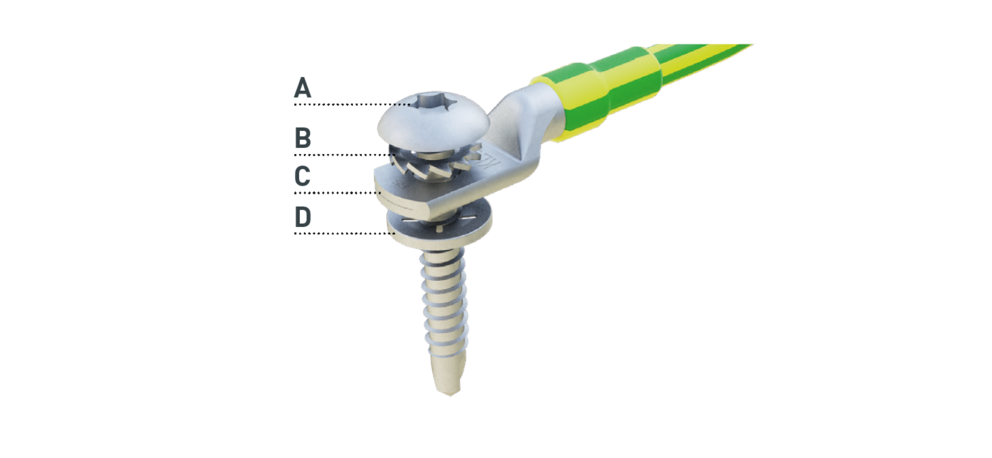

Konstrukční díl dále sestává z montážního šroubu (A), pojistné ozubené podložky (B), nerezového kontaktu (C) a jištění šroubu (D) (viz obrázek níže).
Pojistnou ozubenou podložku lze použít jen jednorázově. Při opětovné montáži musí být vyměněna.

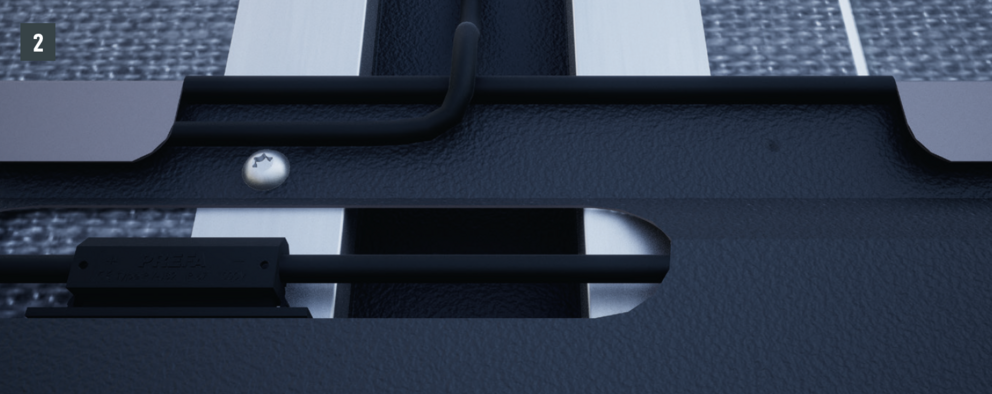

Solární střešní panely, které leží nad kabelovým kanálem, musí být navíc sešroubovány šroubem s čočkovitou hlavou (viz obr. 2). Proto musí být kabelový kanál opatřen hliníkovým oplechováním k vytvoření dodatečného vertikálního vodivého spojení mezi solárními střešními panely.

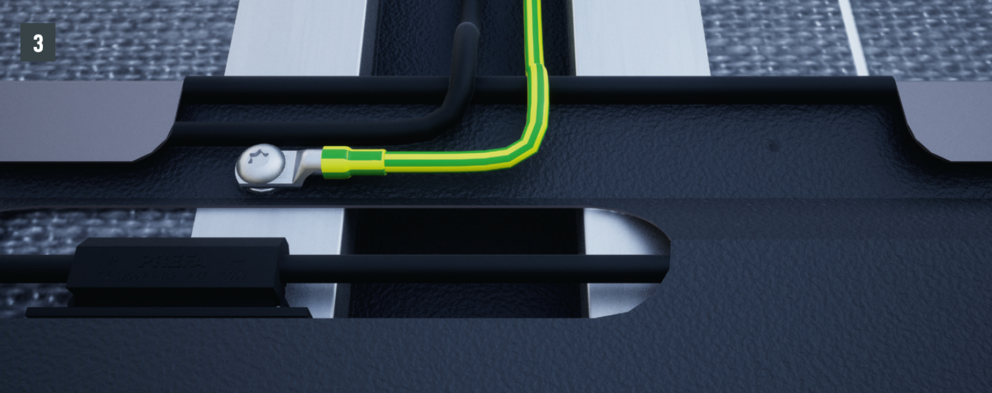

V poslední řadě se vyrovnání potenciálů sešroubuje se solárním střešním panelem, který leží nad kabelovým kanálem (viz obr. 3), s přípojkami se položí do kabelového kanálu a zavedou dovnitř střechy.
