Po dokončení každé řady solárních střešních panelů je nutné pomocí zkoušečky zkontrolovat napětí a bezchybné propojení panelů mezi sebou.

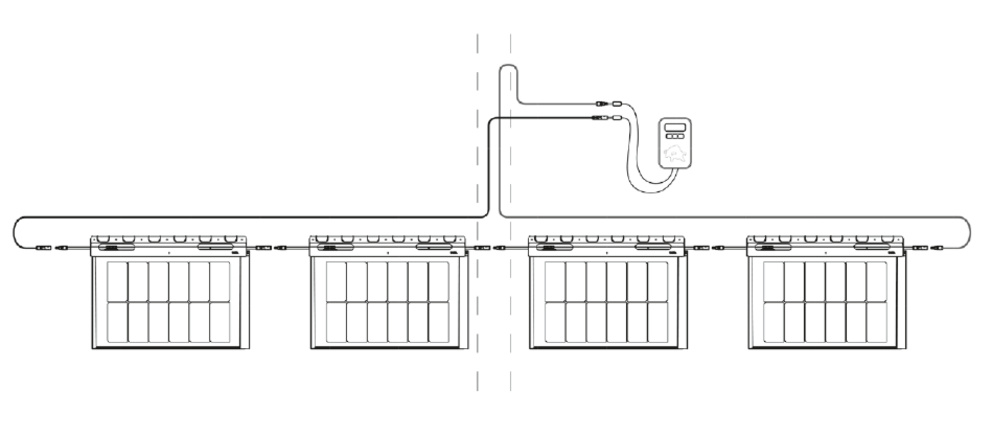

K tomu účelu je třeba, jak je znázorněno na dalším obrázku, zkontrolovat napětí mezi přívodním vedením systému a příslušným spojovacím vedením aktuální řady integrovaných solárních panelů SDP. Zkoušečka napětí musí pouze indikovat napětí, na to, jak je vysoké, se zatím nehledí. Tuto kontrolu je třeba opakovat u každé hotové řady.

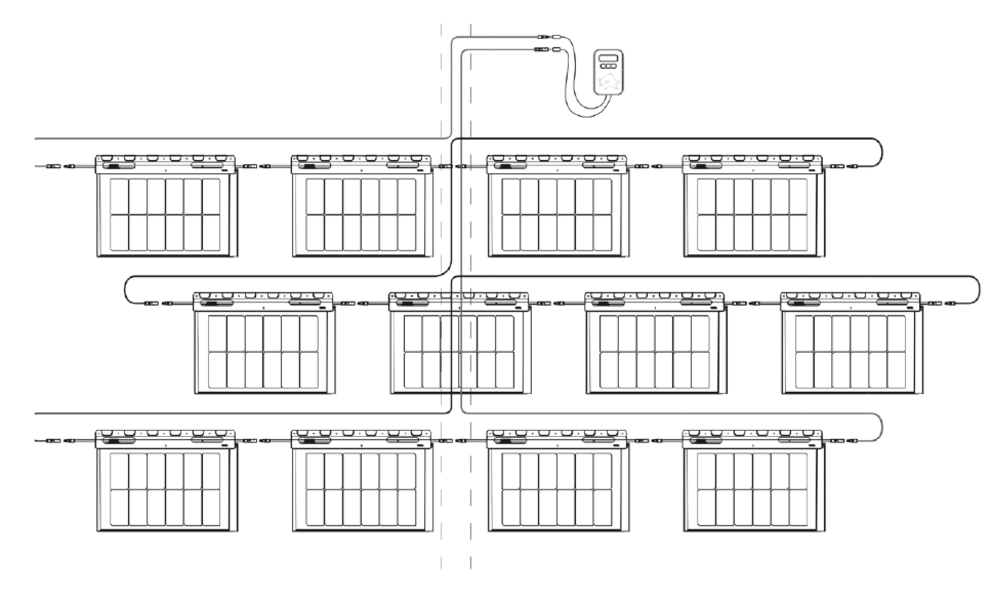

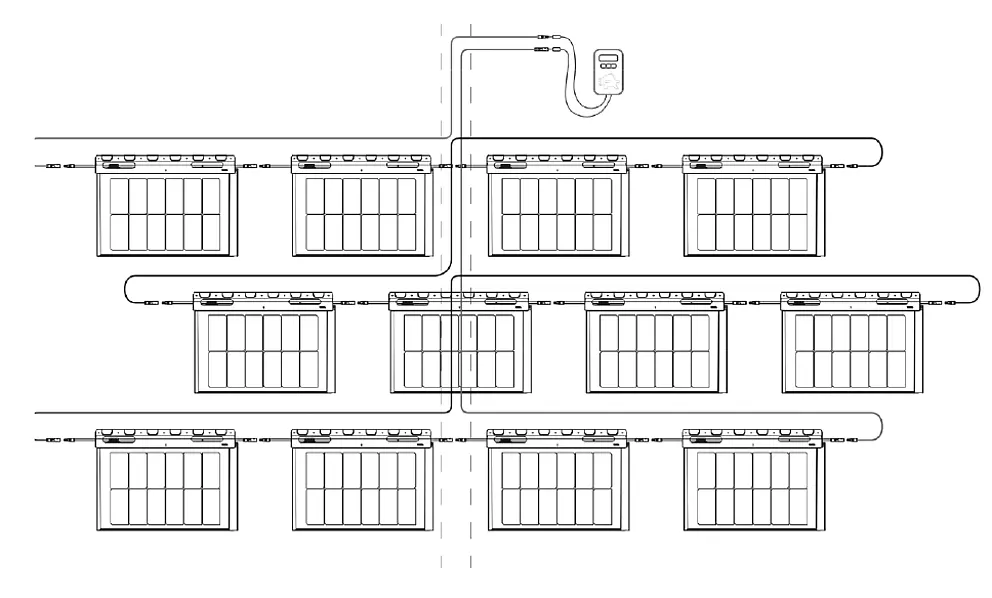

Po položení všech řad v rámci jednoho stringu následuje zkouška napětí mezi přívodem a vývodem (viz obrázek výše).
Důležité
Pro dosažení věrohodného výsledku měření by měla být plocha zcela volná a nesmí být zastíněna uloženým materiálem nebo přítomnými pracovníky.
Pozor:
Stringová vedení se v žádném případě nesmí vzájemně dotýkat!
Aby bylo předání dodavateli elektroinstalace co nejplynulejší, musí být kabely vedoucí dovnitř budovy označeny párově a dobře viditelně s příslušným číslem stringu.
