Technické údaje
Výkon |
100 Wp |
|---|---|
Potřebná plocha na kWp |
5,88 m² |

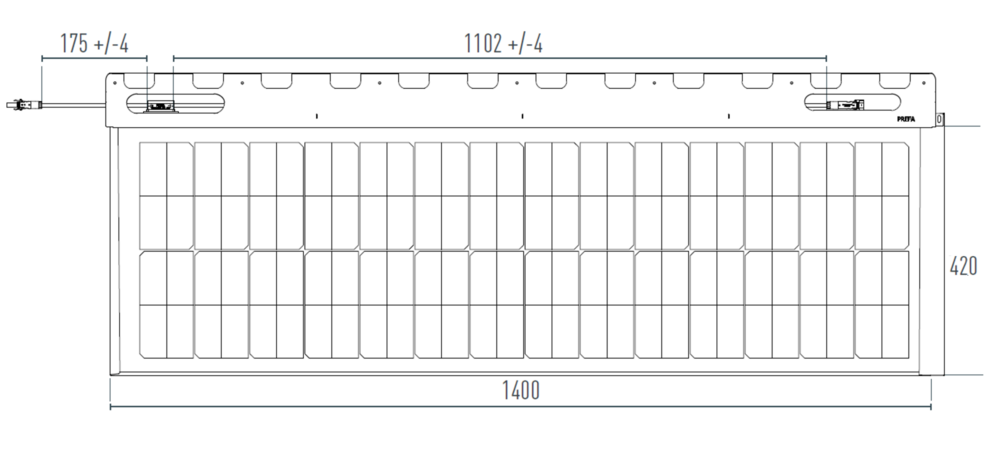

Rozměry |
1 400 × 420 mm (1,7 ks/m²) |
Hmotnost |
7,4 kg (12,6 kg/m²) |
Typ článku |
mono; half-cut |
Sklon střechy: |
od 17° (31 %) |
Oblast použití |
zatížení sněhem podle mapy ČHMÚ pro sklon střechy 0°-60° 11 kN/m², |
Materiál |
barevný legovaný hliník 0,7 mm, povrchová úprava Coil-Coating |
Spodní konstrukce a separační vrstva* |
na plné bednění (min. 24 mm) s bitumenovou separační vrstvou* |
Základní kotvení |
přímé, s 5 vruty pro integrovaný solární panel SDP velký |
* Nutno zohlednit platné národní technické normy a pravidla.
Elektrické vlastnosti při STC*
Jmenovitý výkon PMPP |
100 Wp |
Jmenovité napětí UMPP |
16,38 V |
Jmenovitý proud IMPP |
6,11 A |
Napětí naprázdno UOC |
19,33 V |
Zkratový proud ISC |
6,42 A |
Účinnost panelu |
16,6 % |
Tolerance výkonu |
+/- 5 W |
* STC (Standard Test Conditions/standardní testovací podmínky): Intenzita záření 1 000 W/m², spektrální rozložení AM 1,5 | teplota 25±2 °C, podle EN 60904-3
Obecné údaje
Články |
18 vysoce účinných solárních článků half-cut |
Typ článku |
mono PERC, 10 přípojnic |
Rozměry článku |
182 × 91 mm |
Počet přemosťovacích diod |
1 |
Specifikace skla |
Tepelně tvrzené sklo 3,2 mm, prizmatické |
Rozměry solárního panelu |
1400 × 420 mm v položené ploše |
Hmotnost solárního panelu |
7,4 kg (12,6 kg/m²) |
Třída ochrany |
II |
Spojovací skříňka |
1 přemosťovací dioda; IP65, ve shodě s IEC62790 |
max. systémové napětí / max. zpětný proud |
1 000 V /12 A |
Připojení panelu |
solární kabel 4,0 mm² |
Zásuvný konektor |
NIU Power A4 Mini |
Původ |
vyrobeno v Rakousku |
IEC – požární odolnost typ |
Třída C-s2, d0 |
Sněhové zatížení |
0°–60° max. 11 kN/m² |
Tepelné vlastnosti
Napěťový koeficient VOC |
-0,3 %/K |
Proudový koeficient ISC |
0,06 %/K |
Výkonový koeficient PMAX. |
-0,39 %/K |
Teplota okolního prostředí |
-40 … +85 ° |
Certifikace, zkoušky a záruky
Certifikace |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016 , IEC 61730 |
Garance výkonu pro PMAX. |
min. 95 % v prvním roce, poté max. snížení o 0,7 % za rok po dobu až 25 let |
Požární odolnost
Reakce na oheň (dle EN 13501-1) |
C — s2, d0 |
Chování při vnějším požáru (dle EN 13501-5) |
BROOF (t1) |
