Spodní konstrukce musí být navržena a provedena podle statických požadavků (v závislosti na objektu a místě).
Ještě před zahájením těchto prací předejte provádějící tesařské firmě rozměry laťování a požadavky na provedení (např. provedení nároží a hřebene, polohu a provedení kabelového kanálu) a zkontrolujte správnost.
Podklad musí být proveden v souladu s platnými normami a přizpůsoben místním podmínkám.
Doporučení pro plné bednění:
Doporučení: deska na bázi dřeva (dle EN 14964):
U jednoplášťových, tepelně neizolovaných střešních konstrukcí je nutné vytvořit v souladu s požadavky národních předpisů podstřeší, minimálně však instalovat vhodný bitumenový separační pás díky odolnosti hliníku proti korozi nejsou nutné strukturované rohože, firma PREFA nedoporučuje používání strukturovaných rohoží při použití silnější separační vrstvy je nutno kotvit delšími šrouby
Při použití desek na bázi dřeva (OSB) jako podkladu pro střešní krytinu PREFA je nutno odsouhlasit s výrobcem nebo prodejcem těchto desek jejich tloušťku, ukotvení i účel použití jako podklad pod kovovou střešní krytinu.
Při použití desek na bázi dřeva je nutná separační vrstva.
OSB desky jako podklad jsou považovány za zvláštní konstrukce a jako takové je třeba je projektovat.
Upozornění
Firma PREFA použití OSB desek jako spodní konstrukce pro kovovou krytinu nedoporučuje, a to ani se separační vrstvou, ani bez ní.
Vzhledem k nutnému vedení kabelů je třeba vyrobit dřevěnou spodní konstrukci podle následujících detailů. Počet a umístění kabelových kanálů je definováno technickým oddělením firmy PREFA a jsou vyznačeny v plánu montáže fotovoltaického systému.

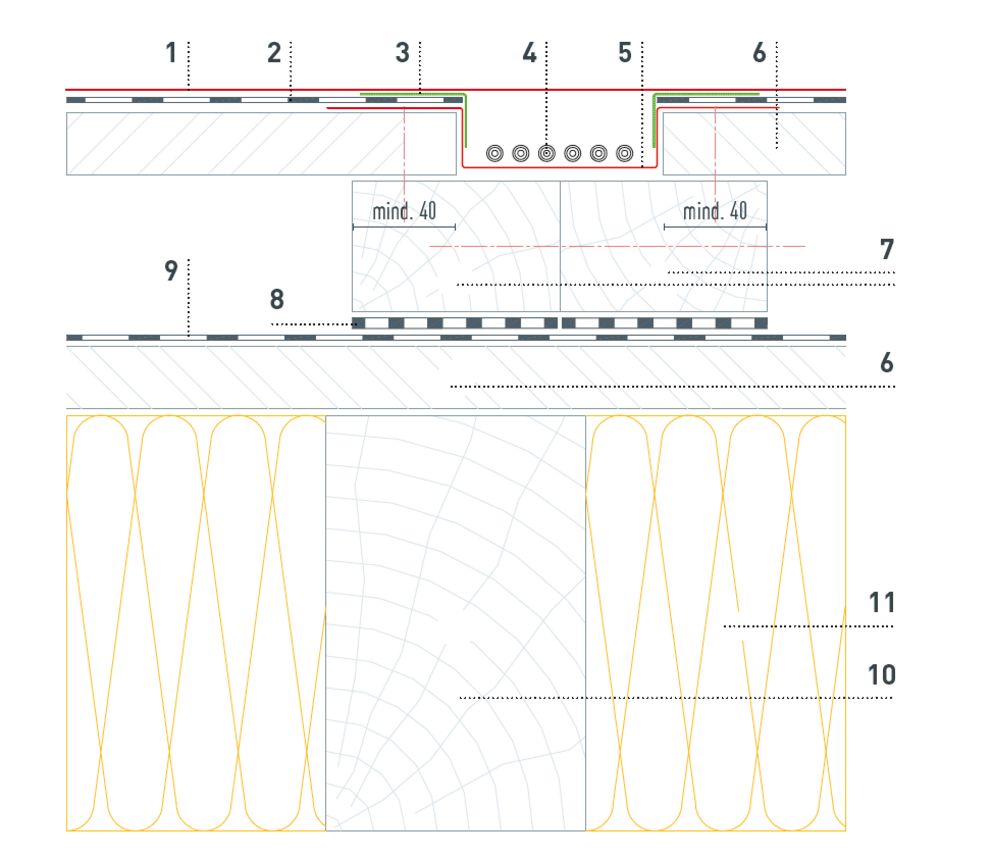

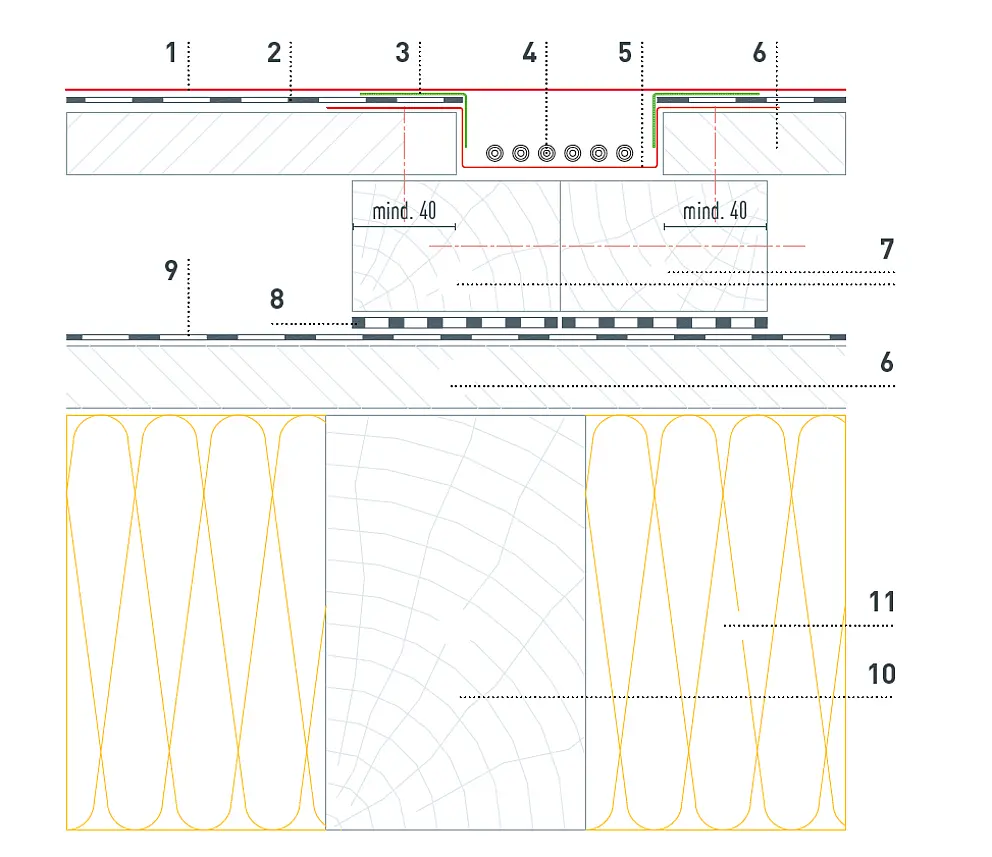

Kabelový kanál dvouplášťový široký.
1 Integrovaný solární panel SDP |
5 kabelový kanál (ohýbaný plech) |

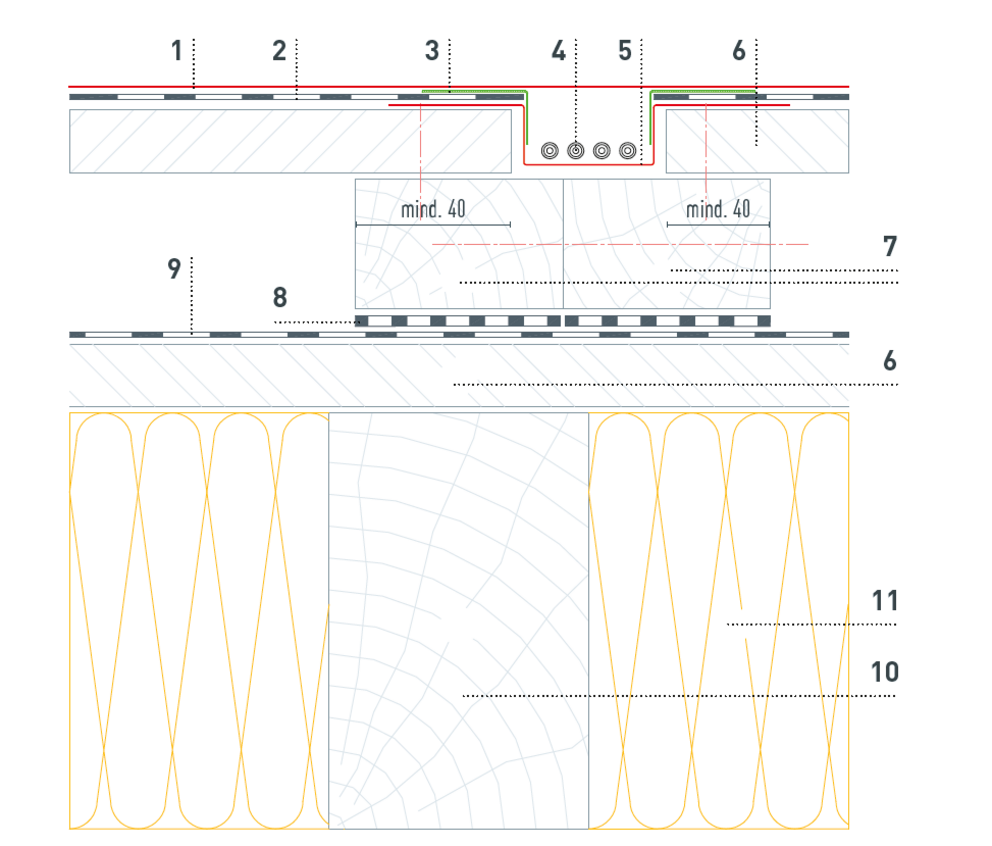

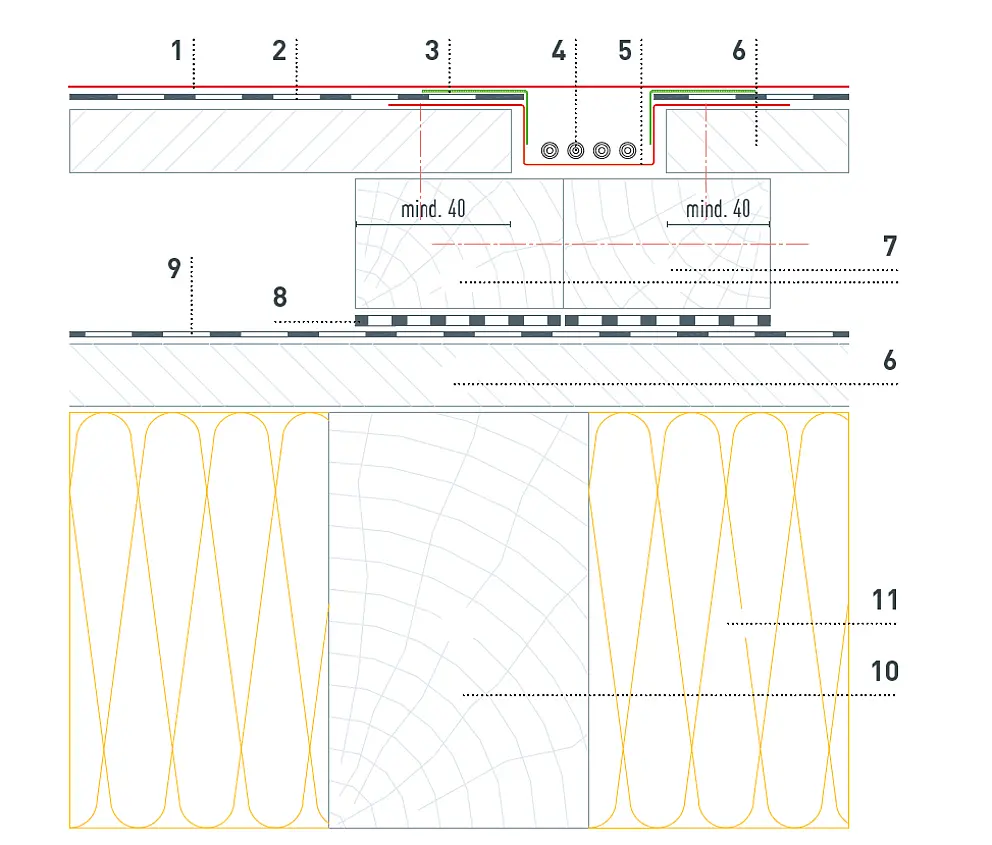

Kabelový kanál dvouplášťový úzký.
1 Integrovaný solární panel SDP |
5 kabelový kanál (ohýbaný plech) |

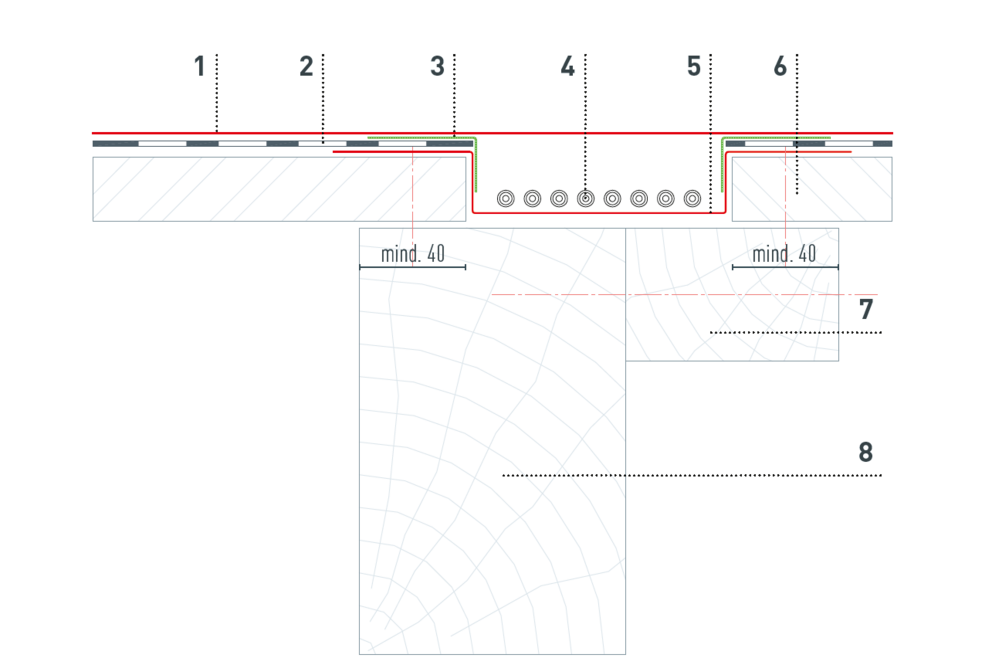

Kabelový kanál jednoplášťový široký.
1 Integrovaný solární panel SDP |
7 kontralatě |

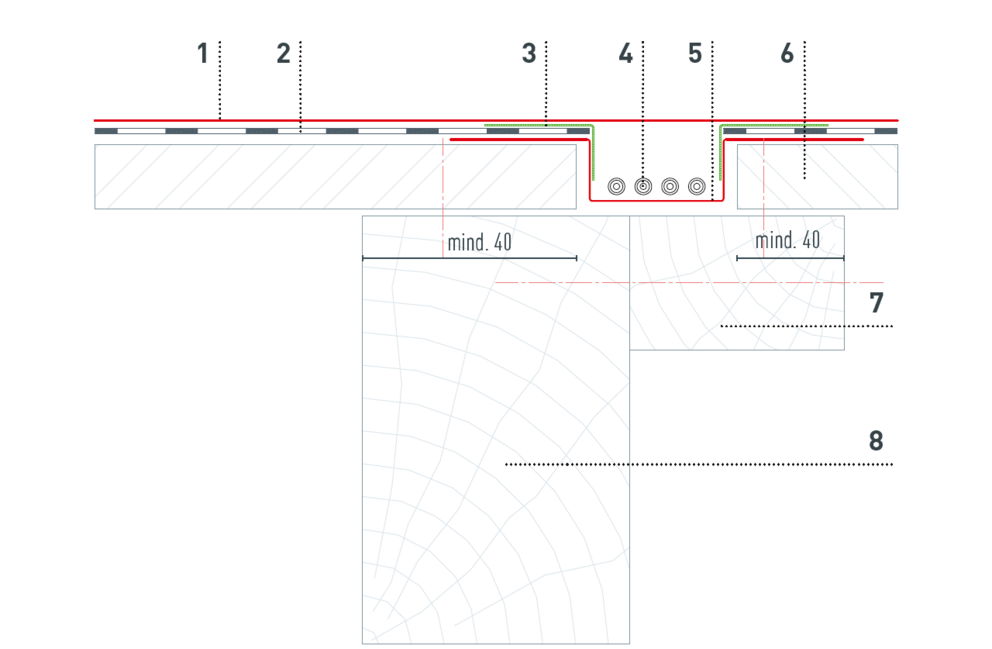

Kabelový kanál jednoplášťový úzký.
1 Integrovaný solární panel SDP |
7 kontralatě |

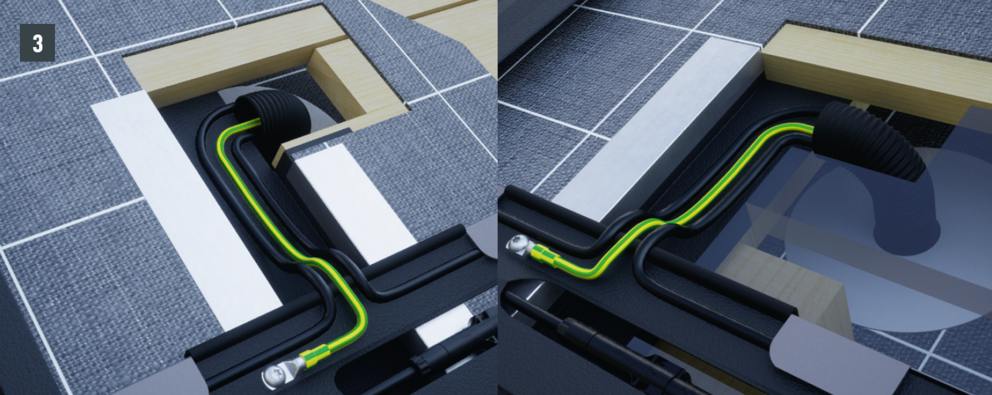

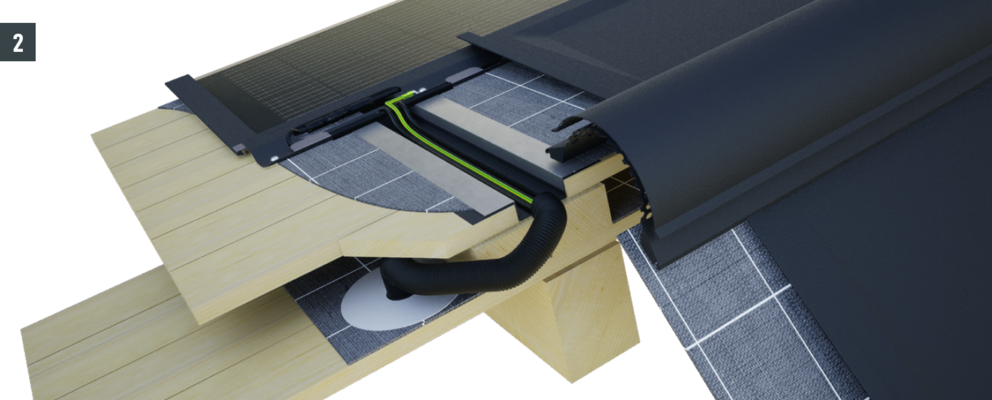

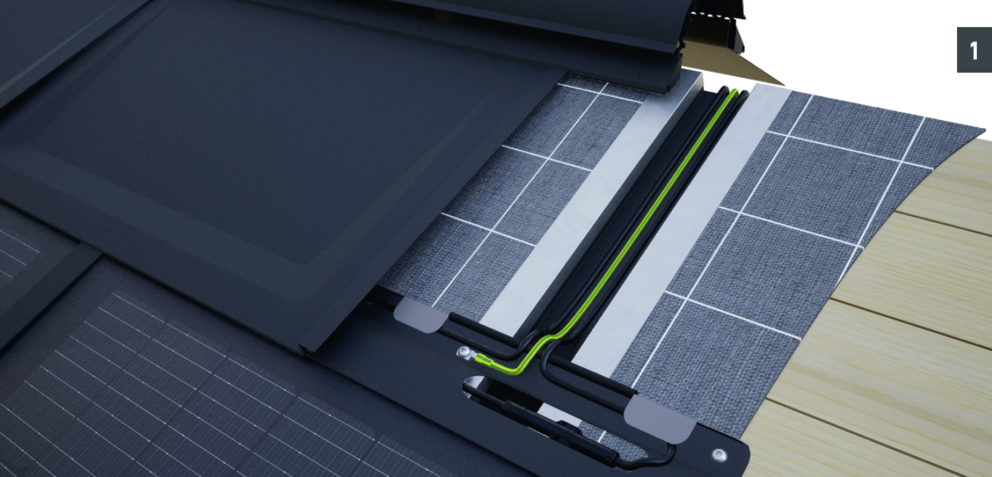

Střešní prostupy dovnitř budovy procházejí několika vrstvami stavebních prvků, a proto vyžadují spolupráci několika řemesel (pokrývačů/klempířů, tesařů a elektrikářů).
Veškerá opatření musí být provedena v souladu s harmonogramem výstavby.
Průchody střechou musí být provedeny odborným způsobem a nesmí narušit funkci spodní střešní konstrukce.
Takovým řešením mohou být lepené manžety, které se používají u PREFA solar haubny .
