Nosný rošt je statickým spojovacím prvkem mezi nosnou konstrukcí budovy a fasádním obkladem. Jako materiál pro spodní konstrukci je k dispozici kov, dřevo nebo kombinace obou materiálů. V zásadě je nutné pro každou spodní konstrukci předložit statický výpočet, jak u novostaveb, tak i při renovaci fasády.
Je třeba zohlednit stavebně fyzikální požadavky. Kotvení spodní konstrukce závisí na různých podkladech a působících zatíženích, jakož i na požadavcích na požární ochranu. Jak u novostavby, tak i při renovaci zkontrolujte funkčnost a rozměry spodní konstrukce a také použité upevňovací prostředky v závislosti na materiálu spodní konstrukce.
Statický výpočet zpravidla zahrnuje spodní konstrukci včetně kotevních a spojovacích prvků i obklad s upevňovacími prostředky.
Uvedená kotvení představují základní kotvení příslušných produktů. Při zvýšeném zatížení větrem může být s ohledem na objekt potřebné zvýšit počet kotev.
Ještě před zahájením prací sdělte realizační tesařské firmě rozteče podkonstrukce a ověřte jejich správnost. Fasádní obklad PREFA v maloformátovém provedení musí být položen na plném dřevěném bednění, případně – podle požadavků požární ochrany – na kovové trapézové plechy.
Podklad musí být proveden v souladu s platnými normami a přizpůsoben místním podmínkám.
Doporučení pro plné bednění:
Doporučení: deska na bázi dřeva (dle EN 14964):
Desky na bázi dřeva
Při použití desek na bázi dřeva jako podkladu pro fasádní obklad PREFA je nutno odsouhlasit s výrobcem nebo prodejcem těchto desek jejich tloušťku, způsob ukotvení a vhodnost k použití jako podklad pro zavěšené provětrávané fasády.
Upozornění
Firma PREFA použití OSB desek jako spodní konstrukce pro kovovou krytinu nedoporučuje, a to ani se separační vrstvou, ani bez ní.

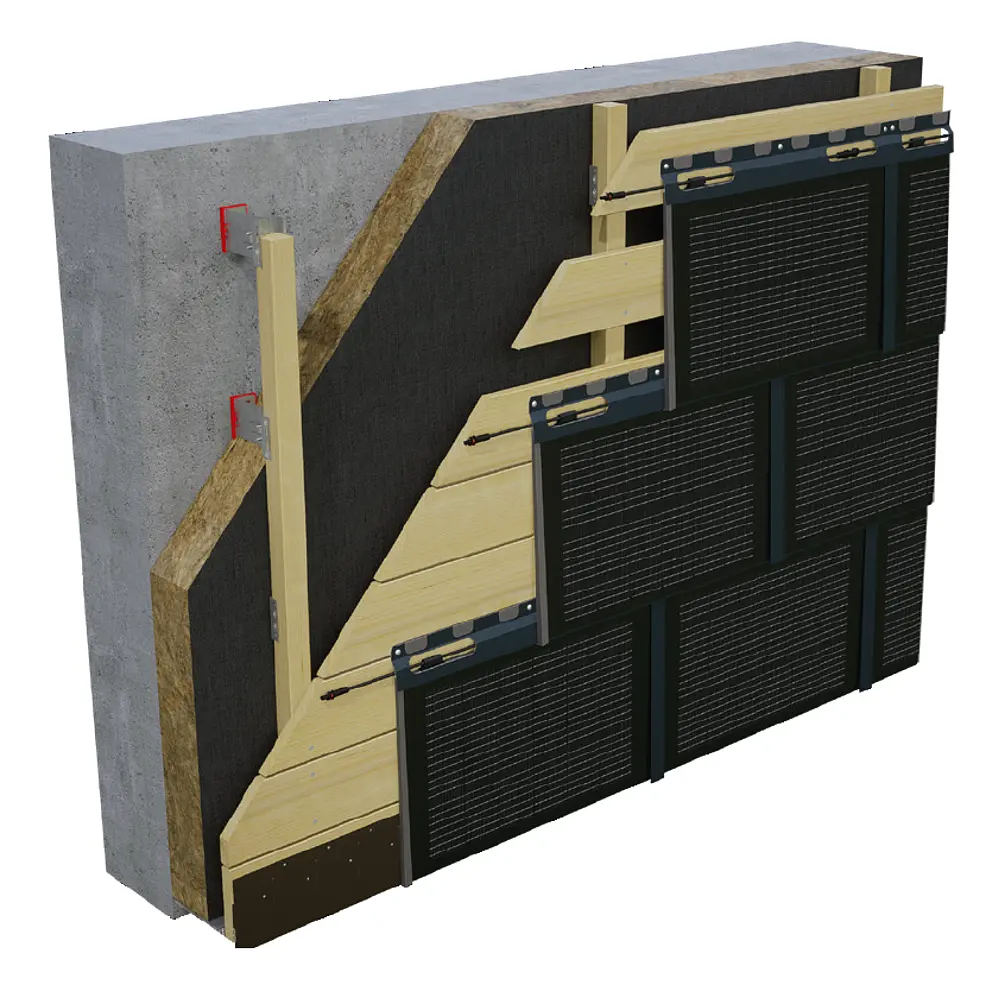

Integrovaný solární panel SDP může být na fasádě položen také na úsporné bednění (min. tl. 24 mm). Při pokládce úsporného bednění dbejte na to, aby se pod kotevní lištou vždy nacházelo prkno a aby byl dodržen rozměr pro šňůrování 420 mm.
Kabelovou průchodku je třeba provést tak, aby nedošlo ke stavebně fyzikálnímu ani statickému narušení. Kromě toho musí být zajištěno účinné omezení šíření požáru podél kabelových svazků. Musí být splněny národní normy a směrnice. Počet kabelových průchodek se řídí množstvím okruhů.

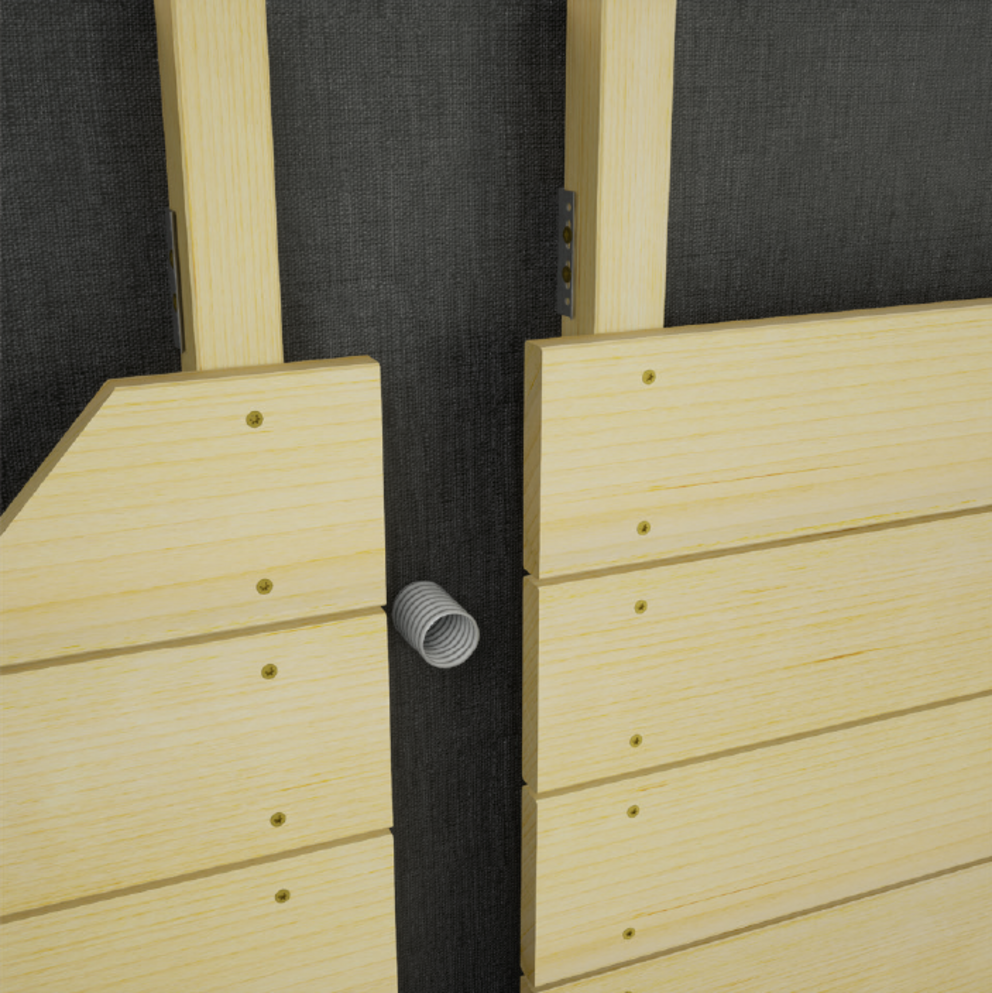

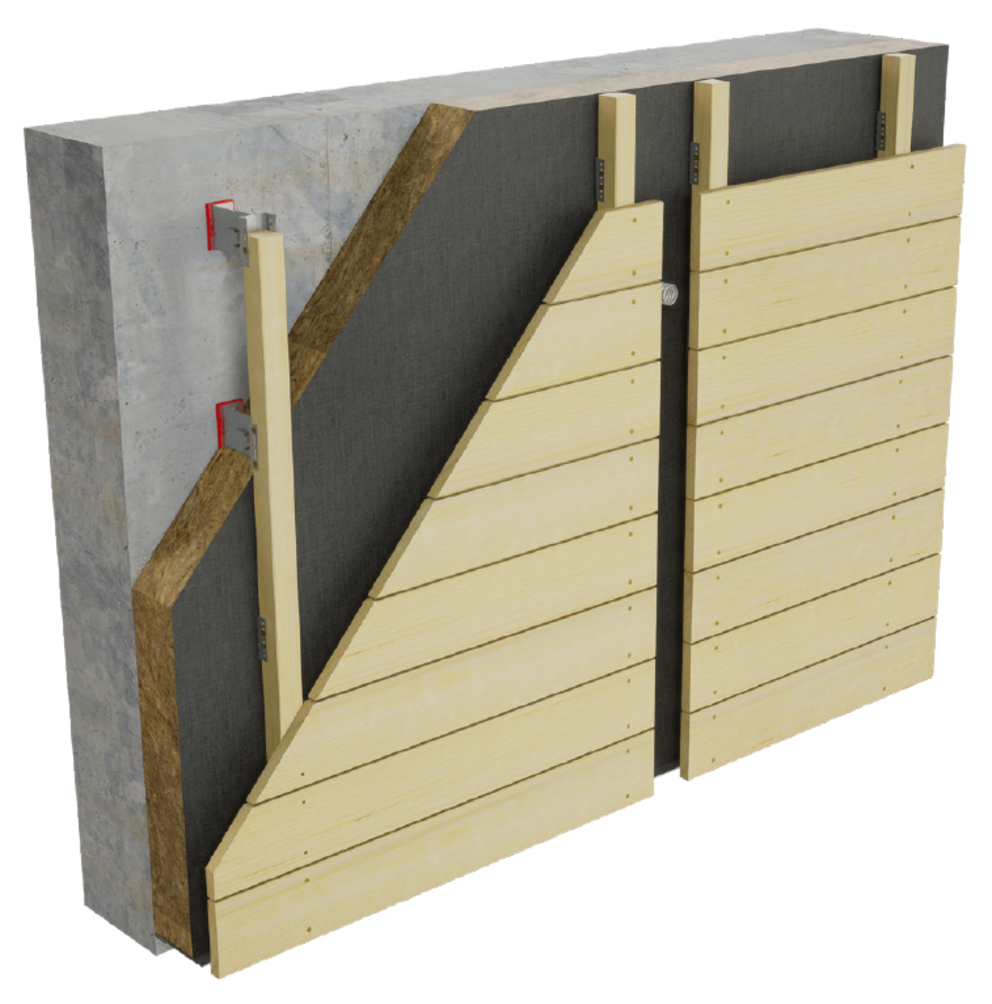

V oblasti stěnové průchodky musí být umístěn kabelový kanál z doplňkového fasádního svitku. Přitom je třeba dbát na to, aby bylo dřevěné bednění v této oblasti odpovídajícím způsobem vyříznuto, aby kabelový kanál přesně zapadl do stěny a byl s ní v jedné rovině.

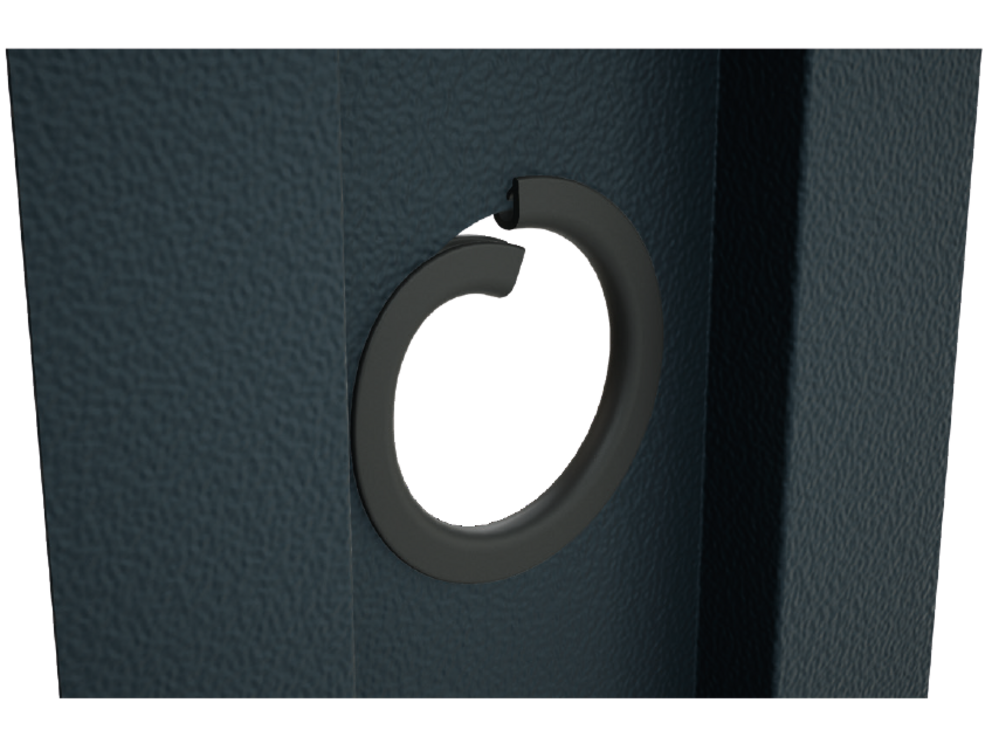

Ochrana hran dodávaná současně s integrovanými solárními panely SDP musí být vložena do otvoru kabelového kanálu vytvořeného vrtákem. Chrání kabely před poškozením o otevřenou hranu plechu. Použitím ochrany hran je zajištěno bezpečné vedení kabelů a zabráněno jejich poškození při pohybu nebo vibracích.
Dodávaná ochrana hran je z hlediska délky vhodná pro otvory do průměru 50 mm.

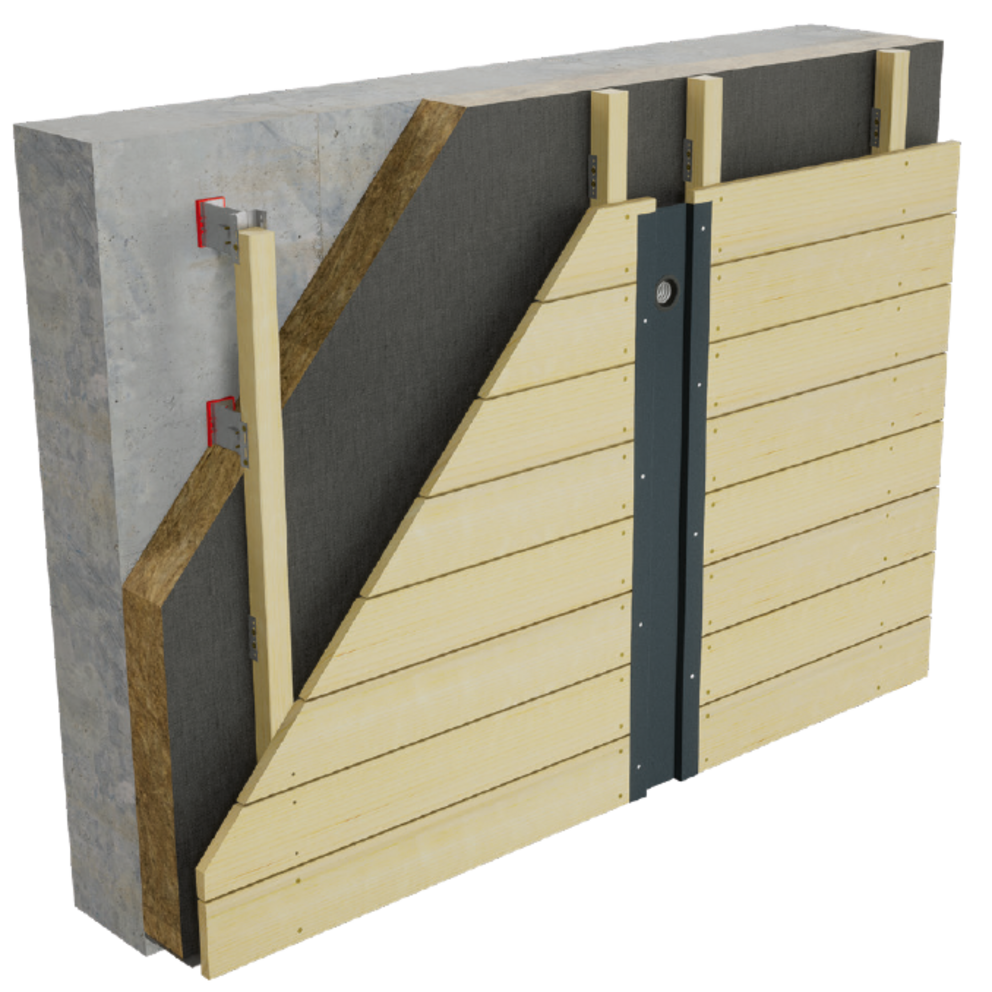

Montáž předpřipraveného kabelového kanálu do dřevěného bednění. Je důležité, aby průchod stěnou byl umístěn přesně uprostřed za otvorem kabelového kanálu.

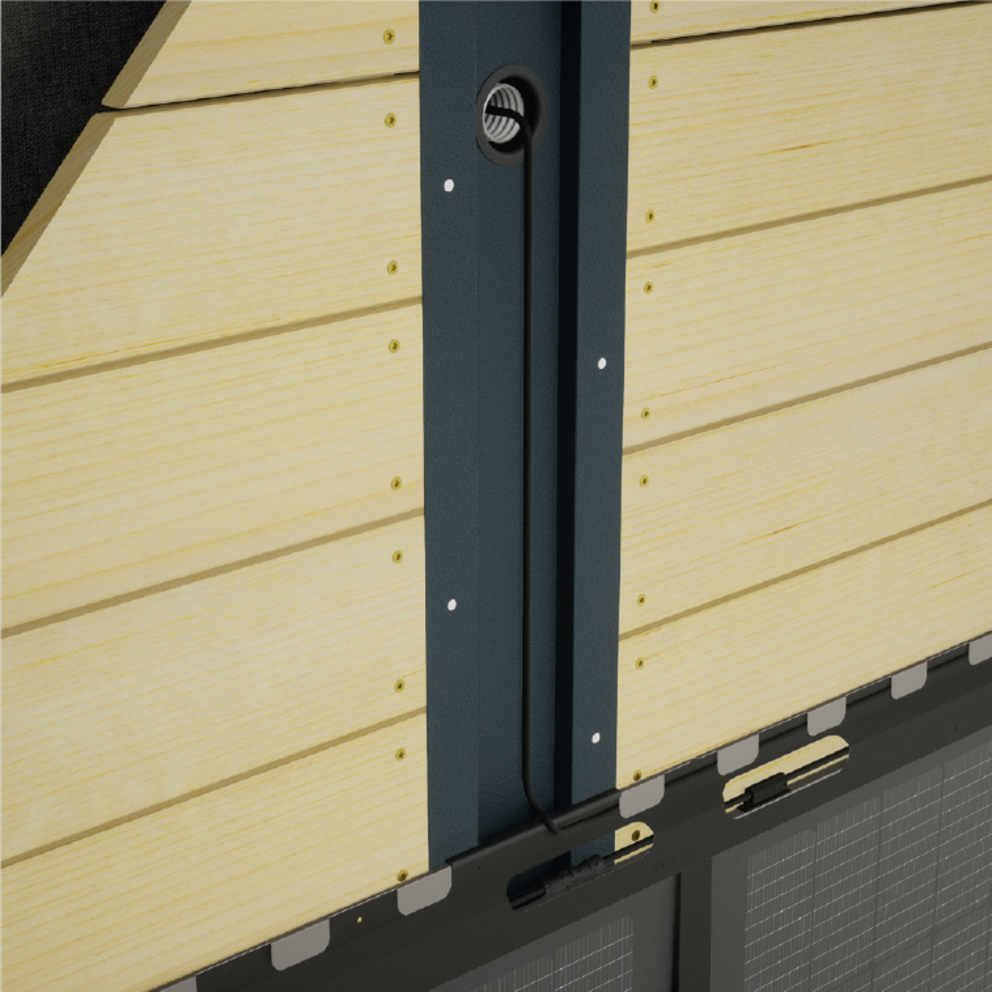

Vložení připojovacího kabelu do kabelového kanálu.

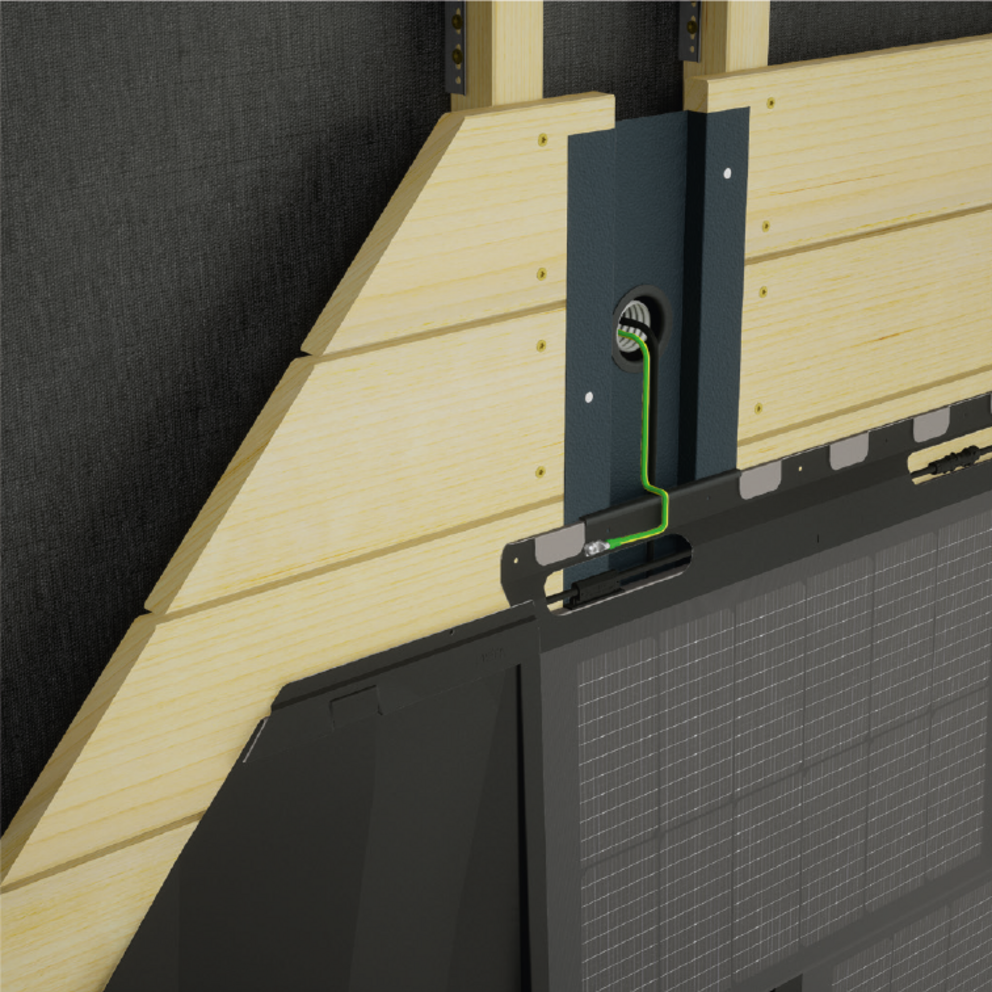

Vložení připojovacího kabelu a montáž kabelu pro vyrovnání potenciálů na integrovaný solární panel SDP s dodaným kotvením.
