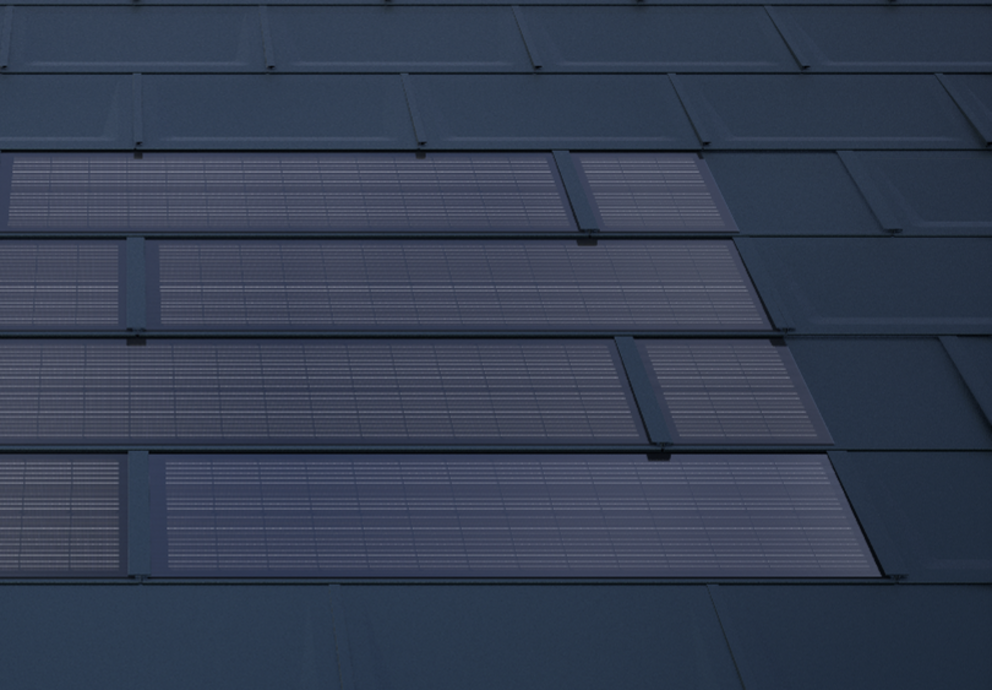

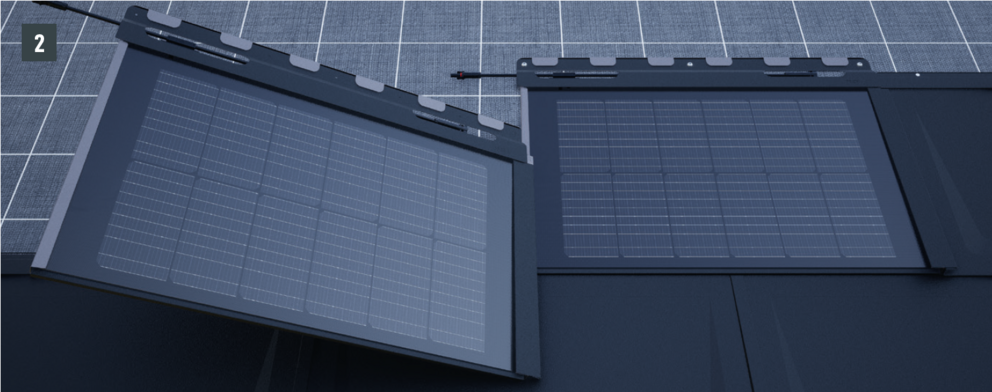

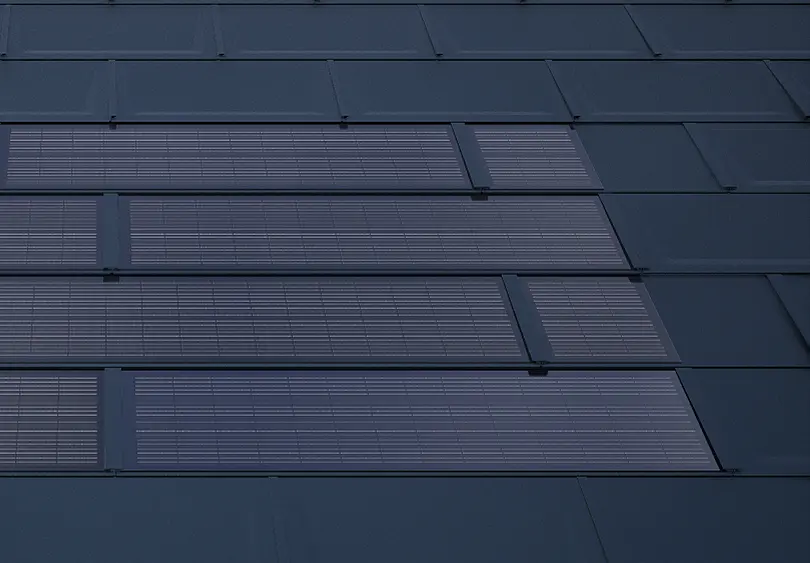

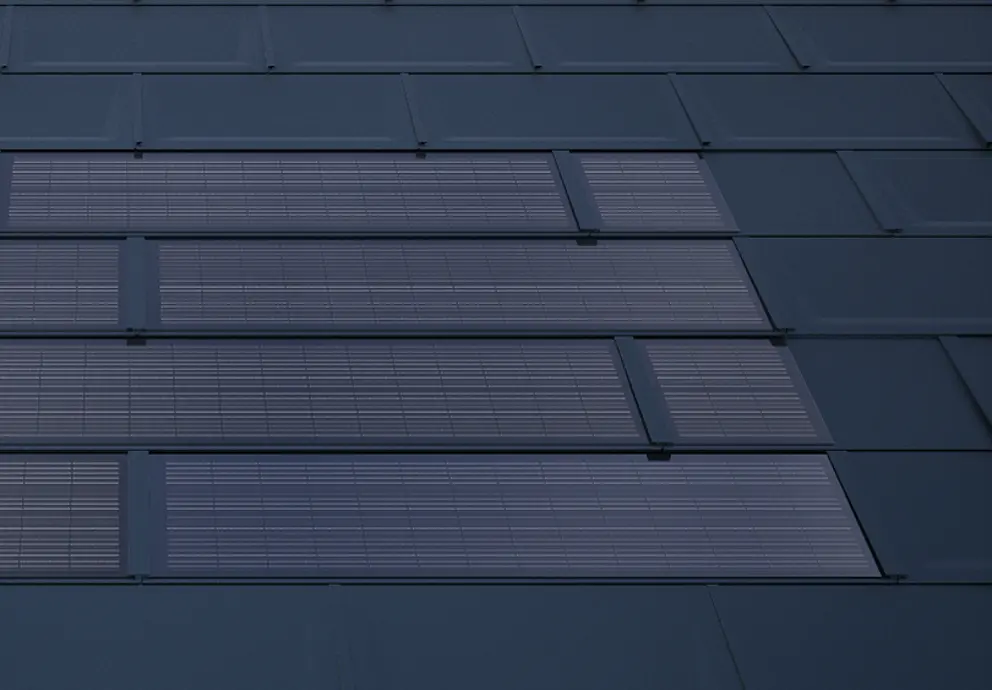

Aby se u plochy integrovaných solárních panelů SDP po stranách dosáhlo ukončení v jedné rovině, lze použít doplňkové panely. Ty jsou kompatibilní s PREFA integrovaným solárním panelem SDP a slouží výhradně k vizuální kompletaci plochy generátoru, a tudíž neprodukují žádný elektrický výkon. Montují se stejným způsobem jako integrované solární panely SDP a nenápadně se začlení do celkového vzhledu krytiny, aniž by ovlivnily elektrickou funkci solárního generátoru.
Upozornění

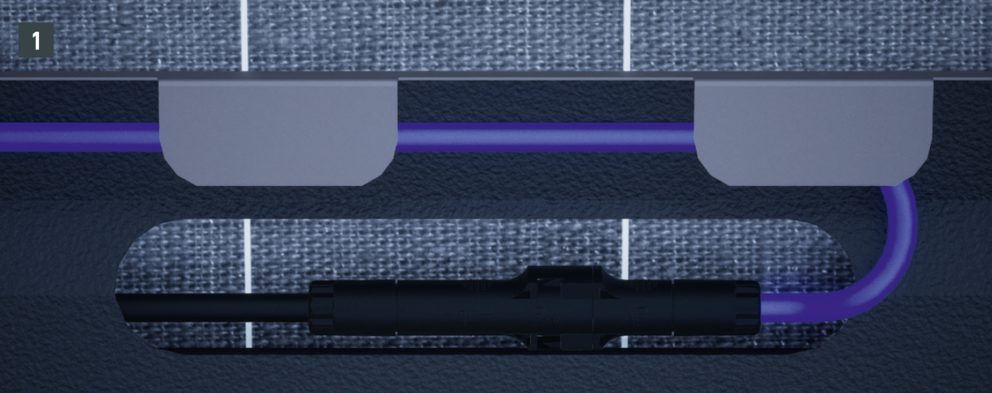

Kabeláž, která je obvykle černá, byla pro lepší přehlednost znázorněna barevně.

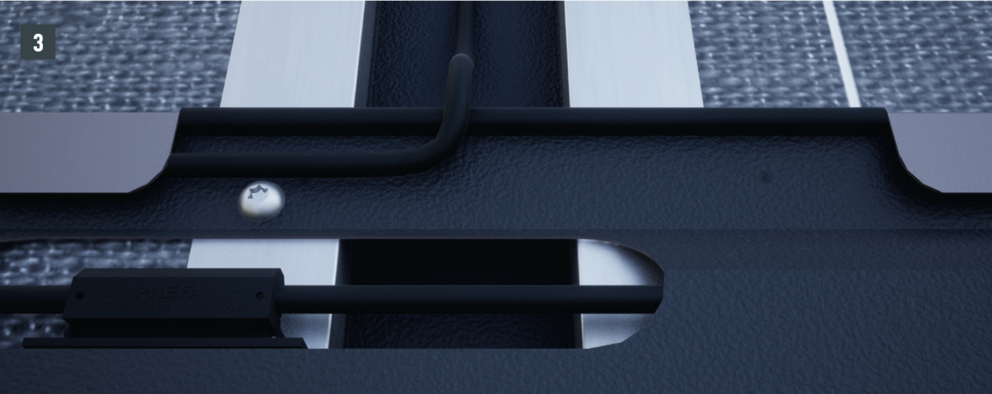

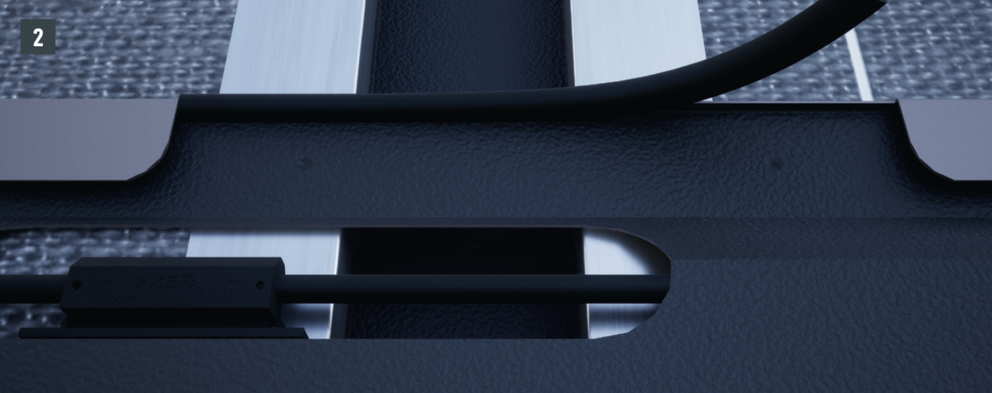

Minimální poloměr ohybu kabelu činí 25 mm a nesmí být menší.

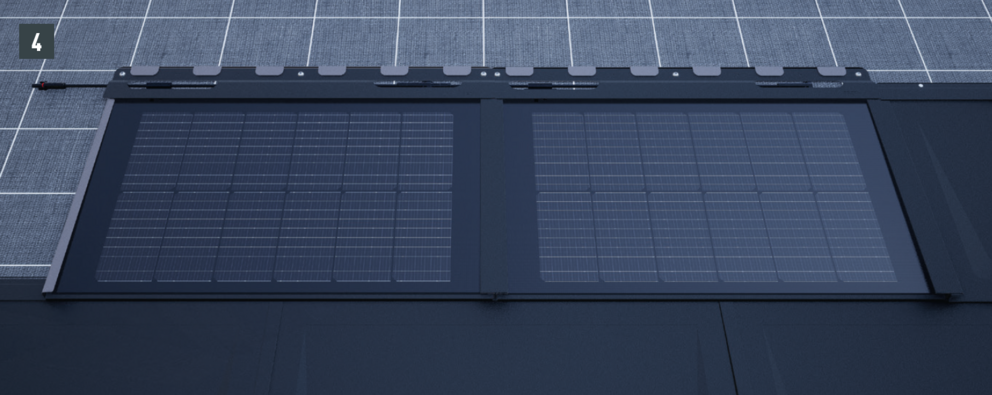

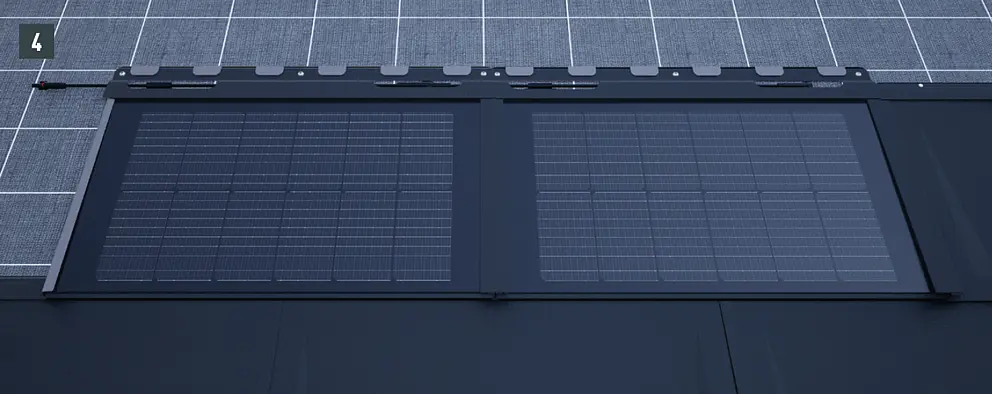

Solární generátor je dokončen, jakmile jsou všechny integrované solární panely SDP propojeny a přívod i odvod každého jednotlivého stringu přiveden izolovaným koncem ke vstupu do budovy.

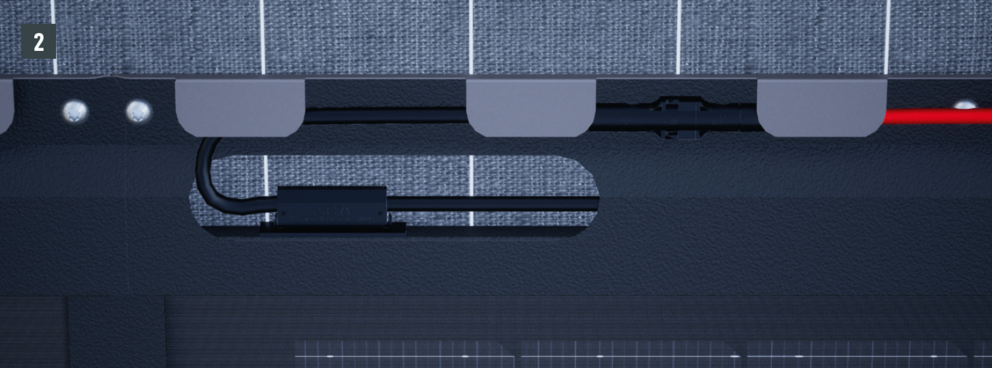

Označte k sobě patřící páry stringového vedení správným číslem stringu, aby byla umožněna jednoznačná identifikace elektroinstalační firmou.
Ujistěte se, že volné konce kabelů jsou chráněny před neúmyslným poškozením a vlhkostí. Nepokládejte konce kabelů do vody a namontujte dodané krytky. Předejte připojovací skříňku generátoru (GAK) dodavateli elektroinstalace nebo vlastníkovi.
Od této chvíle začínají montážní práce dodavatele elektroinstalace.
