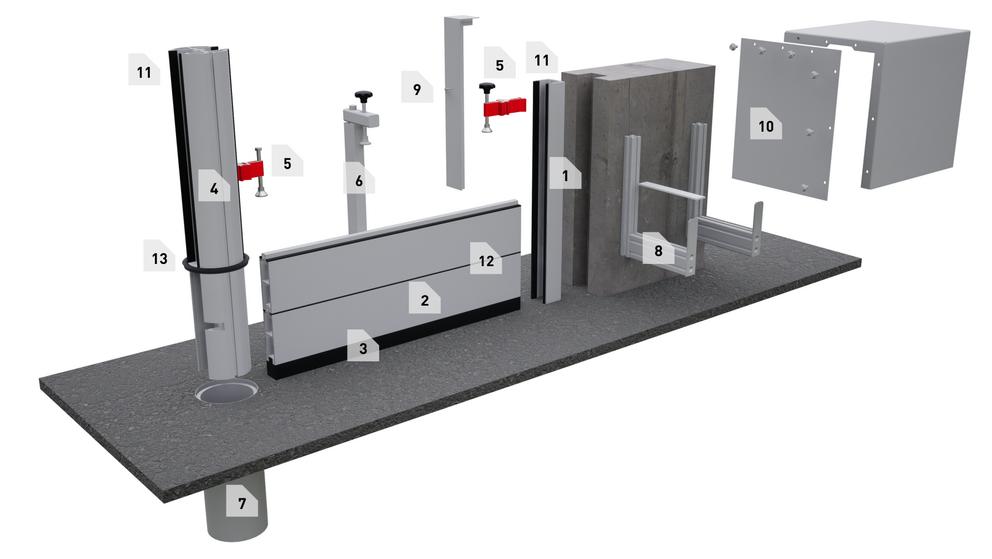

LEGENDA
1. stěnový profil/stojka
Dle umístění jak U tak základní profil do nosného podkladu nebo pevně kotven do, před nebo za ostění.
2 hrázní blok
Zde na obrázku: nejspodnější hrázní blok spojený se spodním těsněním (č. 3).
3 spodní těsnění
Pro utěsnění mezi nejnižším hrázním blokem a podlahou.
4 Mezisloupek (kruhový profil)
Pro dlouhé zábrany s několika poli se používají mezisloupky.
5. upínací svorka
Pro stažení hrázních bloků k sobě.
6 podpěrné táhlo
Zabraňuje vertikálnímu prohnutí hrázních bloků a zvyšuje tlak na spodní těsnění.
7 zemní pouzdro
Pouzdro je zabetonované do základu a slouží pro ukotvení mezisloupku.
8 stěnová konzole
Pro uskladnění nepoužívaných hrázních bloků.
9 kryt stěhového profilu
Pro zakrytí stěnových profilů a ochranu těsnění při nepoužívání.
10 skladovací kryt
Pro zakrytí skladovaných hrázních bloků v exteriéru.
11 těsnění základního profilu
Pro utěsnění mezi stěnovým profilem / mezisloupkem a hrázním blokem.
12 těsnění hrázního bloku
Pro utěsnění mezi hrázními bloky.
13 těsnění pro víko a zemní pouzdro
Pro utěsnění mezi mezisloupkem / víkem a zemním pouzdrem.
hrázní blok |
Systém 25 |
Systém 50 |
Systém 80 |
tloušťka |
25 mm |
50 mm |
80 mm |
Hmotnost |
2,99 kg/m. |
5,6 kg/m; 4,12 kg/m |
7,78 kg/m. |
Výška bloku |
200 mm |
150 mm / 200 mm |
200 mm |
Drážka |
17 mm |
15 mm |
15 mm |
mezisloupek |
|
Průměr |
140 mm / 185 mm |
výška |
750 mm – 2 150 mm |
systém |
50 nebo 80 mm |
