Montáž víka zemního pouzdra

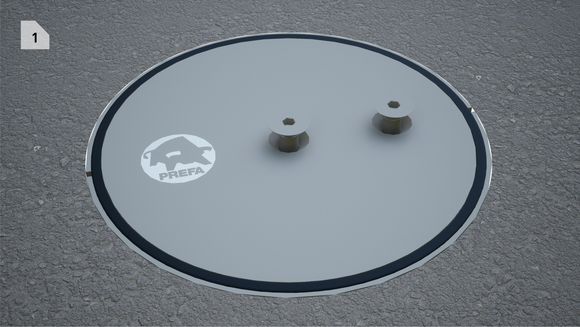

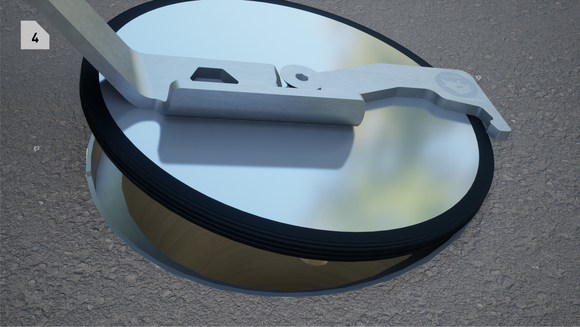

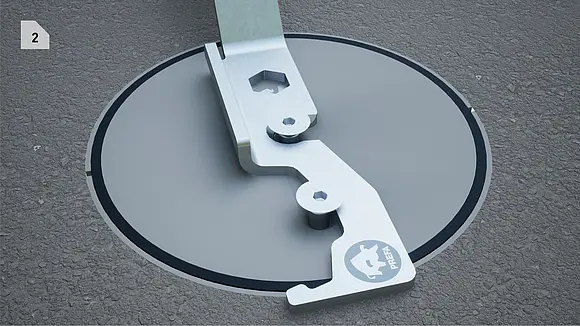

  • Otevřete uzamykatelné víko (2 šrouby): Šrouby povolte imbusovým klíčem 6 mm asi o 1 cm, prostřední šroub dále otáčejte, dokud nepřestanete cítit odpor, poté nasaďte pomůcku na demontáž víka, pootočte o 90° a vyzvedněte.
  • ALTERNATIVNĚ otevřete neuzamykatelné víko (1 šroub):
    Šroub povolte imbusovým klíčem 5 mm asi o 1 cm, nasaďte pomůcku na demontáž víka a vyzvedněte.

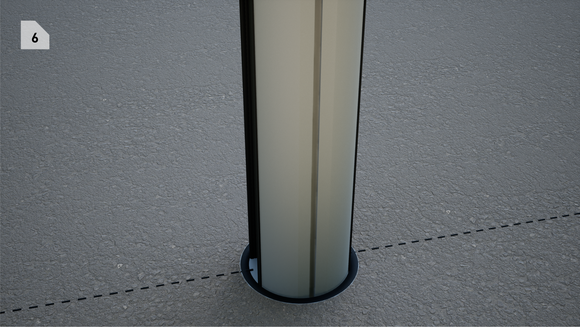

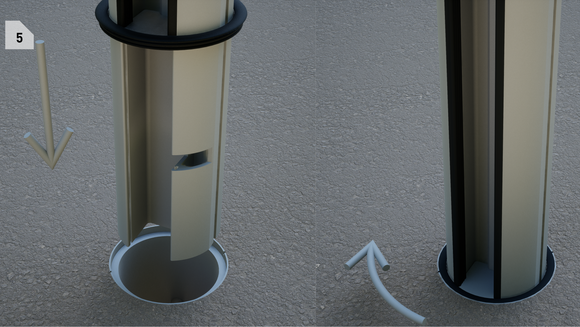

  • Při otáčení mezisloupku až na doraz je třeba dbát na přesné usazení těsnění. Při demontáži postupujte v opačném pořadí.

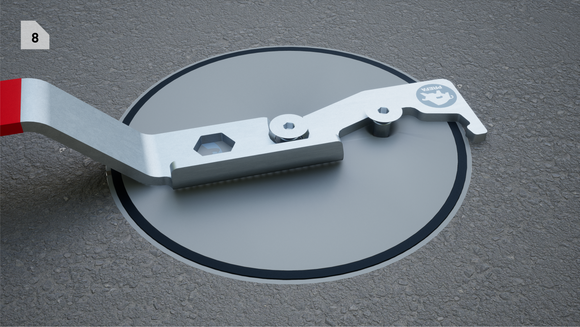

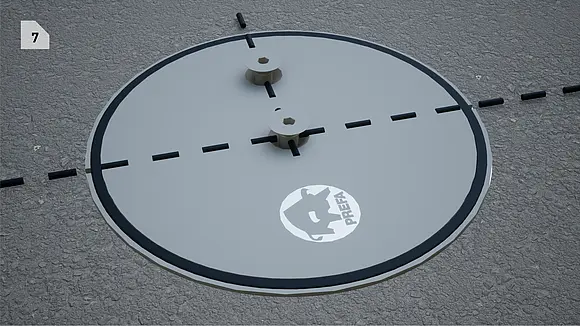

  • Zavřete uzamykatelné víko (2 šrouby): Víko vložte se 2 šrouby v úhlu 90° vzhledem ke značce do zemního pouzdra,
    pomůckou na demontáž víka pootočte o 90° a 2 šrouby dotáhněte imbusovým klíčem 6 mm.

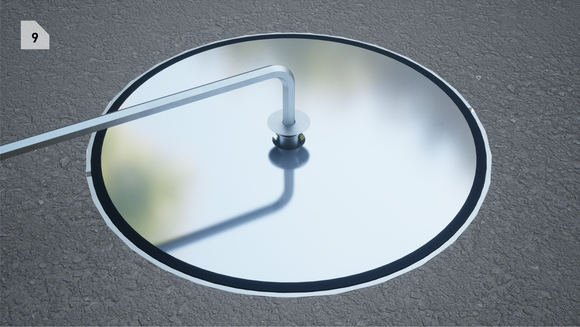

  • ALTERNATIVNĚ zavřete neuzamykatelné víko (1 šroub):

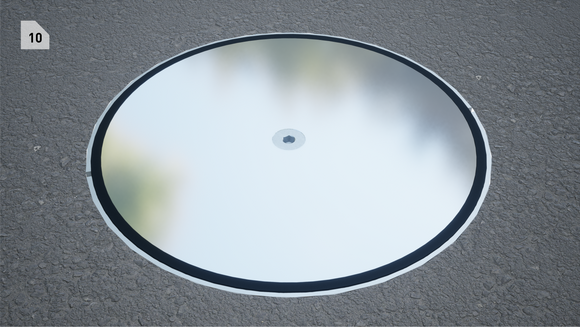

    Vložte víko a šroub dotáhněte imbusovým klíčem 5 mm.
