Půlkulatý žlab

Kliknutím na požadované téma přejdete přímo k příslušnému návodu:

Spojení půlkulatých žlabů s 1 kartuší speciálního lepidla

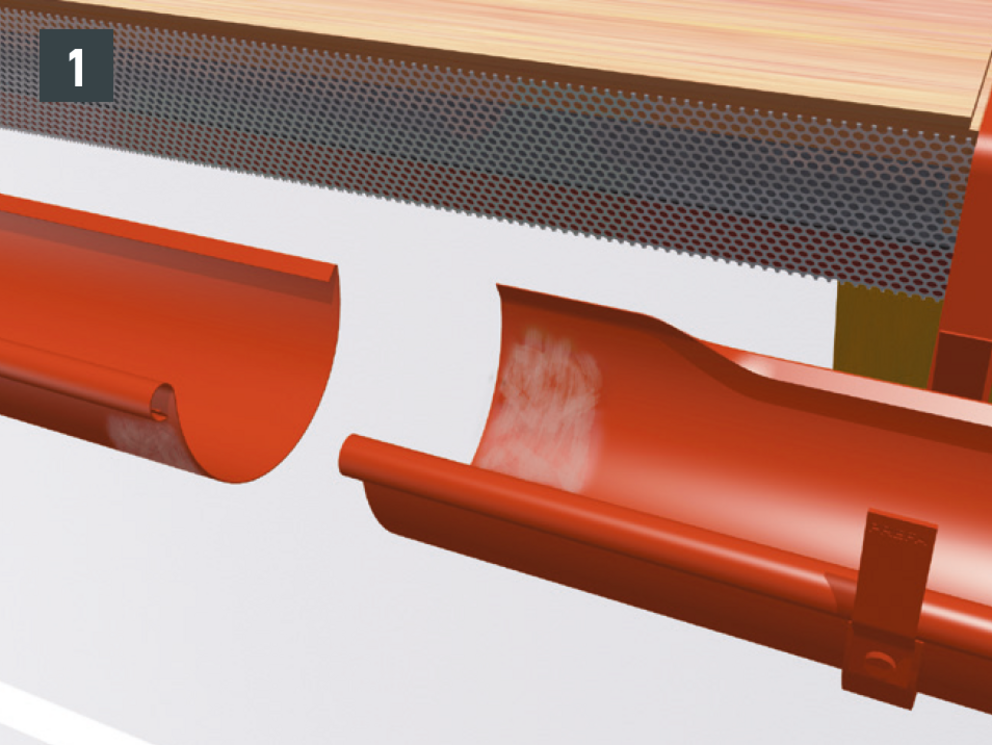

Lepenou plochu přebruste dodaným brusným papírem v oblasti překrytí nebo lepení (obrázek 1).

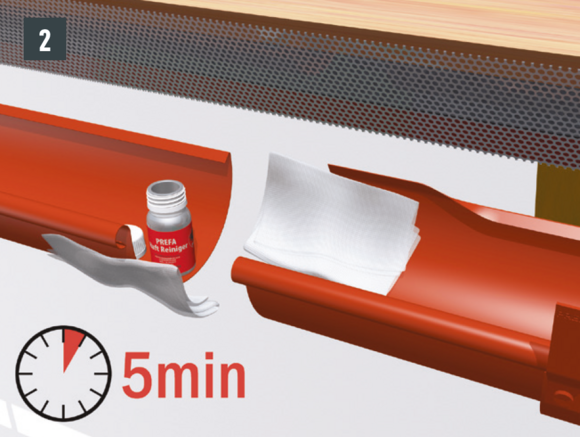

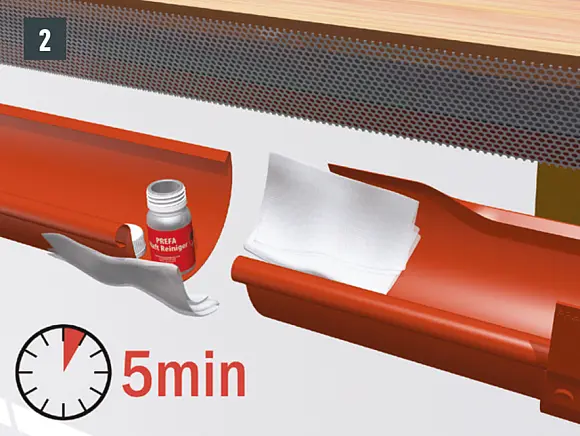

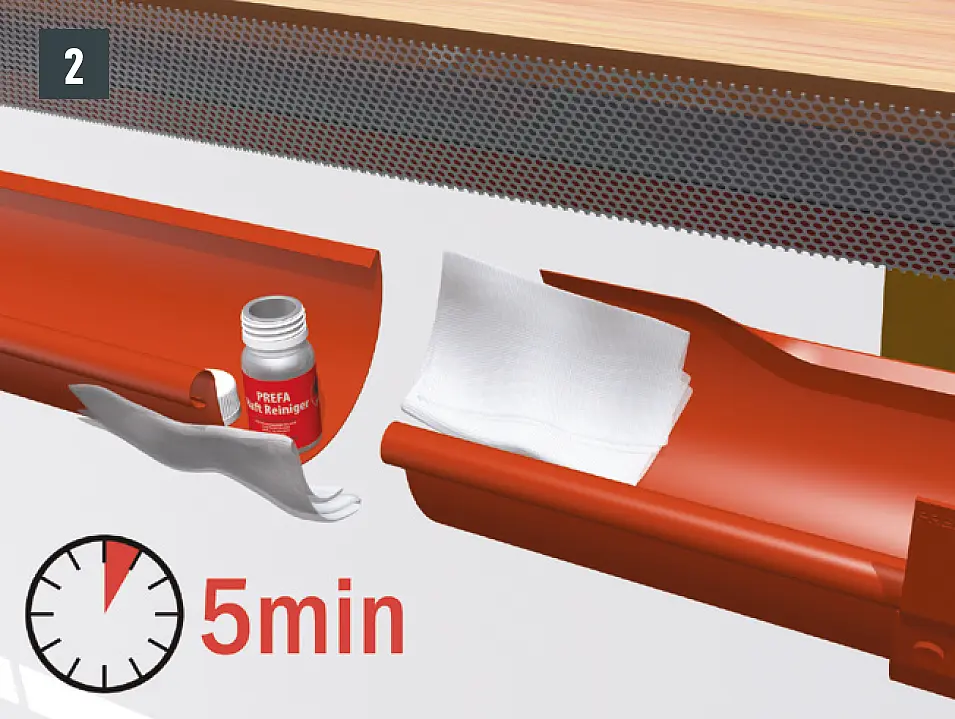

Konce žlabů vyčistěte dodaným čističem. Počkejte na dobu vypaření 5 min. (obrázek 2).

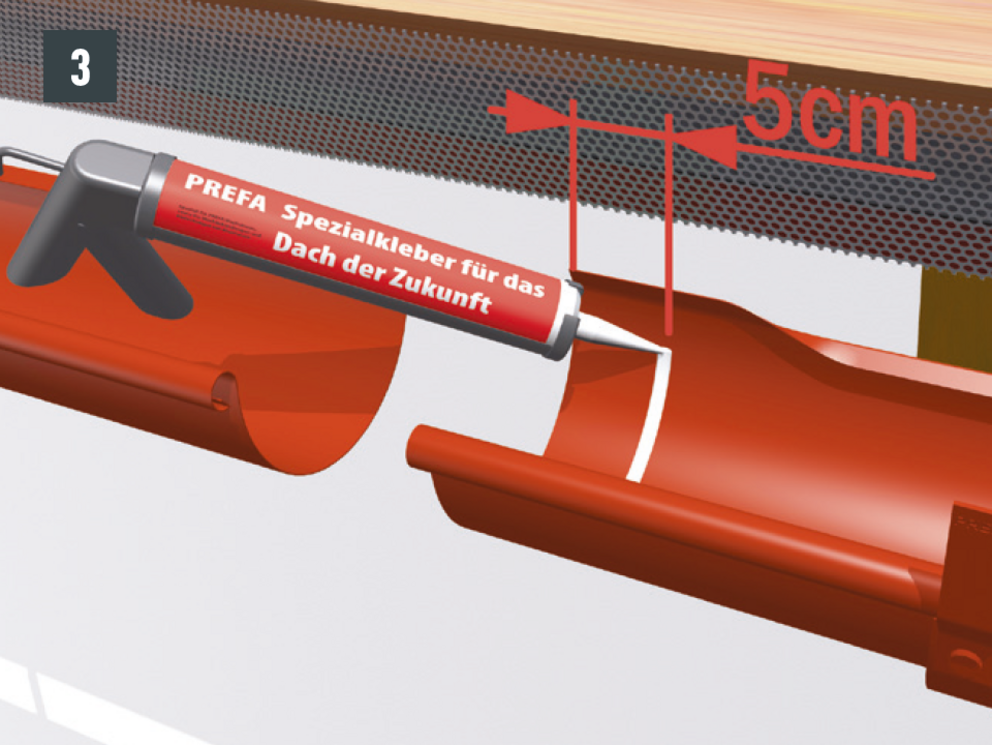

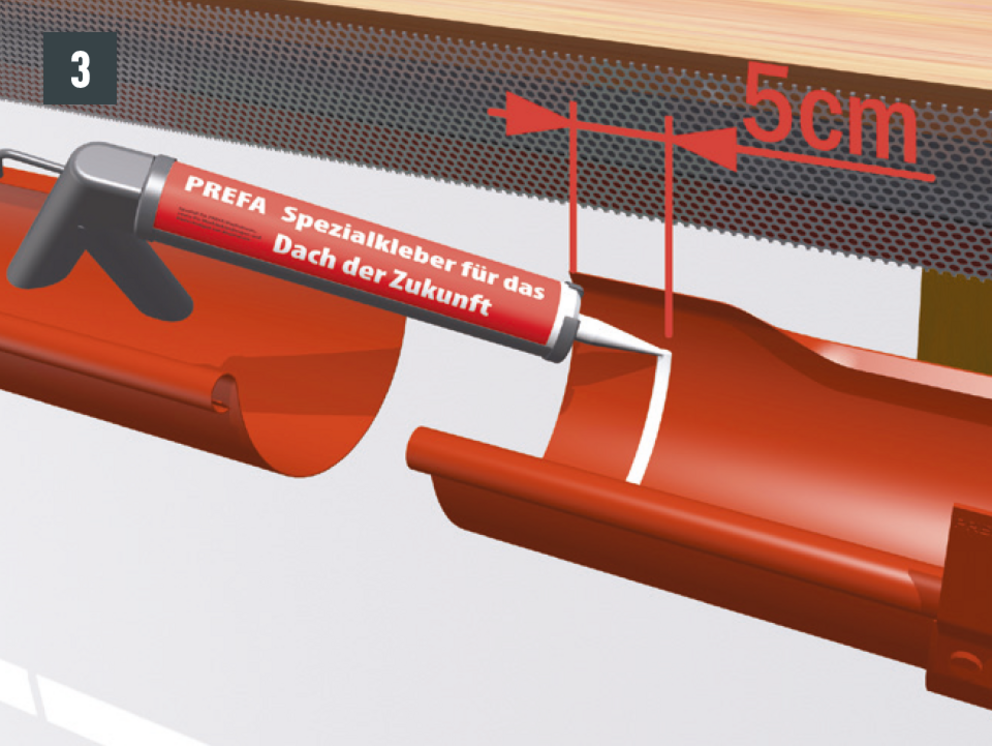

Asi 50 mm před koncem žlabu naneste housenku speciálního lepidla PREFA o tloušťce asi 8 mm (obrázek 3).

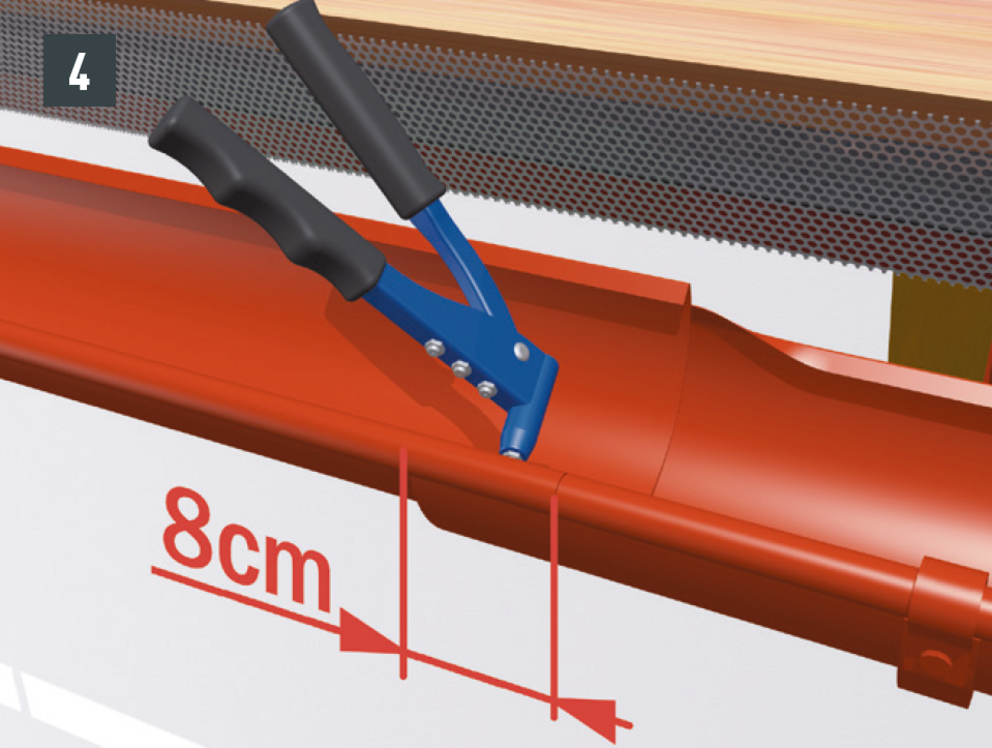

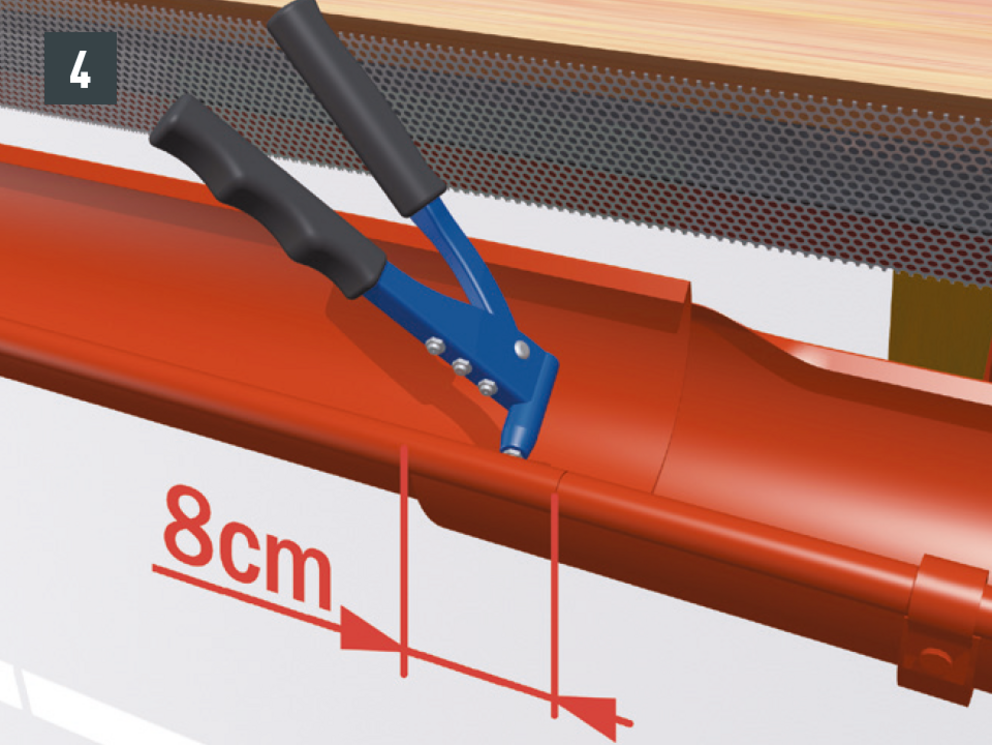

Zasuňte žlab do sebe, umístěte nýt na žlabovou návalku (obrázek 4).

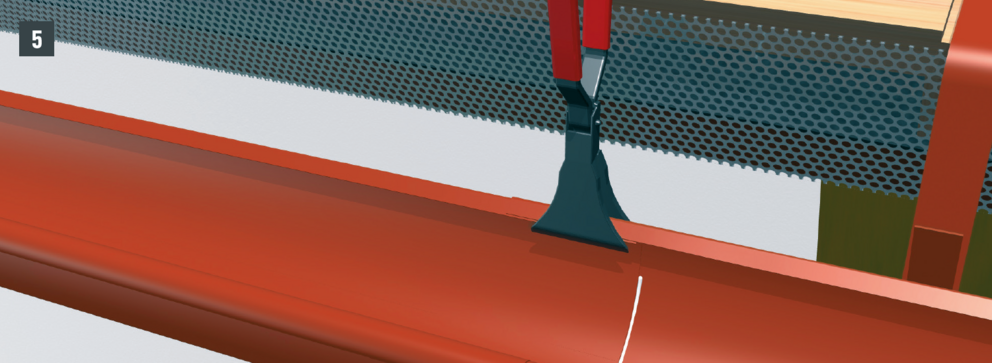

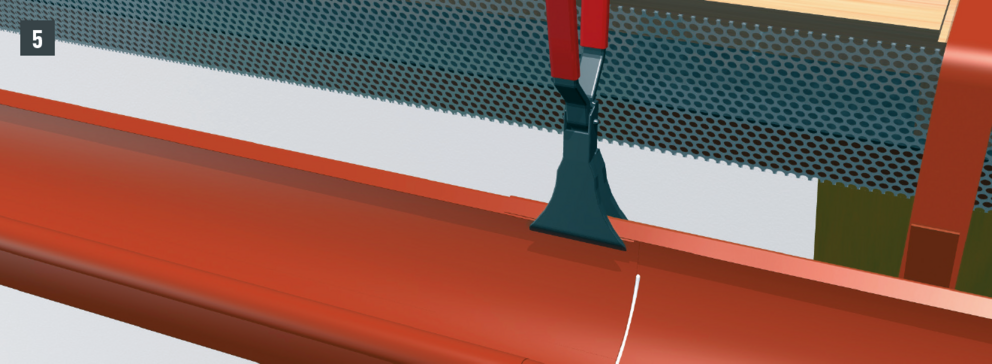

Zavřete zadní přídavnou drážku. U odborného lepeného spoje musí lepidlo unikat na vnitřní straně (obrázek 5).

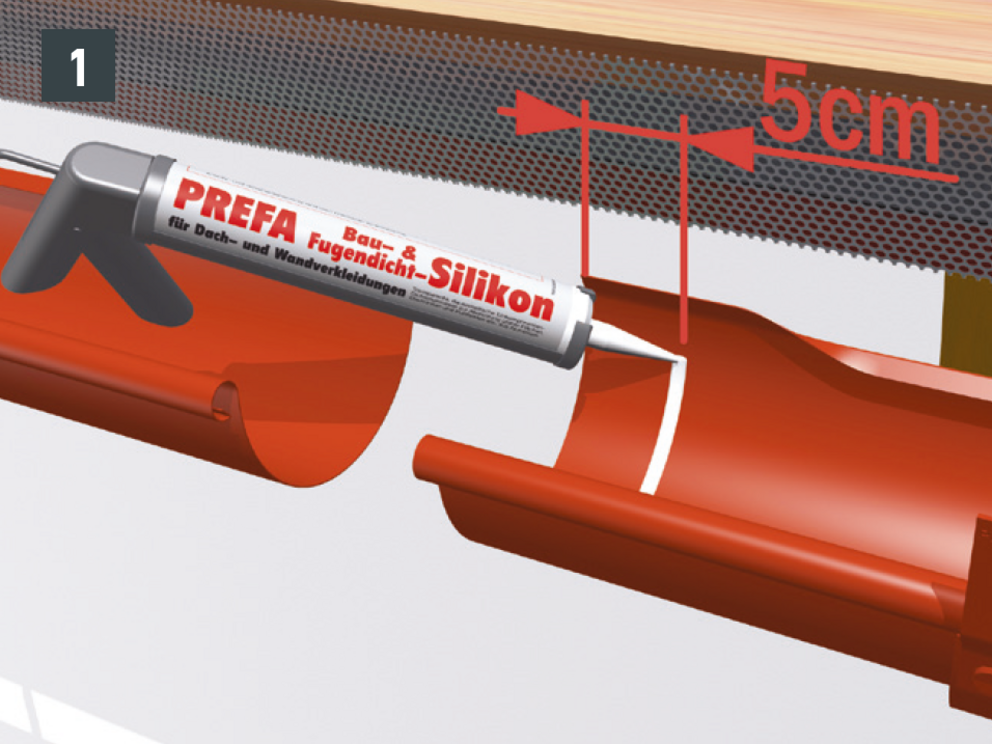

Na vyčištěný a suchý konec žlabu 50 mm před koncem naneste housenku (tloušťka asi 8 mm) speciálního silikonu PREFA (obrázek 1).

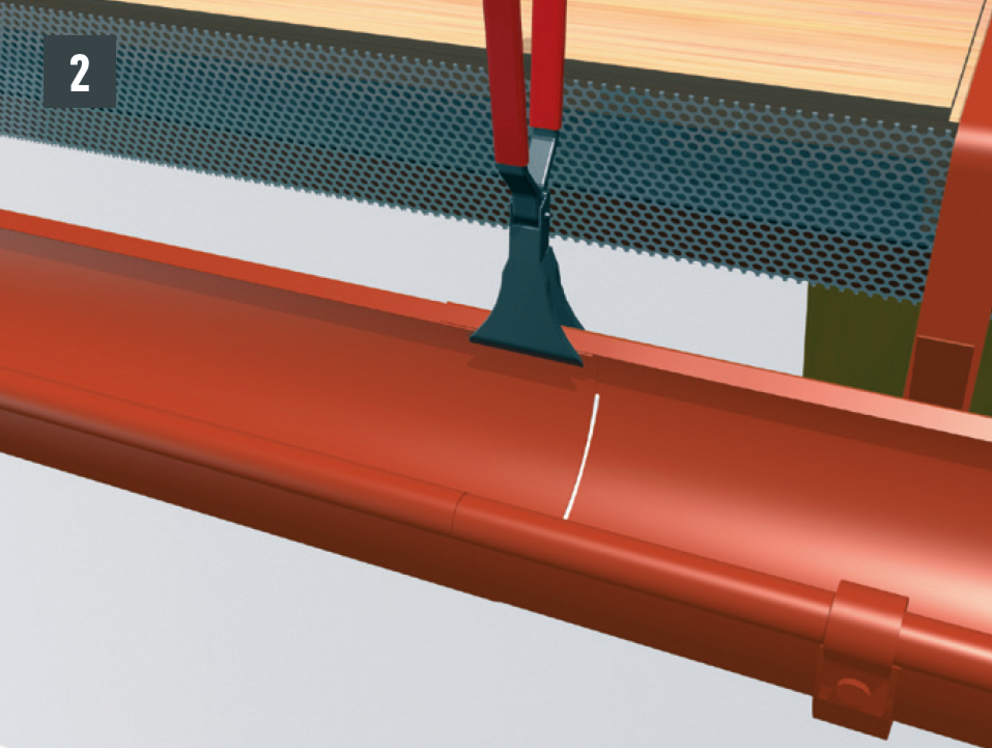

Střešní žlab zasuňte do sebe v délce min. 80 mm a zavřete zadní přídavnou drážku (obrázek 2).

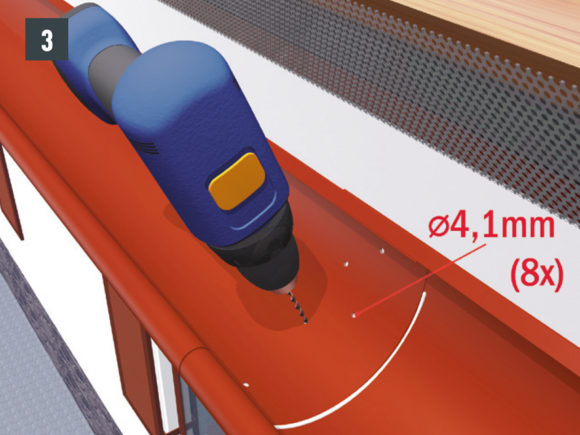

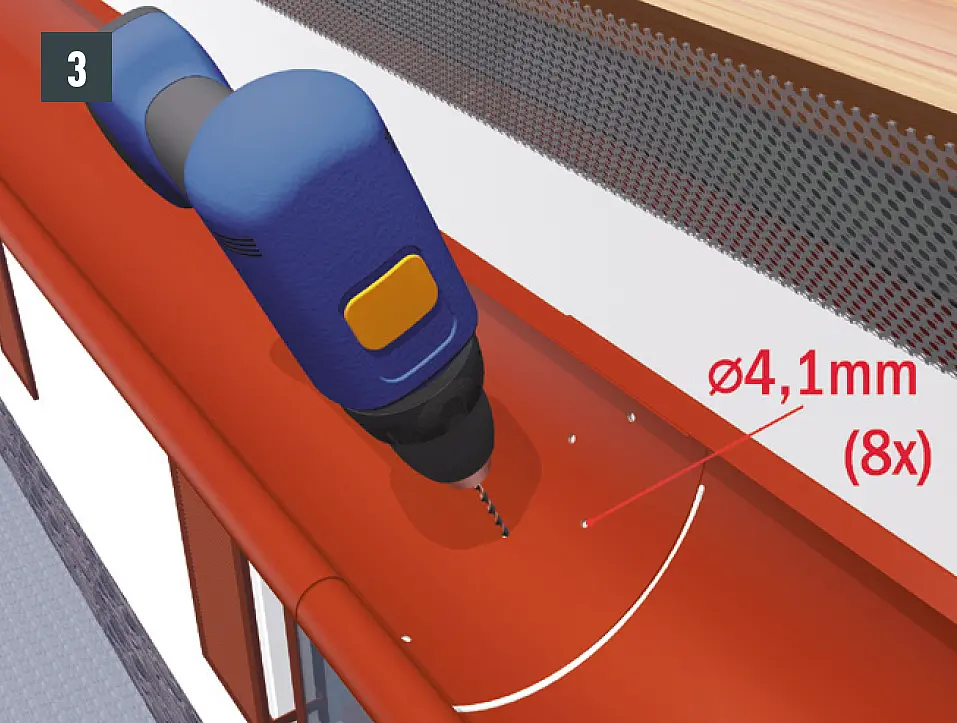

Umístěte otvory pro nýty s Ø 4,1 mm (obrázek 3).

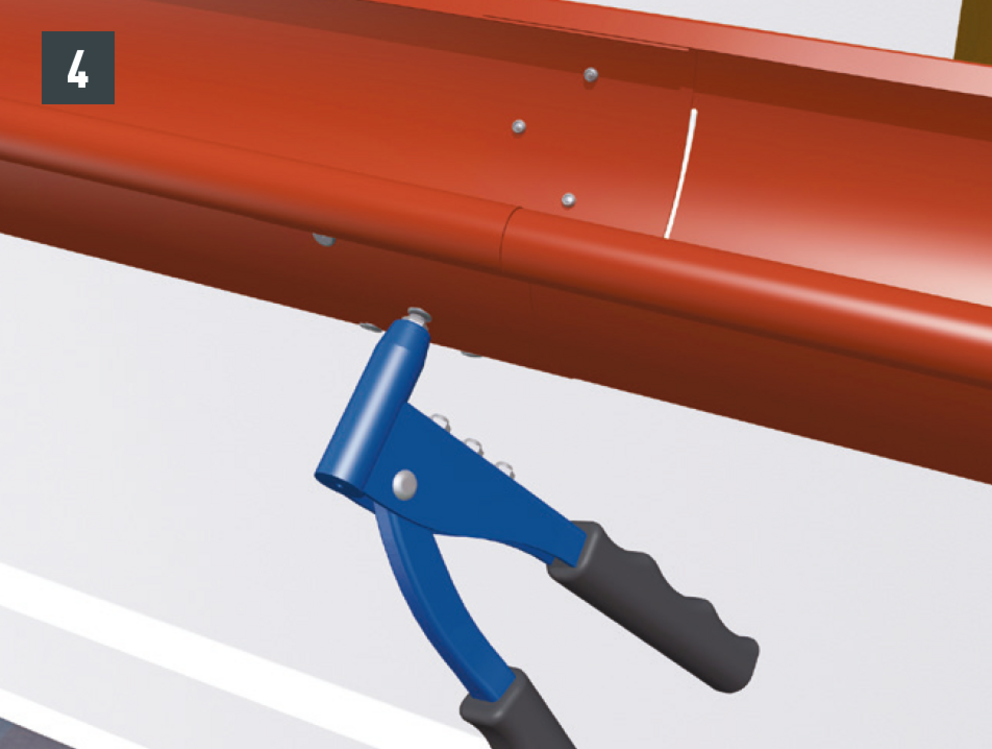

Snýtujte patentované nýty 4 × 9,5 mm v křížovém stehu (obrázek 4).
- Půlkulatý žlab 250 6 ks Nýty na jeden spoj
- Půlkulatý žlab 280 a půlkulatý žlab 333: 8 ks Nýty na jeden spoj
- Půlkulatý žlab 400 10 ks. Nýty na jeden spoj

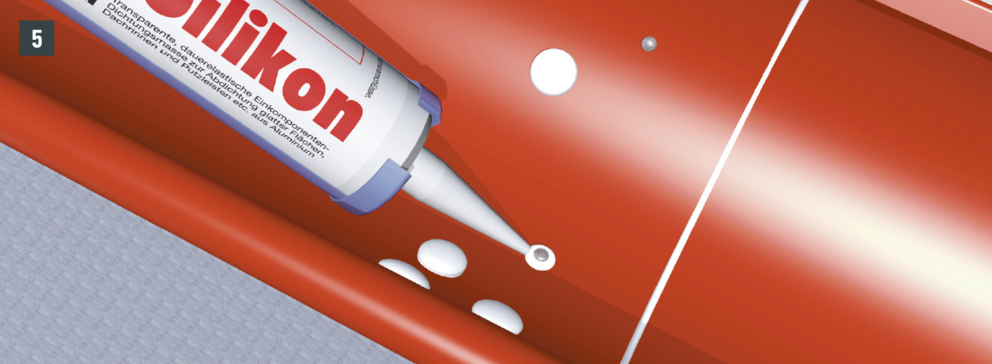

Navíc utěsněte nýty na vnitřní straně (obrázek 5).

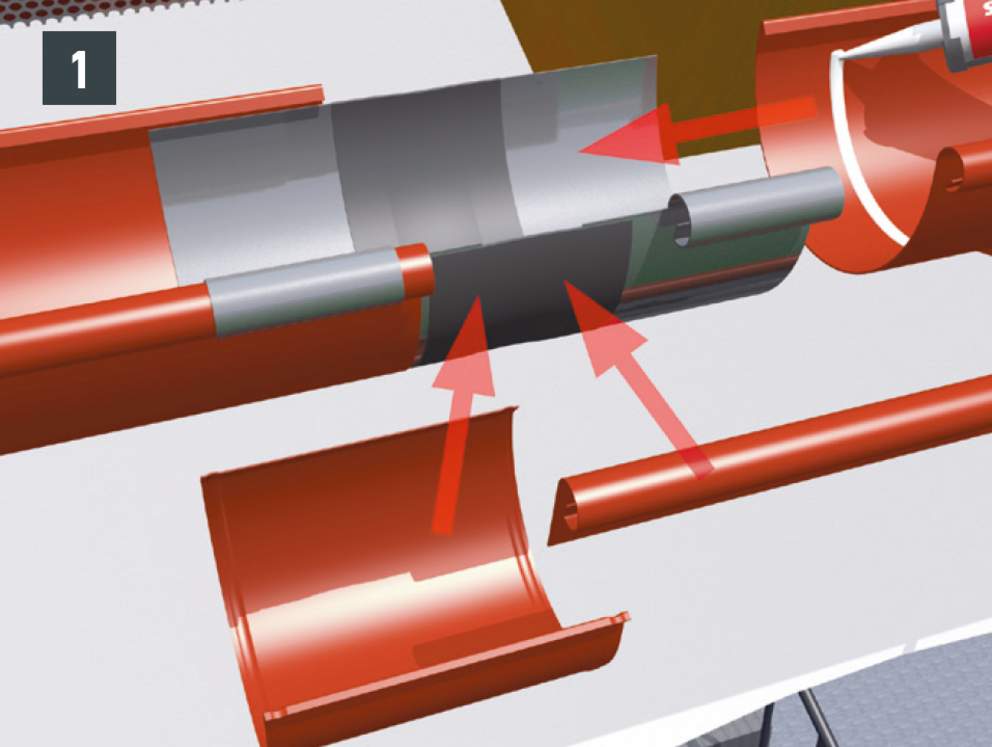

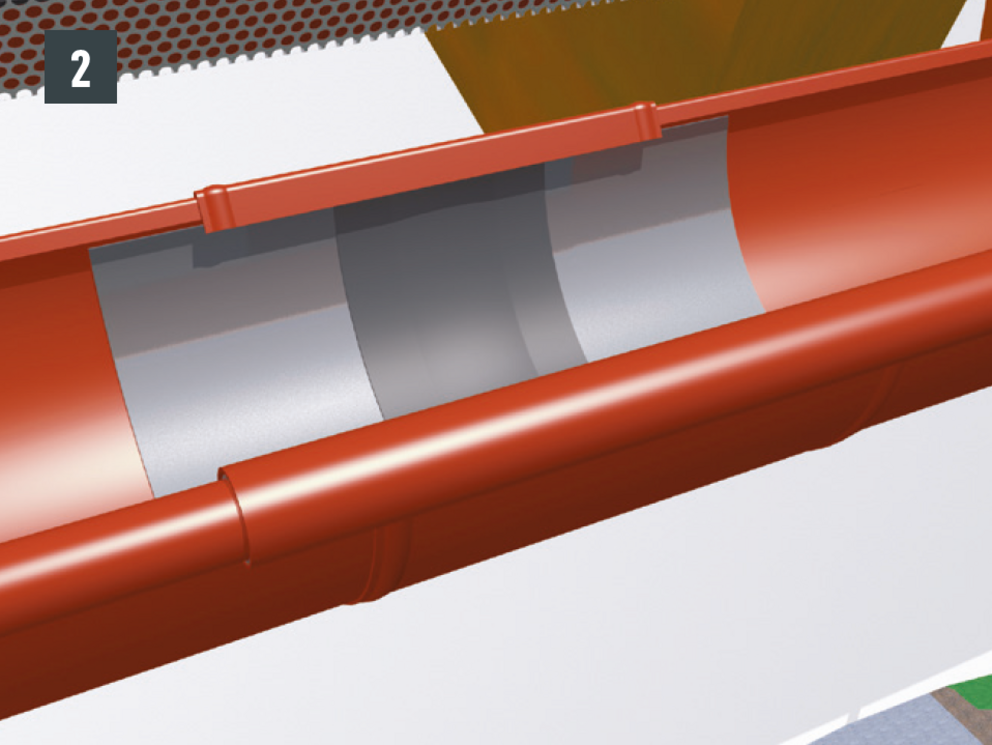

Vzdálenost dilatace u vnějšího žlabu: Půlkulatý žlab max. 12 m, nástřešní žlab max. 6 m, v rozích je třeba rozdělit vzdálenost dilatace na polovinu. Spojení může být vytvořeno jako lepený nebo nýtovaný spoj (obrázek 1 a 2).

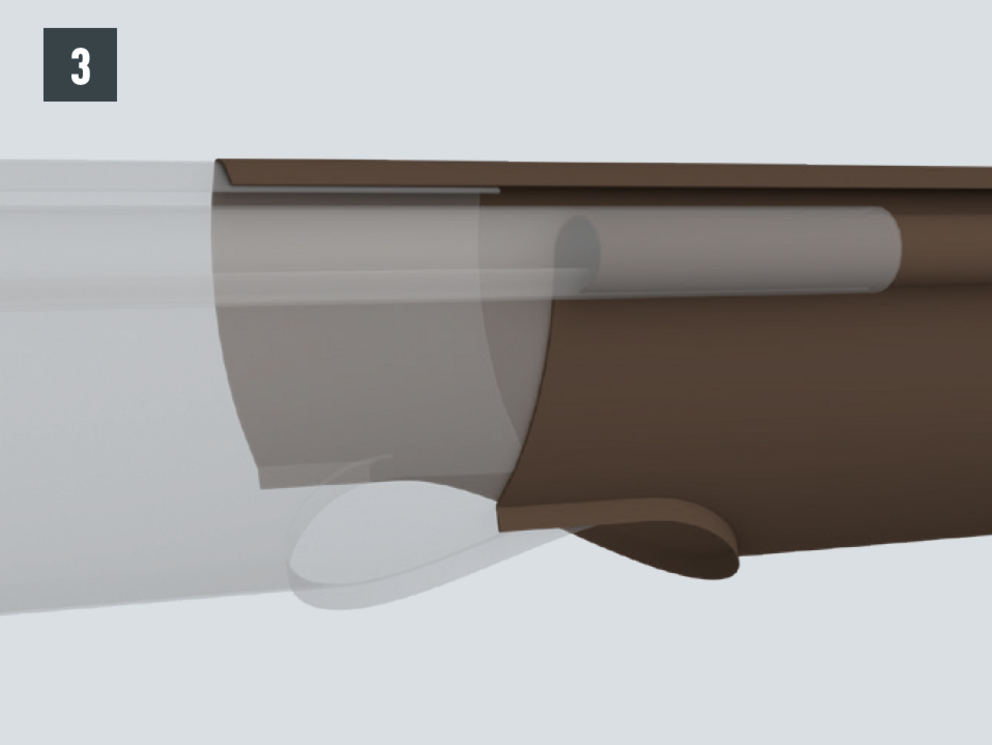

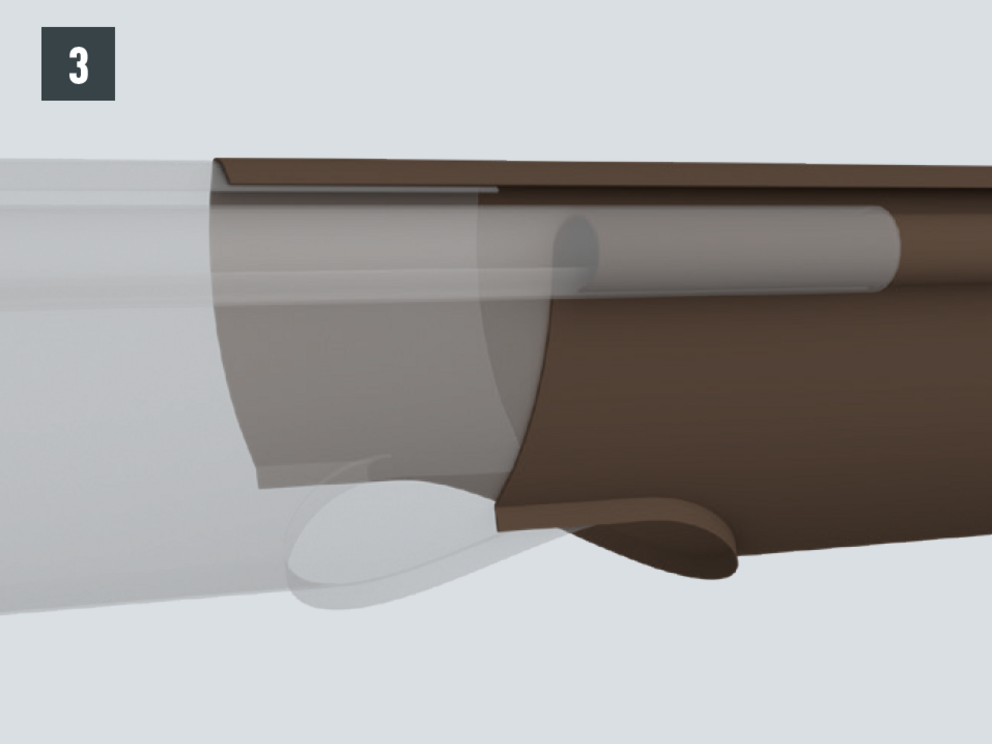

Hluboký posuvný spoj – stykový bod žlabu se vytvoří v oblasti kulatého kotlíku. Konce žlabů zasuňte 80 mm do sebe a vyřízněte (bez nýtování!) (obrázek 3).

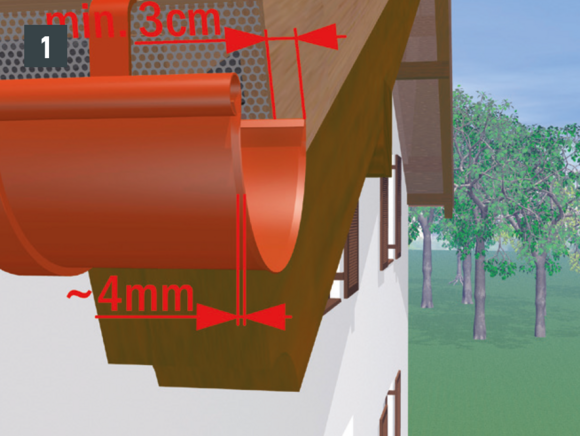

Konec žlabu pro čelo žlabu 4 mm ohněte směrem ven, přesah ke střechové hraně asi 30 mm (obrázek 1).

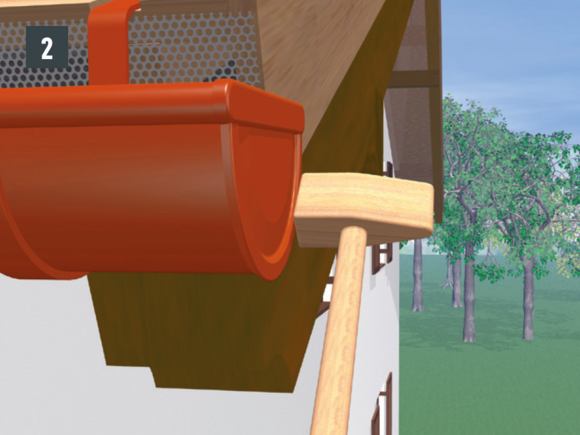

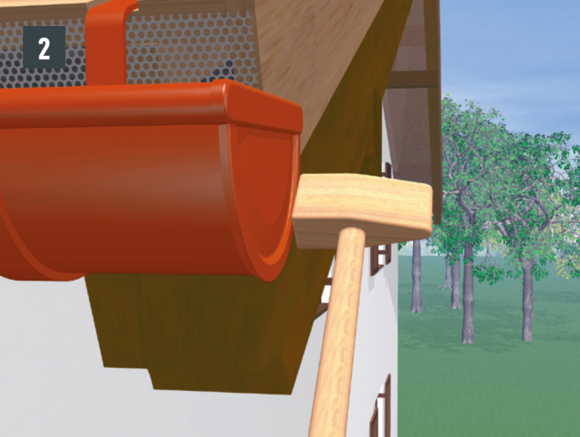

Umístěte čelo žlabu (obrázek 2).

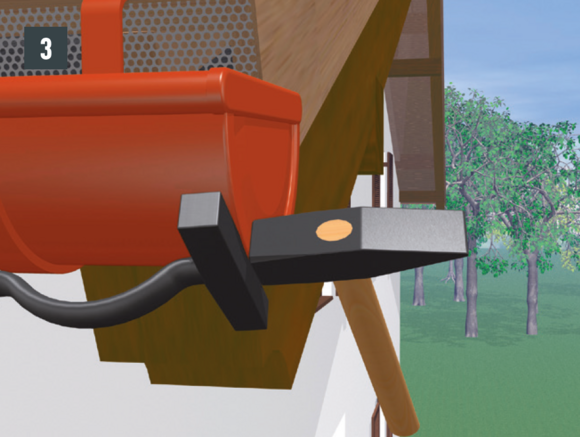

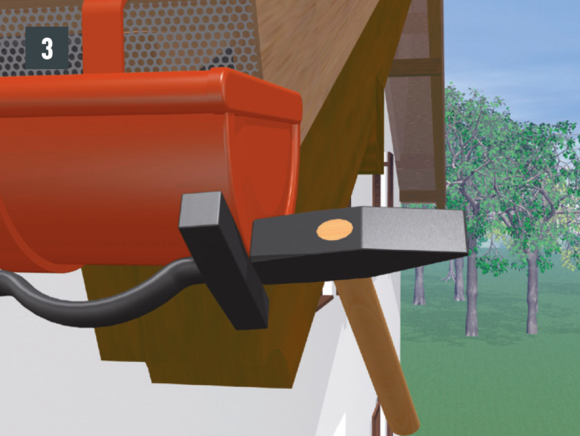

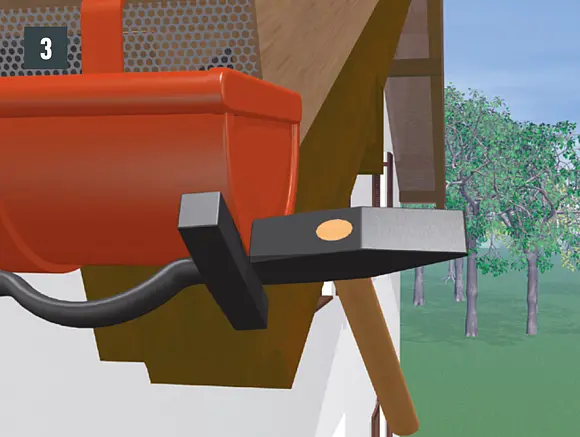

Zavřete drážku čela žlabu (obrázek 3).

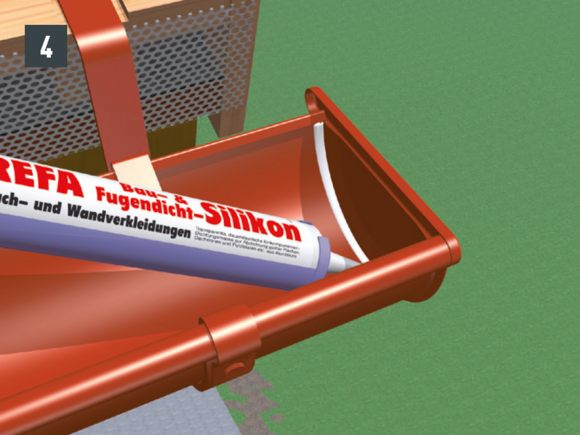

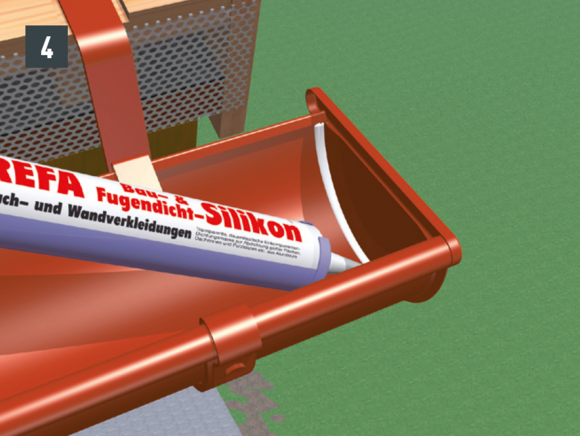

Utěsněte speciálním silikonem PREFA nebo speciálním lepidlem PREFA (obrázek 4).
Finální montáž čela žlabu (obrázek 5).

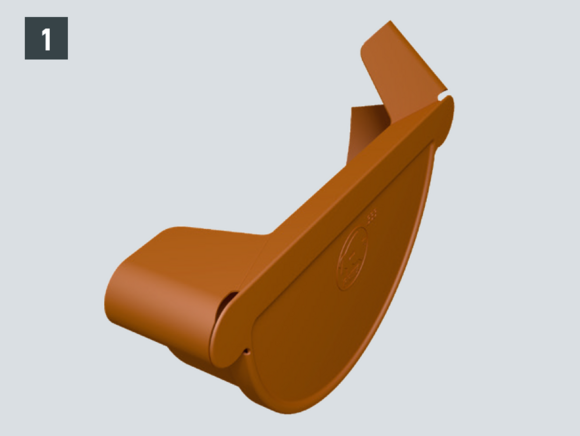

Ručně nalomte levý nebo pravý fixační proužek, podle toho, na které straně je namontováno lepené čelo žlabu (obrázek 1).

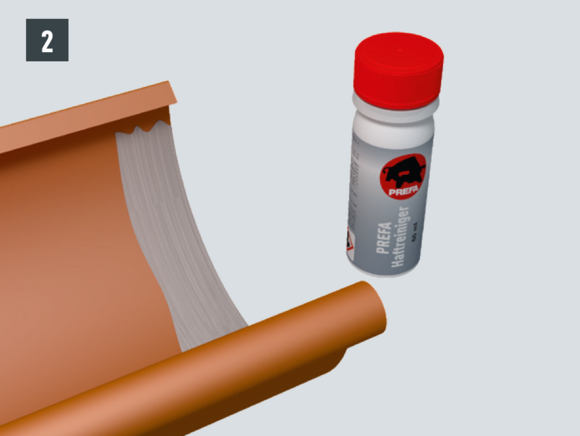

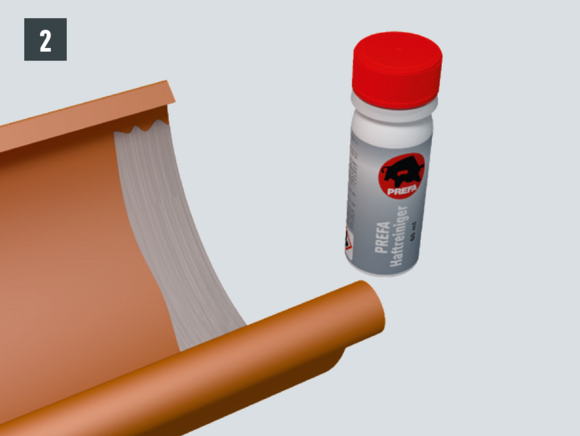

Lepicí plochu obruste brusným papírem. Plochu vyčistěte pomocí čisticího prostředku PREFA a vyčkejte po dobu 5 minut na jeho odpaření. Obr. 2.:

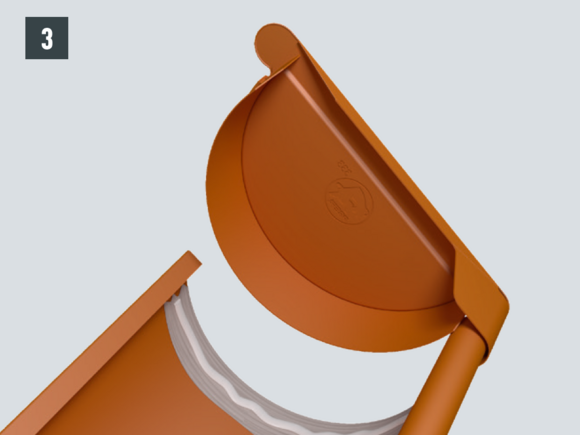

Naneste housenku lepidla, lepené čelo žlabu zasuňte do návalky a nasuňte do žlabu (obrázek 3).

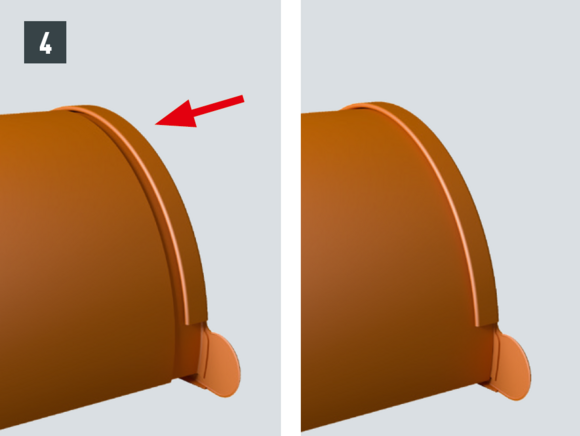

Lepené čelo žlabu přitlačte na žlab tak, aby již nebylo vidět řeznou hranu (obrázek 4).

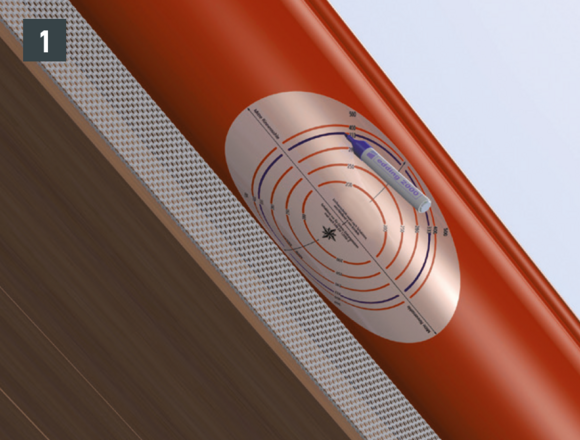

Pro kulatý kotlík vyznačte otvor na nejnižším bodu žlabu podle šablony (obrázek 1).

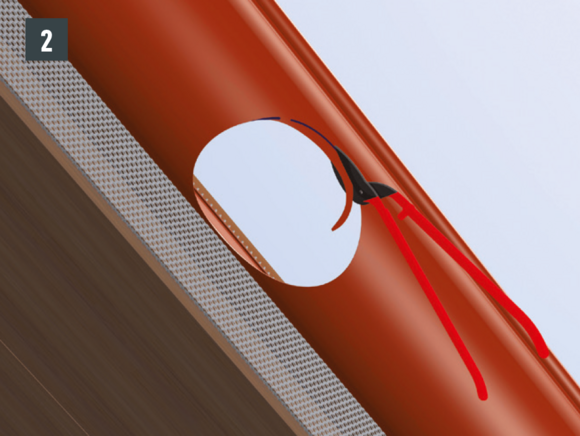

Vyřízněte otvor (obrázek 2).

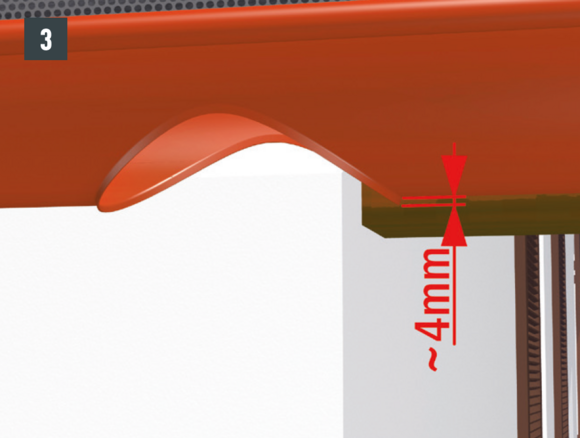

Otvor ohněte 4 mm směrem dolů (obrázek 3).

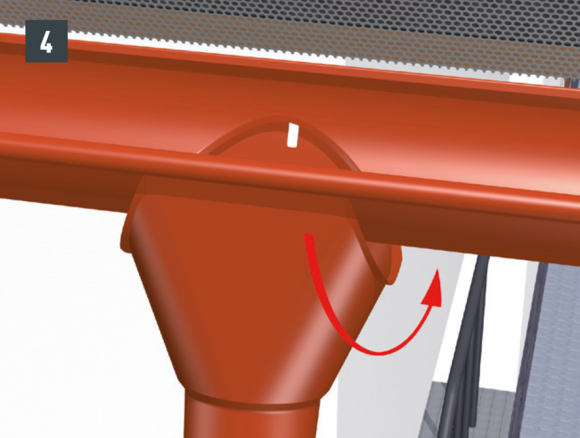

Zavěste kulatý kotlík (obrázek 4).

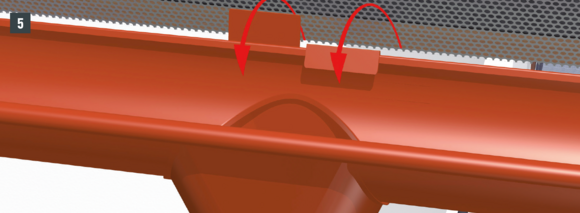

Kulatý kotlík přitlačte na zadní stranu žlabu (obrázek 5).

Lepení spojení žlabu
