Montáž kruhových svodů s objímkami. Podle podkladu (fasádní plocha) vyberte vhodné upevňovací prostředky pro objímky.

Objímky namontujte tak, aby byla dodržena min. vzdálenost 20 mm mezi zadní stranou svodu a fasádou. Vzájemná vzdálenost objímek by neměla činit více než 2 m. (Národní normy a profesní pravidla mohou připouštět větší vzdálenosti. Vzhledem k délce svislých svodů PREFA 3 m se osvědčila vzdálenost max. 2 m.)

Krytky pro trny k objímce mohou splňovat následující funkce:

Zakrytí vyražených otvorů objímek.
Umístění okapnice pro případ, že voda teče podél trnu k objímce.

Upozornění

V případě potřeby je třeba utěsnit krytky k fasádě (např. speciálním silikonem nebo speciálním lepidlem pod krytkou) pro zajištění proti lijáku.

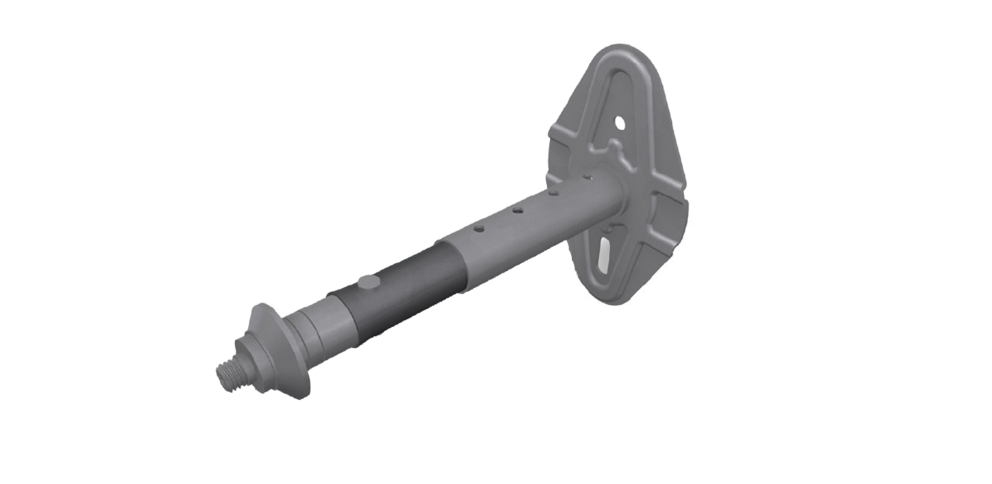

K použití u ještě nedokončených fasád pro zateplovací systémy (k dostání pro tepelné izolace 100–180 mm a 180–260 mm).

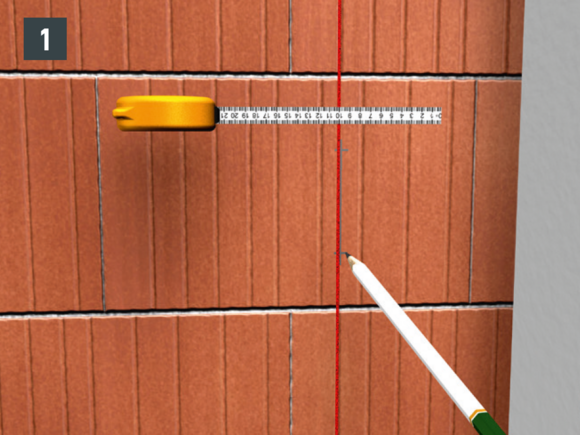

Stanovte a označte pozici držáku objímky. Respektujte svislé a lícující provedení (obrázek 1).

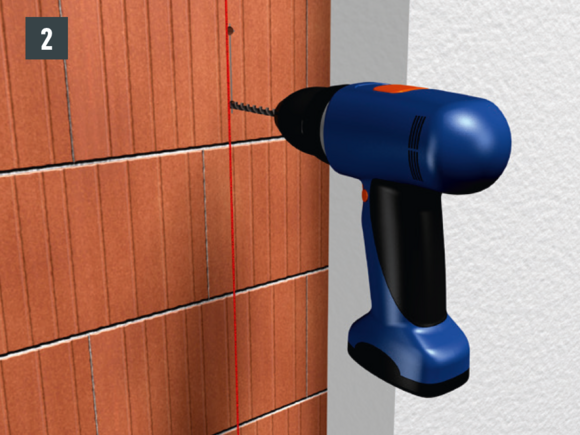

Vyvrtejte označená místa (Ø vrtáku 8 mm) (obrázek 2).

Upozornění

Zohledněte minimální vzdálenost k nosným vnějším rohům a ostění (min. 100 mm).

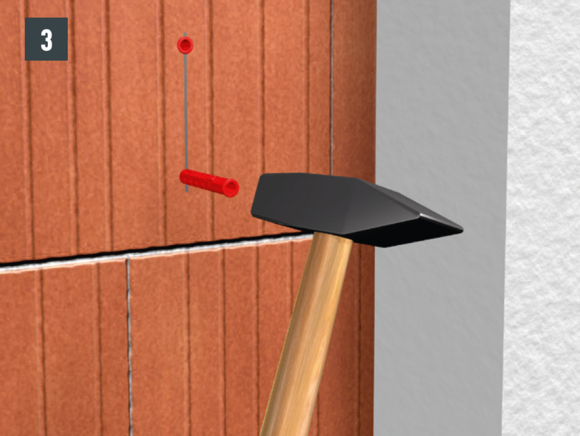

Úplně zatlučte hmoždinku (obrázek 3).

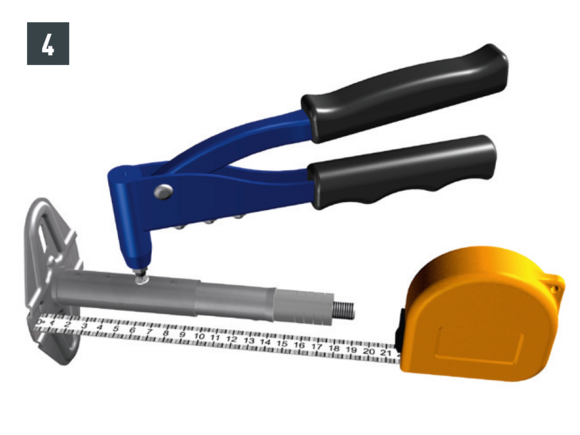

Držák objímky nastavte na příslušnou tepelnou izolaci a zafixujte jej dodanými nýty (Ø 4 mm) (obrázek 4).

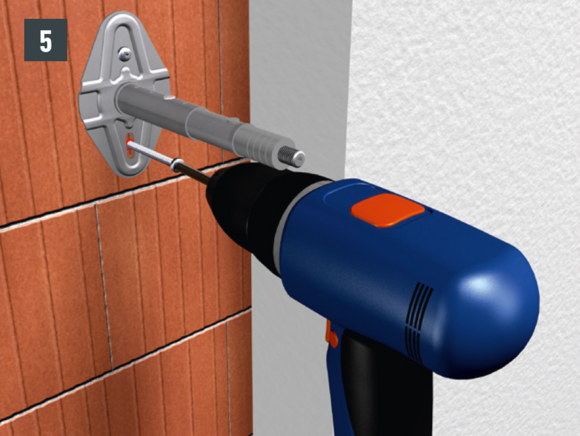

Držák objímky namontujte s dodanými šrouby (Torx TX 25) (obrázek 5).

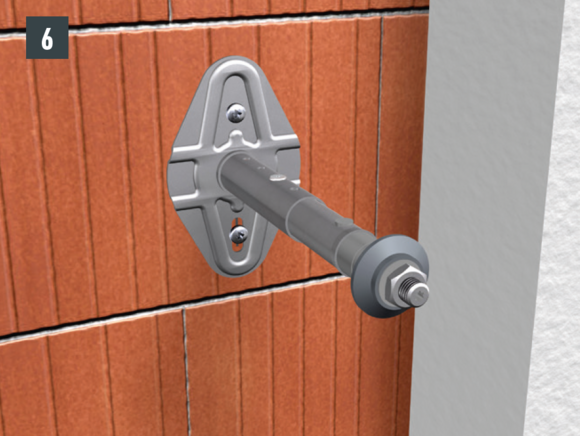

Nasuňte krytku na finálně namontovaný držák objímky a kontramatici našroubujte na trn se závitem (obrázek 6).

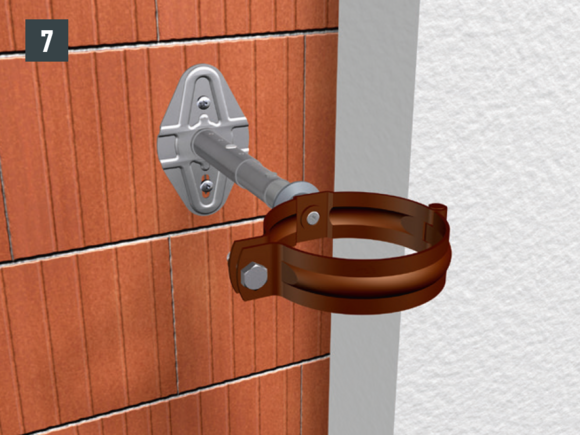

Objímku se závitem M10 našroubujte na držák objímky. Vzdálenost od svodu k hotové fasádní ploše musí činit min. 20 mm (obrázek 7).

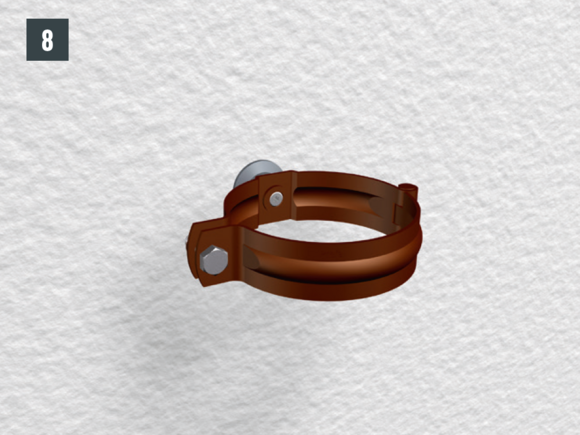

Finálně namontovaná objímka na tepelně izolační kompozitní systém (obrázek 8).

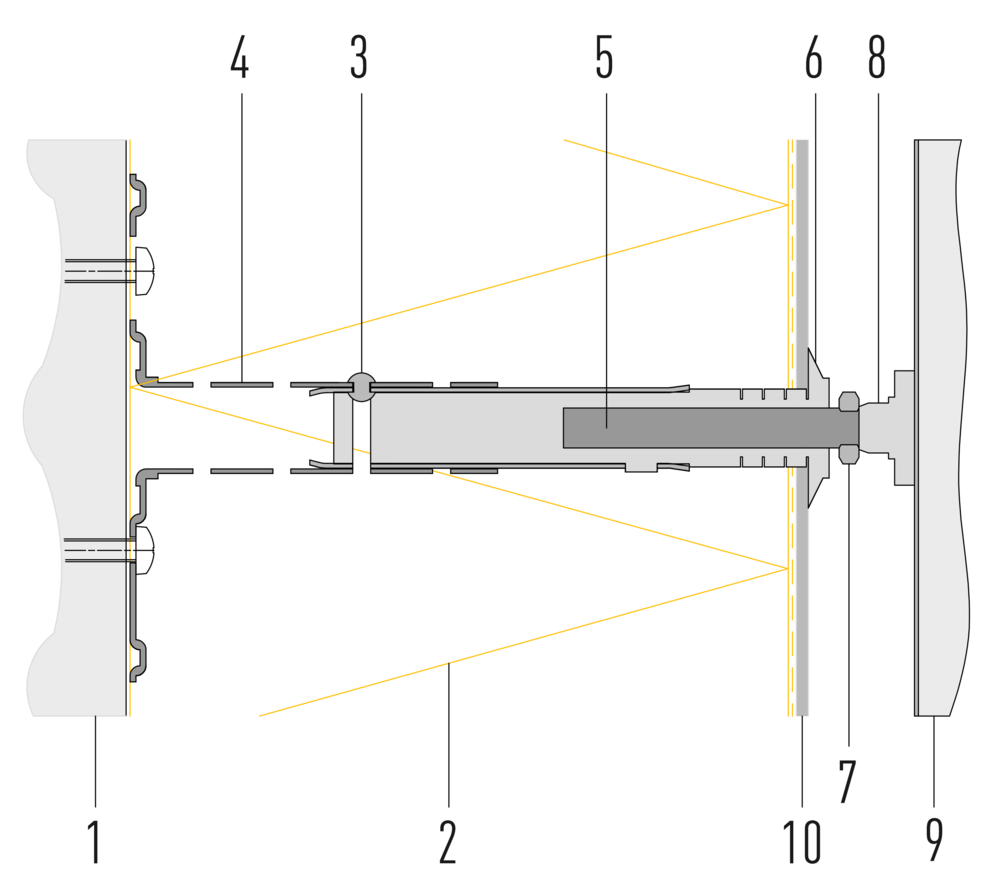

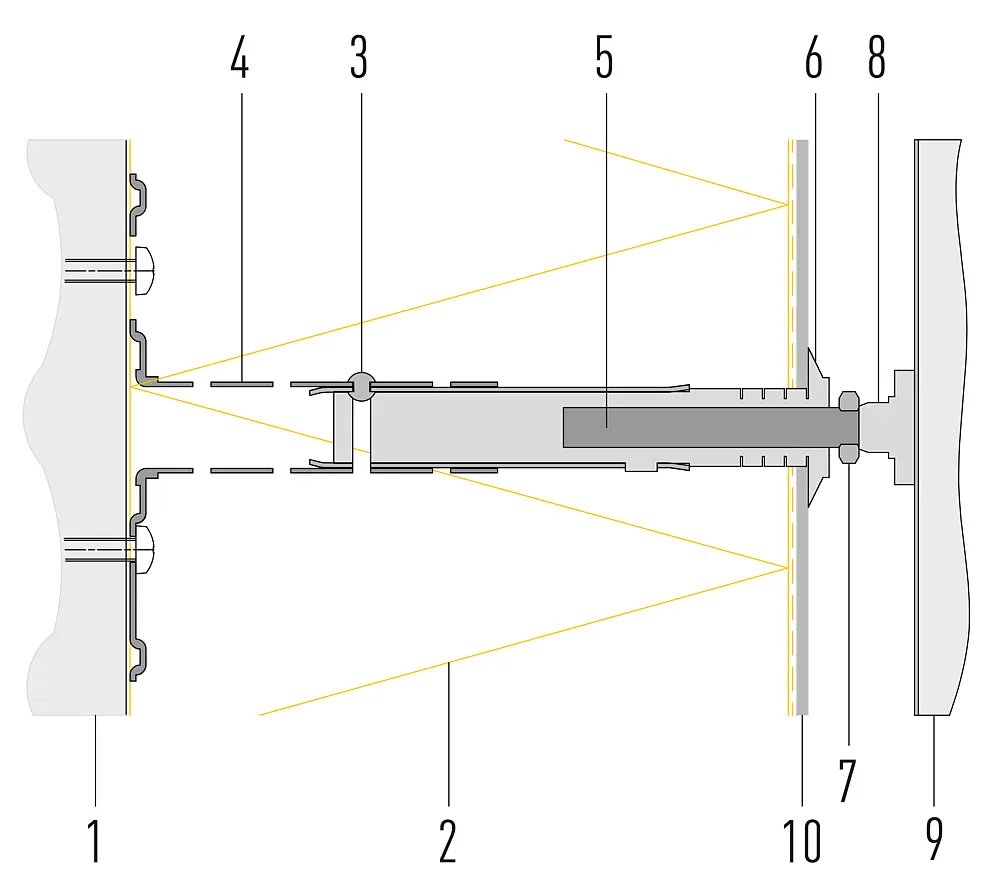

Držák objímky pro zateplovací systémy

1 zdivo, beton
2 Kompozitní systém tepelné izolace
3 nýty
4 držák objímky
5 závit M10

6 krytka
7 kontramatice
8 objímka trubky se závitem M10
9 Kruhový svod
10 Vnější omítka

K použití u stávajících fasád pro zateplovací systémy (možná tepelná izolace 50–200 mm, min. hloubka ukotvení do zdiva: 70 mm).

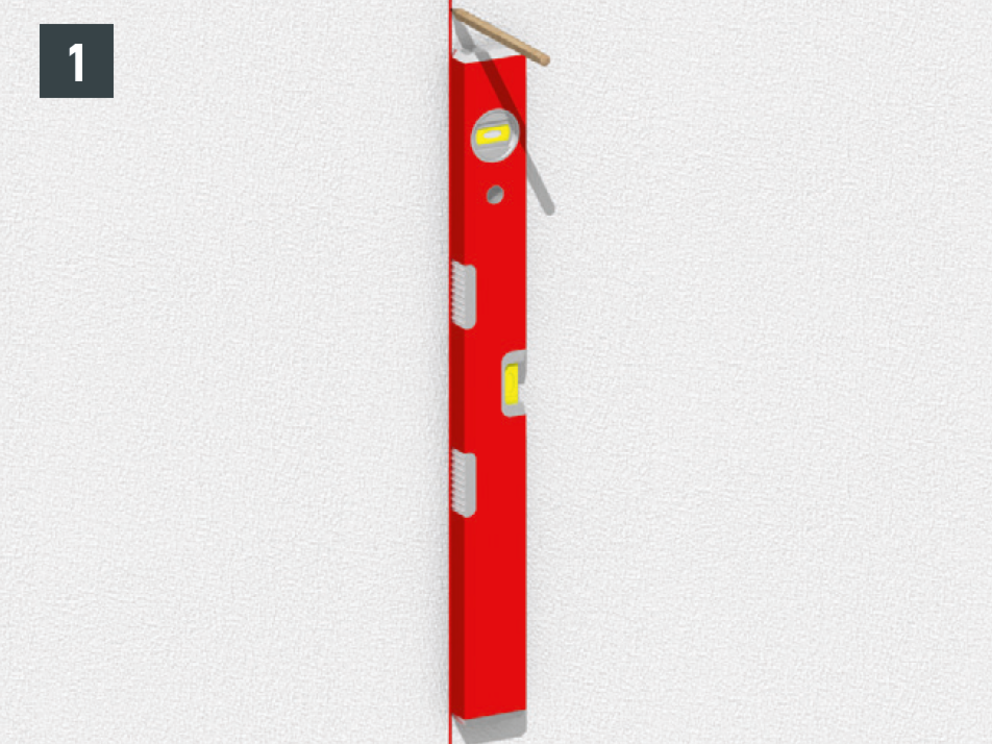

Stanovte a označte pozici hmoždinky objímky. Respektujte svislé a lícující provedení. Zohledněte minimální vzdálenost k nosným vnějším rohům a ostění. V okrajové oblasti (např. roh zdi) má být hmoždinka zatlačena tak, aby rozepření působilo paralelně k okraji (obrázek 1).

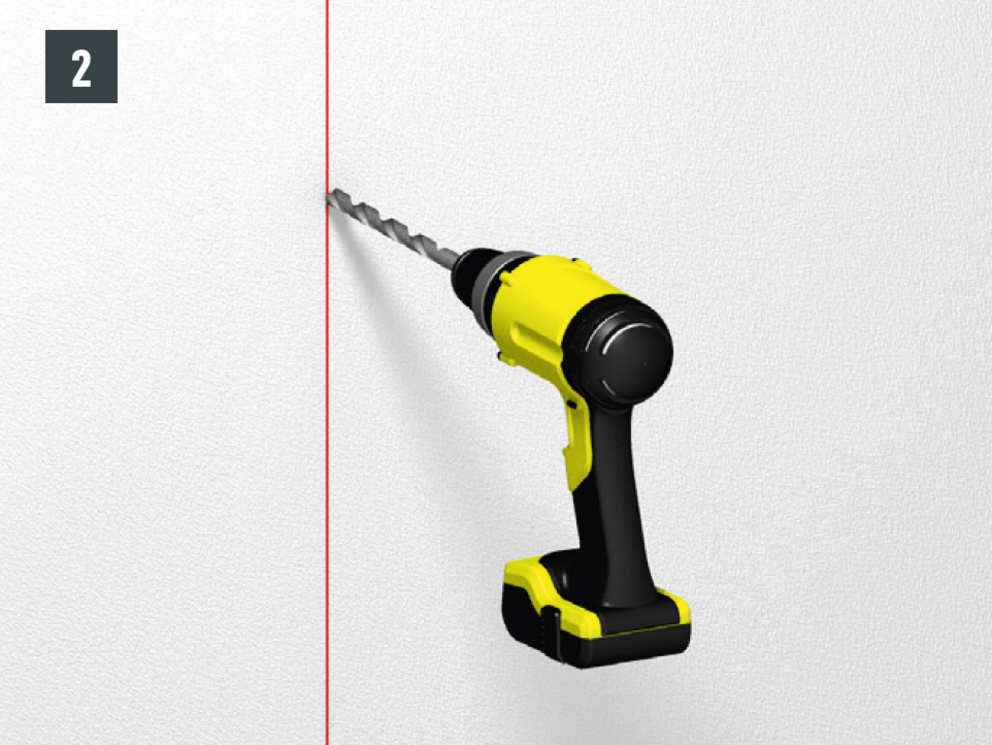

Označená místa předvrtejte vrtákem o Ø 10 mm podle délky hmoždinky objímky. Minimální délka ukotvení ve zdivu 70 mm (obrázek 2).

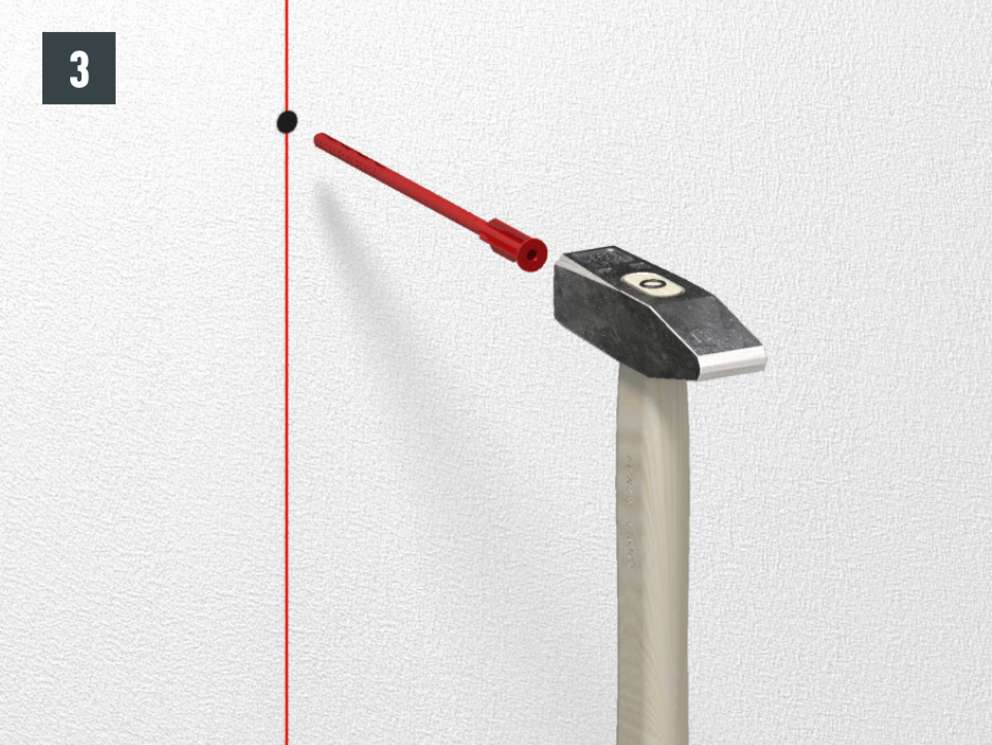

Zatlučte hmoždinku objímky, až bude lícovat s fasádou (obrázek 3).

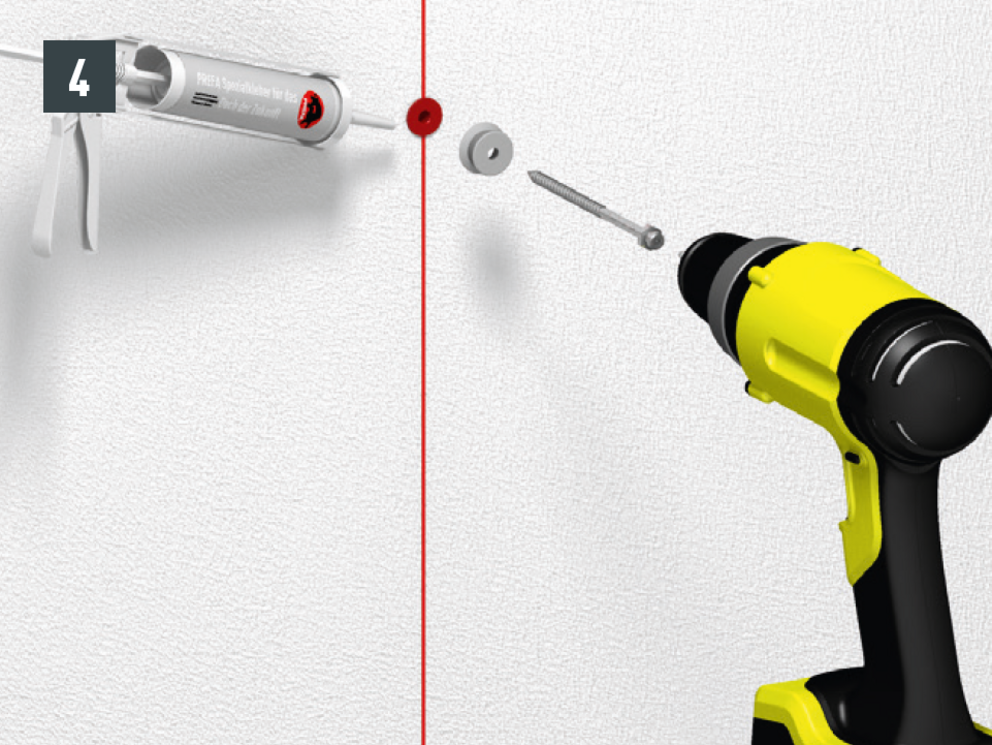

Nasuňte krytku na trn k objímce a přilepte ji speciálním lepidlem na fasádu se zajištěním proti dešti (obrázek 4).

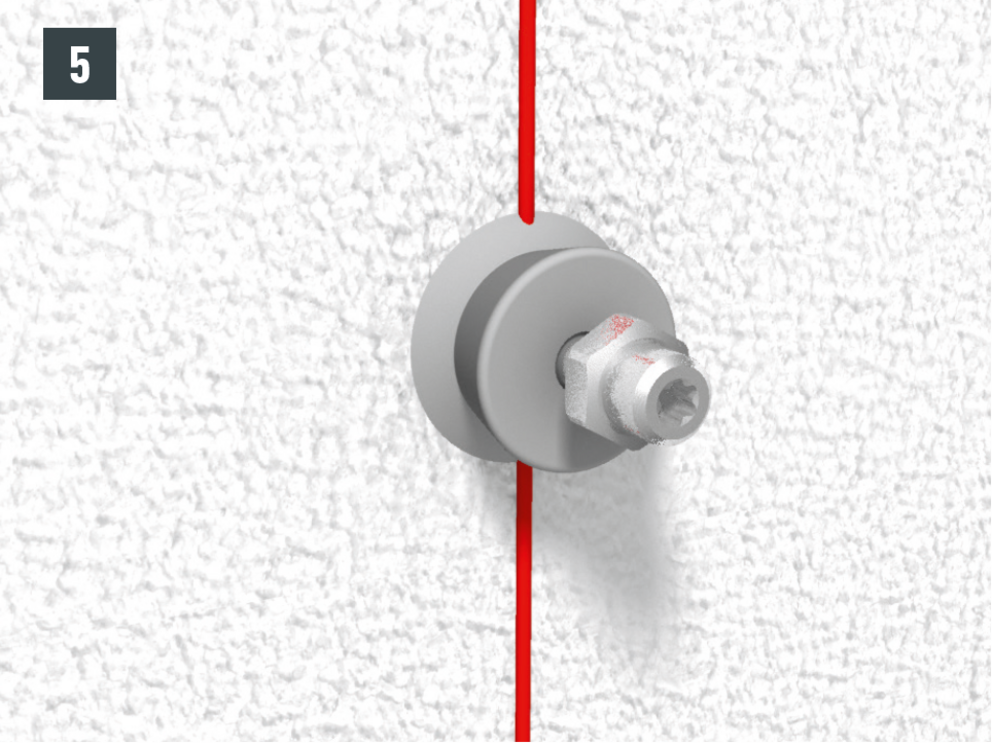

Trn k objímce zašroubujte do hmoždinky objímky (s Torx TX 25 nebo vel. 13) (obrázek 5).

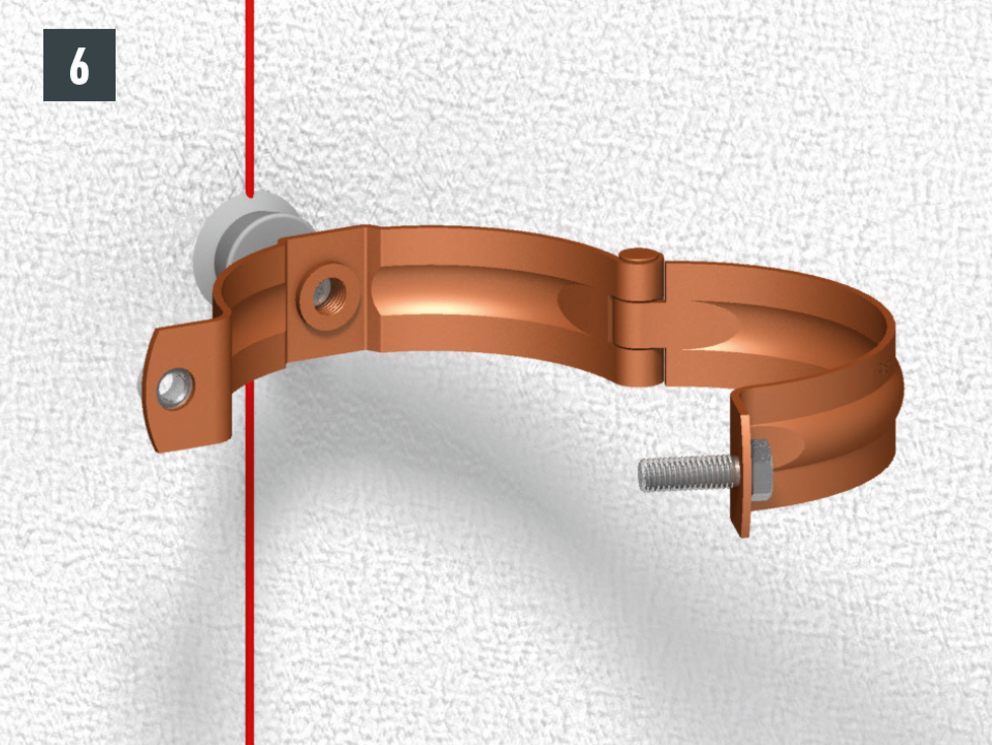

Objímku nebo excentrický držák našroubujte na trn k objímce PREFA (obrázek 6).

Upozornění

Vzdálenost mezi kruhovým svodem PREFA a fasádní plochou musí činit min. 20 mm. Při použití hranatého svodu zachovejte vzdálenost mezi stěnou a hranatým svodem min. 45 mm.

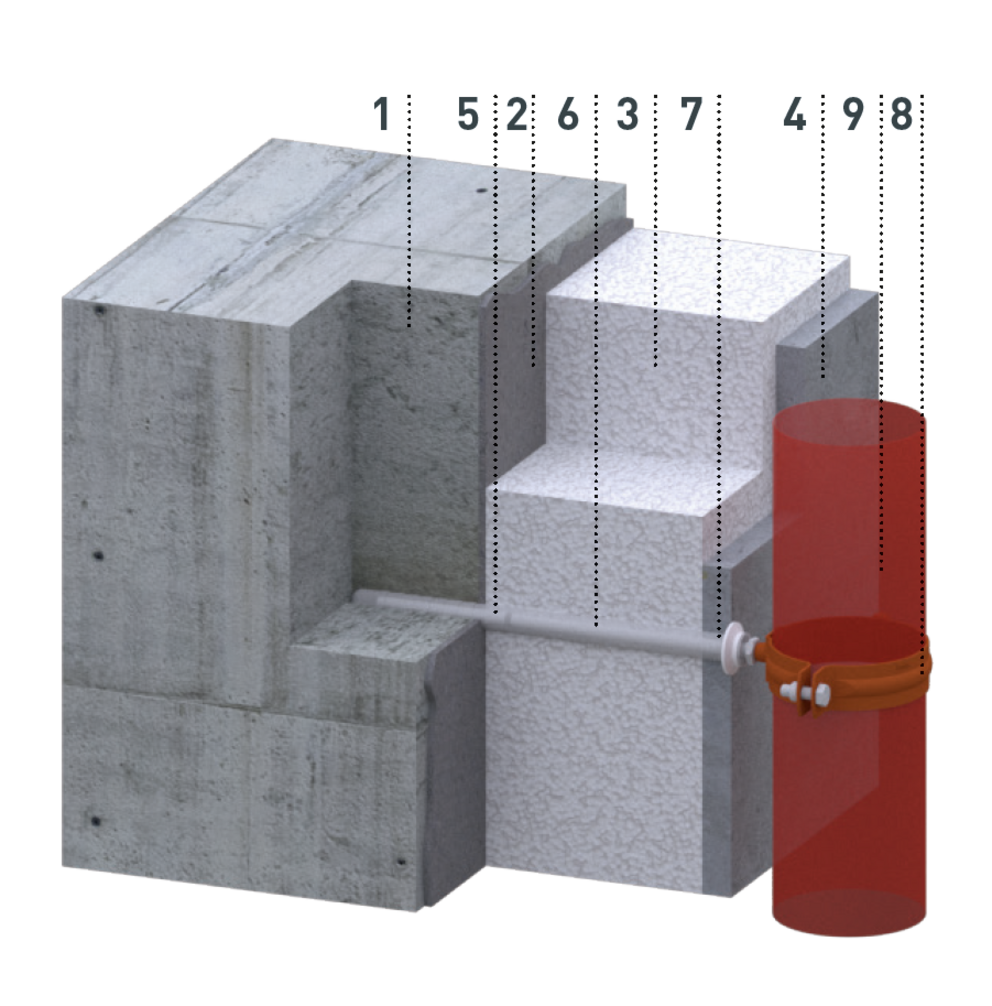

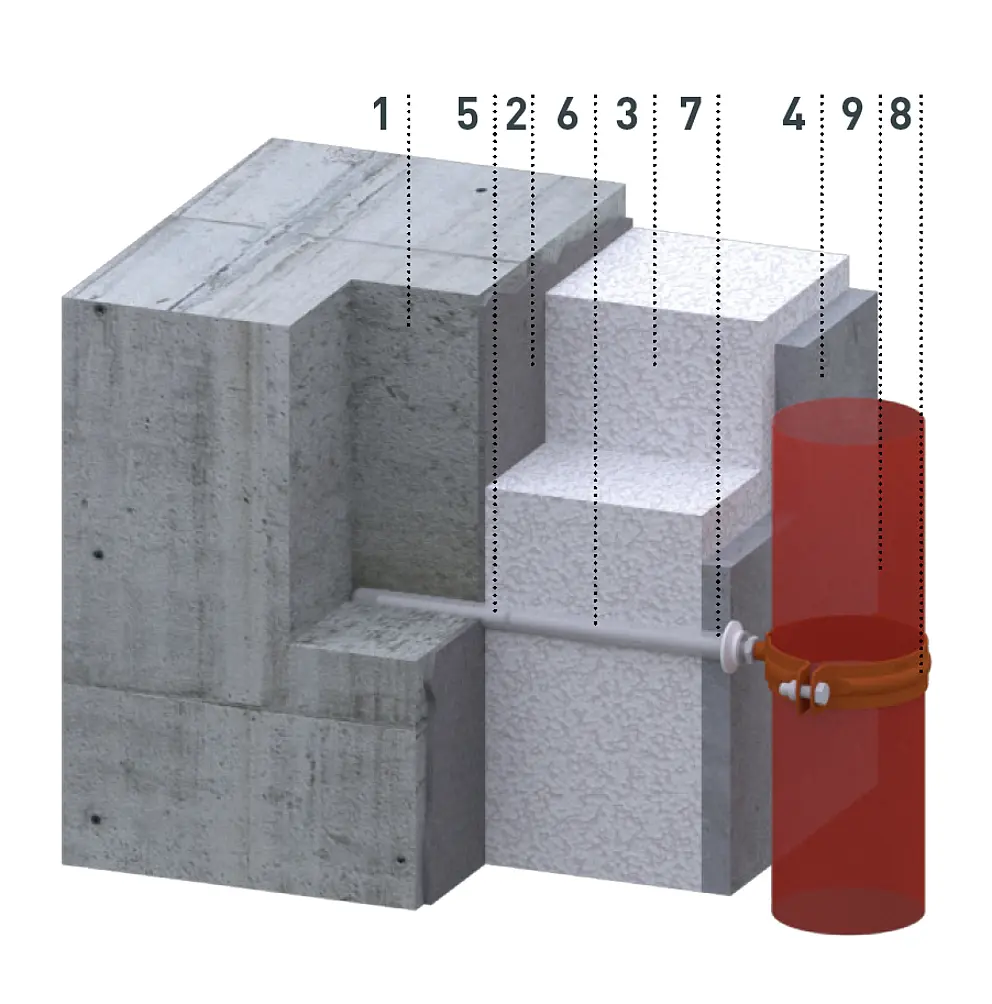

hmoždinka objímky

1 Zdivo
2 lepidlo
3 fasádní izolační desky
4 Omítka
5 Trn k objímce

6 hmoždinka objímky
7 krytka
8 trn k objímce
9 Kruhový svod

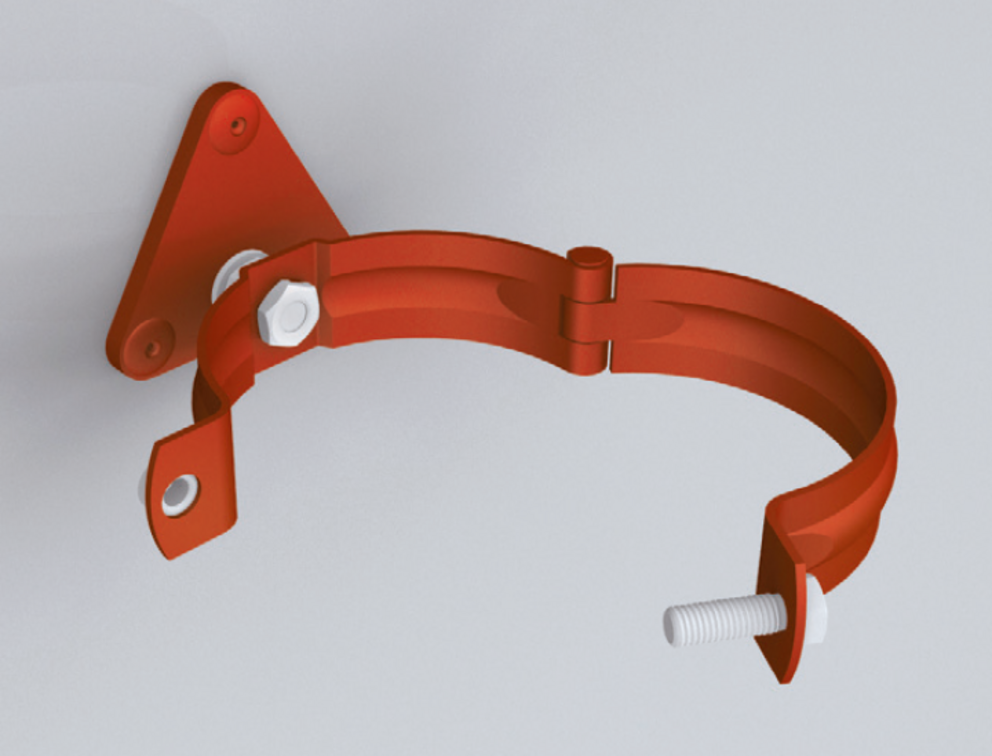

K použití na kovové fasády a podklady (hliníková kompozitní deska, trapézová fasáda, profilové svody).

Upozornění

Upevňovací materiál není součástí dodávky. Použijte šrouby nebo nýty odpovídající podkladu.

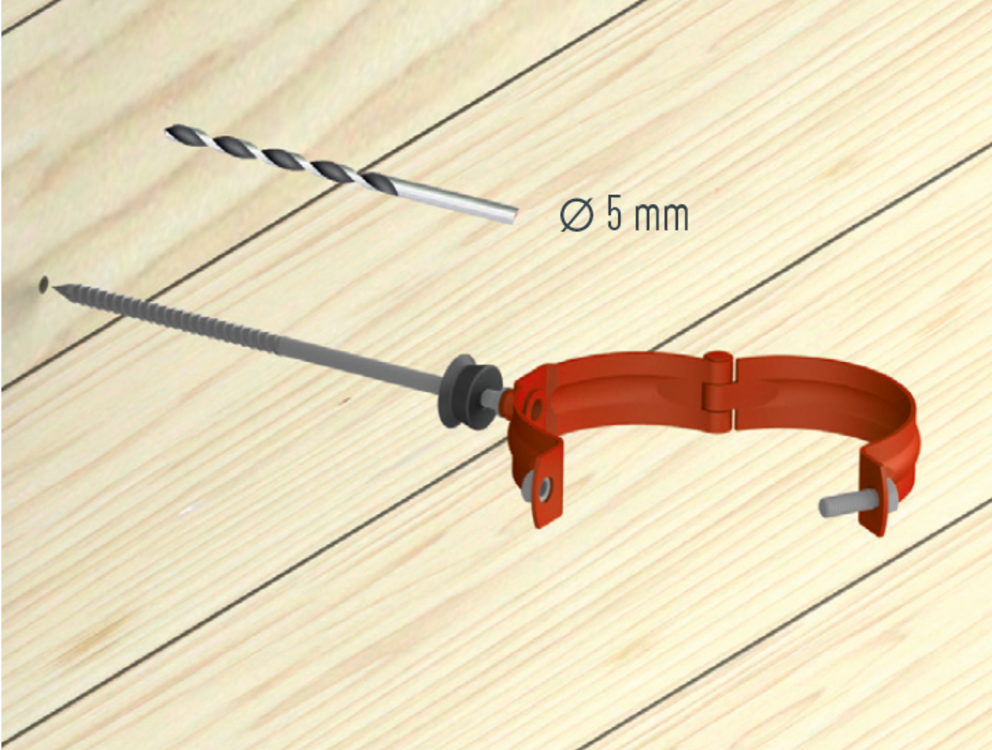

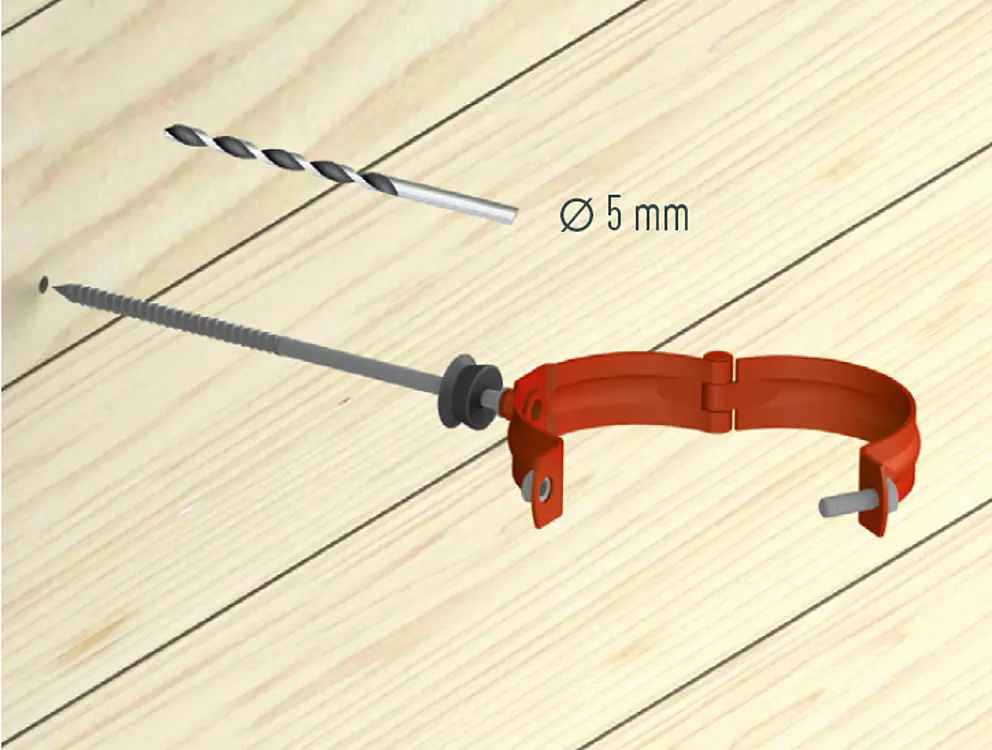

K použití do betonu, cihly a dřeva. Délka trnu 140/200/330 mm. Vyznačte, předvrtejte Ø 5 mm, nasuňte krytku a zašroubujte s TX 25.

V případě potřeby je třeba utěsnit krytky k fasádě (např. speciálním silikonem nebo speciálním lepidlem pod krytkou) pro zajištění proti lijáku.

Upozornění

Zvláštní pozornost věnujte předvrtání podkladů vázaných pískem.

Sběrné kotlíky musí být na fasádu připevněny pomocí vhodných připevňovacích prostředků, které musí být přizpůsobeny příslušnému podkladu.

Montáží těsnění se zabrání eventuálnímu úniku vody na zadní straně sběrného kotlíku.

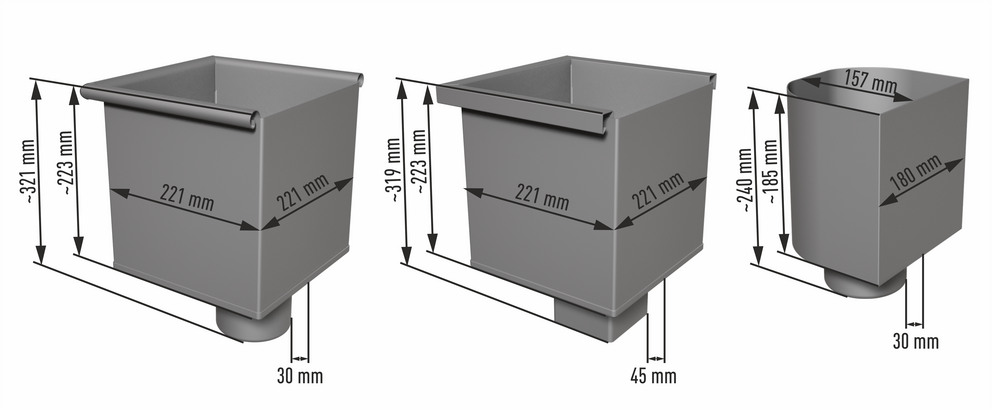

Rozměry sběrných kotlíků PREFA

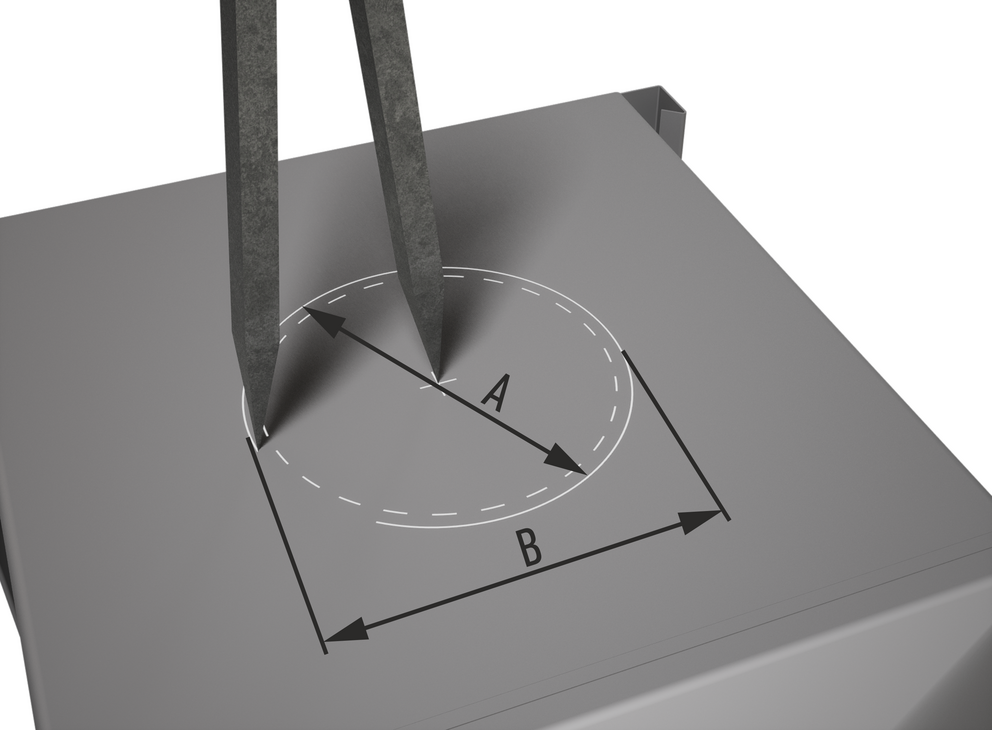

Vyznačte a vyřízněte průměr svodu včetně přídavku pro těsnění na zadní straně sběrného kotlíku (obrázek 1).
Přídavek pro těsnění:
V průměru: 8 mm
V poloměru: 4 mm

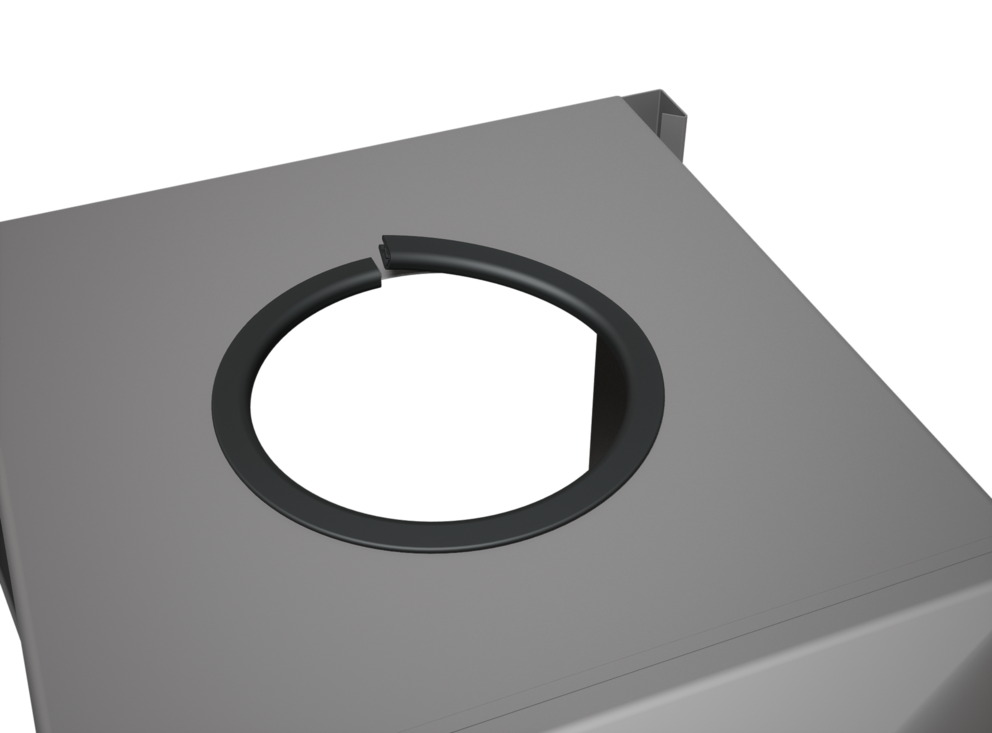

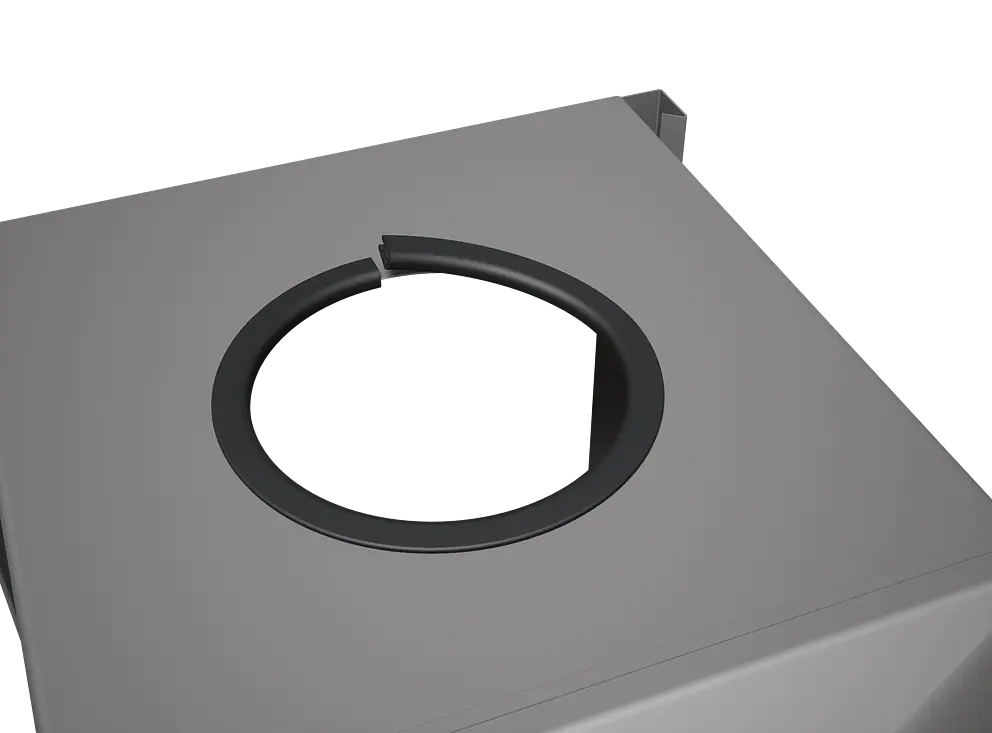

Přiložené těsnění, počínajíc vrchní stranou sběrného kotlíku, nasuňte na řeznou hranu. Spára se musí nacházet na vrchní straně. Následovně zkraťte těsnění na vhodnou délku (obrázek 2).

Upozornění

Maximální průměr: 120 mm

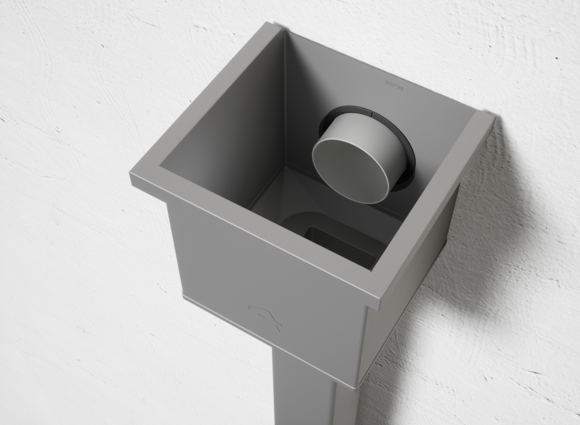

Finálně zabudované těsnění s připojeným svodem (obrázek 3).

Montáž fasádního kotlíku se zaústěním

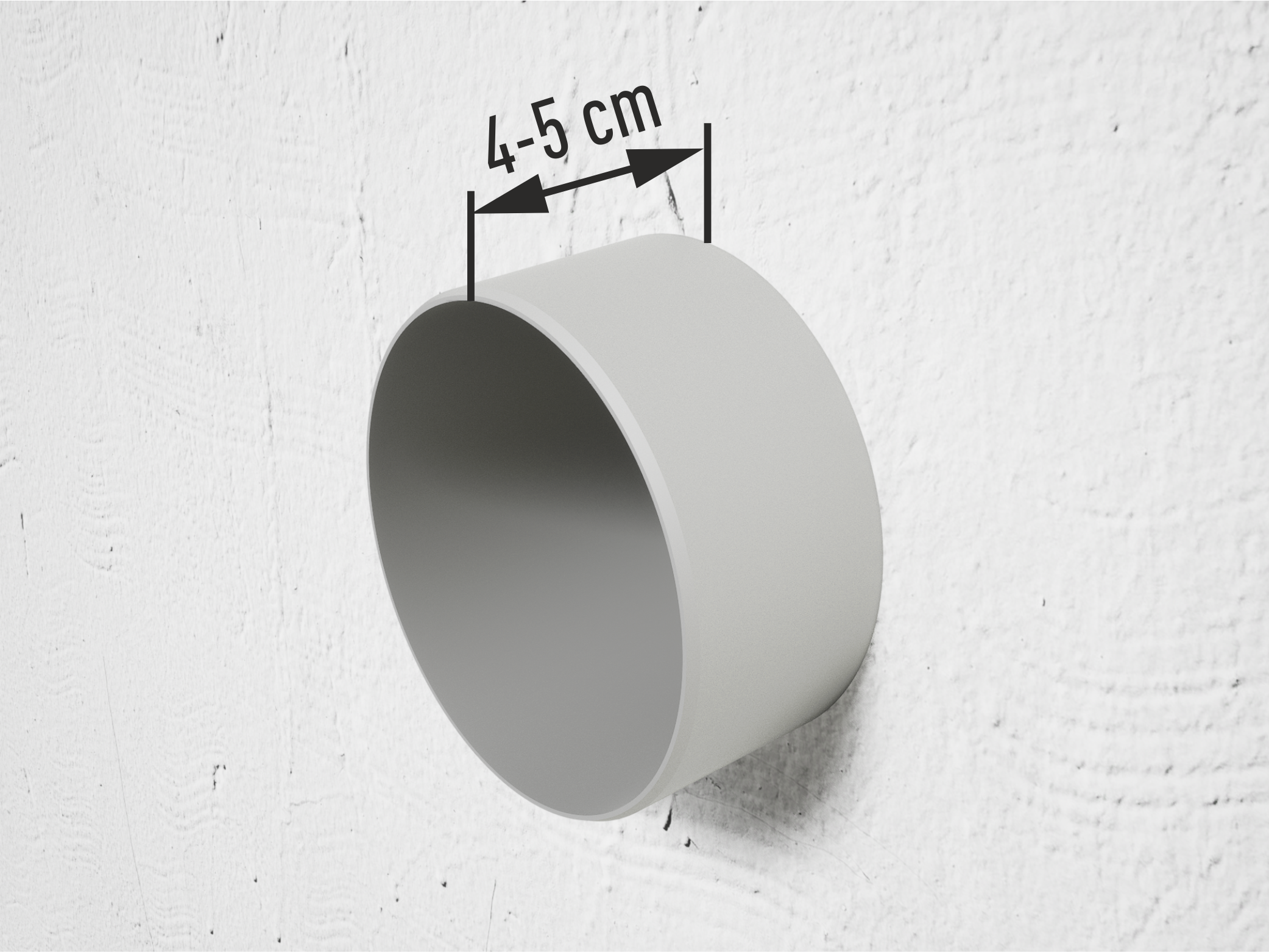

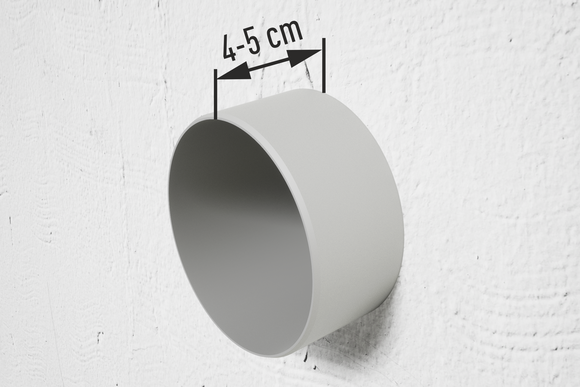

Hrdla odřízněte ve vzdálenosti 4–5 cm od hotové fasády a řeznou hranu čistě srazte (obrázek 1).

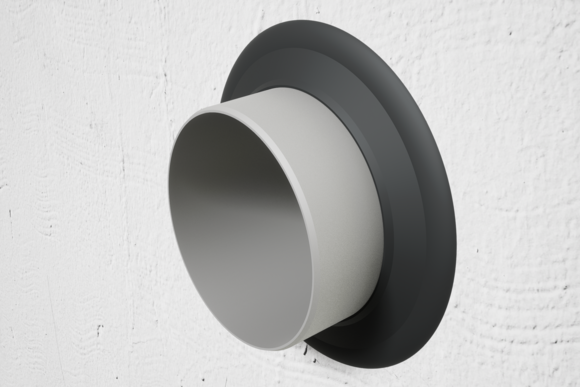

Nasuňte těsnění EPDM a přitlačte je k fasádě (obrázek 2).

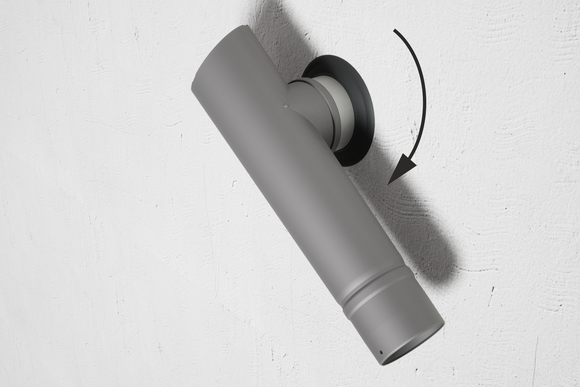

Fasádní kotlík se zaústěním nasaďte na hrdlo v úhlu 90° vůči odtoku a otáčivým pohybem jej otočte směrem k odtoku. Případně hrdla potřete kluzným prostředkem, aby se montáž usnadnila (obrázek 3).

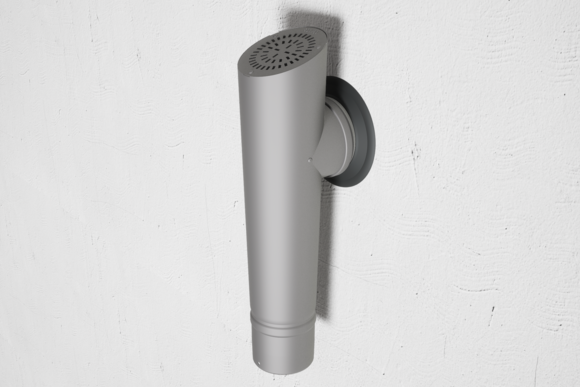

Finální montáž fasádního kotlíku se zaústěním (obrázek 4).

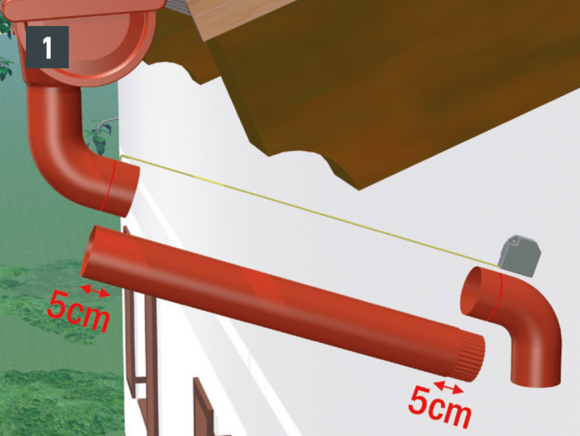

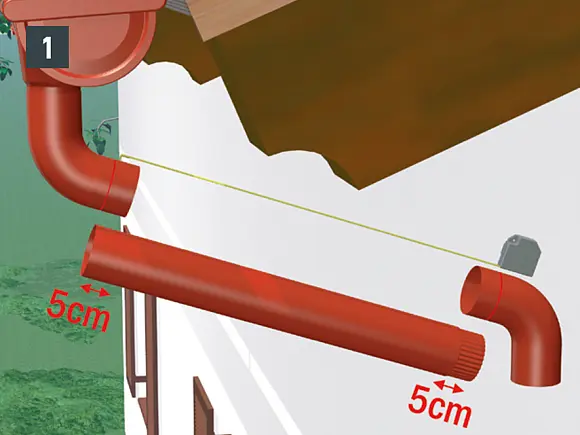

Vyměřte kruhový svod pro esovitě ohnutou tvarovku. Upevněte esovitě ohnutou tvarovku na kulatý kotlík (obrázek 1).

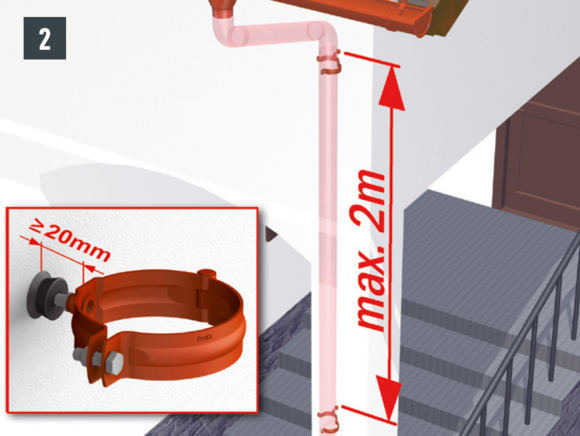

Namontujte objímky na stěnu. Pro každou jednotlivou svodovou větev namontujte min. 2 objímky. Vzájemná vzdálenost objímek nesmí činit více než 2 m. Vzdálenost od svodu k hotové fasádní ploše musí činit min. 20 mm (obrázek 2).

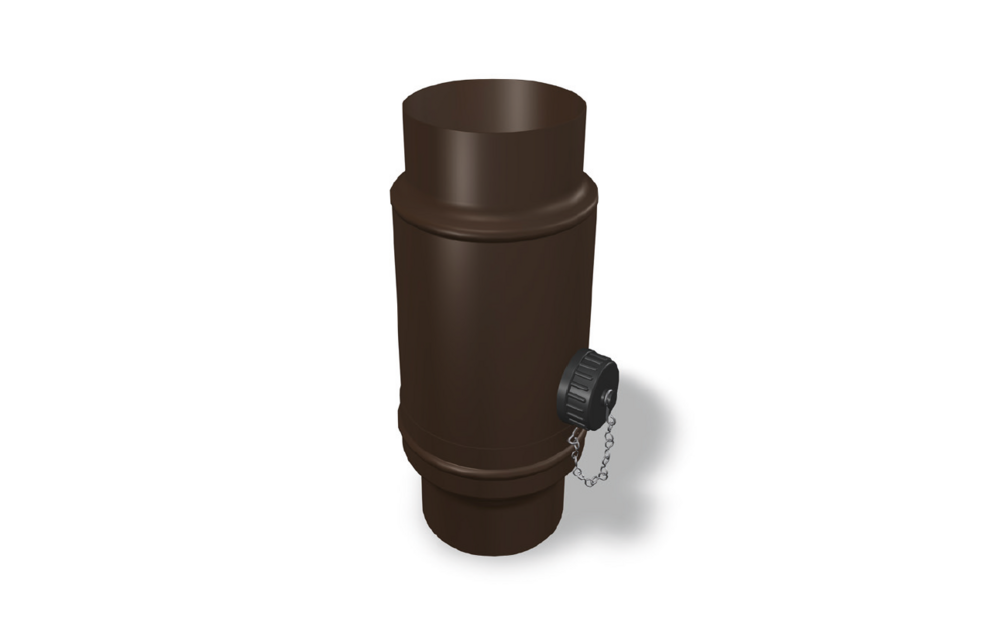

Sběrač dešťové vody je praktický pomocný prostředek k optimálnímu využívání zdrojů přírody!

Sběrač dešťové vody při srážkách plní sud dešťovou vodou přímo odtokovým potrubím a shromažďuje vodu až k požadované výšce.

Specifikujte vodorovný a pevný podklad pro sud na dešťovou vodu bezprostředně vedle kruhového svodu.
V kruhovém svodu vytvořte volnou část o rozměru 165 mm. Horní hrana volné části leží asi 30 mm (nebo méně) nad horním okrajem sudu na dešťovou vodu. Výše umístěná objímka by měla mít minimální vzdálenost 130 mm od volné části.
Snímatelný vrchní díl nasuňte na horní kruhový svod a posuňte jej směrem nahoru. Poté hranu horního kruhového svodu ohněte směrem ven.
Rozšiřte spodní kruhový svod 40 mm.
Nasuňte sběrač dešťové vody nahoře přes kruhový svod a poté jej zasuňte dolů do rozšířeného kruhového svodu.
Nakonec snímatelný vrchní díl zase posuňte dolů na sběrač dešťové vody. Nefixujte vrchní část sběrače, protože jinak by sběrač nemohl být demontován za účelem čištění.
Vyznačte díru pro vstupní otvor sudu ve výšce hadicového otvoru sběrače dešťové vody. Poté vyvrtejte otvor do sudu (∅ 33 mm) a namontujte hadicovou přípojku do sudu na dešťovou vodu.

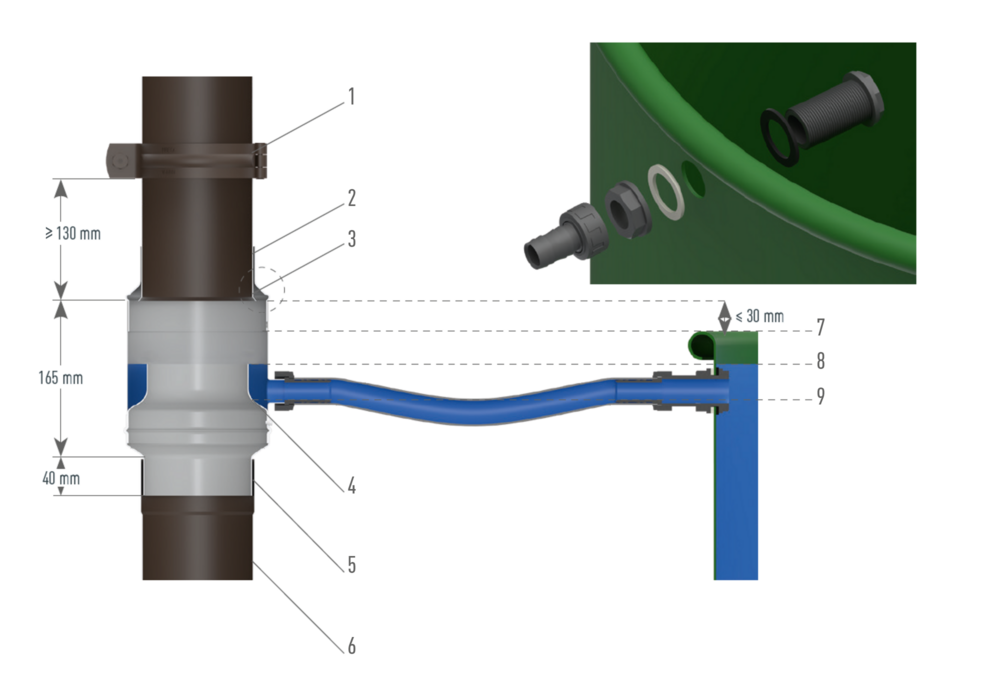

Sběrač dešťové vody

1 trn k objímce
2 snímatelná horní část
3 ohnutí
4 ochrana proti mrazu
5 rozšíření

6 Kruhový svod
7 Minimální výška sudu na dešťovou vodu
8 max. hladina vody
9 ustálená hladina vody

Napojení na sud na dešťovou vodu:
Našroubujte hadicovou přípojku na sběrač dešťové vody a poté nasuňte běžnou zahradní hadici o průměru 25 mm nebo 1ʺ (není součástí dodávky).

Upozornění

Ze sběrače dešťové vody je třeba podle znečištění pravidelně odstraňovat listí, nečistotu a event. led a sníh. K zamezení škodám způsobeným mrazem musíte v zimě odstranit hadicovou přípojku a sběrač dešťové vody zavřít dodaným šroubovým uzávěrem.
