Hranatý žlab

Kliknutím na požadované téma přejdete přímo k příslušnému návodu:

Spojení hranatého žlabu s 1 kartuší speciálního lepidla

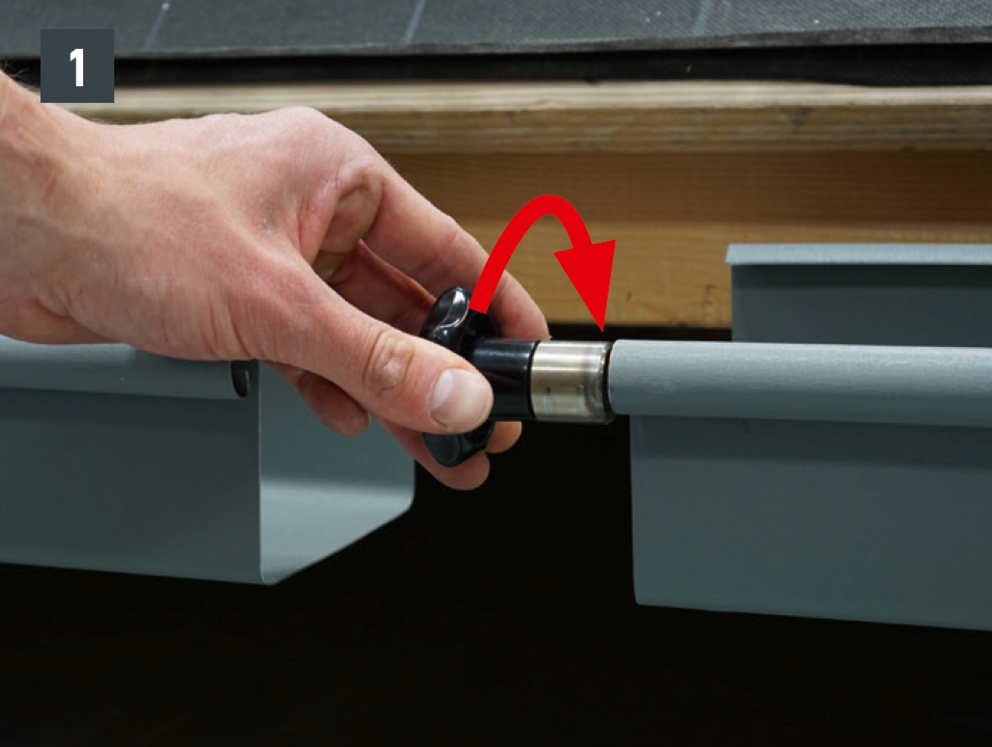

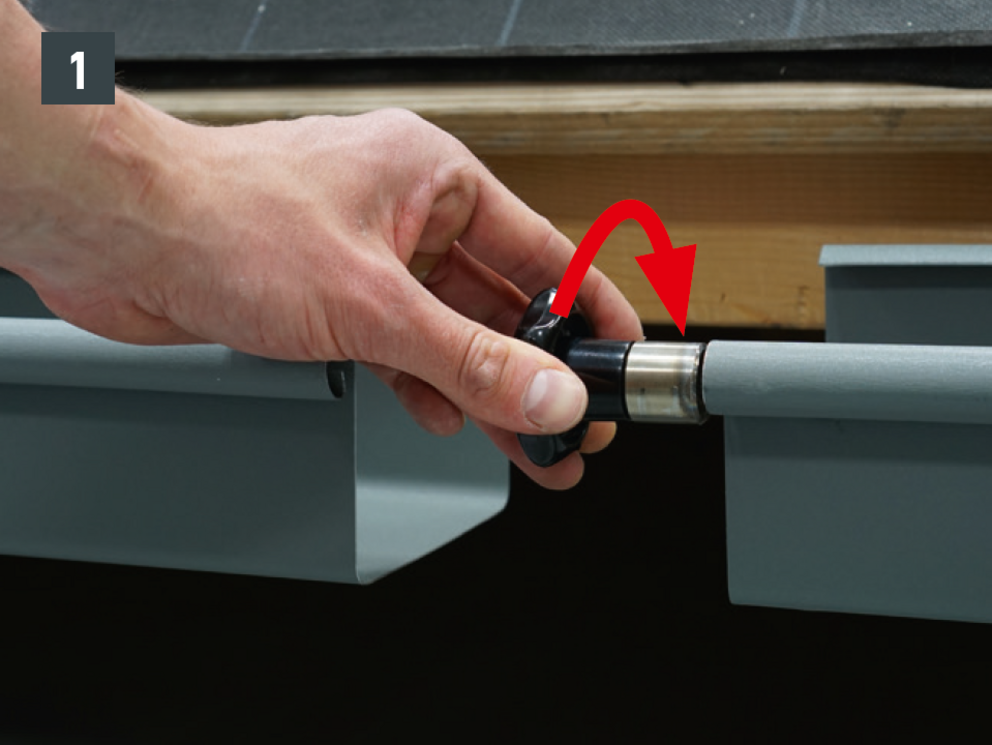

K co nejpřesnějšímu vytvoření spojení hranatého žlabu je výhodné vytočit přetočenou návalku hranatého žlabu pomocí otvírače žlabové návalky PREFA (obrázek 1).

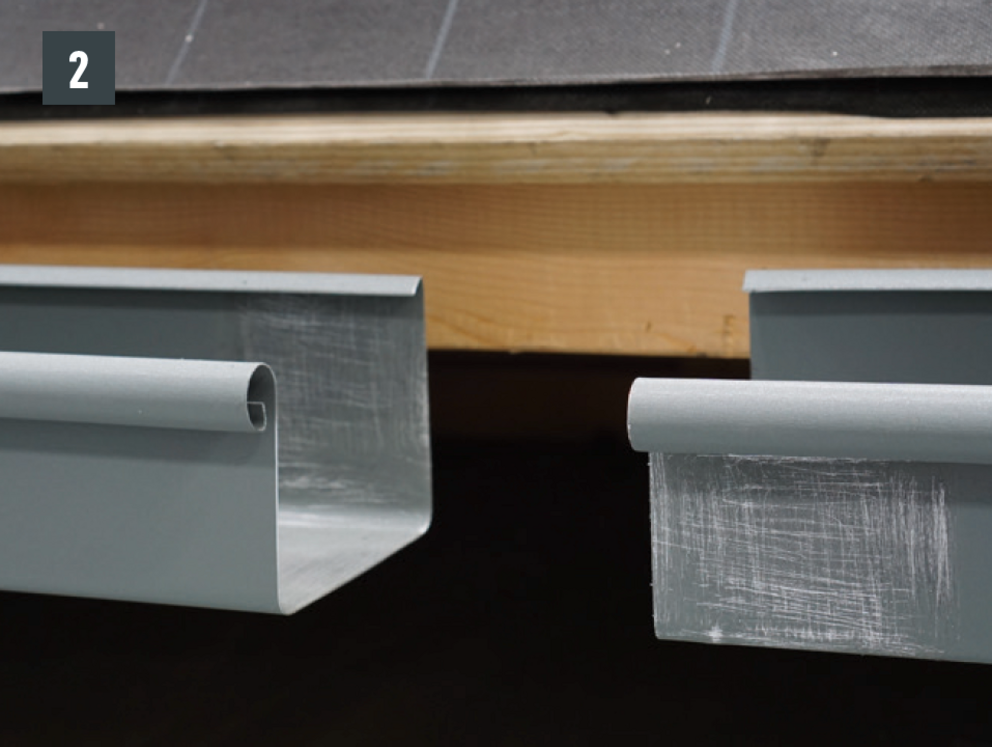

Lepicí plochu obruste dodaným brusným papírem. Poté konce hranatých žlabů vyčistěte dodaným čističem. Počkejte po dobu odpařování 5 min. (obrázek 2).
Asi 50 mm před koncem žlabu naneste housenku speciálního lepidla PREFA o tloušťce asi 8 mm (obrázek 3).

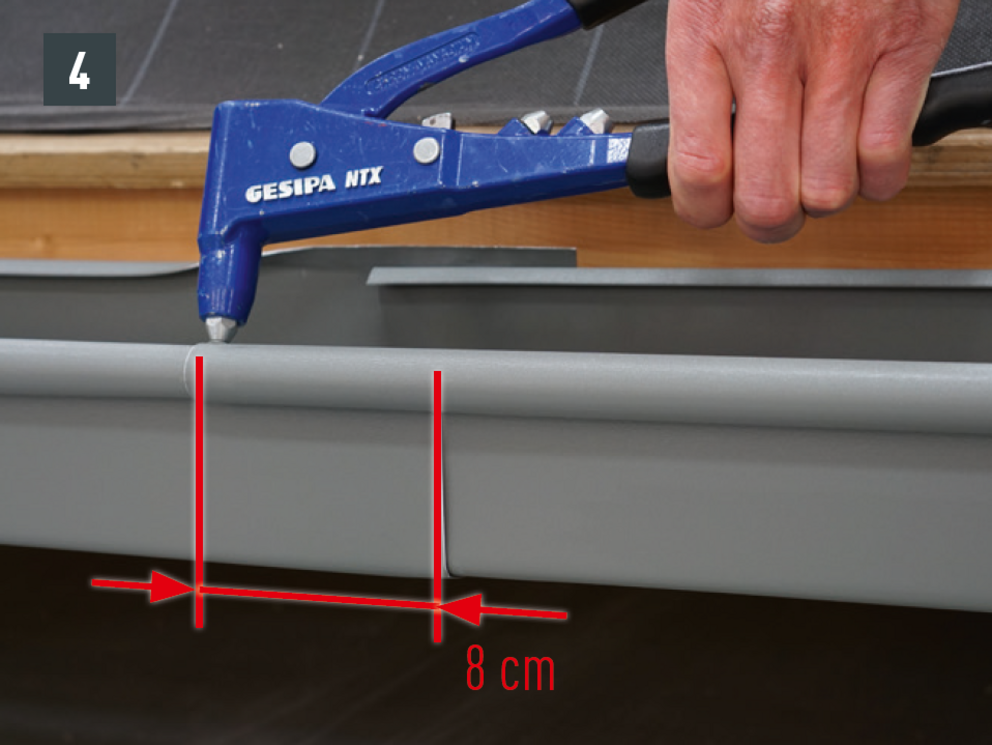

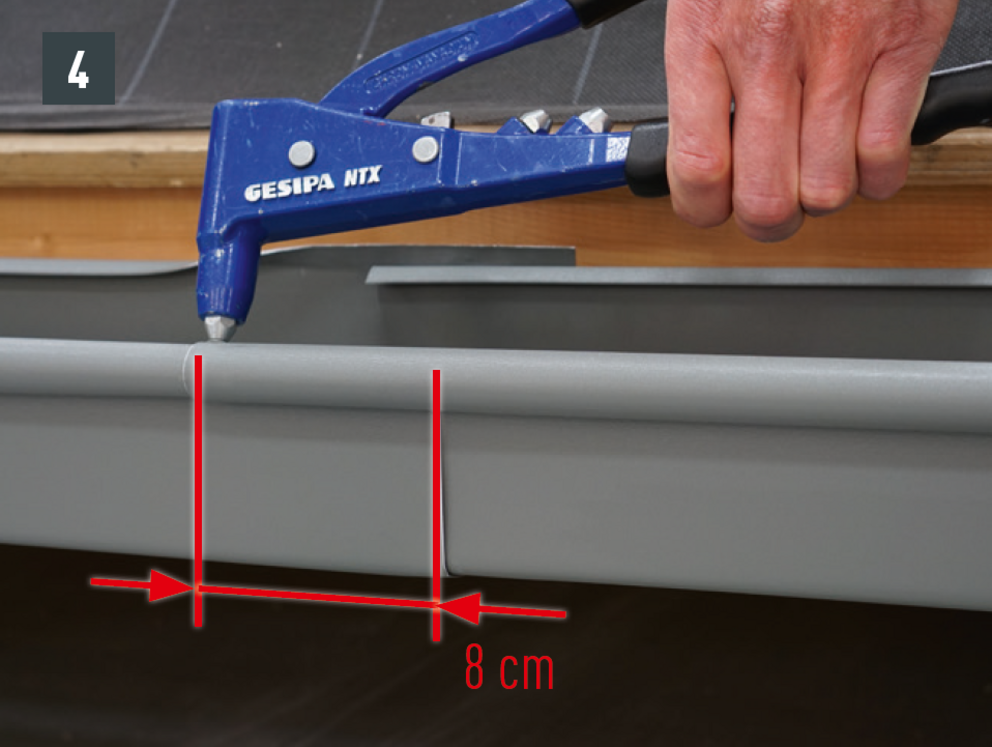

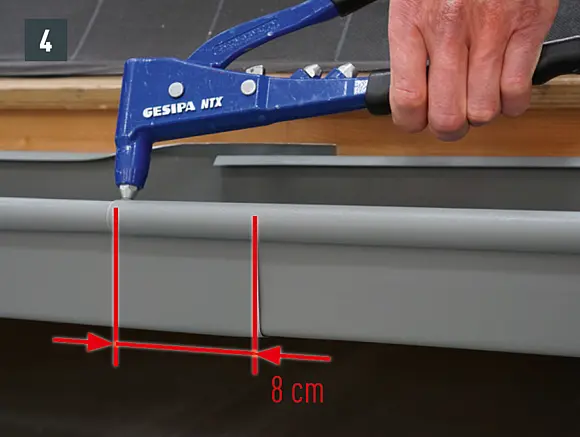

Přesah hranatého žlabu by měl činit asi 80 mm, zasuňte žlab do sebe, umístěte nýt na návalku hranatého žlabu (obrázek 4).

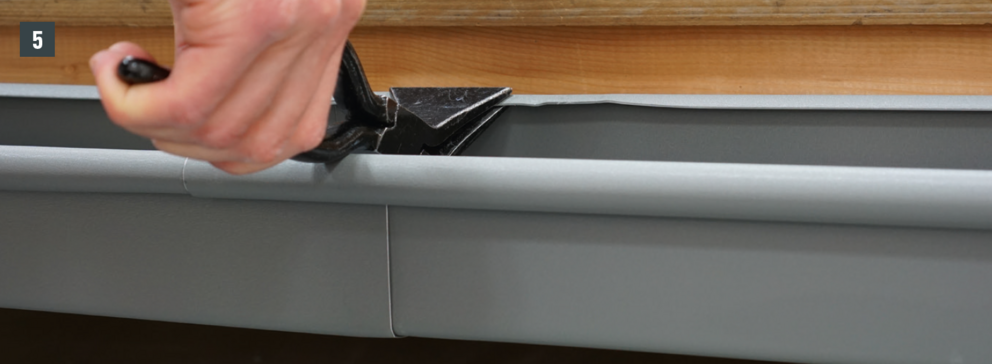

Zavřete zadní přídavnou drážku. U odborného lepeného spoje musí lepidlo unikat na vnitřní straně (obrázek 5).

K co nejpřesnějšímu vytvoření spojení hranatého žlabu je výhodné vytočit výše umístěný návalek hranatého žlabu pomocí otvírače žlabové návalky PREFA (obrázek 1).

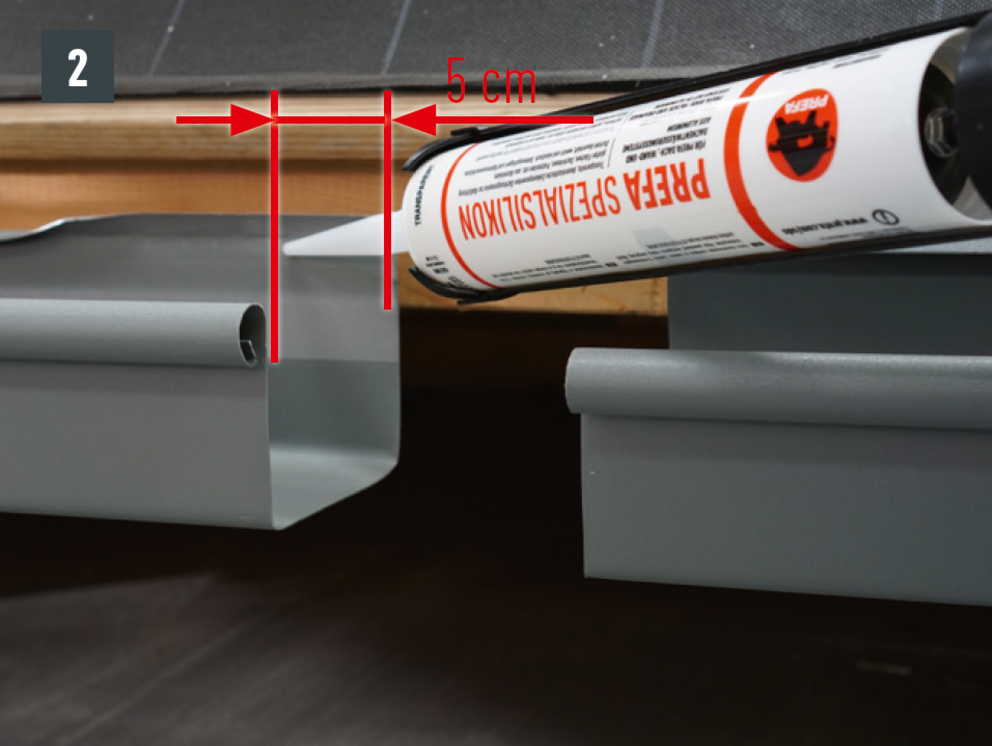

Na vyčištěný a suchý konec hranatého žlabu 50 mm před koncem naneste housenku (tloušťka asi 8 mm) speciálního silikonu PREFA (obrázek 2).

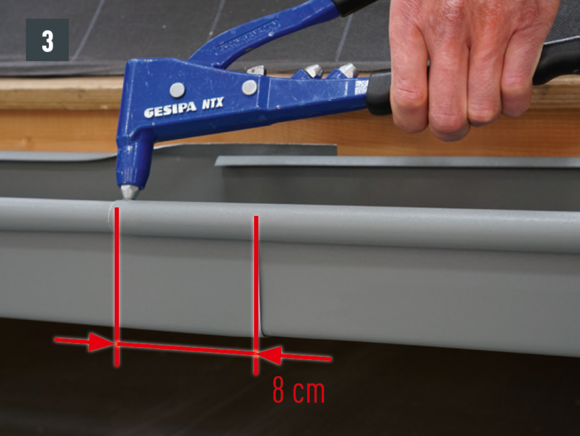

Přesah hranatého žlabu by měl činit asi 80 mm, zasuňte žlab do sebe, umístěte nýt na návalku hranatého žlabu (obrázek 3).

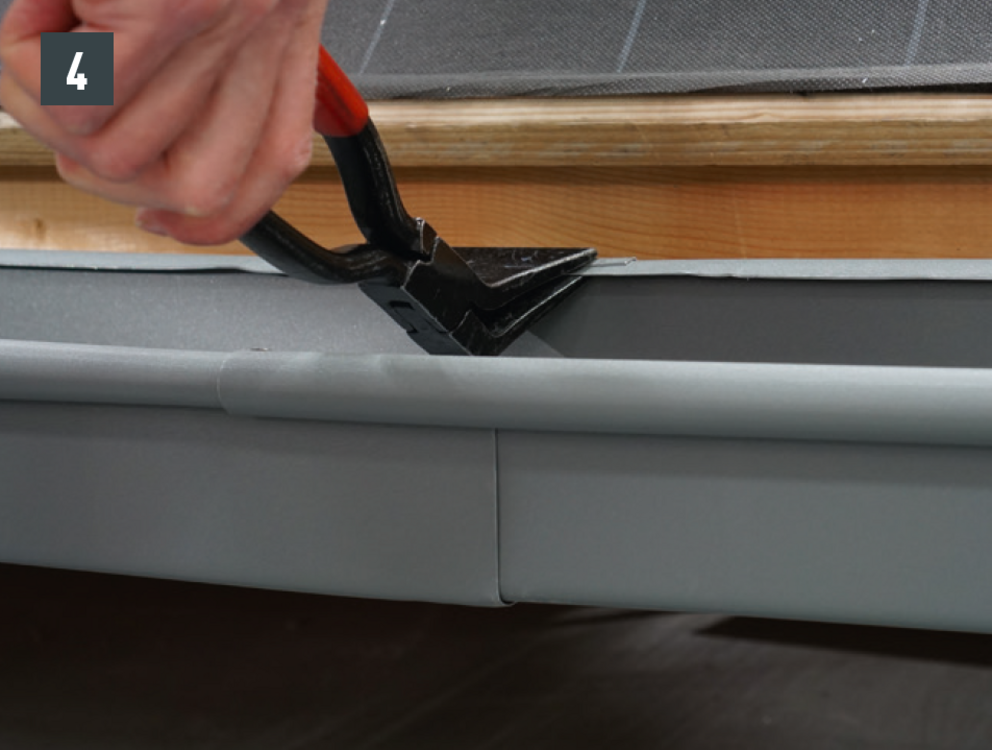

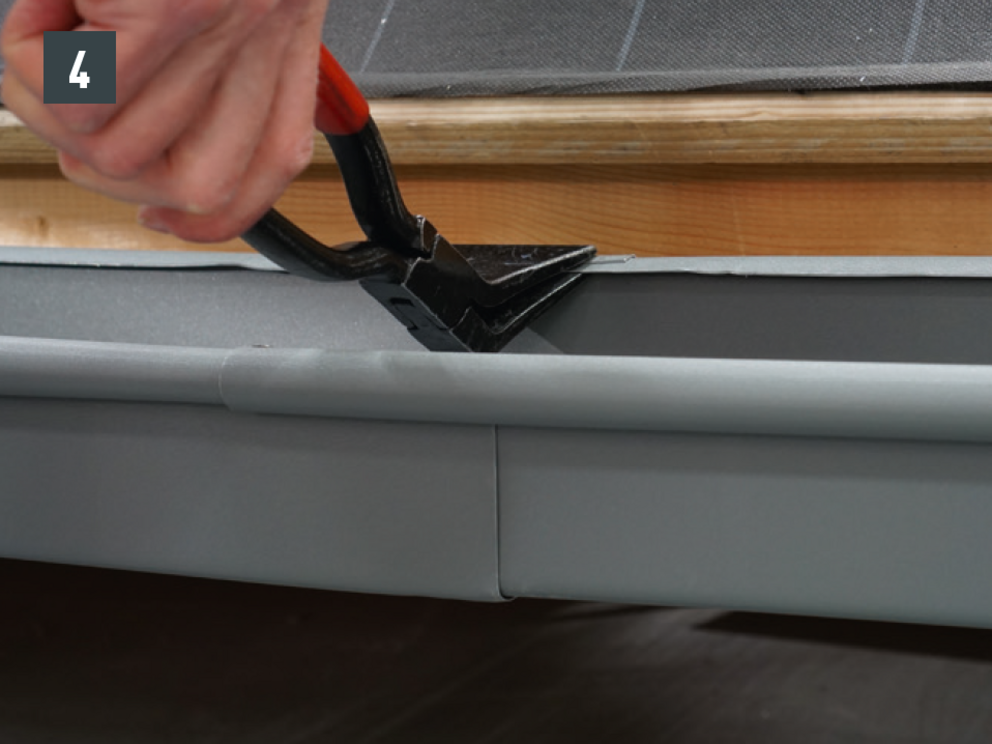

Zavřete zadní přídavnou drážku (obrázek 4).

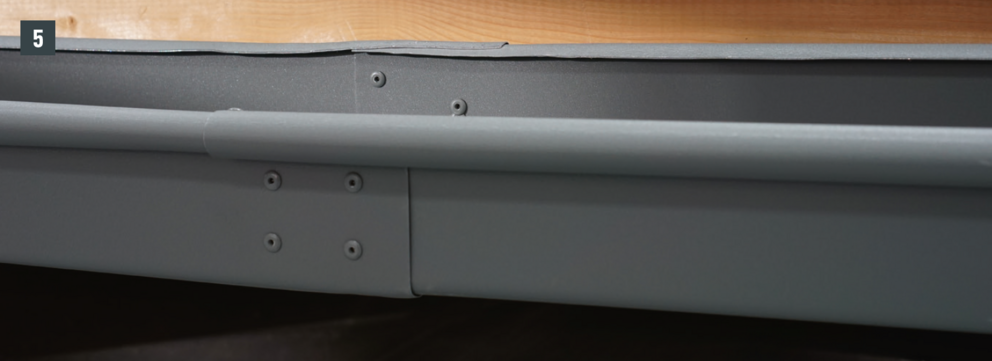

Snýtujte patentované nýty PREFA 4 × 9,5 mm v křížovém stehu (obrázek 5).
- Hranatý žlab 250 6 ks Nýty na jeden spoj
- Hranatý žlab 333 8 ks Nýty na jeden spoj
- Hranatý žlab 400 10 ks. Nýty na jeden spoj
- Hranatý žlab 500 12 ks. Nýty na jeden spoj

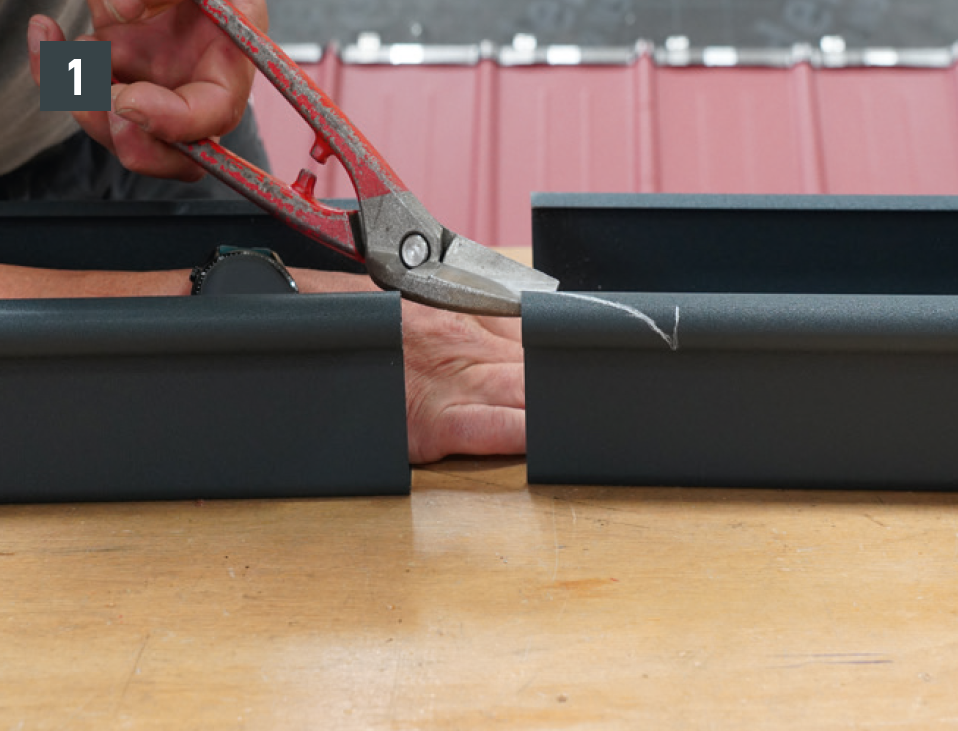

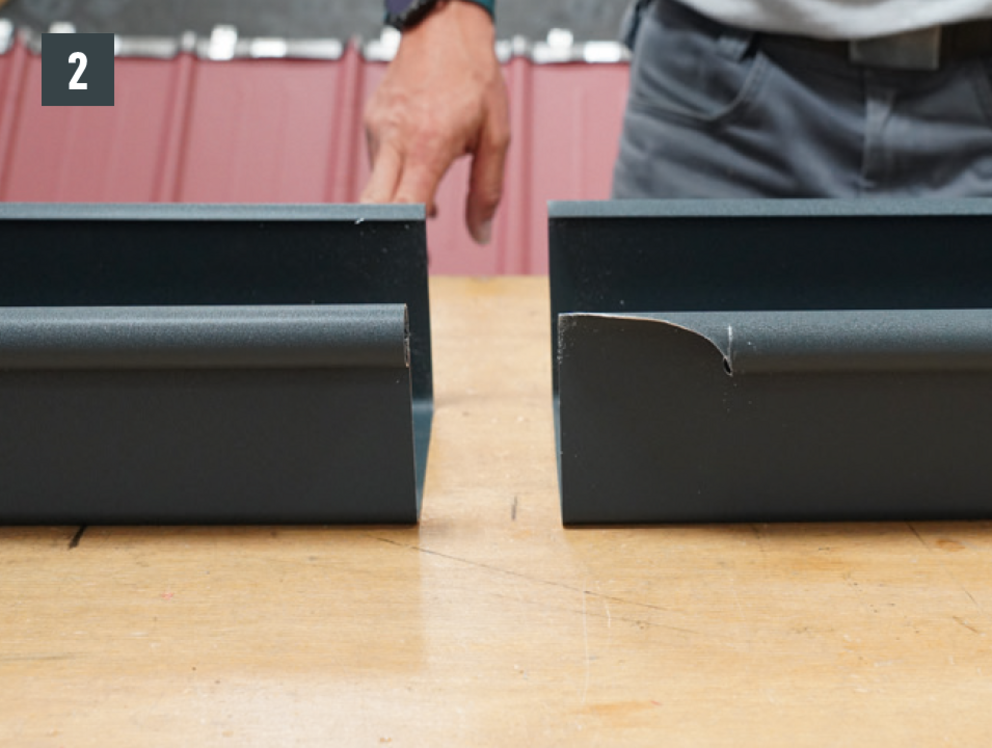

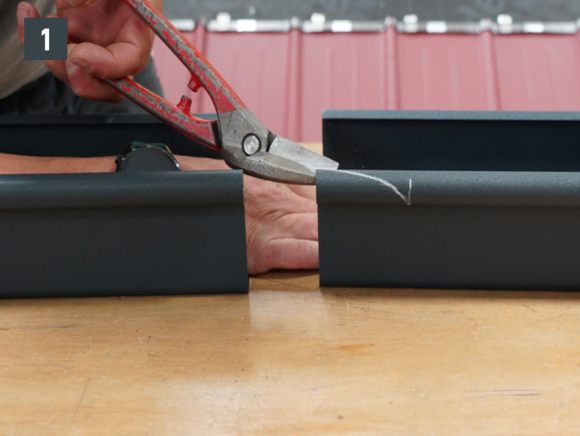

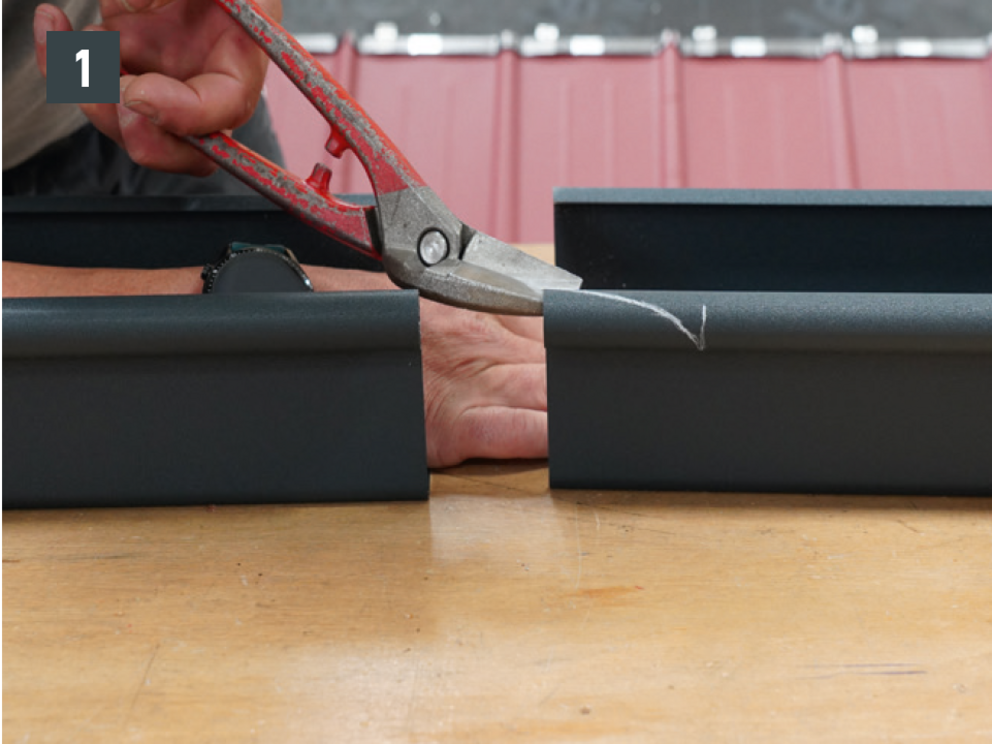

K vytvoření spojení bez otvírače žlabové návalky se po celé délce odřízne níže umístěná návalka hranatého žlabu 60 mm (obrázek 1 a 2).

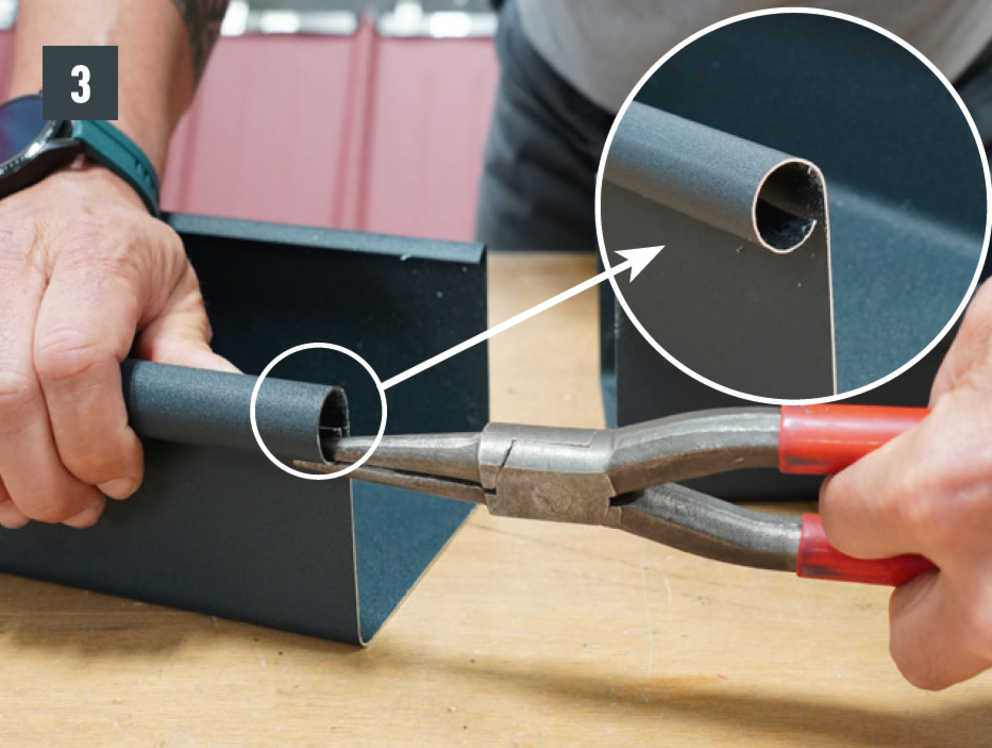

Návalka výše umístěného hranatého žlabu se rozevře o 20 mm pomocí špičatých kleští (obrázek 3).

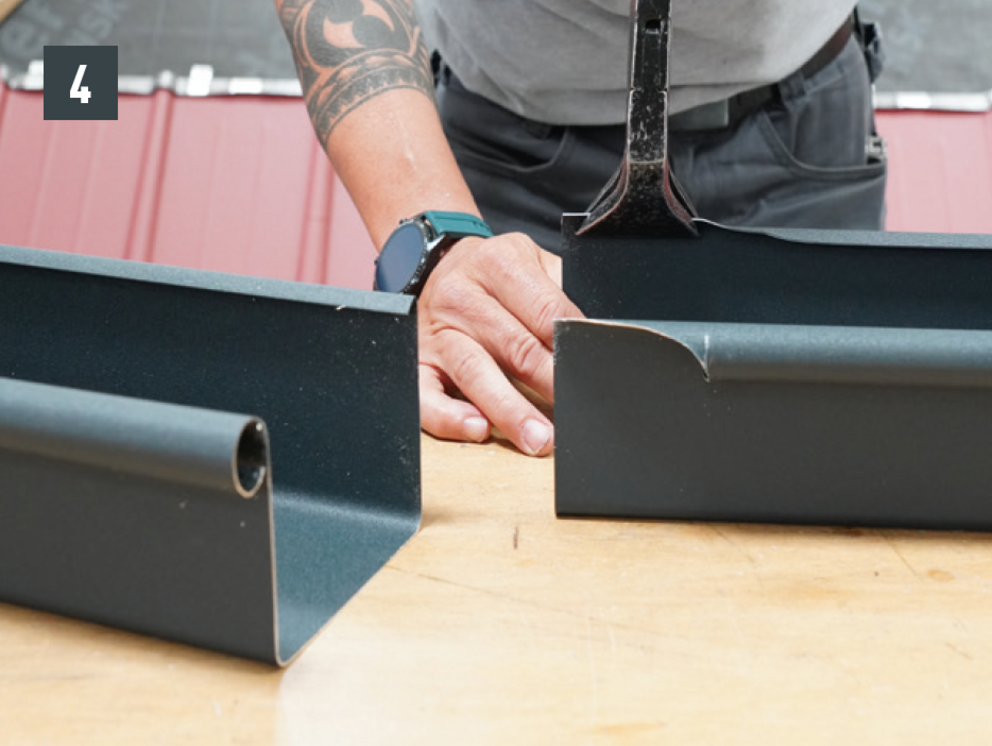

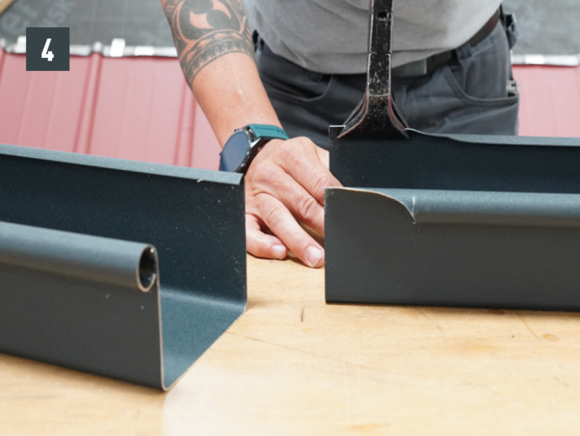

Zadní přídavná drážka musí být v celé délce rozevřena falcovacími kleštěmi o asi 80 mm (obrázek 4).

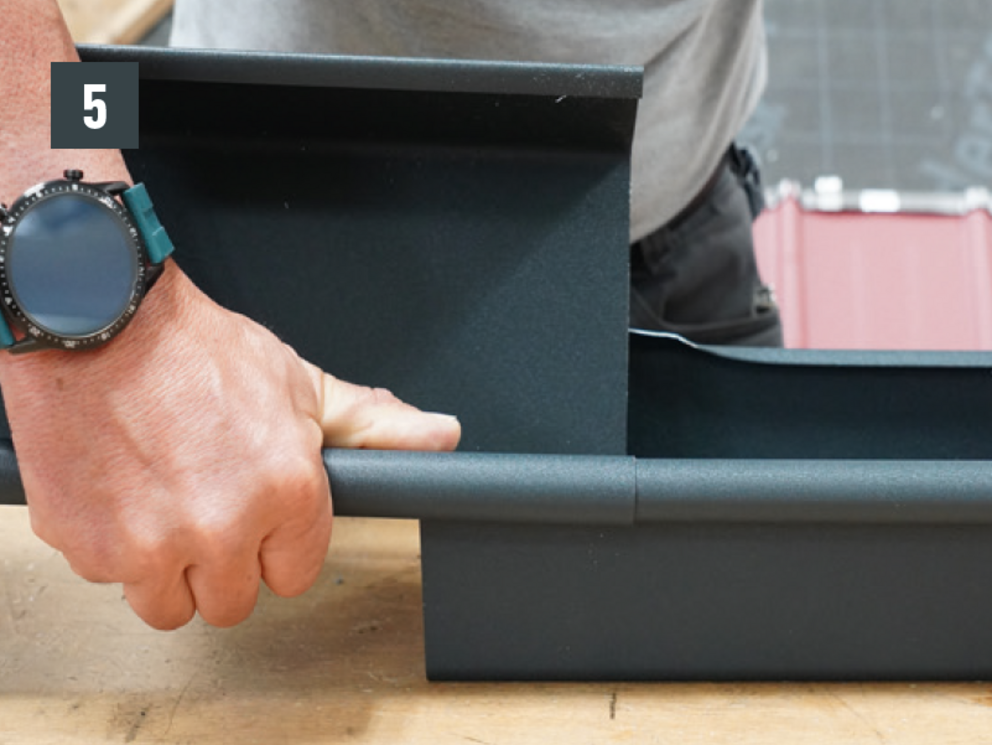

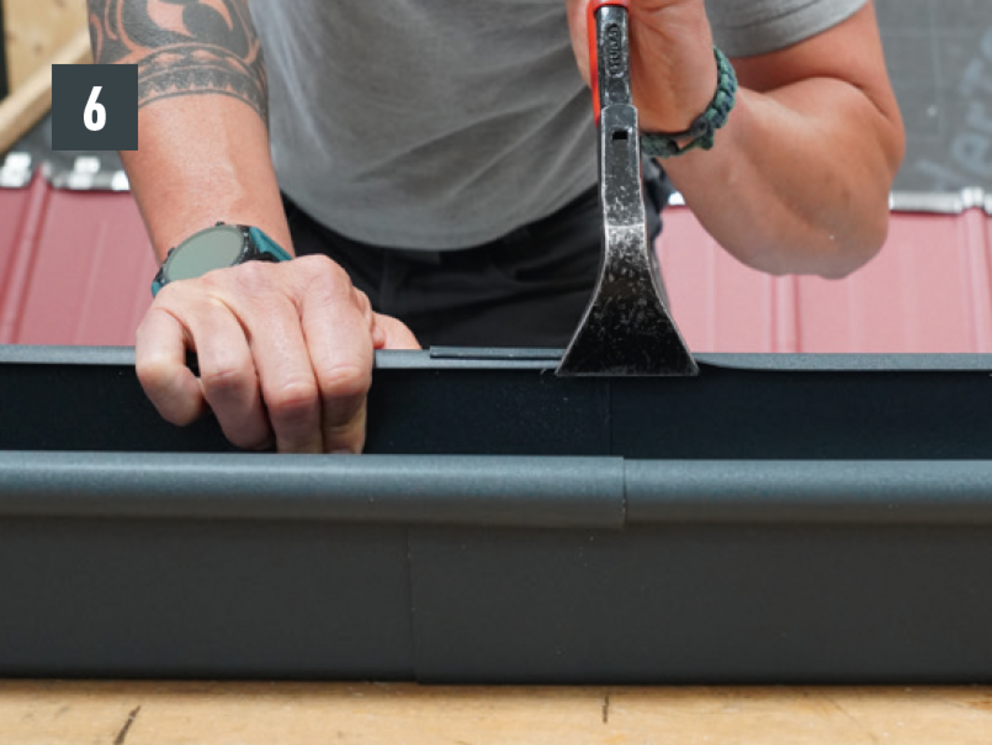

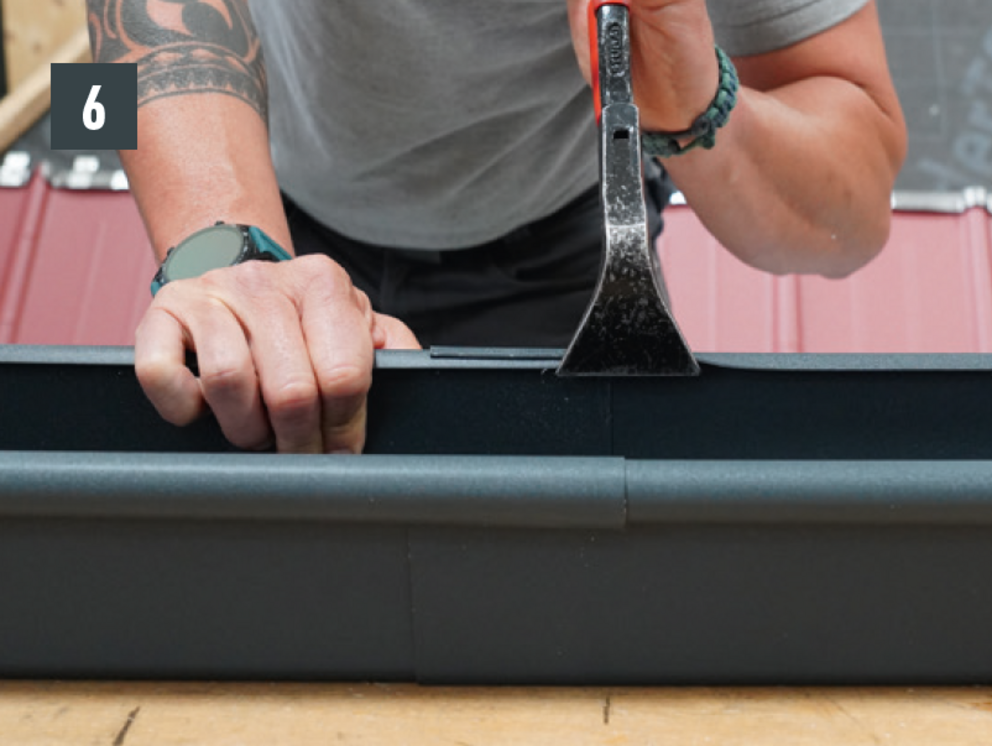

Žlabový spoj utěsněte pomocí PREFA speciálního lepidla nebo PREFA speciálního silikonu. Poté se hranatý žlab s překrytím 80 mm zasune do sebe (obrázek 5) a zadní přídavná drážka se znovu uzavře (obrázek 6).

Upozornění

Pro spojení hranatého žlabu s rohem hranatého žlabu použijte variantu bez otvírače žlabové návalky.

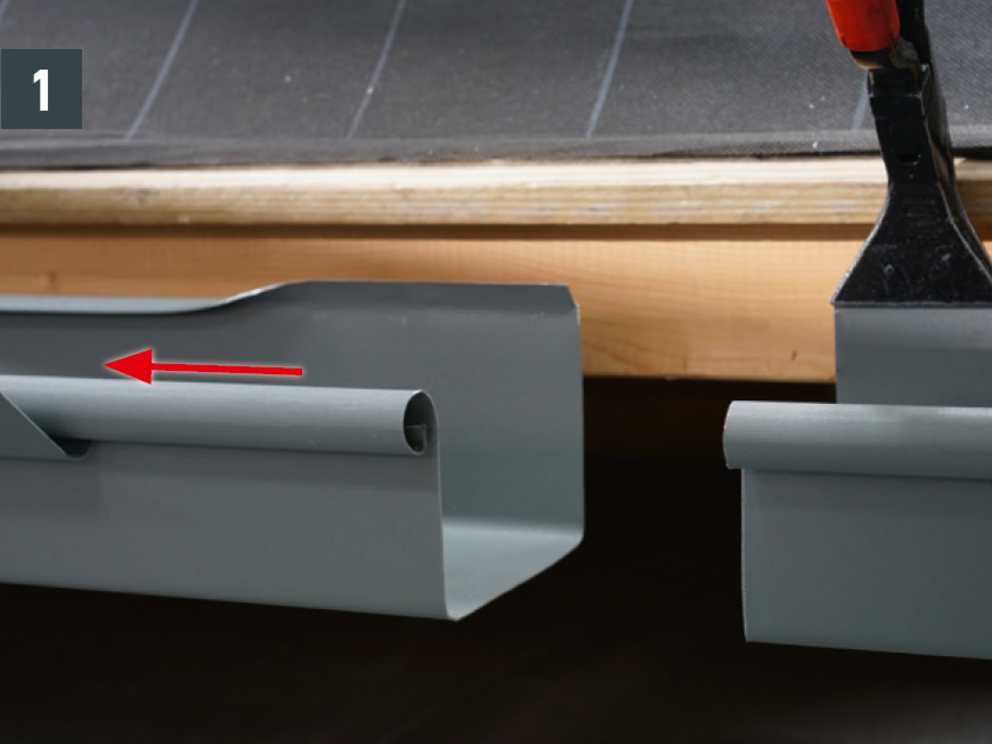

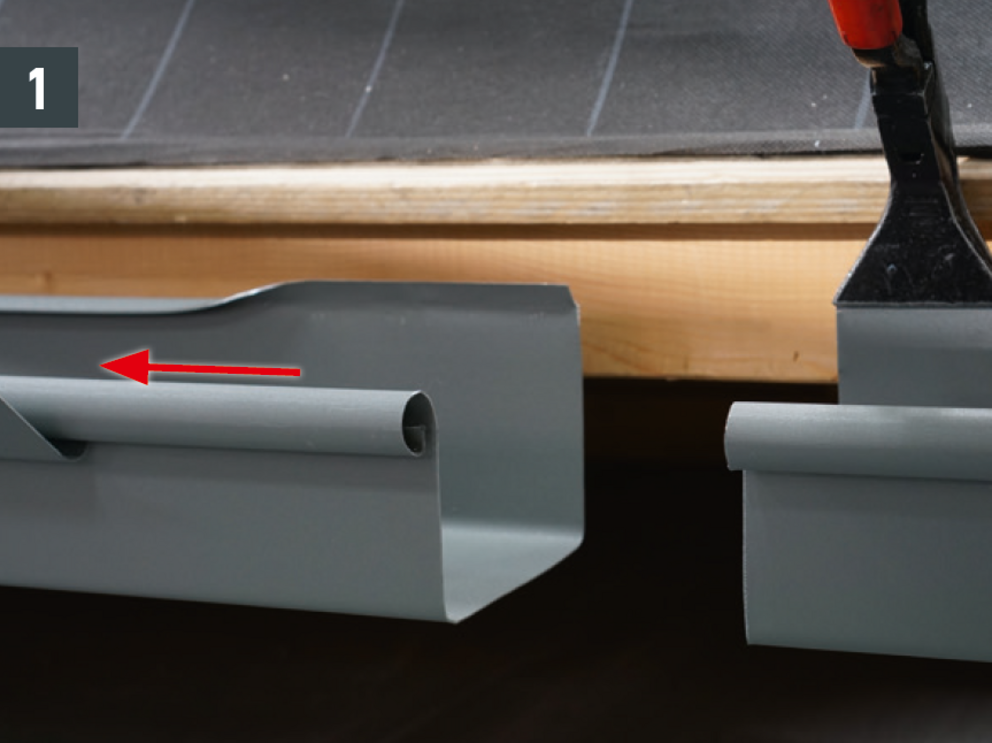

Příprava hranatého žlabu pro montáž dilatace: Nasuňte žlabovou návalku na hranatý žlab a rozevřete zadní přídavnou drážku (obrázek 1).

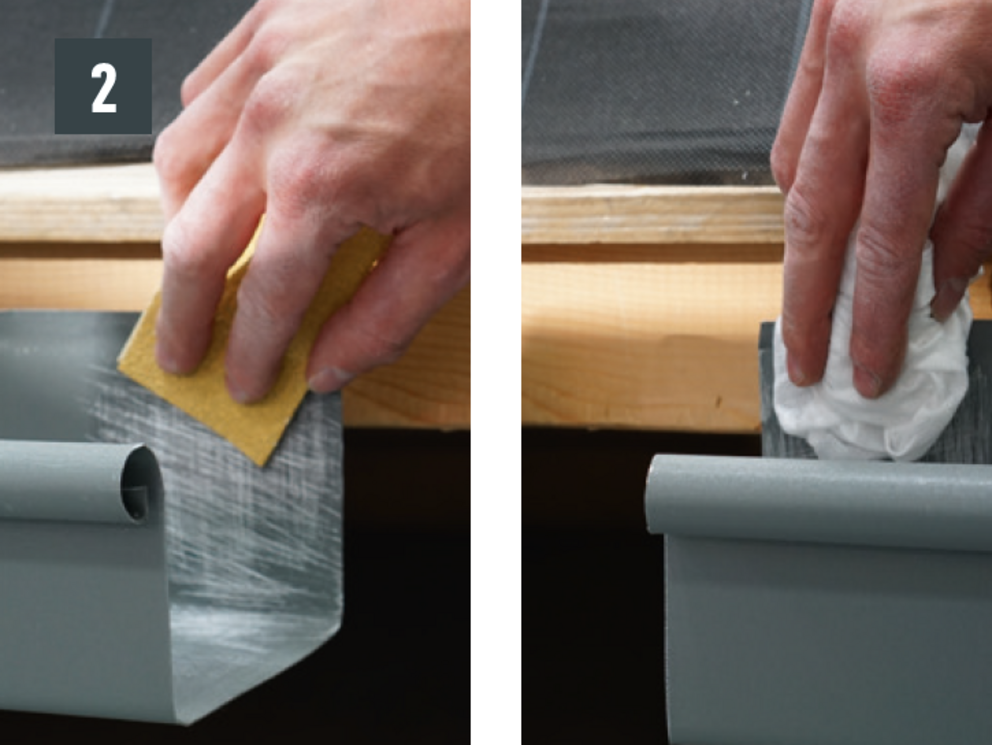

Lepicí plochy obruste dodaným brusným papírem a vyčistěte dodaným čističem. Počkejte po dobu odpařování 5 min. (obrázek 2).

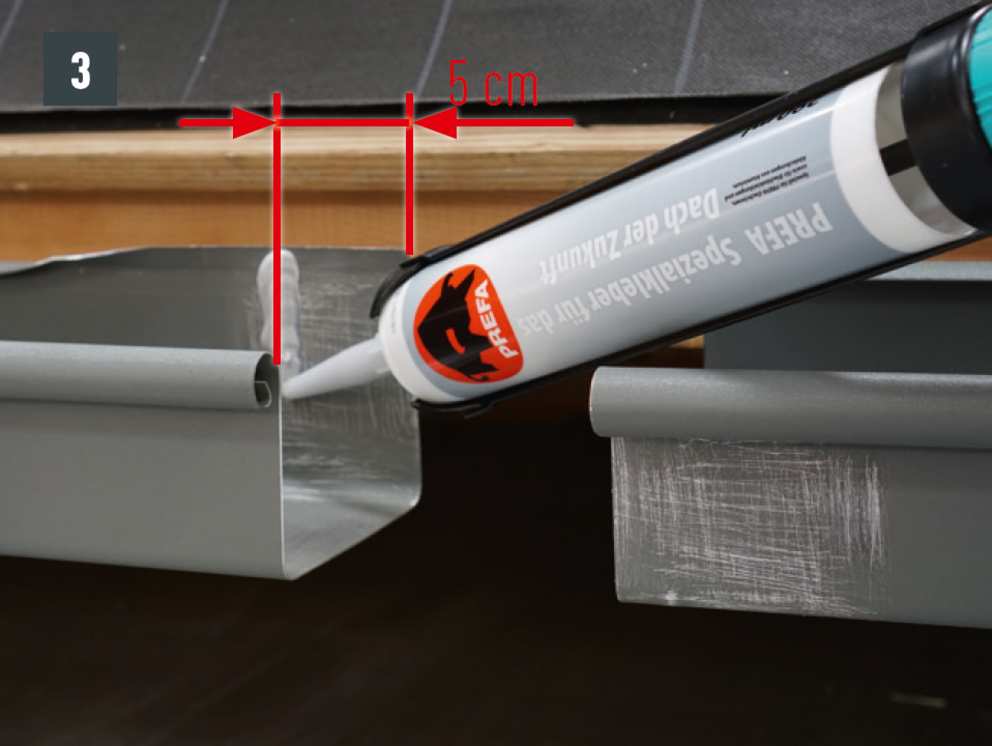

Na oba konce hranatého žlabu naneste housenku speciálního lepidla PREFA o tloušťce asi 8 mm (obrázek 3).

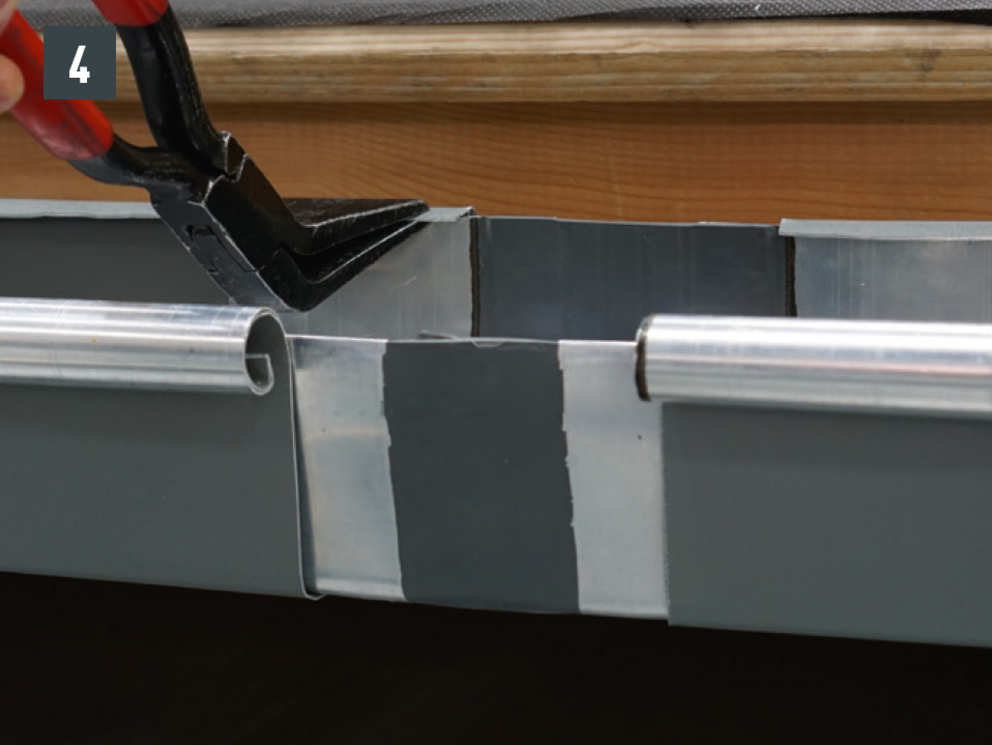

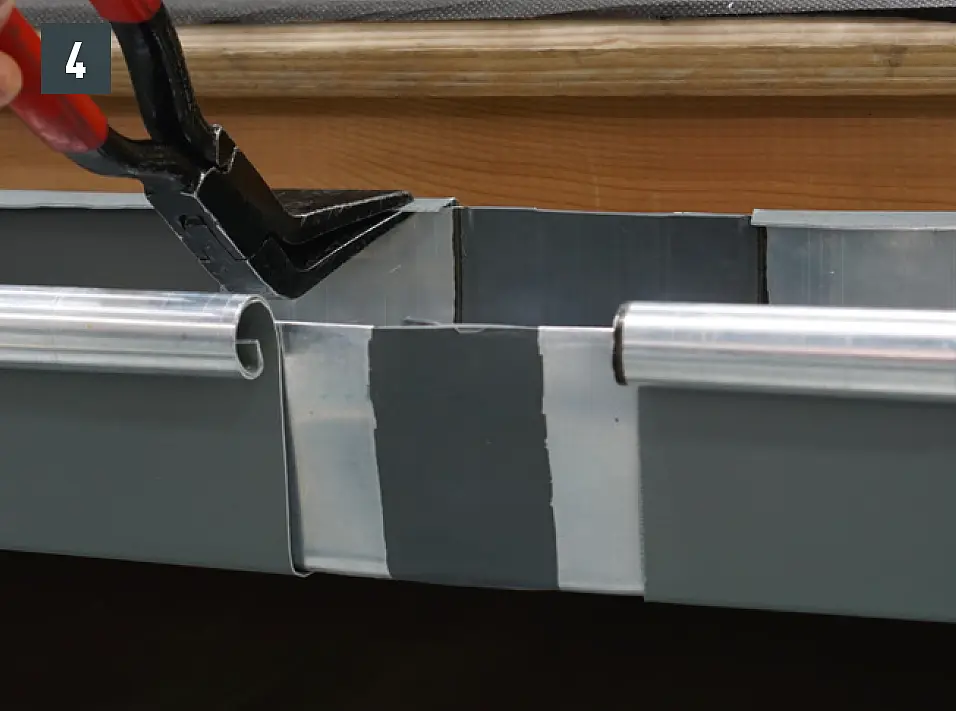

Zašroubujte hranatou žlabovou dilataci a uzavřete zadní přídavnou drážku (obrázek 4).

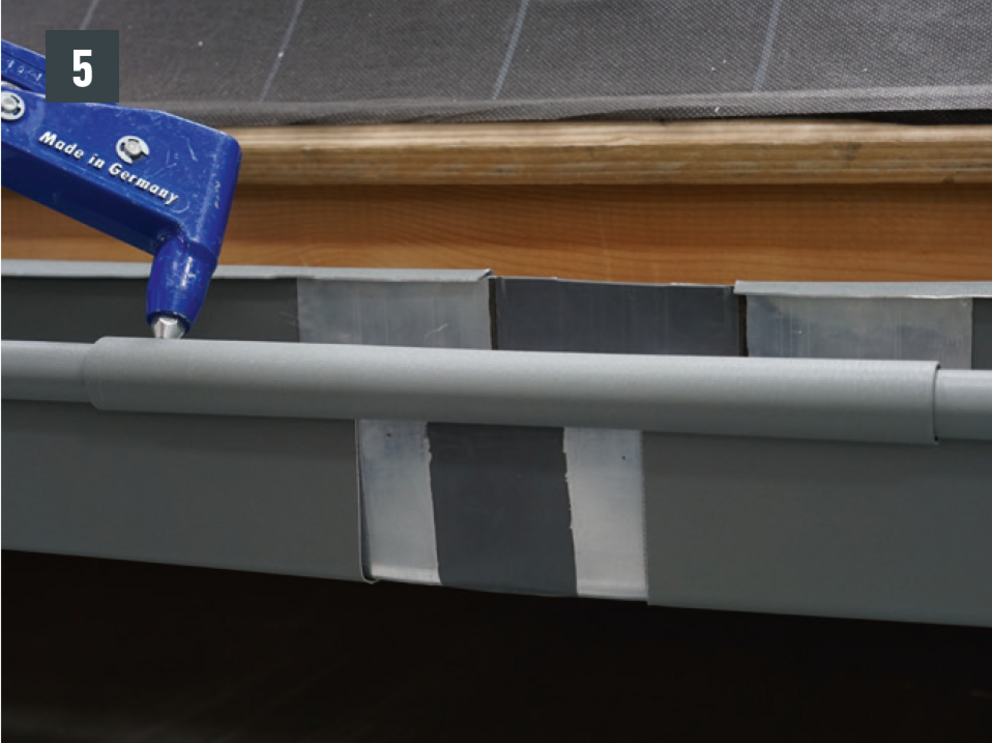

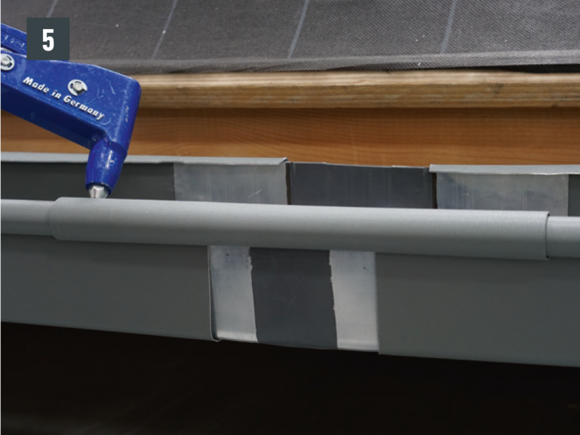

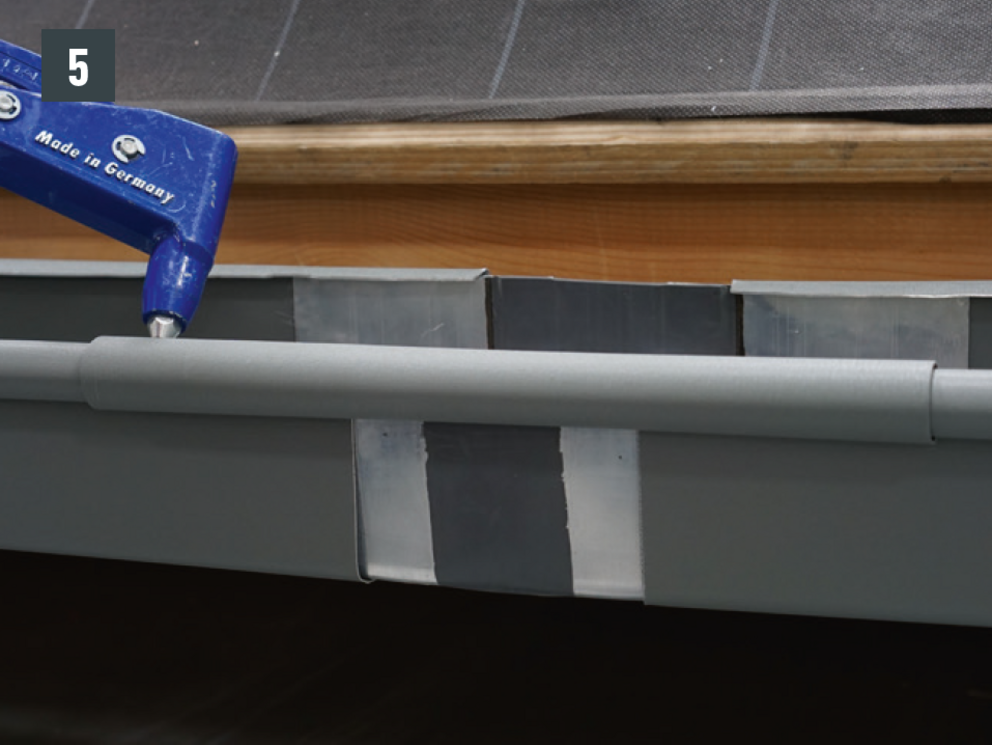

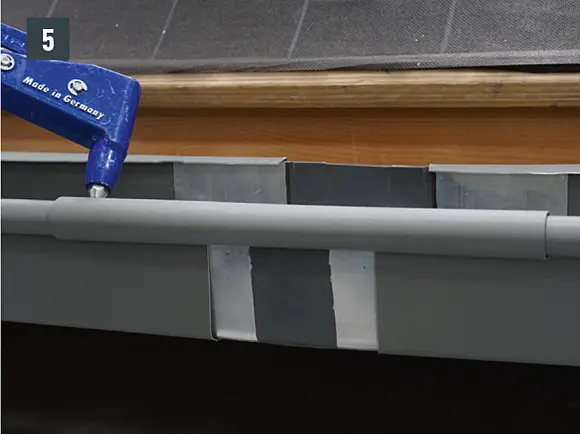

Posuňte žlabovou návalku nad dilataci hranatého žlabu a na jedné straně ji zajistěte nýtem (obrázek 5).

Pozor:

Snýtujte žlabovou návalku na obou stranách, protože jinak se zablokuje možnost roztažení.

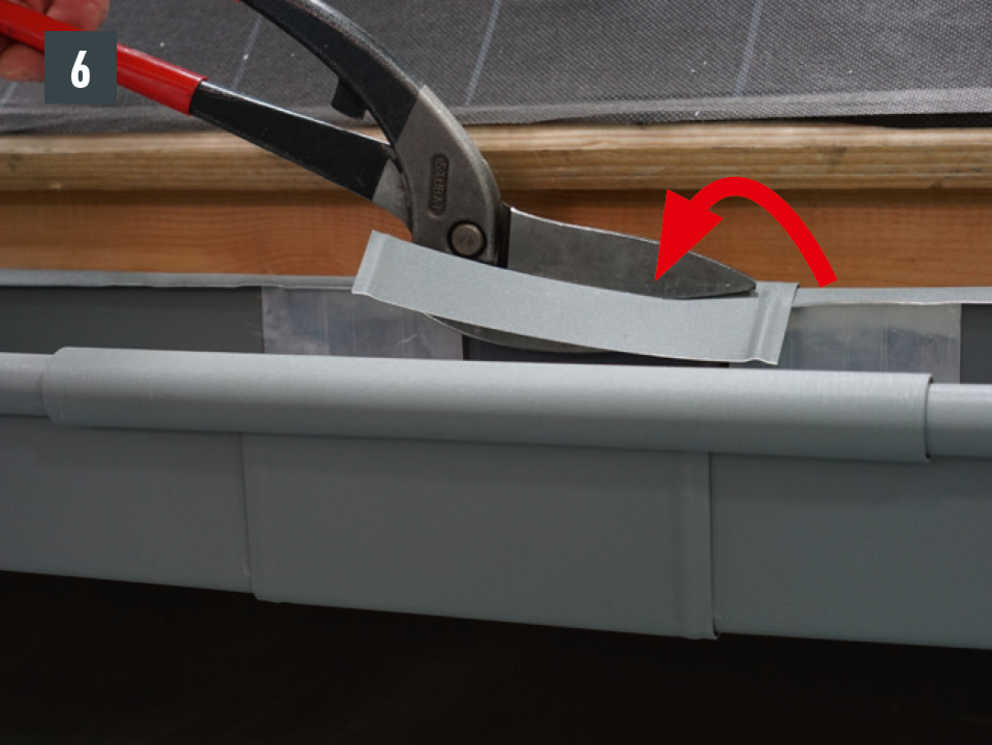

Zavěste kryt gumy pro hranatou žlabovou dilataci a v celé délce jej ořízněte se zadní přídavnou drážkou (obrázek 6).

Upozornění

Spojení může být vytvořeno jako lepený nebo nýtovaný spoj.

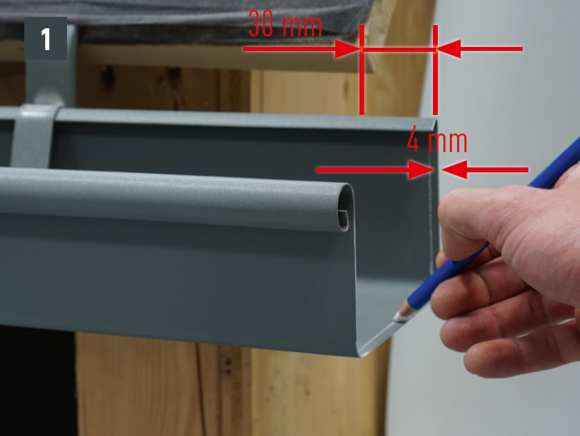

Vyznačte konec hranatého žlabu pro čelo žlabu 4 mm a ohněte směrem ven, přesah ke střechové hraně asi 30 mm (obrázek 1).

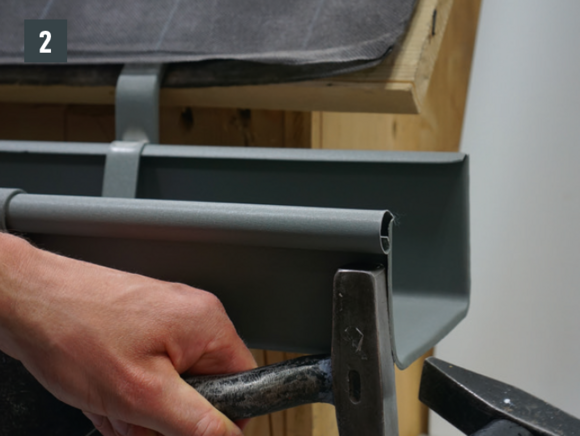

Kladivem a přeložníkem jej vyklepejte na 90° (obrázek 2).

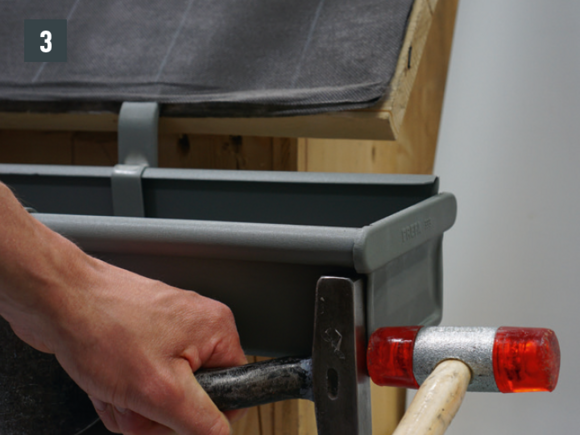

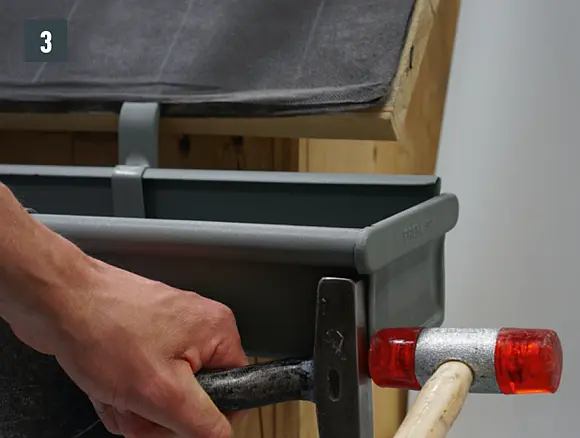

Vydrážkujte čela hranatého žlabu a utěsněte speciálním silikonem PREFA nebo speciálním lepidlem PREFA (obrázek 3).

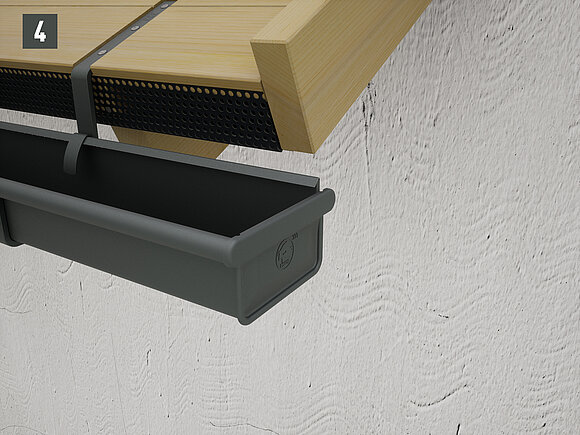

Finální montáž čela žlabu pro hranaté žlaby (obrázek 4).

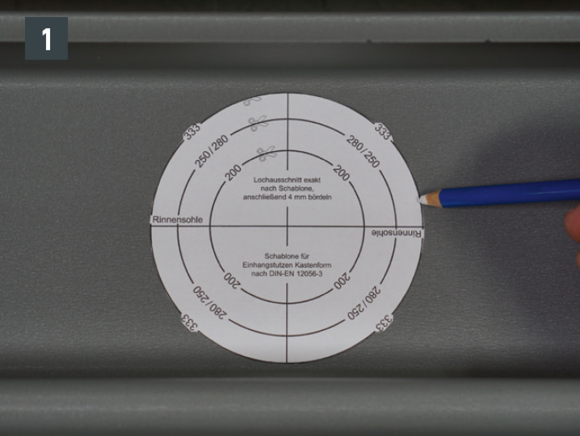

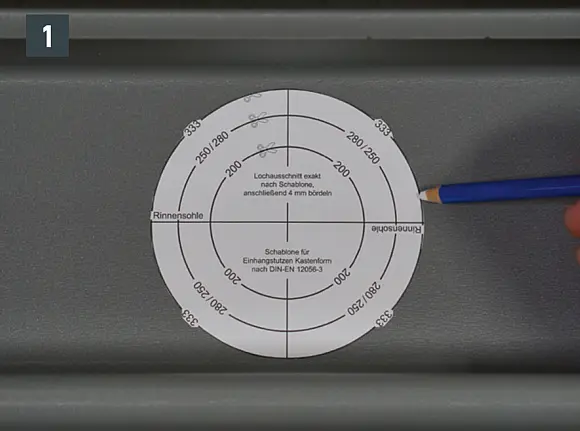

Pro hranatý kotlík vyznačte otvor na nejnižším bodu hranatého žlabu podle šablony (obrázek 1).
Vystřihněte otvor a ohněte 4 mm směrem dolů (obrázek 2).

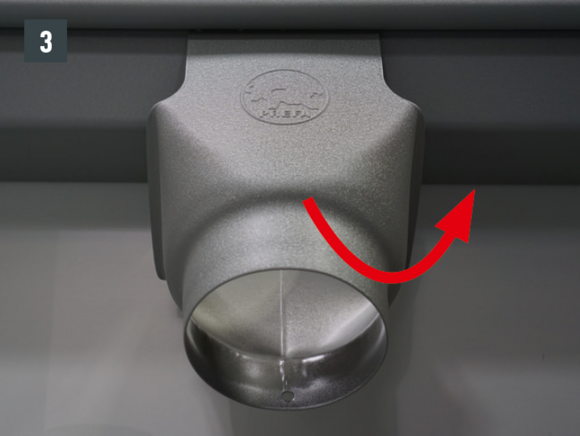

Zavěste hranatý kotlík (obrázek 3).

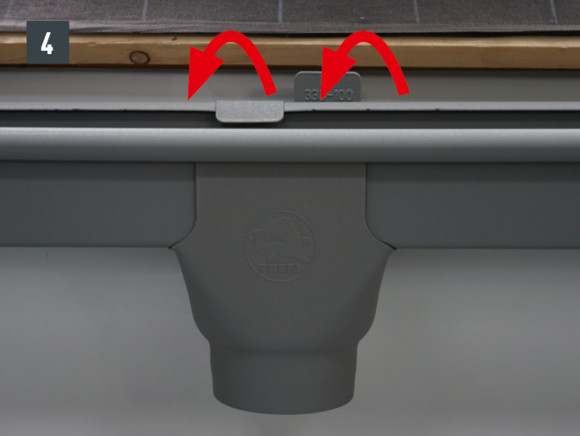

Hranatý kotlík přitlačte na zadní stranu žlabu (obrázek 4).
