Hranatý svod

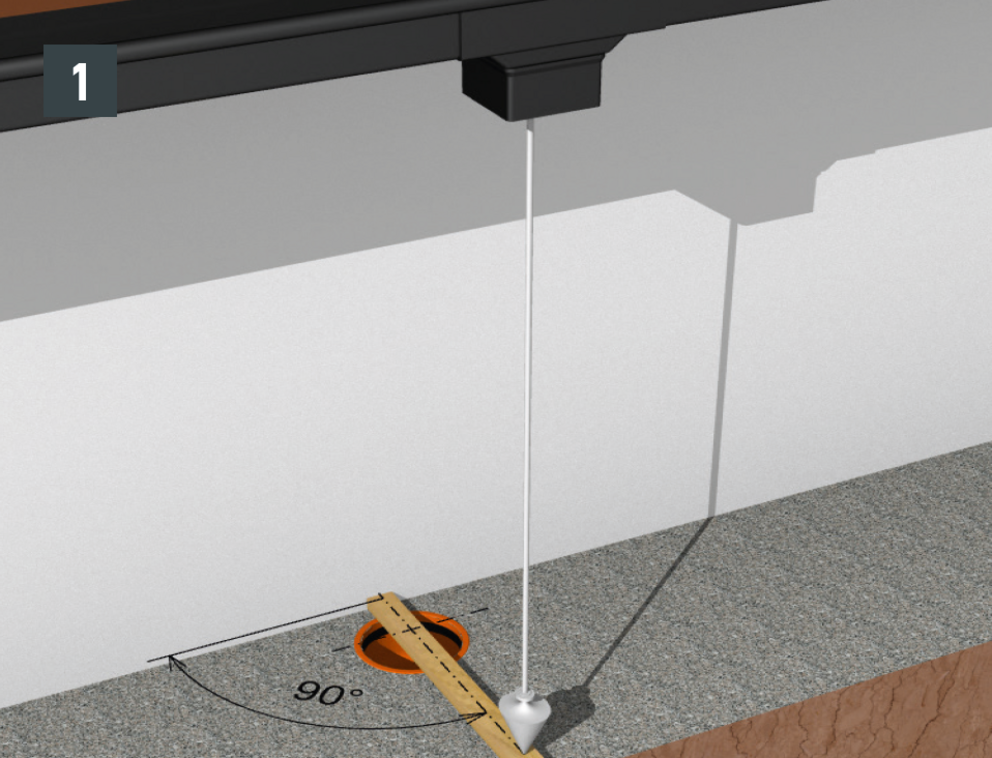

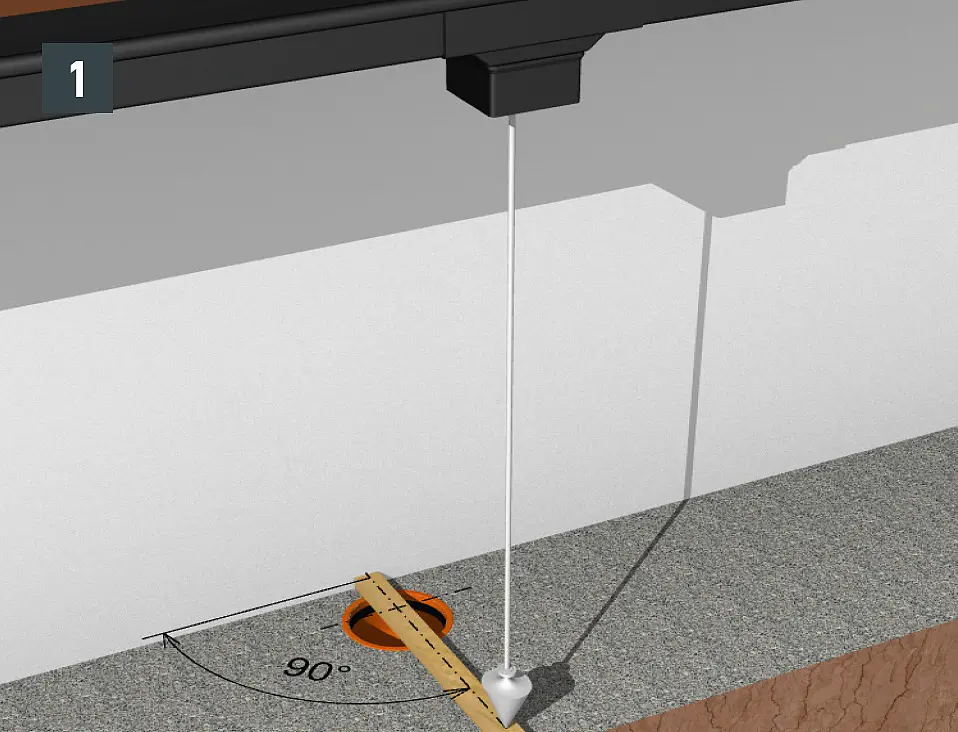

Hranatý kotlík svisle napolohujte nad kanálovou přípojku (obrázek 1).

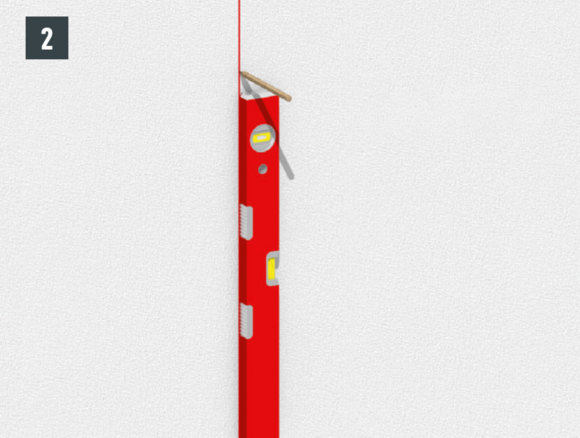

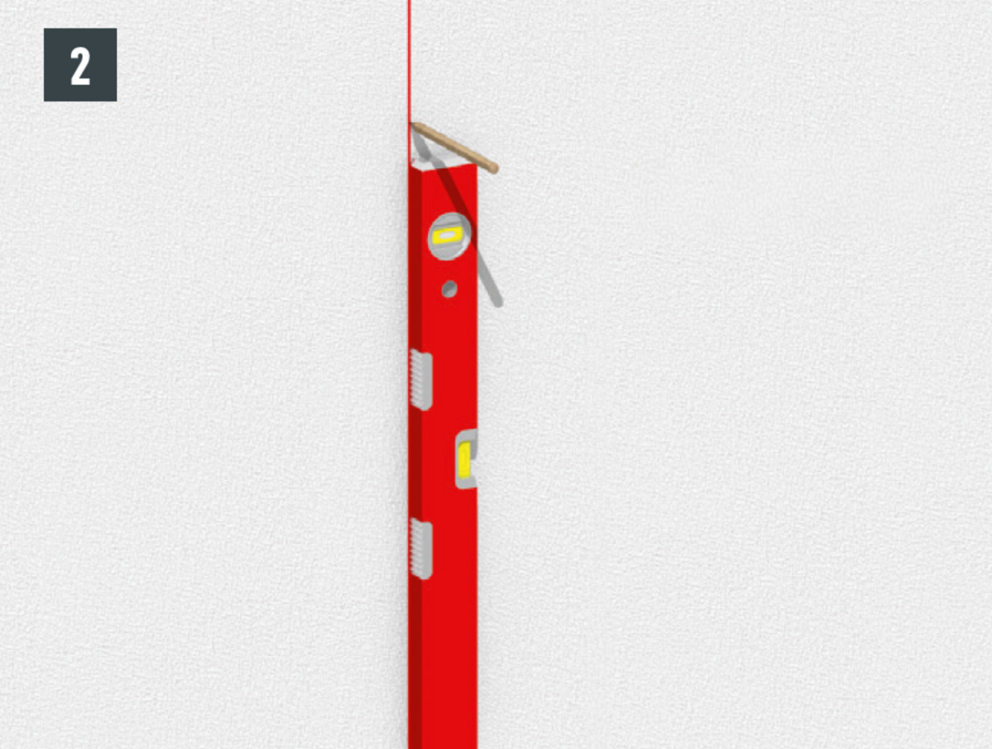

Připevňovací svorky namontujte tak, aby lícovaly. Pro každou jednotlivou svodovou větev namontujte min. 2 připevňovací svorky. Vzájemná vzdálenost připevňovacích svorek nesmí činit více než 2 m (obrázek 2). Vzhledem k délce hranatých svodů PREFA 3 m se osvědčila vzdálenost max. 2 m.)

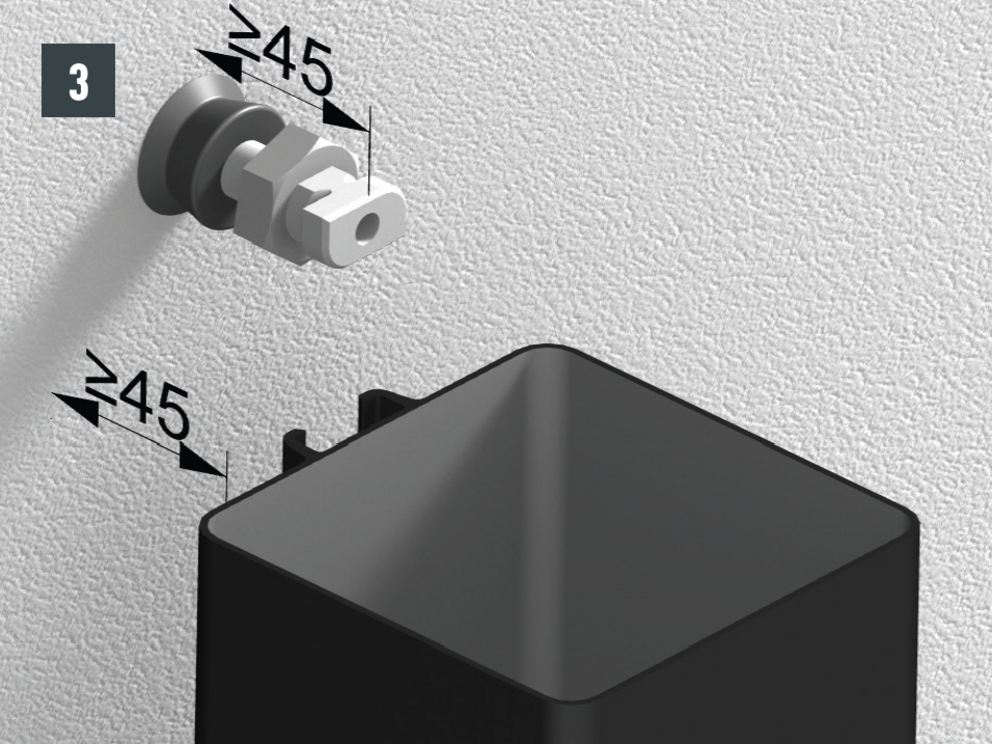

Zachovejte vzdálenost mezi stěnou a hranatým svodem min. 45 mm(obrázek 3).

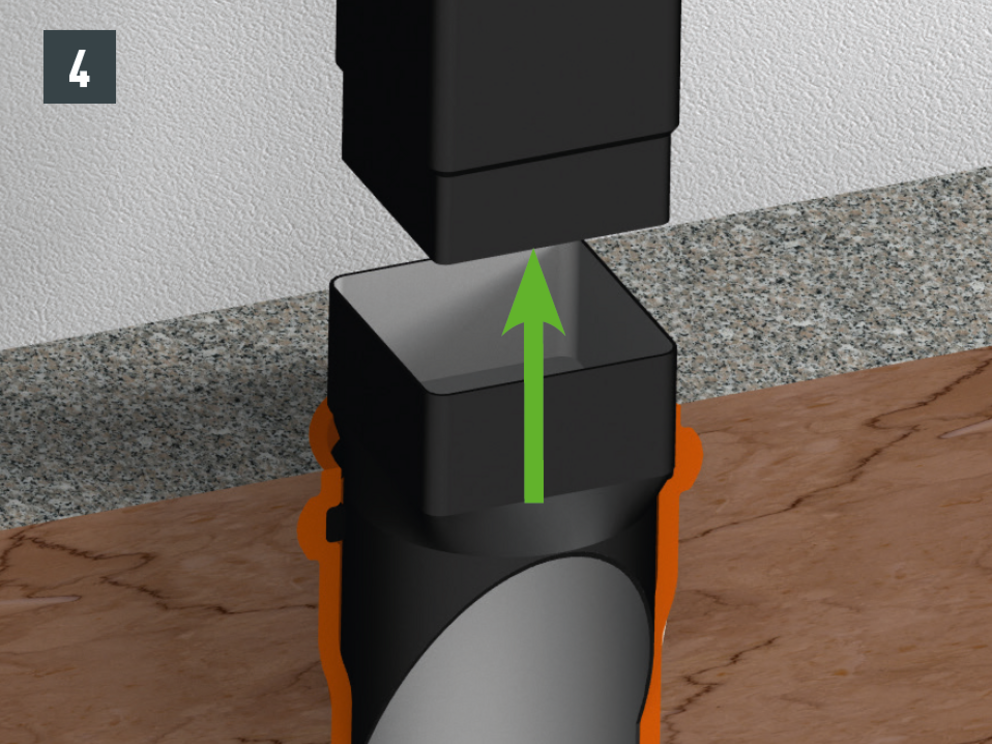

Hranaté zaústění do kruhového odpadu úplně dole zasuňte do kanálového svodu a namontujte hranatý svod. Poté hranaté zaústění do kruhového odpadu posuňte nahoru a zafixujte jej na hranatý svod PREFA (obrázek 4).

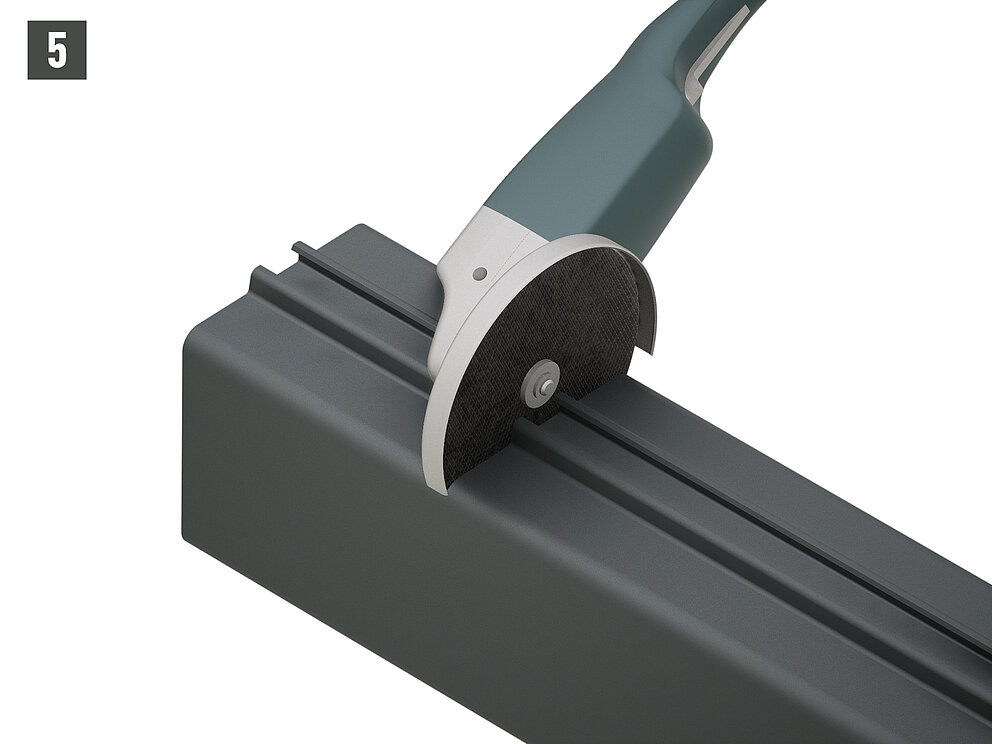

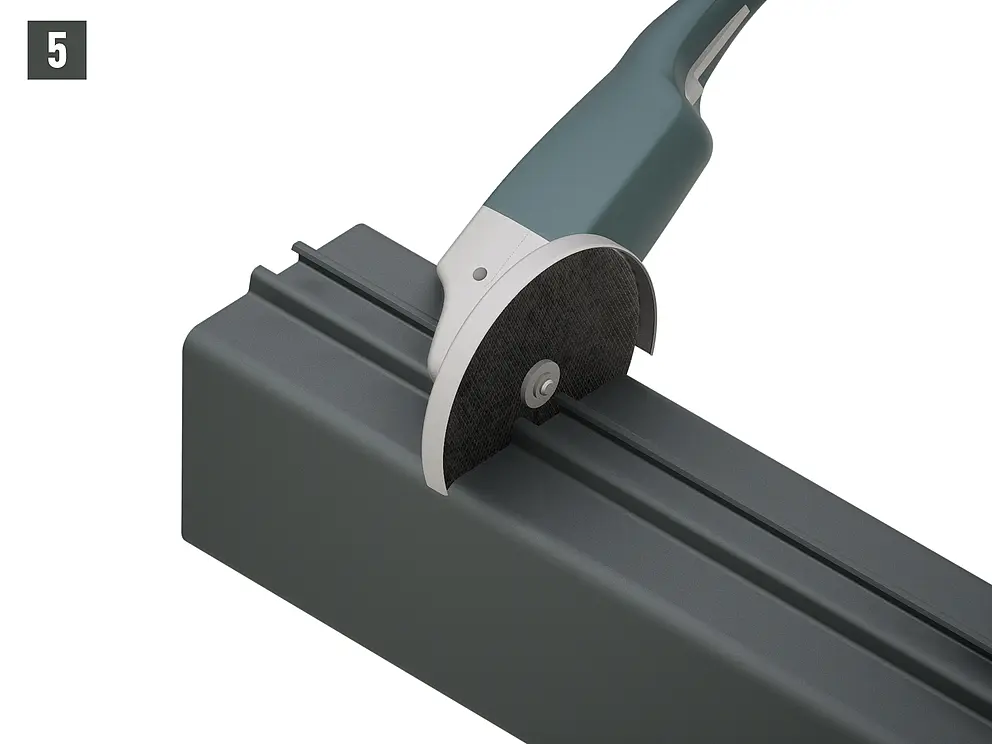

Hranatý svod vždy zkraťte na straně BEZ zúžení (obrázek 5). Bude-li odříznuto zúžení (redukce), není již možné spojení svodu bez zasunutí do sebe.
Při montáži do výřezu ve zdi nebo ve štěrbině utahujte připevňovací svorky shora.

Upozornění

Hranatý svod je k dostání ve všech různých délkách. Již při objednávání dbejte na správnou délku, aby byly umožněna optimalizovaná práce při řezání.
