Montáž klipsu – pojistné příponky

Vzdálenost mezi klipsem – pojistnou příponkou a perem Sidingu je rozhodující pro montáž a dilataci materiálu bez pnutí. Z tohoto důvodu montujte klips – pojistnou příponku výhradně s odpovídající montážní pomůckou, abyste zajistili konstantní vzdálenost.

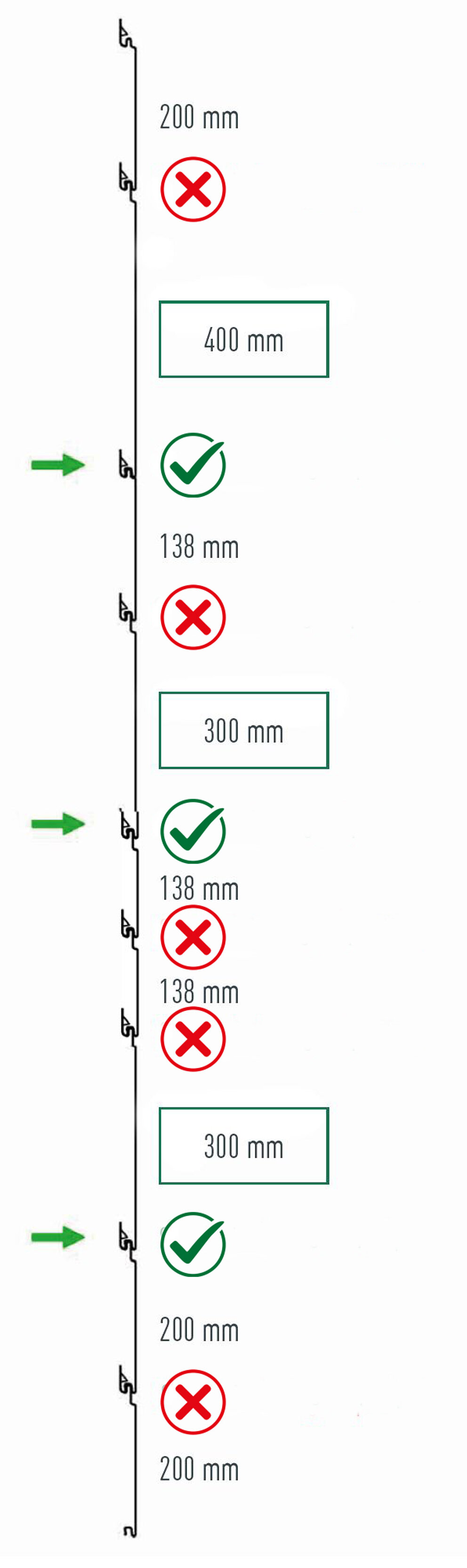

Klips – pojistná příponka musí být při následující kombinaci tloušťky materiálu a stavební šířky namontován ve všech bodech kotvení (každý Siding musí být ukotven minimálně na dvou profilech spodní konstrukce).

Upozornění

U Siding perforovaného jsou přes perforaci viditelná spodní konstrukce a kotevní lišta včetně klipsů – pojistných příponek.

Montážní pomůcka pro klips pro tloušťku materiálu 1,0 mm	Montážní pomůcka pro klips pro tloušťku materiálu 1,2 mm
K montáži klipsů – pojistných příponek u: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	K montáži klipsů – pojistných příponek u: Siding 400 × 1,2 mm Siding perforovaný 400 × 1,2 mm

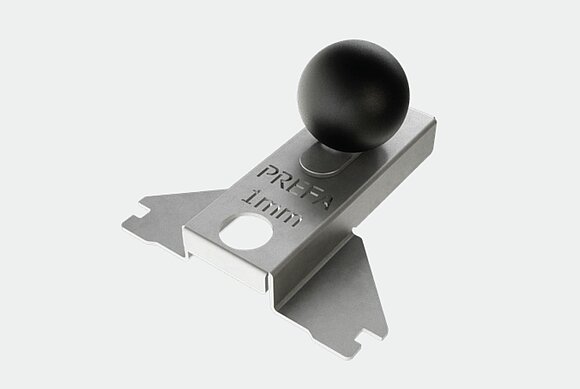

Montážní pomůcka pro klips pro tloušťku materiálu 1,0 mm

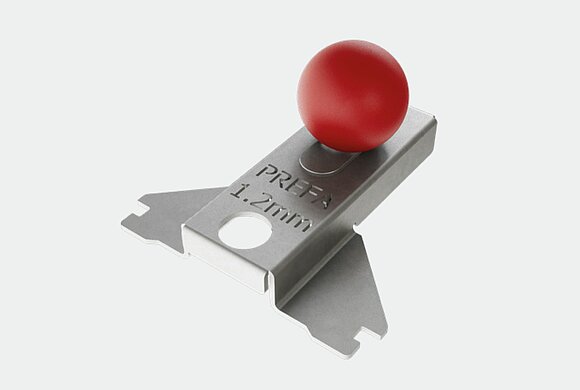

Montážní pomůcka pro klips pro tloušťku materiálu 1,2 mm

K montáži klipsů – pojistných příponek u:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

K montáži klipsů – pojistných příponek u:

Siding 400 × 1,2 mm
Siding perforovaný 400 × 1,2 mm

Montážní pomůcka pro klips pro tloušťku materiálu 1,5 mm
K montáži klipsů – pojistných příponek u: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

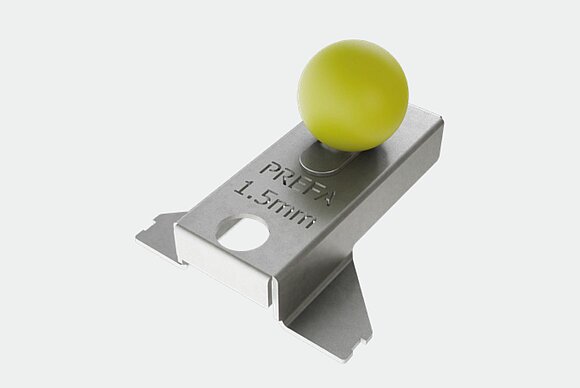

Montážní pomůcka pro klips pro tloušťku materiálu 1,5 mm

K montáži klipsů – pojistných příponek u:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

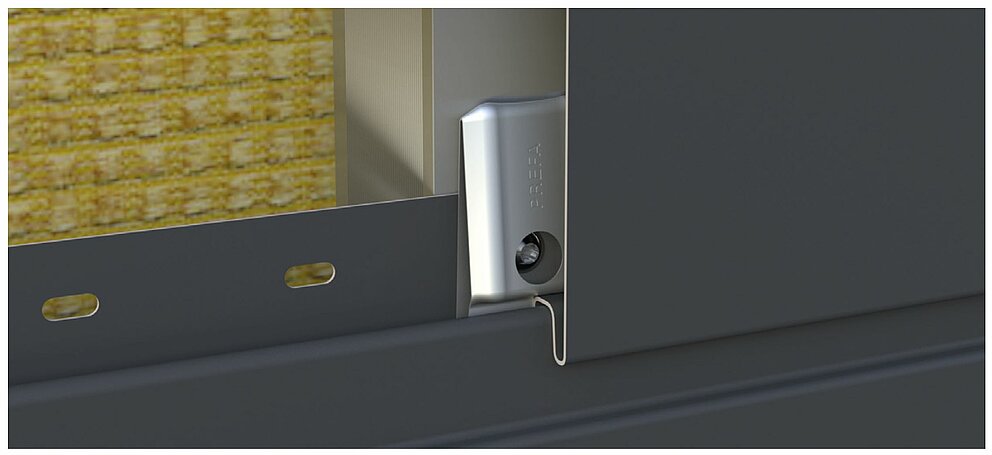

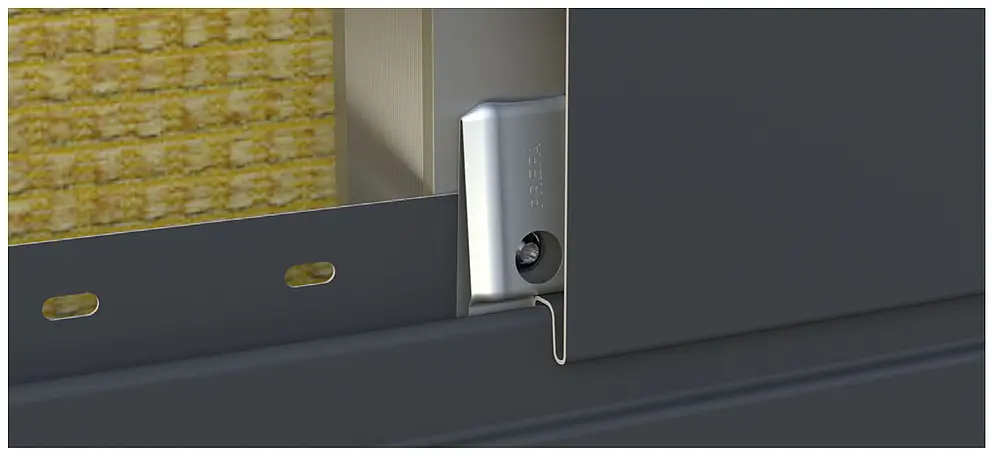

Klips – pojistná příponka se přišroubuje ke kotevní liště (pero) a drží Siding nacházející se nad ní:

klips – pojistná příponka

Upozornění

Zahájíte-li např. fasádu Sidingem 400 × 1,2 mm, musíte klipsy – pojistné příponky upevnit na startovací profil.

Klips – pojistná příponka Siding.X

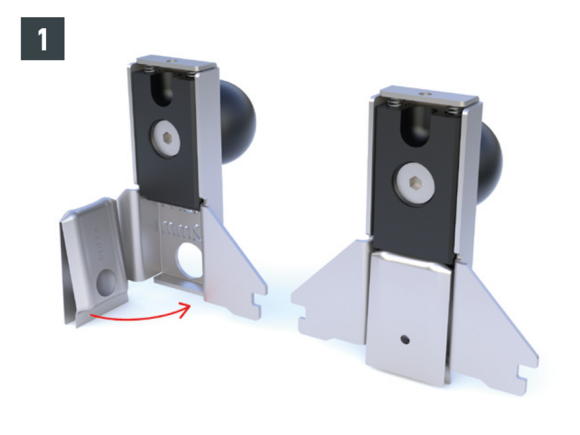

Klips – pojistnou příponku PREFA vložte odpovídajícím způsobem do montážní pomůcky PREFA (obrázek 1).

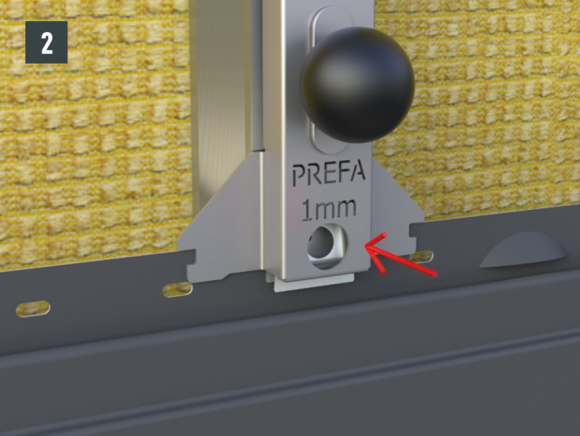

Poté položte montážní pomůcku PREFA s vloženým klipsem – pojistnou příponkou na kotevní jazýček a vyrovnejte ji po stranách. Otvor na zadní straně klipsu se musí nacházet uprostřed nad podlouhlým otvorem Sidingu (obrázek 2).

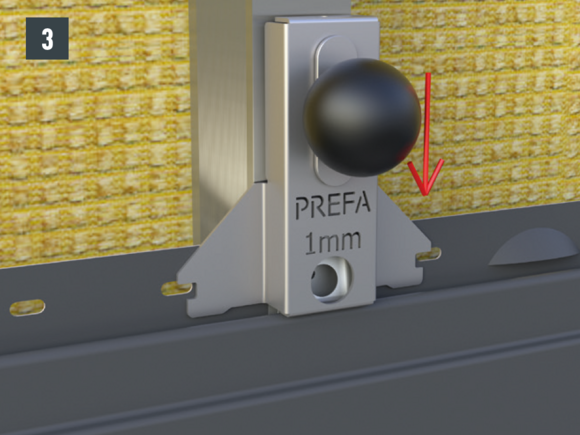

Montážní pomůcku PREFA s klipsem – pojistnou příponkou zasuňte do kotevního jazýčku (obrázek 3).

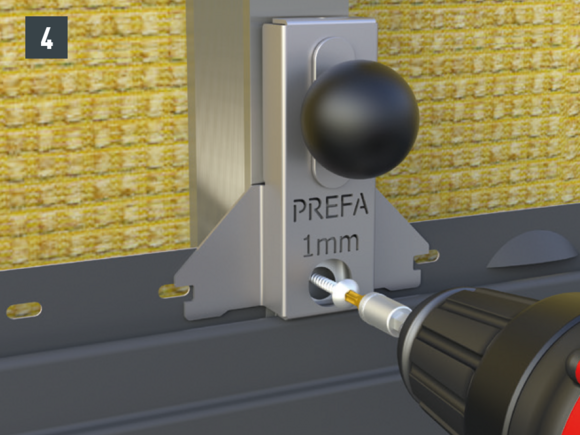

Poté se klips – pojistná příponka ukotví ke spodní konstrukci (obrázek 4).

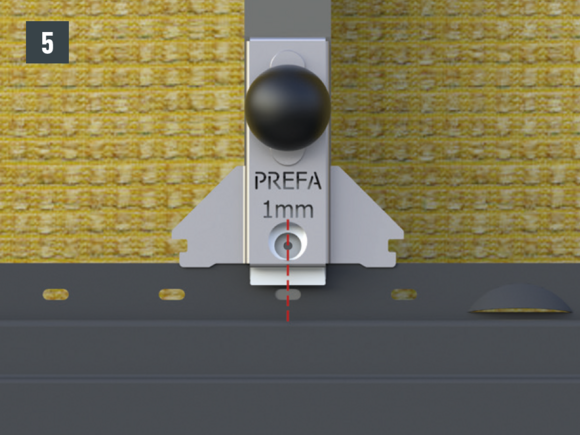

Dbejte na to, aby byla montážní pomůcka umístěna uprostřed podlouhlého otvoru. Boční křidélka na montážní pomůcce pomáhají najít správnou polohu ve středu podlouhlého otvoru (obrázek 5).

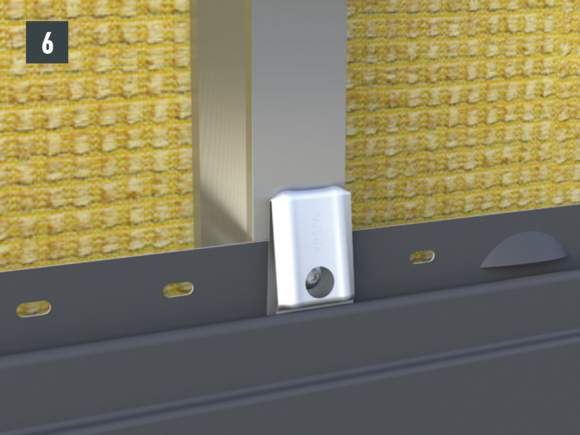

Nyní lze montážní pomůcku PREFA z kotevního jazýčku vyjmout. Tím vznikne vzdálenost potřebná pro další montáž (obrázek 6).

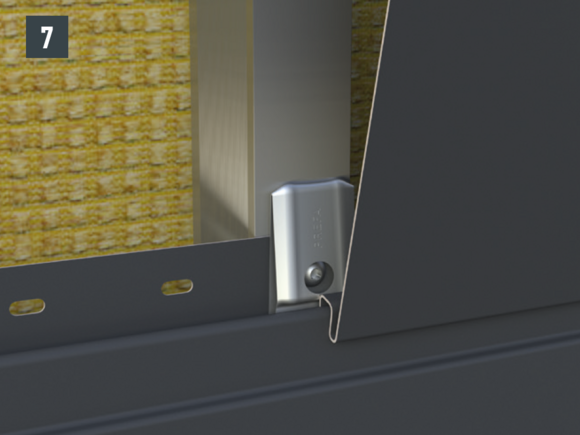

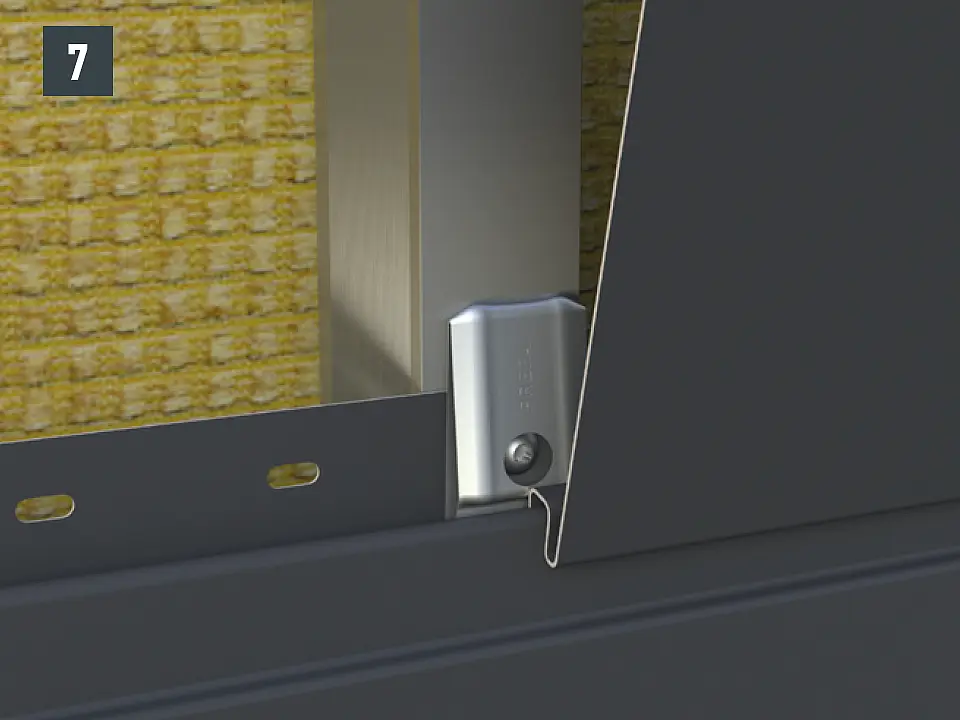

Poté namontujte PREFA Siding podle pokynů pro pokládku; ten je přidržován klipsem – pojistnou příponkou (obrázek 7).
