Šířky pásu

Upozornění

U střešních krytin se stojatou drážkou na fasádě doporučujeme maximální šířku přířezu hliníkových pásů 500 mm. Užší šířka pásů slouží ke zlepšení vzhledu a rovinnosti požadovaných zejména u fasádních obkladů. Přesto je třeba zohlednit vlastnosti typické pro tenké plechy (zvlnění, odrazy, pnutí apod.), které nelze zcela vyloučit.

Při pokládce krytiny se stojatou drážkou je třeba přizpůsobit šířku pásů a rozteče příponek zatížení větrem specifickému pro danou budovu a oblast. Společnost PREFA vytvořila pro pokladače zjednodušené dimenzování a uvádí je v tabulkové podobě. Zjednodušené dimenzování platí výhradně pro uzavřené konstrukce a pouze pro PREFALZ nebo FALZONAL® v kombinaci s pevnými a posuvnými příponkami PREFA a souvisejícími upevňovacími prostředky (hřebíky/šrouby) od PREFA, jakož i při pokládce na plné bednění. Tabulky vycházejí z normy EN 1991-1-4. Kategorie oblasti se převezme z normy EN 1991-1-4 a základní rychlost z národních doplňků normy EN 1991-1-4. Plochy fasád byly optimalizovány na dvě plochy a přejmenovány (R = okrajová plocha, N = normální plocha). Zatížení větrem je největší na okrajích budov a vyžaduje zvláštní pozornost.

Výška budovy: největší výška budovy (např. hřeben, pult).

Šířka pásu se vypočítá ze šířky svitku minus úbytek drážky:

U profilovaných pásů: ~70 mm (přířez 500 = ~430 mm šířka pásu)

Upozornění

Podporu při výpočtech pro objekty v exponovaných polohách vám poskytne oddělení produktové techniky PREFA na adrese zakaznickyservis@prefa.com.

Územní kategorie 0 - moře nebo pobřežní oblasti otevřené k moři.

Územní kategorie I - jezera a území s nízkou vegetací a bez překážek.

Územní kategorie II - oblasti s nízkou vegetací jako je např. tráva a s jednotlivými překážkami (stromy, budovy) vzdálenými od sebe nejméně 20násobek výšky překážek.

Územní kategorie III - oblasti rovnoměrně pokryté vegetací, pozemními stavbami nebo izolovanými překážkami, jejichž vzdálenost je maximálně 20násobek výšky překážek (jako jsou vesnice, předměstská zástavba, souvislý les).

Územní kategorie IV - oblasti, ve kterých je nejméně 15 % povrchu zastavěno budovami s průměrnou výškou větší než 15 metrů.

Územní kategorie dle EN 1991-1-4

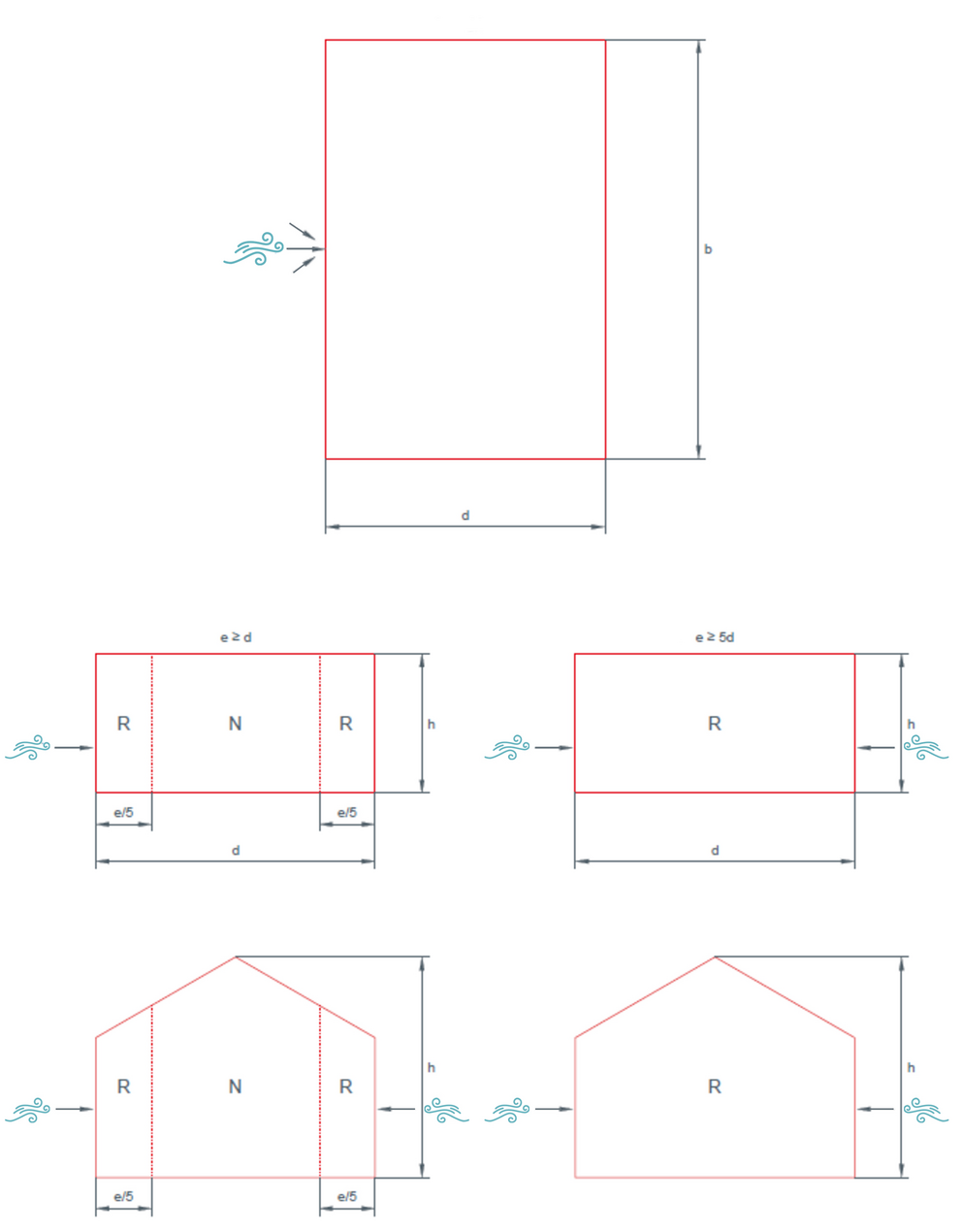

Přehled umístění okrajových oblastí

Poznámka

e = b nebo 2*h (rozhodující je nižší hodnota) – vzdálenost se vztahuje k základní ploše

b = rozměr napříč směru větru

h = největší výška budovy

Upozornění

Následující tabulky neplatí pro Německo a Švýcarsko z důvodu odlišných vnitrostátních předpisů. Pro další informace se obraťte na technické oddělení příslušné země!

Námi doporučená maximální šířka pásů při pokládce na fasádě umožňuje pokládku s touto šířkou i v okrajových oblastech u objektů s vysokým zatížením větrem. Následující tabulka popisuje tuto zvláštnost.

Specifikace maximální doporučené rozteče drážek [cm] v závislosti na kategorii oblasti, výšce budovy a základní rychlosti větru. Údaje v tabulce jsou empirické hodnoty. Uváděné šířky pásů nezohledňují standardně dodávané šířky pásů přířezu.

Základní rychlostní tlak [kN/m²]	Základní rychlost [m/sec]	Výška budovy < 15 [m]	Výška budovy 15–30 [m]	Výška budovy 30–50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základní rychlostní tlak [kN/m²]	Základní rychlost [m/sec]	Výška budovy < 15 [m]	Výška budovy 15–30 [m]	Výška budovy 30–50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základní rychlostní tlak [kN/m²]	Základní rychlost [m/sec]	Výška budovy < 15 [m]	Výška budovy 15–30 [m]	Výška budovy 30–50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základní rychlostní tlak [kN/m²]	Základní rychlost [m/sec]	Výška budovy < 15 [m]	Výška budovy 15–30 [m]	Výška budovy 30–50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základní rychlostní tlak [kN/m²]	Základní rychlost [m/sec]	Výška budovy < 15 [m]	Výška budovy 15–30 [m]	Výška budovy 30–50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základní rychlostní tlak [kN/m²]	Základní rychlost [m/sec]	Výška budovy < 15 [m]	Výška budovy 15–30 [m]	Výška budovy 30–50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Šířky pásu

Zjednodušený výpočet maximální šířky pásu [cm]

Poznámka
