Nezávisle na velikosti desky jsou pro mechanické kotvení každé desky zapotřebí alespoň 2 pevné body. Jen tak lze zajistit, že deska bude stabilně umístěná a nemůže se pootočit.
Při styku desek vždy používejte T-profily s kontaktní plochou min. 100 až 120 mm. V ploše jedné desky jsou dostačující L-profily s kontaktní plochou 40 mm.
Aby se zohlednila teplotní roztažnost materiálu, nesmí se používat nosné profily spodní konstrukce s délkou přesahující 3 000 mm. Dbejte na to, aby se profily spodní konstrukce nestýkaly v jedné desce, protože by tím vzniklo pevné spojení.

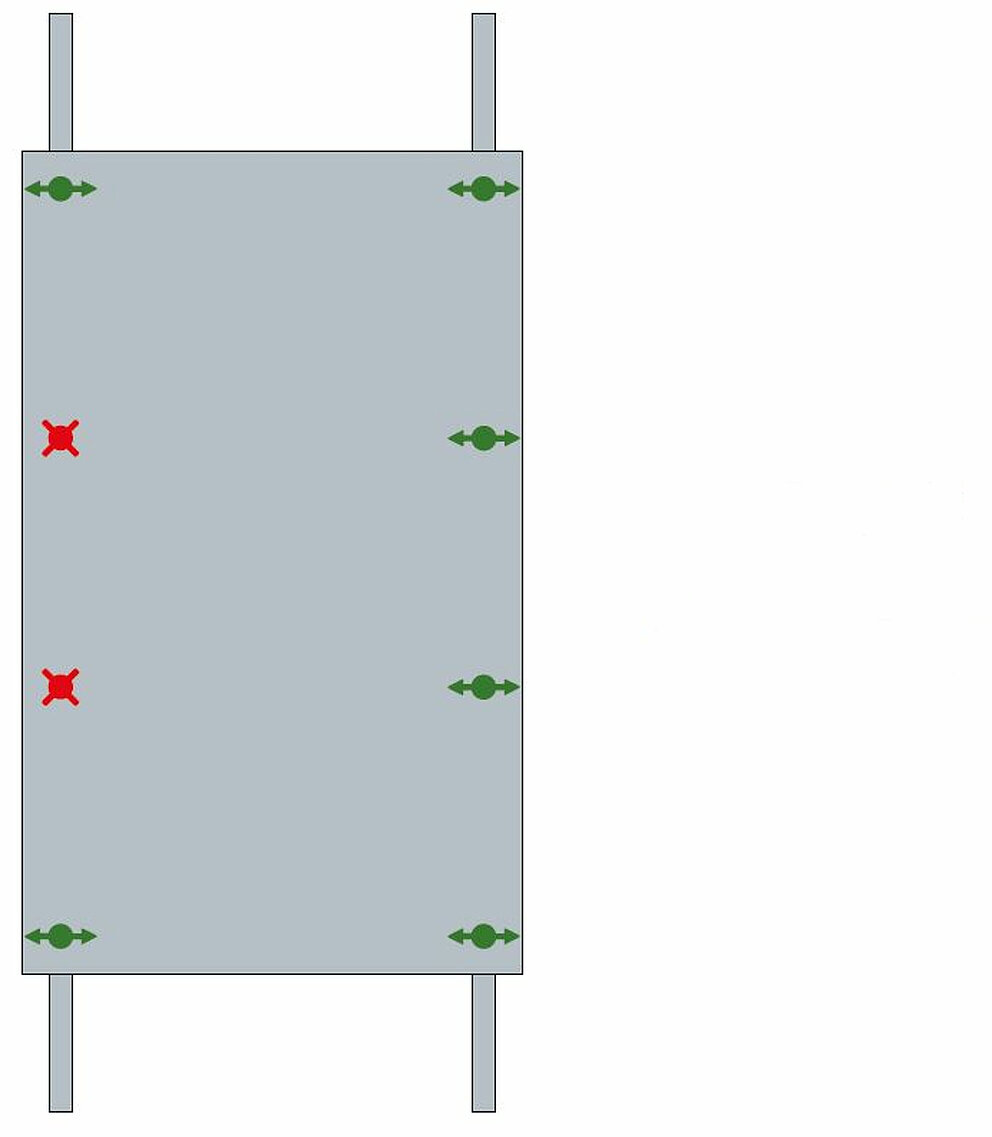

Kotvení na 2 svislých nosných profilech

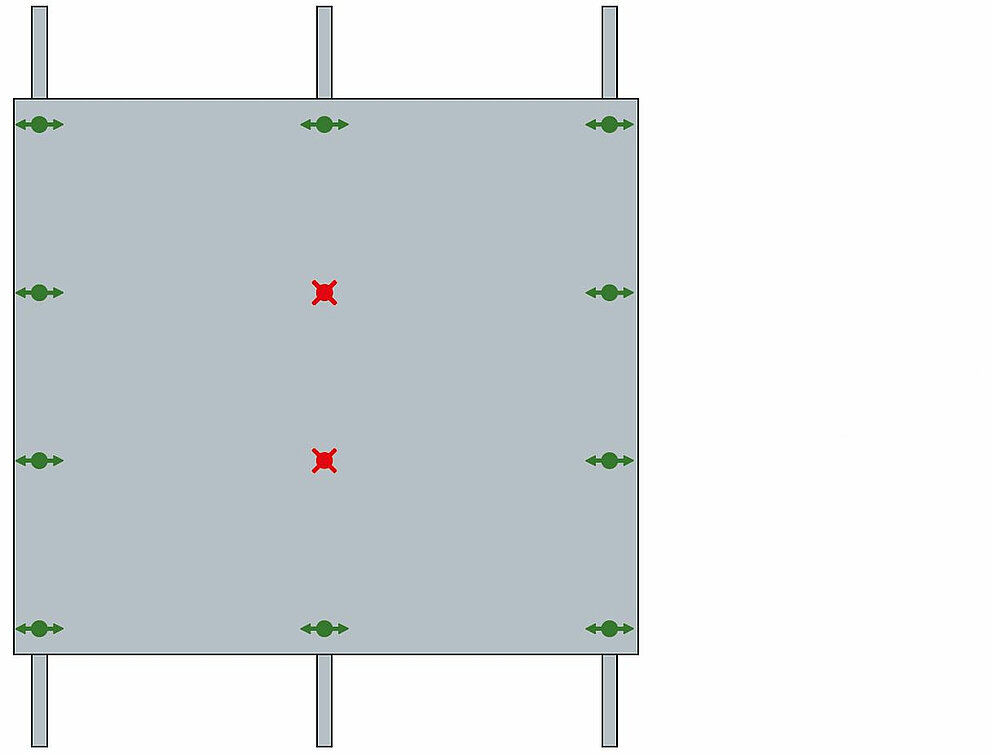

Kotvení na 3 svislých nosných profilech

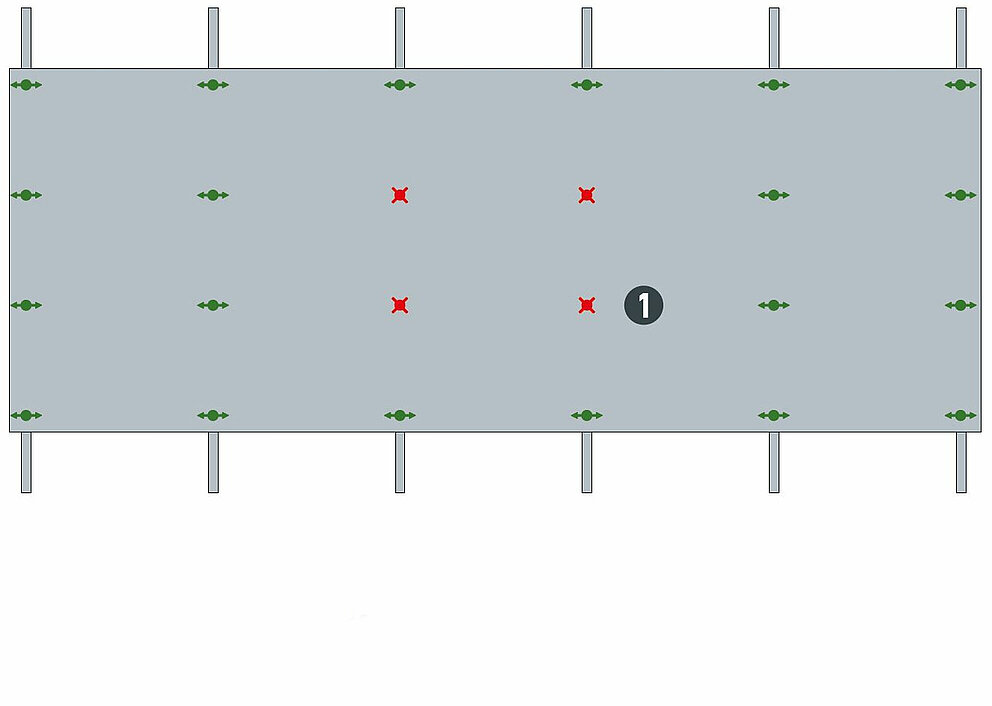

Kotvení na min. 4 svislých nosných profilech

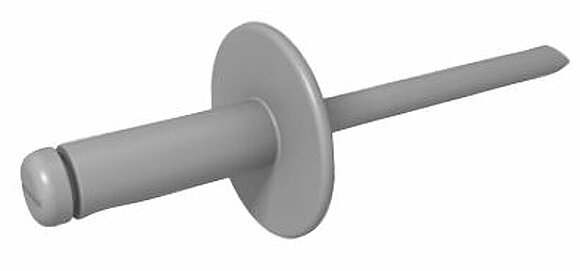

Mechanický systém kotvení nýtováním se skládá z hliníkového fasádního nýtu a volitelně z fixační vložky.

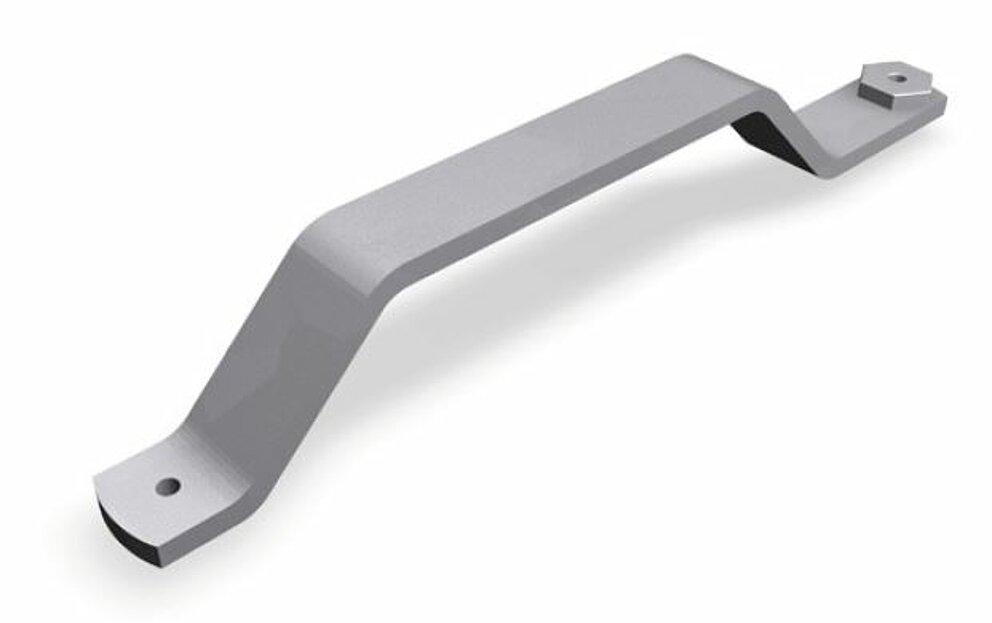

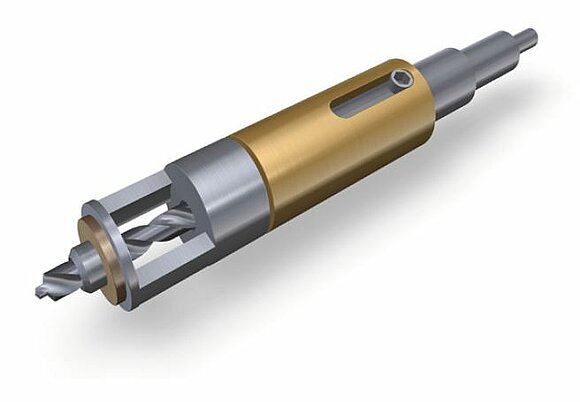

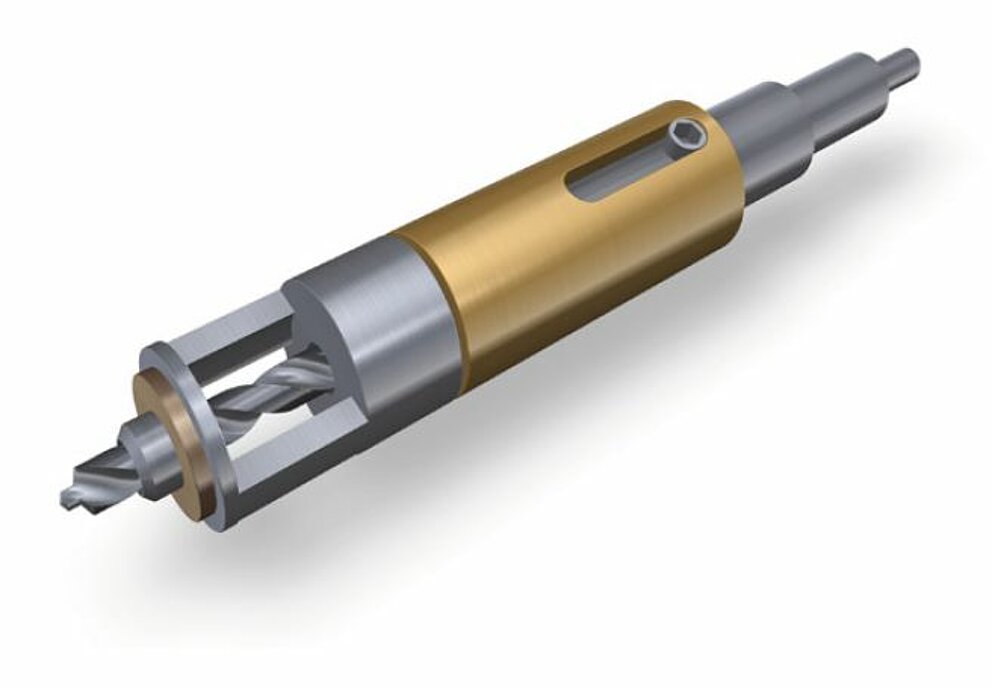

Pro dosažení středového vrtání spodní konstrukce používejte výhradně buď odpovídající přípravek pro předvrtání kotvících otvorů, nebo jednoruční pružinový vrtací přípravek, které přenášejí střed vrtaného otvoru kompozitní desky na spodní konstrukci.

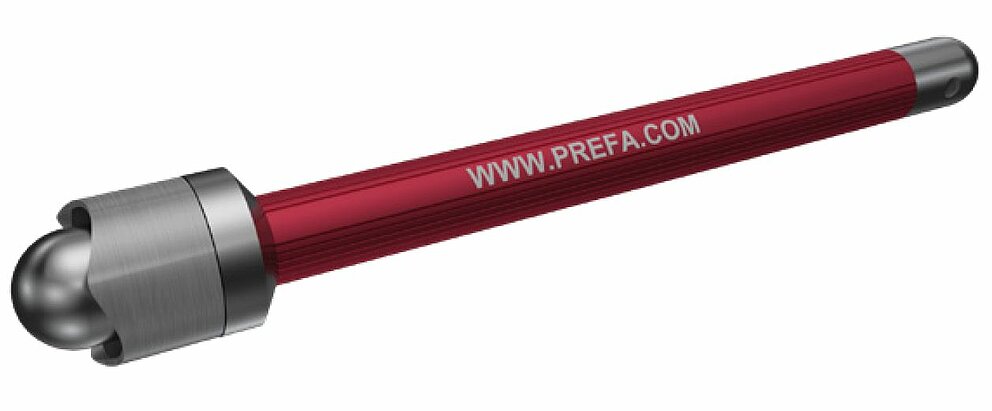

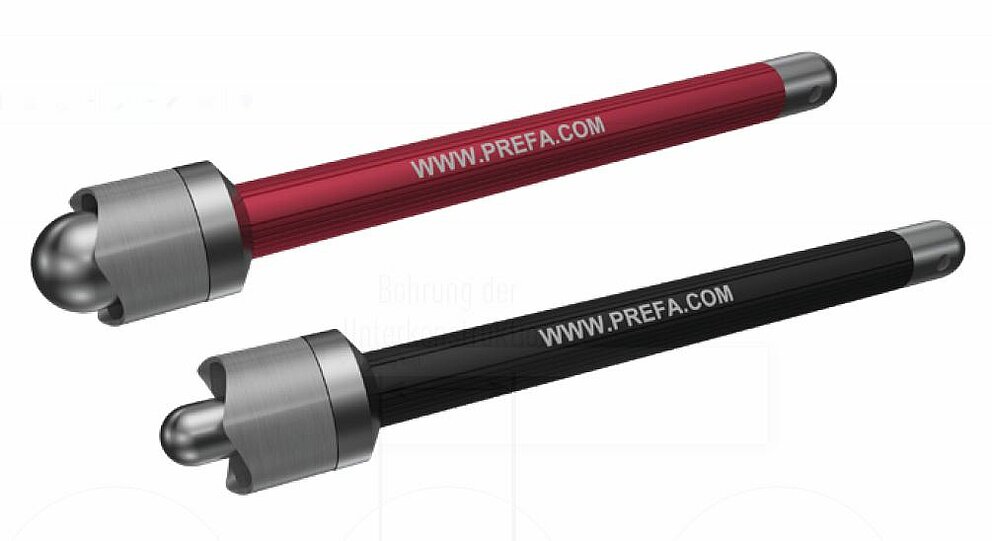

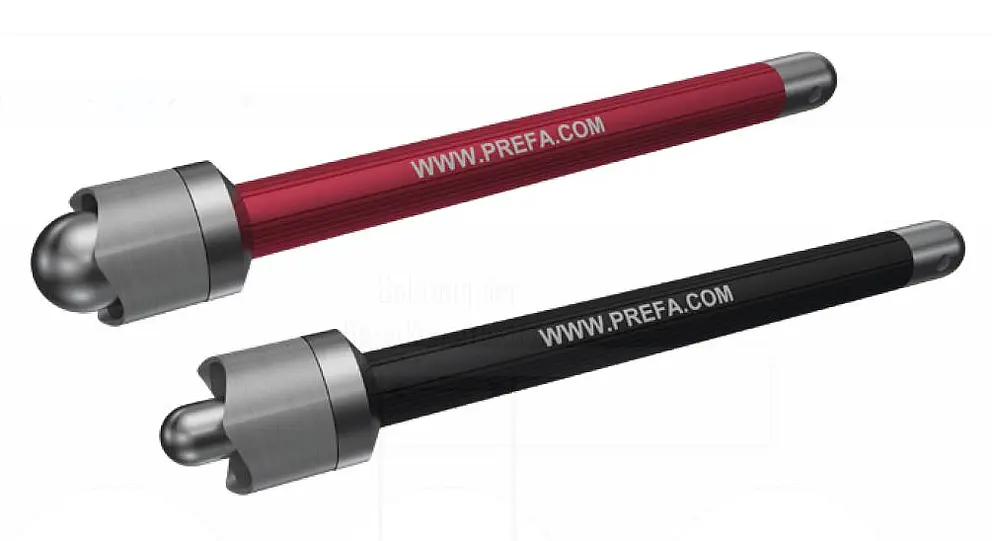

Lehce nařízněte ochrannou fólii kolem vyvrtaného otvoru pomocí vyřezávače fólie PREFA (⌀ 5,1 mm a ⌀ 9,5 mm), aby bylo možné po dokončení montáže ochrannou fólii bez námahy stáhnout. V opačném případě se může stát, že fólie bude sevřena mezi deskou a spodní stranou hlavy nýtu, což ztíží její stažení.
Upozornění

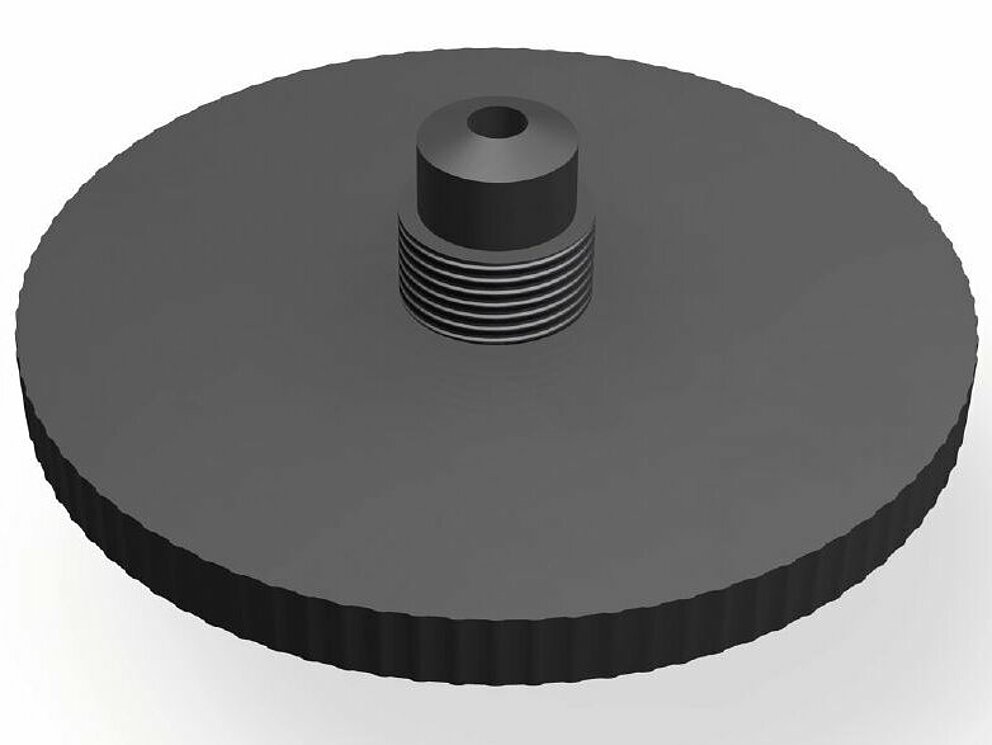

Při nýtování, bez ohledu na to, zda jde o pevný nebo posuvný bod, vždy používejte odpovídající plochou nýtovací špičku, aby se zabránilo deformaci povrchu a byla zajištěna kluznost desky (roztažnost materiálu).

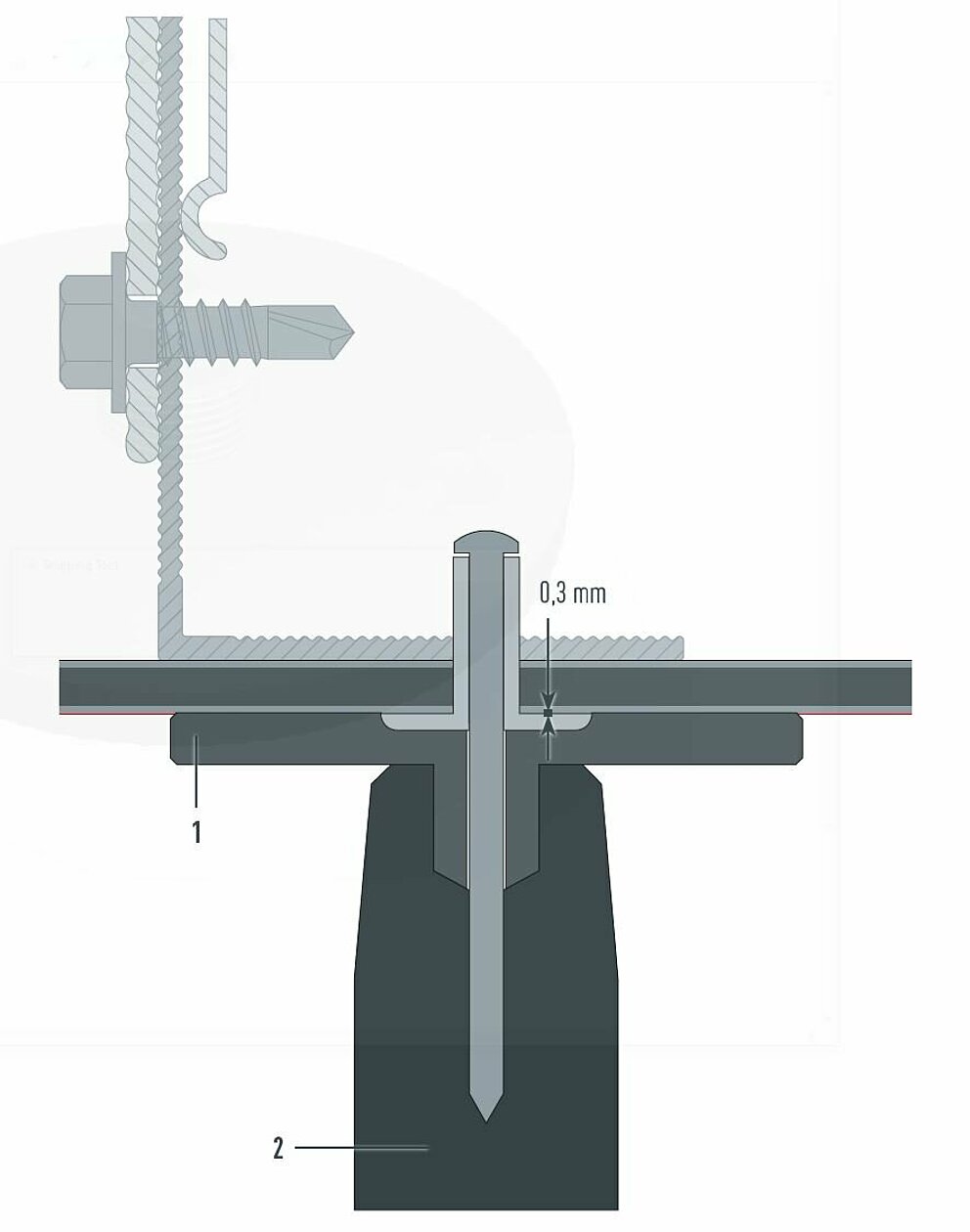

Plochá nýtovací špička se našroubuje na běžné nýtovací kleště (nebo nýtovací přístroj) se závitovým připojením M10×1 mm.
1 plochá nýtovací špička |
2 Nýtovací kleště |

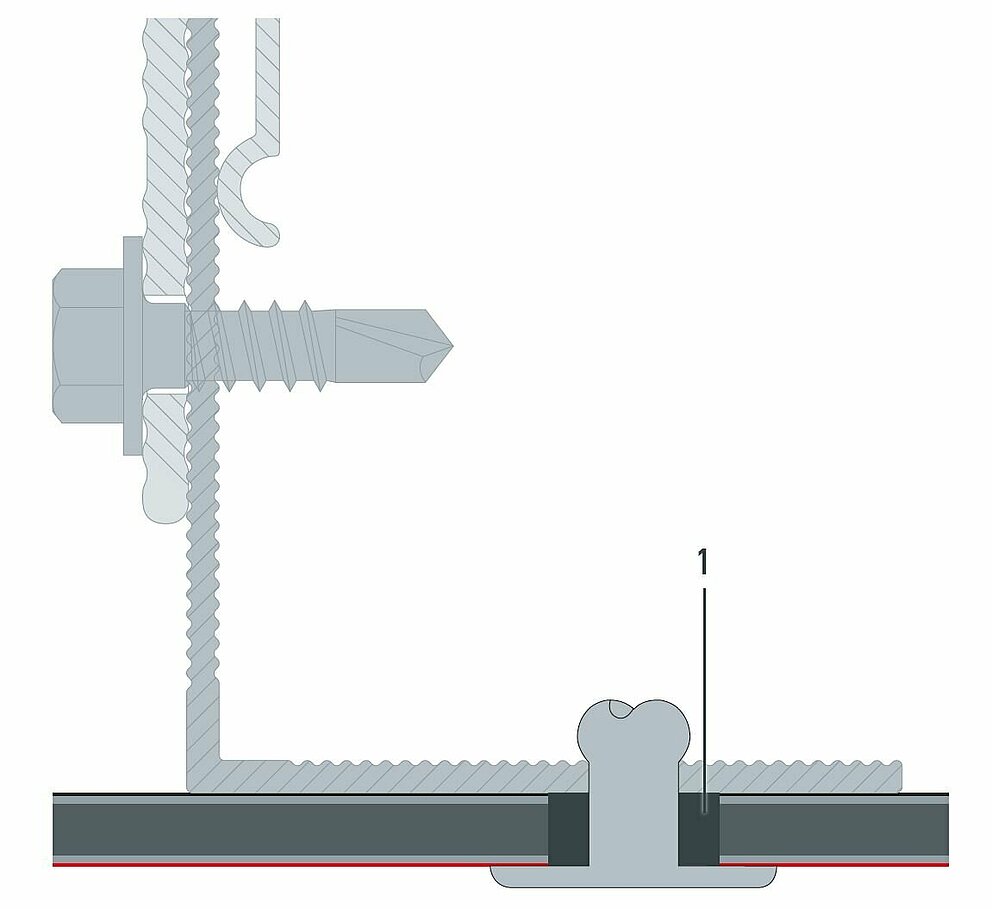

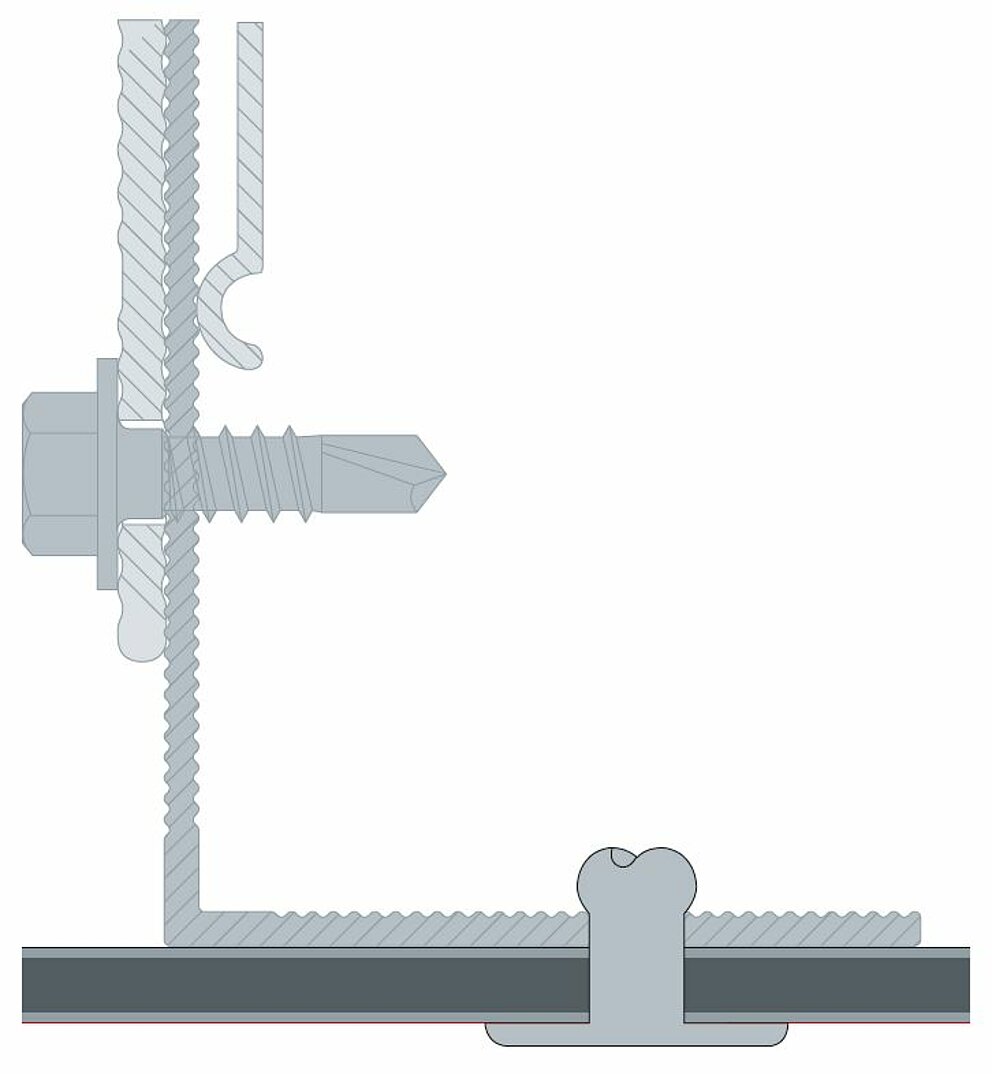

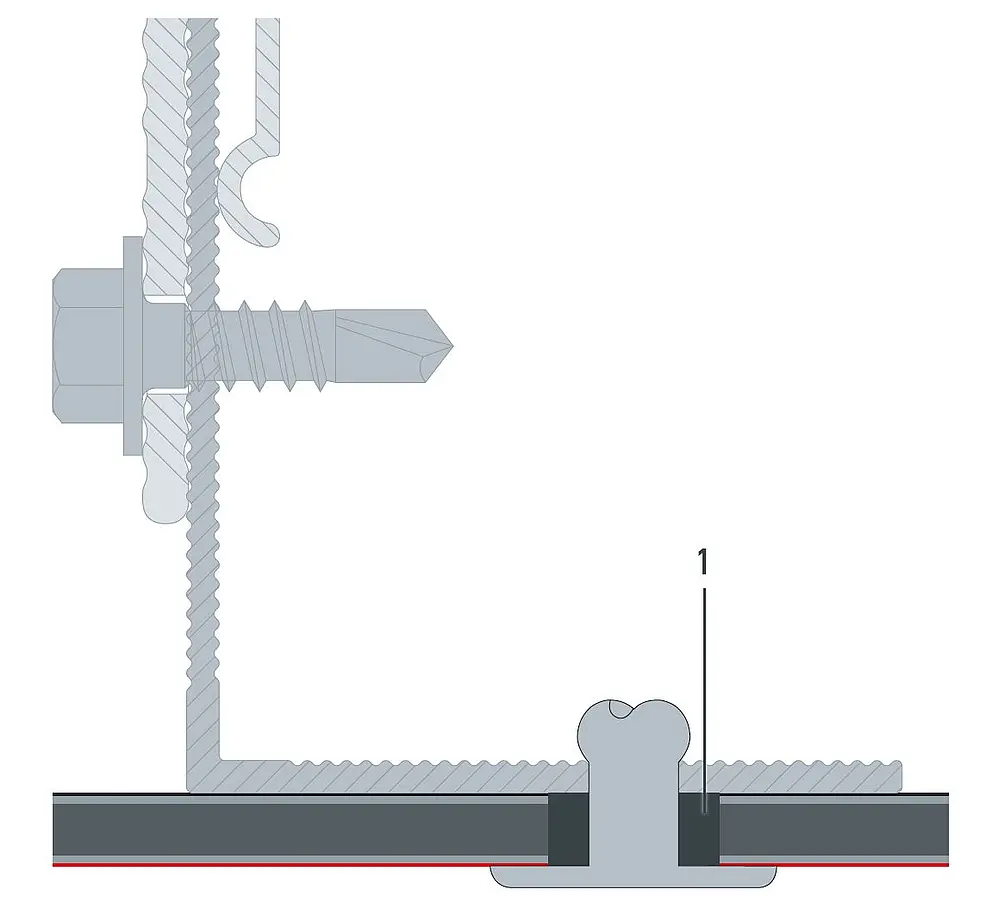

Pevný bod
V tomto případě není možné posunutí desky, protože PREFABOND hliníková kompozitní deska je v tomto bodě pevně spojená se spodní konstrukcí.
K tomuto účelu se desky předvrtají vrtákem ⌀ 5,1 mm nebo ⌀ 9,5 mm.
Spodní konstrukce se vždy předvrtává s velikostí otvoru ⌀ 5,1 mm.

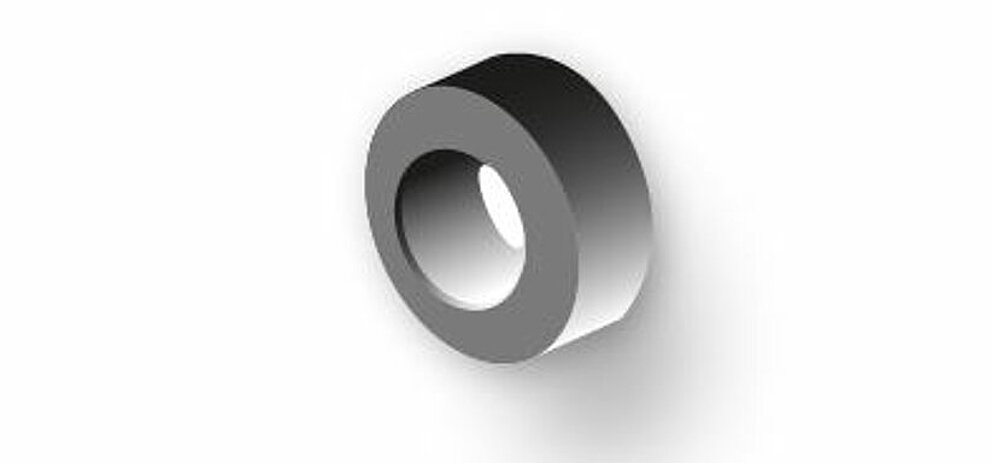

1 fixační vložka |

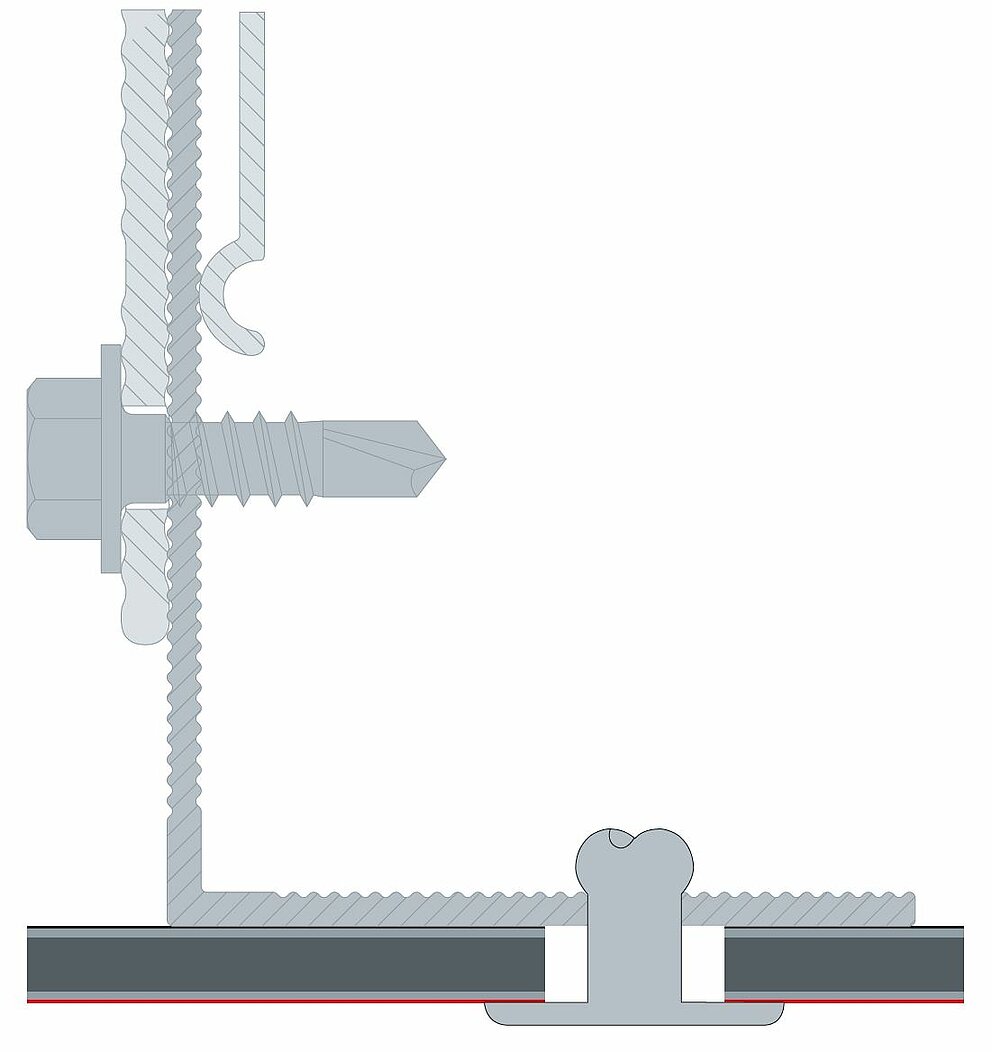

posuvný bod

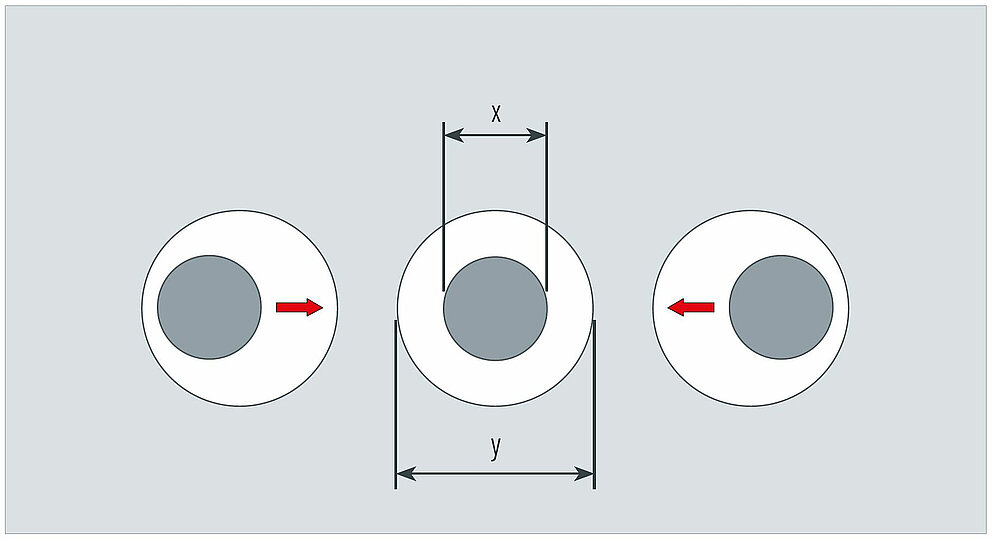

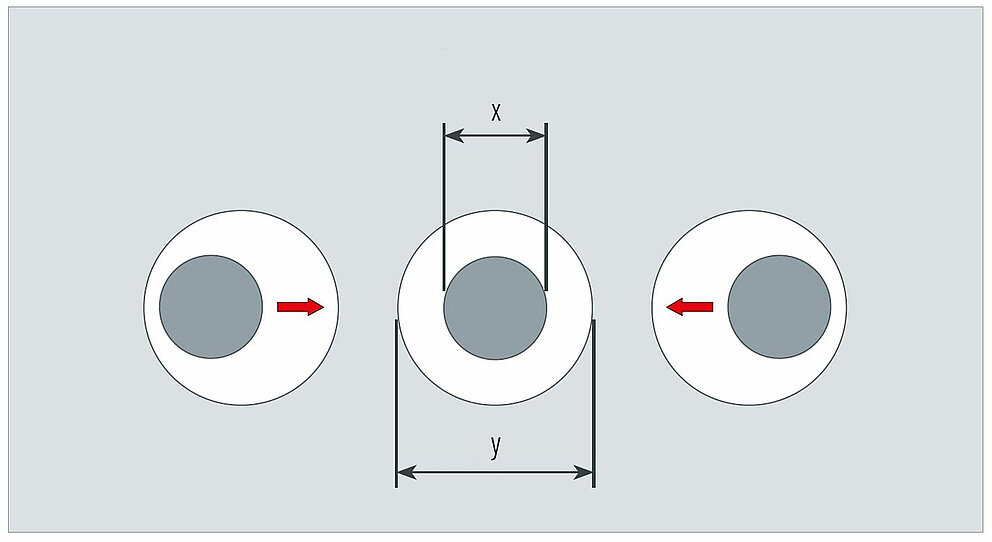

Vrtaný otvor je větší než průměr upevňovacího prostředku. Všechny kotvicí otvory v desce se předvrtají vrtákem ⌀ 9,5 mm. Spodní konstrukce se vždy předvrtává s velikostí otvoru ⌀ 5,1 mm. Pouze tak je posuvný bod schopen kompenzovat teplotní roztažnost materiálu desky.

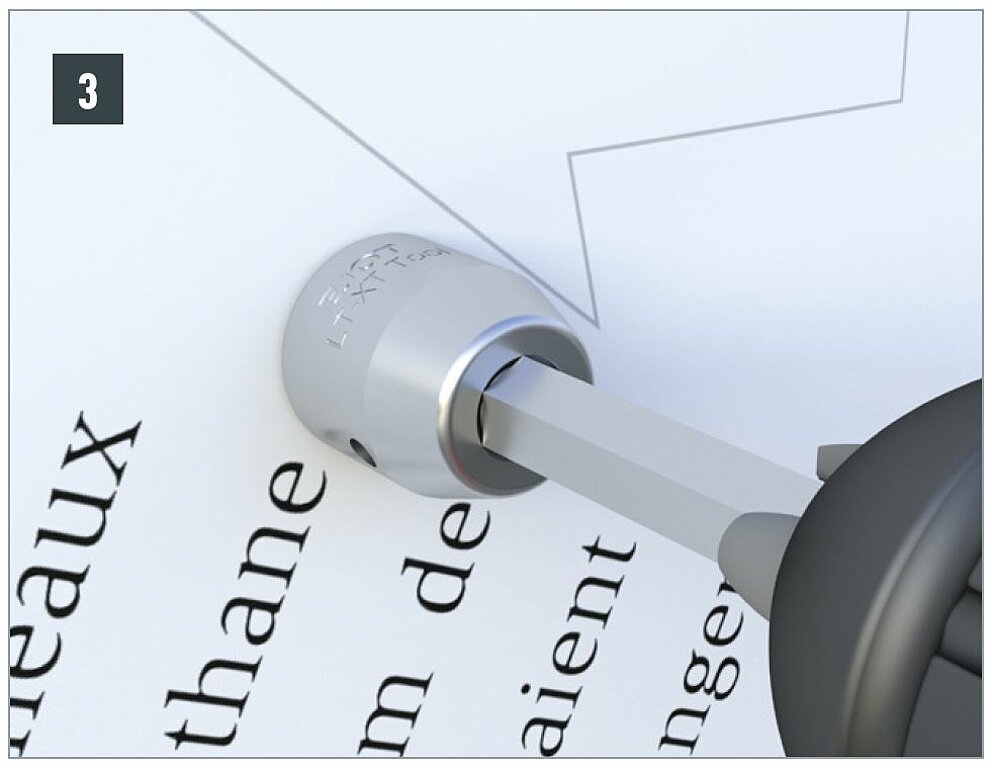

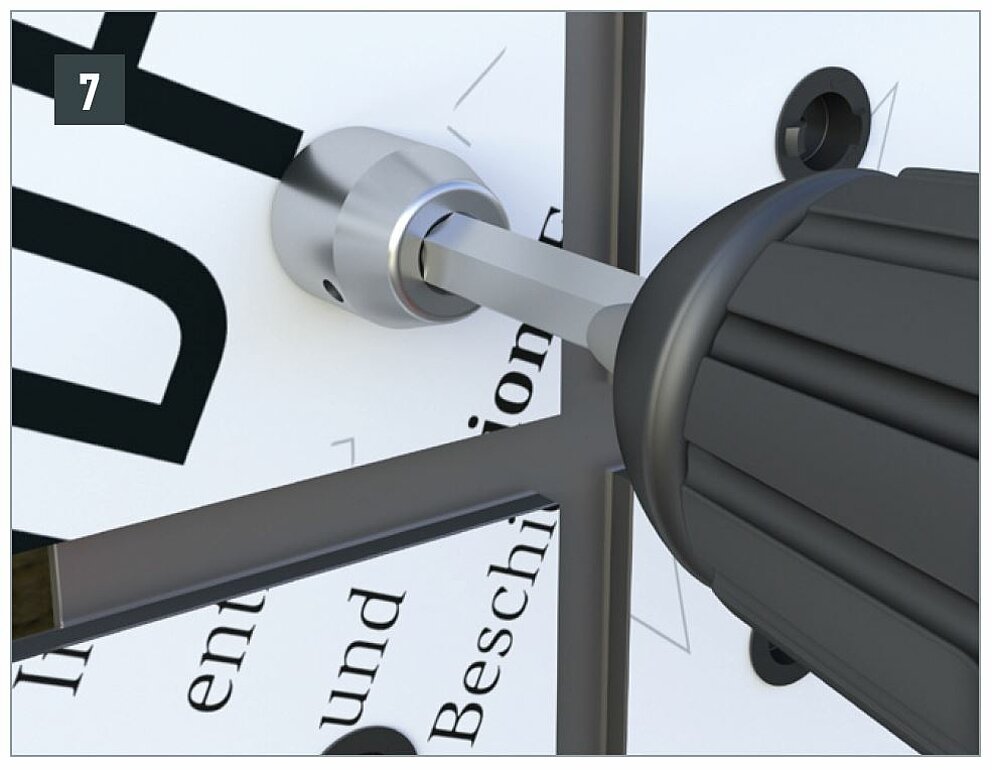

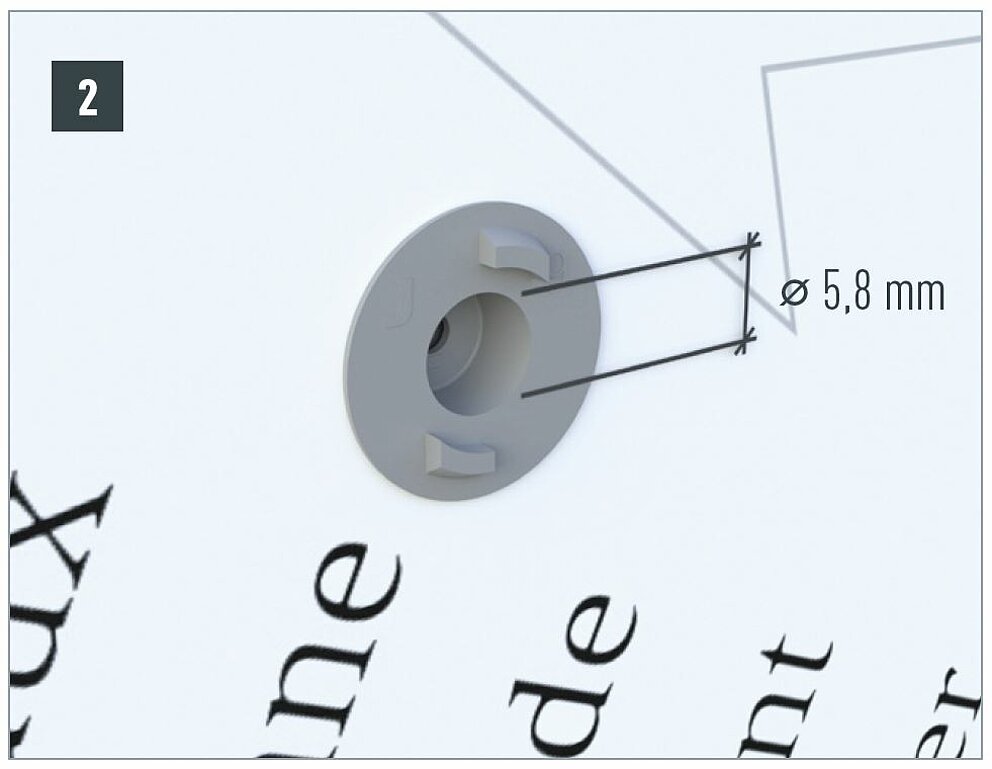

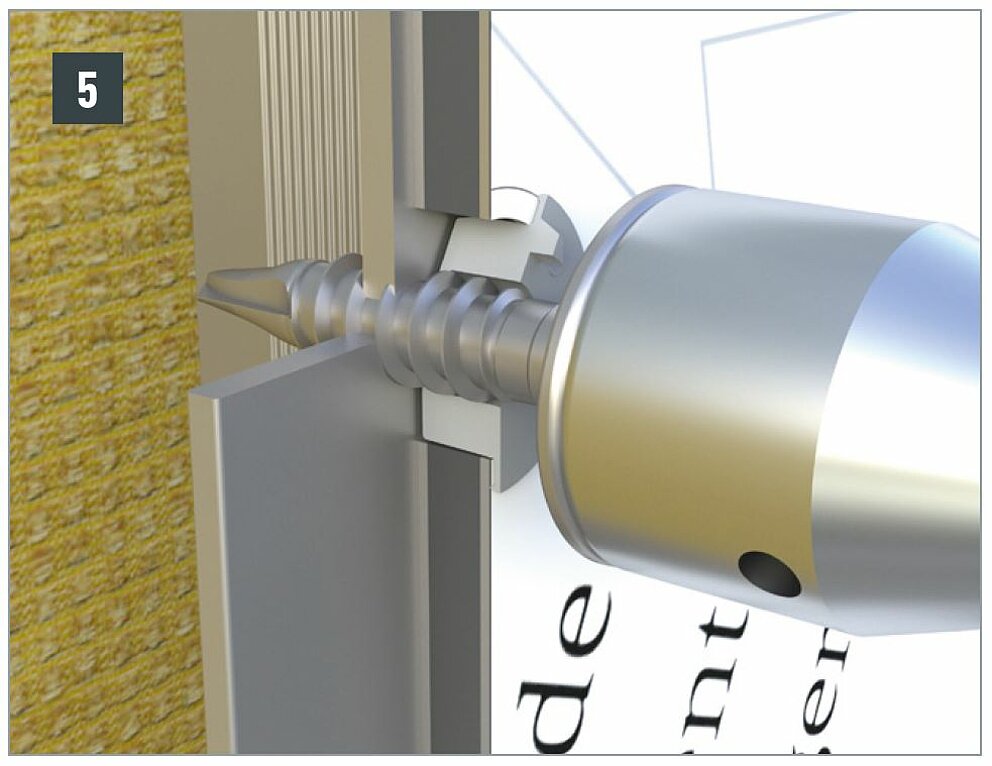

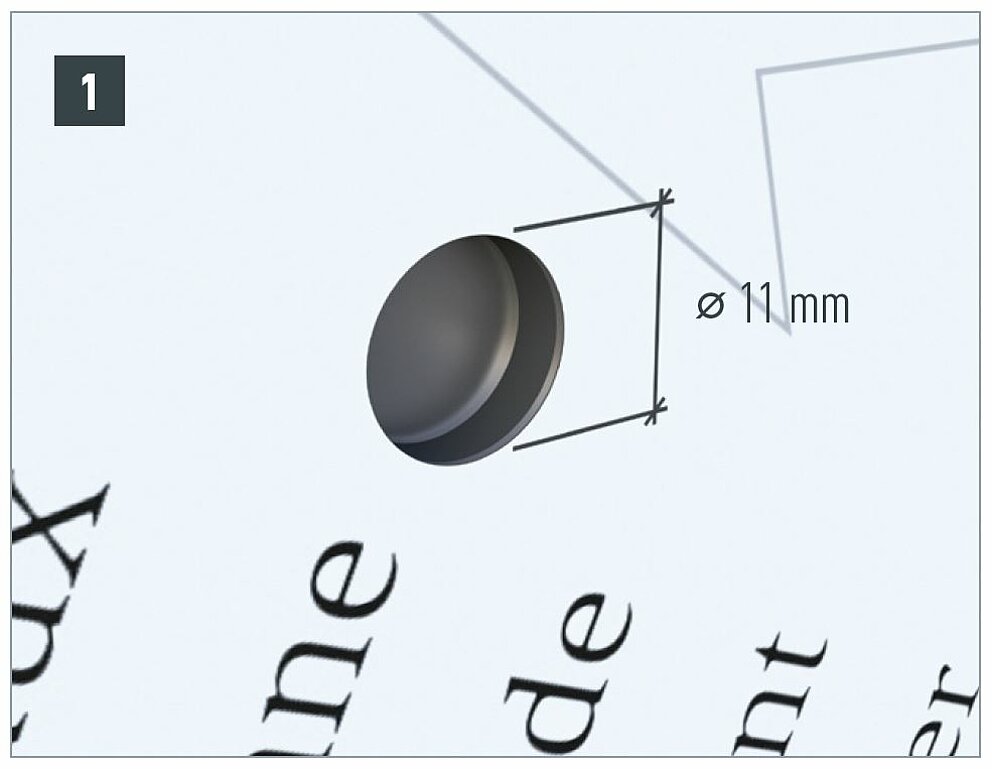

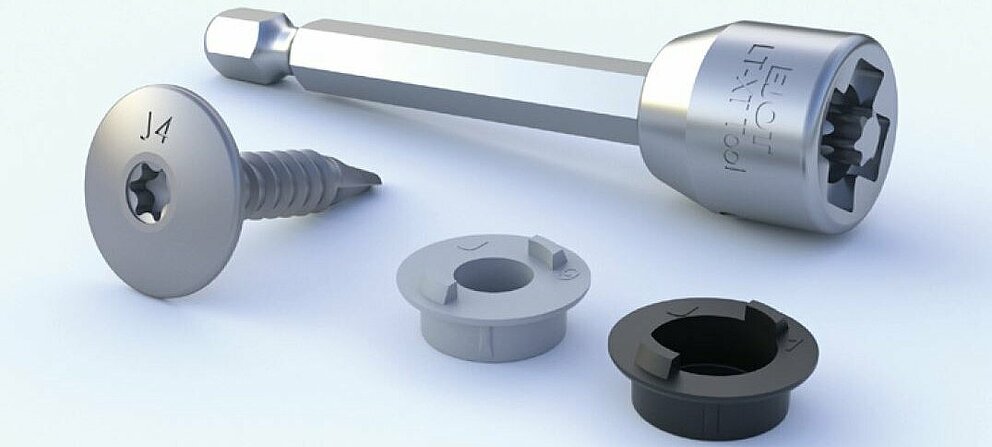

Mechanický systém kotvení šroubovaný se skládá z fasádního šroubu, speciálního bitu LT-XT TOOL TX 25 a z kompatibilních pevných a posuvných vložek.

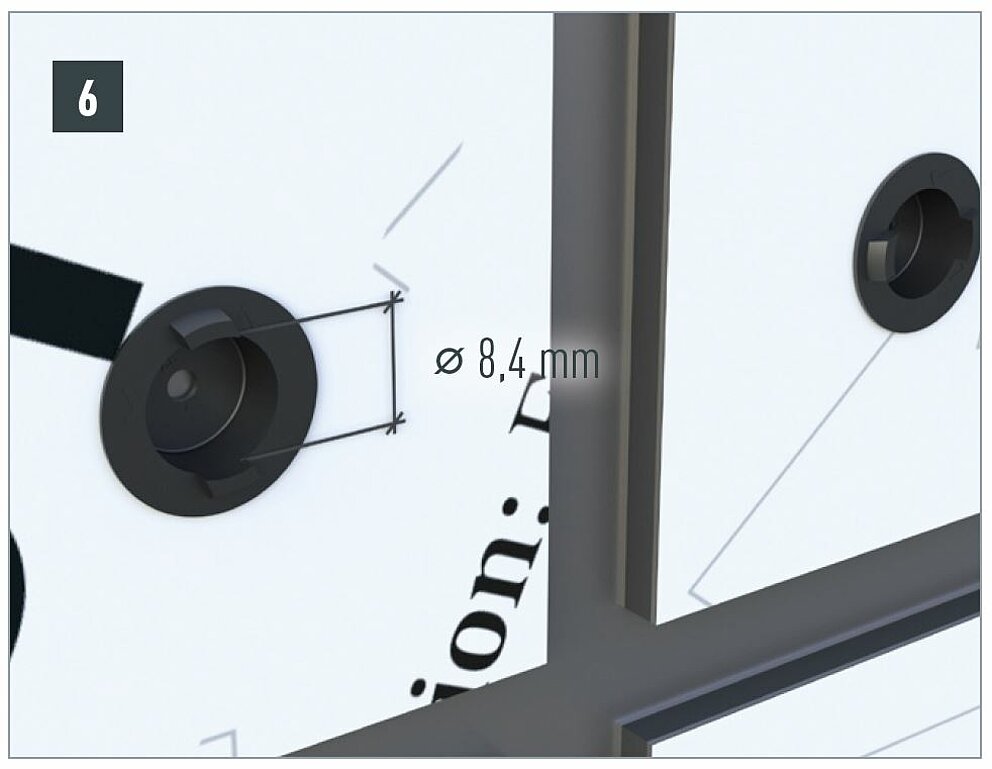

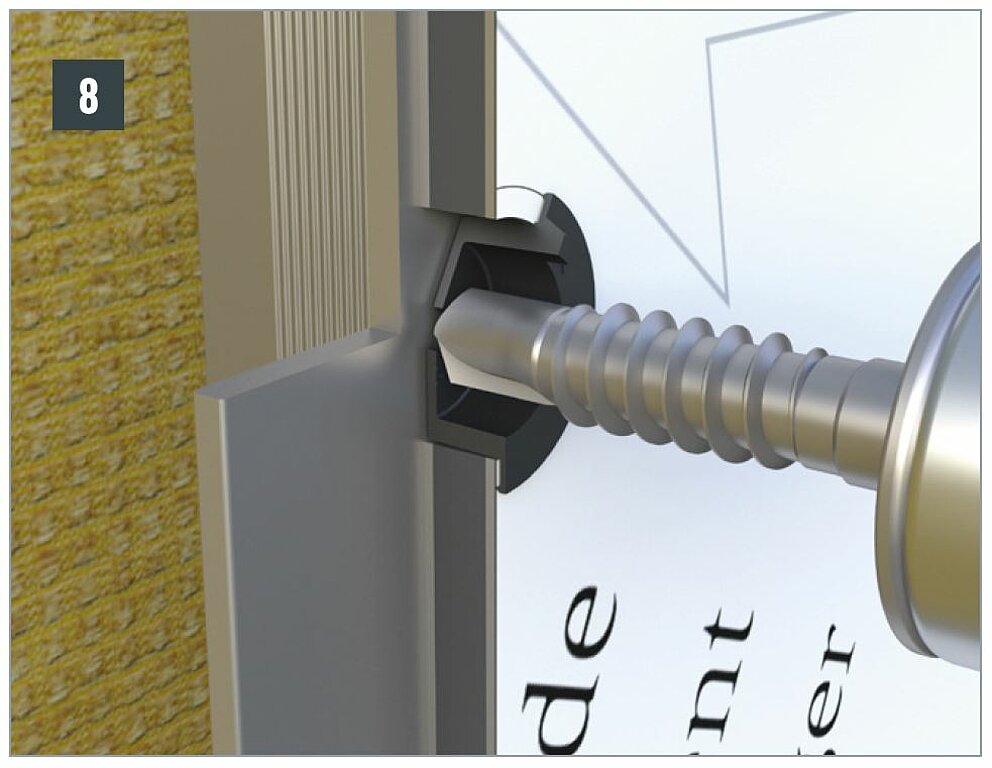

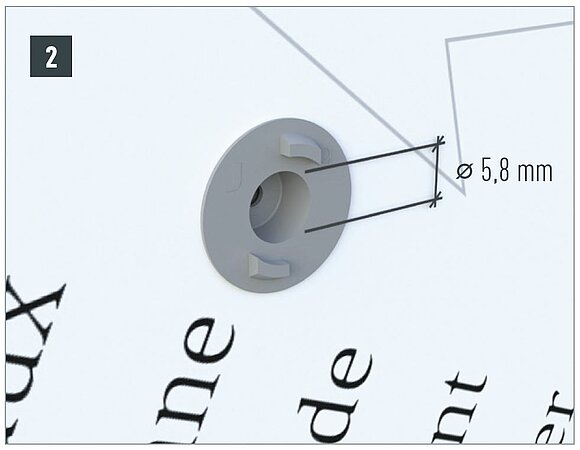

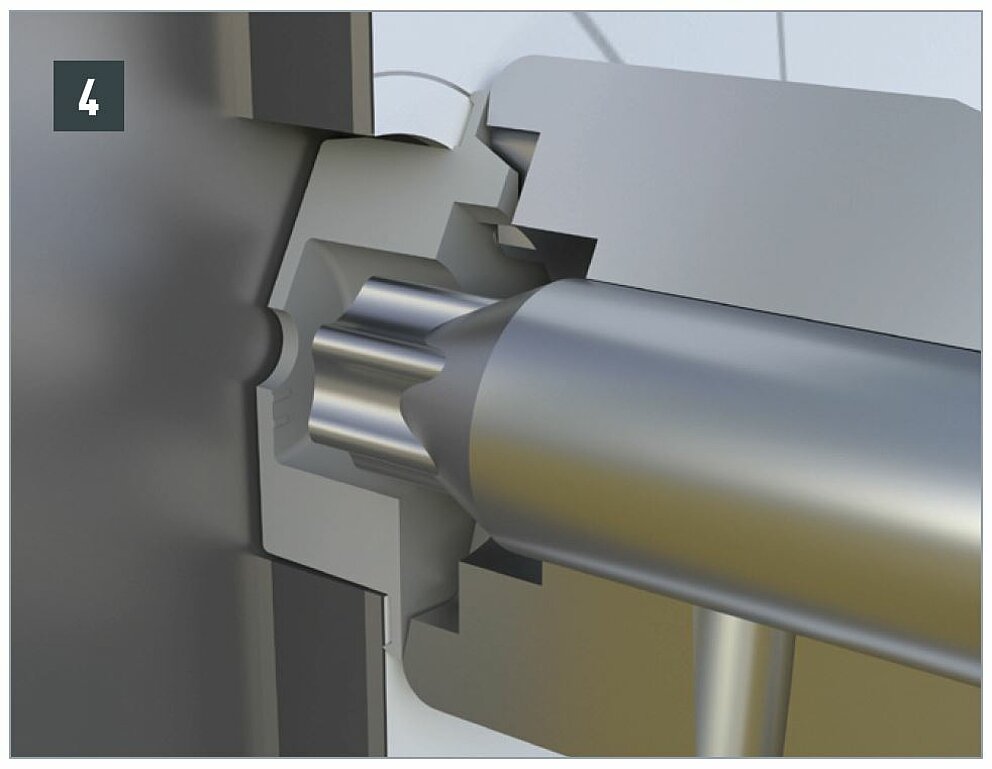

Aby se dosáhlo souosého vrtání spodní konstrukce, používejte výhradně středicí vložku pro pevné a posuvné body kompatibilní se systémem kotvení.
Pevný bod
posuvný bod

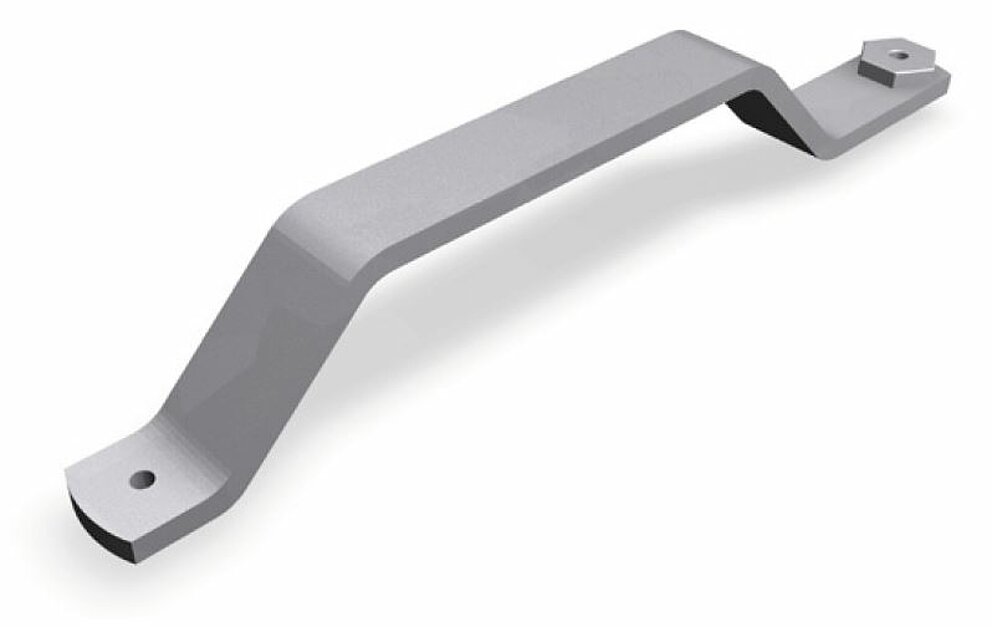

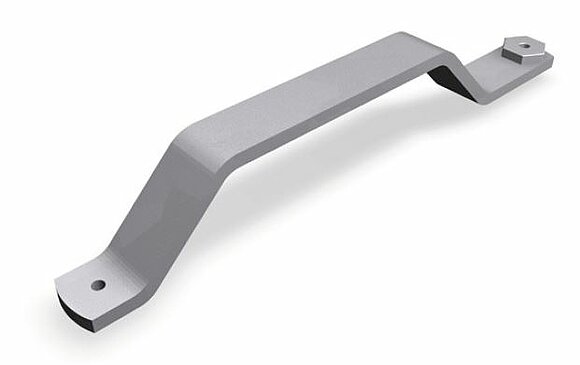

Pro dosažení středového vrtání spodní konstrukce používejte výhradně odpovídající přípravek pro předvrtání kotvících otvorů, který přenáší střed vrtaného otvoru kompozitní desky na dřevěnou spodní konstrukci.

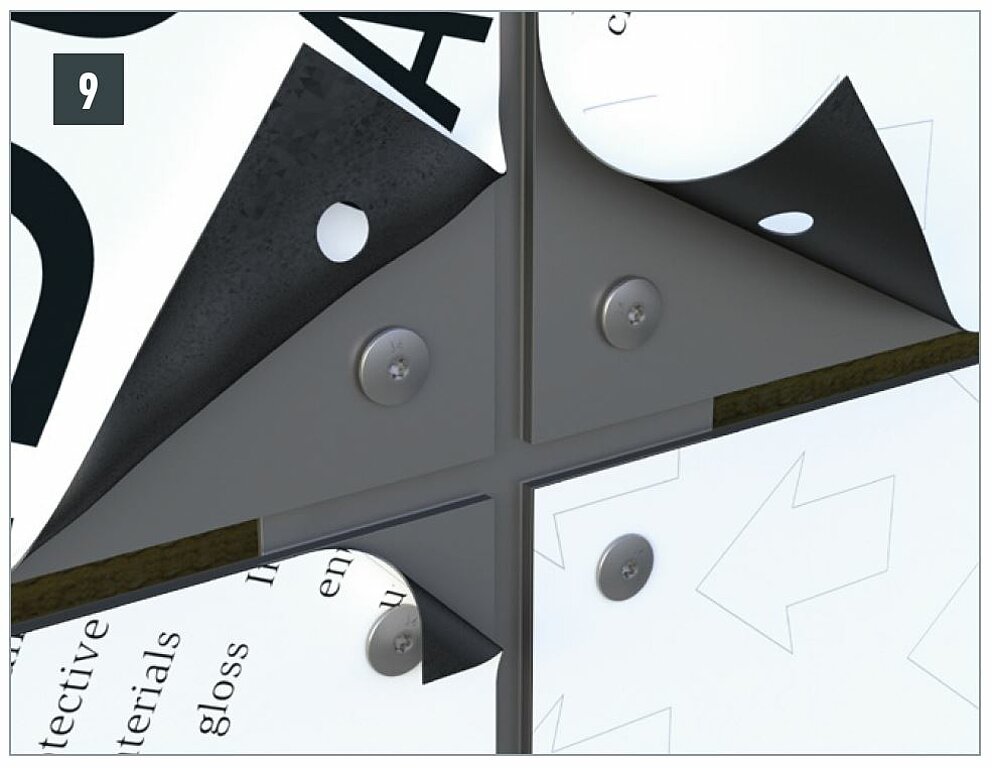

Lehce nařízněte ochrannou fólii kolem vyvrtaného otvoru pomocí vyřezávače fólie PREFA ⌀ 9,5 mm, aby bylo možné po dokončení montáže ochrannou fólii bez námahy stáhnout. V opačném případě se může stát, že fólie bude sevřena mezi deskou a spodní stranou hlavy šroubu, což ztíží její stažení.

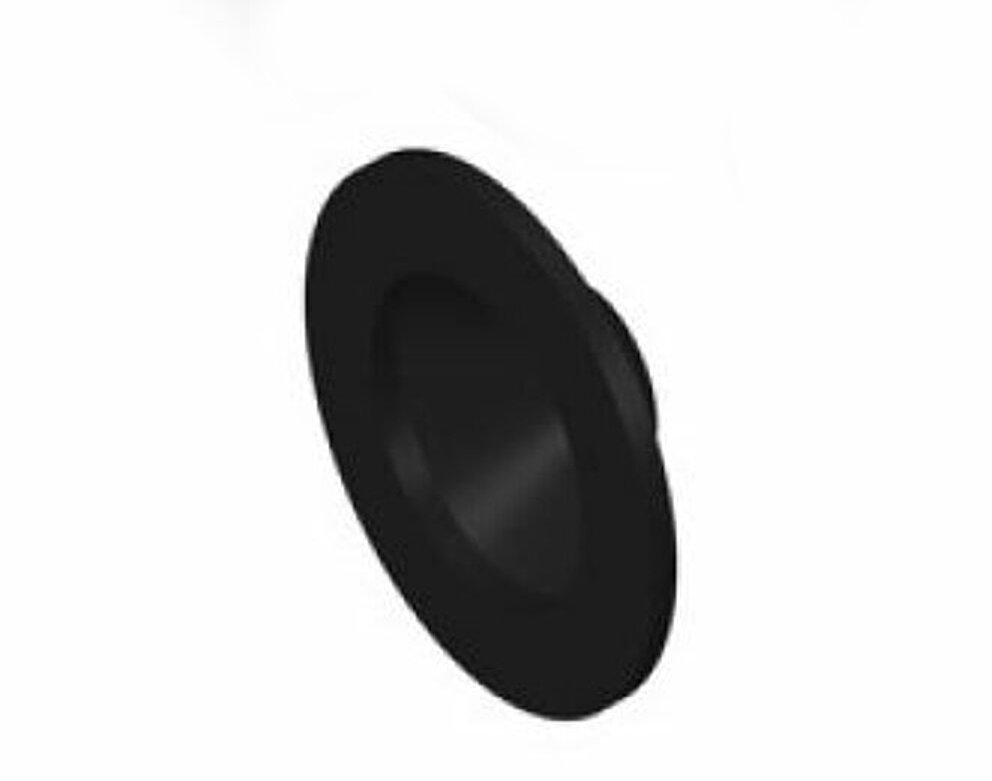

Velikost otvoru v kotvicích bodech je vždy ⌀ 9,5 mm, bez ohledu na to, zda jde o pevný nebo posuvný bod. Dřevěná spodní konstrukce se pomocí přípravku pro předvrtání kotvících otvorů pro dřevěné spodní konstrukce ⌀ 9,5 mm předvrtá na ⌀ 3,3 mm, aby se umožnil jak kolmý a středový průnik šroubu, tak i předešlo vyštípnutí hranolu. Poté vtlačte do každého vyvrtaného otvoru těsnící podložku, bez ohledu na to, zda jde o pevný nebo posuvný bod.
Upozornění
Aby byla dřevěná spodní konstrukce chráněna před vnikající vodou, je důležité opatřit všechny svislé nosné profily těsnicí páskou EPDM. Ta musí na každé straně přesahovat hranol min. o 5 až 10 mm.

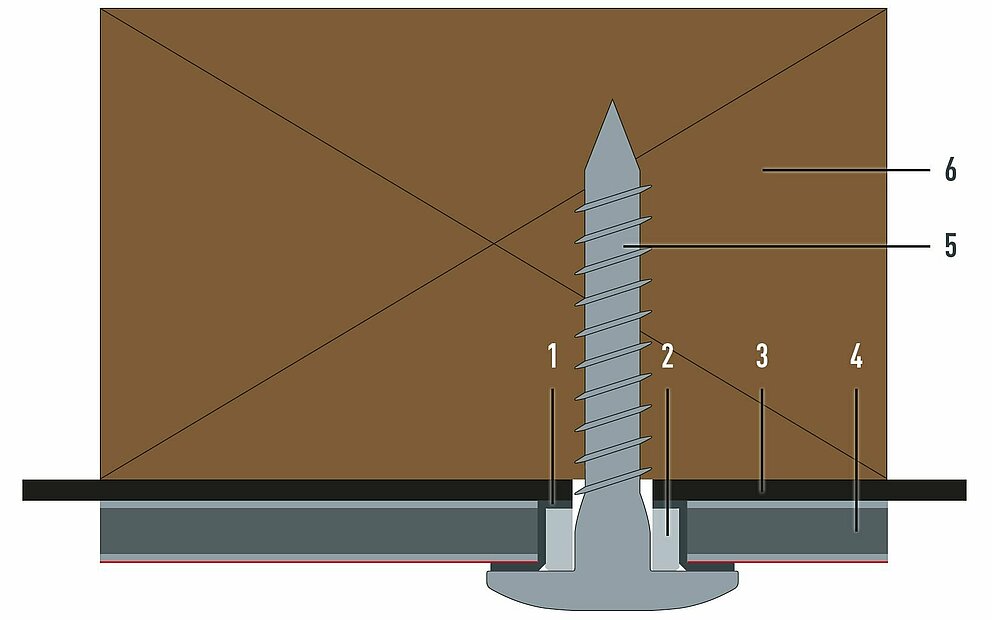

Pevný bod

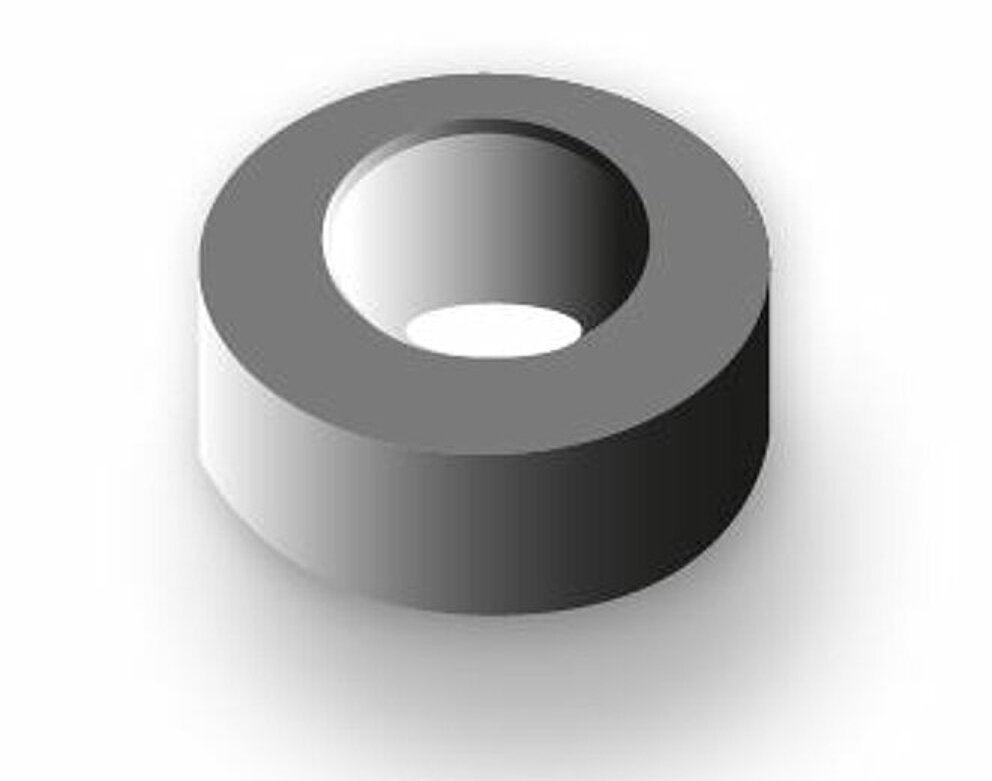

Protože je v tomto bodě PREFABOND hliníková kompozitní deska pevně spojená s dřevěnou spodní konstrukcí, je díky pevnému bodu zabráněno posunu desky. Pro vytvoření pevného bodu vtlačte do vrtaného otvoru fixační vložku ⌀ 8,5 mm na ⌀ 5,1 mm. V dalším kroku lze šroub zašroubovat.
1 těsnící podložka |
4 PREFABOND |
Upozornění
Dotáhněte šroub mírným utahovacím momentem tak, aby sice šroub desku spolehlivě držel v její poloze, avšak aniž by vytlačil těsnící podložku spod hlavy šroubu.

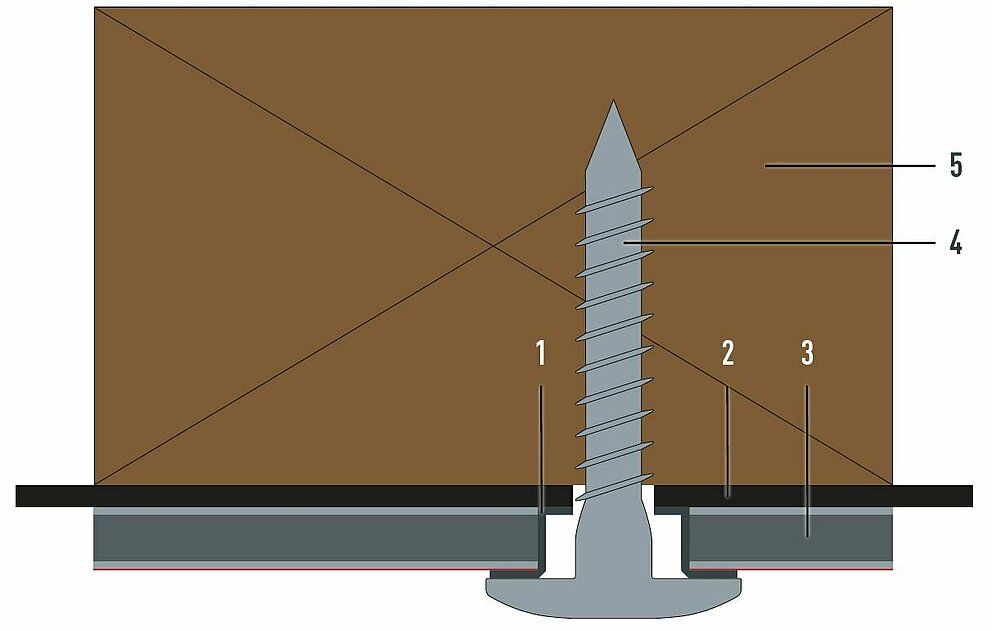

posuvný bod
Při mechanickém kotvení na dřevěné spodní konstrukci se posuvný bod realizuje obdobně jako pevný bod. Jediný rozdíl spočívá v tom, že se do těsnící podložky nevkládá žádná vložka.
1 těsnící podložka |

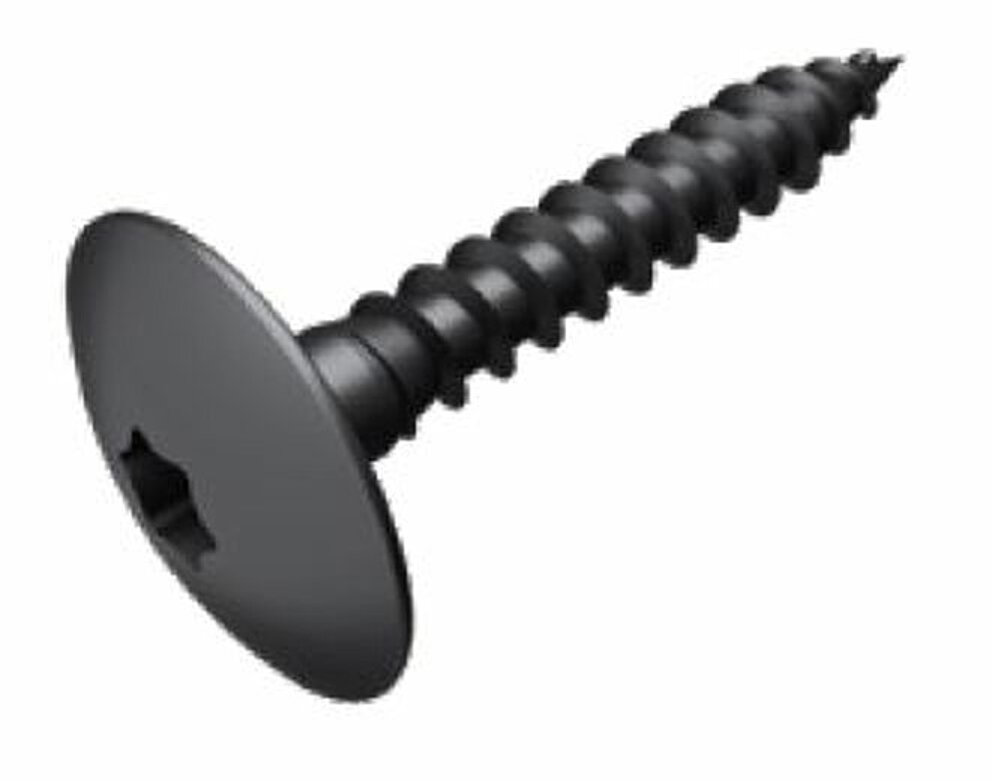

4 fasádní vrut |

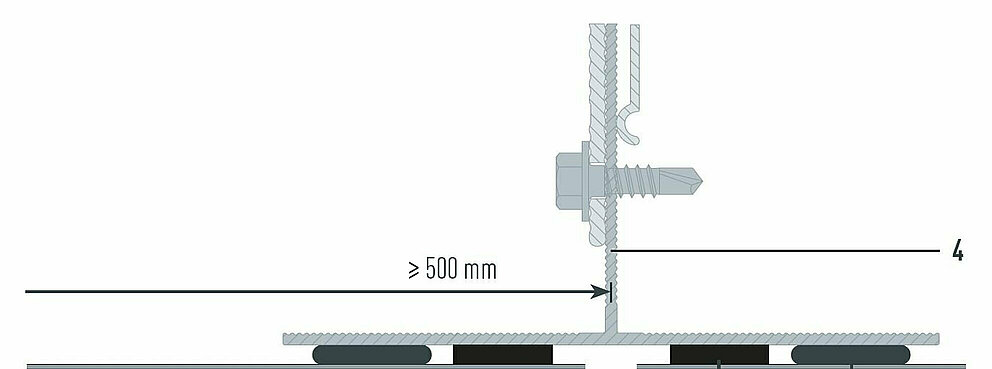

1 Lepidlo (proužek lepidla) |
3 PREFABOND |
U spodní konstrukce je třeba zohlednit následující body:
U lepicího systému je třeba zohlednit následující body:
U PREFABOND hliníkové kompozitní desky je třeba zohlednit následující body:

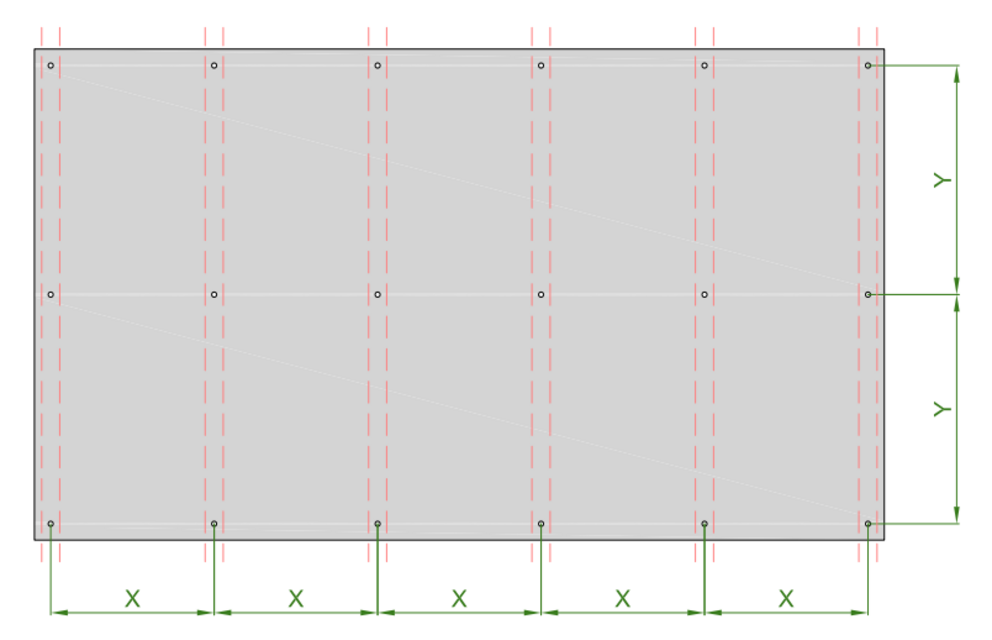

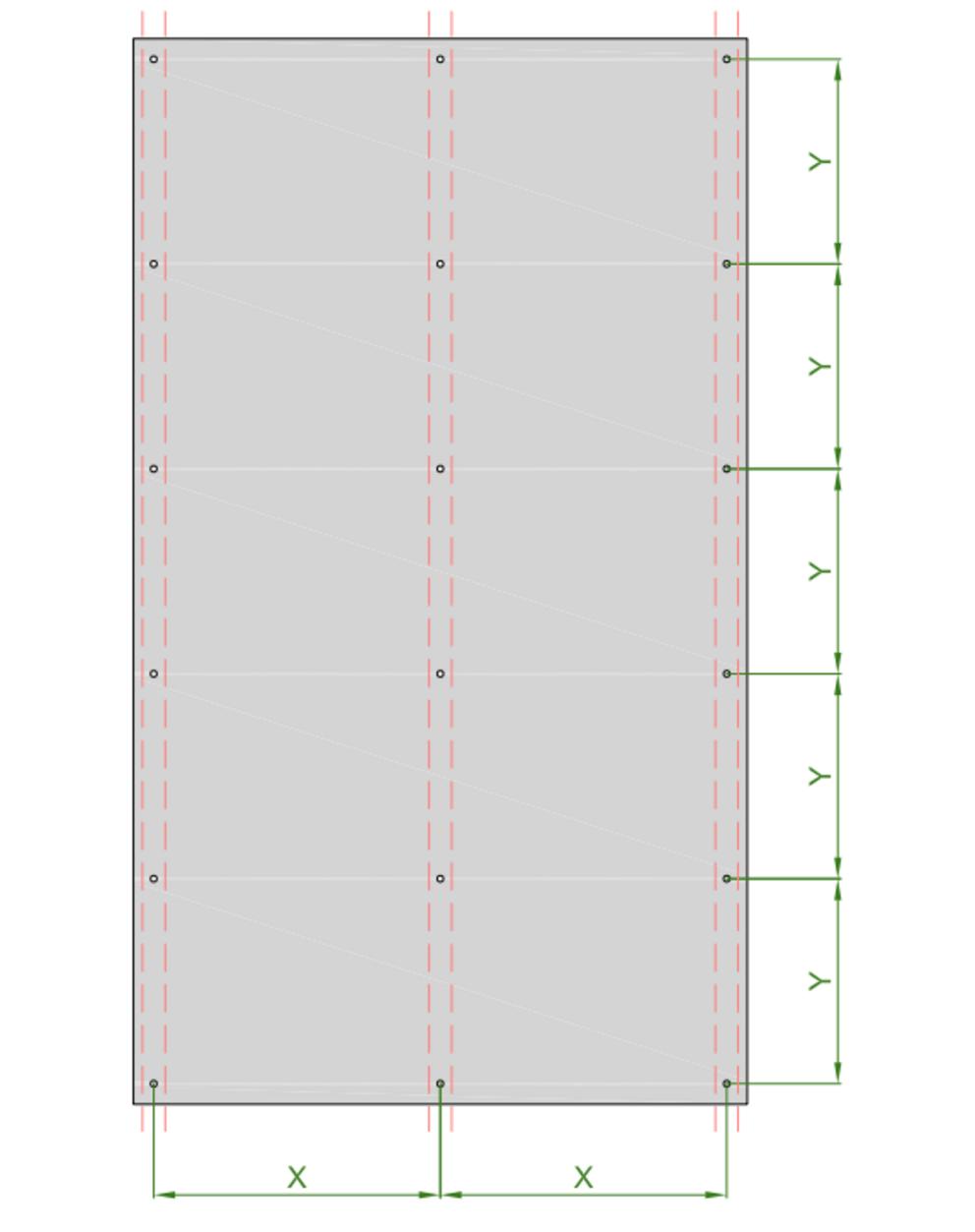

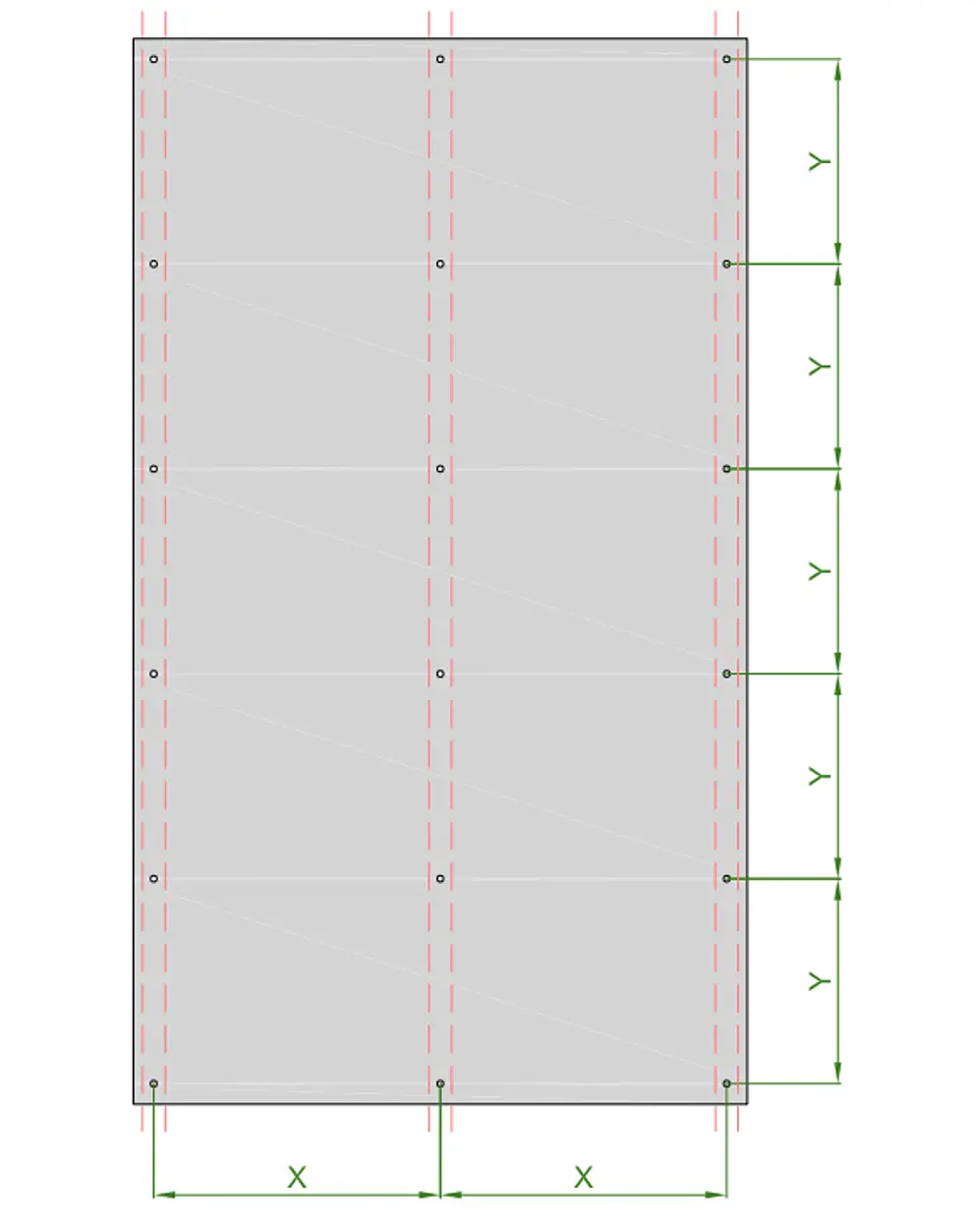

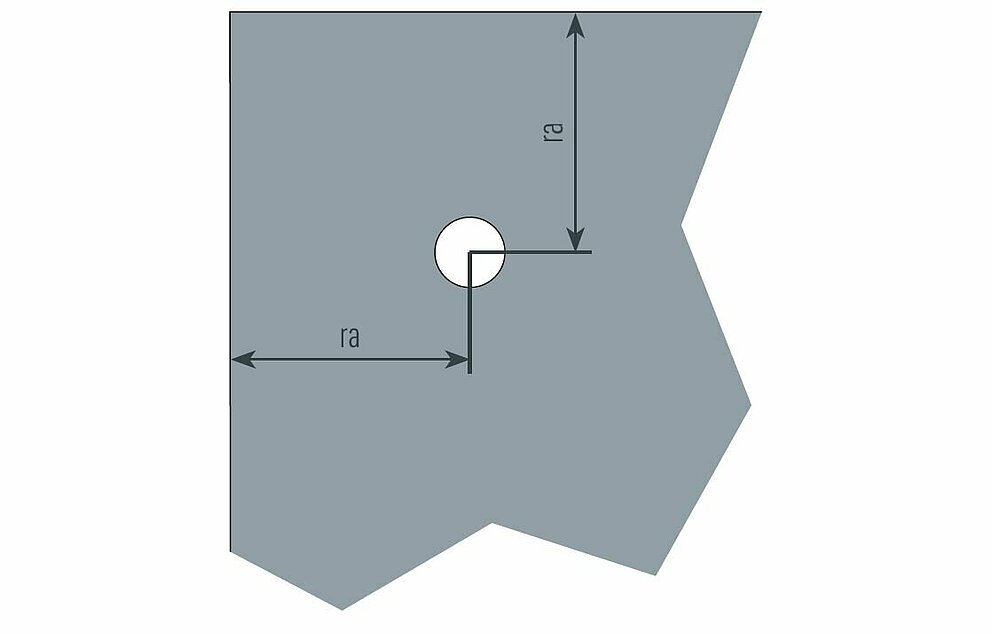

Horizontální rozteče [X] vertikálních nosných profilů vyplývají ze statických požadavků. Individuální plánování zaměřené na daný objekt je nevyhnutelné!
Y … (podél nosného profilu) = max. 500 mm
X … osová vzdálenost nosných profilů (mechanické kotvení) = max. 800 mm
X … osová vzdálenost nosných profilů (lepené kotvení) = dle pokynů výrobce lepidla
Společnost PREFA doporučuje volit rozteče spodní konstrukce při mechanickém kotvení ne větší než 800 mm. Při lepeném kotvení je nutné dodržet rozteče spodní konstrukce podle pokynů výrobce lepidla. Jinak může v závislosti na barvě, stupni lesku a dopadu světla docházet při vizuálním posouzení k vlnitosti.
PREFABOND hliníkové kompozitní desky mohou být na podhledech mechanicky kotveny i lepeny. Doporučuje se nepřekračovat rozteč kotevních lišt v rastru 500 × 500 mm.
Upozornění
Zvolí-li se příliš velká rozteč, může se v závislosti na barvě, stupni lesku a dopadu světla projevit bombírování desky.
