Obložení balkónu

Obkladové materiály obsažené v této montážní směrnici byly testovány na odolnost proti tvrdému a měkkému rázovému namáhání v souladu s následujícími normami a pokyny. Technické údaje v tomto dokumentu vycházejí z těchto pokynů a odpovídajících zkoušek:

Směrnice ETB „Konstrukční díly na ochranu proti pádu z výšky", verze: 1985
EN 12600:2002
ÖN B 5371:2011

Kromě montážních pokynů pro obložení balkónů PREFA je nutné dodržovat následující pokyny:

Všechny národní předpisy, nařízení, normy, právní ustanovení (např. ustanovení o výškách zábradlí, přístupových pomůckách, maximálních přípustných velikostech otvorů v materiálu, požární ochraně, statice atd.).
Montážní příručka PREFA pro hliníkovou kompozitní desku PREFABOND
Montážní příručka PREFA pro lisované profily

Rámová konstrukce a obložení balkónu musí být chráněny proti korozi a u vybraných materiálů je nutné zabránit případné kontaktní korozi.

Kotevní prvky použité pro montáž (do betonu, zdiva atd.) musí být dimenzovány v souladu s obvyklým místním zatížením větrem a statickými požadavky.

Doklady musí být předloženy stavebníkem jak pro novostavby, tak pro rekonstrukce a musí být v souladu s platnými předpisy a nařízeními.

Ke kotvení obložení balkónů PREFA se smí používat pouze následující nýty se zvýšenou pevností v tahu, které byly potvrzeny zkouškami:

Nerezové fasádní nýty PREFA SSO-D15-∅ 5 × 9,5 mm z ušlechtilé oceli INOX

Rozsah spojování nýtů je 4 až 9,5 mm.

Ke kotvení hliníkových kompozitních desek PREFABOND pomocí balkonového nýtu PREFA je třeba použít odpovídající plochou nýtovací špičku pro balkonový nýt PREFA.

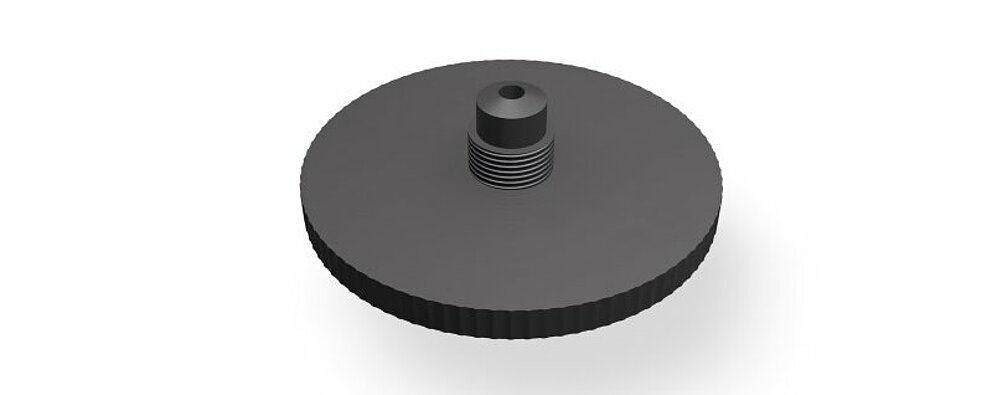

Das zugehörige Plattenmundstück für die Balkonniete. Eignet sich zur Montage von PREFABOND Aluminium Verbundplatten

Plochá nýtovací špička PREFA pro balkónový nýt

K montáži doporučujeme nýtovací kleště na slepé nýty s tažnou silou 10 000 N, například Accubird PRO od firmy Gesipa.

Důležité upozornění

Standardní hliníkové fasádní nýty nejsou pro obložení balkónů povoleny, protože mají příliš nízkou pevnost v tahu.

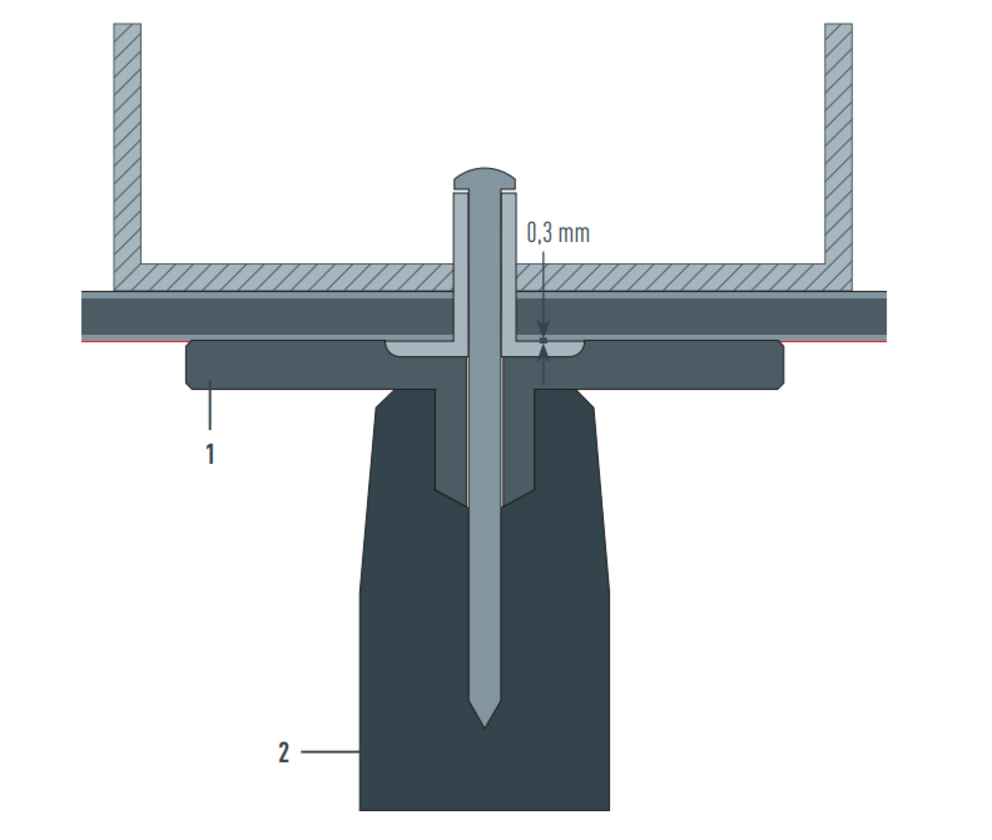

Balkonový nýt PREFA

1 PREFA plochá nýtovací špička

2 Nýtovací kleště

Maximální velikost desky 1 500 × 3 000 mm
Pozinkovaná ocelová rámová konstrukce: minimálně 60 × 60 × 2 mm (nebo staticky srovnatelná)

eh = rozteč PREFA nerezových fasádních nýtů maximálně 480 mm B = rozpětí rámové konstrukce maximálně 800 mm ra = okrajová vzdálenost minimálně 25 mm, resp. maximálně 50 mm

eh = rozteč nerezových fasádních nýtů maximálně 480 mm B = rozpětí rámové konstrukce maximálně 800 mm ra = okrajová vzdálenost minimálně 25 mm, resp. maximálně 50 mm

Upozornění

Rozpětí rámové konstrukce musí být staticky zkontrolováno s ohledem na zatížení, které na ni působí.

Obložení balkónu

VŠEOBECNÉ INFORMACE

Platné směrnice

Technické poznámky k balkonům

šroub

Spodní konstrukce – Maximální vzdálenosti kotvení a okrajů

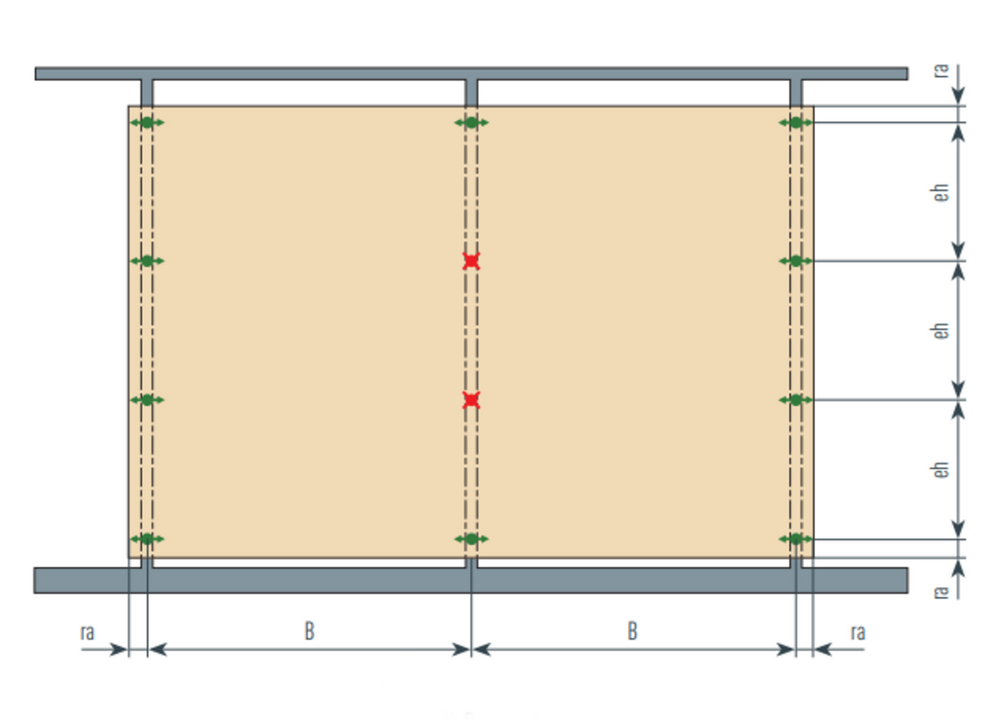

PREFABOND na vertikální rámové konstrukci

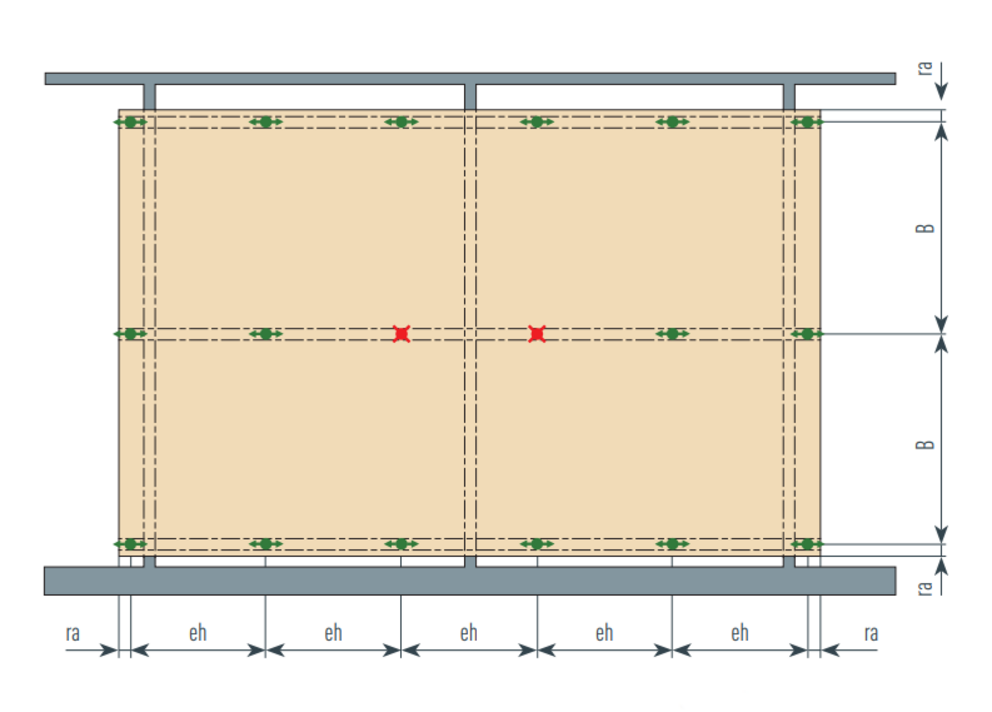

PREFABOND na horizontální rámové konstrukci
