A2 jádro

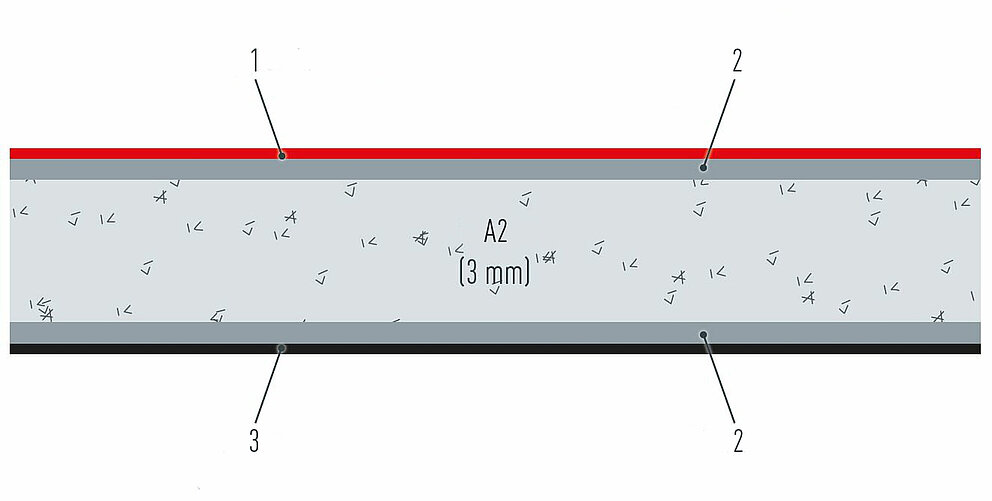

1. Povrchová úprava Coil-Coating 2. hliník (0,5 mm) 3. primer (ochranný lak)

Skladba PREFABOND hliníkové kompozitní desky s A2 jádrem

	Norma	Jednotka	Hodnota
Celková tloušťka	—	[mm]	4 (±0,2)
Tloušťka krycího plechu	—	[mm]	0,5
Tloušťka jádra	—	[mm]	3
Šířka	—	[mm]	1 000 \| 1 250 \| 1 500 \| 1 750 \| 2 015 (±2,0)
délka	—	[mm]	max. 7 300 (±4,0)
Tolerance ohybu	—	mm/m	max. 0,5 % (5,0 mm/m) délky a/nebo šířky
Odchylka úhlopříček	—	[mm]	max. 5

	Norma	Jednotka	Hodnota
Hmotnost	—	kg/m²	8,4
Pevnost v tahu	ASTM E8	N/mm²	43
0,2 % mez roztažnosti	ASTM E8	N/mm²	41
Deformace při přetržení	ASTM E8	%	3,8
Modul pružnosti (E)	ASTM D393	kN/mm²	38,5
Teplota tepelné tvarové stálosti	ISO 75-2	°C	110
Tepelná roztažnost	ASTM D696	10⁶/°C	19

Třída reakce na oheň

A2-s1, d0 – nehořlavé

Země	Zkouška podle …	Výsledek a klasifikace
EU (platí v Evropě, Švýcarsko a Turecko)	EN 13823 \| EN ISO 1716 EN 13501‑1	Třída A2-s1, d0
Švýcarsko	VKF	RF1 (BKZ 6.3)
Rakousko	ÖNORM B 3800‑5	splněno

Země	Certifikace a schválení
Německo	Schválení stavebního dozoru – DIBt
Mezinárodní	Environmentální prohlášení o produktu (EPD)

Vlastnosti povrchové úpravy	Norma	2 vrstvy
Tloušťka povrchové úpravy	EN 13523‑1 ASTM D 7091	35 μm až 40 μm Přehled barev Standardní barvy Speciální barvy (Basics, Anodized)
Lesk	EN 13523‑2 \| ASTM D 523	Vysoký lesk, hedvábně matná, matná a MattXtrem
Odolnost proti korozi	EN 1396	Kategorie 4: Průmysl, extrémní podmínky \| moře a pobřeží (méně než 3 000 m vzdálenost od moře, v závislosti na topografii krajiny) \| vysoké UV záření a agresivní podmínky
Tvrdost tužky	EN 13523‑4 \| ASTM D 3363	> HB
Odolnost vůči rychlé deformaci	EN 13523‑5 \| ASTM D 2794	bez tvorby trhlin, bez odlupování
Přilnavost po vtlačení	EN 13523‑6 \| ASTM D 3359	100% přilnavost
Odolnost vůči Tvorba trhlin při ohybu	EN 13523‑7 \| ASTM D 4145	velmi dobrá flexibilita (0,5 T); závisí na slitině a stavu
Odolnost vůči solné mlze	EN 13523‑8 \| ASTM G 85	1.000 hod.
Odolnost vůči ponoření do vody	EN 13523‑9 \| ASTM D 870	3.000 hod.
Odolnost vůči vlhkosti	EN 13523‑25 \| ASTM D 2247	3.000 hod.
Odolnost vůči kyselinám: 10% roztok HCl (15 min při 23 °C) 20% roztok H2SO4 (18 hod při 23 °C Kyselina dusičná	AAMA 2605 ASTM D 1308	Kyselina chlorovodíková: žádný efekt Kyselina sírová: žádný efekt Kyselina dusičná: ΔE < 5 jednotek (s výjimkou některých modrých a metalických odstínů)
Odolnost vůči pracím prostředkům: 3% roztok VIGOR (72 hod při 30 °C)	AAMA 2605	žádný efekt
Vnější odolnost laku	45° jižní Florida EN 13523‑3 \| ASTM D 2244	Po 5 letech: Barevná odchylka od 5 do 10 jednotek (ΔE); podle odstínu
Odolnost proti křídování	45° jižní Florida ASTM D 4214	stupeň ≥ 8

Vlastnosti povrchové úpravy	Norma	3 vrstvy
Tloušťka povrchové úpravy	EN 13523‑1 ASTM D 7091	50 μm až 55 μm Přehled barev Speciální barvy (Effects, Wood, Mineral, Natural, Concrete)
Lesk	EN 13523‑2 \| ASTM D 523	Vysoký lesk, hedvábně matná, matná a MattXtrem
Odolnost proti korozi	EN 1396	Kategorie 4: Průmysl, extrémní podmínky \| moře a pobřeží (méně než 3 000 m vzdálenost od moře, v závislosti na topografii krajiny) \| vysoké UV záření a agresivní podmínky
Tvrdost tužky	EN 13523‑4 \| ASTM D 3363	> HB
Odolnost vůči rychlé deformaci	EN 13523‑5 \| ASTM D 2794	bez tvorby trhlin, bez odlupování
Přilnavost po vtlačení	EN 13523‑6 \| ASTM D 3359	100% přilnavost
Odolnost proti tvorbě trhlin při ohybu	EN 13523‑7 \| ASTM D 4145	velmi dobrá flexibilita (0,5 T); závisí na slitině a stavu
Odolnost vůči solné mlze	EN 13523‑8 \| ASTM G 85	1.000 hod.
Odolnost vůči ponoření do vody	EN 13523‑9 \| ASTM D 870	3.000 hod.
Odolnost vůči vlhkosti	EN 13523‑25 \| ASTM D 2247	3.000 hod.
Odolnost vůči maltě	AAMA 2605	žádný efekt
Odolnost vůči kyselinám: 10% roztok HCl (15 min při 23 °C) 20% roztok H2SO4 (18 hod při 23 °C) Kyselina dusičná	AAMA 2605 ASTM D 1308	Kyselina chlorovodíková: žádný efekt Kyselina sírová: žádný efekt Kyselina dusičná: ΔE < 5 jednotek (s výjimkou některých modrých a metalických odstínů)
Odolnost vůči pracím prostředkům: 3% roztok VIGOR (72 hod při 30 °C)	AAMA 2605	žádný efekt
Vnější odolnost laku	45° jižní Florida EN 13523‑3 \| ASTM D 2244	Po 5 letech: Barevná odchylka od 5 do 10 jednotek (ΔE); podle odstínu
Odolnost proti křídování	45° jižní Florida ASTM D 4214	stupeň ≥ 8

Upozornění

Přes maximálně pečlivou obsahovou kontrolu nepřebírá společnost PREFA žádnou odpovědnost za úplnost a správnost obsahu. Technické změny a omyly vyhrazeny.

Hliníkové kompozitní desky smějí být používány pouze při teplotách od –50 °C do +80 °C. Při volbě systému kotvení je nutné zohlednit tepelnou roztažnost materiálu.

Pro kompenzaci tepelné roztažnosti musí být ve styku desek provedena spára s šířkou závislou na očekávané změně rozměrů. Doporučuje se však šířka minimálně 8 mm. Kotvení desky musí být provedeno pevnými a posuvnými body.

Součinitel tepelné roztažnosti PREFABOND hliníkové kompozitní desky s A2 jádrem činí 0,019 mm/m/°C.

Délka desky	Roztažnost při rozdílu teplot 60°	Roztažnost při rozdílu teplot 100°
2 m	2.28 mm	3.80 mm
3 m	3.42 mm	5.70 mm
4 m	4.56 mm	7.60 mm
6 m	6.84 mm	11.40 mm

A2 jádro

Rozměry výrobku – rozměrové tolerance – mechanické hodnoty

Reakce na oheň (klasifikace podle EN 13501-1)

povrch

Vlastnosti povrchové úpravy – 2 vrstvy

Vlastnosti povrchové úpravy – 3 vrstvy

Roztažnost materiálu
