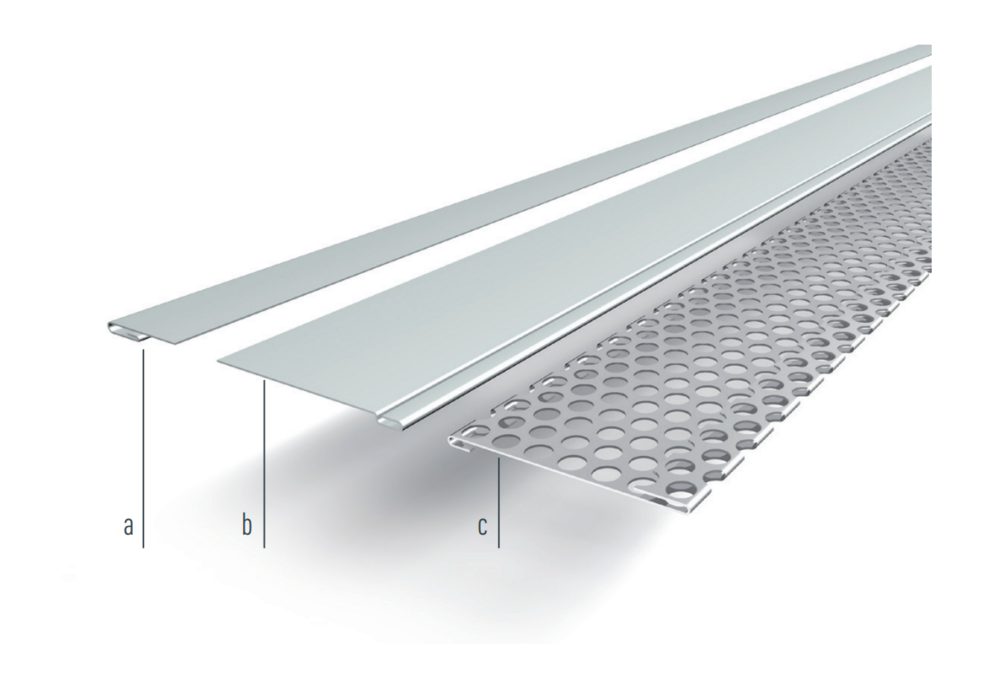

Pro spodní napojení se z doplňkového fasádního svitku PREFA, resp. děrovaného plechu PREFA předem vyrobí následující profily:
a – příponka ostění |
b – soklový plech |
c – děrovaný plech |

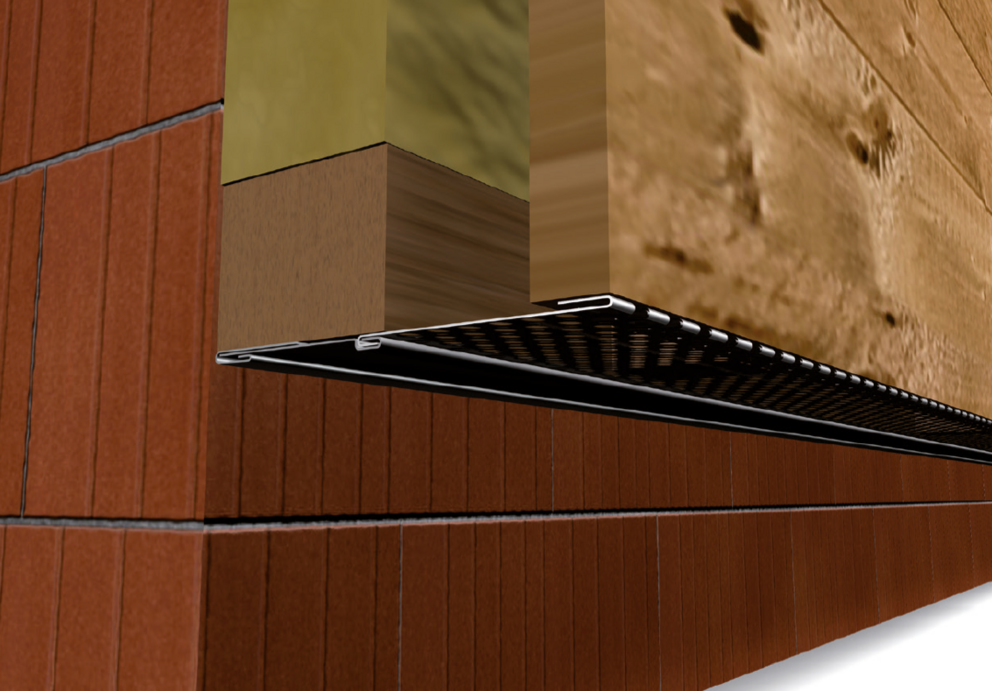

Tyto prvky se vzájemně propojí a následně se připevní ke spodní konstrukci.
Jakmile jsou napojení pro soklovou oblast ZPF (děrovaný plech a příponek) namontována, může proběhnout montáž podkladního pásu. Podkladní pás je vždy začátkem při zhotovení fasády s maloformátovými produkty PREFA. Precizní montáž podkladního pásu je důležitá, protože zásadně ovlivňuje vzhled vaší fasády.
Upozornění
Čím přesněji provedete montáž podkladního pásu, tím snazší pro vás bude následná odborně provedená pokládka fasádního systému PREFA. Je nutné zohlednit značky pro příslušné obložení stěny PREFA.

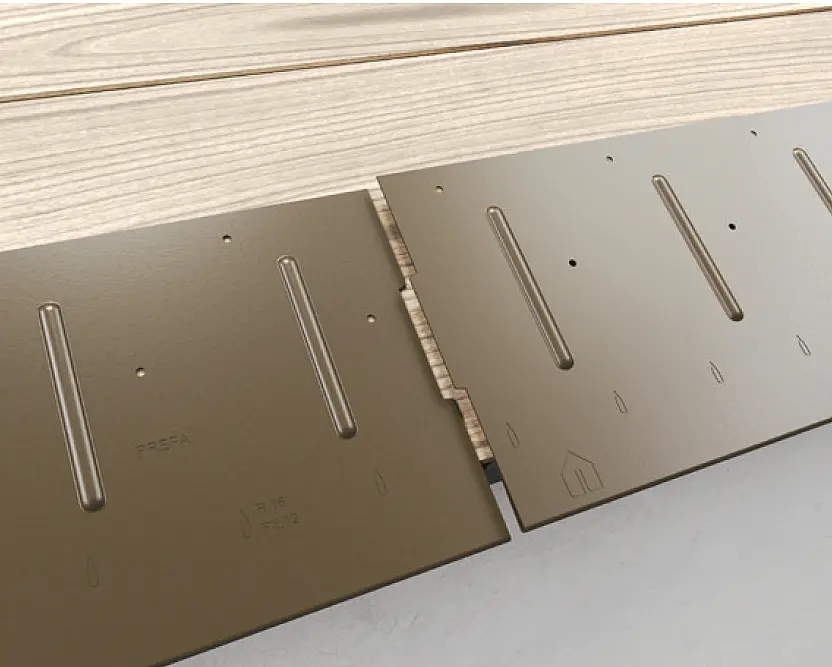

Montáž podkladního pásu se provádí po celé délce spodního napojení. Za pomoci předem provedeného šňůrování může být tento podkladní pás realizován rovně. Dbejte na to, aby přesah podkladního pásu k nejspodnějšímu prknu bednění nebyl větší než 80 mm. Podkladní pás musí celoplošně dosedat na dřevěnou spodní konstrukci.

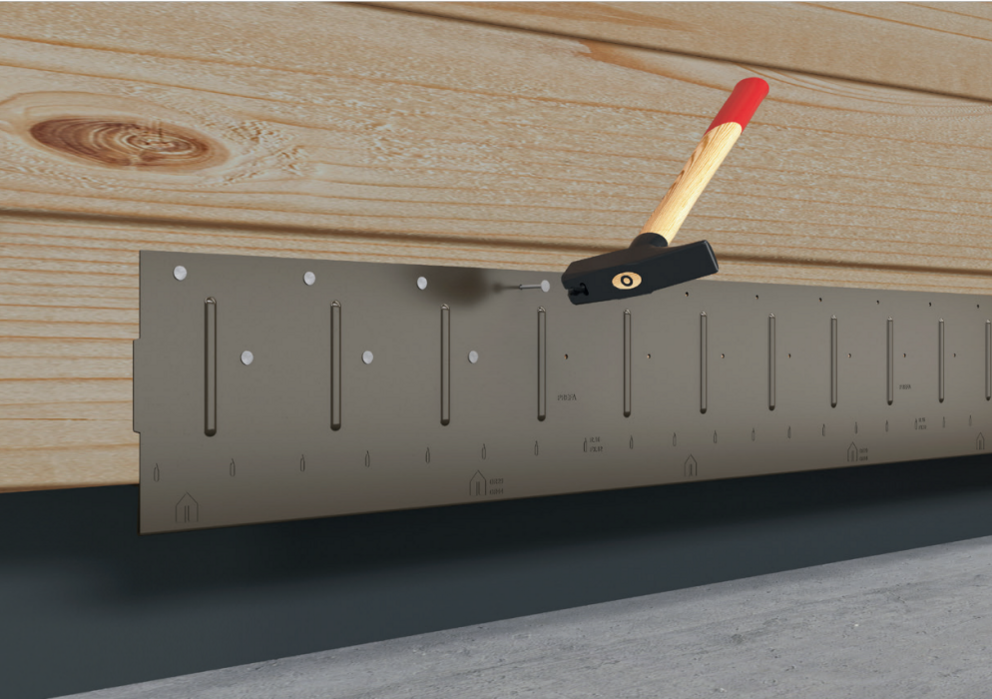

Podkladní pás připevněte v celé délce předtím, než do všech předem vyražených otvorů zarazíte přiložené hřebíky PREFA (hřebíky umístěte do všech předem vyražených otvorů). Poté následují vertikální šňůrování, v závislosti na konkrétním produktu.

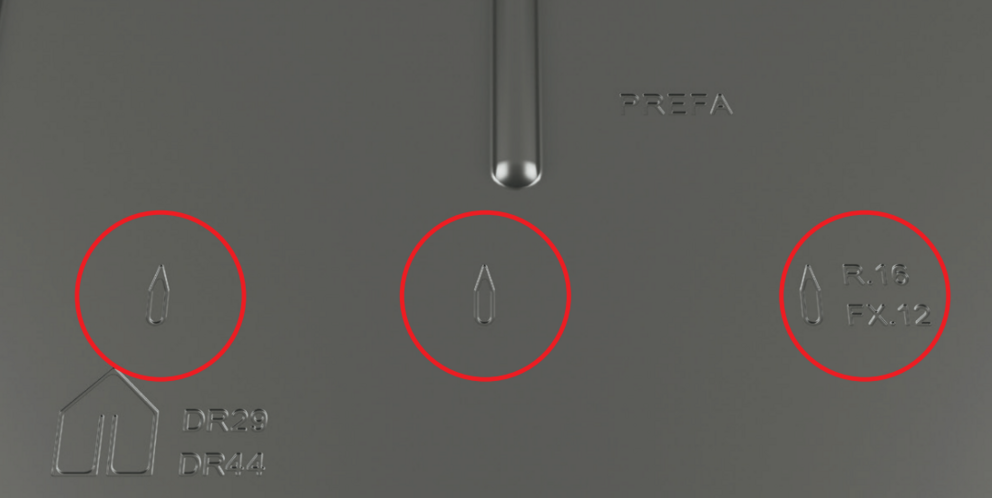

Zarovnejte podkladní pás podle středu fasády pomocí vylisovaného zářezu pro střešní panel R.16, resp. fasádní panel FX.12.
Dbejte přitom, aby se oblast určená pro boční napojovací ohyb (např. boční ukončení) nenacházela v oblasti drážky střešního panelu R.16, resp. fasádního panelu FX.12. Podkladní pás případně posuňte o jednu čtvrtinu rozměru střešního panelu R.16, resp. fasádního panelu FX.12.

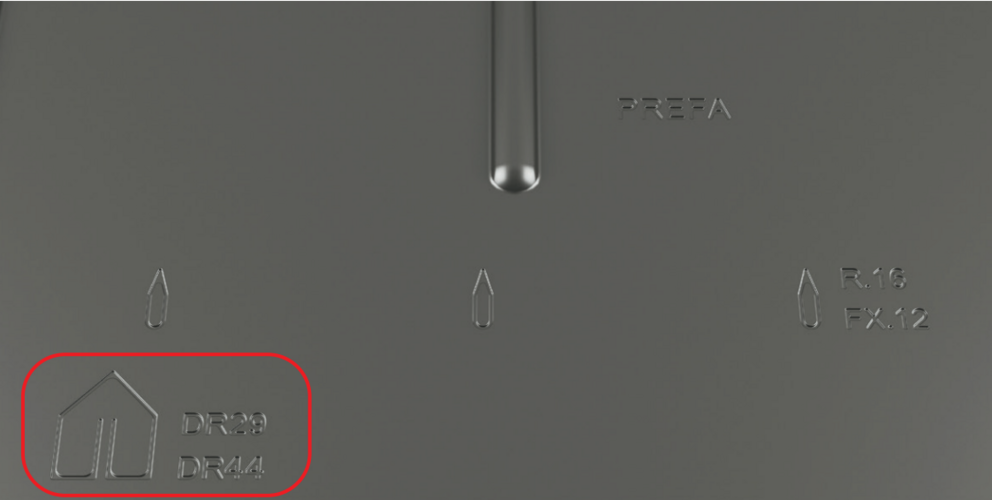

Zarovnejte podkladní pás podle fasády pomocí vylisovaného zářezu.
Dbejte přitom, aby se oblast určená pro boční napojovací ohyb (např. boční ukončení) nenacházela ve středu fasádních šablon 29 × 29, resp. 44 × 44. Podkladní pás případně posuňte o jednu čtvrtinu rozměru (1/4 rozměru vertikálního šňůrování) fasádní šablony 29 × 29, resp. 44 × 44.

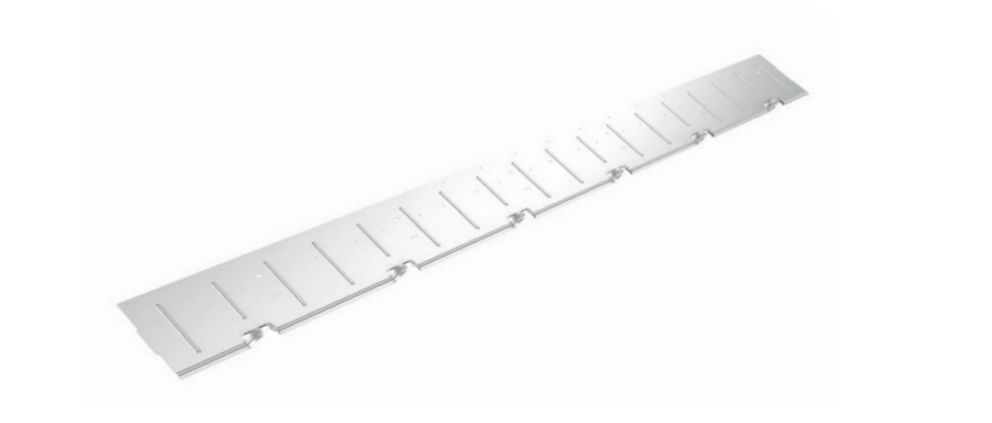

Mějte na paměti, že pro falcovanou tašku existuje vlastní podkladní pás. Kotvení je stejné jako u podkladního pásu, který byl popsán výše.
Jelikož je falcovaná taška jediným maloformátovým produktem PREFA, který lze pokládat i na laťování, platí zde následující rozlišení:
Pokládka na plné bednění
Změřte od horní hrany první falcované tašky 450 mm směrem dolů. Označte ve vzdálenosti 150 mm (šířka podkladního pásu) zdola horní hranu podkladního pásu.
Pokládka na laťování
Změřte od horní hrany první hlavní latě 470 mm směrem dolů. Označte ve vzdálenosti 150 mm (šířka podkladního pásu) zdola horní hranu podkladního pásu. Tento postup opakujte na druhé straně a značky spojte vodorovnou barevnou šňůrou.
