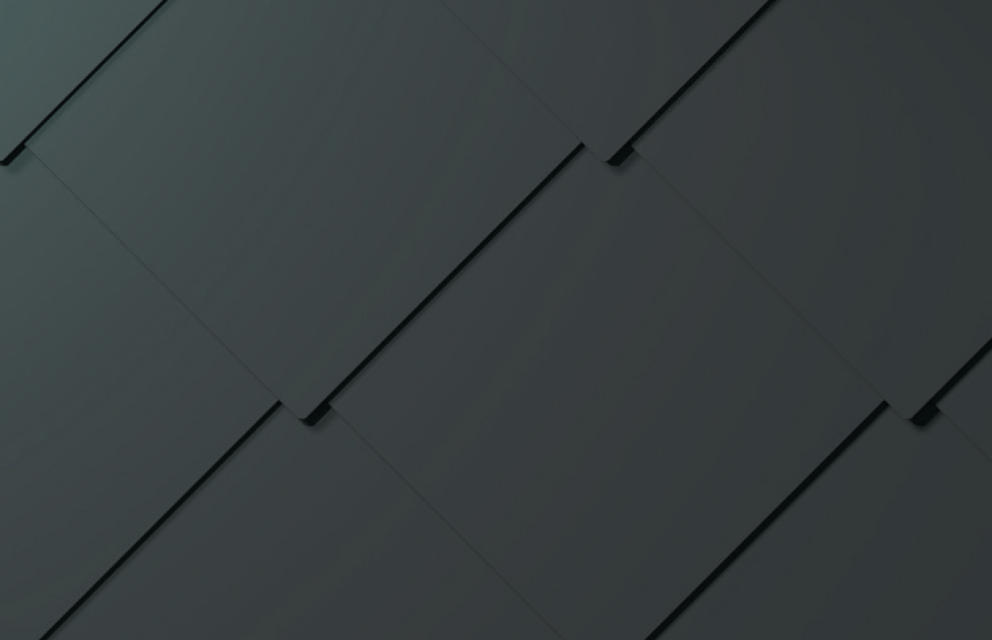

Směr pokládky, kotvení a zásady

Zvolený směr pokládky je třeba dodržovat. Odvětrávací prvky

Kotvení každé fasádní šablony 44 × 44 se provádí přímo přes předlisované kotevní otvory čtyřmi dodanými vroubkovanými hřebíky 2,8/25.

V oblastech zvláště ohrožených vichřicemi je nutné provést výpočet zatížení větrem a kotvení tomuto výpočtu přizpůsobit.

Pro spodní a horní napojení se používají startovací (okapové) a ukončovací (hřebenové) šablony (1,48 ks/bm).

Směr pokládky a kotvení

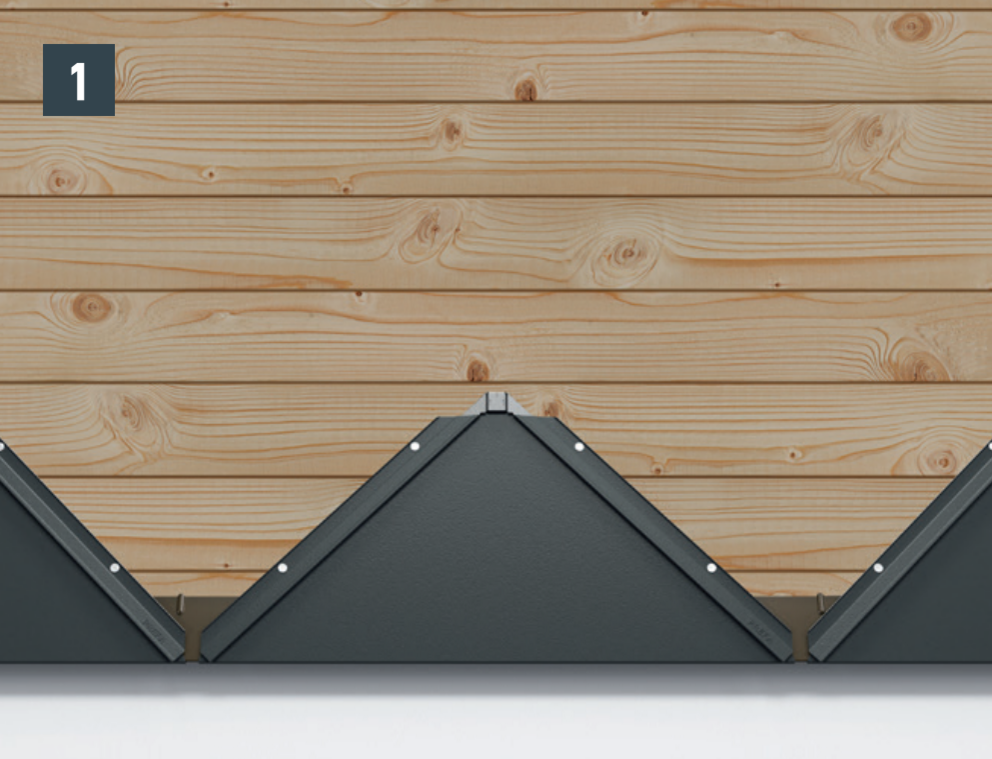

Fasádní šablony 44 × 44 zasuňte do drážek a srovnejte je podle svislého šňůrování. Šablonu připevněte pomocí dodaných vroubkovaných hřebíků 2,8/25 do připravených otvorů (standardní kotvení jsou 4 kusy na každou fasádní šablonu 44 × 44) (obr. 1).

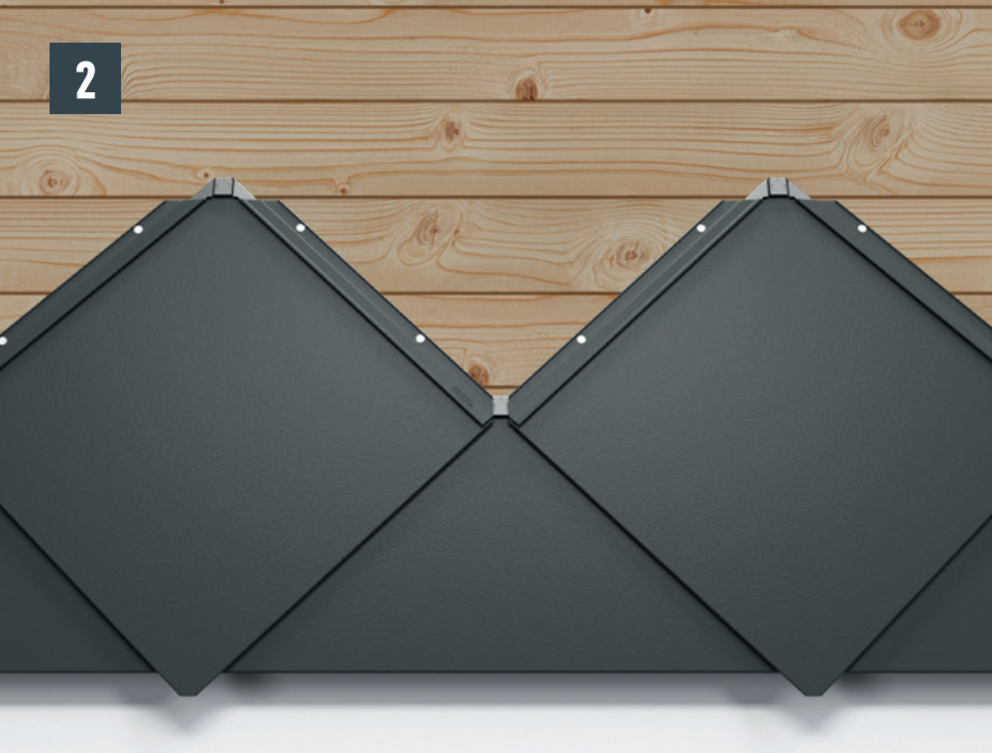

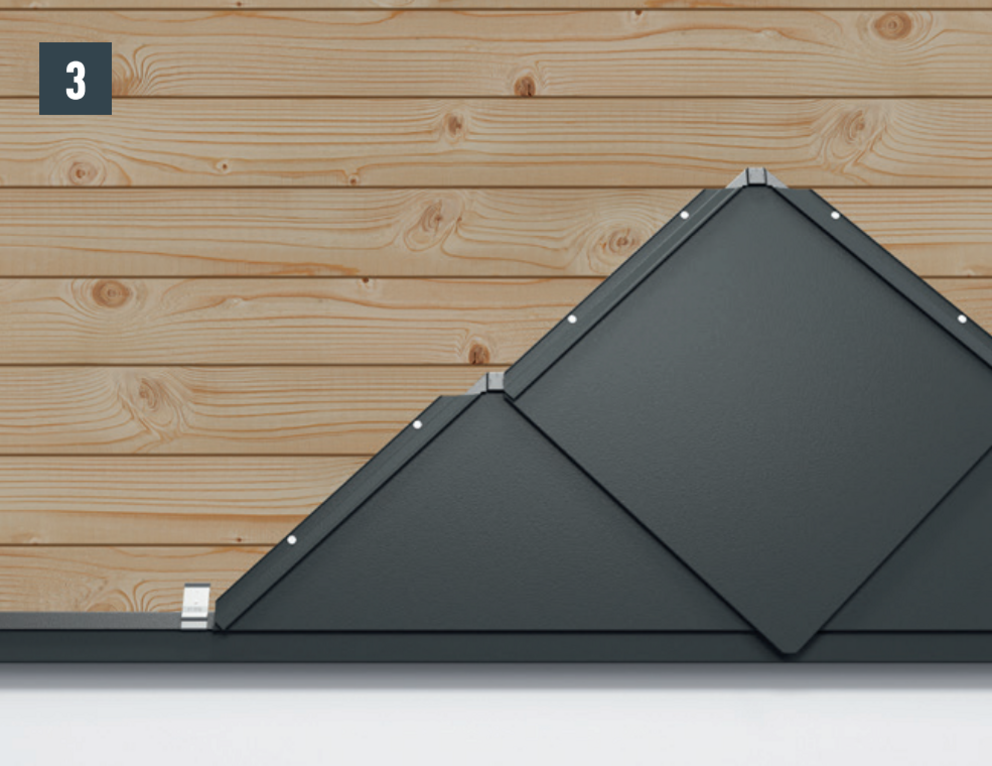

V oblastech zvláště ohrožených vichřicemi je nutné provést výpočet zatížení větrem a kotvení tomuto výpočtu přizpůsobit. Pokud je přesah fasádní šablony 44 × 44 u soklu nežádoucí (obr. 2), je možné před pokládkou startovacích šablon namontovat přídavnou závěsnou lištu (obr. 3).

POZOR: Spodní špičku fasádní šablony 44 × 44 neohýbejte dolů.
