Směr pokládky, kotvení a zásady

Při pokládce fasádních panelů FX.12 se postupuje zprava doleva a pokládka má být prováděna po řadách (v horizontálních řadách).

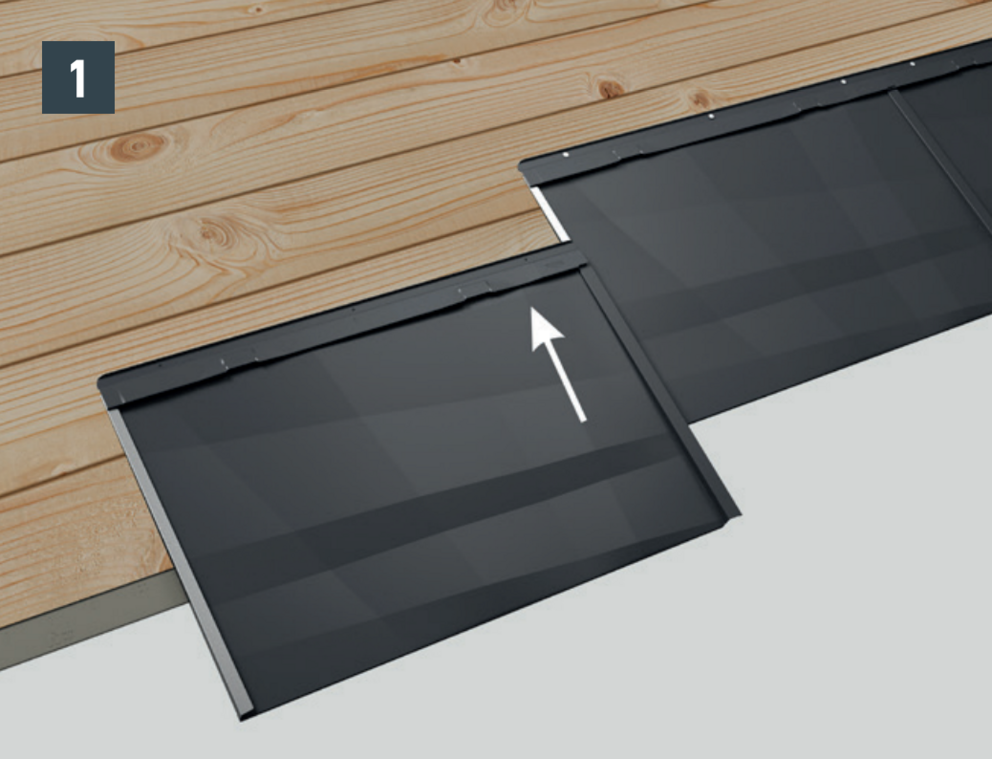

Fasádní panel FX.12 usaďte přesně na místo a zasuňte do drážek. Poté spodní hranu panelu zlehka doklepněte topůrkem kladívka směrem nahoru (obrázek 1).

Dotlačte panel mírně doleva (úhlová drážka přitom nesmí být deformována) a srovnejte ho s horizontálním šňůrováním příp. se značením na podkladním pásu.

Horizontální šňůrování: 420 mm (počínaje horní hranou první řady fasádních panelů FX.12)

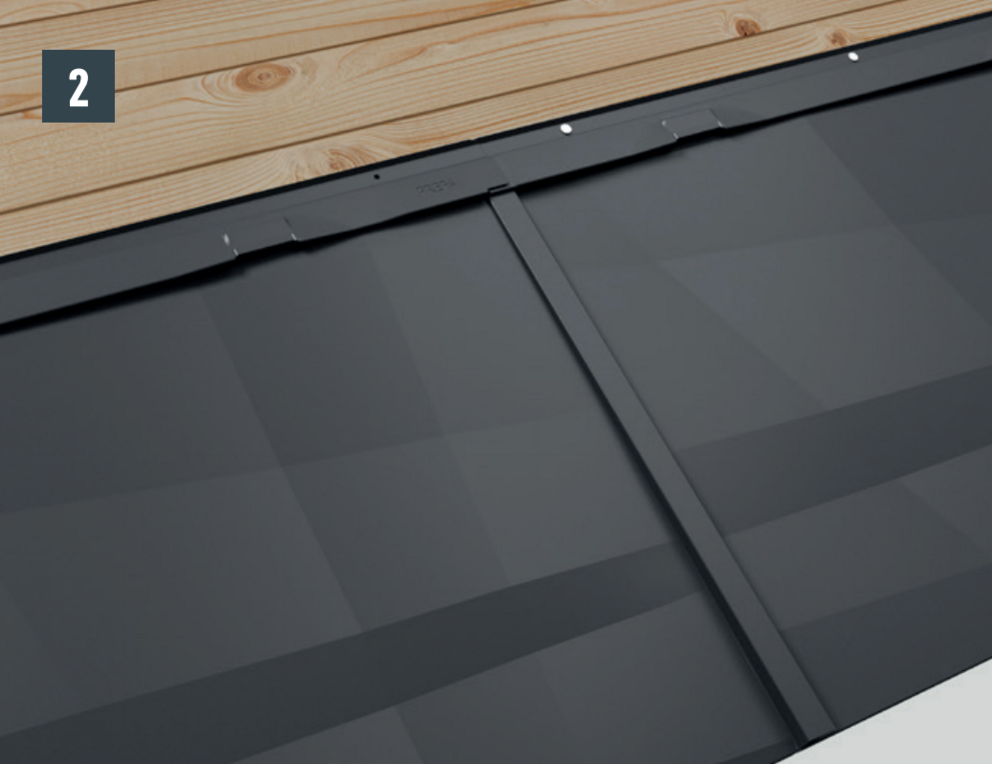

Každý panel připevněte dodanými vroubkovanými hřebíky 2,8/25 (obr. 2).

V oblastech zvláště ohrožených vichřicemi je nutné provést výpočet zatížení větrem a kotvení tomuto výpočtu přizpůsobit.

Základní kotvení:

střešní panel FX.12 velký: 5 kusů vroubkovaných hřebíků

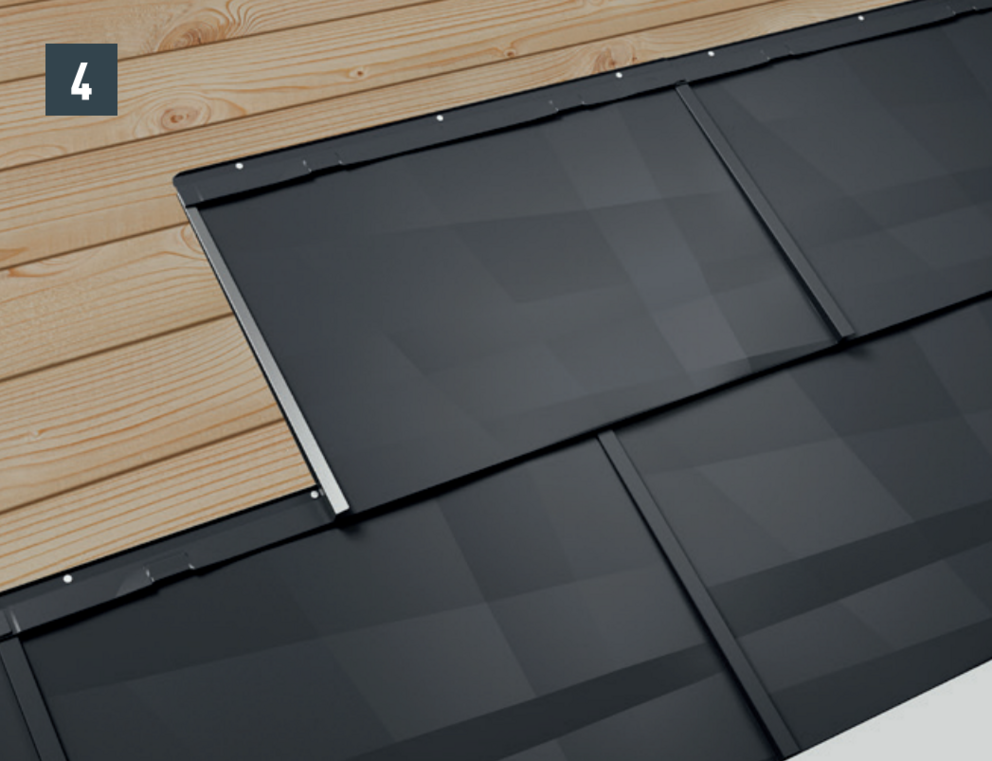

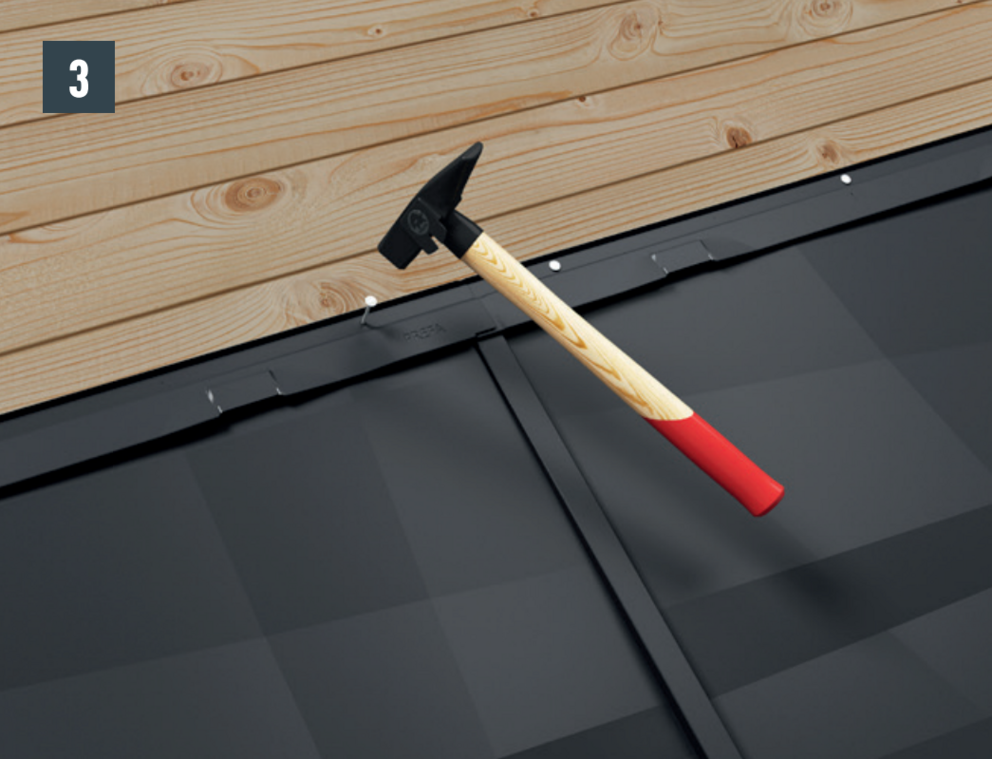

střešní panel FX.12 malý: 3 kusy vroubkovaných hřebíků (obrázek 3 a 4)

Upozornění

Pro doplňkové kotvení lze použít připravené prolisy v upevňovací liště.

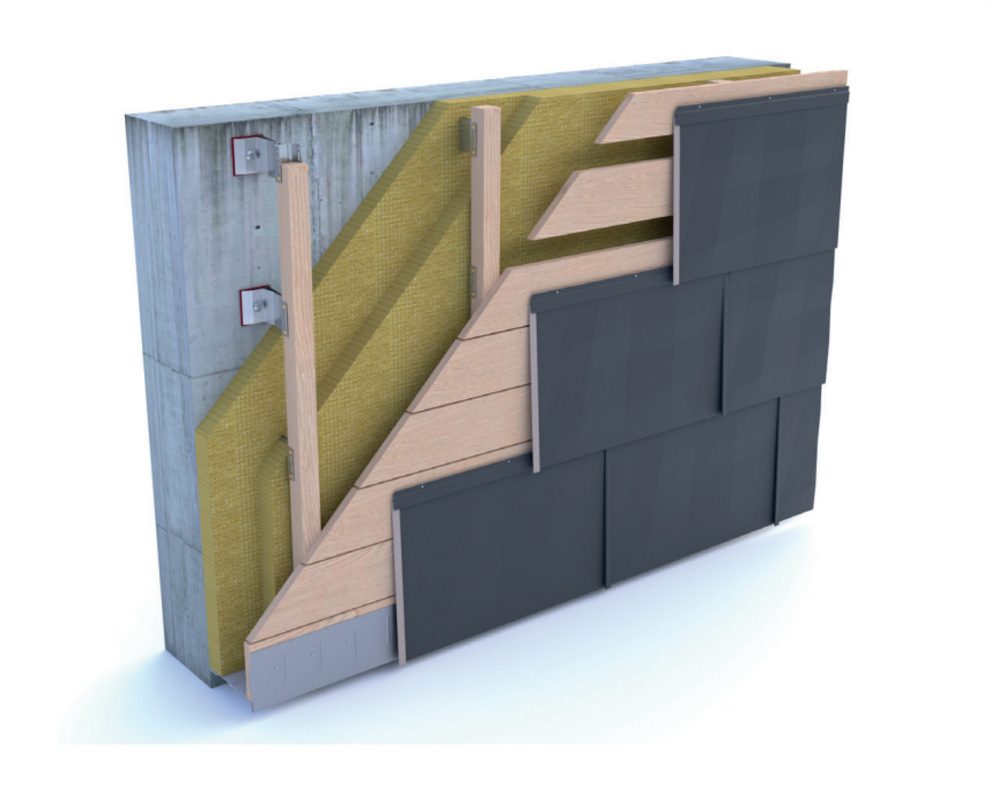

Fasádní panel FX.12 může být položen také na úsporné bednění (min. tl. 24 mm). Při pokládce úsporného bednění dbejte na to, aby se pod kotevní lištou vždy nacházelo prkno a aby byl dodržen rozestup latí 420 mm.

Pokládka na úsporné bednění.
