Směr pokládky, kotvení a zásady

Při pokládce falcovaných šindelů DS.19 se postupuje zprava doleva a pokládka má být prováděna v horizontálních řadách.

Falcovaný šindel DS.19 se kotví jednou příponkou a jedním žárově pozinkovaným hřebíkem 2,8/25 (základní kotvení).

V oblastech zvláště ohrožených vichřicemi je nutné provést výpočet zatížení větrem a kotvení tomuto výpočtu přizpůsobit.

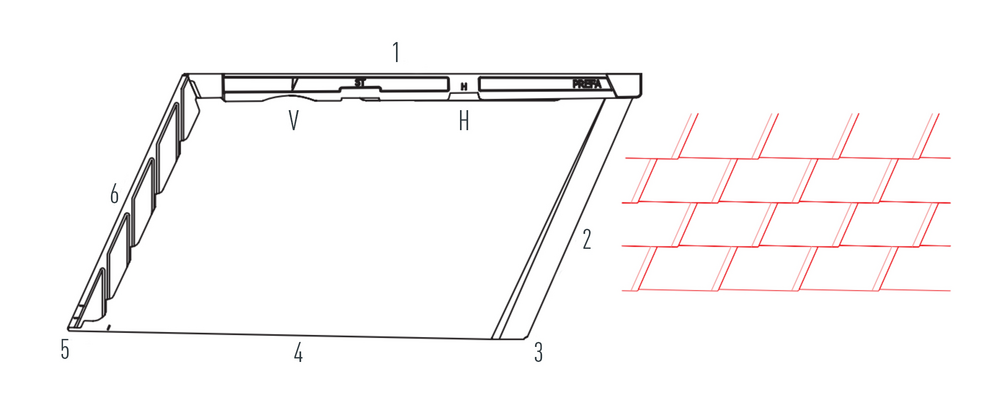

Falcovaný šindel DS.19 – směr pokládky a kotvení

příponka
1 horní hrana
2 čelo

3 pata šindele
4 spodní hrana
5
6 hřbet

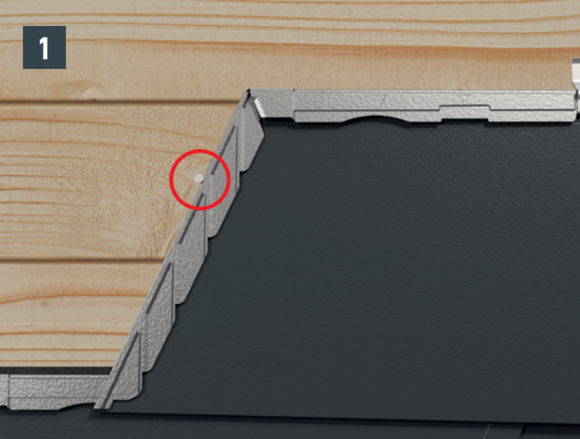

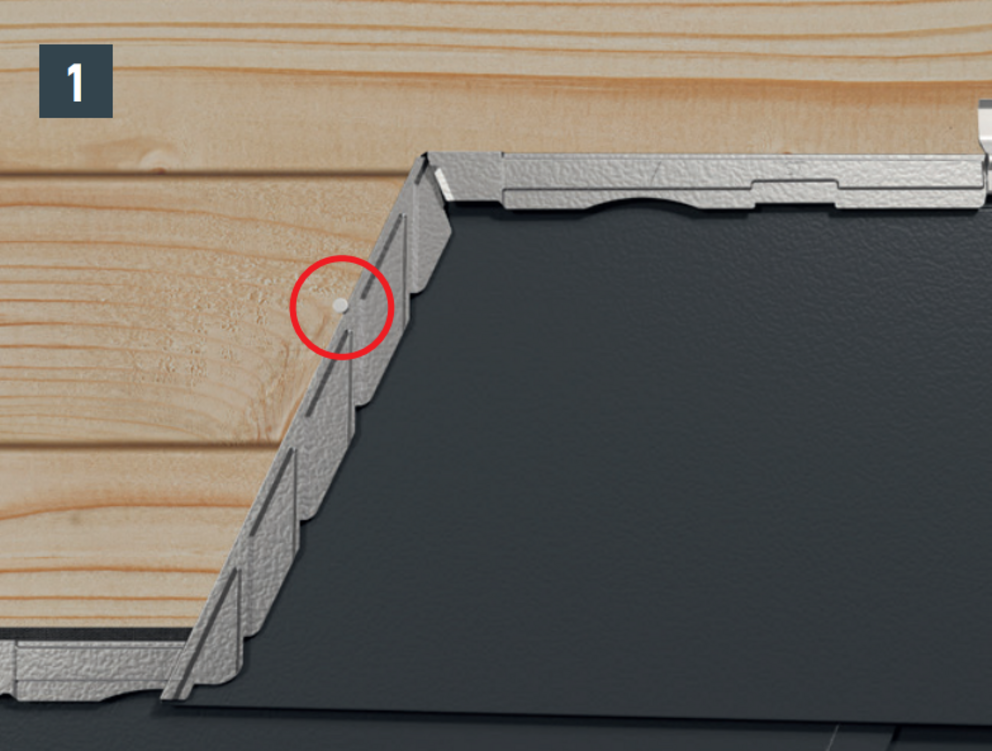

První falcovaný šindel DS.19 v každé řadě lze vlevo vedle šikmé drážky fixovat hřebíkem, aby se tak zabránilo bočnímu posunu (obr.1).
Falcovaný šindel DS.19 usaďte přesně na místo a zasuňte do drážek.
Připevňujte falcovaný šindel DS.19 výhradně ve vybrání označeném „H“, a to jednou příponkou a jedním vroubkovaným hřebíkem 2,8/25, který je součástí dodávky (obrázek „Falcovaný šindel DS.19 – pokládka“).

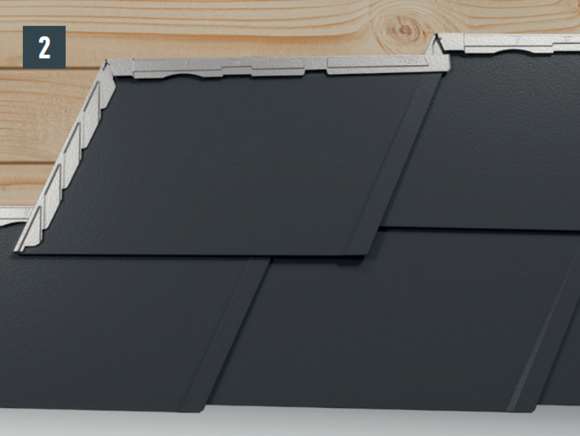

Značka na zpětném ohybu šindele označuje polohu šikmo dolů směřující drážky následujícího falcovaného šindele DS.19 (obr. 2).

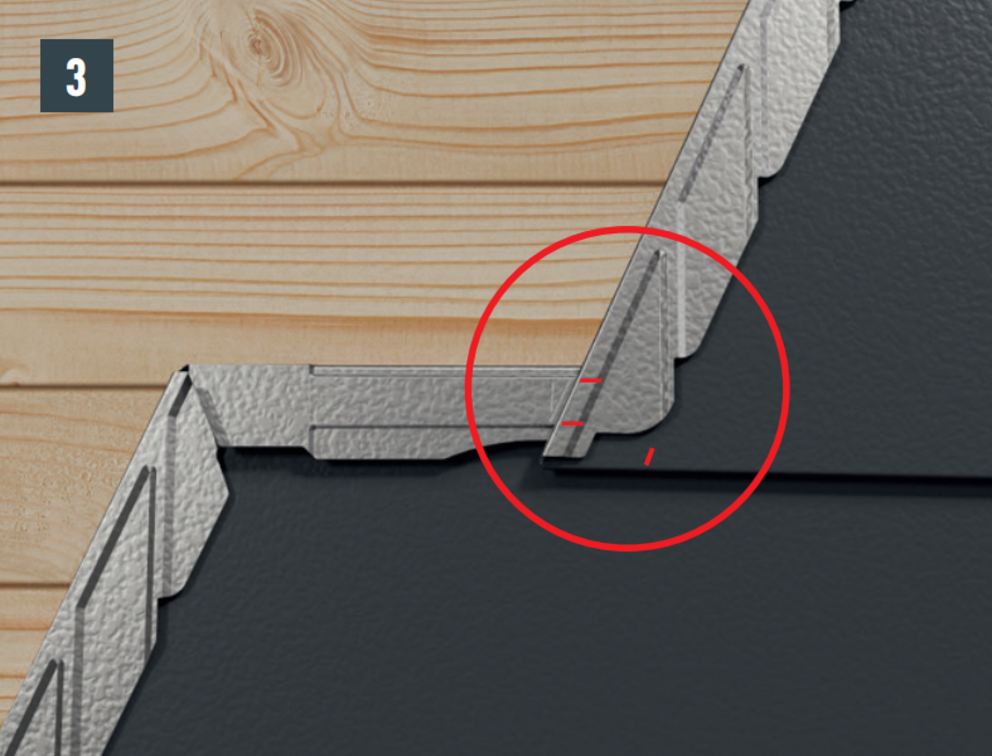

Obě vybrání na šikmé drážce falcovaného šindele DS.19 označují spodní a horní okraj prolisu na horní drážce falcovaného šindele DS.19 pod ním (obr. 3).
Dodržujte při montáži přesně všechna označení.

Upozornění

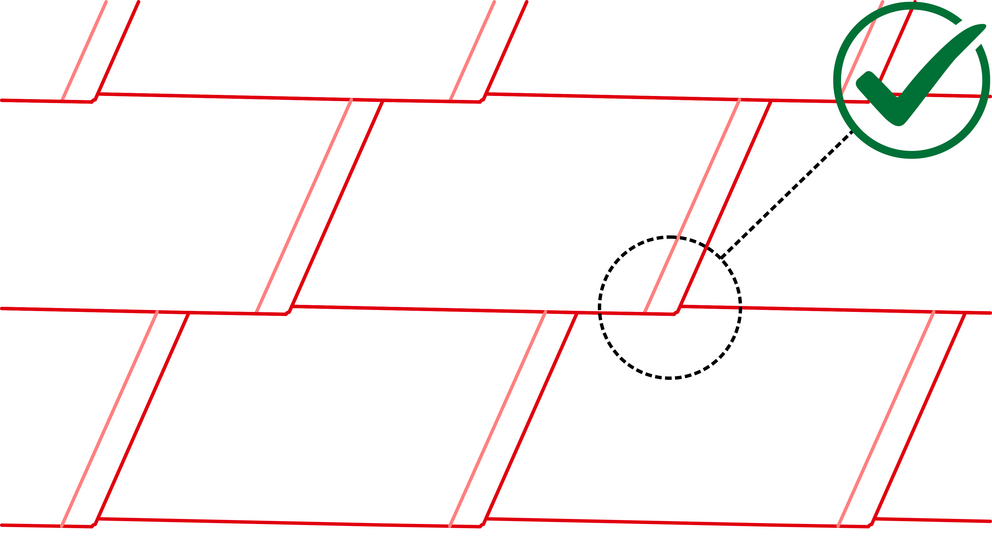

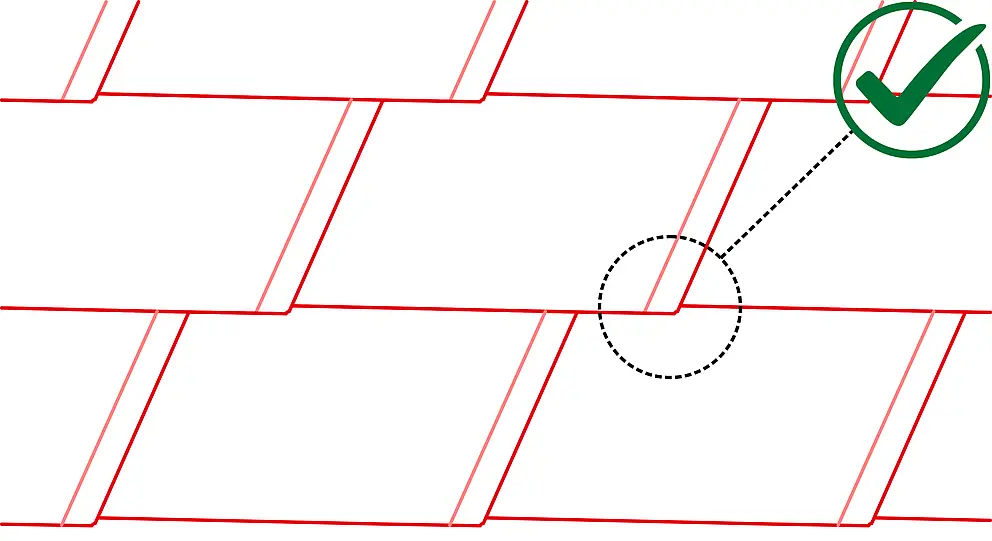

Vzhledem k mírně kónickému tvaru falcovaného šindele DS.19 je třeba při montáži poněkud spustit jeho patu. Toto spuštění dodržujte také při pokládce prvních falcovaných šindelů DS.19 každé řadě tak, že první šindel DS.19 nezatlačíte zcela nahoru do podkladního pásu resp. do falcu. Spusťte patu prvních falcovaných šindelů DS.19 tak, aby horní drážky krytiny byly po celé délce v jedné přímce. Je třeba se vyhnout přetlačování prvních šindelů DS.19.

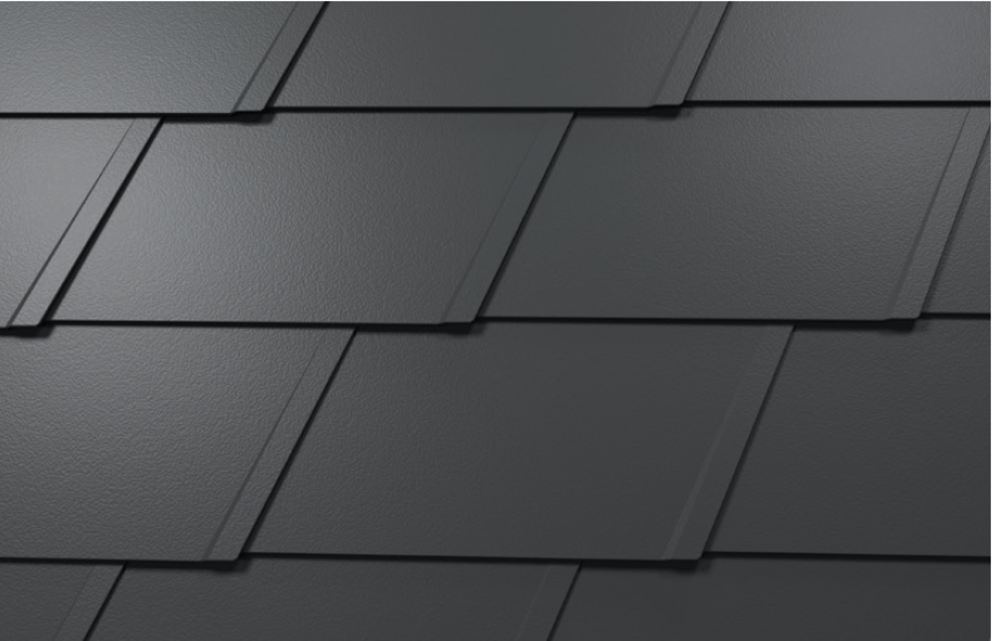

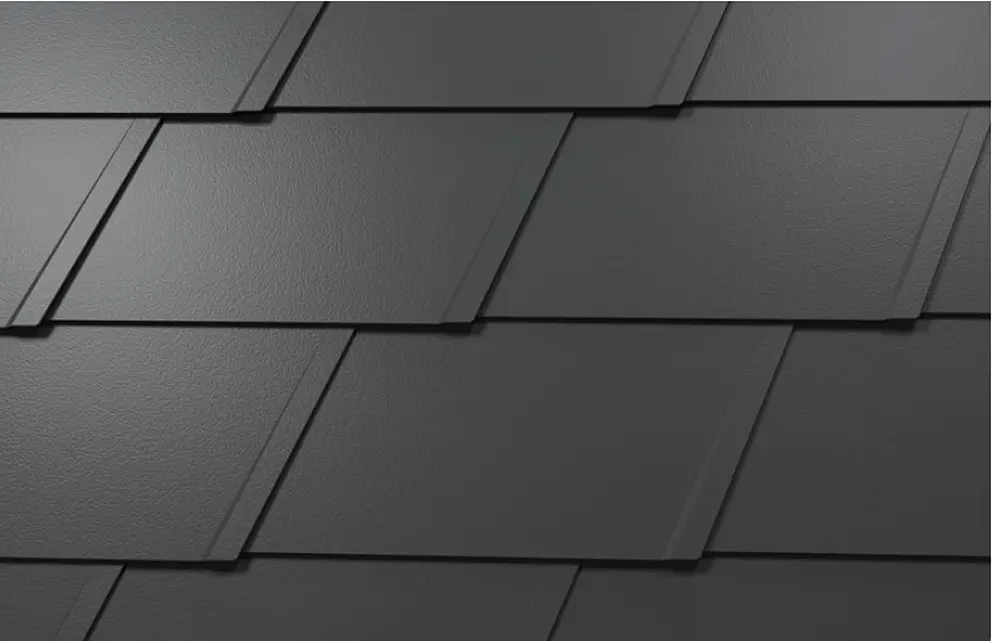

Pokládka falcovaných šindelů DS.19
