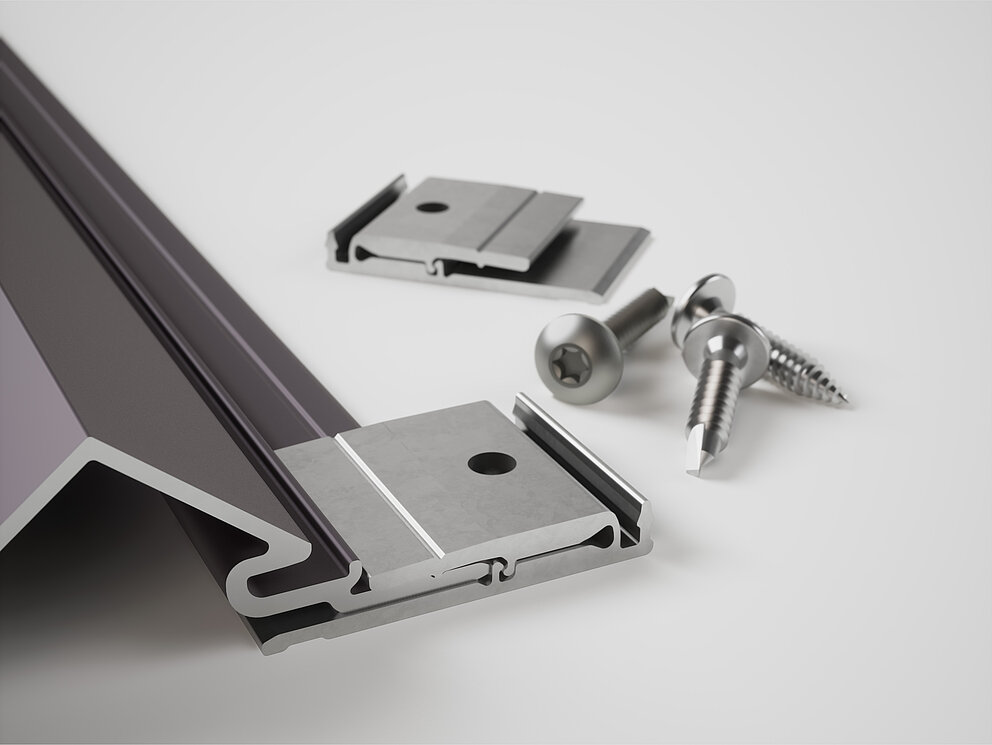

Skrytě kotvený montážní systém pero–drážka pro profily Profilwelle a Zackenprofil se skládá z příponky a speciálního vrutu (upevňovací prostředek) pro dřevěnou, ocelovou a hliníkovou spodní konstrukci.

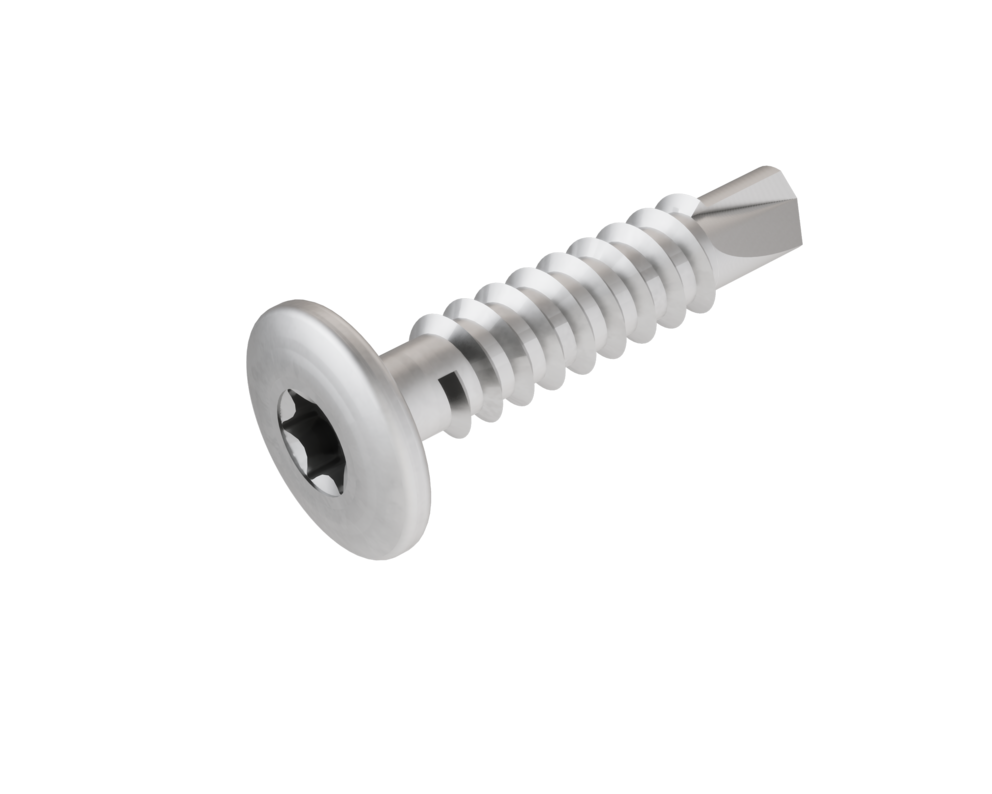

Speciální vrut (upevňovací prostředek) pro hliníkovou spodní konstrukci Kotvení na hliníkový nosný profil (L- nebo T-profil) |

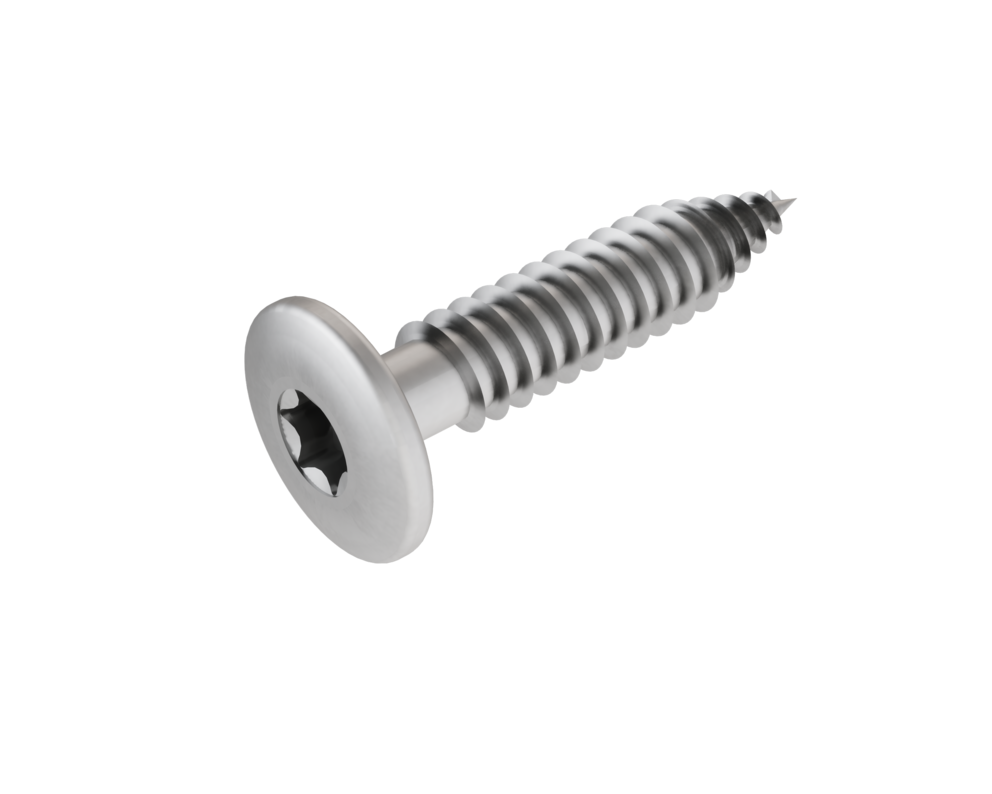

Speciální vrut (upevňovací prostředek) pro ocelovou spodní konstrukci Kotvení na ocelové profilové plechy 0,4–1,0 mm |

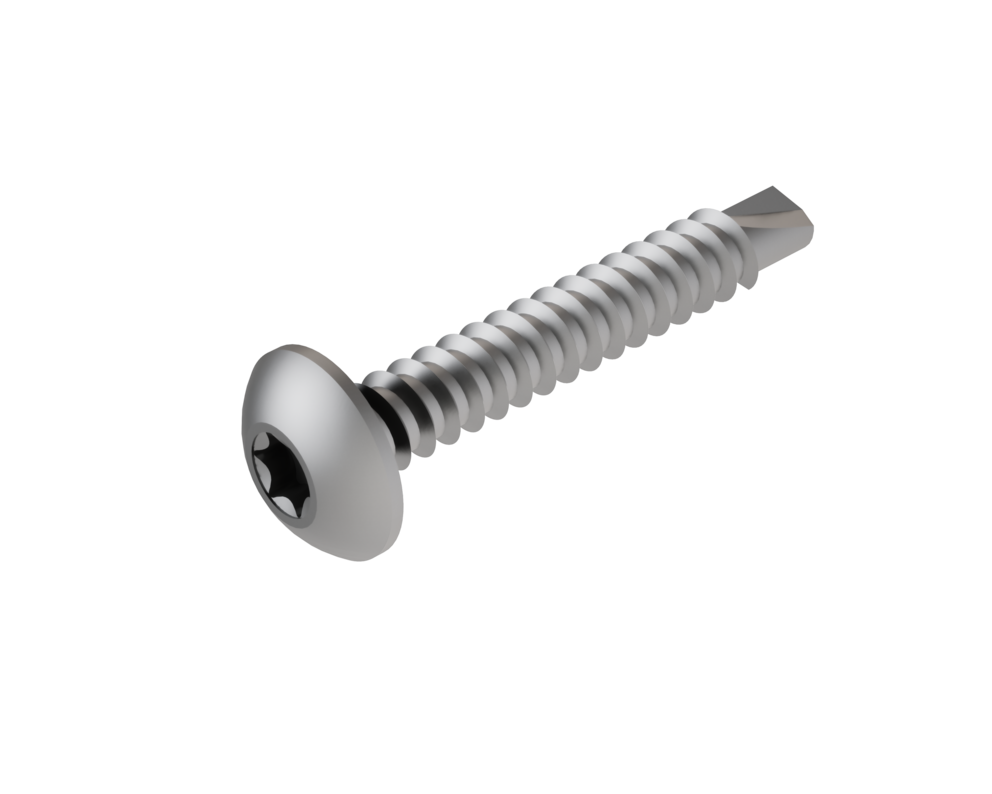

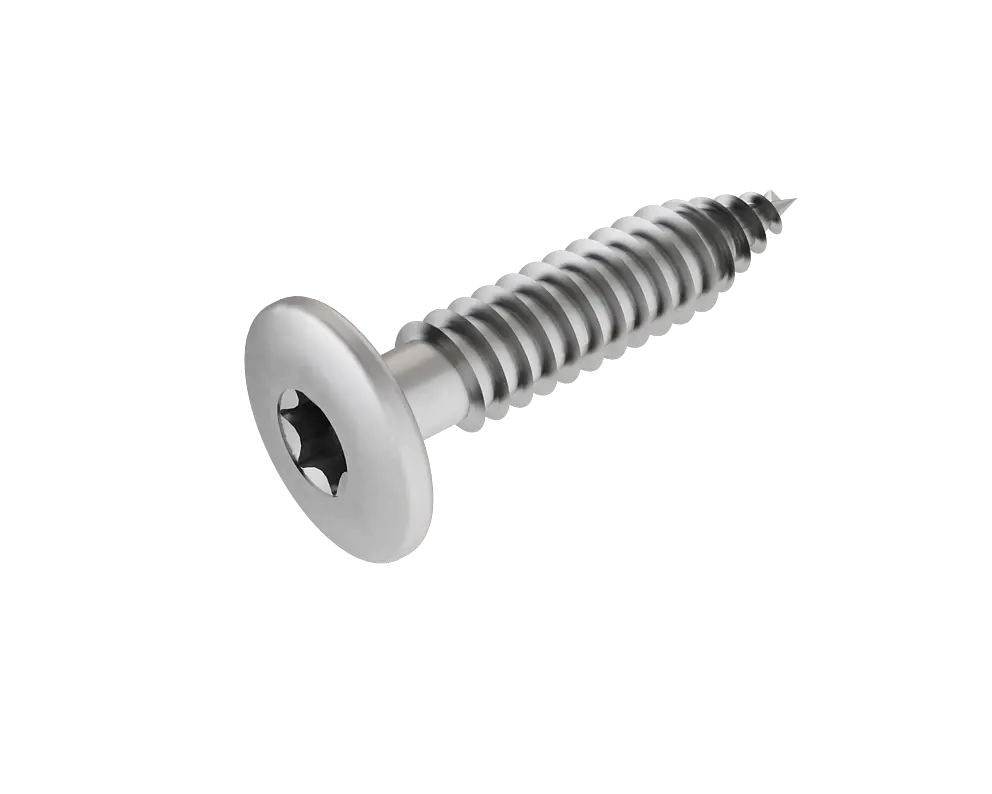

Speciální vrut (upevňovací prostředek) do dřevěné spodní konstrukce Kotvení na dřevěné spodní konstrukce |

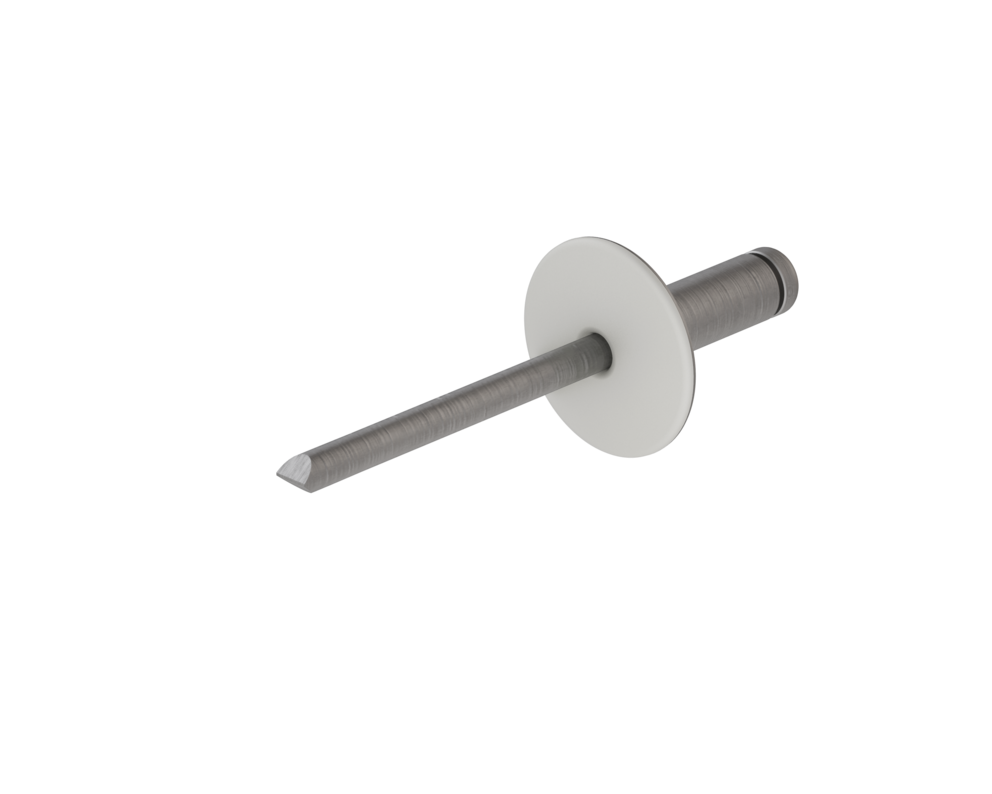

fasádní nýt nerezový ušlechtilá ocel s trnem z ušlechtilé oceli |

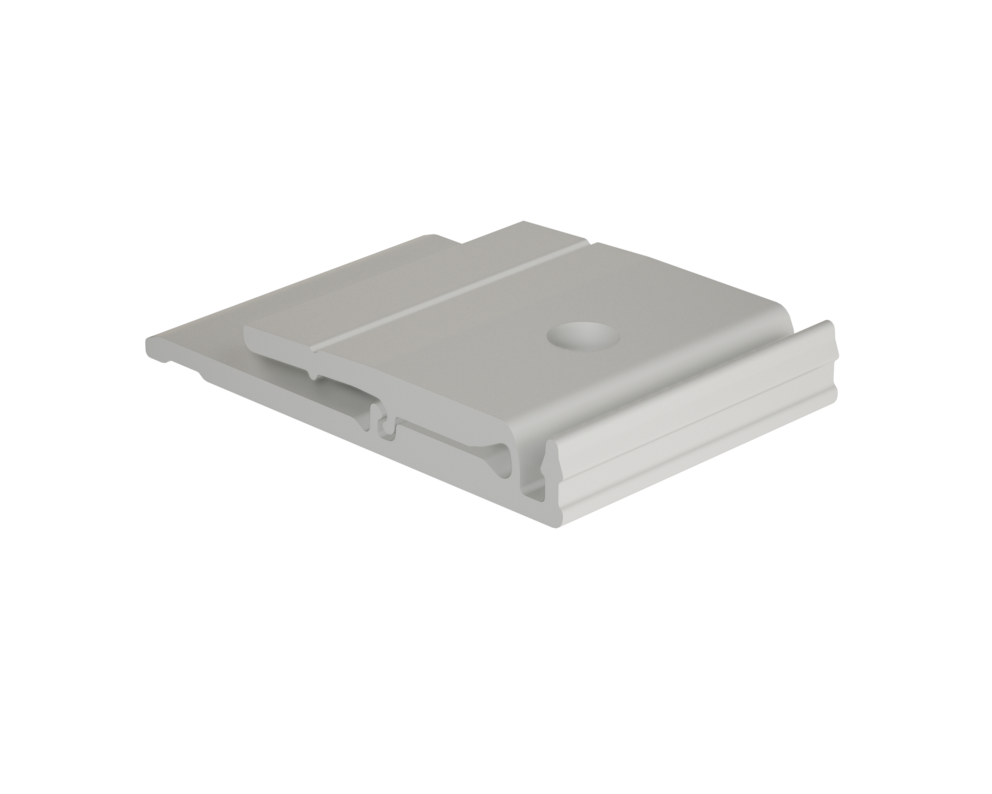

Příponka pro lisované profily Pro kotvení umožňující dilataci |

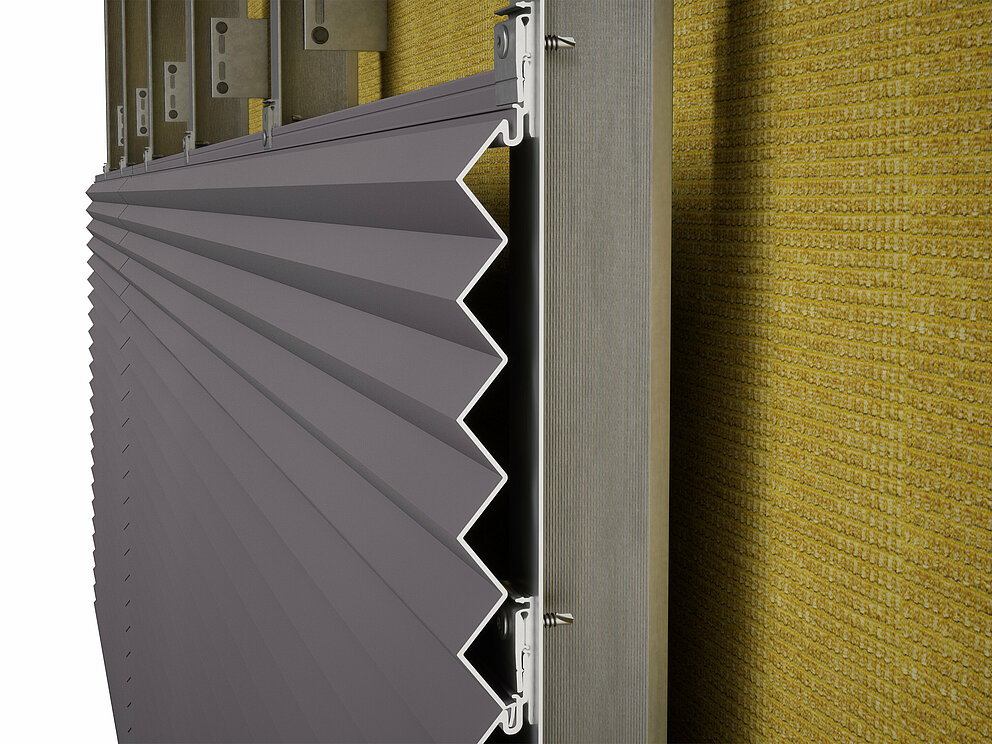

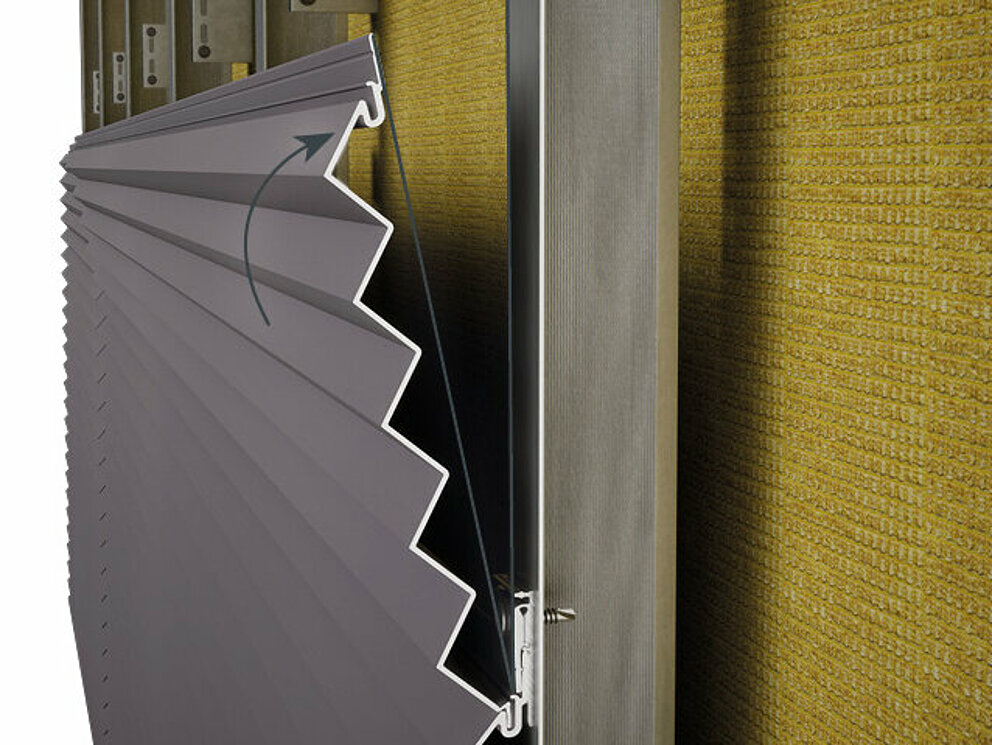

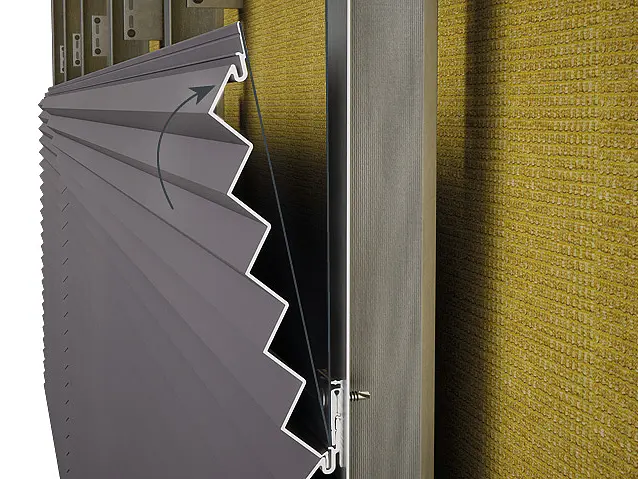

Vložte lisovaný profil s mírným sklonem od spodní konstrukce do drážky již předem namontovaného startovacího profilu, případně do profilu nacházejícího se pod ním. Jakmile je ze strany pera zcela zacvaknut do strany drážky, přitlačte profil k nosným profilům spodní konstrukce a začněte s kotvením.

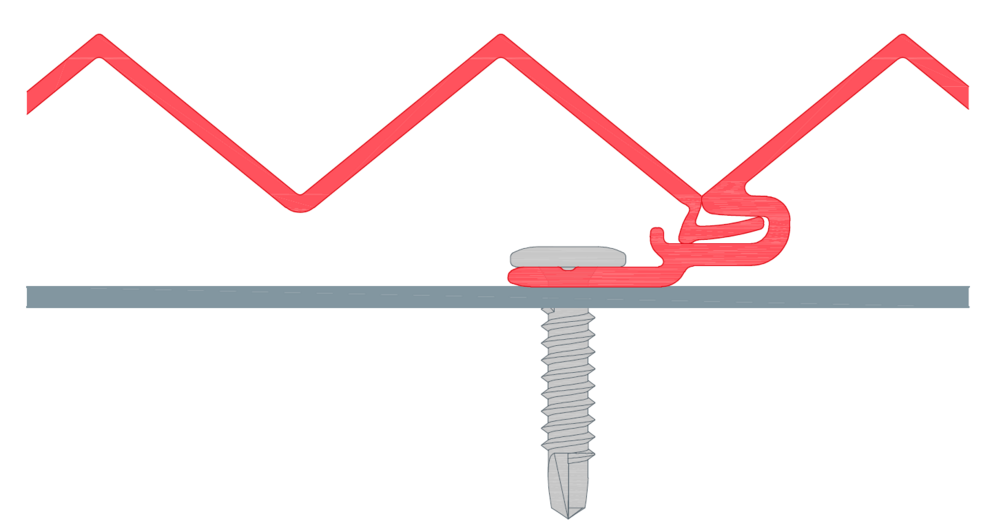

Profily do ≤ 2 500 mm lze také přímo upevnit ke spodní konstrukci podél vrtací rýhy.

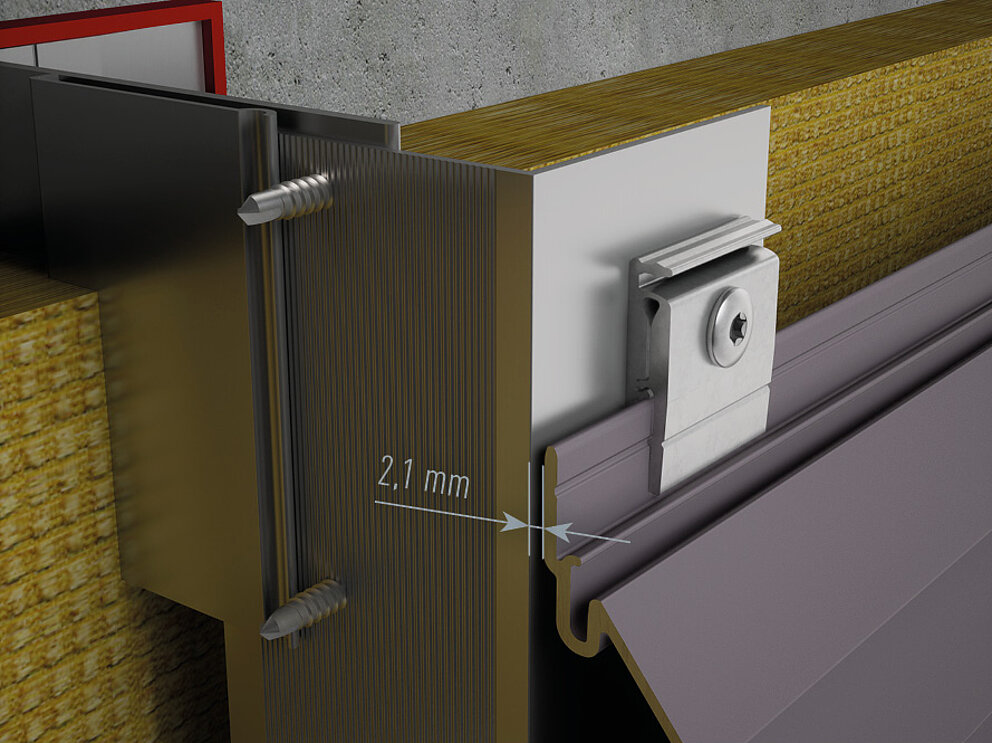

Pokud montáž profilů probíhá bez příponky, musí být bez příponky ukotven i startovací profil, aby byla zachována vzdálenost k nosnému profilu spodní konstrukce daná konstrukční výškou příponky 2,1 mm.
Upozornění
Kombinovaná montáž profilů s příponkou a bez příponky není přípustná, protože konstrukční výška příponky (2,1 mm) vytváří rozdílné montážní roviny.

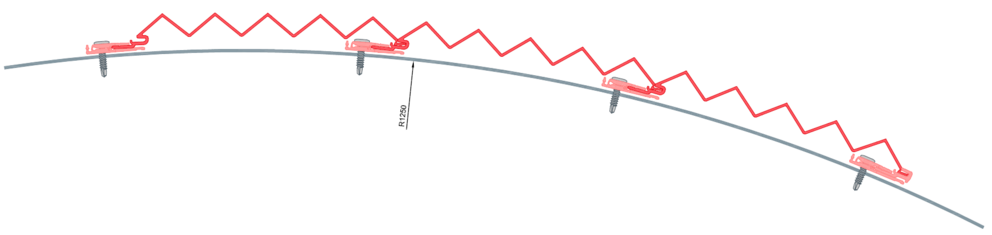

Lisované profily PREFA lze montovat také při vertikálním kladení profilů na zaobleném podkladu. Přitom je nutné dodržet pro stavební šířku 200 mm minimální poloměr r ≥ 1 250 mm.
Upozornění
Horizontální zaoblování profilů není vzhledem k geometrii profilu možné.

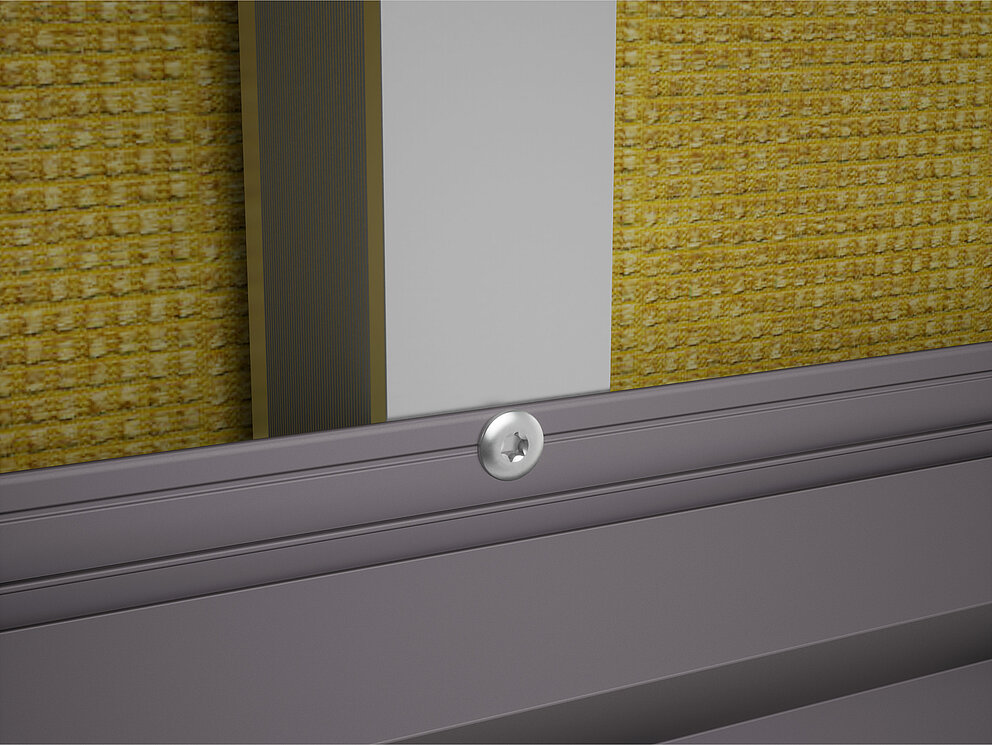

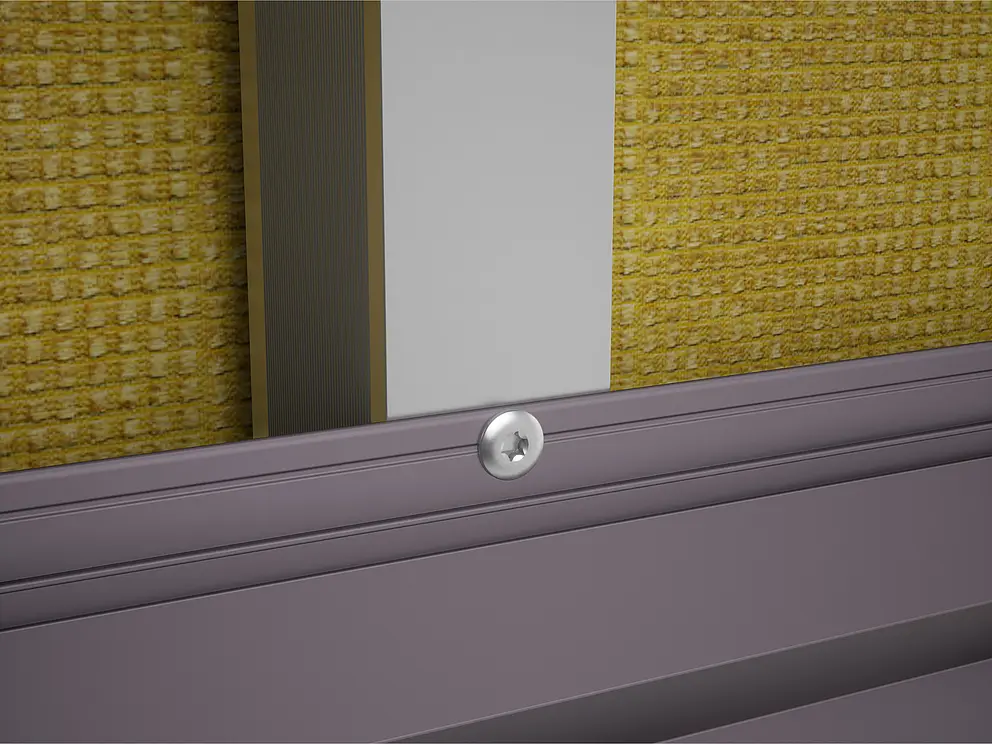

Podle způsobu montáže s příponkou nebo bez příponky se pevný bod, který zajišťuje polohu profilu, provádí odlišně. Probíhá-li montáž bez příponky, lze samořezný vrut bez předvrtání profilu a spodní konstrukce zašroubovat přímo.
Pokud jsou profily montovány s příponkou, je nezbytné dbát na to, aby byla příponka použita i v pevném bodě. Jen tak zůstane zachována vzdálenost k nosnému profilu spodní konstrukce daná konstrukční výškou příponky 2,1 mm. Speciální vrut (upevňovací prostředek) se přitom nevede předlisovaným otvorem, ale usadí se do podkladní vrtací rýhy, kterou je třeba nejdříve předvrtat vrtákem do kovu Ø 3,0 mm.

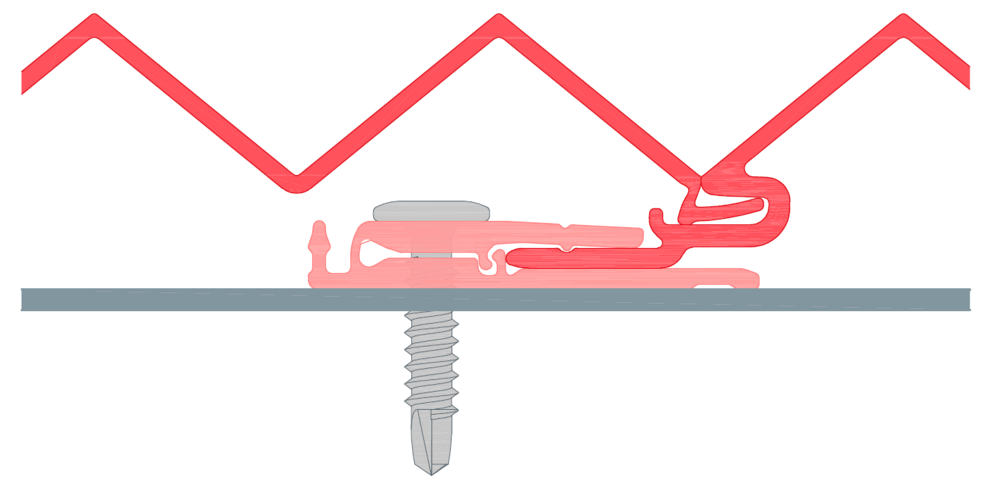

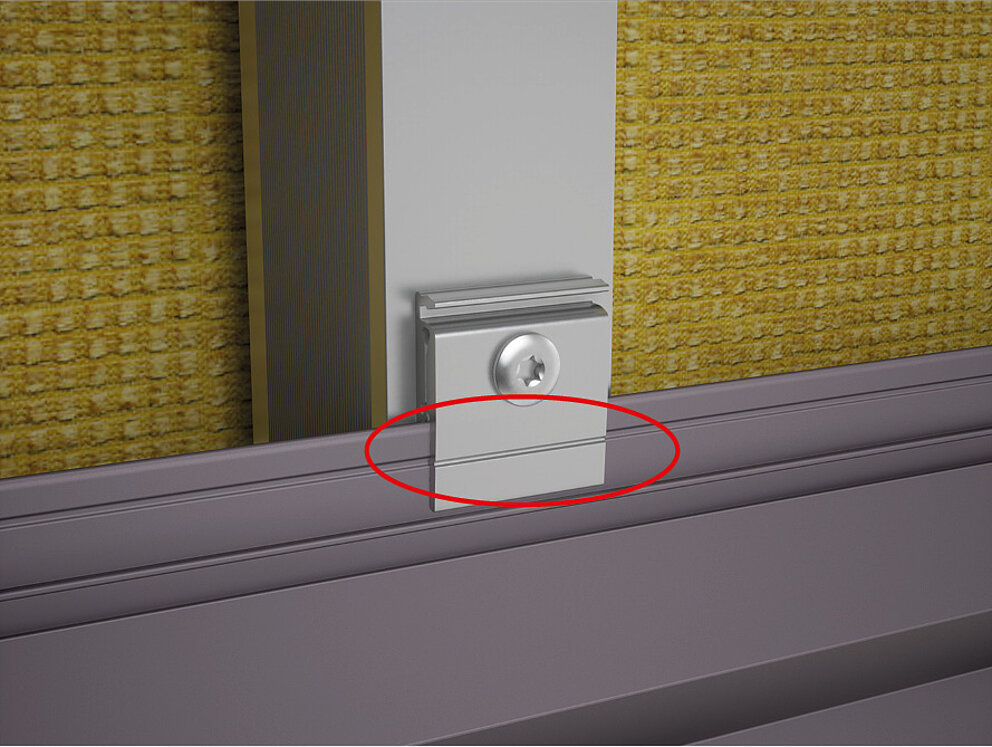

Upevňovací vrut se zašroubuje předlisovaným otvorem příponky, která umožňuje montáž lisovaných profilů, při níž je zohledněna i případná dilatace.
Ujistěte se, že příponka na nosný profil dosedá vždy celou plochou a že zapuštěné rýhy příponky a profilu jsou navzájem přesně zarovnány.
Dbejte na to, aby byla u přerušení, jako jsou stykové spáry, zachována linie a lícování lisovaných profilů. Pro kontrolu se doporučuje profily v pravidelných rozestupech, nejpozději po pěti profilech, vymezit kontrolními šňůrami.

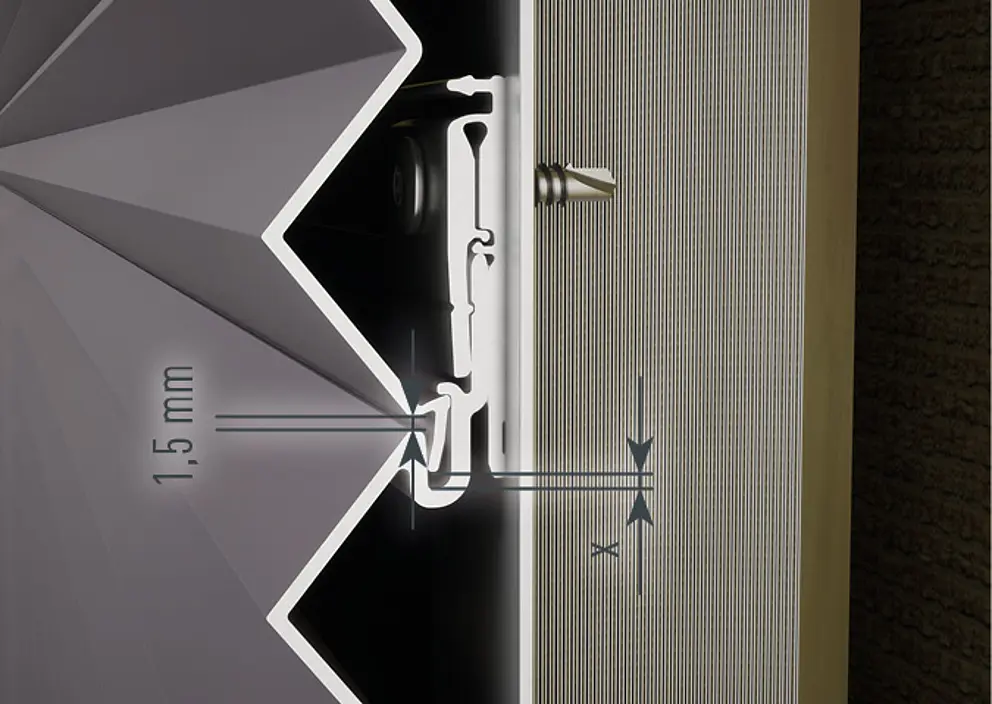

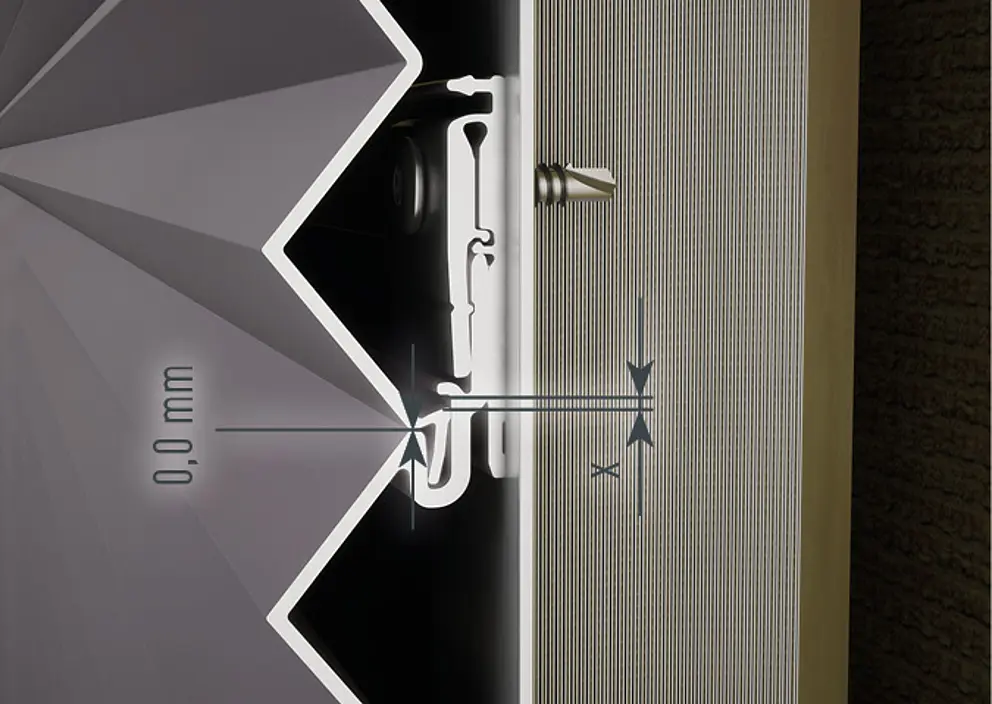

Montážní systém umožňuje na jednu krycí šířku kompenzaci +1,5 / -0 mm. Je-li nutné provést kompenzaci, doporučuje se rozdělit ji na několik profilů, aby byla zachována přímost řady a nevznikaly výrazné spáry. Tímto způsobem zůstane kompenzace skrytá a je vizuálně téměř nepostřehnutelná, čímž se docílí rovnoměrného a nenápadného vzhledu.
