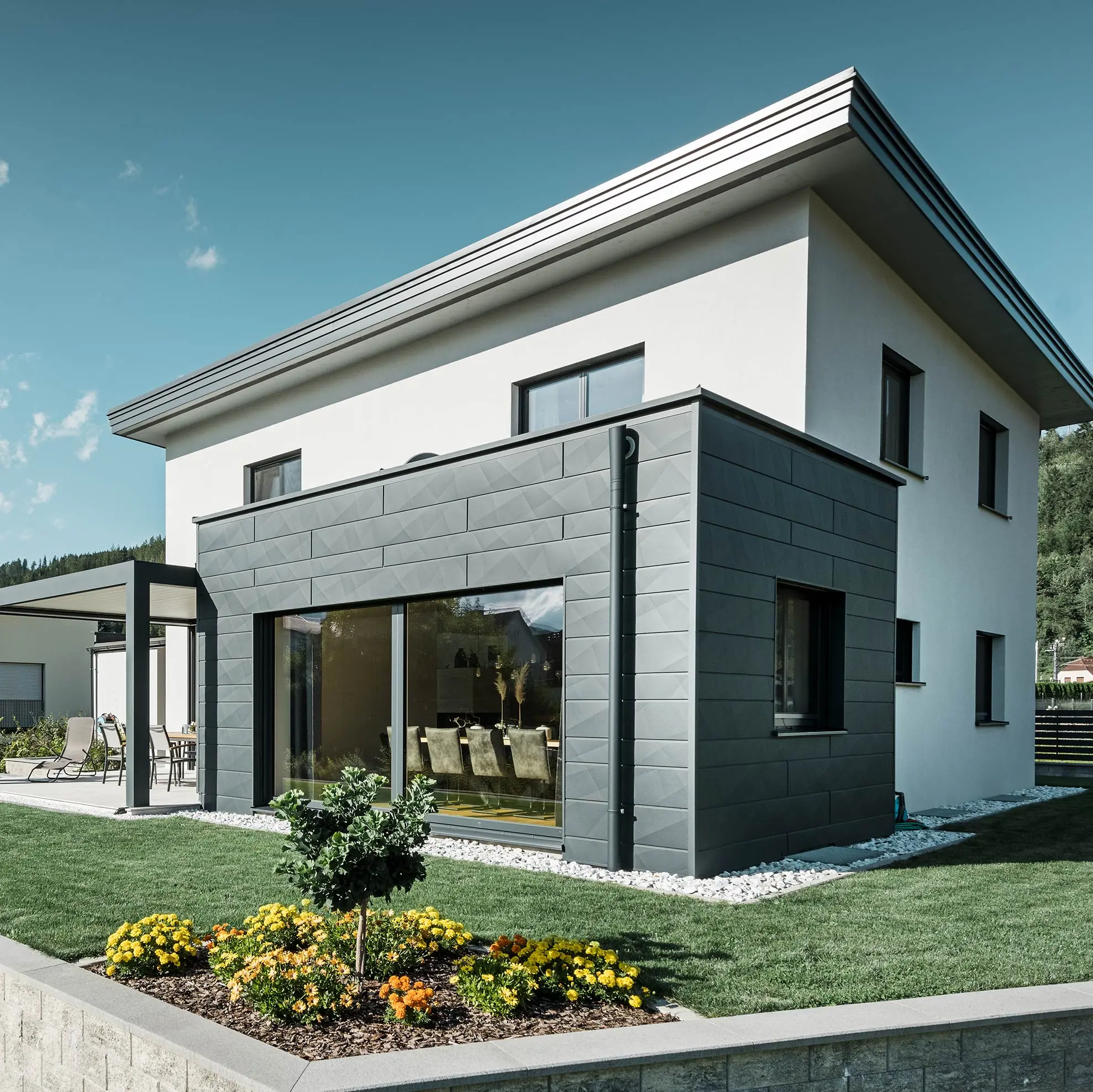

Samostatně stojící dům s přístavbou, která je opláštěná hliníkovou fasádou PREFA, odvodnění ploché střechy pomocí odvodňovacího systému PREFA v barvě P.10 antracitové

Kruhový svod

Hliníkové svody PREFA v nejvyšší kvalitě s rozsáhlým příslušenstvím

+6
pokračovat ve čtení

Hliníkové svody PREFA: Stabilní, s dlouhou životností, skvěle se hodí k celému PREFA odvodňovacímu systému

PREFA kruhové svody jsou součástí rozsáhlého hliníkového odvodňovacího systému a jsou k dispozici v různých rozměrech a barvách. Každý detail je k dostání včetně montážního příslušenství a perfektně k sobě ladí. PREFA svody se hodí ke všem PREFA žlabům, jedno zda se rozhodnete pro půlkulatý, hranatý nebo nástřešní žlab. Dešťová voda je díky svodům spolehlivě odvedena.

Hliníkové svody PREFA: Stabilní, s dlouhou životností, skvěle se hodí k celému PREFA odvodňovacímu systému

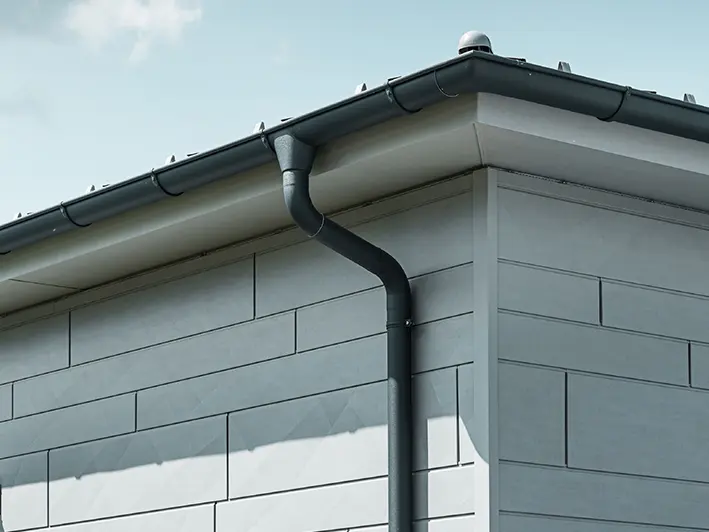

Žlab PREFA s kulatým svodem v barvě P.10 antracitové a fasádou PREFA Siding.X

Odvodňovací systémy - hodí se pro všechny typy domů a pro všechny typy střech

Nezáleží jestli se jedná o novostavbu nebo rekonstrukci, zahradní domek, rodinný dům nebo velkou průmyslovou budovu. Jedno zda je střecha šikmá nebo plochá, cihlová nebo eternitová, jestli je na střeše šindel či pálená taška. Jako část uceleného systému se odvodňovací systém PREFA hodí nejen pro hliníkové střechy, ale může být kombinován také se všemi běžnými střešními matreiály*.

* nekombinovat s měděnými střechami

U plochých střech může být dešťová voda spolehlivě odvedena za pomocí moderního fasádního kotlíku se zaústěním nebo sběrného kotlíku v hranatém či kulatém provedení.

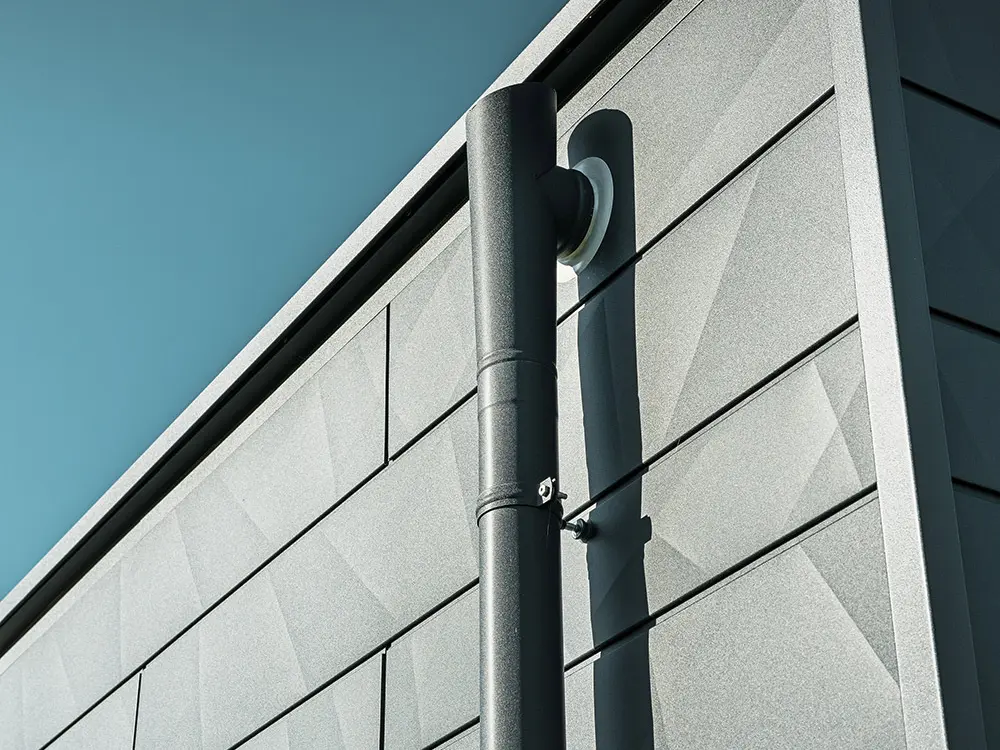

PREFA svody s PREFA fasádním zaústěním v barvě P.10 antracitové, na fasádě PREFA Siding.X, také v barvě P.10 antracitové

PREFA svody s PREFA fasádním zaústěním v barvě P.10 antracitové

Výhody ve zkratce

Nerezaví a neuvolňuje žádné těžké kovy

PREFA svody jsou z hliníku a proto nerezaví a ani neuvolňují žádné těžké kovy, díky čemuž může být dešťová voda použita např. k zalévání na zahradě.

Recyklovatelný

Hliník se dá snadno a neomezeně recyklovat bez ztráty kvality.

Nízká váha

Díky lehkému hliníkovému materiálu je umožněna snadná přeprava a montáž.

Vysoce odolné a s dlouhou životností

Žlaby a svody jsou vyráběné ze strojně lakovaných svitků. Díky kvalitní povrchové úpravě nanášené metodou Coil-Coating zůstává vrstva laku tvárná a maximálně odolná a to i v extrémních povětrnostních podmínkách.

Nerezaví a neuvolňuje žádné těžké kovy

PREFA svody jsou z hliníku a proto nerezaví a ani neuvolňují žádné těžké kovy, díky čemuž může být dešťová voda použita např. k zalévání na zahradě.

Recyklovatelný

Hliník se dá snadno a neomezeně recyklovat bez ztráty kvality.

Nízká váha

Díky lehkému hliníkovému materiálu je umožněna snadná přeprava a montáž.

Vysoce odolné a s dlouhou životností

Žlaby a svody jsou vyráběné ze strojně lakovaných svitků. Díky kvalitní povrchové úpravě nanášené metodou Coil-Coating zůstává vrstva laku tvárná a maximálně odolná a to i v extrémních povětrnostních podmínkách.

Harmonické vyhotovení a silný barevný akcent: Kompletní odvodňovací systém umožňuje mnohé

Je libo tón v tónu nebo kontrast? PREFA odvodňovací systém - spočívající z žlabů, svodů a z příslušenství - nabízí v interakci se střechou a fasádou velkou svodobu v návrhu. Vyberte si z našeho širokého výběru standardních barev.

Díky osvědčené povrchové úpravě "P.10" zůstane lak i po mnoha letech zcela funkční a hezký. PREFA žlaby, stejně tak jako svody jsou k dostání v následujících barevných odstínech - samozřejmě se zárukou 40 let na materiál.

Přehled barev (10)

barva

označení

~ RAL

60

150

80 | 100 | 120

01 Braun

P.10 tmavě hnědá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

07 Hellgrau

P.10 světle šedá

7005

10 Prefaweiß

P.10 prefa bílá

9002

11 Nussbraun

P.10 oříšková

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

05 Oxydrot

tmavě červená

3009

12 Silbermetallic

stříbrná metalíza

9006

13 naturblank

přírodní hliník

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty.
  • Přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Tip expertů: smysluplné využití dešťové vody: Také na zahradě se dají ušetřit peníze a zdroje

Drahocenná dešťová voda tak nemusí prosakovat pryč nebo být odvedena do kanalizace, ale může být použita na zalévání zahrady. K tomu může být využit PREFA sběrač dešťové vody nebo dešťová klapka: ty odvádí dešťovou vodu do nádoby určené pro zachytávání vody.

Sběrač dešťové vody: na tento sběrač mohou být napojeny běžné zahradní hadice, které odvedou dešťovou vodu do sudu, nádrže atd. Pokud je nádoba na zachytávání dešťové vody plná, odteče přebytečná voda svodem, čímž se zabrání přetékání nádoby na zachytávání dešťové vody. V zimě může být toto napojení zakryto víčkem, které je součástí dodávky a díky němuž je nádoba ochráněna před zimou a zamrznutím.

Sběrač dešťové vody v barvě P.10 tmavě hnědé od PREFA

Dešťová klapka: může být otevřena a zavřena ručně, podle toho, zda chcete dešťovou vodu odvést do nádoby na vodu nebo ne. Dešťová klapka je mimo jiné vybavena také lapačem listí. Tím mohou být zachyceny a snadno odstraněny hrubé nečistoty, čímž se zabrání možnému zamrznutí svodu.

PREFA dešťová klapka v barvě P.10 tmavě hnědé, kterou je možné otevřít, aby mohla být dešťová voda případně zachycena v nádobě na dešťovou vodu

Ale pozor: dešťová voda, která teče přes určité materiály (např. měď a zinek), by měla být použita jen zřídka. Máte-li velké měděné nebo pozinkované plochy, měli byste si ověřit, zda nemáte vodu znečištěnou těžkými kovy. Také střechy z bitumenového šindele mohou být nebezpečné pro rostliny, zahradní jezírko nebo životní prostředí. Informujte se raději u výrobce!

Extra silný: Svod o tloušťce 1,6mm: Vysoce odolný a přesto elegantní

Délka téměř tři metry a provedení z hliníku o tloušťce 1,6mm jsou rozhodujícími přednostmi tohoto výrobku. Pro svou mimořádnou odolnost je ideální pro prostor domovního vchodu i pro prostor zahrady. Díky robustnosti svodu totiž nehrozí promáčknutí způsobené např. hrajícími si dětmi nebo úderem předmetů. Délka svodu má také estetickou výhodu, neboť ve výšce očí nebo v přímém pohledovém poli není potřeba žádné opticky rušivě působící ukotvení. Funkční detail, který zejména u moderních rodinných domů působí elegantně a zároveň barevně sladěném řešení s fasádou - tón v tónu decentně odsouvá systém odvodnění střechy do pozadí. Zeptejte se svého PREFA poradce.

Pokud má být řešení obzvláště odolné

Také ve veřejné oblasti se doporučují svody ze silného materiálu od 1,6mm. Ideálně se použije ve spodní části masivní svod a v horní části běžný svod. Díky stejnému venkovnímu průměru není opticky vidět žádný rozdíl.

Hranatý svod: hranatá alternativa ke kulatým svodům: Minimalistický a přitom elegantní vzhled

Vedle kulatého provedení svodu nabízí PREFA také hranaté varianty, aby mohla být dešťová voda bezpečně odvedena z plochy střechy: PREFA hranatý svod. S 10x10 cm a 8x8 cm jsou k dispozici dva rozměry robustního hranatého svodu.

Hranatý svod: hranatá alternativa ke kulatým svodům: Minimalistický a přitom elegantní vzhled

Moderní rodinný dům s plochou střechou a s malými okny. Fasáda je zhotovena z PREFA Siding.X v barvě bronzové. Napojení jsou zhotovena v barvě antracitové. Ke střešnímu odvodnění slouží PREFA hranatý svod s vhodným sběrným kotlíkem v barvě antracitové.

Snadné čištění a údržba: A dešťová voda může bezproblémů odtékat

Nepříznivé počasí se silným krupobitím a bouřkami se vyskytuje čím dál tím častěji, o tom jsme se mohli v minulých letech častěji přesvědčit. V takovém případě musí odvodňovací systém pojmout nejen velké množství vody, ale také listy a větve, které se větrem dostanou na střechu.

Obzvláště po extrémních povětrnostních podmínkách nebo i na podzim bychom měli zkontrolovat, zda nejsou zanesené žlaby. Zde nabízí PREFA lapač listí (průměr 80-120) pro sběrný kotlík nebo dešťovou mřížku pro dešťovou klapku. Díky tomuto integrovanému, vyjímatelnému sítu mohou být nečistoty snadno odstraněny. V opačném případě vzniká nebezbpečí, že kvůli nečistotám zamrzne voda ve svodu a svod se tak poškodí. V každém případě by se měla nádoba pro dešťovou vodu vždy v zimě vyprázdnit, aby nedošlo ke škodám v důsledku zamrznutí.

Nástřešní žlab, kde je hodně listí, je potřeba vyčistit ucpané žlaby

Správný rozměr a montáž: Vaše nové PREFA svody odolají jakémukoli počasí

Pro různé typy fasád, ať již se jedná o zadní odvětrávanou (PREFA) fasádu, tak pro tepelně izolační kompozitní systém je k dispozici příslušenství pro odbornou montáž objímky. Instalace se provádí pomocí hmoždinek, trnů a držáků na trubky nebo pomocí montovaných fasádních desek pro dřevěné fasády, hliníkové kompozitní panely nebo fasádní lamely Siding.

Připevňovací svorku lze použít nezávisle na nástavci. Tímto způsobem lze zvolit upevnění v závislosti na podkladu. Svody PREFA (∅ 80, ∅ 100, ∅ 120, ∅ 150) jsou dodávány s ochrannou fólií, která slouží jako ochrana před poškozením při přepravě a montáži. (Po instalaci by však měla být ochranná fólie rychle odstraněna, aby vlivem UV záření nedošlo k jejímu poškození a poté by bylo obtížnější fólii odstranit.)

Vypočet optimálního průměru svodu

Správné zaměření požadovaného průměru dešťového svodu a také průměru odtokových trubek je klíčové. Při velkém objemu dešťové vody totiž nesmí docházet ke zpětnému zatékání nebo přelévání. S výpočtem vám pomůže odborník PREFA, případně partnerská firma.  Na webových stránkách firmy PREFA v přihlašovací sekci pro montážní firmy/klempíře jsou k dispozici další užitečné nástroje pro zjištění optimálního rozměru dešťového svodu a odtokových trubek.

Technické informace k PREFA svodům

Materiál

Lakovaný hliník 0,7/1,6mm silný, práškově lakovaný metodou Coil-Coating

Rozměr 0,7 mm

∅ 60 × 3.000 mm
∅ 80 × 3.000 mm
∅ 100 × 3.000 mm
∅ 120 × 3.000 mm
∅ 150 × 3.000 mm*

* není k dostání ve kvalitě P.10

Rozměr 1,6mm



Lisovaný profil

∅ 100 × 3.000 mm

Plánování & realizace

Níže naleznou naši klempíři a architekti návody k PREFA odvodňovacímu systému, které si lze stáhnout.

Příslušenství

Objímka pro kruhový svod

Ø 60, 80, 100, 120, 150; se závitem M10 bez trnu. S pevnou maticí.

Zaústění svodu do kanalizace s otvorem na čištění

Vč. těsnění. Tloušťka materiálu: 2 mm (⌀ 80 a ⌀ 100); 2,3 mm (⌀ 120)

Objímka z zaúsťovacímu kanalizačnímu svodu

Ø 80, 100, 120, se závitem M10 bez trnu.

Krytka přechodu svodu

60/115, 80/115, 100/115, 100/150, 120/150

Trn k objímce pro hmoždinku ⌀ 10 pro prostup tepelnou izolací

140, 200, 330 mm; vč. plastové krytky. Barva krytky: šedá. Vhodný pro hmoždinky ⌀ 10 mm pro prostup tepelnou izolací.

Hmoždinka Ø 10 pro prostup tepelnou izolací

Ø 10 × 120 mm Ø 10 × 180 mm Ø 10 × 280 mm. Pro tepelné izolace 50–200 mm. Montážní hloubka v nosném podkladu: min. 70 mm. Vhodná k trnům k objímce pro hmoždinky ⌀ 10 mm pro prostup tepelnou izolací. Předvrtat vrtákem ⌀ 10 mm.

Držák objímky pro zateplovací systémy

100 – 180 mm, 180 – 260 mm; pro tepelné izolace 100–180 mm nebo 180–260 mm, vč. upevňovacího materiálu (hmoždinka ⌀ 8×90 mm, šroub ⌀ 6×100 mm) a krytky.

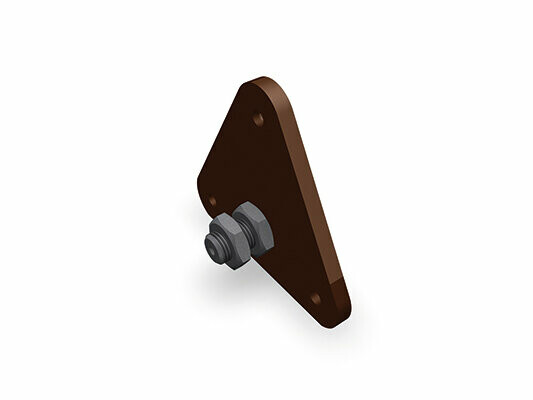

Montážní deska na stěnu

Se závitem M10 a maticí. Bez upevňovacího materiálu.

Hrdlo žlabu k nalepení

Vhodné pro svod ⌀ 60. Lze použít i jako pojistný přepad pro PREFA sběrný kotlík.

Hrdlový spoj

Ø 60, 80, 100, 120

Přechodný kus posuvný

Ø 80, 100, 120. Horní napojení vhodné pro PREFA svody s ochrannou fólií (⌀ 80, ⌀ 100 nebo ⌀ 120) a PREFA svody o tloušťce 1,6 mm. Spodní napojení vhodné pro napojení na HT/KG rouru vel. 110 a PREFA zaústění svodu. Celková výška: 250 mm.

Přechodka schodu

Ø 110/100 mm, Ø 125/120 mm. Celková výška: 160 mm.

Koleno 72°

Ø 60, 80, 100, 120, 150

Koleno 85°

Ø 60, 80, 100, 120

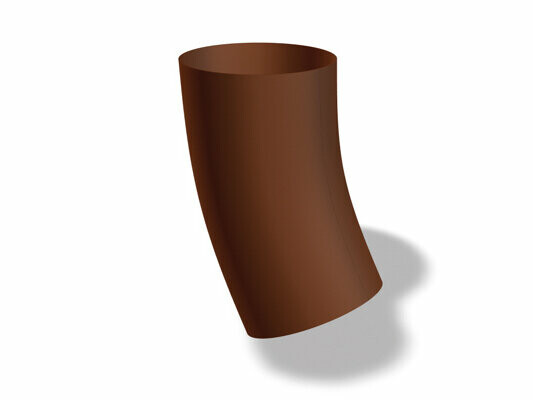

Koleno 40°

Ø 60, 80, 100, 120

Soklové koleno

Ø 80, 100, 120, 150

Sběrný kotlík

Sběrný kotlík hranatý s kruhovým vyústěním

Ø 80, 100, 120, 150. Hloubka/šířka/výška: 220/220/330 mm. Výška bez hrdla: cca 280 mm. Návalka na 3 stranách. Excentrické umístění hrdla (vzdálenost od zadní stěny: 30 mm). Tloušťka materiálu: 0,8 mm.

Sběrný kotlík kulatý

Sběrný kotlík kulatý

Ø 100. Hloubka/šířka/výška: 170/180/245 mm. Výška bez hrdla: cca 185 mm. Excentrické umístění hrdla (vzdálenost od zadní stěny: 30 mm). Tloušťka materiálu: 0,8 mm.

Fasádní kotlík se zaústěním

Fasádní kotlík se zaústěním

Ø 80, 100, 120. Celková výška: 520 mm (pohledová výška: 470 mm). Tloušťka materiálu: 1,2 mm vč. EPDM těsnění. Sklon napojení: 3°. ⌀ 80 mm: vhodný pro HT rouru vel. 75. ⌀ 100 mm: vhodný pro HT rouru vel. 110. ⌀ 120 mm: vhodný pro HT rouru vel. 125.

Sběrač dešťové vody v barvě P.10 tmavě hnědé od PREFA

Sběrač dešťové vody

Ø 80, Ø 100 und Ø 120. Vč. plastového připojení; vhodné pro všechny standardní zahradní hadice (⌀ 25 mm | 1ʺ). Průměr závitu vyústění: cca 33 mm | G1ʺ.

PREFA dešťová klapka v barvě P.10 tmavě hnědé, kterou je možné otevřít, aby mohla být dešťová voda případně zachycena v nádobě na dešťovou vodu

Dešťová klapka

Ø 80, 100, 120. Délka: 400 mm. S integrovaným vyjímatelným lapačem listí.

Odbočka kruhového svodu

Ø 80, 100, 120. Jiný sklon zaústění na poptání.

Odbočka kruhového svodu (kónická)

Ø 100 × 50-75 mm

PREFA Dachrinnen Laubfänger, fängt grobe Verschmutzungen auf, damit das Ablaufrohr nicht verstopft wird

Lapač listí

Ø 80, 100, 120
