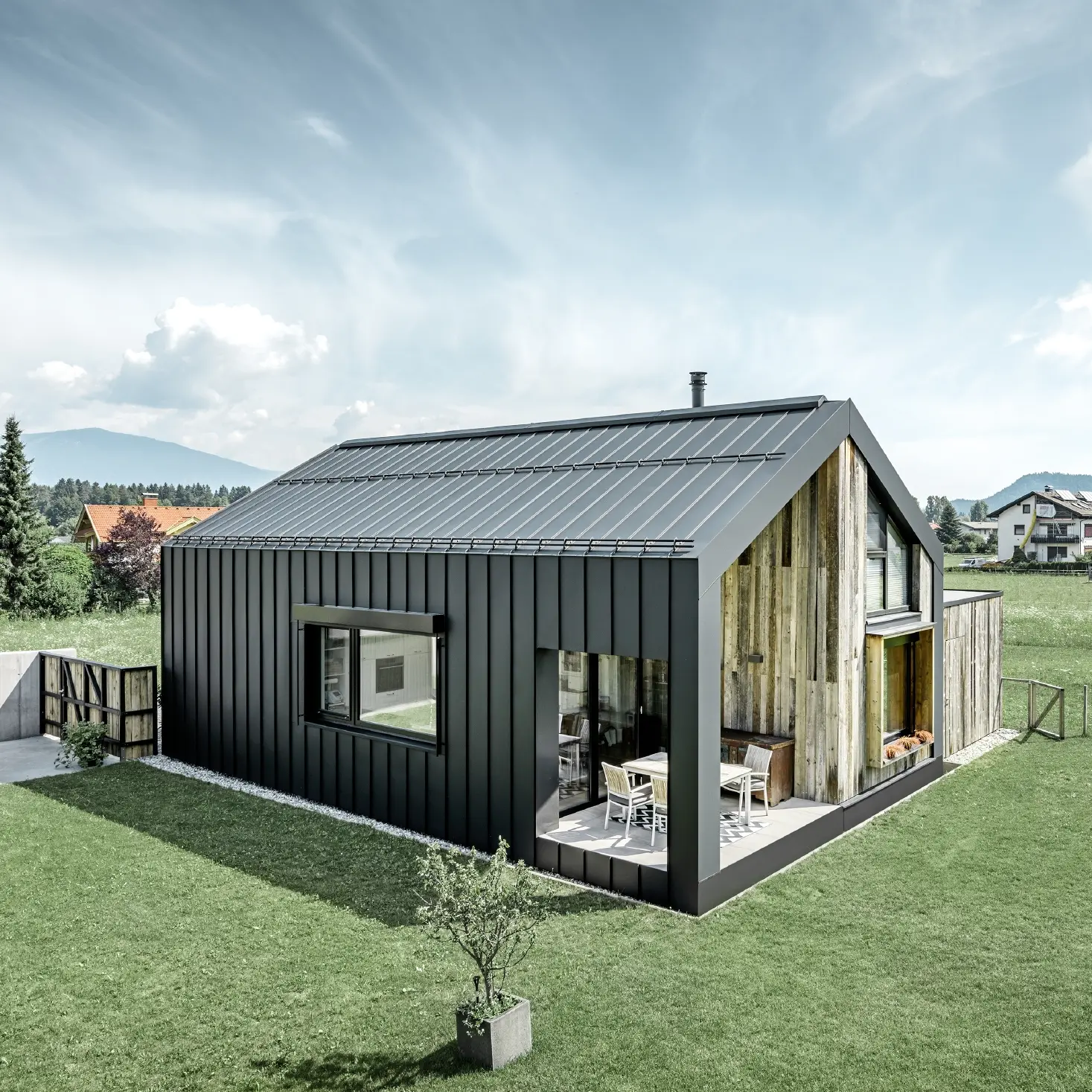

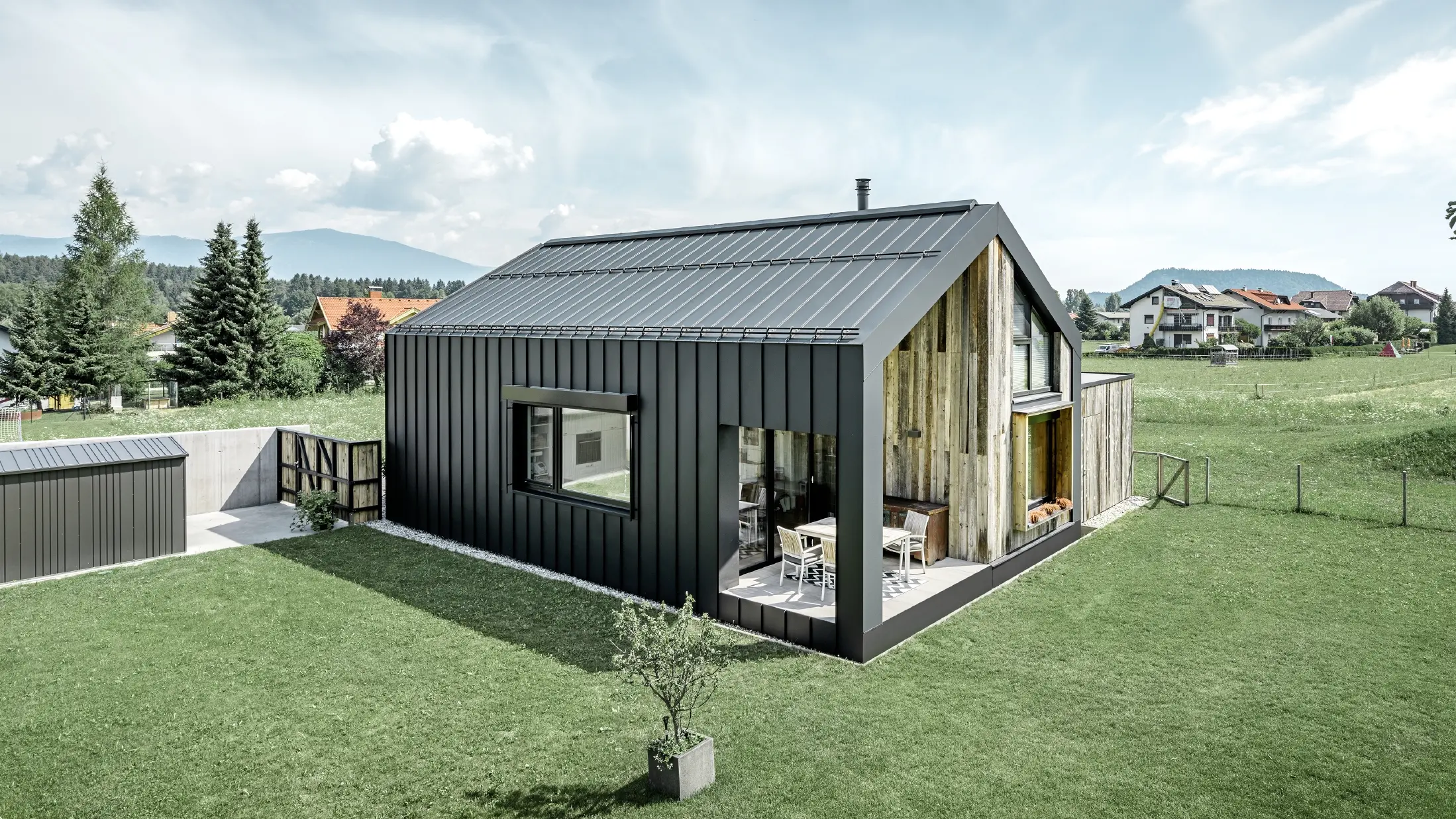

Rodinný dům se sedlovou střechou, střecha a fasáda jsou pokryty PREFALZem společnosti PREFA v provedení P.10 antracitová. Šáry plochy střechy přecházejí ve fasádu. Část fasády je obložena zvětralým dřevem.

Střešní systém Prefalz

Mnohotvárný a poddajný: PREFALZ se snadno zpracovává, a nabízí tak velký kreativní prostor pro vaši střešní krytinu.

+16
pokračovat ve čtení

PREFALZ nabízí mnoho barevných a tvarových variant. Díky hliníku je poddajnější než většina srovnatelných falcovaných materiálů, a proto se s ním velmi snadno pracuje. Díky nízké hmotnosti od 2,2 do 2,3 kg/m² v závislosti na šířce svitku je PREFALZ vhodný jak pro rekonstrukce střech, tak i pro novostavby, protože se perfektně přizpůsobí různým stavebním technologiím. Kromě toho jej lze doplnit o rozsáhlé systémové příslušenství PREFA.

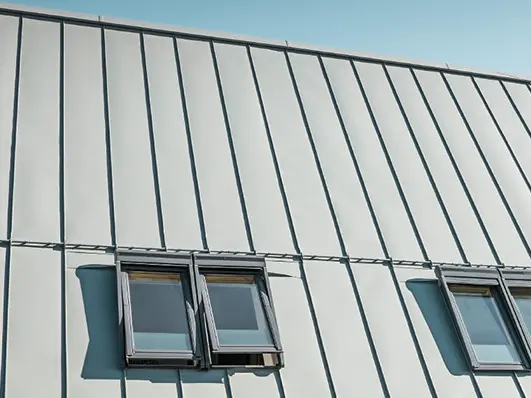

Falcovaná střecha Prefalz v provedení P.10 zinkově šedá se střešními okny

Od jednoduché střechy až po komplikované půdní vestavby, kopulovité nebo velkoplošné střechy – PREFALZ nabízí nesčetné individuální možnosti provedení. Ani ohýbání při klempířském zpracování nemůže ohrozit kvalitu laku: PREFALZ se dodává v mnoha barvách, dle přání s hladkým povrchem nebo povrchem stucco.

PREFALZ svitky jsou také ideálně použitelné jako fasádní svitky u maloformátových krytin PREFA – vhodné pro různá napojení a lemování v rozměrech 0,70 × 1 000 mm (hmotnost svitku 60 kg).

Zvlášť je třeba upozornit na to, že hliníková střecha PREFALZ splňuje požadavky normy EN 13501-1 na třídu nehořlavosti „A1“ – tedy nehořlavý materiál. Další informace o požární bezpečnosti najdete zde.

Wohnhausanlage in St. Moritz mit Holzfassade und Aluminiumdach mit geschwungener Traufe in silbermetallic

Výhody systému PREFALZ

Ikona pro výhody

Mnohotvárnost použití

od obloukové střechy až ke komplikovaným půdním vestavbám, kopulovitým střechám, klasickým sedlovým střechám nebo velkoplošným střechám

Ikona pro výhody

snadno se zpracovává, vydrží silnou zátěž

snadno se zpracovává i při nízkých venkovních teplotách

Ikona pro výhody

Záruka 40 let

na materiál a barvu u produktů s povrchem P.10

Ikona pro výhody

Protipožární bezpečnost

PREFALZ nehořlavý (A1)

Ikona pro výhody

Mnohotvárnost použití

od obloukové střechy až ke komplikovaným půdním vestavbám, kopulovitým střechám, klasickým sedlovým střechám nebo velkoplošným střechám

Ikona pro výhody

snadno se zpracovává, vydrží silnou zátěž

snadno se zpracovává i při nízkých venkovních teplotách

Ikona pro výhody

Záruka 40 let

na materiál a barvu u produktů s povrchem P.10

Ikona pro výhody

Protipožární bezpečnost

PREFALZ nehořlavý (A1)

Ikona pro výhody

Kompletní systém

rozsáhlé a sladěné systémové příslušenství zajistí bezpečnost a dlouhou životnost

Ikona pro výhody

Početné možnosti ztvárnění

k dodání velmi široký výběr standardních barev i hladký povrch a povrch stucco, vhodný ke kompletnímu systému PREFA

Ikona pro výhody

Ekologický

Hliník lze recyklovat ze 100 % a bez ztráty kvality.

Ikona pro výhody

Dlouhá životnost

Hliník nerezaví

Ikona pro výhody

Kompletní systém

rozsáhlé a sladěné systémové příslušenství zajistí bezpečnost a dlouhou životnost

Ikona pro výhody

Početné možnosti ztvárnění

k dodání velmi široký výběr standardních barev i hladký povrch a povrch stucco, vhodný ke kompletnímu systému PREFA

Ikona pro výhody

Ekologický

Hliník lze recyklovat ze 100 % a bez ztráty kvality.

Ikona pro výhody

Dlouhá životnost

Hliník nerezaví

Detaily falce

U krytin se svitkovým plechem se předem profilované nebo ukončovací pásy zadrážkují, aby se vytvořil vodotěsný spoj. U fasád se přednostně používá úhlová stojatá drážka, na plochách střech dvojitá stojatá drážka. Na obou následujících obrázcích jsou zobrazeny průřezy dvojitých a úhlových svitkových plechů:

Systémy pokládky a způsoby překrytí

Pásy PREFALZ, nazývané také „šáry“, se vyrábějí z hliníkových svitků na profilovacích strojích.

Tyto šáry lze používat až do délky 12 m s posuvnými příponkami. Prostřednictvím příslušných dodatečných opatření jsou možné i delší šáry. Dlouhé šáry umožňují jednoduchou, bezpečnou a hospodárnou pokládku střešní krytiny. Přitom mohou mít pásy vždy stejné nebo ve zvláštním případě i různé šířky.

Tabulová a zrcadlová krytí sestávají ze šárů, které jsou přerušeny příčnými drážkami. Často se používají u budov se zvlášť vysokým namáháním tlakem větru nebo se používají také z konstrukčních důvodů.

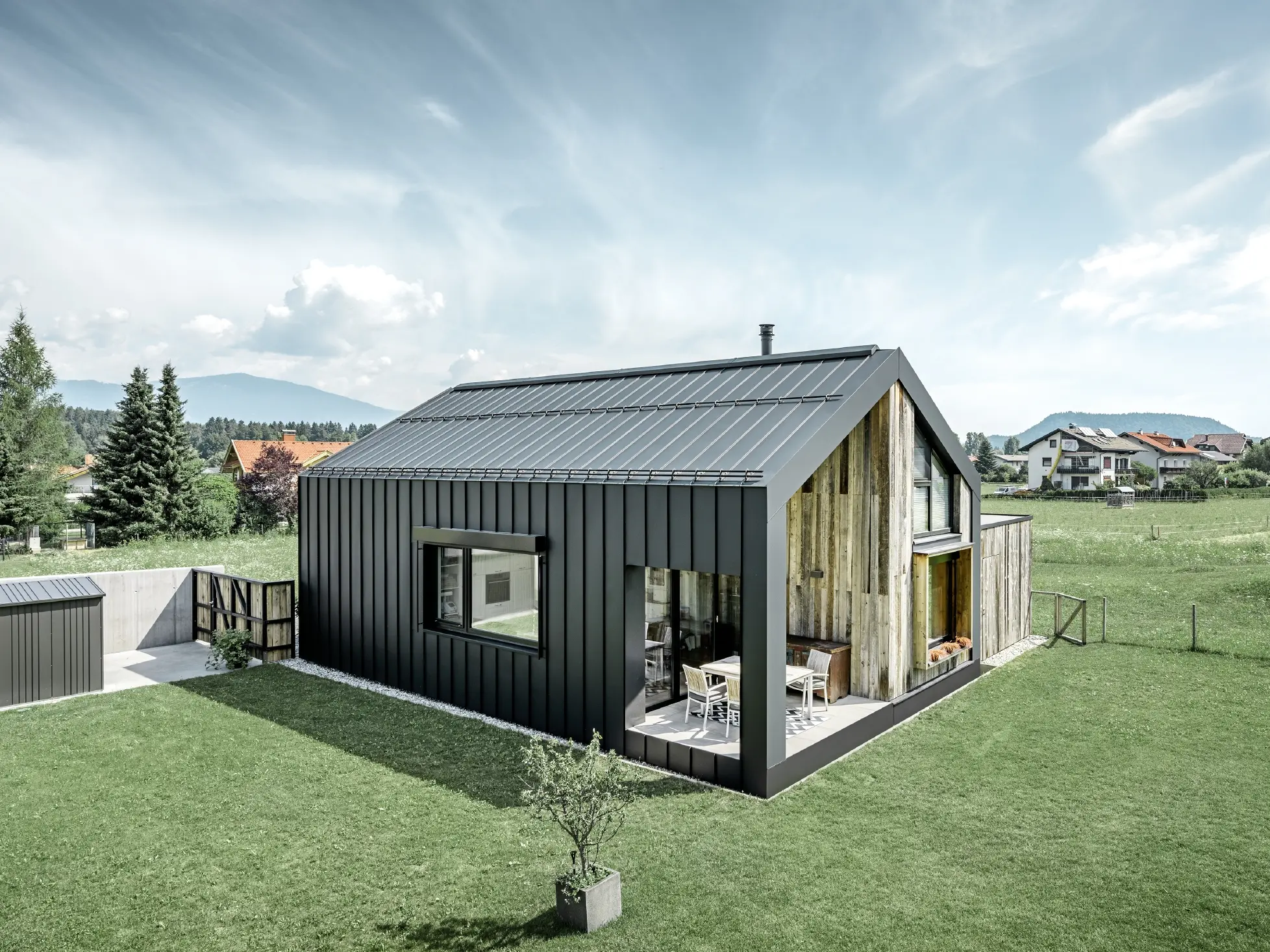

Rodinný dům se sedlovou střechou, střecha a fasáda jsou pokryty PREFALZem společnosti PREFA v provedení P.10 antracitová. Šáry plochy střechy přecházejí ve fasádu. Část fasády je obložena zvětralým dřevem.

Tip experta: pro ploché střechy se sklonem od 3°

Střechy zhotovené z PREFALZu se vyznačují maximální stabilitou a dlouhou životností. PREFALZ je vhodný materiál pro střechy s velmi nízkým sklonem* již od 3° a dobře se pokládá i při nízkých teplotách.

* Nutno zohlednit platné národní technické normy a pravidla.

Přehled barev systému PREFALZ

PREFALZ nabízí širokou paletu standardních barev, převážně v kvalitě P.10, se zárukou 40 let na barvu. Barevná vrstva se nanáší a vypaluje v několika stupních zpracování v takzvaném procesu Coil-Coating. Díky tomu je vrstva laku tvárná a velmi odolná vůči povětrnostním vlivům.

Přehled barev (20)

barva

označení

~ RAL

01 Braun

P.10 tmavě hnědá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

04 Ziegelrot

P.10 cihlově červená

8004

05 Oxydrot

P.10 tmavě červená

3009

06 Moosgrün

P.10 mechově zelená

6005

07 Hellgrau

P.10 světle šedá

7005

08 Zinkgrau

P.10 zinkově šedá

7030

10 Prefaweiß

P.10 prefa bílá

9002

11 Nussbraun

P.10 oříšková

8019

17 Reinweiß

P.10 čistě bílá

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

43 Steingrau

P.10 břidlicová

7031

12 Silbermetallic

stříbrná metalíza

9006

13 naturblank

přírodní hliník

23 Schwarzgrau

černošedá

7022

45 Bronze

bronzová

7048

45 Bronze

P.10 bronzová

7048

46 Patina grün

P.10 patina zelená

6027

47 Patina grau

patina šedá

7042

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
  • Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

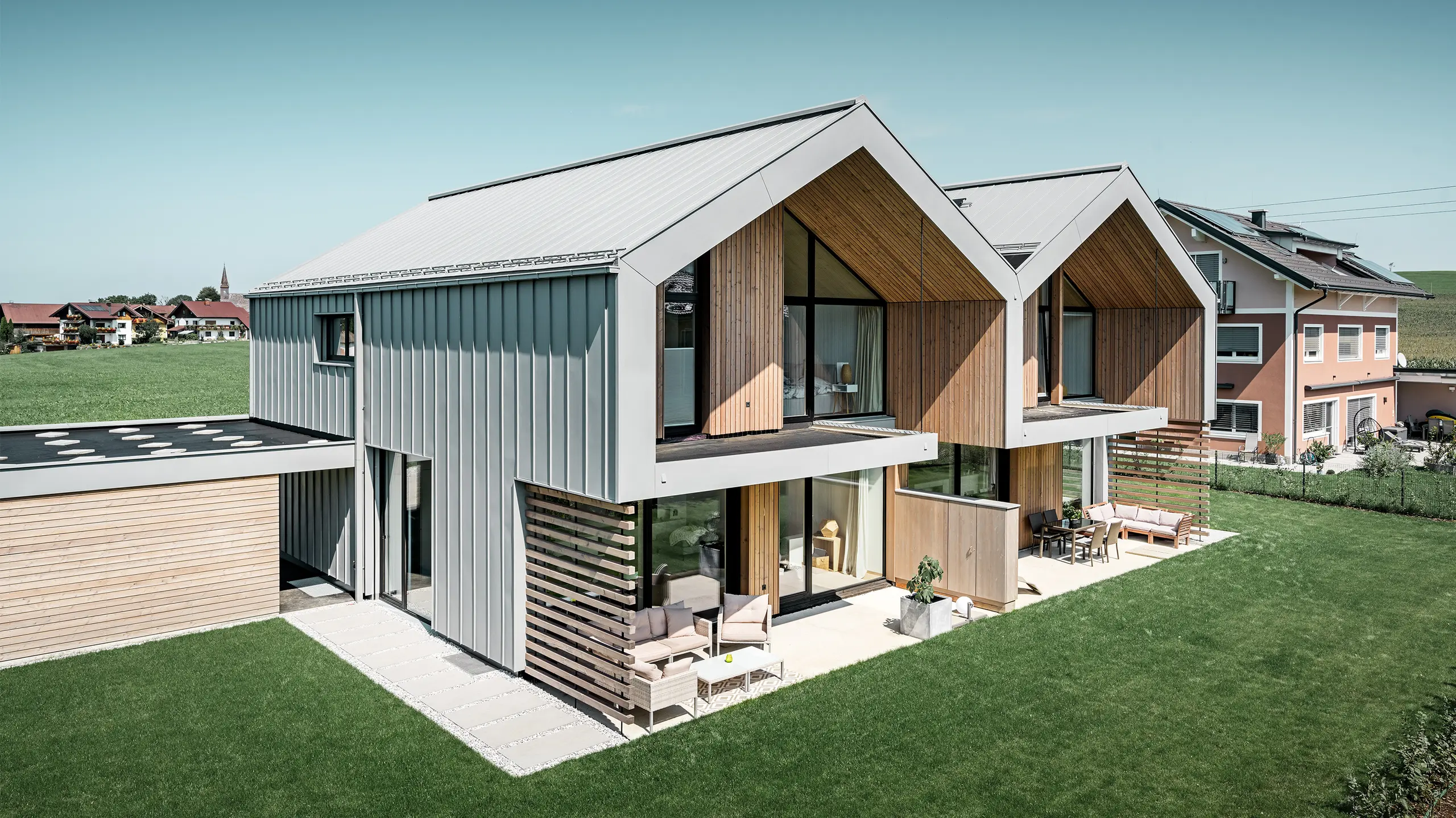

Nechte se inspirovat realizovanými projekty se systémem PREFALZ.

Technika svitkových plechů představuje klasiku u způsobu překrytí kovových střech. Tato technika umožňuje pokrýt celý plášť budovy, tedy střechu a fasádu, takže pak působí jako jednolitá plocha. Technika umožňuje široký prostor pro ztvárnění díky rovnoměrným nebo proměnlivým šířkám pásů i kónickým pásům, vedle velkého výběru barev.

PREFALZ se kromě toho používají pro jednotlivé detaily, jako lemování komína, překrytí zdí, štítové hrany a mnoho dalšího u maloformátových střech PREFA.

Zde je více tipů pro výběr správné střešní krytiny. Ještě více inspirace najdete v galerii referencí nebo galerii rekonstrukcí.

Máte ještě nějaké dotazy ke krytině PREFALZ?: FAQ

Bylo by příliš jednoduché, kdybychom Vám mohli uvést celkovou cenu, nebo kdybychom mohli říct, že falcovaná střešní taška nebo fasádní šindel stojí XY korun. Tak jednoduché to bohužel není, protože v případě střechy nebo fasády PREFA je nutná pečlivá kalkulace naším odborným pracovníkem.

Problematiku reguluje v Rakousku norma ÖVE/ÖNORM EN 62305-3 (v ČR platí harmonizovaná norma ČSN EN 62305-3). V jiných zemích musí být zohledněny místní normy a předpisy týkající se této problematiky. Kovové střechy lze dle normy ÖVE/ÖNORM EN 62305-3 využívat jako přirozenou součást systému ochrany před bleskem.

Střešní desky, šindele, šablony a střešní panel FX.12 PREFA jsou díky své nízké hmotnosti vynikající pro pokrývání stávajících starých střech

Degradace kovů chemickými nebo elektrochemickými reakcemi s okolím se označuje jako koroze kovů. Nejznámější formou koroze je rez na povrchu oceli. Hliníkové materiály jsou proti korozi velmi odolné!

Technické informace k systému PREFALZ

Materiál

barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating

Standardní rozměry

PREFALZ pro střechy: 0,7 × 500 mm a 0,7 × 650 mm
doplňkové svitky: 0,7 × 1 000 mm

Hmotnost

cca 1,89 kg/m²
skutečná spotřeba u PREFALZ 500: cca 2,3 kg/m²
skutečná spotřeba u PREFALZ 650: cca 2,2 kg/m²

Minimální sklon střechy*

3° (cca 5 %)

* Nutno zohlednit platné národní technické normy a pravidla.

Spodní konstrukce a separační vrstva*

na plné bednění (min. 24 mm); separační vrstva dle požadavků

Kotvení

PREFA pevné a posuvné nerezové příponky dle požadavků na statiku

Pozor: V žádném případě nedoporučujeme kombinovat svitky PREFALZ s barevnými hliníkovými svitky jiných výrobců nebo také se svitky FALZONAL® provedenými ve stejné barvě, protože vlastnosti laku a také křídování nátěru jsou u těchto produktů odlišné. Pouze tak se budete i po mnoha letech moci těšit z harmonicky vypadající fasády. Tuto zásadu je nutno dodržet i u lemování, atiky apod.

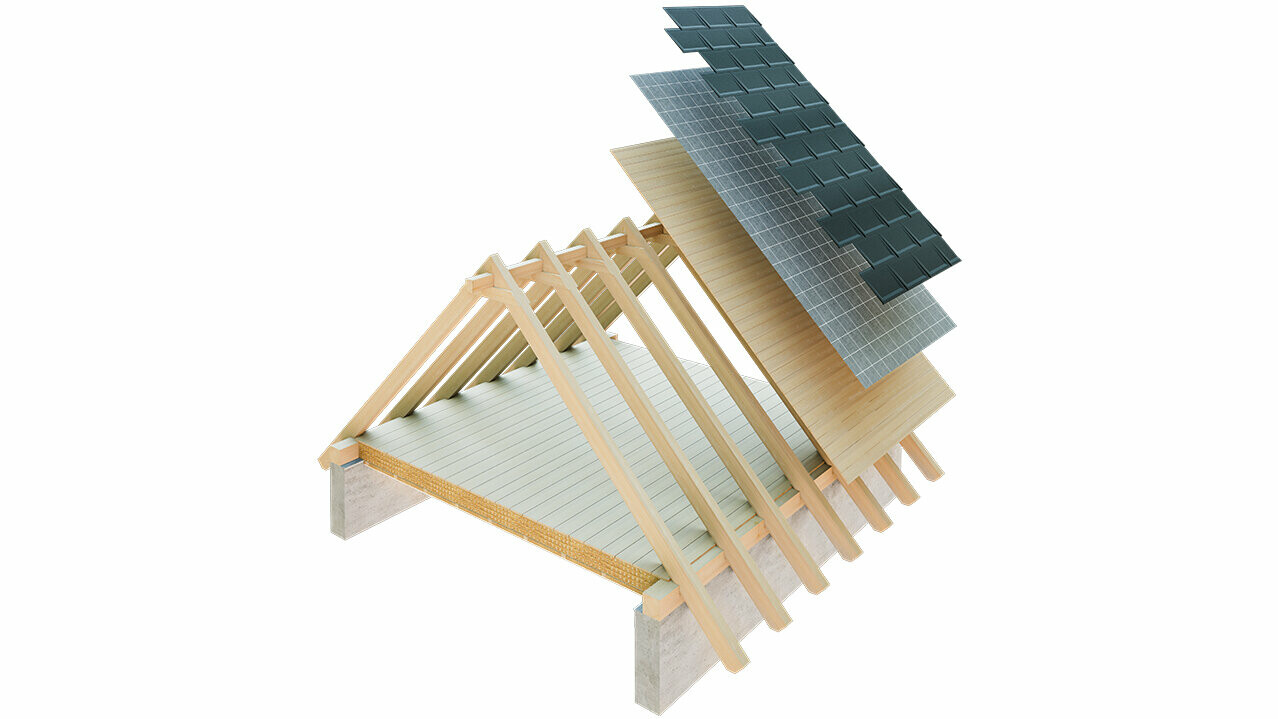

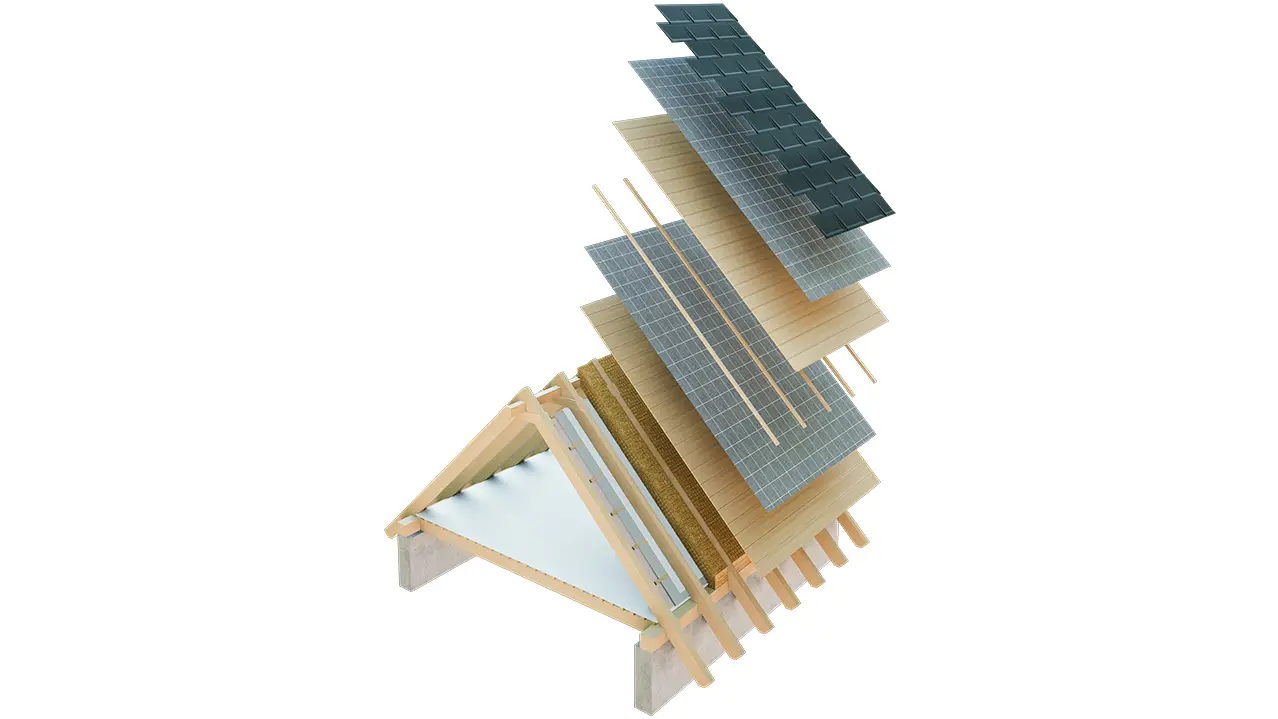

Skladba střechy

Hliníkové střechy PREFA se zhotovují s větranou spodní konstrukcí, přičemž střešní krytina a tepelně izolační vrstva jsou vzájemně odděleny provětrávanou vzduchovou mezerou. To např. umožňuje odvádění případného vodního kondenzátu.

Střešní plášť je většinou větraný, jak je znázorněno na prvním obrázku. Je ale možné i řešení s odvětráním celého podstřešního prostoru (druhý obrázek).

Separační vrstvy

Separační vrstvy umístěné přímo pod střešní krytinou mohou plnit různé funkce. Proto by se už ve fázi projektu mělo zvážit, zda a jaká separační vrstva bude použita.

Separační vrstvy mohou:

  • chránit během výstavby dřevěné bednění nebo desky na bázi dřeva před vlhkem,
  • zlepšovat zvukovou izolaci (akustické oddělení),
  • vyrovnávat malé nerovnosti střešní konstrukce,
  • zlepšit kluznost při dilataci,
  • chránit spodní stranu kovové krytiny před škodlivými alkalickými vlivy a možným negativním působením impregnačních prostředků na dřevo,
  • podporovat střešní krytinu a podstřeší v jejich funkci ochrany před deštěm.

Vhodný produkt je třeba po konzultaci s výrobcem vybrat v závislosti na funkci, kterou by měla separační vrstva plnit. Pokud má separační vrstva sloužit jako dodatečná zvuková izolace, doporučuje se použití tlustších, těžkých bitumenových pásů (např. BauderTOP UDS 3 NK nebo podobný). Jestliže separační vrstva slouží „pouze“ jako ochrana spodní konstrukce během výstavby, je možné použít tenčí bitumenový pás (např. BauderTOP TS 40 NSK nebo podobný).

Tip experta: PREFALZ 500 u pultových střech

U pultových střech s krytím na dvojitou stojatou drážku může vznikat hluk kvůli silnému větru. Proto doporučujeme použít PREFALZ se šířkou svitku 500 mm a provést vestavbu bitumenové separační vrstvy. Dostatečná protihluková opatření musí být zohledněna již při plánování skladby střechy.

Tipy ke zpracování svitkového plechu

Délka kotevní oblasti činí v závislosti na délce šáru 1–3 metry. Polohu kotevní oblasti je třeba ze zásady vybírat v závislosti na sklonu střechy – viz obrázek i příslušnou tabulku. Odvětrávací prvky nebo tvar střechy mohou ovlivnit polohu kotevní oblasti. Oblasti s různou polohou kotevní oblasti je třeba oddělit separačními lištami.

Sklon střechy

Poloha oblasti kotevního bodu

> 3° - 5° (> 5 % - 9 %)

ve středu šáru

> 5° - 10° (> 9 % - 18 %)

v horní třetině šáru

> 10° - 30° (> 18 % - 58 %)

v horní čtvrtině šáru

> 30° (> 58 %)

na horním konci šáru

Navrhování a montáž

Zde si mohou naši klempíři a architekti stáhnout texty pro výběrová řízení a detaily k systému PREFALZ. V sekci Servis najdete informační list o lemování komína s PREFALZem, montážní pokyny držáku stoupací plošiny pro PREFALZ, montážní instrukce pro držák solárního panelu Vario u PREFALZ i videonávody na pokládku PREFALZ. Informace k pokládce jsou uvedeny v montážních pokynech PREFALZ. Do sekce Servis mají přístup pouze partnerské firmy, proto si připravte své přístupové údaje. Ještě nemáte přístupové údaje? V tom případě se obraťte na svého regionálního technického poradce.

Speciální informace pro naše architektonické a projekční kanceláře: 3D a BIM data a také textury našich produktů kromě toho najdete zde: digital planen

Příslušenství pro střechy PREFALZ

K ukotvení falcovaných krytin použijte hřebíky, šrouby nebo nýty z nerezové oceli. K zajištění dostatečné ochrany proti sněhu se u krytin se svitkovým plechem používají svěrky sněhové zábrany včetně trubek a zachytávačů ledu pro trubku sněhové zábrany. Náš kompletní systém PREFA obsahuje toto a další příslušenství, jako např. falzgel PREFA.

Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy).

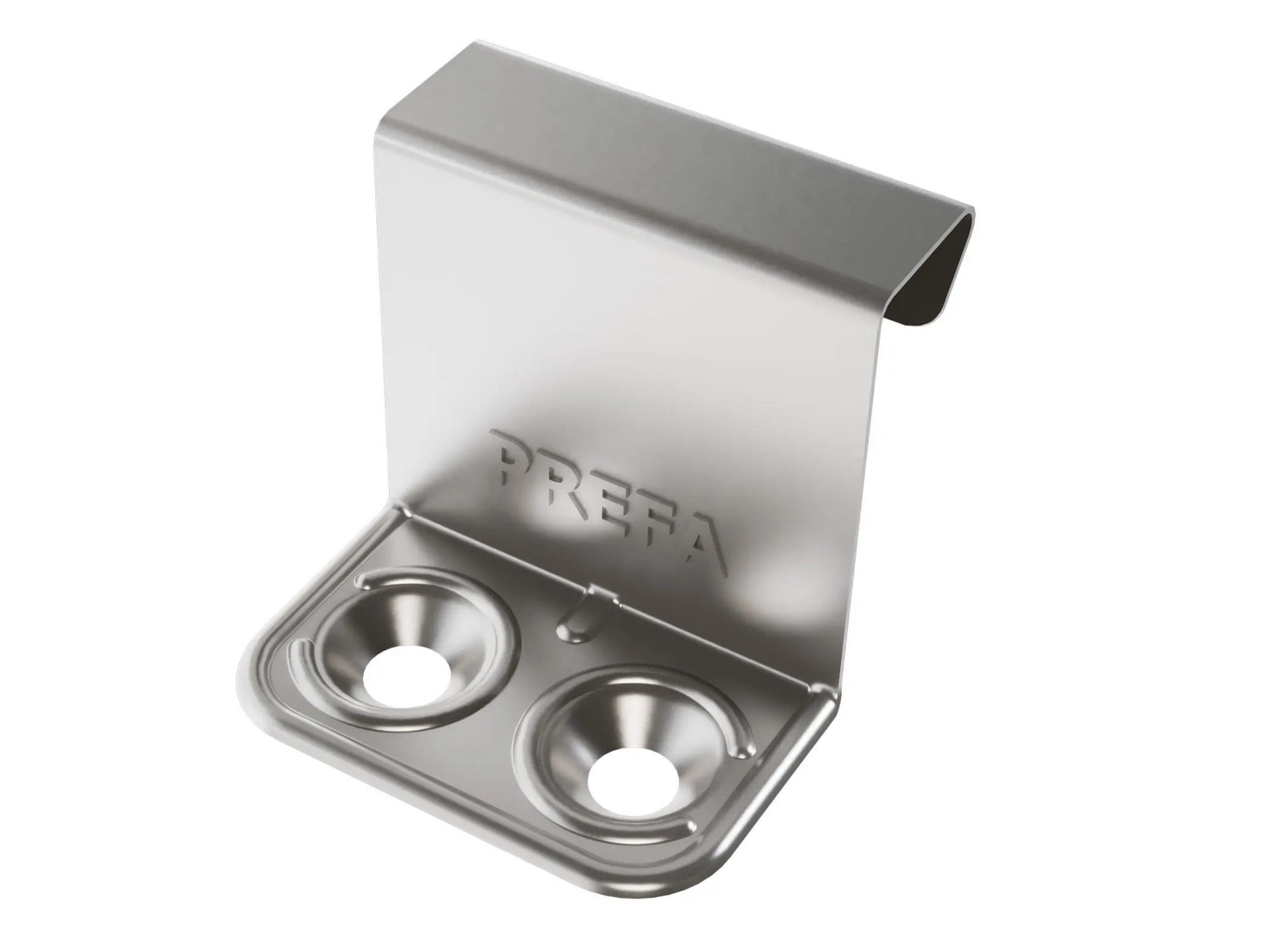

Pevná příponka nerez pro vrut

Nepoužívat na fasádu v kombinaci se speciálními vruty pro hliníkové a ocelové spodní konstrukce!

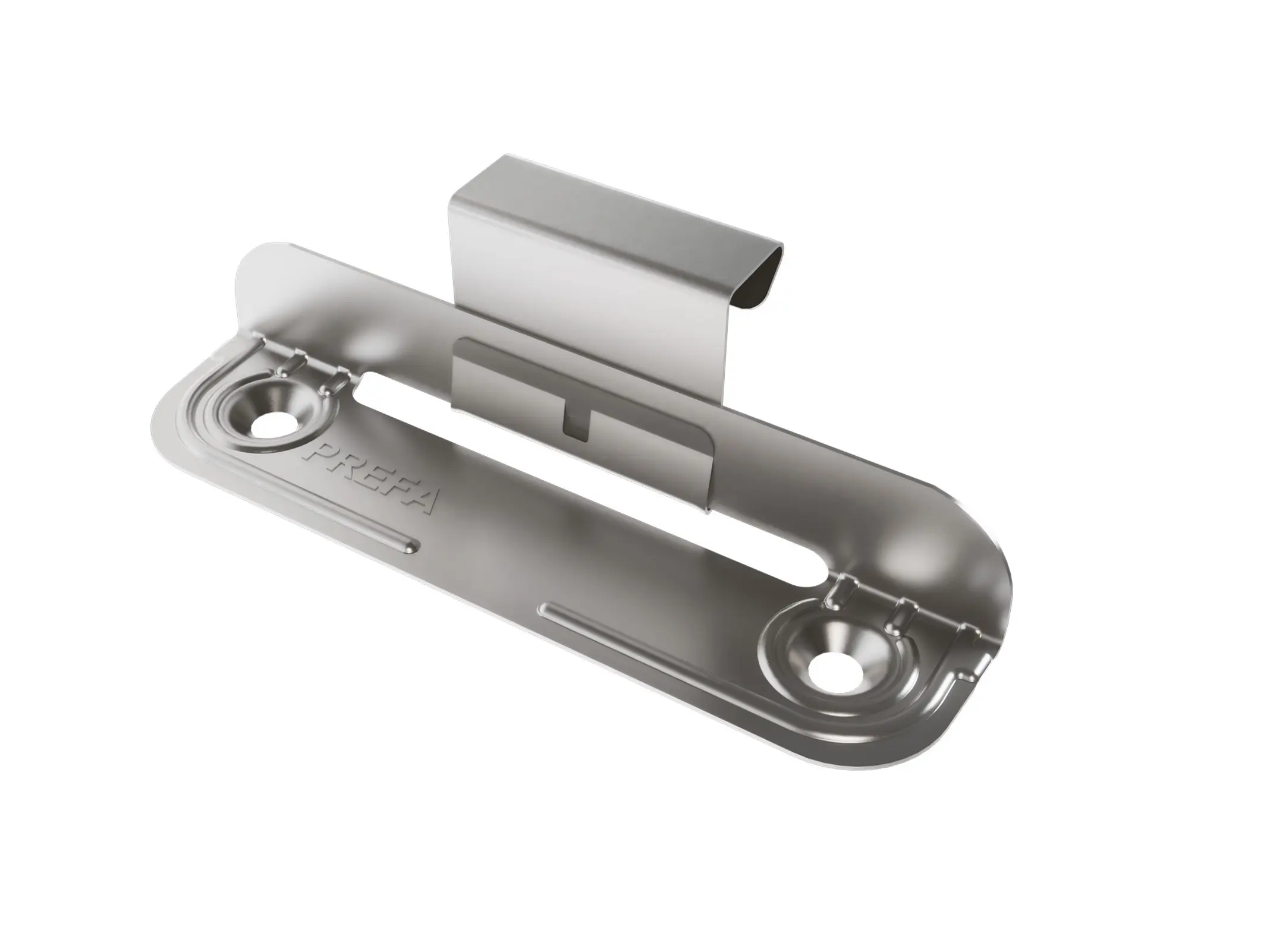

Posuvná příponka nerez pro vrut

Pro délky hliníkových pásů až 12 m. Nepoužívat na fasádu v kombinaci se speciálními vruty pro hliníkovou a ocelovou spodní konstrukci!

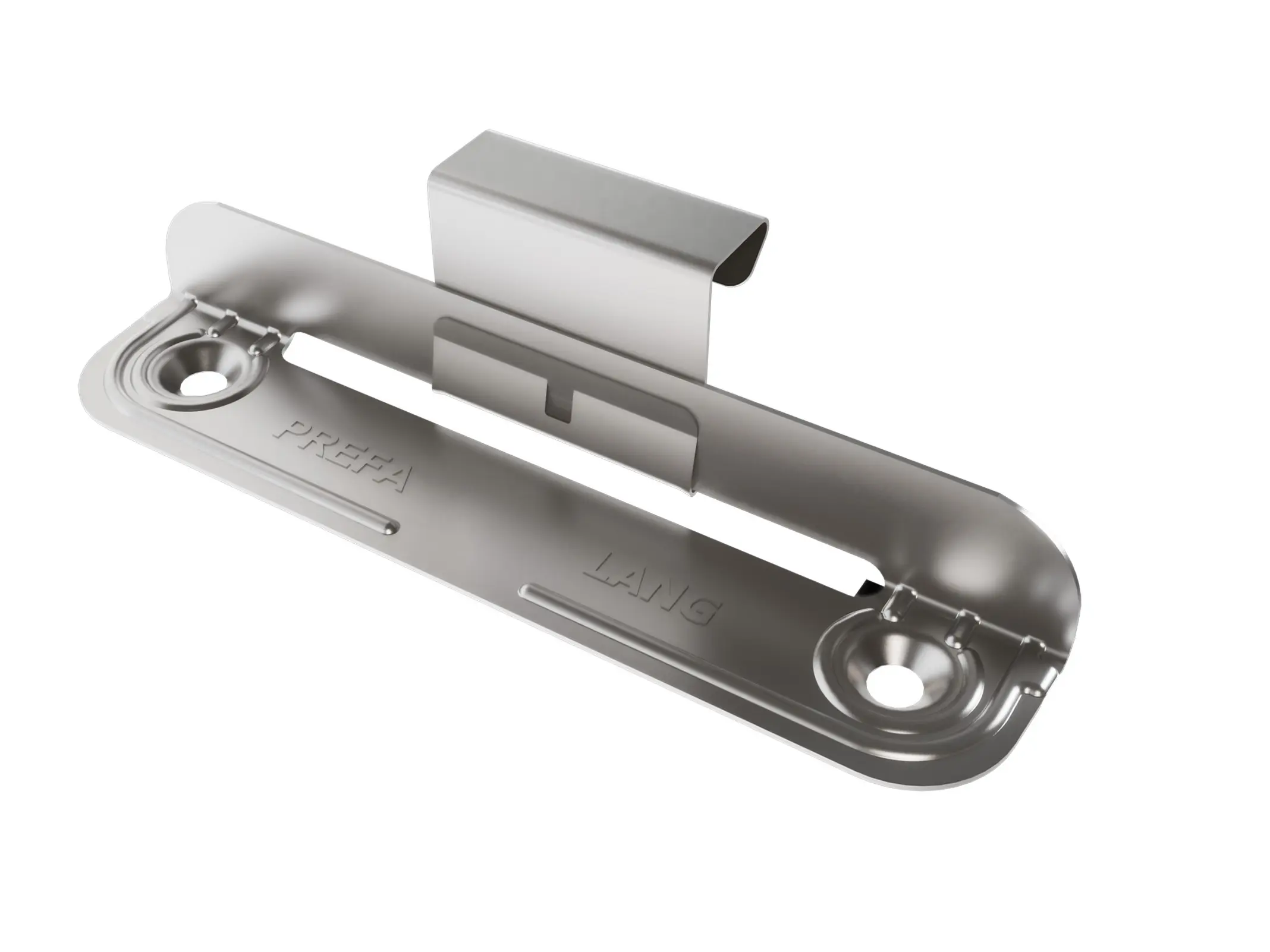

Posuvná příponka prodloužená nerez pro vrut

Pro délky hliníkových pásů 12 - 15 m. Nepoužívat na fasádu v kombinaci se speciálními vruty pro hliníkovou a ocelovou spodní konstrukci!

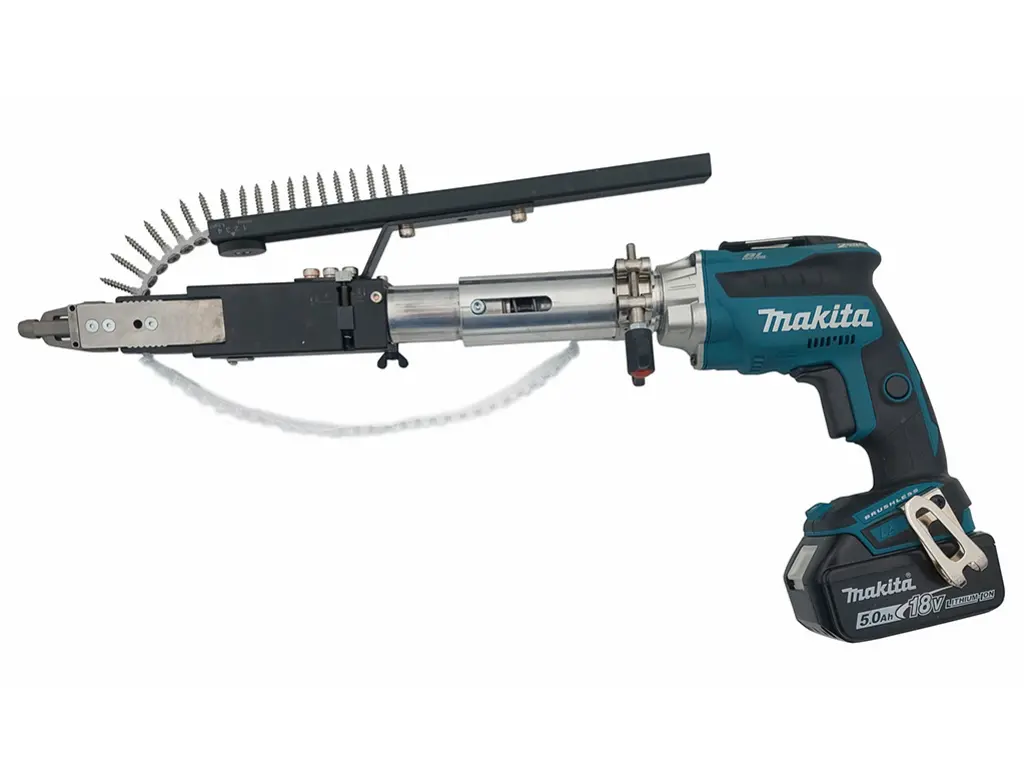

Šroubovák se zásobníkem pro šroubované příponky

Šroubovák se zásobníkem pro šroubované příponky

Vč. nástavce pro vruty v zásobníku, pro rychlejší montáž

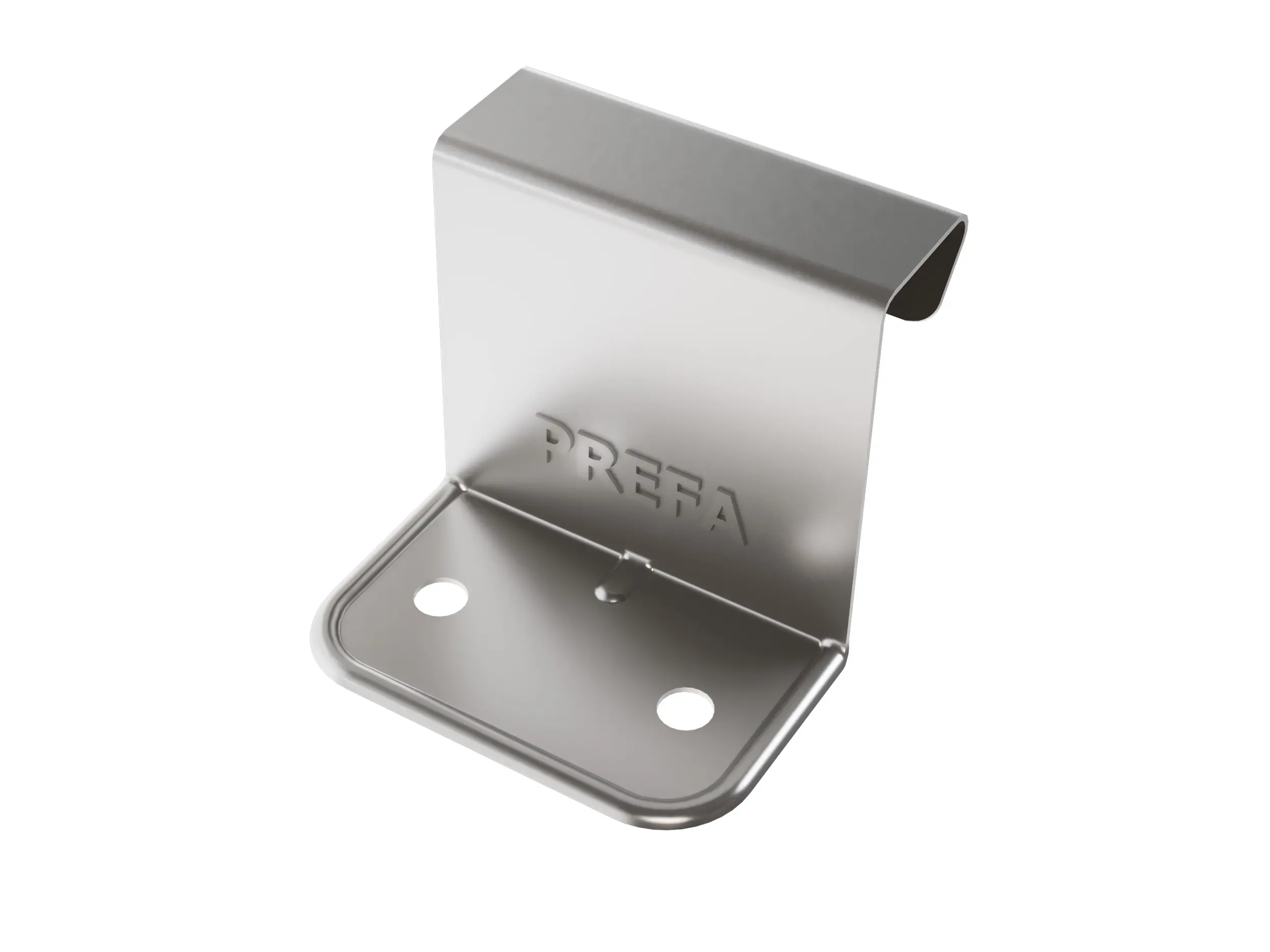

Niro Winkelstehfalzhaft von PREFA

Pevná příponka nerez pro hřebík

-

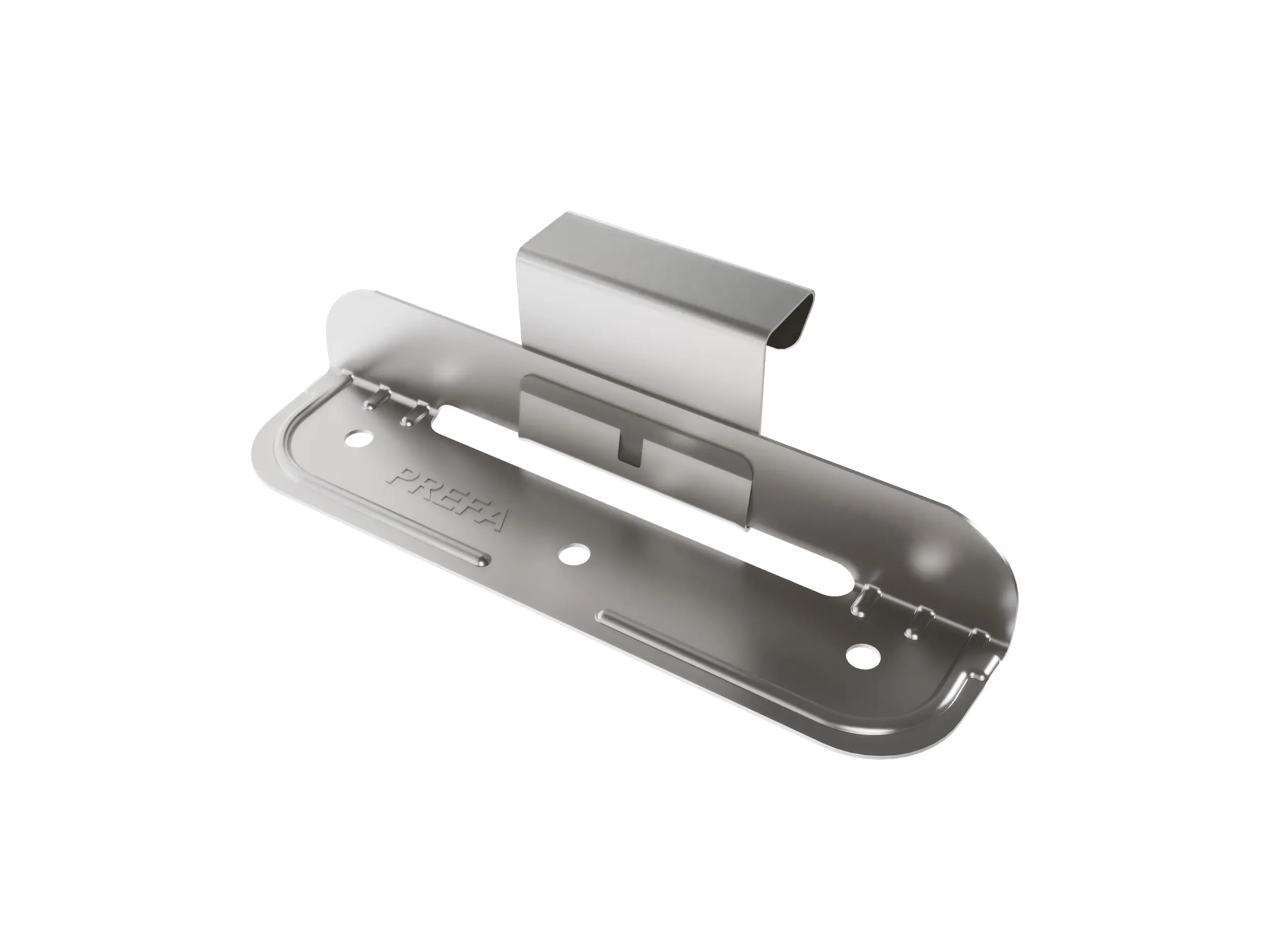

Posuvná příponka nerez prodloužená pro vrut

Posuvná příponka nerez pro hřebík

Pro délky hliníkových pásů do 12 m.

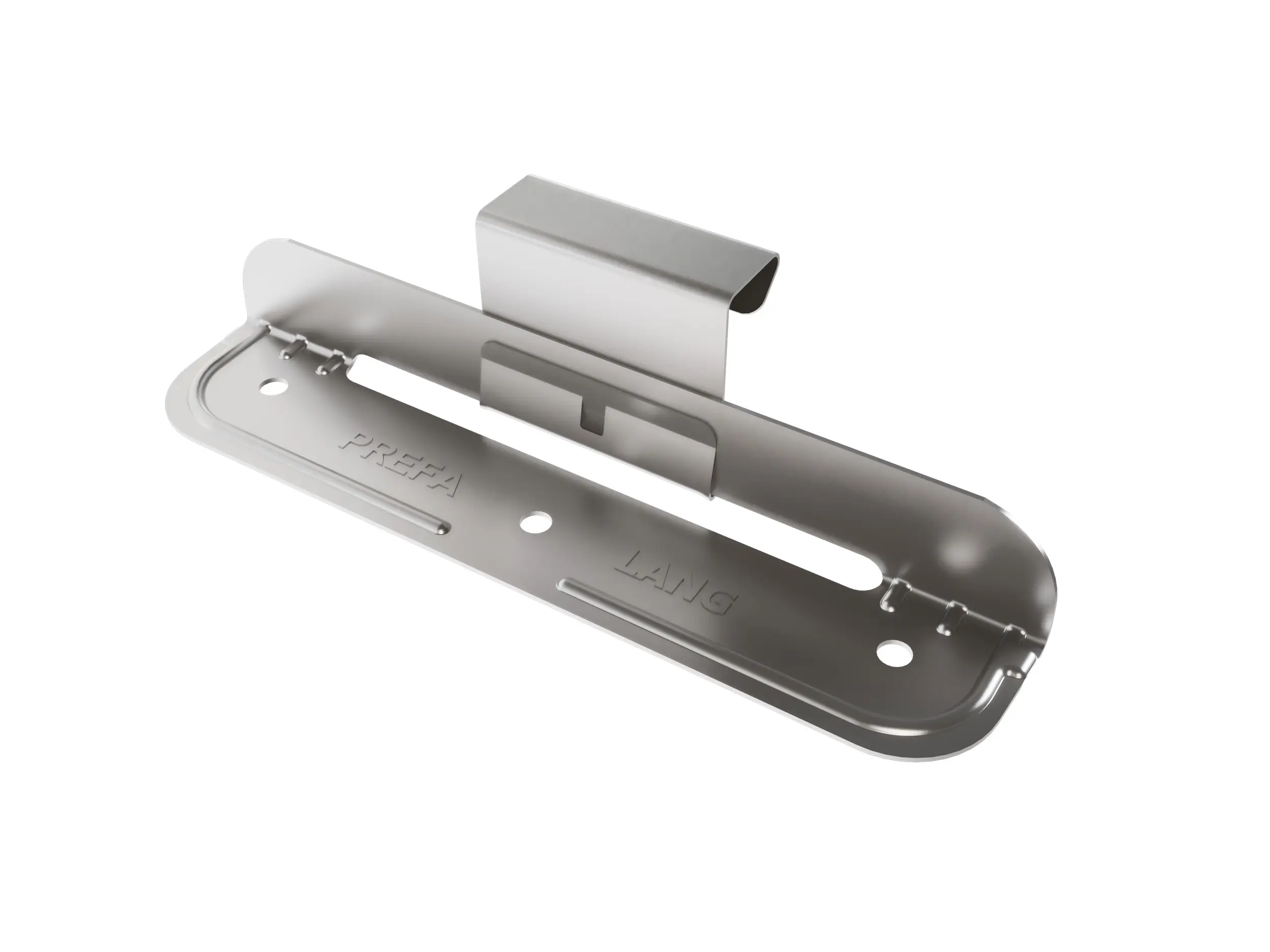

Darstellung des PREFA Niro Winkellangschiebehaft genagelt, ein Zubehörteil aus Edelstahl, das für die Befestigung von PREFALZ Produkten verwendet wird. Es zeigt eine robuste Metallkonstruktion mit Langlöchern zur flexiblen Montage und einer Klemme für die sichere Befestigung der Dach- oder Fassadenpaneele.

Posuvná příponka prodloužená nerez pro hřebík

Pro délky hliníkových pásů 12 m až 15 m.

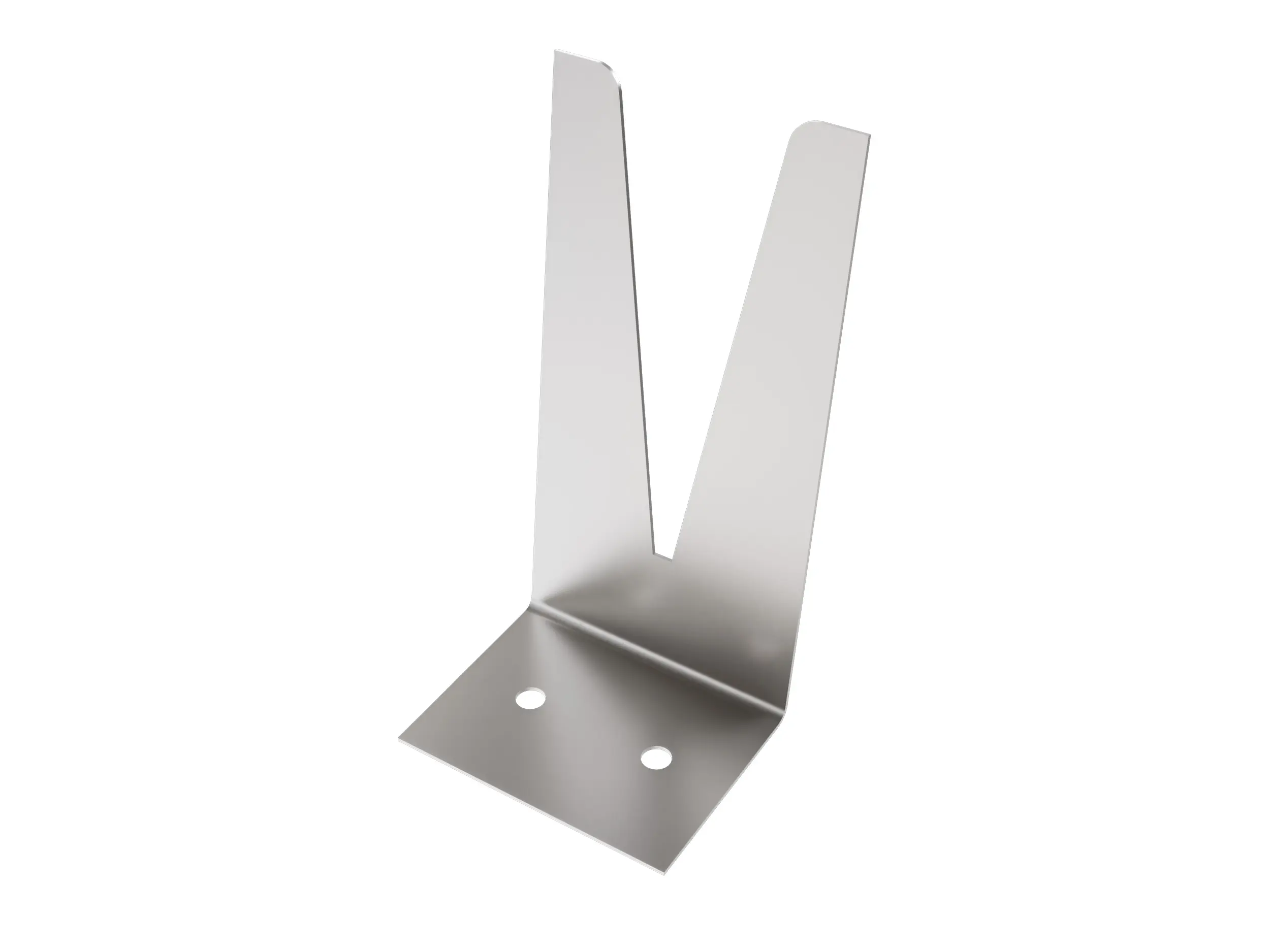

Kalhotková příponka nerez

-

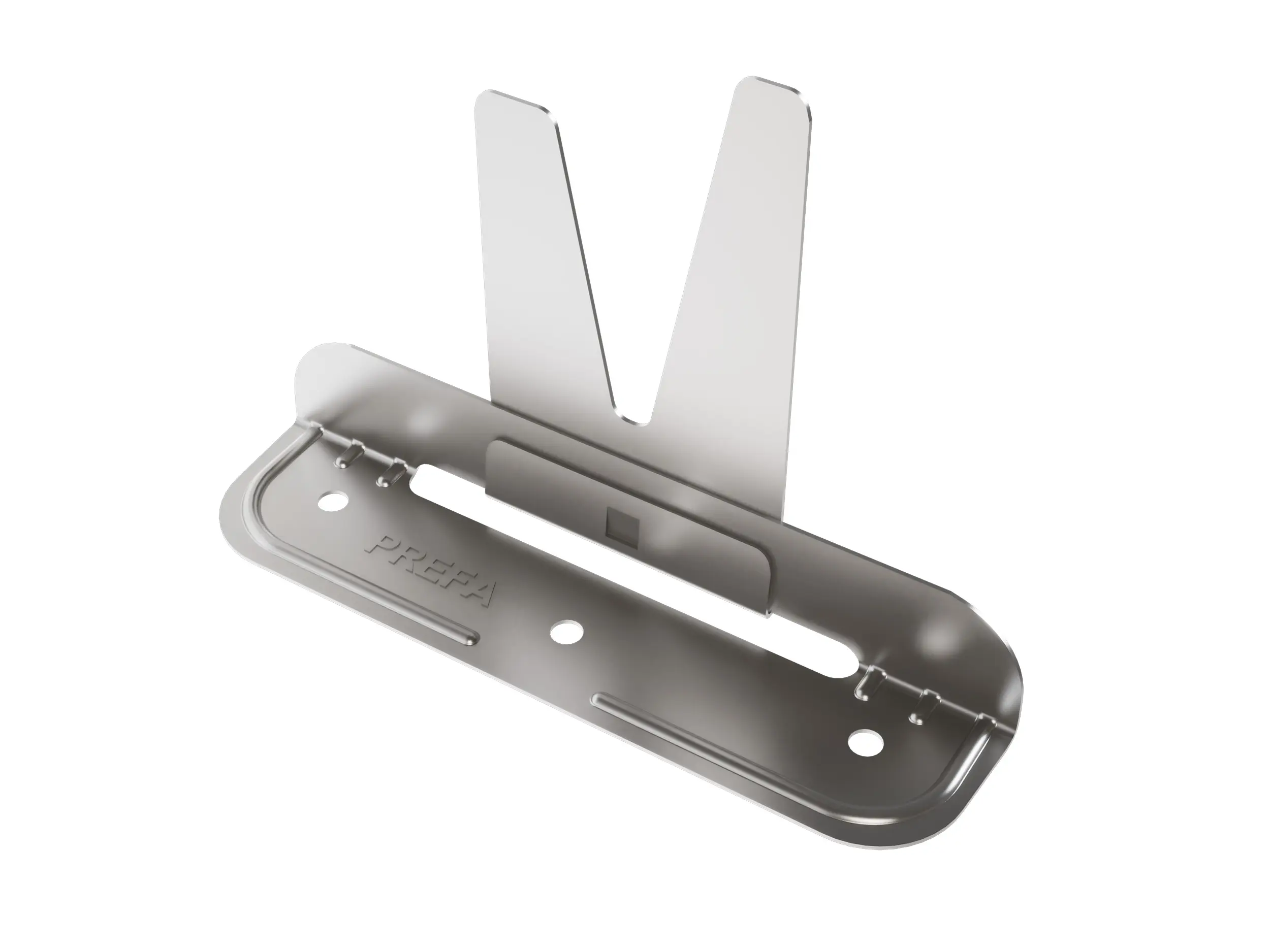

Kalhotková příponka posuvná nerez

Pro délky hliníkových pásů do 12 m.

Falzgel ve fóliovém sáčku

Těsnicí prostředek pro stojaté drážky. Množství: 600 ml (vystačí na cca 50–60 m).

Svěrka trubky sněhové zábrany (jednoduchá)

pro trubky Ø 28 mm, materiál: EN AW 6060 T66.

Svěrka trubky sněhové zábrany (dvojitá)

pro trubky Ø 28 mm, materiál: EN AW 6060 T66.

Svěrka trubky sněhové zábrany s podélným otvorem

Materiál: EN AW 6060 T66. Pro trubky ⌀ 28 mm. Vhodná pro šikmý falz do 45°.

Trubka sněhové zábrany

Pro svěrky trubky sněhové zábrany vč. spojky (100 mm dlouhé).

Spojka trubky sněhové zábrany 90°

pro trubku 28 × 2 mm

Zachytávač ledu pro trubku sněhové zábrany

Pro trubku 28 × 2 mm, minimálně 2 zachytávače/pás.

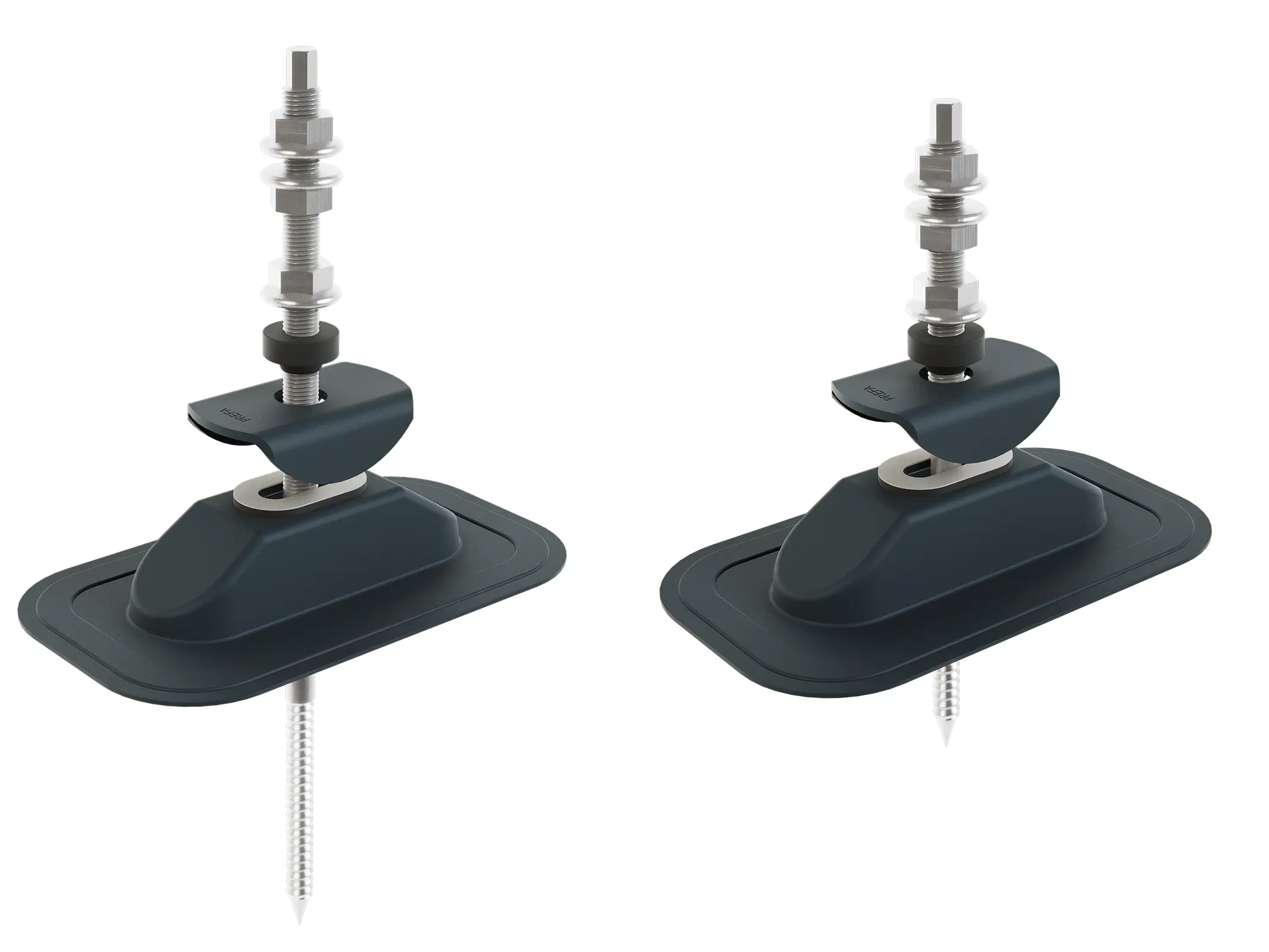

Držák solárního panelu Sunny

Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.

Držák solárního panelu PREFALZ Vario

Vhodné pro krytinu s dvojitou stojatou drážkou s výškou drážky 25 mm. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilové lišty PREFA, nekompatibilní s jinými výrobky.

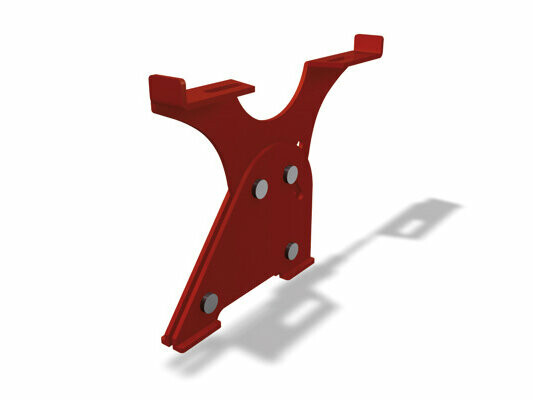

Držák stoupací plošiny pro drážkované krytiny

Sklon střechy: 5°–55°.

Držák stoupací plošiny pro drážkované krytiny

Sklon střechy: 5°-55°

Spojka pro stoupací plošiny

-

Bezpečnostní hák dle EN 517 - B SDH Industry 31

Nezávislé kotvicí zařízení pro falcované střechy plechem PREFALZ (0,7×500 mm a 0,7×650 mm), rovněž pro FALZONAL (0,7×600 mm). Dle EN 517 – B. Dimenzováno pro 2 osoby.

Odvětrávací haubna povrch hladký

Pro přinýtování a přilepení. Volný větrací průřez: cca 30 cm². Minimální sklon střechy: 12°.

Nástavec odvětrání povrch hladký

Ø 100 mm, Ø 120 mm vč. EPDM těsnění a krytu.

Nalepovací prostup pro drážkované krytiny povrch hladký

Pro prostupy, sklon střechy: 3°–52°. Speciální lepidlo objednat zvlášť.

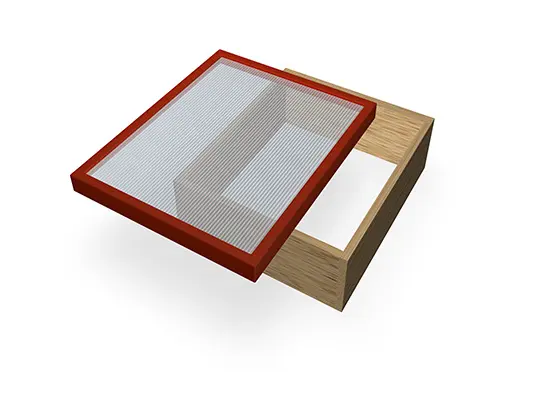

Výlezové okno pro PREFALZ

Sklon střechy: od 12°.

Lemování střešního okna pro PREFALZ povrch stucco

k dispozici v různých rozměrech

Speciální lepicí sada

Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
