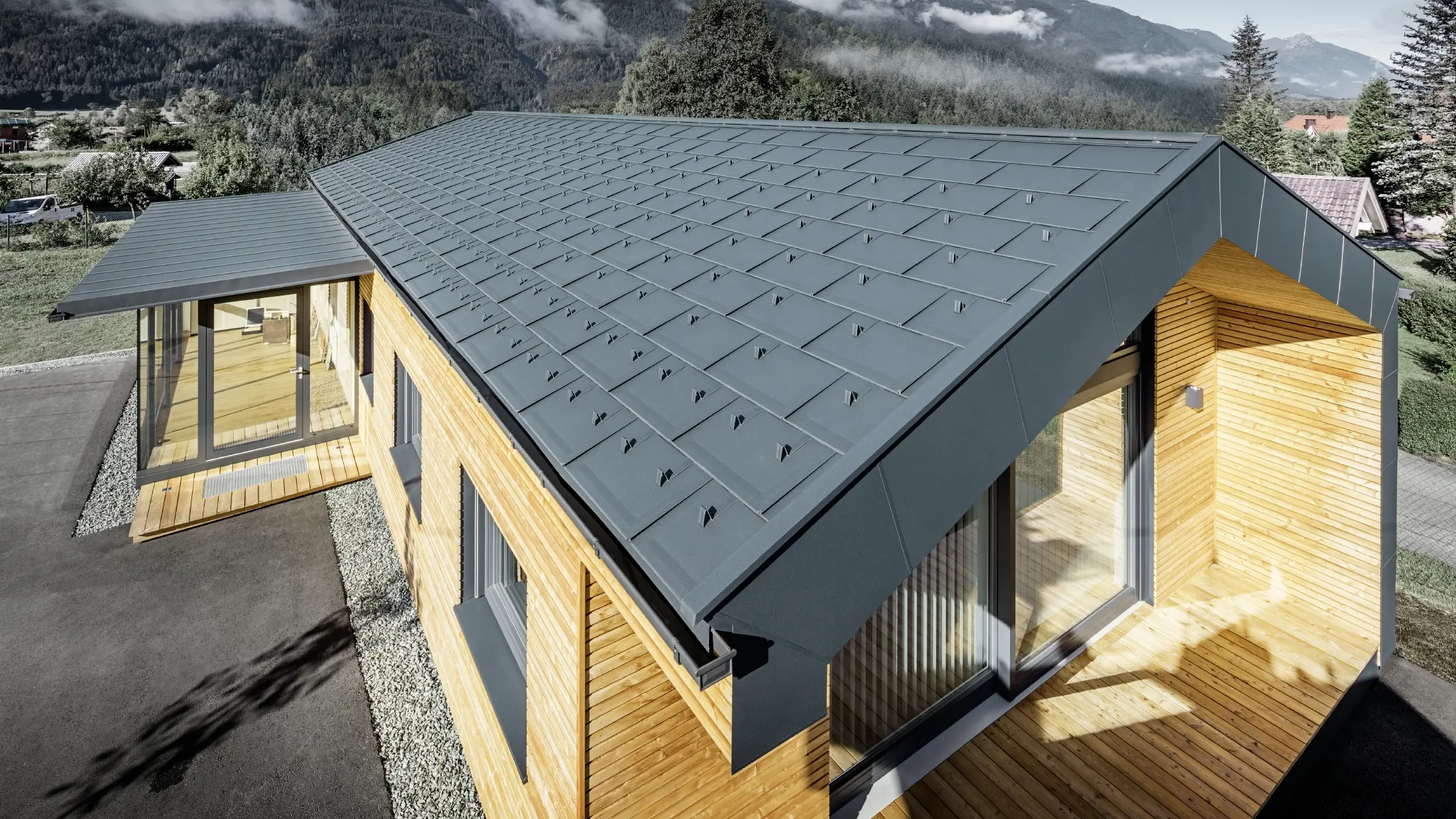

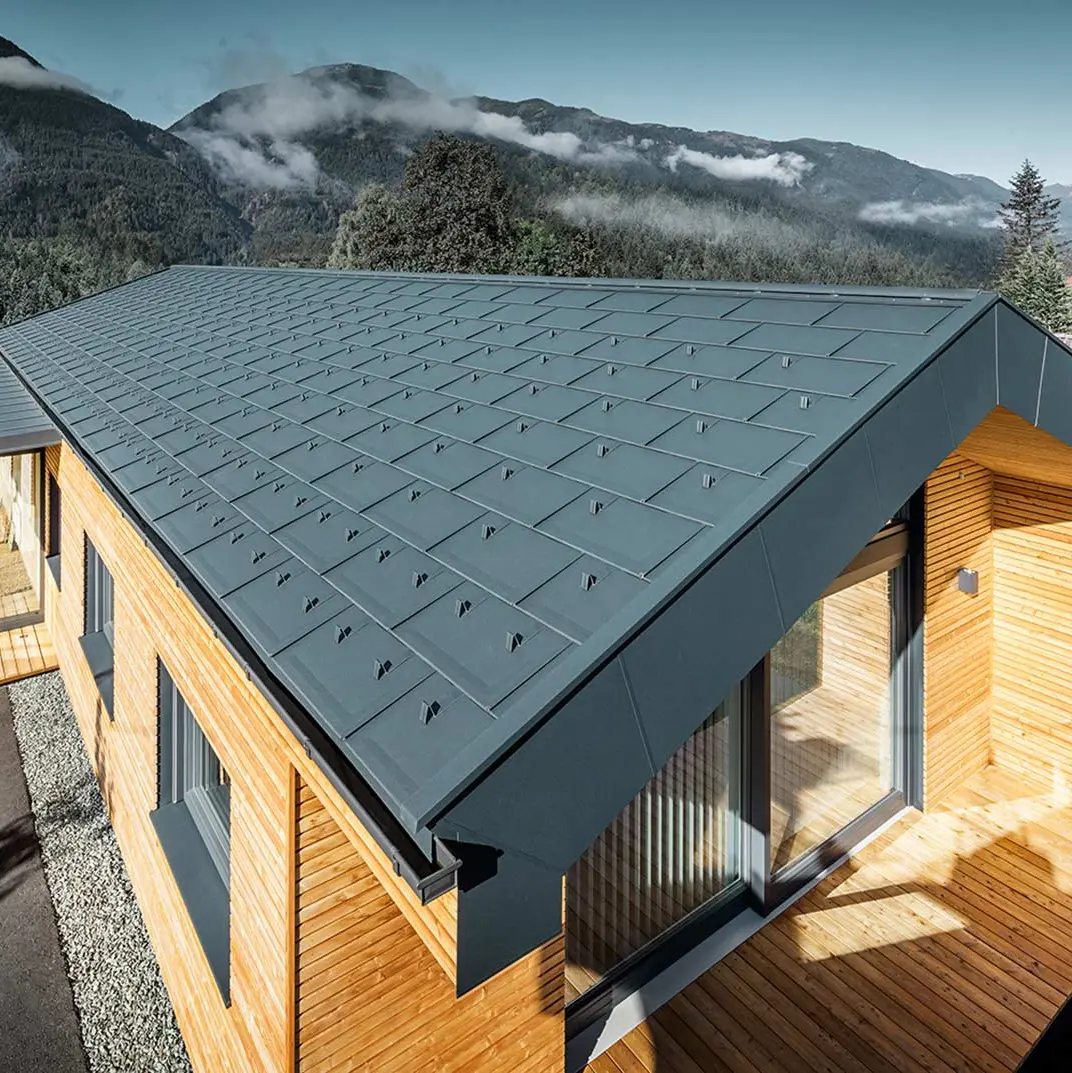

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Home Produkty Střešní systémy Střešní panel R.16

Střešní panel R.16

Čistý design v podlouhlém formátu: Střešní panel R.16 od firmy PREFA je jednoduchý, přímý, velkoformátový a kromě krásného vzhledu nabízí také možnost rychlé pokládky.

Kontakt

pokračovat ve čtení

Výhody
Barvy
Reference
FAQ
Technické informace
Navrhování a montáž
Příslušenství

Hliníkové střešní panely PREFA uspokojí ty nejvyšší nároky na kvalitu při zachování stability a dlouhé životnosti. Se střešním panelem R.16 vyvinula firma PREFA redukovaný design střechy, který vytváří volný prostor při vytváření nezaměnitelné architektury. Bez ohledu na plochu a tvar střechy nechávají střešní panely PREFA R.16 velký prostor kreativitě a umožňují atraktivní a nezaměnitelná řešení.

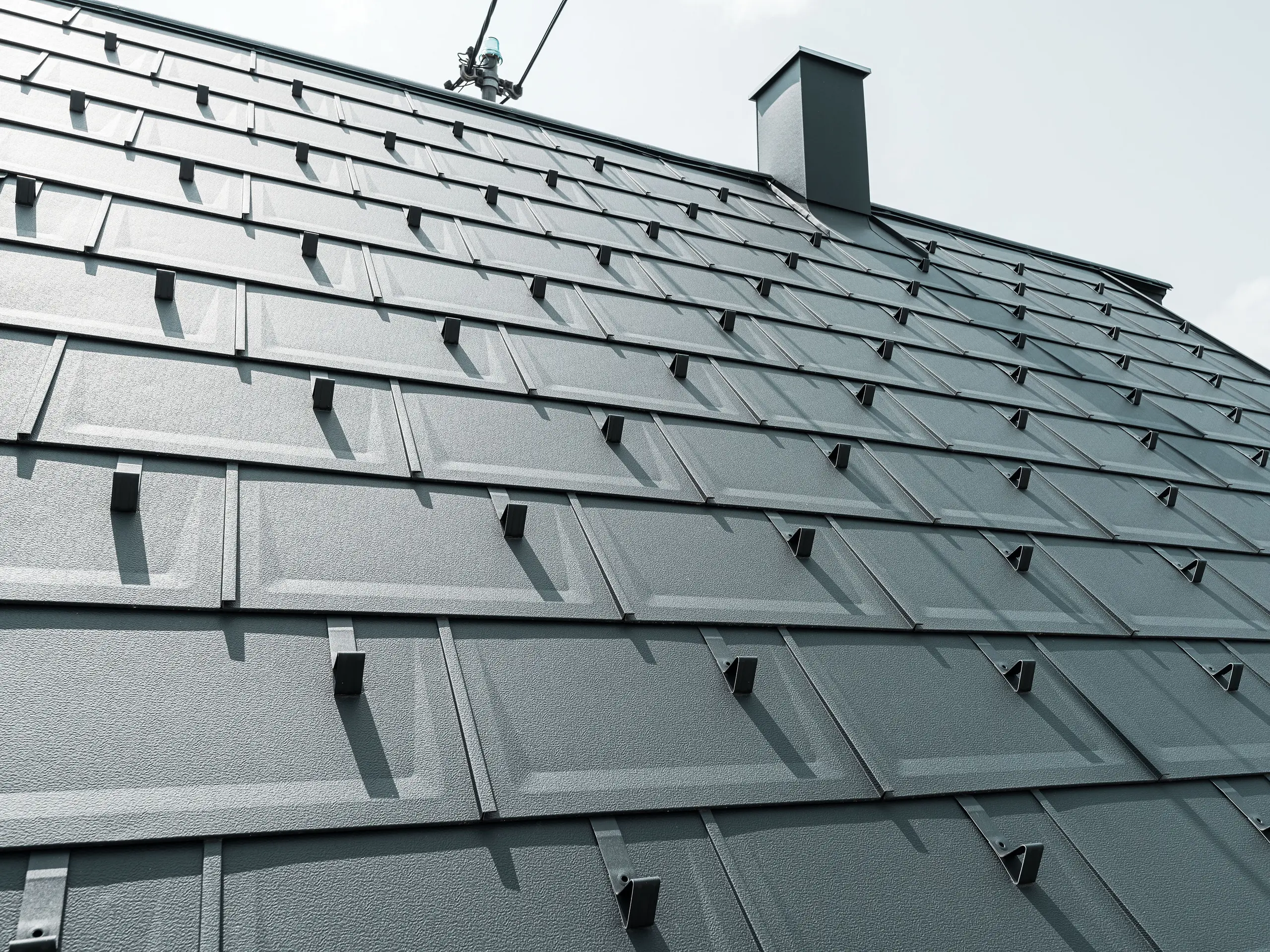

PREFA Dachplatte R.16 mit Schneestoppern in verlegter Fläche; Geradliniges und schlichtes Design sorgt für moderne Optik.

K dispozici v mnoha standardních barvách

Dostupné v kvalitě P.10: povrch stucco, na přání k dispozici i v hladkém provedení. Od klasického cihlového vzhledu přes nadčasové šedé tóny až po přírodní hnědé odstíny.

Informace o barvách

Moderní vzhled

Obzvláště přitažlivý moderní vzhled díky jednoduchému designu.

Rozsáhlá nabídka příslušenství

Od upevnění ochrany před sesuvem sněhu ze střechy až po výrobky pro bezpečnou střechu – kompletní systém PREFA je technicky perfektně sladěný.

Zjistit více o kompletním systému

Záruka 40 let

Na materiál a barvu.

Informace o záruce

K dispozici v mnoha standardních barvách

Dostupné v kvalitě P.10: povrch stucco, na přání k dispozici i v hladkém provedení. Od klasického cihlového vzhledu přes nadčasové šedé tóny až po přírodní hnědé odstíny.

Informace o barvách

Moderní vzhled

Obzvláště přitažlivý moderní vzhled díky jednoduchému designu.

Rozsáhlá nabídka příslušenství

Od upevnění ochrany před sesuvem sněhu ze střechy až po výrobky pro bezpečnou střechu – kompletní systém PREFA je technicky perfektně sladěný.

Zjistit více o kompletním systému

Záruka 40 let

Na materiál a barvu.

Informace o záruce

Rovnou přibít, bez dodatečných příchytek

Nejen krásný vzhled, ale také rychlá pokládka: střešní panely R.16 klempířům výrazně usnadňují práci díky přímému připevnění k integrované příchytné liště. Kromě toho přináší zcela nový pohled na provedení střechy. Nejenže dobře vypadá, také se rychle pokládá: díky velkému
formátu o délce prvku 70 cm a šířce prvku 42 cm je na metr čtvereční potřeba jen 3,4 ks panelu R.16.

Střešní panely R.16 lze použít, pokud je sklon střechy minimálně 17°. Při hmotnosti 2,5 kg/m² se jedná o skutečně lehkou střechu, která je navíc odolná proti silnému větru a díky hliníku nerezaví.

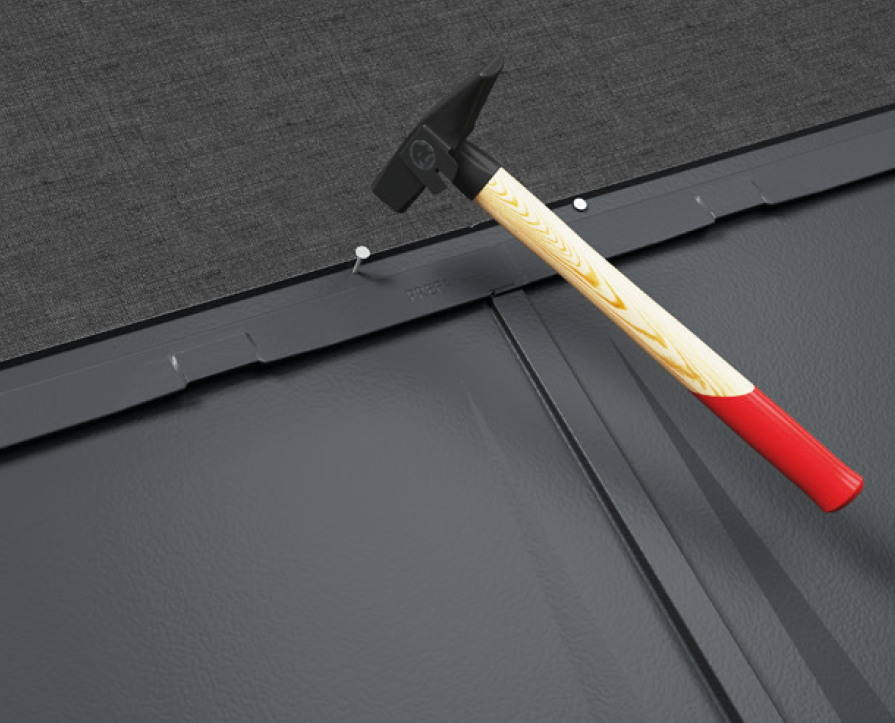

Die PREFA Dachplatte R.16 wird direkt durch die Haftleiste auf der Vollschalung montiert.

Tip odborníka
: Díky páskům tlumícím hluk je střešní panel PREFA R.16 tišší

Hliníkové střechy jsou mnohem tišší, než se o nich tvrdí. Každý člověk vnímá hluk jinak. Aby se dosáhlo co možná nejnižších hlukových emisí, je střešní panel PREFA R.16 vybaven páskem tlumícím hluk (FD.TEC). Za účelem ještě většího komfortu bydlení doporučujeme použít navíc tlustší separační vrstvu.

Zjistit více o pásku FD.TEC

Tabulka barev střešního panelu PREFA R.16

Střešní panel R.16 se dodává v mnoha standardních barvách PREFA v kvalitě P.10.

Paleta barev společnosti PREFA obsahuje klasické cihlové tóny i moderní šedé odstíny a přírodní hnědé tóny. Jako standardní barvy máte k dispozici následující barvy střechy:

barva	označení	~ RAL
	P.10 tmavě hnědá	7013
	P.10 antracitová	7016
	P.10 černá	9005
	P.10 cihlově červená	8004
	P.10 tmavě červená	3009
	P.10 mechově zelená	6005
	P.10 světle šedá	7005
	P.10 oříšková	8019
	P.10 tmavě šedá	7043
	P.10 břidlicová	7031

Pokyny

Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~), které se mohou částečně značně lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty.
Přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
U metalických barev se mohou vyskytovat barevné rozdíly.
Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Podrobnosti k barvám

Ať už sanujete nebo zvažujete novou střechu, v naší galerii referenčních objektů a galerií sanací najdete celou řadu projektů s hliníkovou střechou od firmy PREFA. Některé můžete objevit rovnou zde:

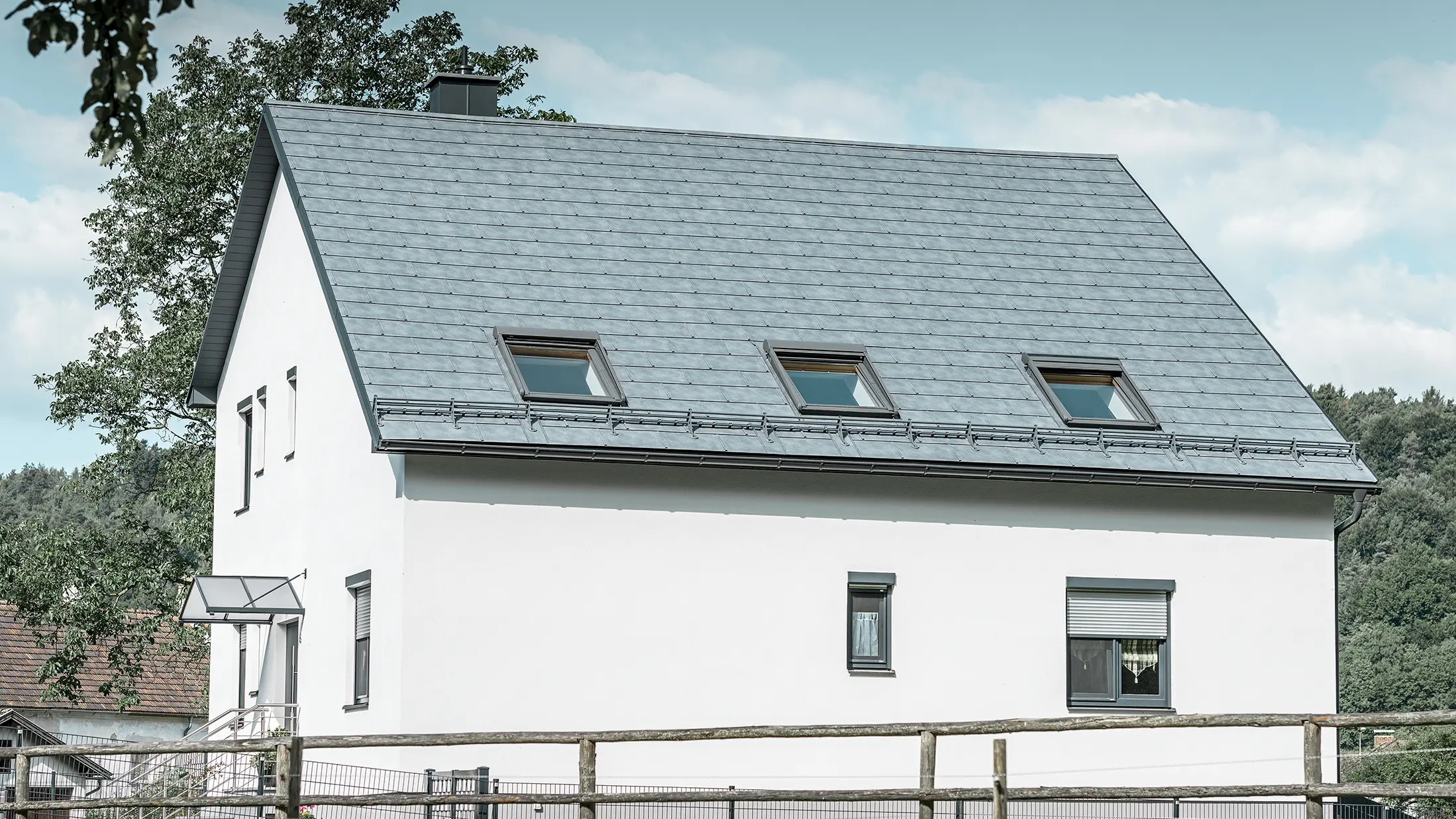

Sedlovou střechu klasického rodinného domu pokryl nový střešní panel PREFA R.16 v barvě P.10 břidlicové. Na ploše střechy se nachází také tři světlíky a protisněhové prvky. Fasáda je v bílé barvě.

Pohled z dálky na novou střechu od PREFA

Budova s lehkou hliníkovou střechou, dřevěnou fasádou a prosklenou terasou

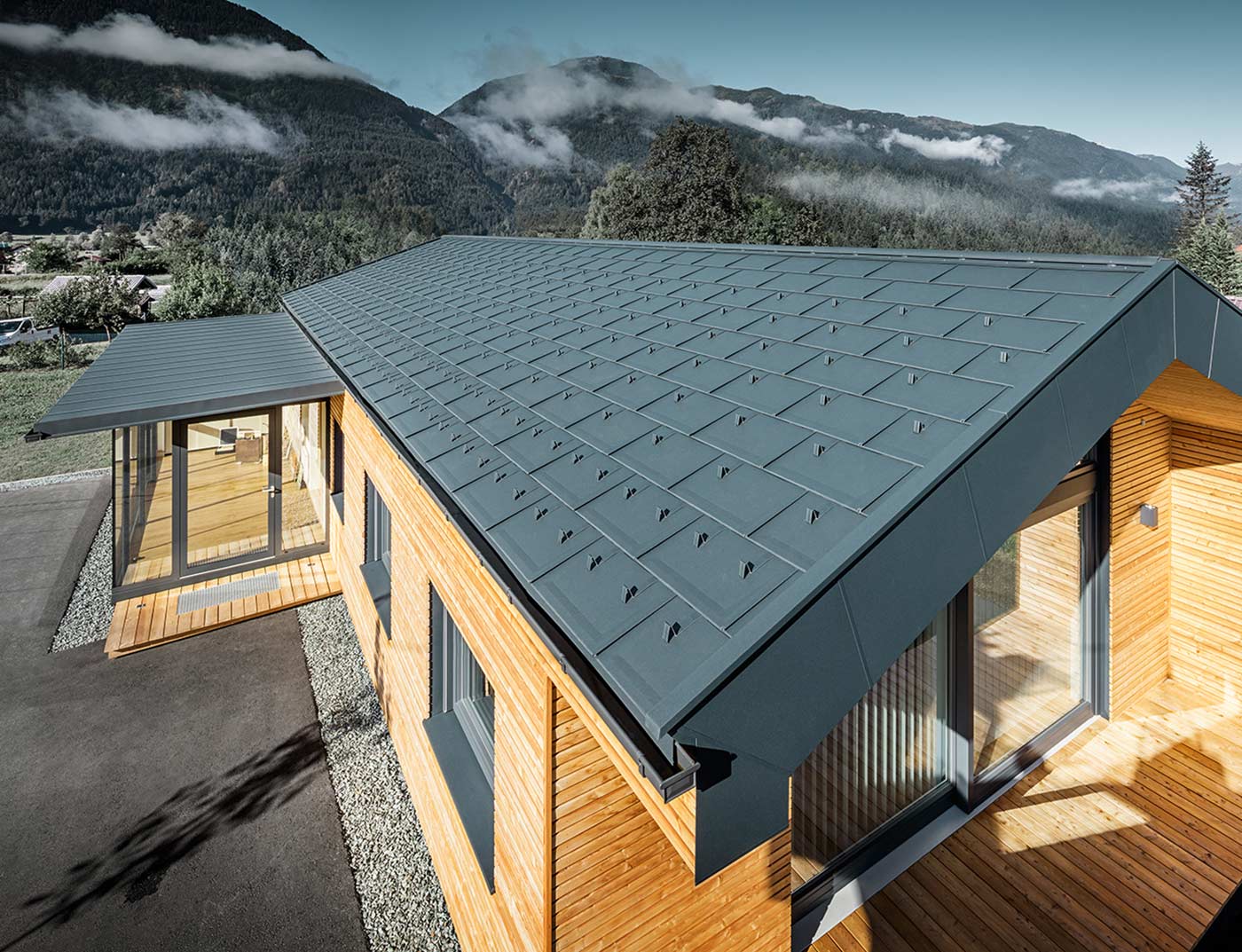

Střecha kancelářské budovy pokrytá střešním panelem R.16 v barvě P.10 antracitové

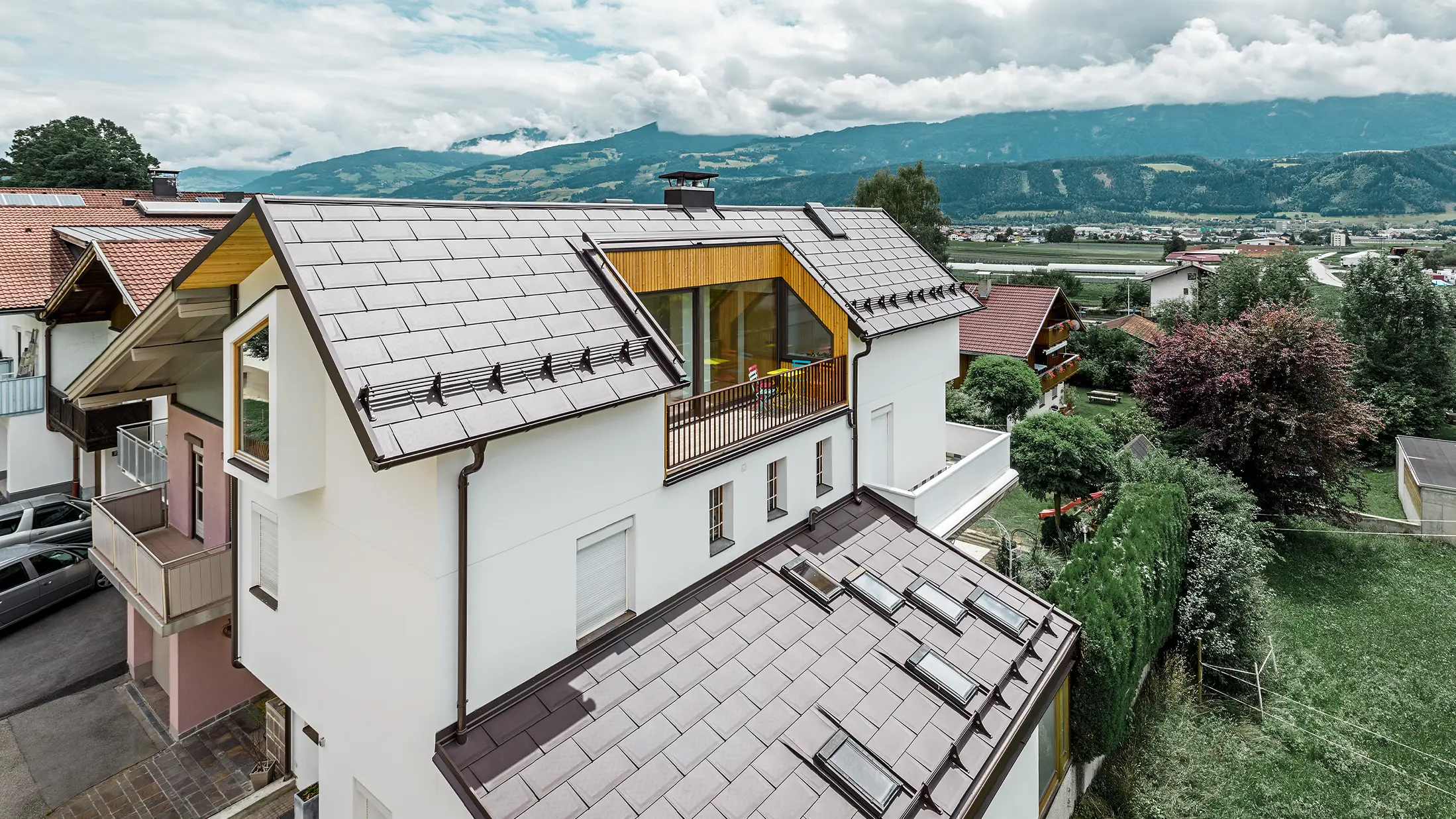

Nový dům v Thauru byl pokryt novým střešním panelem R.16 od PREFA.

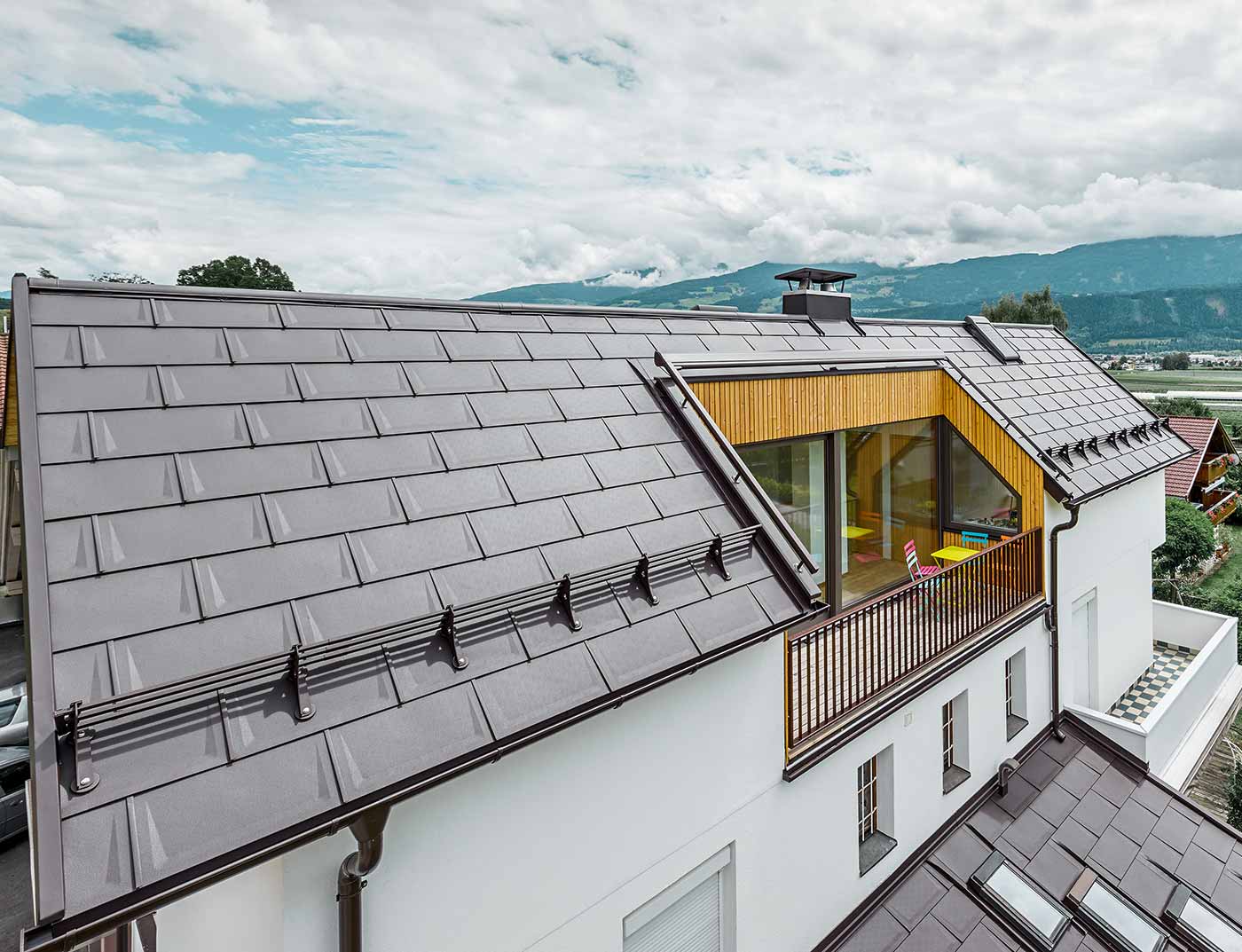

Dům se střešním panelem R.16 v barvě P.10 oříškové

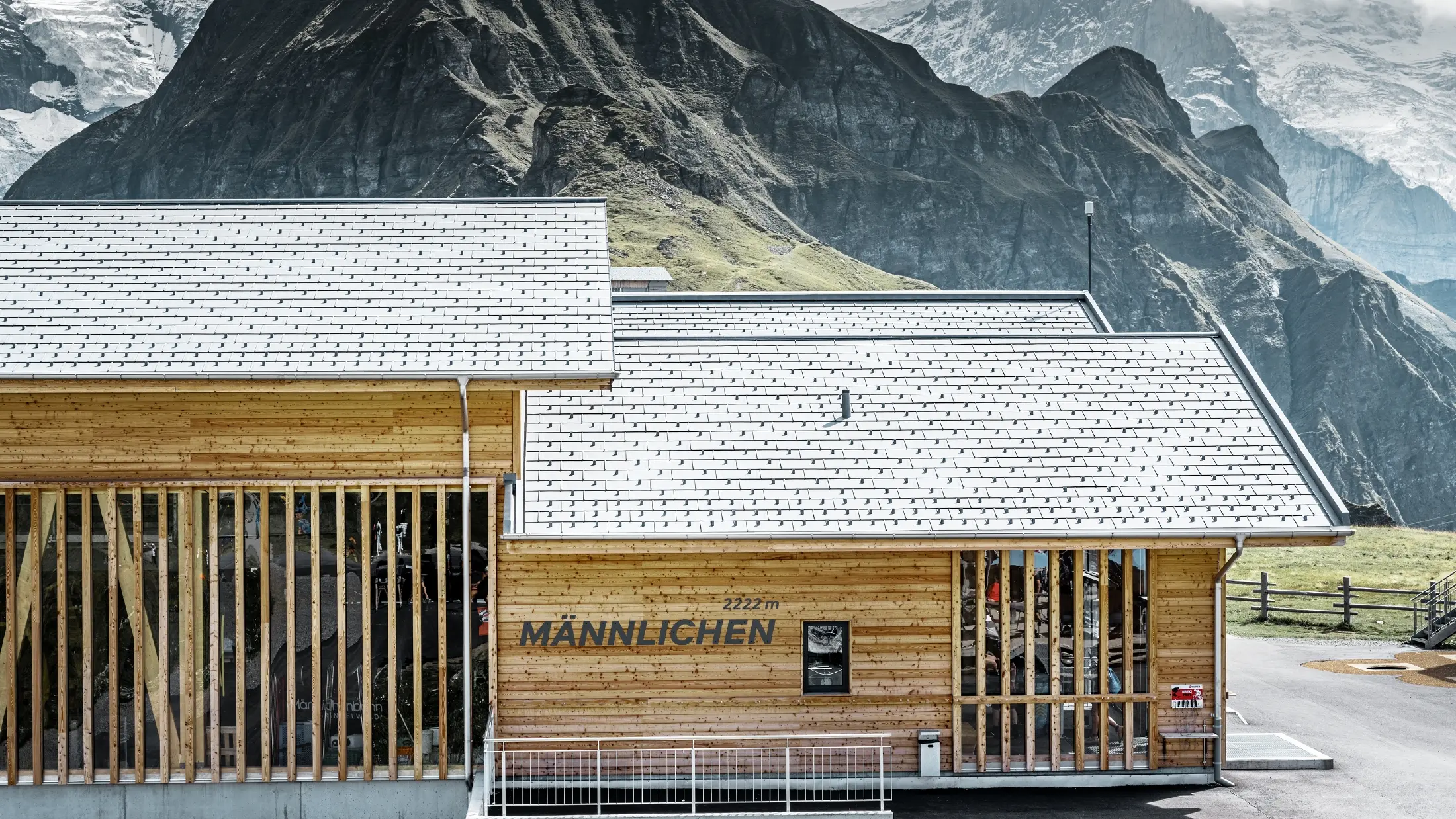

Horská stanice Grindelwald-Mannlichen pokrytá střešním panelem PREFA R.16 v barvě P.10 břidlicové

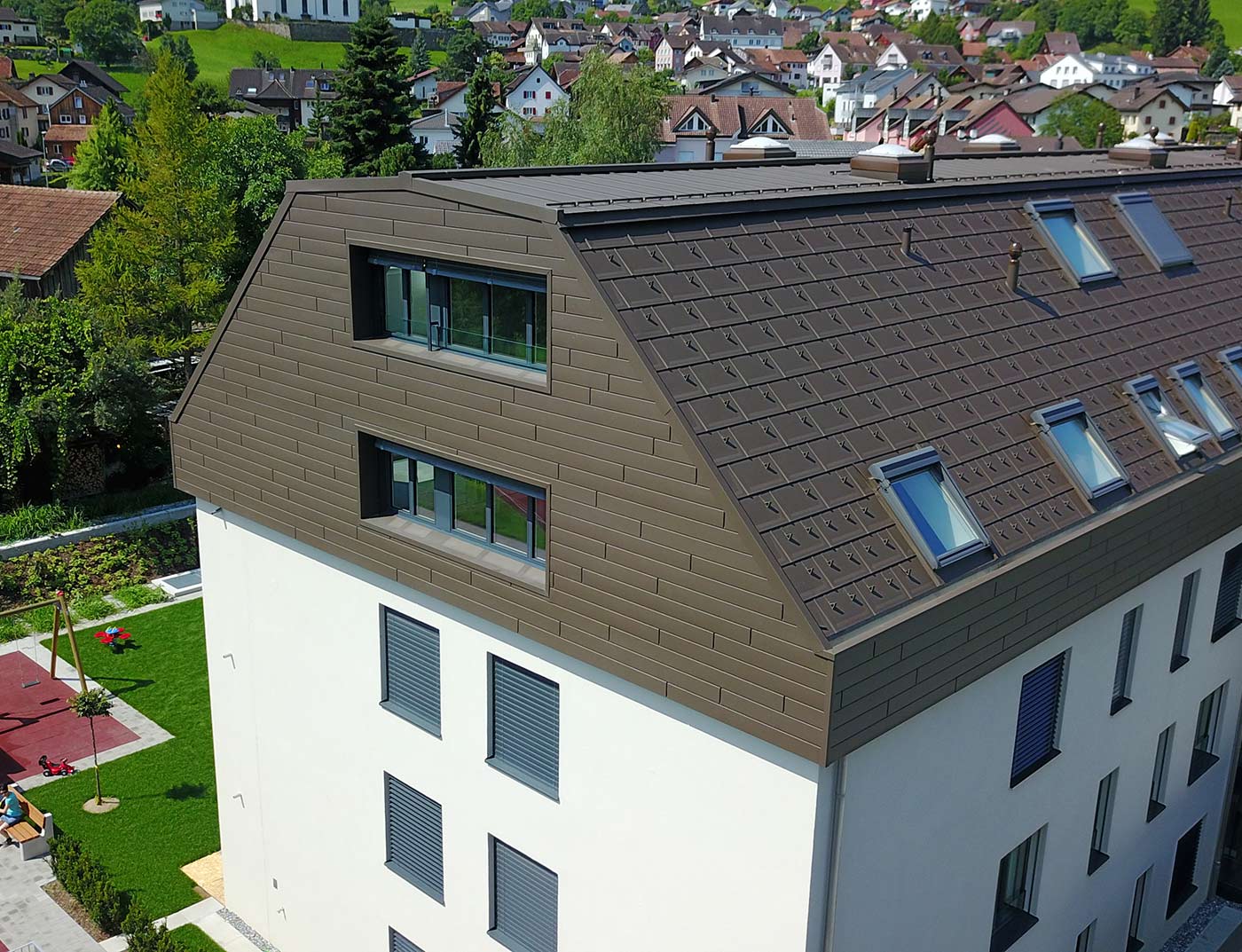

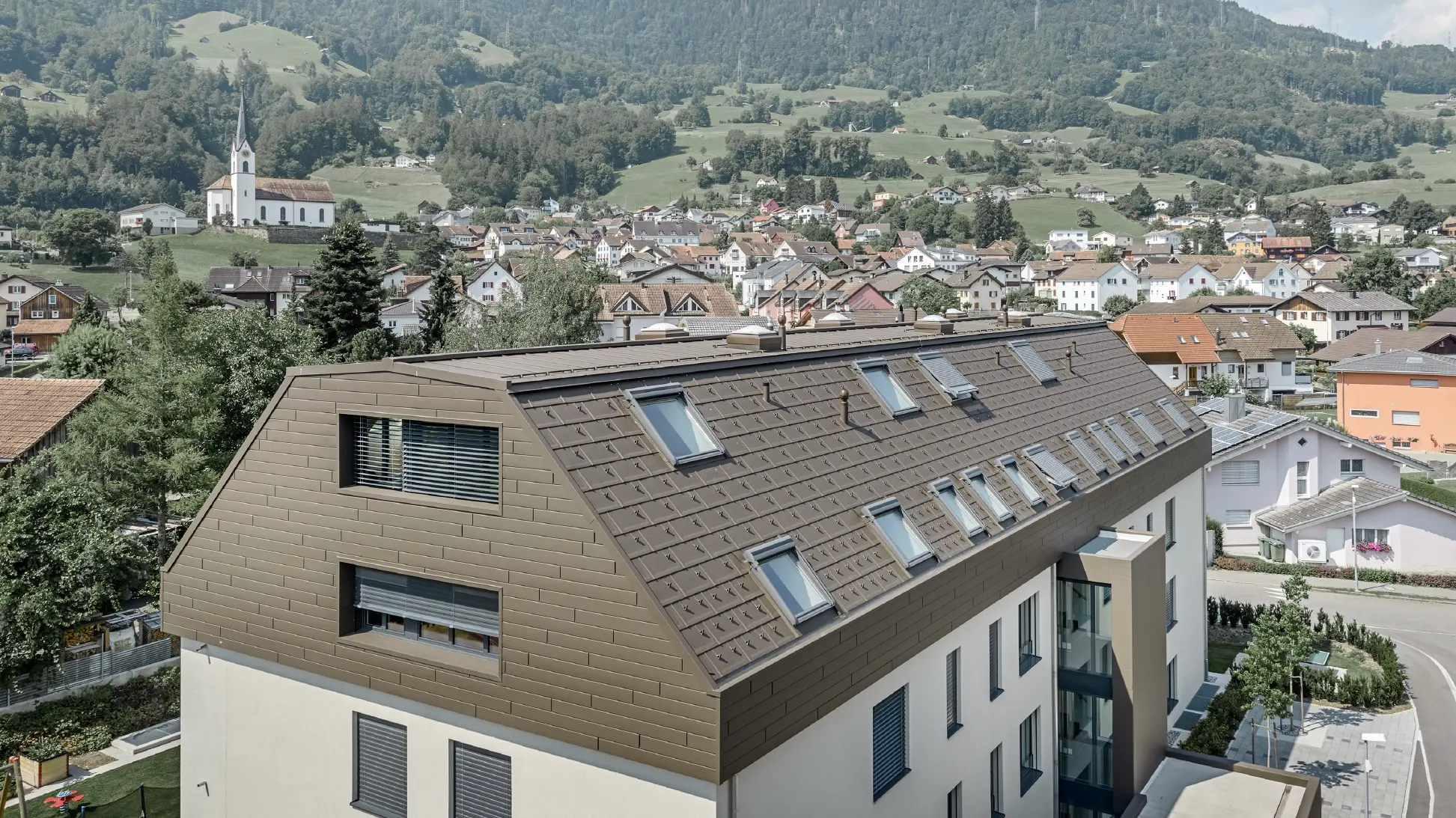

Horní patra bytového domu byla opláštěna fasádními lamelami v hnědé barvě se střešním panelem R.16.

Střešní panel R.16 a fasádní lamely na bytovém domě ve švýcarském Wangs

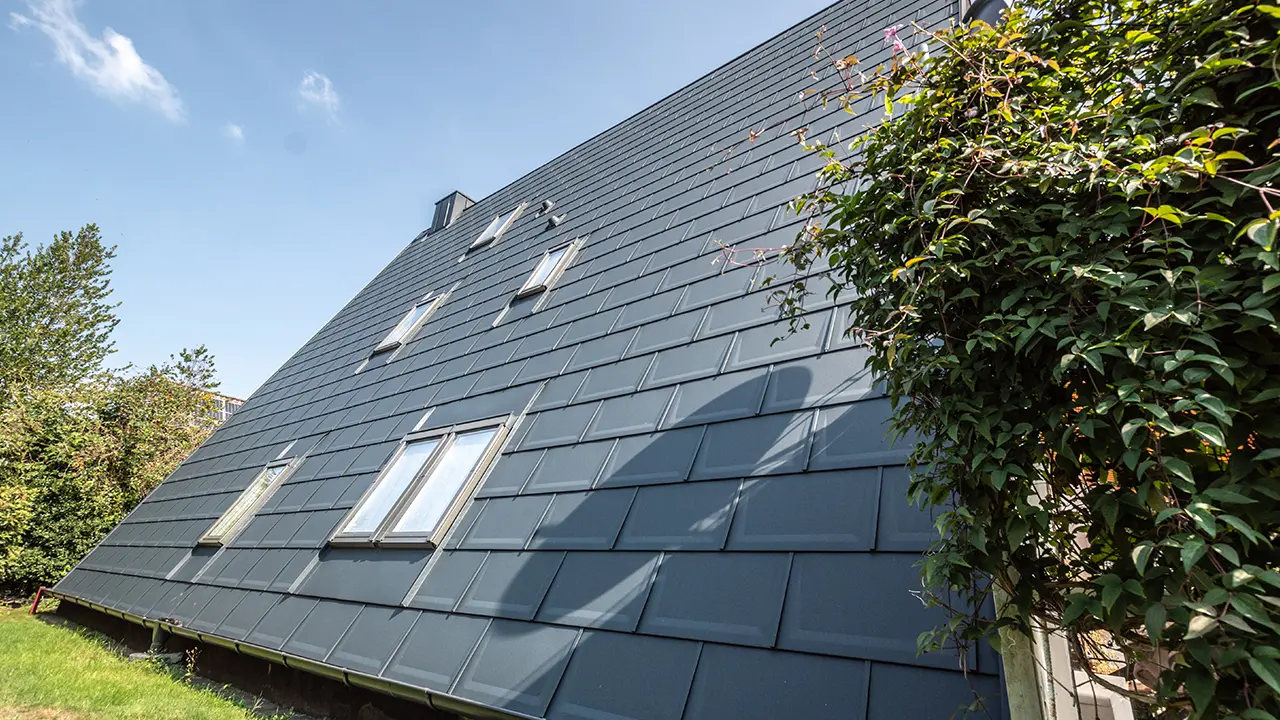

Dlouhá plocha sedlové střechy pokrytá střešním panelem R.16 v barvě P.10 antracitové. Na střeše je zarámováno několik střešních oken.

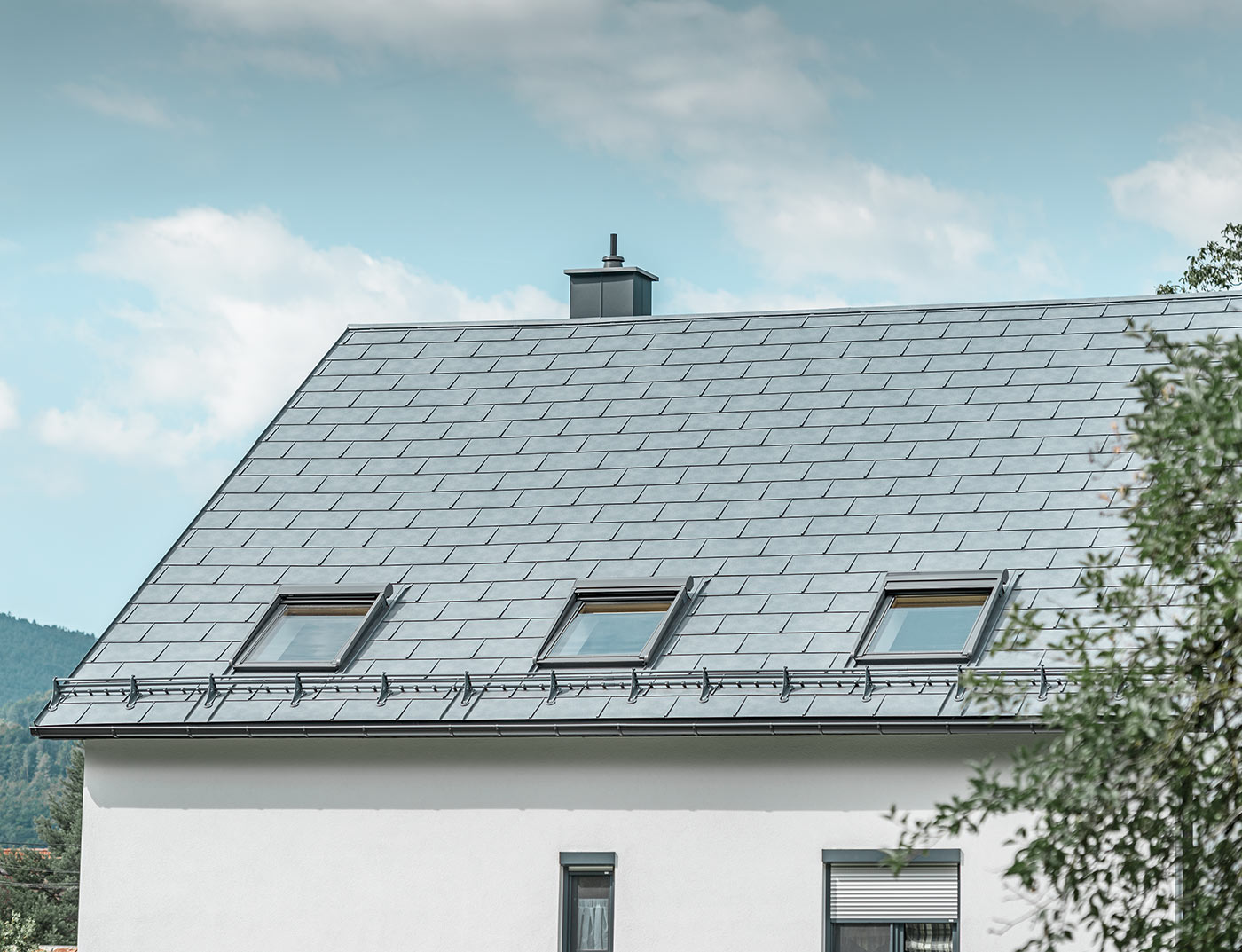

Dům se střešním panelem PREFA R.16 v barvě P.10 antracitové s několika střešními okny

Tradiční dům se střešní krytinou PREFA oříškové barvy a fasádou s dřevěnými prvky a omítkou

Klasický rodinný dům v Itálii se střešním panelem R.16 v barvě P.10 oříškové

Tradiční dům v Itálii s rustikální dřevěnou fasádou. Jako střešní krytina byly použity PREFA střešní panely R.16 oříškové barvy.

Neu saniertes Dach mit der PREFA Dachplatte R.16 in P.10 Hellgrau

Bylo by příliš jednoduché, kdybychom Vám mohli uvést celkovou cenu, nebo kdybychom mohli říct, že falcovaná střešní taška nebo fasádní šindel stojí XY korun. Tak jednoduché to bohužel není, protože v případě střechy nebo fasády PREFA je nutná pečlivá kalkulace naším odborným pracovníkem.

Cena

Problematiku reguluje v Rakousku norma ÖVE/ÖNORM EN 62305-3 (v ČR platí harmonizovaná norma ČSN EN 62305-3). V jiných zemích musí být zohledněny místní normy a předpisy týkající se této problematiky. Kovové střechy lze dle normy ÖVE/ÖNORM EN 62305-3 využívat jako přirozenou součást systému ochrany před bleskem.

O ochraně proti atmosférické elektřině

Střešní desky, šindele, šablony a střešní panel FX.12 PREFA jsou díky své nízké hmotnosti vynikající pro pokrývání stávajících starých střech.

Více o překrývání staré střechy

Pro případ, kdy po krupobití není ovlivněna funkce, ale dojde k optickému znehodnocení ve formě drobných prohlubní, je vhodné připojistit se také pro poškození vzhledu. U stávajících pojištění je třeba zajistit, aby se na poškození vzhledu nevztahovala výluka pojistného plnění.

Degradace kovů chemickými nebo elektrochemickými reakcemi s okolím se označuje jako koroze kovů. Nejznámější formou koroze je rez na povrchu oceli. Hliníkové materiály jsou proti korozi velmi odolné!

Materiál	barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating
Standardní povrch	povrch stucco
Rozměry	700×420 mm v položené ploše (3,4 ks/m²)
Hmotnost	cca 2,5 kg/m²
Minimální sklon střechy	17° (cca 31 %)
Spodní konstrukce a separační vrstva*	Na plné bednění (min. 24 mm); od 17–25° je nutná bitumenová separační vrstva; od zatížení střechy sněhem 3,25 kN/m² nebo při stavbě na území kategorie 0, I nebo II je nutná pokládka na plné bednění s bitumenovou separační vrstvou. * Nutno zohlednit platné národní technické normy a pravidla.
Kotvení	přímé, 3 PREFA vroubkované hřebíky na každý střešní panel R.16 (tzn. cca 10 PREFA vroubkovaných hřebíků na m²)

Hliníkové střechy PREFA se instalují s odvětrávanou nosnou konstrukcí, přičemž střešní krytina a vrstva tepelné izolace jsou odděleny odvětrávaným meziprostorem. Tak může být odváděna například kondenzovaná voda.

Většinou se odvětrává střešní plášť, jak ukazuje první obrázek. Odvětrávat lze ale celý půdní prostor (obrázek vpravo).

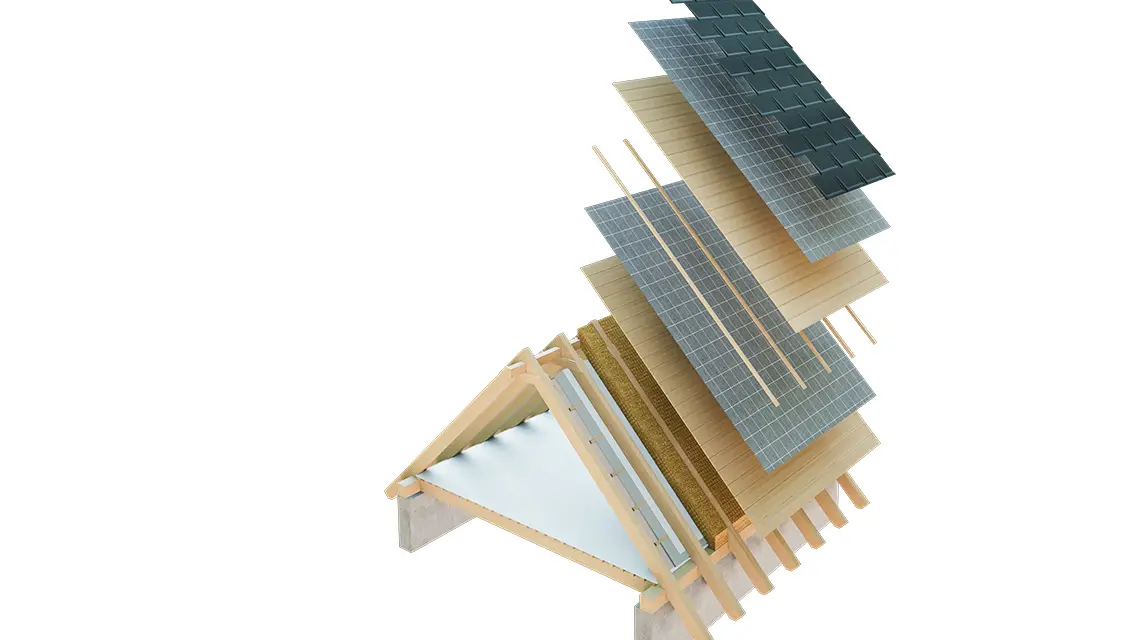

Technické znázornění střešní konstrukce studené střechy, vícevrstvá střešní konstrukce s laťováním, plné bednění, separační vrstva, krov, půdu lze využít i jako obytný prostor, dvouvrstvá střešní konstrukce, odvětrávaná střešní konstrukce, kontralaťování

Půdu lze využít i jako obytný prostor

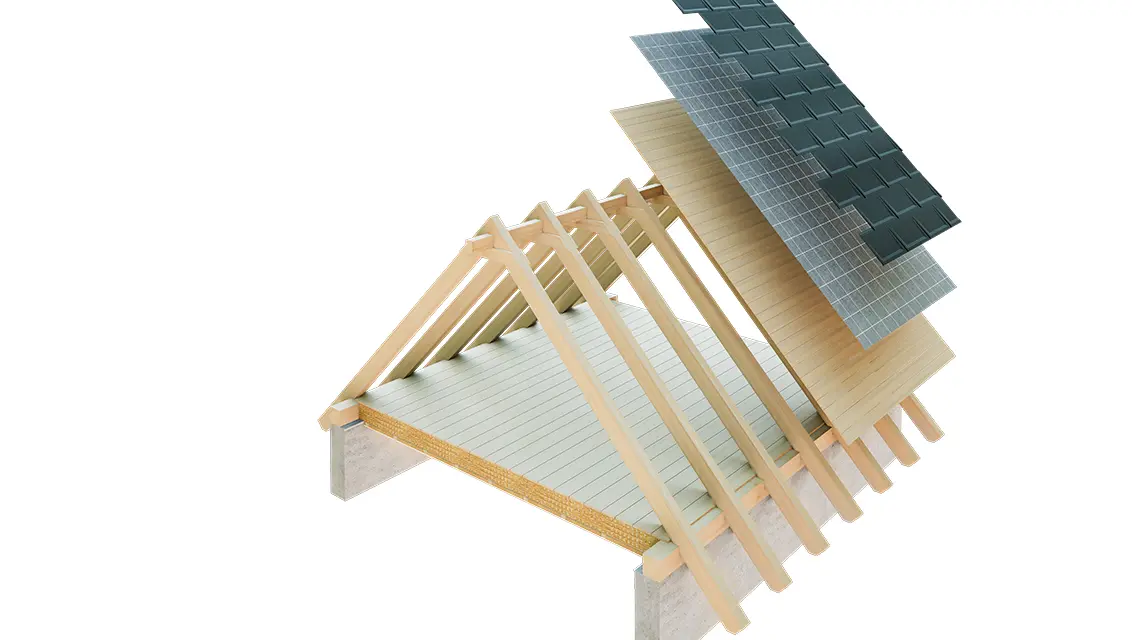

Technické znázornění jednovrstvé střešní konstrukce PREFA – půdu nelze obývat, neboť slouží k odvětrávání kovové střechy, plné bednění a separační vrstva bez laťování, Teplá střecha

Půda se nevyužívá pro účely bydlení

Zde najdete ke stažení detaily ke střešním panelům PREFA R.16. Návody a tipy pro pokládku střechy, příručku pro projektování, dotazník pro získání dat ke střeše i videa ke střešnímu panelu R.16 najdete v sekci Servis (pouze pro partnerské klempířské a pokrývačské firmy – přichystejte si své přístupové údaje).

Odkaz pro architektonické a projekční kanceláře: 3D a BIM data i textury našich produktů najdete také zde: digitální projektování

dwg

PREFA detaily - střecha - panel R.16 (2018-06).dwg 6 mb

dxf

PREFA detaily - střecha - panel R.16 (2018-06).dxf 25 mb

pdf

CZ DOP R.16 1 AT 14782 PREFA 289 kb

pdf

CZ DOP R.16 2 AT 14783 PREFA 289 kb

Zde najdete seznam s vhodným příslušenstvím ke střešním panelům PREFA R.16, od lemování okraje štítu a ventilace Jet-Lüfter až po sněhové zarážky a lávky.

Podkladní pás z hliníku pro šindele, falcované šindele DS.19, falc. šablony, střešní panel R.16

1800 × 158 × 1,00 mm, předvrtané otvory

Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosný Jet-Lüfter pro větrané střechy

Ukončovací prvek pro Jet-Lüfter povrch stucco

Hřebenáč malý povrch stucco

500 × 1,00 mm

Ukončovací hřebenáč povrch stucco

Závětrná lišta povrch stucco

95 × 2.000 × 0,70 mm, s upevňovacím pásem.

Bezpečnostní úžlabí povrch stucco

3.000 mm, s dvojitou drážkou

Ochranná mřížka proti ptákům povrch hladký

125 × 2.000 × 0,7 mm, s perforováním: Ø 5/7 mm

Větrací pás

s čtvercovým perforováním 6 mm, v barvách hnědá/antracitová a světle šedá. Rozměry: 1,00 × 250 mm a 1,00 × 333 mm

Okapový plech povrch hladký

230 × 2.000 × 0,70 mm

Sněhový hák pro R.16, FX.12 a DS.19

Držák trubkové profilované sněhové zábrany

3 otvory pro trubky

Haken XL für Schneerechensystem

mit 5 Durchzügen, optimal für PV-Aufdachanlagen

Trubka profilované sněhové zábrany

3.000 mm; 25/25

Držák ledu

Vhodný pro trubku.

Ukončení profilované sněhové zábrany

Ukončovací element pro trubky

Abschluss XL für Schneerechensystem

für Einlegeprofil

Držák kulatiny pro zadržování sněhu

pro průměr kulatiny Ø 140 mm

Solární držák pro fotovoltaické systémy na střechy PREFA včetně krytky

Držák solárního panelu s krytkou povrch hladký

Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.

Držák solárního panelu Sunny

Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.

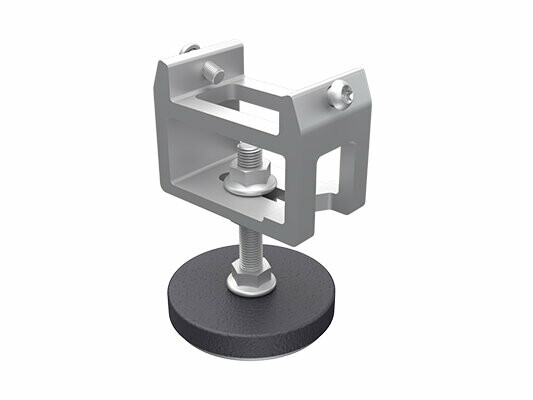

Držák solárního panelu Vario na krokve

Vhodné pro všechny maloformátové krytiny PREFA. Určený výhradně k použití s PREFA profilovou lištou. Nekompatibilní s jinými výrobky. Možnost oboustranného našroubování pro snazší montáž profilových lišt.

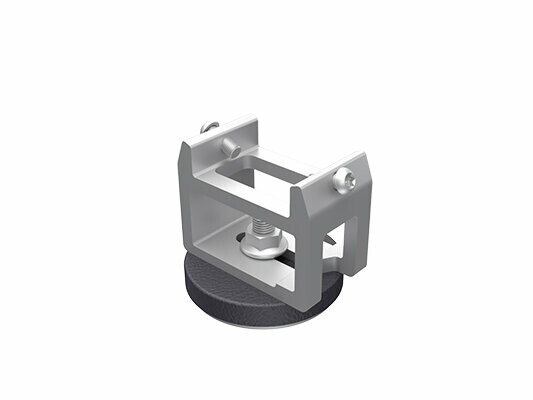

Držák solárního panelu Fix na krokve

Vhodné pro všechny maloformátové krytiny PREFA vč. upevňovacích šroubů. Průmyslový vzor 13266.

Nášlapný stupeň

Nastavitelný pro sklon střechy od 12° do 60°. Zkoušky dle EN 516‑1‑A.

Držák stoupací plošiny na jedné kruhové podložce

250 mm; sklon střechy 12°-55°; zkoušky dle EN 516‑1‑A

Držák stoupací plošiny na dvou kruhových podložkách

360 mm; sklon střechy od 12°-55°; zkoušky dle EN 516‑1‑B

Stoupací plošina

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; zkoušky dle EN 516‑1‑B

Spojka pro stoupací plošiny

Bezpečnostní hák

Dle EN 517 – B

Bezpečnostní hák na kruhových podložkách

Dle EN 517 – B

Froschmaulluke für Dachplatte R.16

700 × 420 mm, Lüftungsquerschnitt ca. 30 cm²

Odvětrávací haubna povrch hladký

Pro přinýtování a přilepení. Volný větrací průřez: cca 30 cm². Minimální sklon střechy: 12°.

Kolmý prostup povrch hladký

Sklon střechy: od 12°. Vhodný pro HT rouru vel. 110.

Nástavec odvětrání povrch hladký

Ø 100 mm, Ø 120 mm vč. EPDM těsnění a krytu.

Manžeta 100

Trvale elastická manžeta z EPDM k utěsnění průchodu nástavce odvětrání o průměru 100 až 130 mm. Materiál: EPDM.

Prostup pro falcované tašky povrch hladký

Pro prostupy ⌀ 80–125 mm a sklon střechy 12° až 52°.

Univerzální prostup dvoudílný k zadrážkování

Pro prostupy ⌀ 40–120 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.

Prostup k zadrážkování povrch hladký

Pro prostupy ⌀ 80–125 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.

Montážní podložka

Délka: 540 mm, Šířka: 125 mm

Lemování komínu Vario povrch stucco

Šířka: 120 – 600 mm, 600 – 1.020 mm, varibilní délka 150 – 980 mm, sklon střechy od 12° – 55°

Výlezové okno pro PREFALZ vč. rámu a kování

Lemování pro RotoQ-Serie k maloformátu povrch stucco

k dispozici v mnoha rozměrech

Lemování pro Velux k maloformátu povrch stucco

v různých rozměrech

Kryt komínu - Napoleon povrch hladký

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Střešní držák vedení bleskosvodu

Rozsah spojování: 2–8 mm. Úchyt kruhového drátu: ⌀ 8 mm.

Speciální lepicí sada

Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
