Výhody PREFA střešního panelu FX.12
Široká paleta barev
V mnoha standardních barvách
Mnoho možností designu
2 formáty (krátký a dlouhý) pro dosažení zajímavého vzhledu
Záruka 40 let
Na materiál a barvu.
Jedinečný vzhled a vysoká odolnost

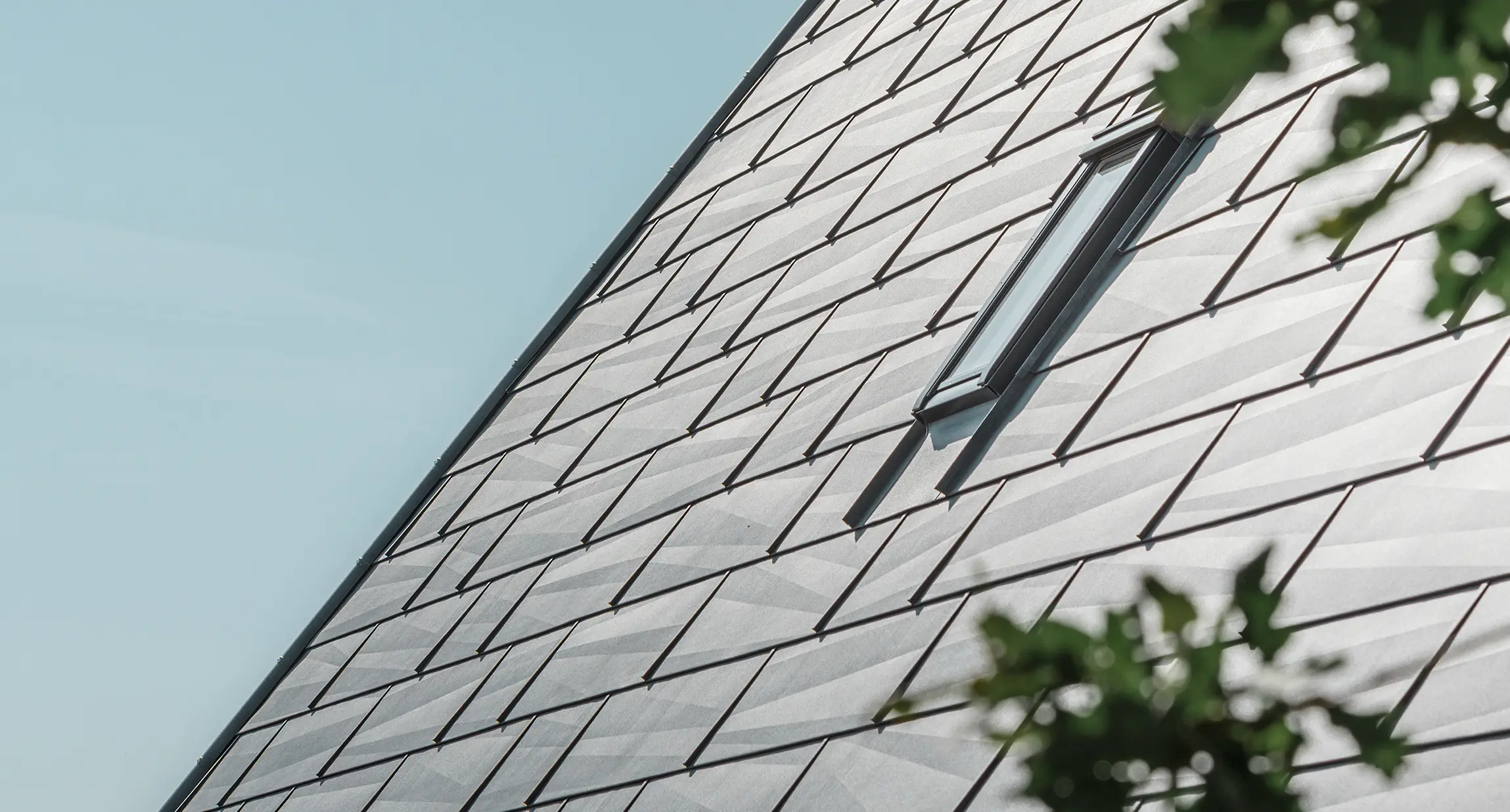

Nepravidelné lomy vytváří živou hru světla a stínu a navíc zpevňují panely.
Rychlá pokládka
Může být namontován přímo na spodní konstrukci bez příponek.
100% kompatibilní s PREFA integrovaným solárním panelem SDP
Usnadňuje život klempířům.

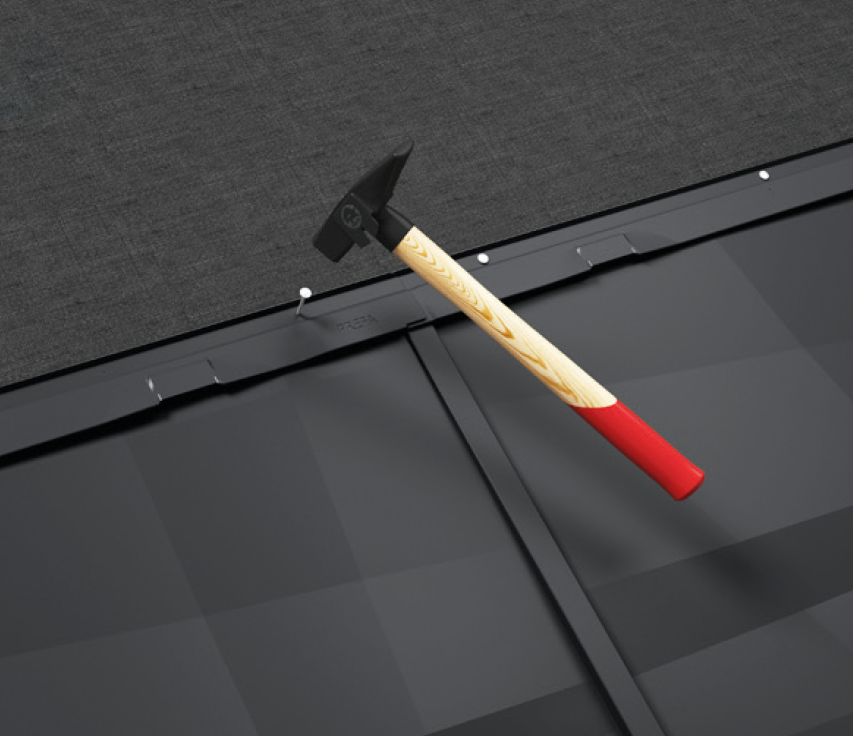

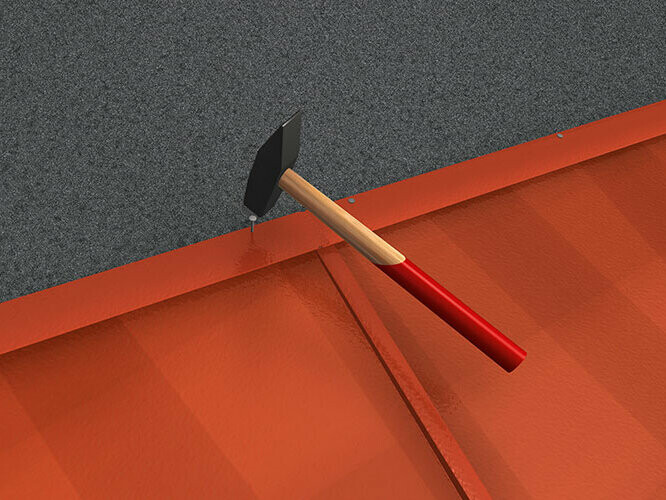

Kromě jedinečného vzhledu nabízí PREFA střešní panel FX.12 také mnoho praktických výhod při zpracovávání –a splňuje tak všechny požadavky moderního, ale i tradičního klempířského řemesla. Montáž se provádí bez přídavných příponek pomocí integrované upevňovací lišty a díky tomu může být střešní panel FX.12 namontován extrémně rychle. Díky velkému formátu je navíc k pokrytí 1 m² střešní plochy zapotřebí jen několik střešních panelů.
Přehled barev PREFA střešního panelu FX.12
Paleta barev PREFA střešního panelu FX.12 obsahuje klasickou cihlově červenou, moderní šedé odstíny i přírodní hnědé tóny. K dispozici jsou tyto standardní barvy střešních krytin PREFA:
Přehled barev (11)
barva |
označení |
odstín se podobá barvě RAL |
|
01 P.10 tmavě hnědá |
7013 |
|
02 P.10 antracitová |
7016 |
|
03 P.10 černá |
9005 |
|
04 P.10 cihlově červená |
8004 |
|
05 P.10 tmavě červená |
3009 |
|
06 P.10 mechově zelená |
6005 |
|
07 P.10 světle šedá |
7005 |
|
11 P.10 oříšková |
8019 |
|
19 P.10 tmavě šedá |
7043 |
|
28 P.10 prefa bronzová |
7048 |
|
43 P.10 břidlicová |
7031 |
Pokyny
- Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~), které se mohou částečně značně lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
- Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 prefa bronzová, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
- Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
- U metalických barev se mohou vyskytovat barevné rozdíly.
- Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

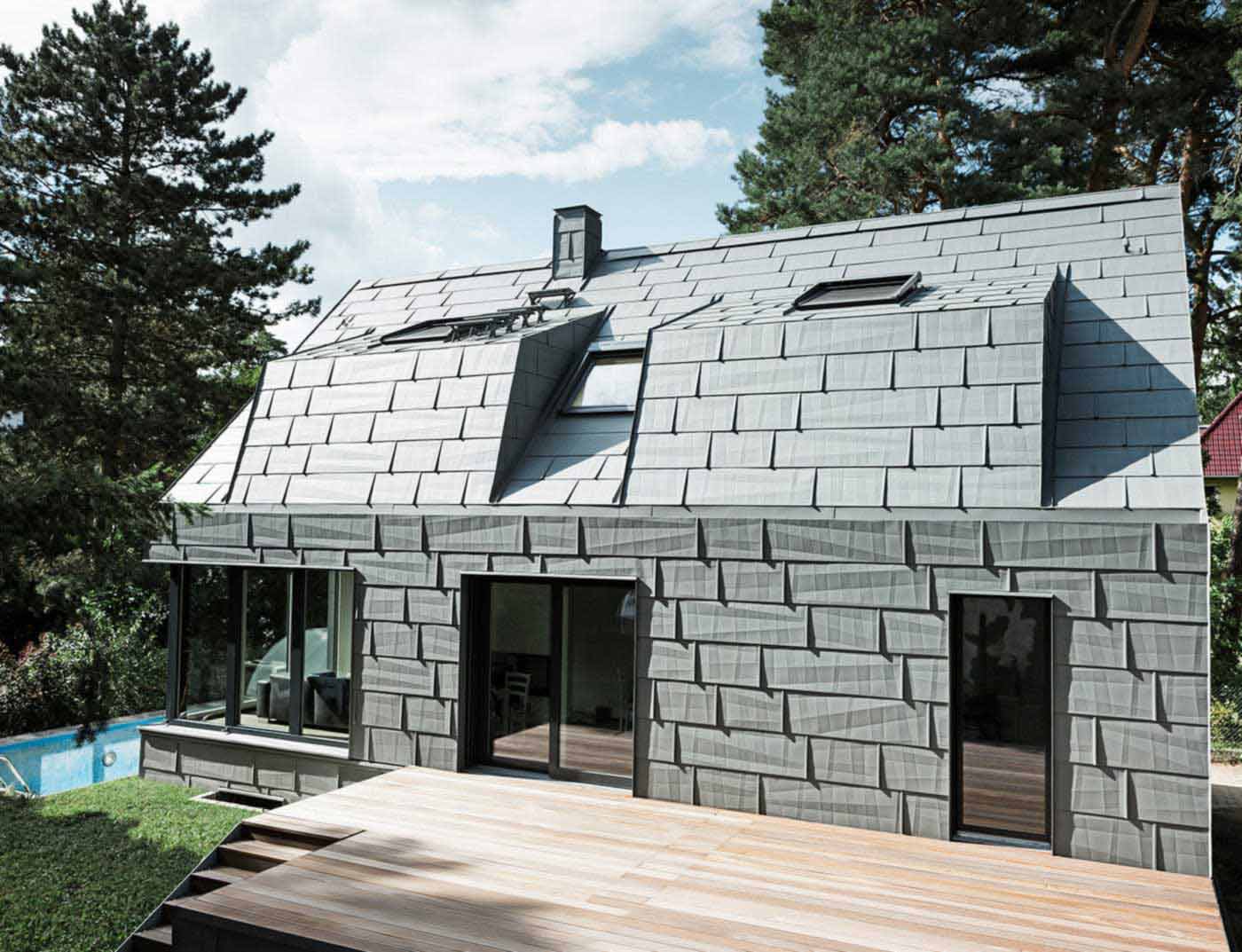

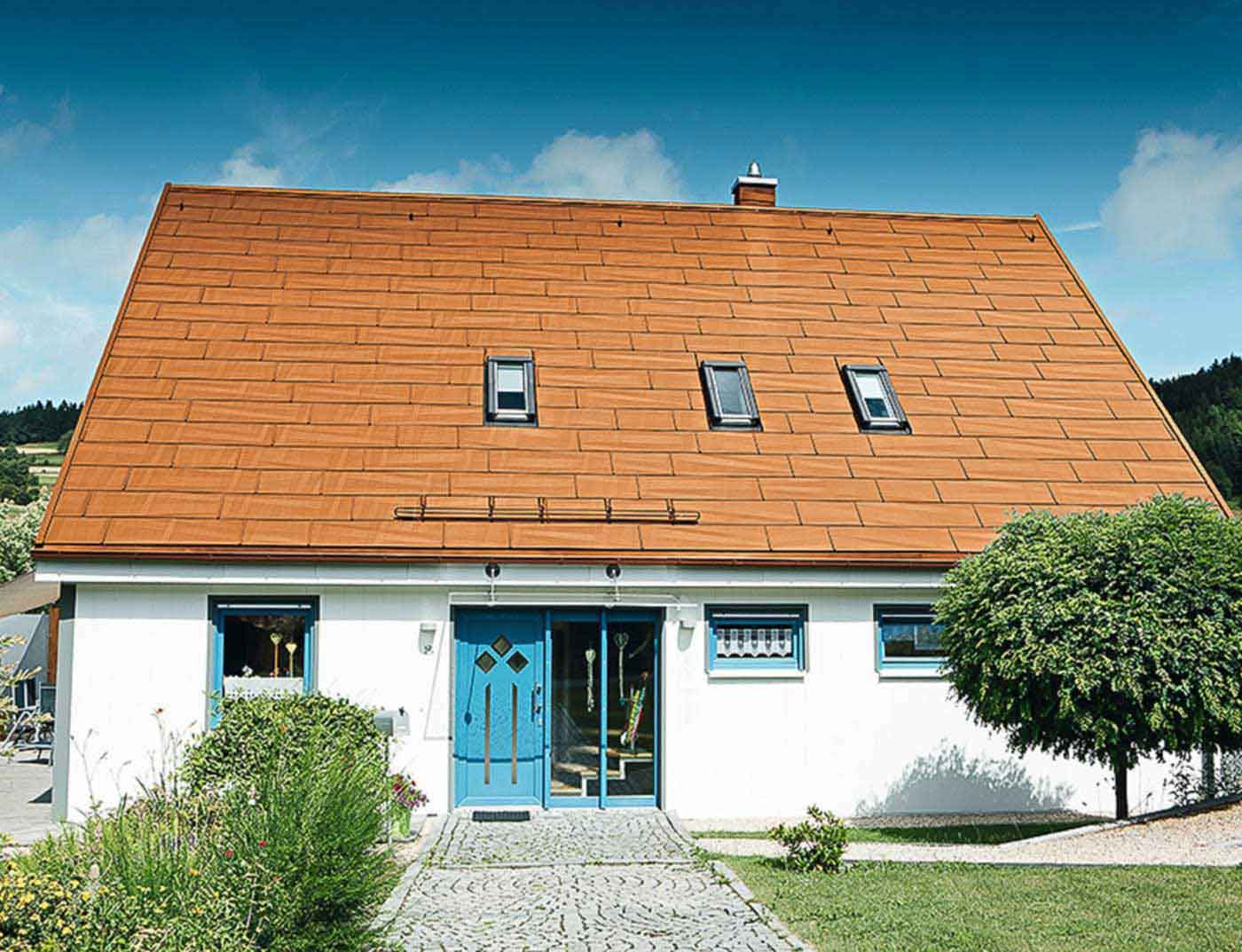

Nechte se inspirovat již realizovanými projekty se střešním panelem FX.12.

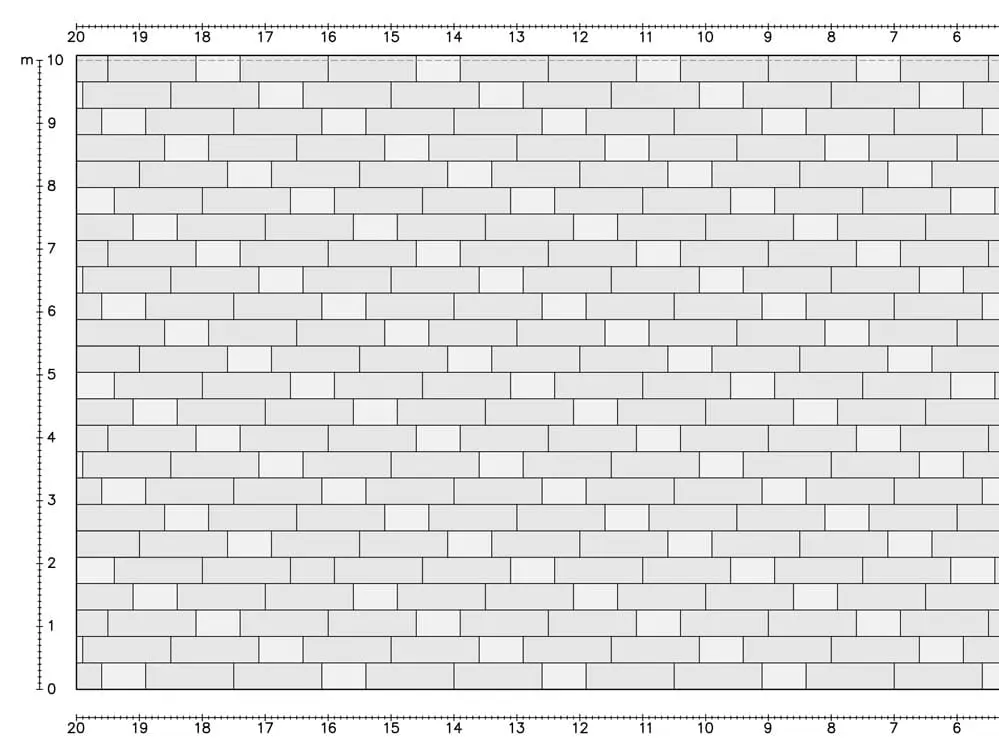

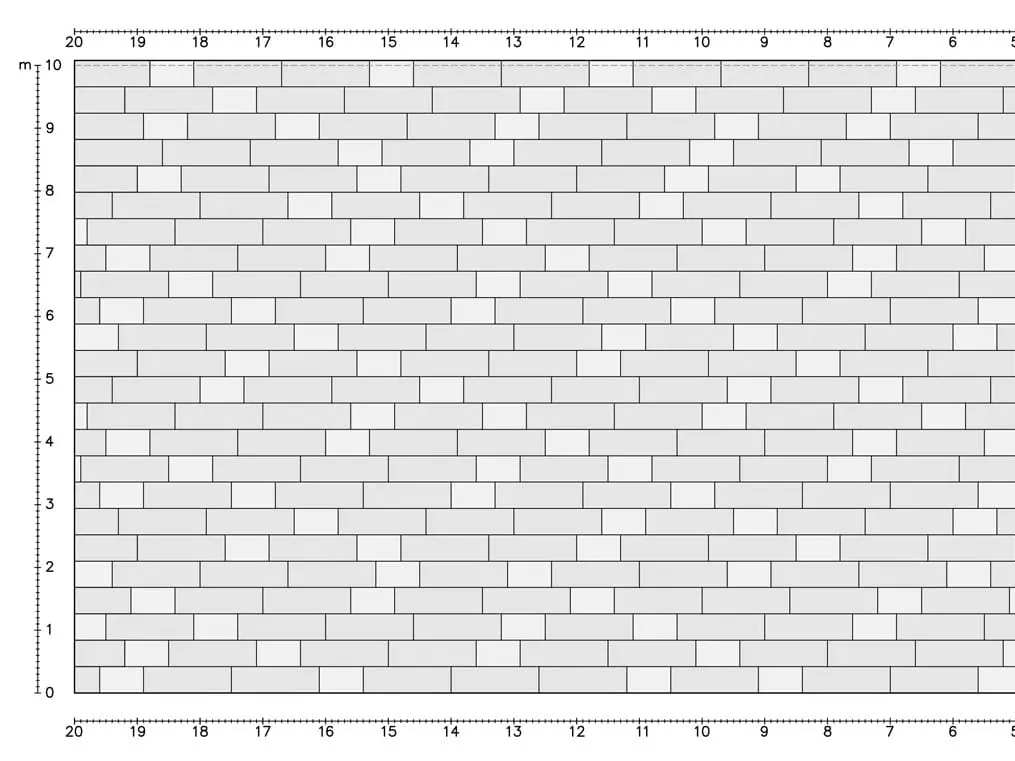

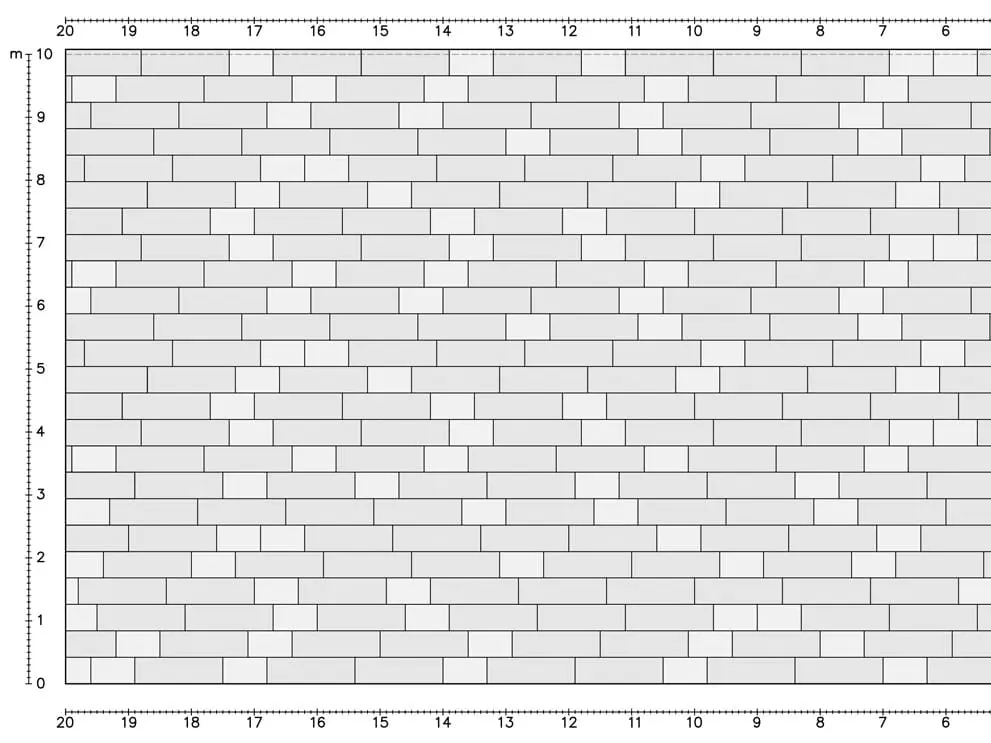

Nejen nepravidelné hrany a tím vznikající světelné efekty dělají z každého objektu unikát. Osobitý, asymetrický dojem ještě umocňuje možnost střídání dvou velikostí, krátkého a dlouhého formátu. Připravili jsme pro vás tři příklady pokládky střešních panelů FX.12. Samozřejmě jsou možné i další varianty.

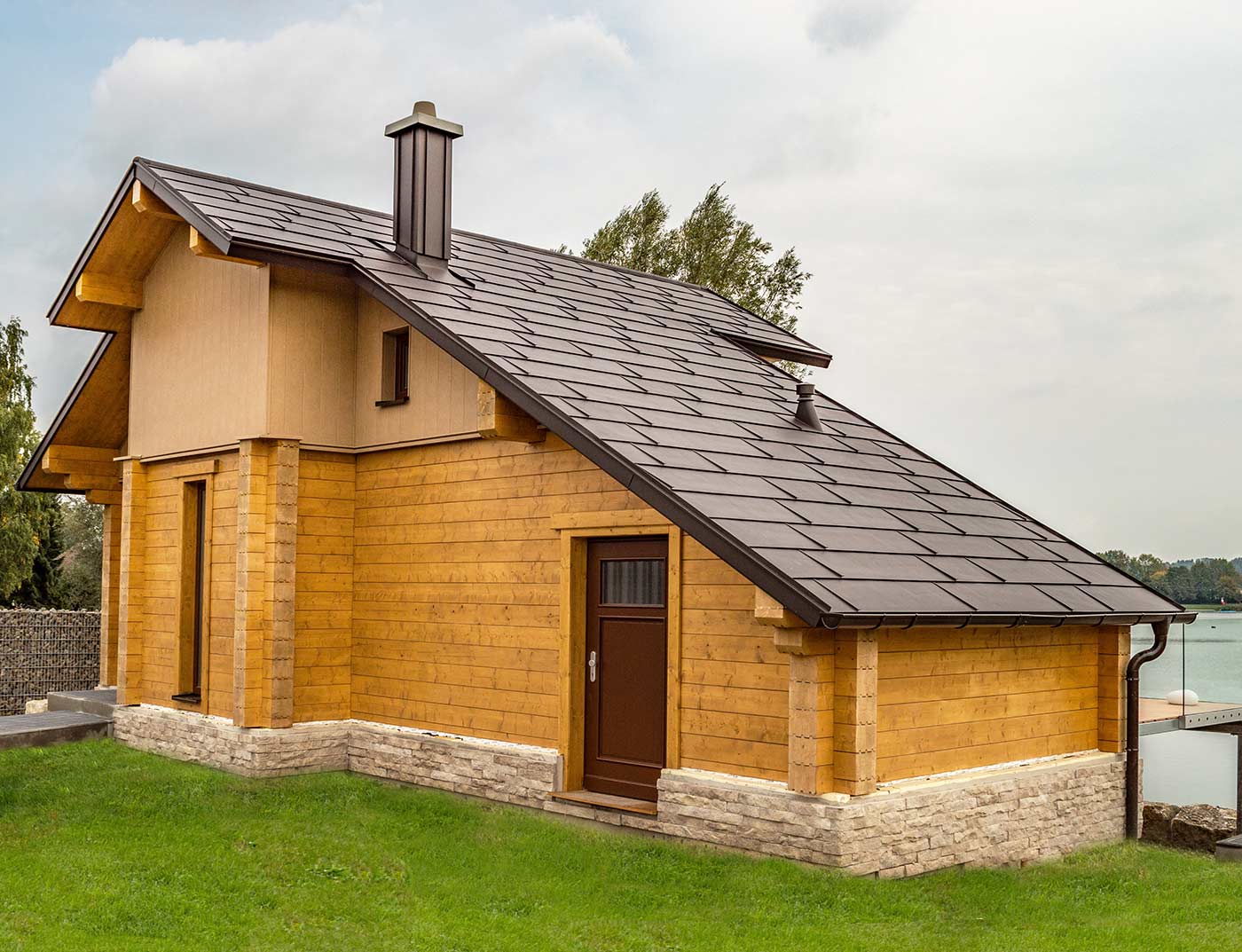

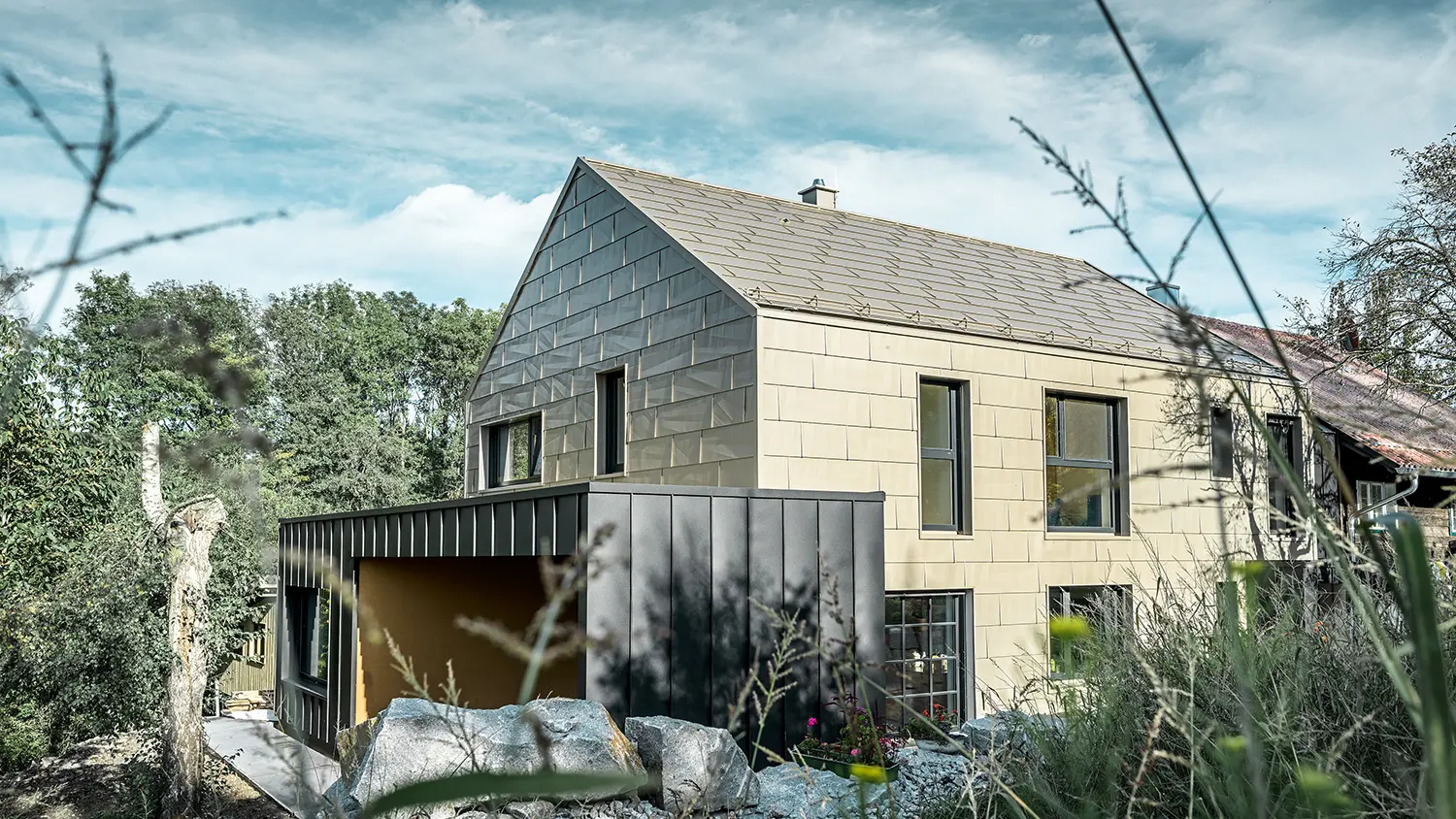

Nezáleží na tom, jestli se chystáte pokrýt novou střechu nebo se renovovat starou; v naší galerii referenčních objektů a galerii rekonstrukcí najdete mnoho inspirativních projektů s PREFA střešními panely FX.12 . Některé si můžete prohlédnout i zde:

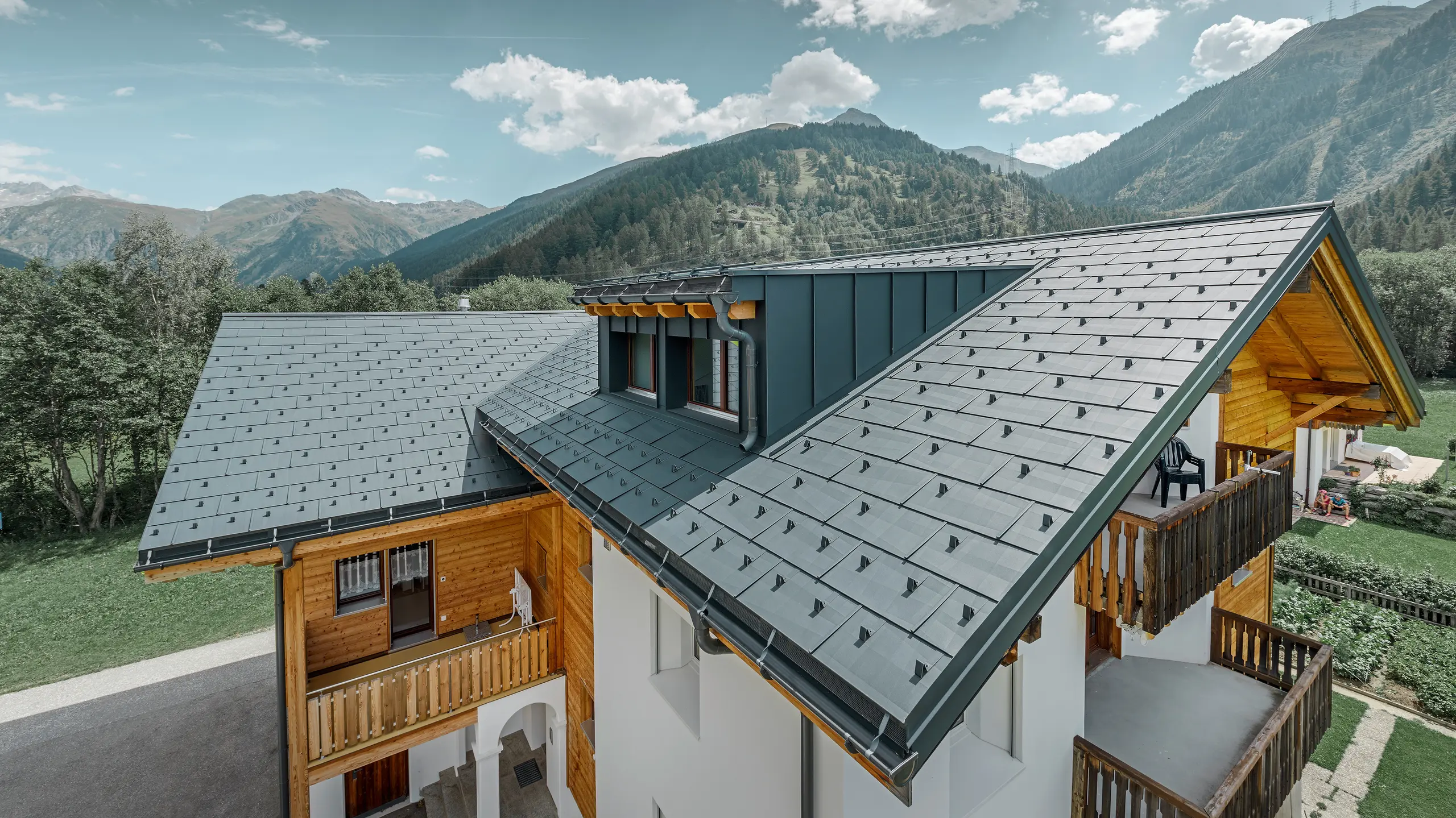

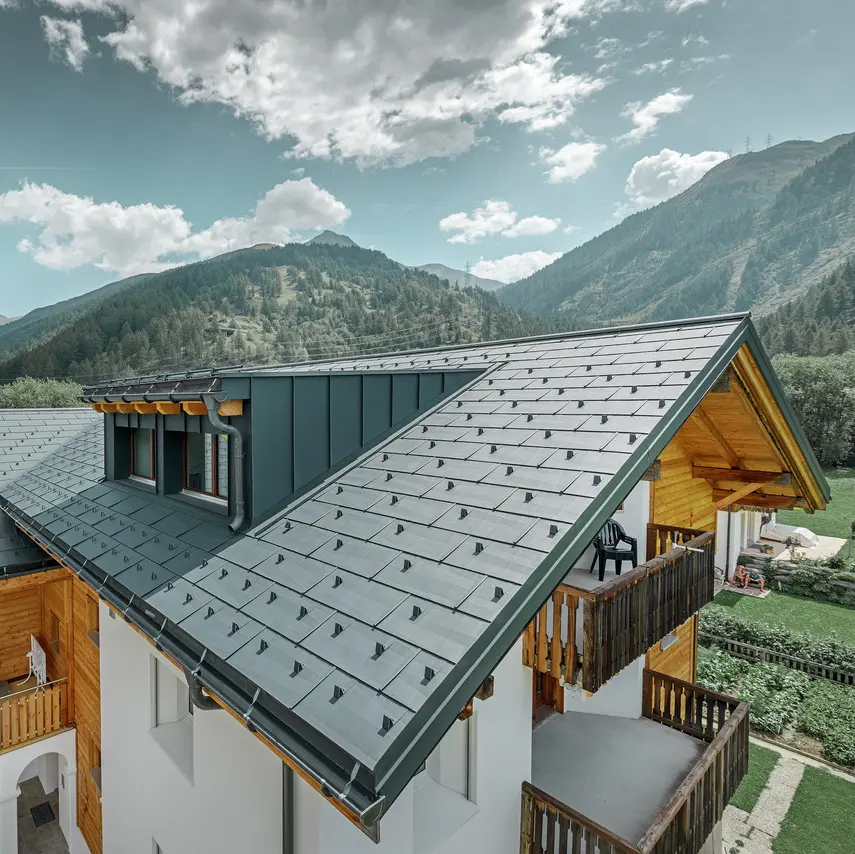

Rekonstrukce bytového domu s použitím střešních panelů FX.12 v barvě P.10 antracitová

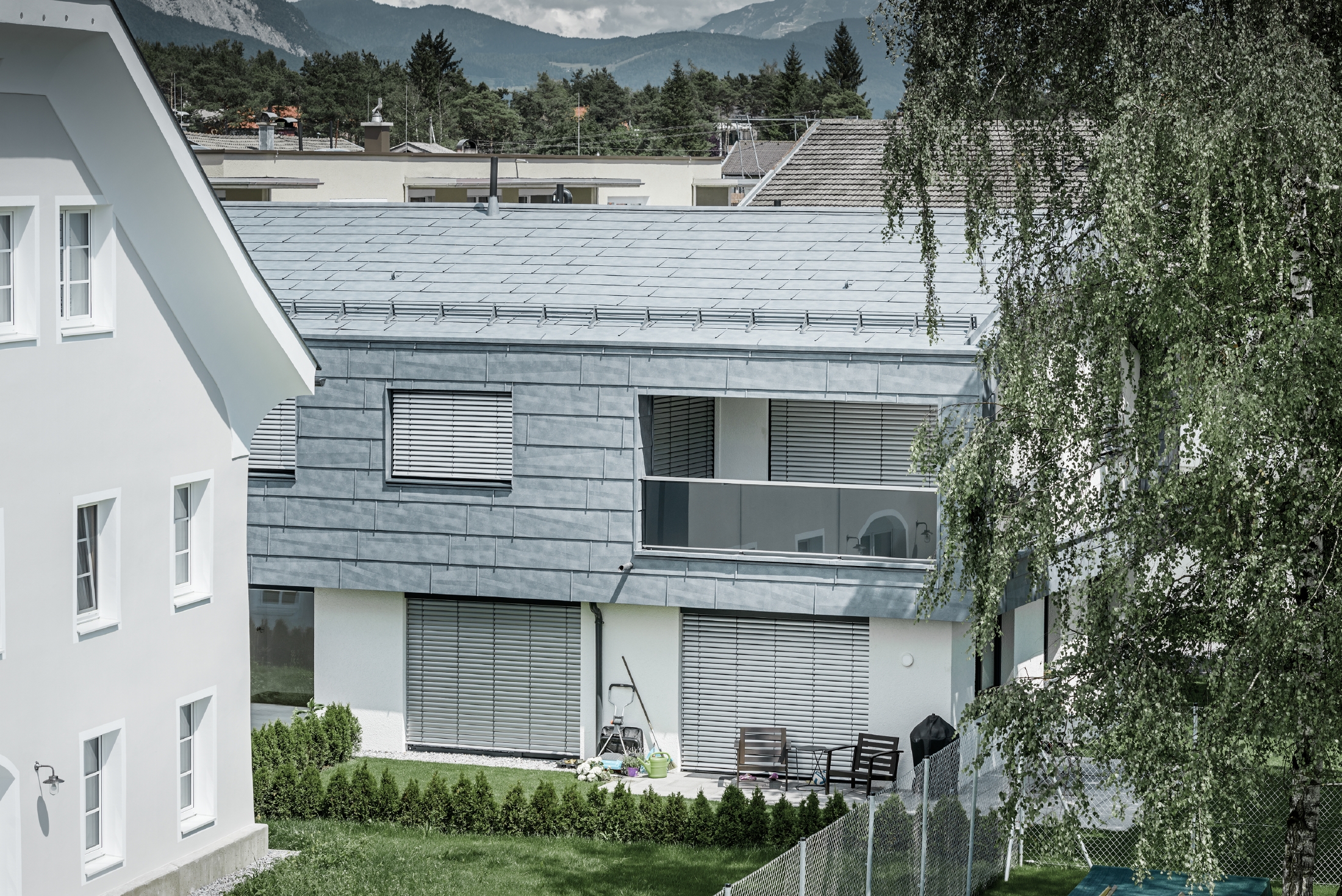

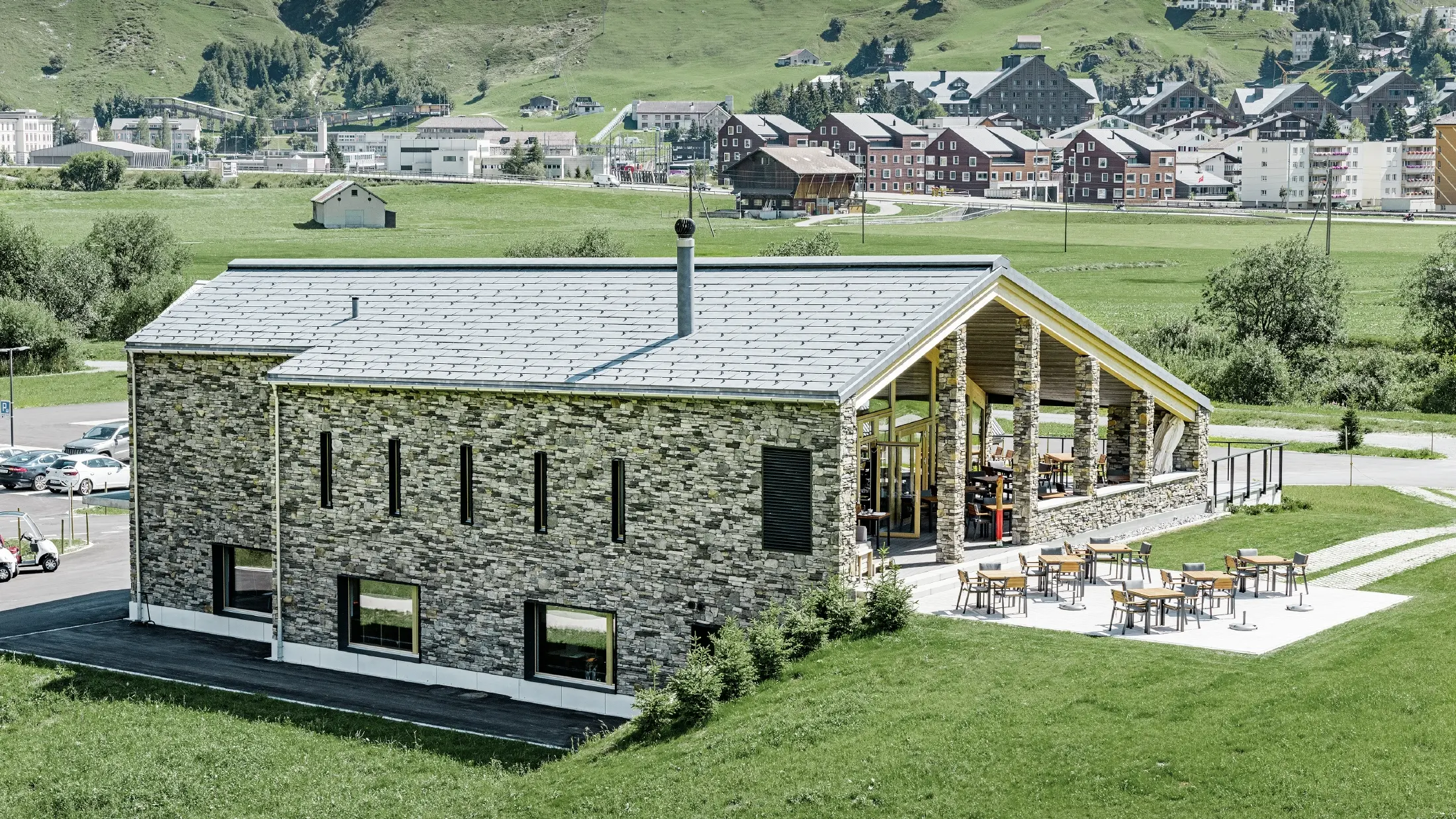

Klubovna golfového klubu s kamennou fasádou a střešním panelem FX.12 v břidlicové

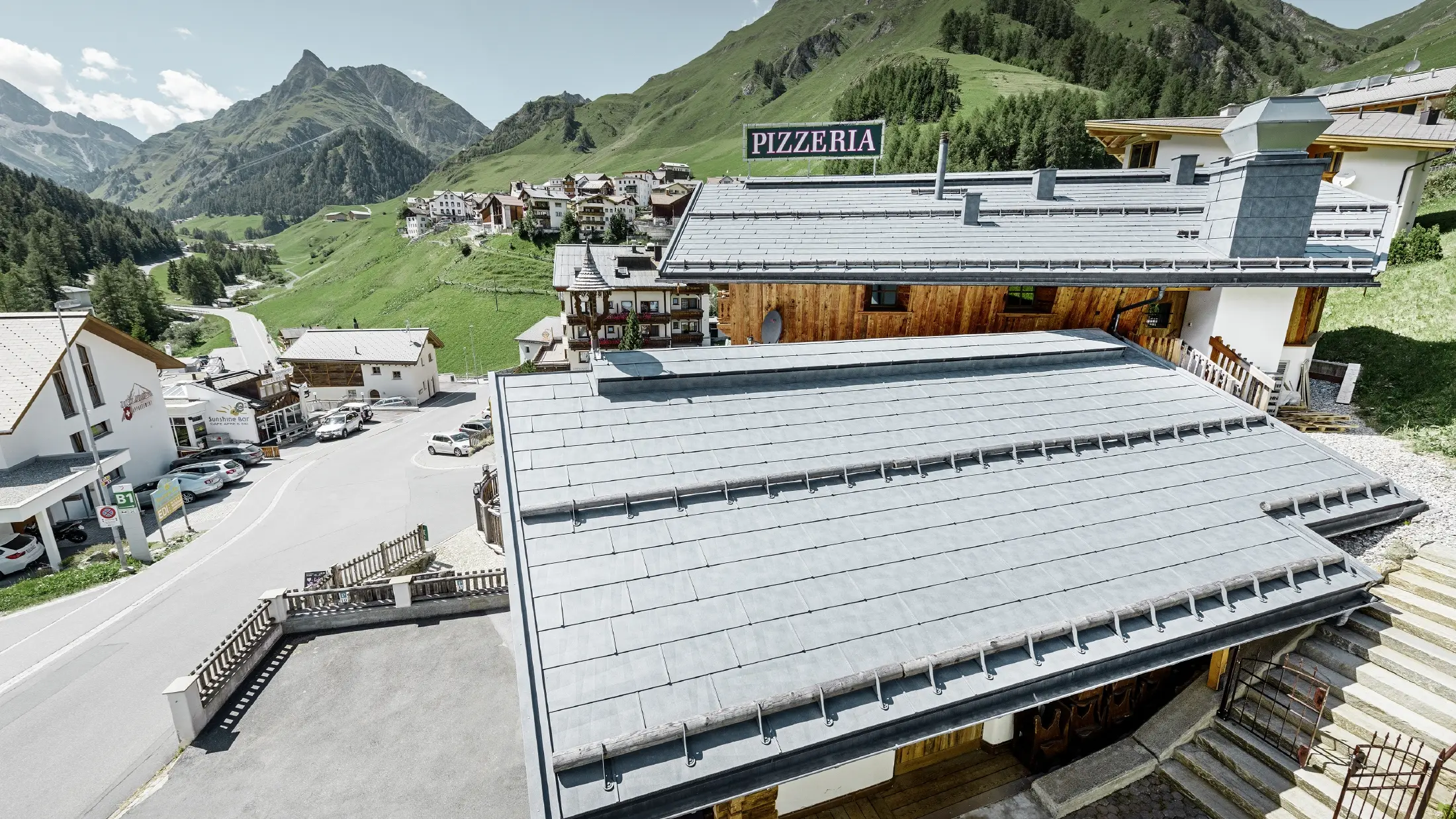

Tradiční pizzerie s PREFA střešním panelem FX.12 v barvě P.10 břidlicová
Máte ještě nějaké otázky k PREFA střešnímu panelu FX.12?: FAQ
Problematiku reguluje v Rakousku norma ÖVE/ÖNORM EN 62305-3 (v ČR platí harmonizovaná norma ČSN EN 62305-3). V jiných zemích musí být zohledněny místní normy a předpisy týkající se této problematiky. Kovové střechy lze dle normy ÖVE/ÖNORM EN 62305-3 využívat jako přirozenou součást systému ochrany před bleskem.
Degradace kovů chemickými nebo elektrochemickými reakcemi s okolím se označuje jako koroze kovů. Nejznámější formou koroze je rez na povrchu oceli. Hliníkové materiály jsou proti korozi velmi odolné!
Technické informace
Materiál |
barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating |
|---|---|
Rozměry |
700 × 420 mm v položené ploše (3,4 ks/m²) |
Hmotnost |
cca 2,4–2,5 kg/m² |
Minimální sklon střechy |
17° (cca 31 %) |
Spodní konstrukce a separační vrstva* |
Na plné bednění (min. 24 mm); od 17–25° je nutná bitumenová separační vrstva; od zatížení střechy sněhem 3,25 kN/m² nebo při stavbě na území kategorie 0, I nebo II je nutná pokládka na plné bednění s bitumenovou separační vrstvou. * Nutno zohlednit platné národní technické normy a pravidla. |
Kotvení |
přímé, |
Hliníkové střechy PREFA se instalují s odvětrávanou střešní konstrukcí, přičemž střešní krytina a tepelně izolační vrstva jsou odděleny odvětrávaným meziprostorem. Díky tomu je odváděna případná vlhkost (např. kondenzovaná voda).
Většinou je odvětrávána střešní krytina, jak je patrné na prvním obrázku. Celý půdní prostor může být ale také odvětráván (druhý obrázek).
Plánování a montáž
Zde si mohou naši klempíři a architekti stáhnout texty pro výběrová řízení a detaily ke střešním panelům PREFA FX.12. Návody a tipy na pokládku střešní krytiny, plánovací příručku a informační arch i početné videonávody na pokládku panelů najdou naše partnerské firmy v sekci Servis. (Pouze pro partnerské klempířské a pokrývačské firmy – připravte si své přístupové údaje. Ještě nemáte přístupové údaje? V tom případě se obraťte na svého regionálního technického.)
Speciální informace pro naše architektonické a projekční kanceláře: 3D a BIM data, stejně jako textury našich produktů, naleznete také na: digital planen
Produktový (technický) list
Prohlášení o vlastnostech
Příslušenství
V příloze najdete seznam s příslušenstvím k PREFA střešním panelům FX.12, od závětrné lišty a ventilace Jet-Lüfter až po výrobky pro bezpečnou střechu, jako jsou sněhové háky a stoupací plošiny. Barevně sladěné žlaby a svody najdete v sekci „Odvodnění střechy“. Do sortimentu produktů firmy PREFA patří fasádní systémy, protipovodňová ochrana nebo solární systémy.
Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (jen pro realizační firmy).
Podkladní pás z hliníku pro šindele, falcované šindele DS.19, falc. šablony, střešní panel R.16
1800 × 158 × 1,00 mm, předvrtané otvory
Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosný Jet-Lüfter pro větrané střechy
Ukončovací prvek pro Jet-Lüfter povrch stucco
-
Hřebenáč malý povrch stucco
500 × 1,00 mm
Ukončovací hřebenáč povrch stucco
-
Závětrná lišta povrch stucco
95 × 2.000 × 0,70 mm, s upevňovacím pásem.
Bezpečnostní úžlabí povrch stucco
3.000 mm, s dvojitou drážkou
Ochranná mřížka proti ptákům povrch hladký
125 × 2.000 × 0,7 mm, s perforováním: Ø 5/7 mm
Větrací pás
s čtvercovým perforováním 6 mm, v barvách hnědá/antracitová a světle šedá. Rozměry: 1,00 × 250 mm a 1,00 × 333 mm
Okapový plech povrch hladký
230 × 2.000 × 0,70 mm
Sněhový hák pro R.16, FX.12 a DS.19
-
Držák trubkové profilované sněhové zábrany
3 otvory pro trubky
Držák trubkové profilované sněhové zábrany XL
s pěti průchozími otvory, ideální pro střešní fotovoltaické systémy
Trubka profilované sněhové zábrany
3.000 mm; 25/25
Držák ledu
Vhodný pro trubku.
Ukončení profilované sněhové zábrany
Ukončovací element pro trubky
Ukončovací prvek XL pro sněhové zábrany
pro vkládané profily
Držák kulatiny pro zadržování sněhu
pro průměr kulatiny Ø 140 mm
Držák solárního panelu s krytkou povrch hladký
Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.
Držák solárního panelu Sunny
Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.
Držák solárního panelu Fix na krokve
Pevná montáž solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Vario na krokve
Variabilní instalace solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Nášlapný stupeň
Nastavitelný pro sklon střechy od 12° do 60°. Zkoušky dle EN 516‑1‑A.
Držák stoupací plošiny na jedné kruhové podložce
250 mm; sklon střechy 12°-55°; zkoušky dle EN 516‑1‑A
Držák stoupací plošiny na dvou kruhových podložkách
360 mm; sklon střechy od 12°-55°; zkoušky dle EN 516‑1‑B
Stoupací plošina
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; zkoušky dle EN 516‑1‑B
Spojka pro stoupací plošiny
-
Bezpečnostní hák
Dle EN 517 – B
Bezpečnostní hák na kruhových podložkách
Dle EN 517 – B
Odvětrávací prvek pro maloformátovou krytinu pro střešní panel FX.12 (malý)
700 x 420 mm, volný větrací průřez cca 30 cm²
Odvětrávací prvek pro maloformátovou krytinu pro střešní panel FX.12 (velký)
1.400 x 420 mm, volný větrací průřez cca 60 cm²
Odvětrávací haubna povrch hladký
Pro přinýtování a přilepení. Volný větrací průřez: cca 30 cm². Minimální sklon střechy: 12°.
Kolmý prostup povrch hladký
Sklon střechy: od 12°. Vhodný pro HT rouru vel. 110.
Nástavec odvětrání povrch hladký
Ø 100 mm, Ø 120 mm vč. EPDM těsnění a krytu.
Manžeta 100
Trvale elastická manžeta z EPDM k utěsnění průchodu nástavce odvětrání o průměru 100 až 130 mm. Materiál: EPDM.
Prostup pro falcované tašky povrch hladký
Pro prostupy ⌀ 80–125 mm a sklon střechy 12° až 52°.
Prostup k zadrážkování povrch hladký
Pro prostupy ⌀ 80–125 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.
Univerzální prostup dvoudílný k zadrážkování
Pro prostupy ⌀ 40–120 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.
Montážní podložka
Délka: 540 mm, Šířka: 125 mm
Lemování komínu Vario povrch stucco
Šířka: 120 – 600 mm, 600 – 1.020 mm, varibilní délka 150 – 980 mm, sklon střechy od 12° – 55°
Výlezové okno pro PREFALZ vč. rámu a kování
-
Lemování pro RotoQ-Serie k maloformátu povrch stucco
k dispozici v mnoha rozměrech
Lemování pro Velux k maloformátu povrch stucco
v různých rozměrech
Kryt komínu - Napoleon povrch hladký
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Střešní držák vedení bleskosvodu
Rozsah spojování: 2–8 mm. Úchyt kruhového drátu: ⌀ 8 mm.
Speciální lepicí sada
Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
