Falcovaný šindel DS.19

velký, lehký, praktický při pokládce

+6
pokračovat ve čtení

Falcovaný šindel DS.19 imponuje nejen svým vzhledem, ale dá se také pokládat na střechy už od sklonu 17° a díky tomu posouvá hranice možností v tomto segmentu produktů.

Šindele DS.19 mají rozměry 480 × 262 mm, jsou tedy o něco větší než klasické šindele PREFA a díky tomu je lze pokládat ještě rychleji a efektivněji. Na 1 m² je zapotřebí pouze osm šindelů DS.19, přičemž jejich hmotnost činí jen 2,75 kg/m².

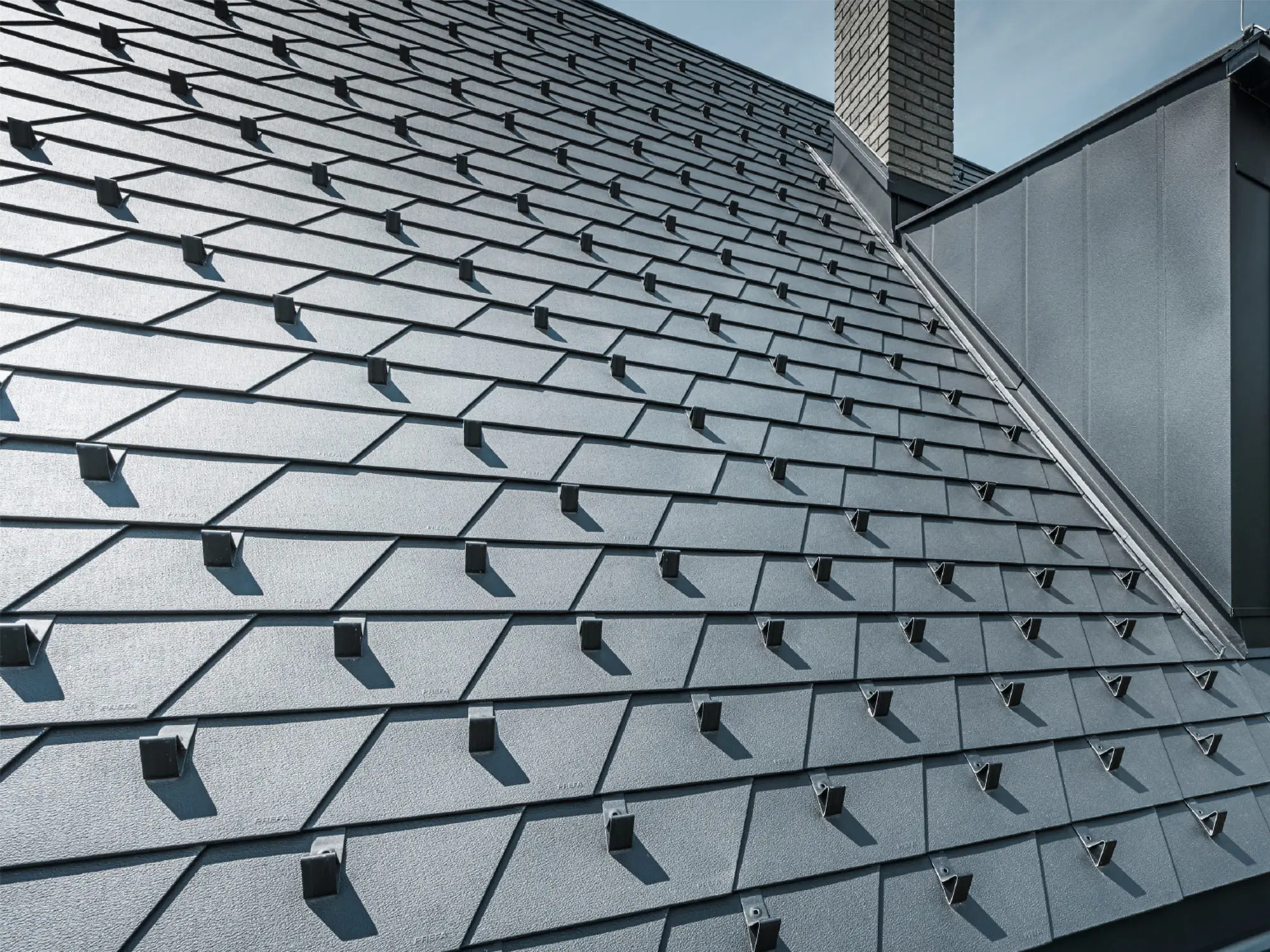

Falcovaný šindel DS.19 v barvě P.10 antracitová se sněhovými háky, střešní okno a komín

Lehké hliníkové falcované šindele DS.19 uplatní své přednosti všude – od malých ploch až po velké projekty. Díky systému drážka v drážce a skrytému kotvení jsou falcované střešní šindele DS.19, ostatně stejně jako všechny střešní produkty PREFA, mimořádně odolné vůči vichřicím a jiným povětrnostním vlivům. Jejich originální design jim dodává velmi atraktivní vzhled.

Falcované šindele DS.19 jsou vhodné nejen pro klasické střešní konstrukce, ale dokážou také vytvořit působivý kontrast v kombinaci s moderní architekturou.

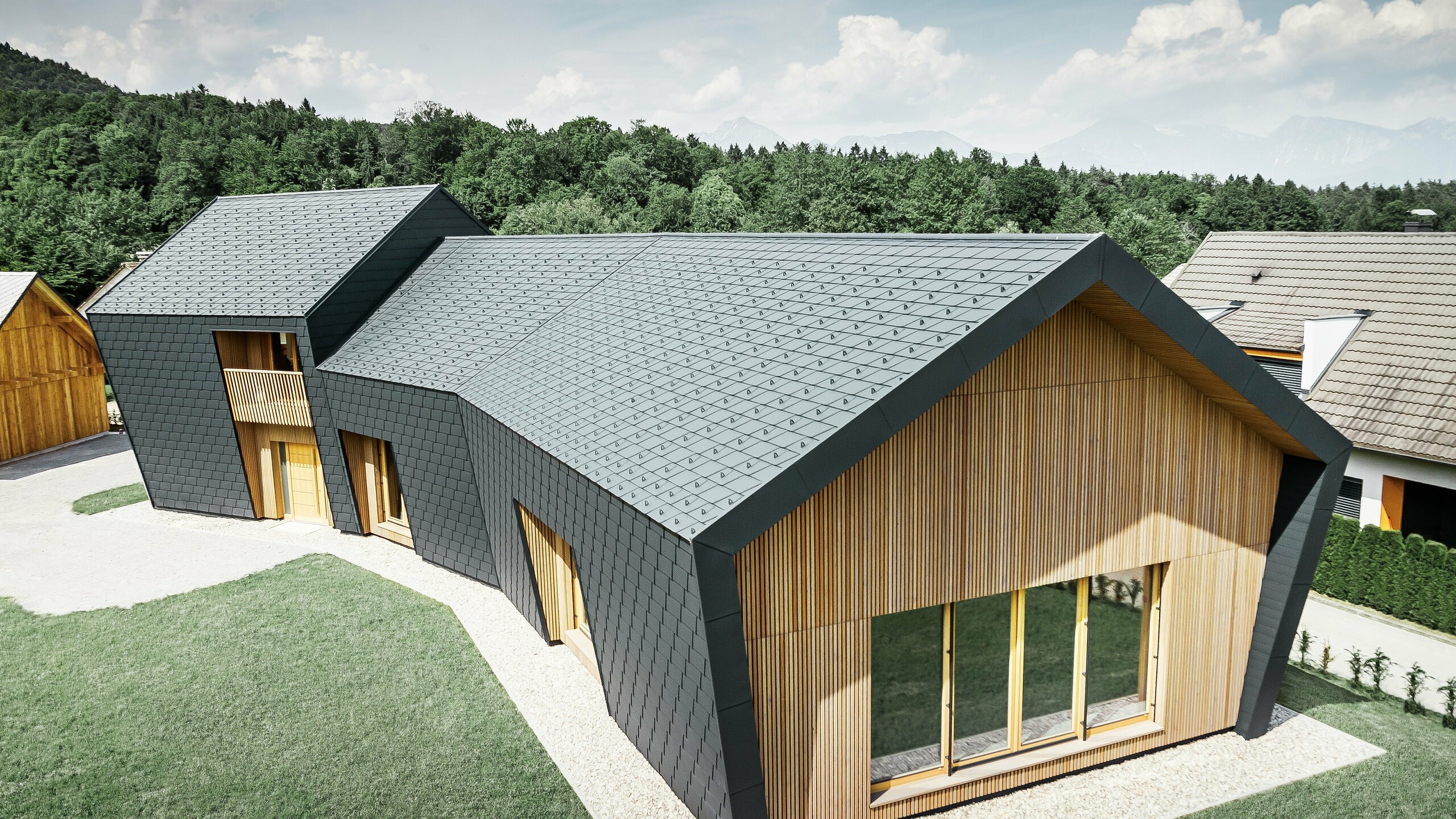

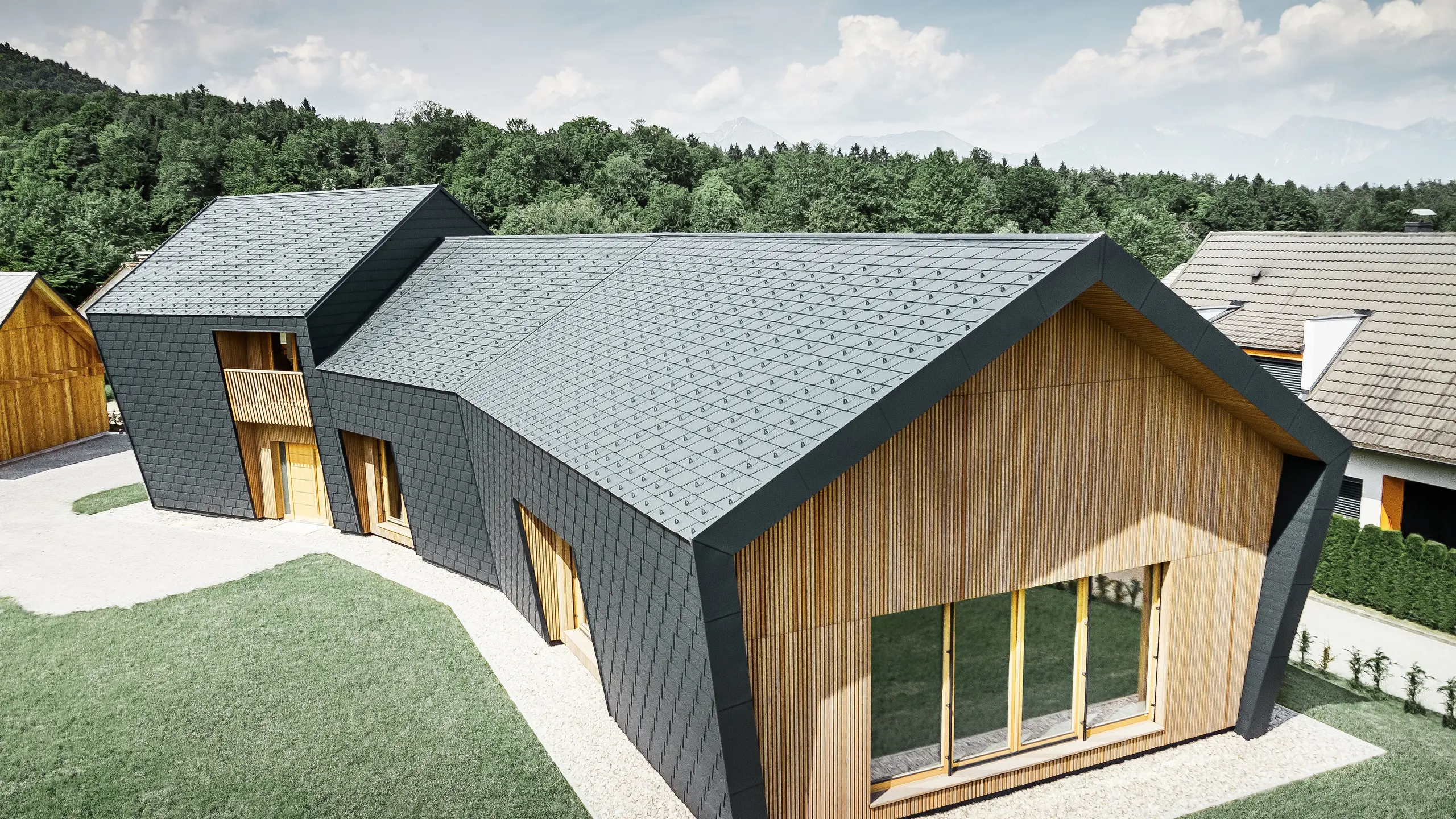

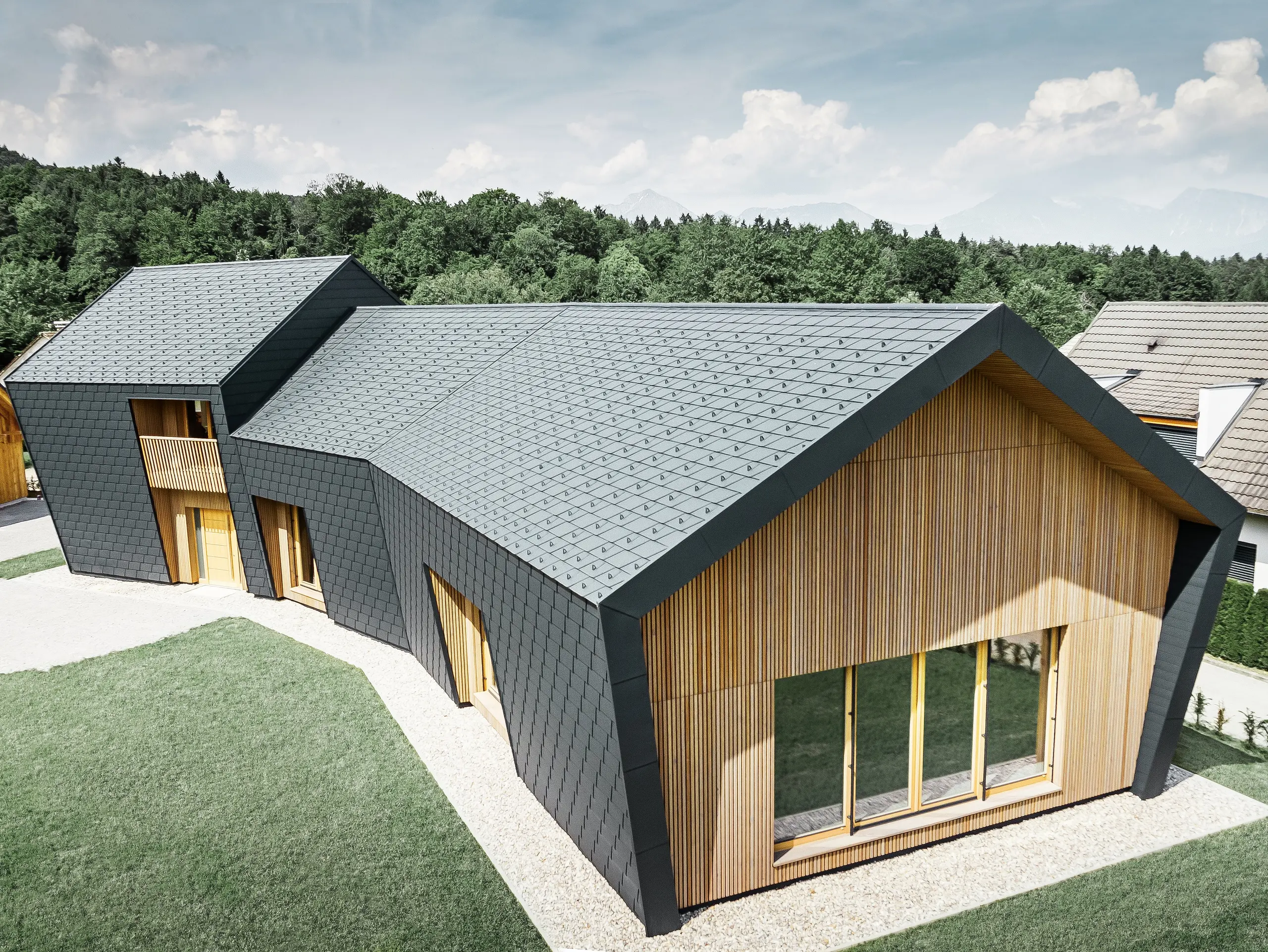

Velké střešní a fasádní plochy, pokryté falcovaným šindelem DS.19 v barvě P.10 antracitová, na čelní straně je fasáda obložená dřevem

Výhody PREFA falcovaných šindelů DS.19

Ikona pro výhody

Vhodné pro každý projekt

Od velmi malých objektů až po velké budovy.

Ikona pro výhody

Moderní vzhled a velký výběr barev v kvalitě P.10

Velký počet standardních barev s povrchem stucco, na vyžádání se dodávají také v hladkém provedení.

Ikona pro výhody

Mnohotvárnost použití

Mohou se pokládat od sklonu střechy 17°.

Ikona pro výhody

Vhodné pro každý projekt

Od velmi malých objektů až po velké budovy.

Ikona pro výhody

Moderní vzhled a velký výběr barev v kvalitě P.10

Velký počet standardních barev s povrchem stucco, na vyžádání se dodávají také v hladkém provedení.

Ikona pro výhody

Mnohotvárnost použití

Mohou se pokládat od sklonu střechy 17°.

vzorník barev falcovaných šindelů DS.19

Paleta barev PREFA falcovaných šindelů DS.19 sahá od klasické- cihlově červené přes moderní odstíny šedé až po přírodní hnědé odstíny. Jako standardní barvy PREFA pro střechu nabízíme tyto barvy:

Přehled barev (10)

barva

označení

~ RAL

01 Braun

P.10 tmavě hnědá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

04 Ziegelrot

P.10 cihlově červená

8004

05 Oxydrot

P.10 tmavě červená

3009

06 Moosgrün

P.10 mechově zelená

6005

07 Hellgrau

P.10 světle šedá

7005

11 Nussbraun

P.10 oříšková

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

43 Steingrau

P.10 břidlicová

7031

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty.
  • Přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Nechte se inspirovat realizovanými projekty s PREFA falcovanými šindeli DS.19.

Nezáleží na tom, jestli chcete pokrýt novou střechu nebo se chystáte rekonstruovat starou střechu; v naší galerii referencí a galerii rekonstrukcí najdete mnoho inspirujících projektů s hliníkovými falcovanými šindeli DS.19. Některé referenční objekty PREFA si můžete prohlédnout i zde:

Co by Vás také mohlo zaujmout:: klasický falcovaný šindel

Maloformátový, mimořádně lehký hliníkový falcovaný šindel uplatní své přednosti na nejmenších plochách stejně tak jako u velkých projektů. Umožňuje optimálně realizovat nejen jednoduché pokrytí nových střech, ale také náročné sanační projekty.

Máte ještě nějaké otázky k falcovanému šindeli DS.19?: FAQ

Bylo by příliš jednoduché, kdybychom Vám mohli uvést celkovou cenu, nebo kdybychom mohli říct, že falcovaná střešní taška nebo fasádní šindel stojí XY korun. Tak jednoduché to bohužel není, protože v případě střechy nebo fasády PREFA je nutná pečlivá kalkulace naším odborným pracovníkem.

Problematiku reguluje v Rakousku norma ÖVE/ÖNORM EN 62305-3 (v ČR platí harmonizovaná norma ČSN EN 62305-3). V jiných zemích musí být zohledněny místní normy a předpisy týkající se této problematiky. Kovové střechy lze dle normy ÖVE/ÖNORM EN 62305-3 využívat jako přirozenou součást systému ochrany před bleskem.

Střešní desky, šindele, šablony a střešní panel FX.12 PREFA jsou díky své nízké hmotnosti vynikající pro pokrývání stávajících starých střech

Pro případ, kdy po krupobití není ovlivněna funkce, ale dojde k optickému znehodnocení ve formě drobných prohlubní, je vhodné připojistit se také pro poškození vzhledu. U stávajících pojištění je třeba zajistit, aby se na poškození vzhledu nevztahovala výluka pojistného plnění.

Degradace kovů chemickými nebo elektrochemickými reakcemi s okolím se označuje jako koroze kovů. Nejznámější formou koroze je rez na povrchu oceli. Hliníkové materiály jsou proti korozi velmi odolné!

Tip experta: protihluková páska zlepšuje akustické vlastnosti falcovaných šindelů DS.19

Hliníkové střechy jsou tišší, než by člověk očekával. Lidé vnímají zvuky individuálně. Falcovaný šindel DS.19 je vybaven protihlukovou páskou (FD.TEC), která snižuje hlukové emise. Použití doporučené separační vrstvy přispěje ke zvýšení komfortu bydlení.

Technické informace

Materiál

barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating

Standardní povrch

povrch stucco

Rozměry

480 × 262 mm v položené ploše (8 ks/m²)

Hmotnost

cca 2,75 kg/m²

Minimální sklon střechy

17° (cca 31 %)

Spodní konstrukce a separační vrstva*

Na plné bednění (min. 24 mm); od 17–25° je nutná bitumenová separační vrstva; od zatížení střechy sněhem 3,25 kN/m² nebo při stavbě na území kategorie 0, I nebo II je nutná pokládka na plné bednění s bitumenovou separační vrstvou.

* Nutno zohlednit platné národní technické normy a pravidla.

Kotvení

nepřímé, 1 PREFA patentovaná příponka a vroubkovaný hřebík na každý šindel DS.19 (tzn. 8 PREFA příponek a vroubkovaných hřebíků na m²)

střešní skladba

Hliníkové střechy PREFA se zhotovují s větranou spodní konstrukcí, přičemž střešní krytina a tepelně izolační vrstva jsou vzájemně odděleny provětrávanou vzduchovou mezerou. To např. umožňuje odvádění případného vodního kondenzátu.

Střešní plášť je většinou větraný, jak je znázorněno na prvním obrázku. Je ale možné i řešení s odvětráním celého podstřešního prostoru (obrázek vpravo).

Navrhování a montáž

Zde si mohou naši klempíři a architekti stáhnout texty pro výběrová řízení a detaily k falcovaným střešním šindelům DS.19. Návody a tipy k pokládce, podklady pro projektování a dotazník naleznou naši klempíři v sekci servis. (jen pro realizační firmy a klempíře - mějte prosím připraveny své přihlašovací údaje. Ještě nemáte své přihlašovací údaje? Pak se obraťte na svého technického poradce).

Speciální informace pro naše architektonické a projekční kanceláře: 3D a BIM data a také textury našich produktů  najdete zde: digitalizace projektování

Příslušenství pro falcovaný šindel DS.19

Zde najdete seznam s příslušenstvím pro falcované střešní šindele DS.19, od podkladních pásů a prvků Jet-Lüfter až po sněhové háky, stoupací plošiny a lemy střešních oken. Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy).

PREFA Passschindel DS.19

Falcovaný šindel DS.19 pro napojení povrch stucco

245 × 262 mm vč. upevňovacího materiálu. Není určen pro kompletní krytí střechy, ale pouze jako doplněk pro boční napojení u falcovaných šindelů DS.19.

Patentovaná příponka

pro tašky, šindele a falcovaný šindel DS.19. Materiál: přírodní legovaný hliník.

Podkladní pás z hliníku pro šindele, falcované šindele DS.19, falc. šablony, střešní panel R.16

1800 × 158 × 1,00 mm, předvrtané otvory

Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosný Jet-Lüfter pro větrané střechy

Ukončovací prvek pro Jet-Lüfter povrch stucco

-

Hřebenáč malý povrch stucco

500 × 1,00 mm

Ukončovací hřebenáč povrch stucco

-

Závětrná lišta povrch stucco

95 × 2.000 × 0,70 mm, s upevňovacím pásem.

Bezpečnostní úžlabí povrch stucco

3.000 mm, s dvojitou drážkou

Ochranná mřížka proti ptákům povrch hladký

125 × 2.000 × 0,7 mm, s perforováním: Ø 5/7 mm

Větrací pás

s čtvercovým perforováním 6 mm, v barvách hnědá/antracitová a světle šedá. Rozměry: 1,00 × 250 mm a 1,00 × 333 mm

Okapový plech povrch hladký

230 × 2.000 × 0,70 mm

Sněhový hák pro R.16, FX.12 a DS.19

-

Držák trubkové profilované sněhové zábrany

3 otvory pro trubky

Držák trubkové profilované sněhové zábrany XL

s pěti průchozími otvory, ideální pro střešní fotovoltaické systémy

Trubka profilované sněhové zábrany

3.000 mm; 25/25

Držák ledu

Vhodný pro trubku.

Ukončení profilované sněhové zábrany

Ukončovací element pro trubky

Ukončovací prvek XL pro sněhové zábrany

pro vkládané profily

Solární držák pro fotovoltaické systémy na střechy PREFA včetně krytky

Držák solárního panelu s krytkou povrch hladký

Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.

Držák solárního panelu Sunny

Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Držák solárního panelu Fix na krokve

Pevná montáž solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Držák solárního panelu Vario na krokve

Variabilní instalace solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.

Držák kulatiny pro zadržování sněhu

pro průměr kulatiny Ø 140 mm

Nášlapný stupeň

Nastavitelný pro sklon střechy od 12° do 60°. Zkoušky dle EN 516‑1‑A.

Držák stoupací plošiny na jedné kruhové podložce

250 mm; sklon střechy 12°-55°; zkoušky dle EN 516‑1‑A

Držák stoupací plošiny na dvou kruhových podložkách

360 mm; sklon střechy od 12°-55°; zkoušky dle EN 516‑1‑B

Stoupací plošina

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; zkoušky dle EN 516‑1‑B

Spojka pro stoupací plošiny

-

Bezpečnostní hák

Dle EN 517 – B

Bezpečnostní hák na kruhových podložkách

Dle EN 517 – B

Odvětrávací prvek pro maloformátovou krytinu pro falcovaný šindel DS.19

480 x 262 mm, volný větrací průřez cca 30 cm²

Odvětrávací haubna povrch hladký

Pro přinýtování a přilepení. Volný větrací průřez: cca 30 cm². Minimální sklon střechy: 12°.

Kolmý prostup povrch hladký

Sklon střechy: od 12°. Vhodný pro HT rouru vel. 110.

Manžeta 100

Trvale elastická manžeta z EPDM k utěsnění průchodu nástavce odvětrání o průměru 100 až 130 mm. Materiál: EPDM.

Prostup pro falcovaný šindel DS.19 povrch hladký

Pro prostupy ⌀ 80–125 mm a sklon střechy 17° až 35°.

Prostup k zadrážkování povrch hladký

Pro prostupy ⌀ 80–125 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.

Univerzální prostup dvoudílný k zadrážkování

Pro prostupy ⌀ 40–120 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.

Montážní podložka pro šablony 44 × 44 a falcovaný šindel DS.19 povrch stucco

Délka: 680 mm, Šířka: 125 mm

Lemování komínu Vario povrch stucco

Šířka: 120 – 600 mm, 600 – 1.020 mm, varibilní délka 150 – 980 mm, sklon střechy od 12° – 55°

Výlezové okno pro PREFALZ vč. rámu a kování

-

Lemování pro RotoQ-Serie k maloformátu povrch stucco

k dispozici v mnoha rozměrech

Kryt komínu - Napoleon povrch hladký

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Střešní držák vedení bleskosvodu

Rozsah spojování: 2–8 mm. Úchyt kruhového drátu: ⌀ 8 mm.

Speciální lepicí sada

Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
