Pomocí PREFA střešní šablony je snadé vytvořit stylové střechy s tradičním vzorem. Oživuje tradiční a osvědčený vzhled střechy, avšak s úplně novou a moderní definicí. Moderní je i materiál: Hliník o tloušťce 0,7 mm s povrchovou úpravou Coil-Coating zajišťuje dlouhodobou životnost a extrémní odolnost proti povětrnostním vlivům. Bezproblémovou montáž při pokládání nových střech a při renovaci zajišťuje dokonale sladěný kompletní systém, nízká hmotnost a osvědčená technika pokládání drážka v drážce.
Výhody PREFA falcovaných šablon 44 × 44
Široká paleta barev
K dispozici v mnoha standardních barvách
Záruka 40 let
Na materiál a barvu.
Nový montážní systém
Rychlá pokládka je možná díky integrované upevňovací liště (bez příchytek) a použití je možné již od sklonu střechy 12 stupňů
Moderní vzhled
tradiční tvar s moderními akcenty
Přehled barev PREFA falcovaných šablon 44 × 44
Bohatý barevný sortiment falcovaných šablon sahá od klasické červené přes moderní odstíny šedé až po přírodní hnědé tóny. K dispozici jsou tyto standardní barvy PREFA:
Přehled barev (11)
barva |
označení |
odstín se podobá barvě RAL |
|
01 P.10 tmavě hnědá |
7013 |
|
02 P.10 antracitová |
7016 |
|
03 P.10 černá |
9005 |
|
04 P.10 cihlově červená |
8004 |
|
05 P.10 tmavě červená |
3009 |
|
06 P.10 mechově zelená |
6005 |
|
07 P.10 světle šedá |
7005 |
|
11 P.10 oříšková |
8019 |
|
19 P.10 tmavě šedá |
7043 |
|
28 P.10 prefa bronzová |
7048 |
|
43 P.10 břidlicová |
7031 |
Pokyny
- Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~), které se mohou částečně značně lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
- Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 prefa bronzová, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
- Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
- U metalických barev se mohou vyskytovat barevné rozdíly.
- Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.
Nechte se inspirovat již realizovanými projekty s PREFA falcovanou šablonou 44 × 44.
Díky zvětšené plošné struktuře je možné kombinovat tradiční tvary s moderními akcenty, aniž by byla ohrožena maximální životnost a extrémní odolnost proti povětrnostním vlivům. Nezáleží na tom, jestli chcete pokrýt novou střechu nebo se chystáte rekonstruovat starou , díky falcovaným šablonám 44 × 44 nemůžete udělat chybu. Další inspiraci týkající se hliníkových šablon najdete v naší galerii referencí nebo galerii rekonstrukcí. Falcované šablony 44 × 44 jsou také k dispozici jako fasádní šablony, takže obložíte střechu i fasádu jako z jednoho kusu.*
* Může se jednat o speciální řešení přizpůsobení konkrétnímu objektu.

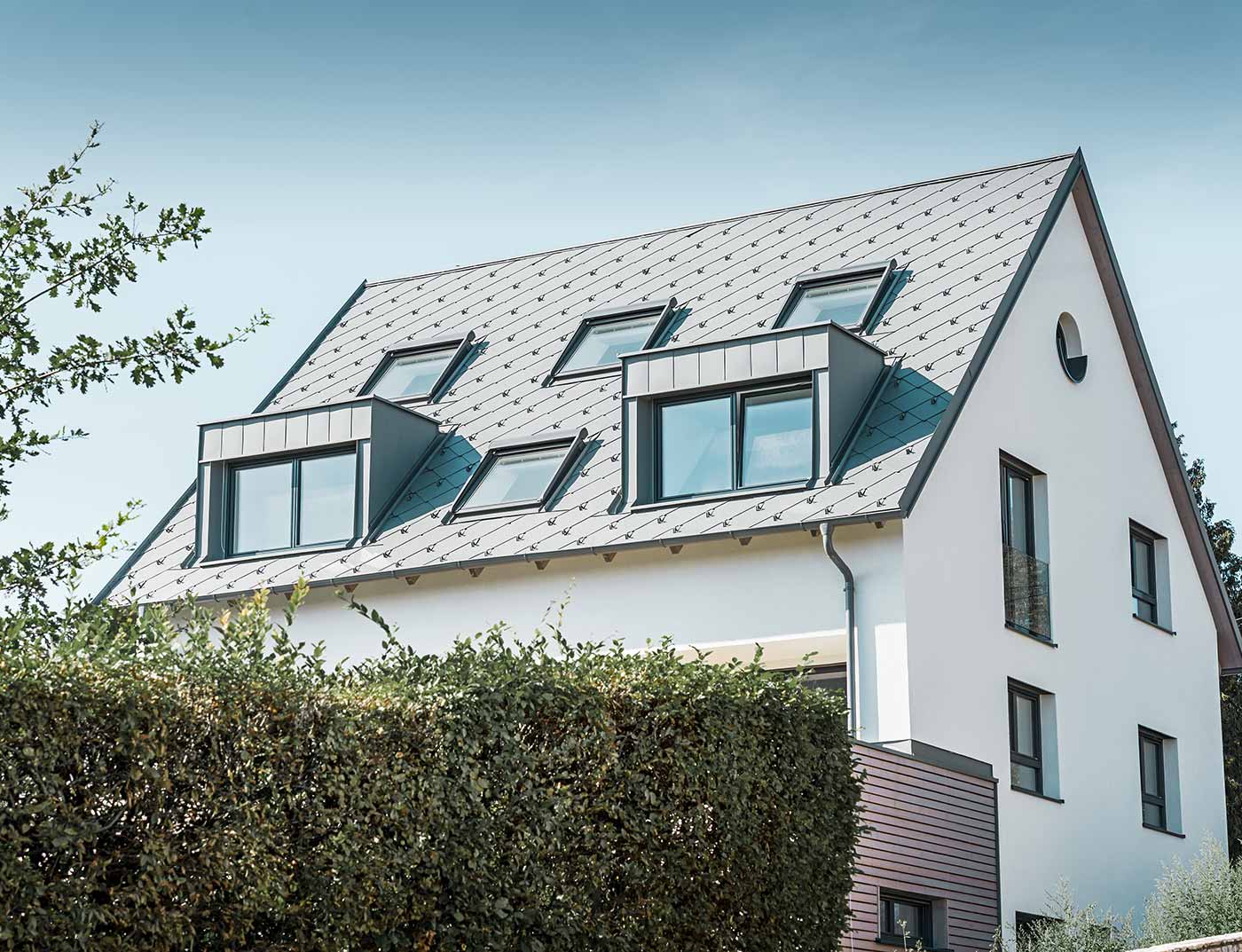

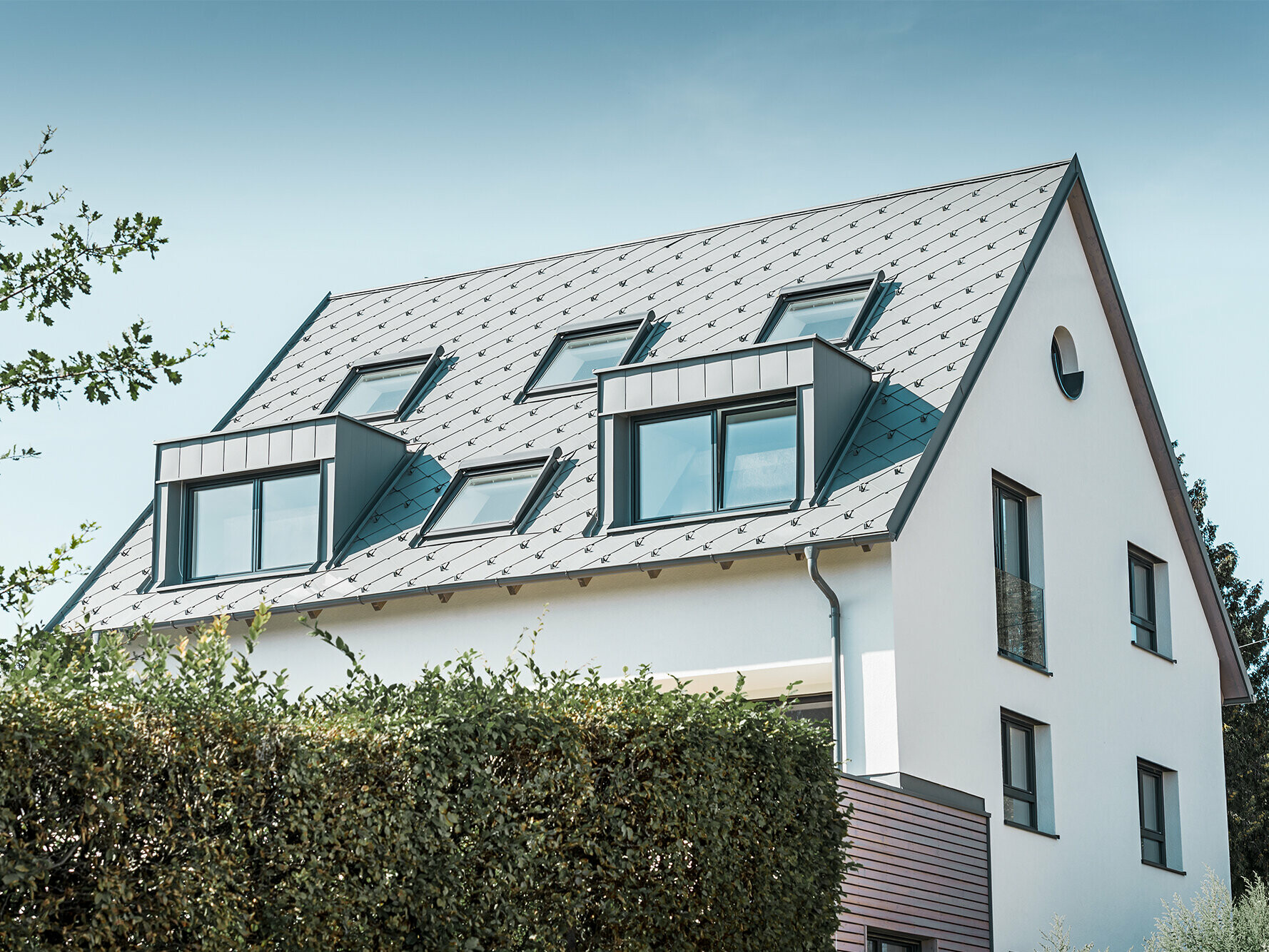

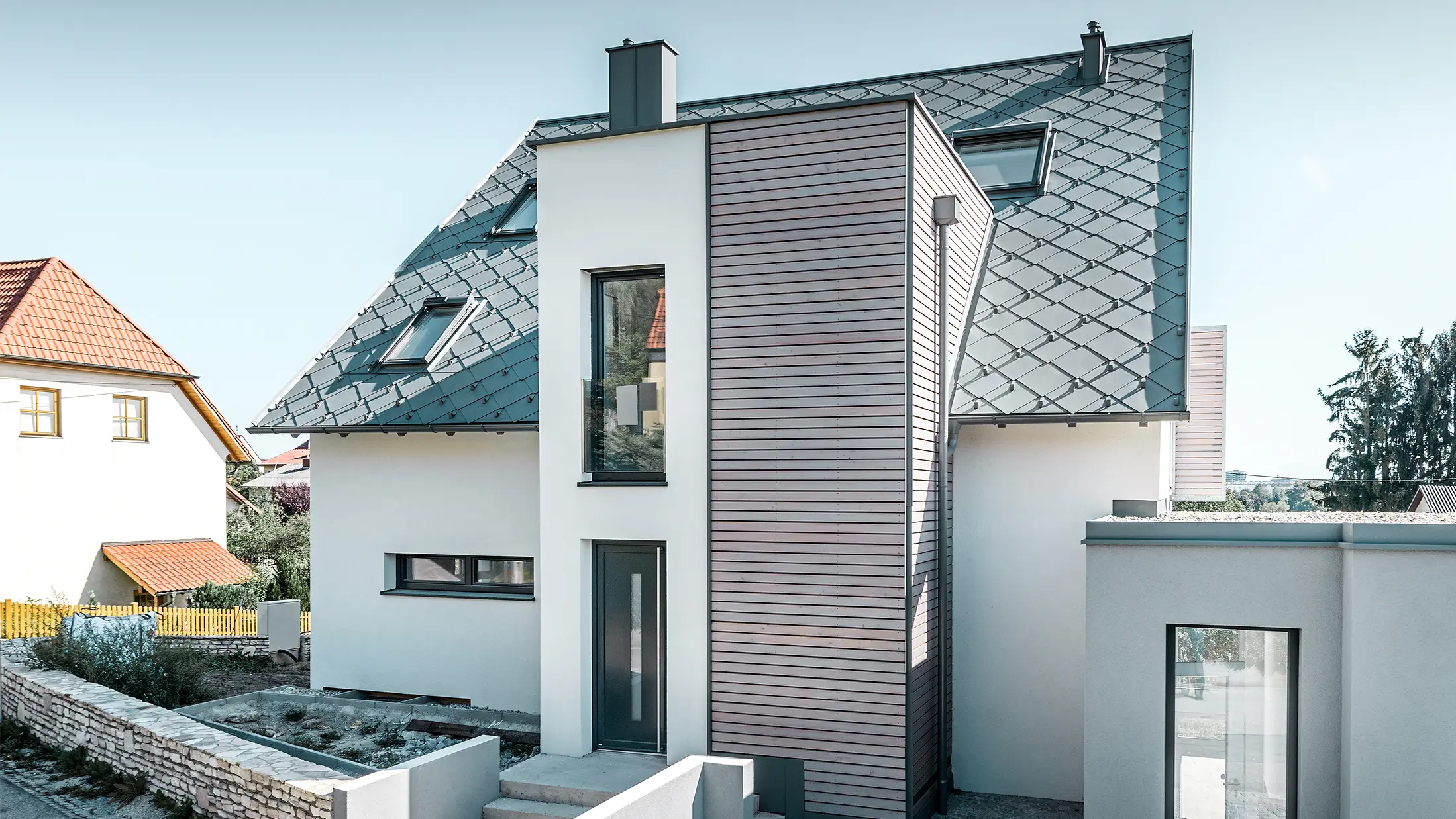

Rekonstrukce rodinného domu s falcovanou šablonou 44 × 44 v barvě P.10 světle šedé

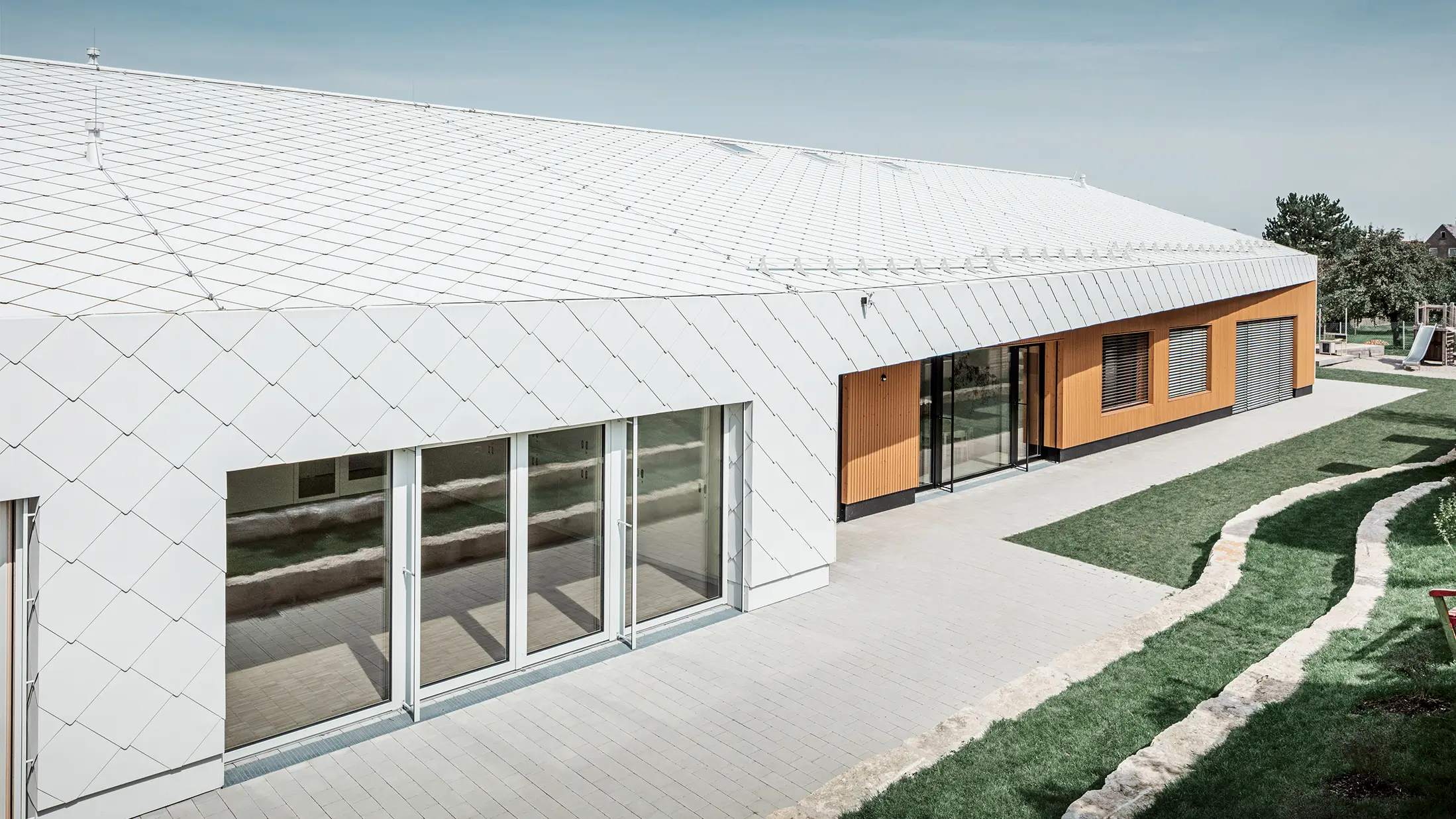

Mateřská školka se střechou a fasádními šablonami v barvě prefa bílá
Řešení pro jedinečné objekty

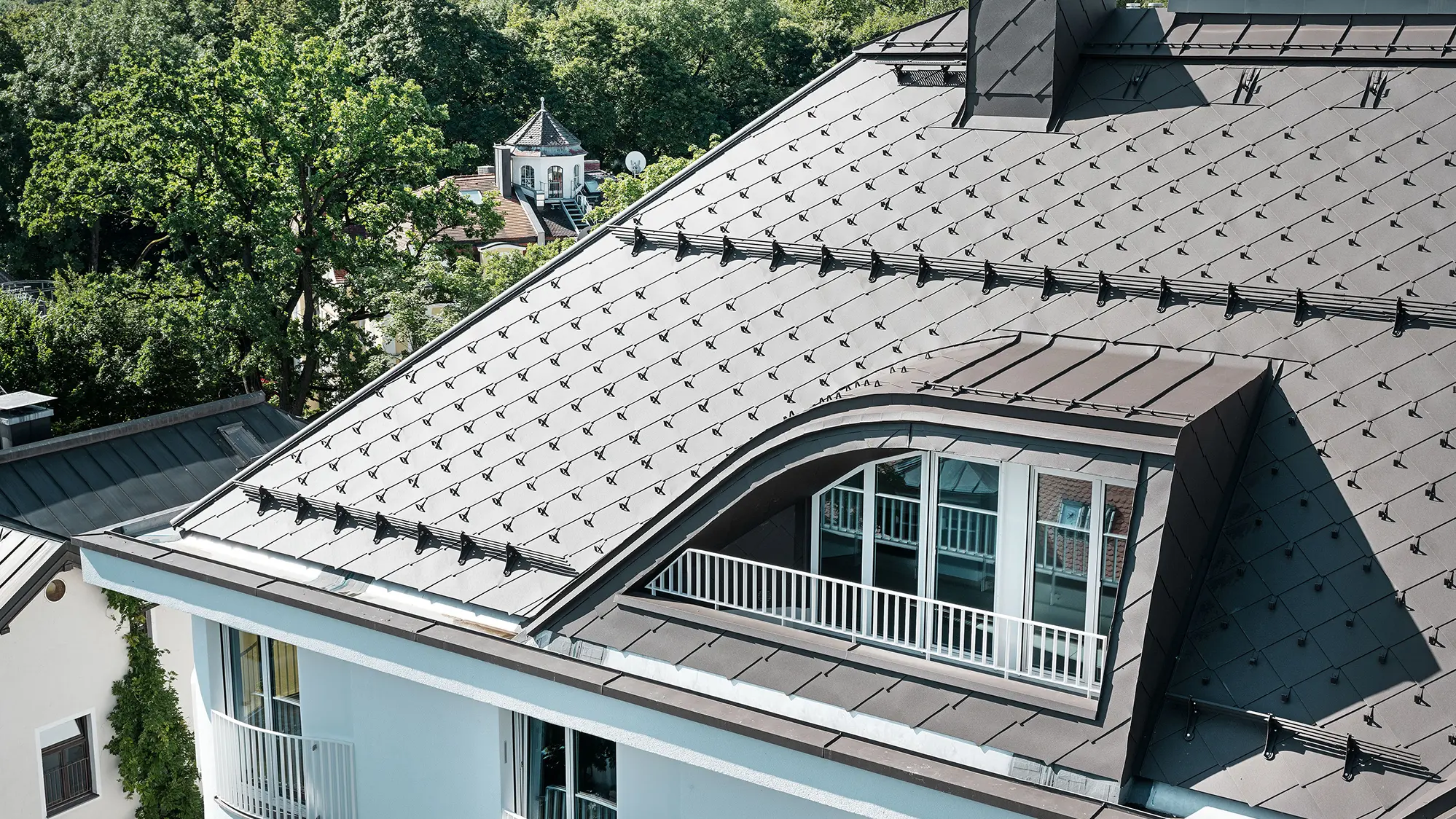

Dům pro několik rodin v Mnichově s PREFA falcovanými šablonami 44 × 44 v hnědé barvě

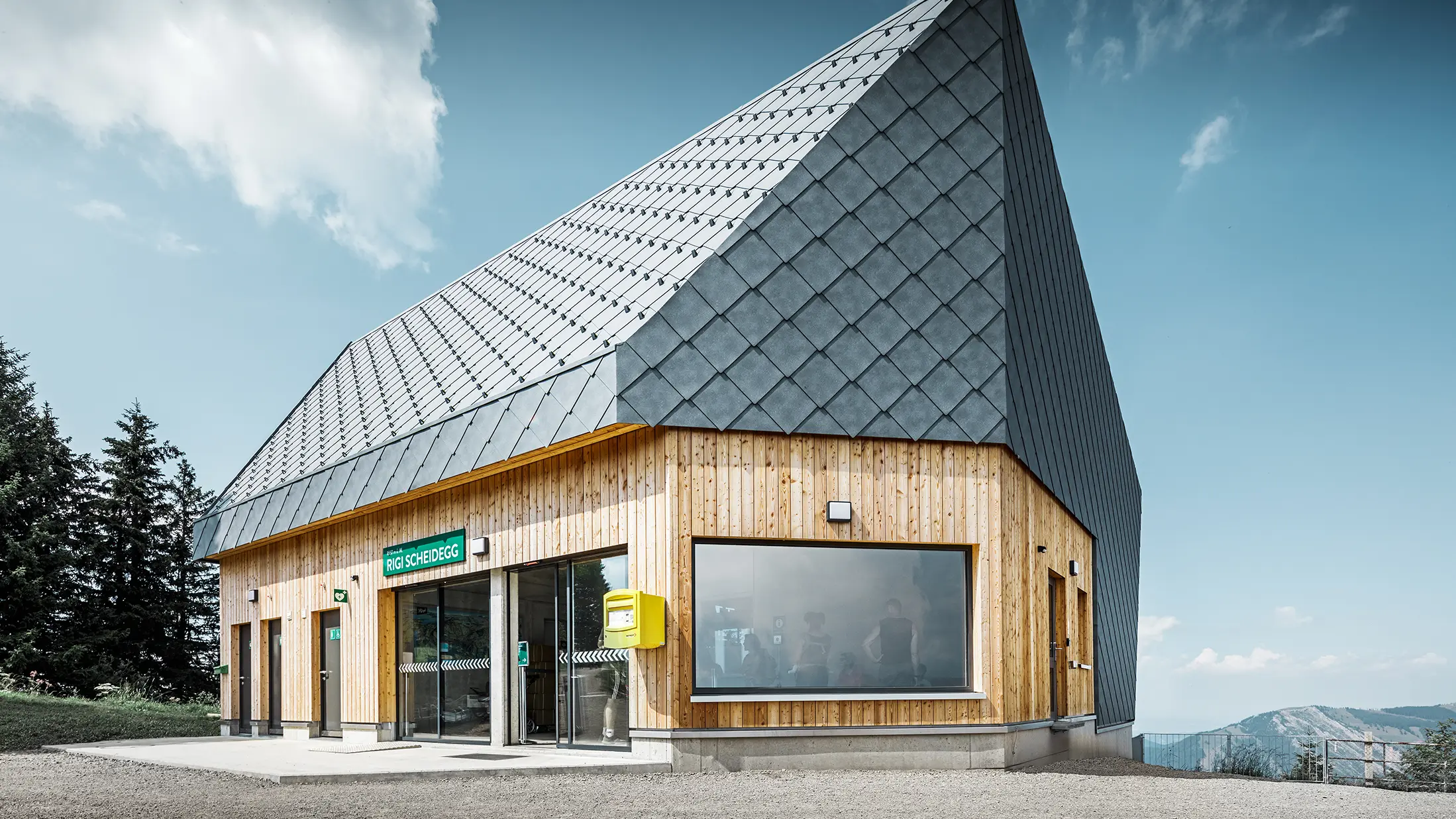

Horní stanice lanovky Rigi Bahn Scheidegg šablona 44 × 44 břidlicová

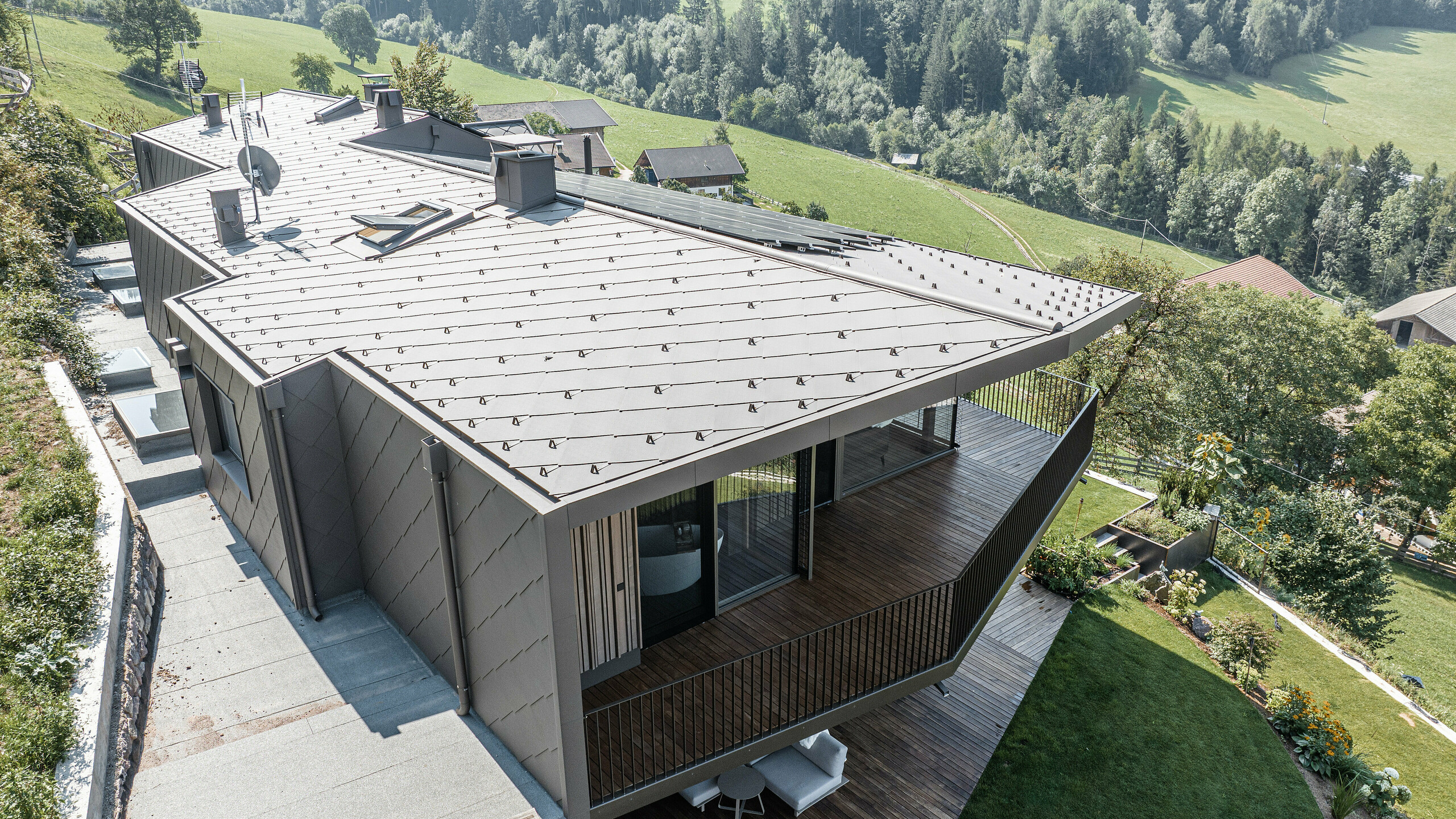

Přestavěný dvojdomek s fasádní šablonou a střecha z profilů PREFA 44 × 44 v barvě P.10 tmavě hnědá

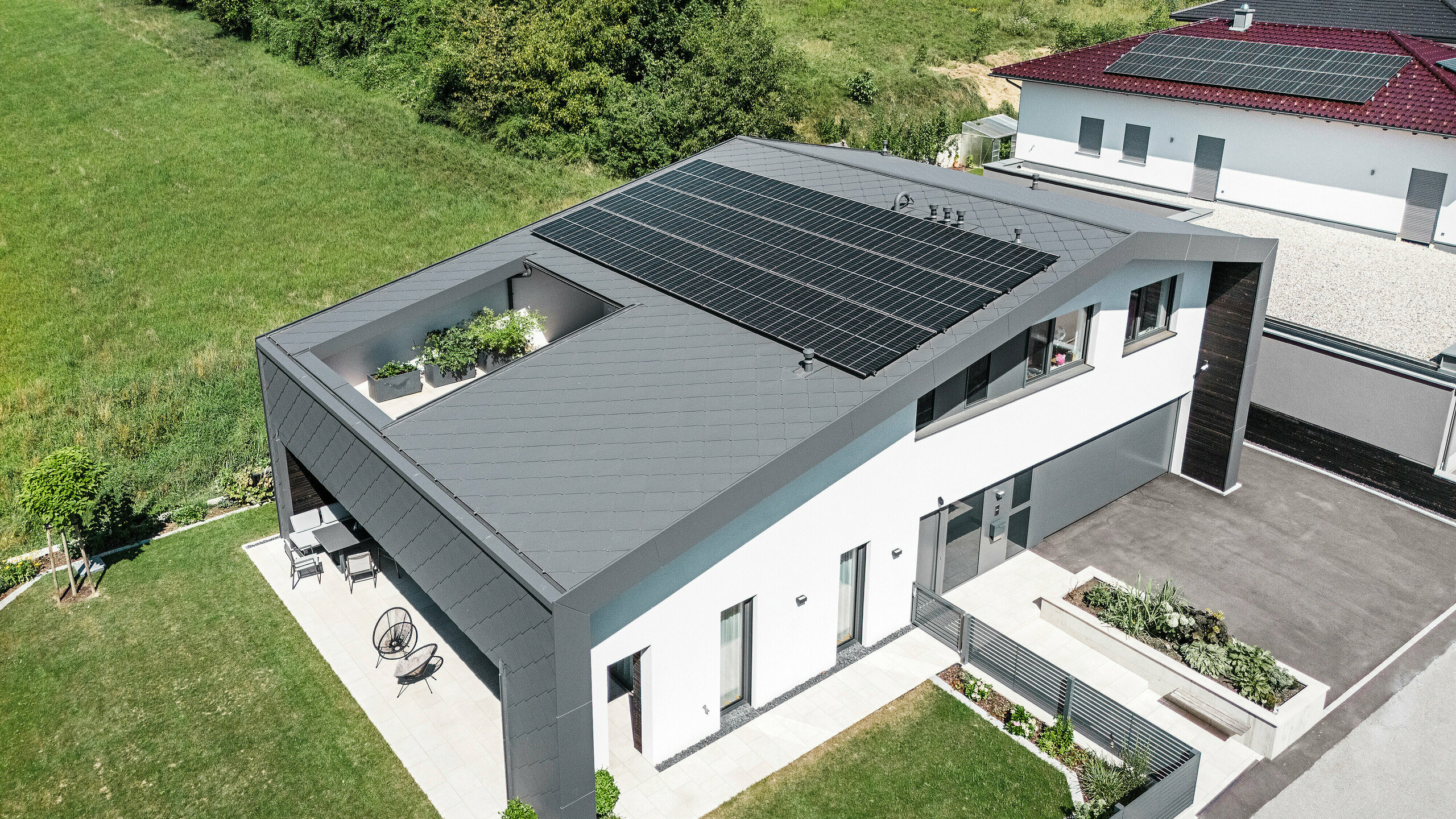

Moderní rodinný dům s tmavě šedými střešními a fasádními šablonami PREFA 44 × 44
Máte ještě nějaké otázky k PREFA falcované šabloně 44 × 44? : FAQ
Problematiku reguluje v Rakousku norma ÖVE/ÖNORM EN 62305-3 (v ČR platí harmonizovaná norma ČSN EN 62305-3). V jiných zemích musí být zohledněny místní normy a předpisy týkající se této problematiky. Kovové střechy lze dle normy ÖVE/ÖNORM EN 62305-3 využívat jako přirozenou součást systému ochrany před bleskem.
Degradace kovů chemickými nebo elektrochemickými reakcemi s okolím se označuje jako koroze kovů. Nejznámější formou koroze je rez na povrchu oceli. Hliníkové materiály jsou proti korozi velmi odolné!
Technické informace k falcované šabloně 44 × 44
Materiál |
barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating |
|---|---|
Standardní povrch |
povrch stucco |
Rozměry |
437 × 437 mm v položené ploše (5,25 ks/m²) |
Hmotnost |
cca 2,6 kg/m² |
Minimální sklon střech |
12° (cca 21 %): při délce krokví do 7 m |
Spodní konstrukce a separační vrstva* |
Na plné bednění (min. 24 mm); od zatížení střechy sněhem 3,25 kN/m² nebo při stavbě na území kategorie 0, I nebo II je nutná pokládka na plné bednění s bitumenovou separační vrstvou. * Nutno zohlednit platné národní technické normy a pravidla. |
Kotvení |
přímé, 4 PREFA vroubkované hřebíky na každou střešní a fasádní šablonu 44×44 (tzn. 20 PREFA vroubkovaných hřebíků na m²) |
Střešní skladba při použití falcovaných šablon 44 × 44
Hliníkové střechy PREFA se instalují s odvětrávanou střešní konstrukcí, přičemž střešní krytina a tepelně izolační vrstva jsou odděleny odvětrávaným meziprostorem. Díky tomu je odváděna případná vlhkost (např. kondenzovaná voda).
Většinou je střešní plášť odvětrávaný, jak je vidět na prvním obrázku. Celý půdní prostor může být ale také odvětráván (druhý obrázek).
Plánování a montáž
Zde si mohou naši klempíři a architekti stáhnout texty pro výběrová řízení i detaily k PREFA falcovaným šablonám 44 × 44. Návody a tipy na pokládku střešní krytiny, plánovací příručku a informační arch i početné videonávody na pokládku falcovaných šablon najdou naše partnerské firmy v sekci Servis. (Do sekce servis mají přístup pouze partnerské firmy: Připravte si své přístupové údaje. Ještě nemáte přístupové údaje? V tom případě se obraťte na svého regionálního technického poradce.)
Speciální informace pro naše architektonické a projekční kanceláře: 3D a BIM data, stejně jako textury našich produktů, naleznete také na: digital planen Die Verlegerichtlinien
Produktový (technický) list
Prohlášení o vlastnostech
Příslušenství
Integrované upevňovací lišty umožňují rychlou, přímou a cenově výhodnou montáž na střechu nebo fasádu. Produkt doplňuje vhodné příslušenství, jako jsou například startovací a ukončovací šablony, prostupy i sněhové háky, držáky solárních panelů atd.
Úplný a podrobný seznam příslušenství naleznete v našem ceníku (jen pro realizační firmy).
Startovací (okapová) šablona 44 × 44 povrch stucco
Vč. upevňovacího materiálu. Spotřeba: 1,48 ks/m.
Ukončovací (hřebenová) šablona 44 × 44 povrch stucco
Vč. upevňovacího materiálu. Spotřeba: 1,48 ks/m.
Podkladní pás z hliníku pro šindele, falcované šindele DS.19, falc. šablony, střešní panel R.16
1800 × 158 × 1,00 mm, předvrtané otvory
Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosný Jet-Lüfter pro větrané střechy
Ukončovací prvek pro Jet-Lüfter povrch stucco
-
Hřebenáč malý povrch stucco
500 × 1,00 mm
Ukončovací hřebenáč povrch stucco
-
Závětrná lišta povrch stucco
95 × 2.000 × 0,70 mm, s upevňovacím pásem.
Bezpečnostní úžlabí povrch stucco
3.000 mm, s dvojitou drážkou
Ochranná mřížka proti ptákům povrch hladký
125 × 2.000 × 0,7 mm, s perforováním: Ø 5/7 mm
Větrací pás
s čtvercovým perforováním 6 mm, v barvách hnědá/antracitová a světle šedá. Rozměry: 1,00 × 250 mm a 1,00 × 333 mm
Okapový plech povrch hladký
230 × 2.000 × 0,70 mm

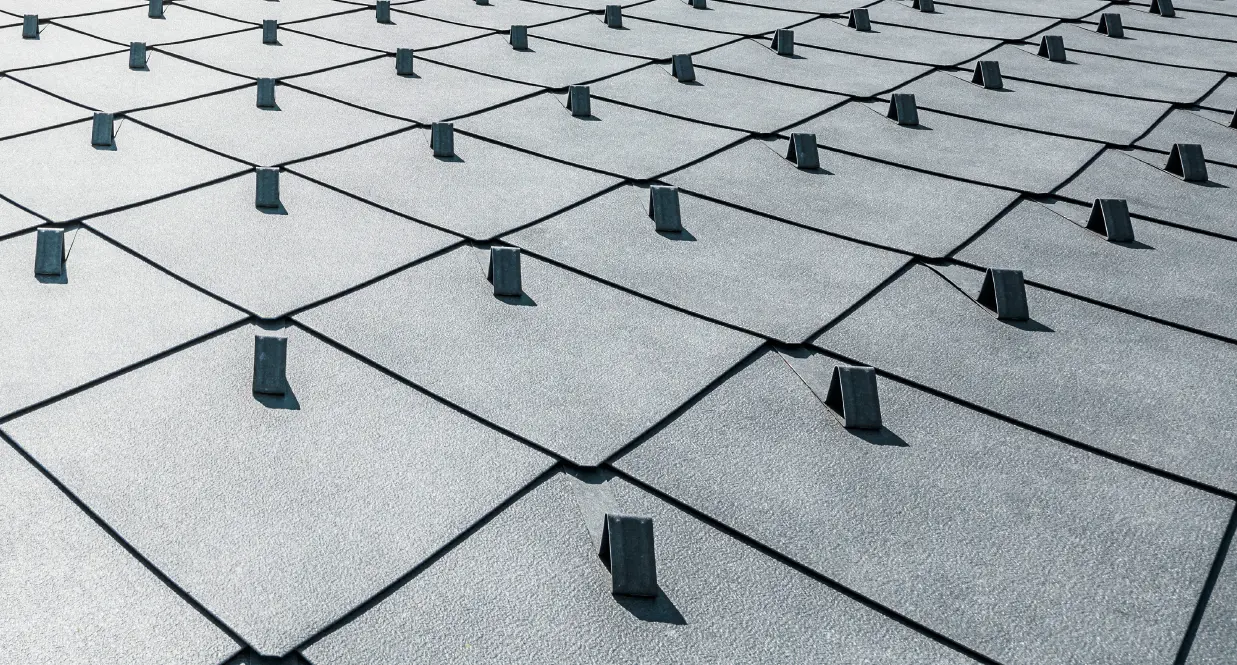

Sněhový hák pro šablony 44 × 44
-
Držák trubkové profilované sněhové zábrany
3 otvory pro trubky
Držák trubkové profilované sněhové zábrany XL
s pěti průchozími otvory, ideální pro střešní fotovoltaické systémy
Trubka profilované sněhové zábrany
3.000 mm; 25/25
Držák ledu
Vhodný pro trubku.
Ukončení profilované sněhové zábrany
Ukončovací element pro trubky
Ukončovací prvek XL pro sněhové zábrany
pro vkládané profily
Držák solárního panelu s krytkou povrch hladký
Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.
Držák solárního panelu Sunny
Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.
Držák solárního panelu Fix na krokve
Pevná montáž solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Vario na krokve
Variabilní instalace solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák kulatiny pro zadržování sněhu
pro průměr kulatiny Ø 140 mm
Nášlapný stupeň
Nastavitelný pro sklon střechy od 12° do 60°. Zkoušky dle EN 516‑1‑A.
Držák stoupací plošiny na jedné kruhové podložce
250 mm; sklon střechy 12°-55°; zkoušky dle EN 516‑1‑A
Držák stoupací plošiny na dvou kruhových podložkách
360 mm; sklon střechy od 12°-55°; zkoušky dle EN 516‑1‑B
Stoupací plošina
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; zkoušky dle EN 516‑1‑B
Spojka pro stoupací plošiny
-
Bezpečnostní hák
Dle EN 517 – B
Bezpečnostní hák na kruhových podložkách
Dle EN 517 – B
Odvětrávací prvek pro maloformátovou krytinu pro falcovaná šablona 44 × 44
437 x 437 mm, volný větrací průřez cca 30 cm²
Odvětrávací haubna povrch hladký
Pro přinýtování a přilepení. Volný větrací průřez: cca 30 cm². Minimální sklon střechy: 12°.
Kolmý prostup povrch hladký
Sklon střechy: od 12°. Vhodný pro HT rouru vel. 110.
Nástavec odvětrání povrch hladký
Ø 100 mm, Ø 120 mm vč. EPDM těsnění a krytu.
Manžeta 100
Trvale elastická manžeta z EPDM k utěsnění průchodu nástavce odvětrání o průměru 100 až 130 mm. Materiál: EPDM.
Prostup pro šablony 44 × 44 povrch hladký
Pro prostupy ⌀ 80–125 mm a sklon střechy 12° až 52°.
Prostup k zadrážkování povrch hladký
Pro prostupy ⌀ 80–125 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.
Univerzální prostup dvoudílný k zadrážkování
Pro prostupy ⌀ 40–120 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.
Montážní podložka pro šablony 44 × 44 a falcovaný šindel DS.19 povrch stucco
Délka: 680 mm, Šířka: 125 mm
Lemování komínu Vario povrch stucco
Šířka: 120 – 600 mm, 600 – 1.020 mm, varibilní délka 150 – 980 mm, sklon střechy od 12° – 55°
Výlezové okno pro PREFALZ vč. rámu a kování
-
Lemování pro RotoQ-Serie k maloformátu povrch stucco
k dispozici v mnoha rozměrech
Lemování pro Velux k maloformátu povrch stucco
v různých rozměrech
Kryt komínu - Napoleon povrch hladký
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Střešní držák vedení bleskosvodu
Rozsah spojování: 2–8 mm. Úchyt kruhového drátu: ⌀ 8 mm.
Speciální lepicí sada
Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
