Díky dokonale sladěnému systému a nízké hmotnosti jsou falcované šablony 29 x 29 vhodné pro zastřešení novostaveb i pro rekonstrukci střech. Objekt díky nim získá nadčasový vzhled. Pro dosažení moderního architektonického stylu lze falcovanou šablonu 29 × 29 zkombinovat s fasádní šablonou 29 × 29. Maximálně dlouhou životnost a extrémní odolnost vůči povětrnostním vlivům zajišťuje hliník tloušťky 0,7 mm s povrchovou úpravou Coil-Coating a osvědčená technika pokládky “drážka v drážce“ střešních systémů PREFA.
Výhody falcované šablony 29 × 29
Velký výběr barev
Dostupné v kvalitě P.10: povrch stucco, na přání k dispozici i v hladkém provedení.
Záruka 40 let
Na materiál a barvu.
Moderní vzhled
Obzvláště přitažlivý moderní vzhled díky jednoduchému designu.
Univerzální použití
Lze použít v tradičních i moderních architektonických stylech.
Přehled barev falcovaných šablon 29 × 29
Bohatý barevný sortiment falcovaných šablon sahá od klasické červené přes moderní odstíny šedé až po přírodní hnědé tóny. K dispozici jsou tyto standardní barvy PREFA:
Přehled barev (11)
barva |
označení |
odstín se podobá barvě RAL |
|
01 P.10 tmavě hnědá |
7013 |
|
02 P.10 antracitová |
7016 |
|
03 P.10 černá |
9005 |
|

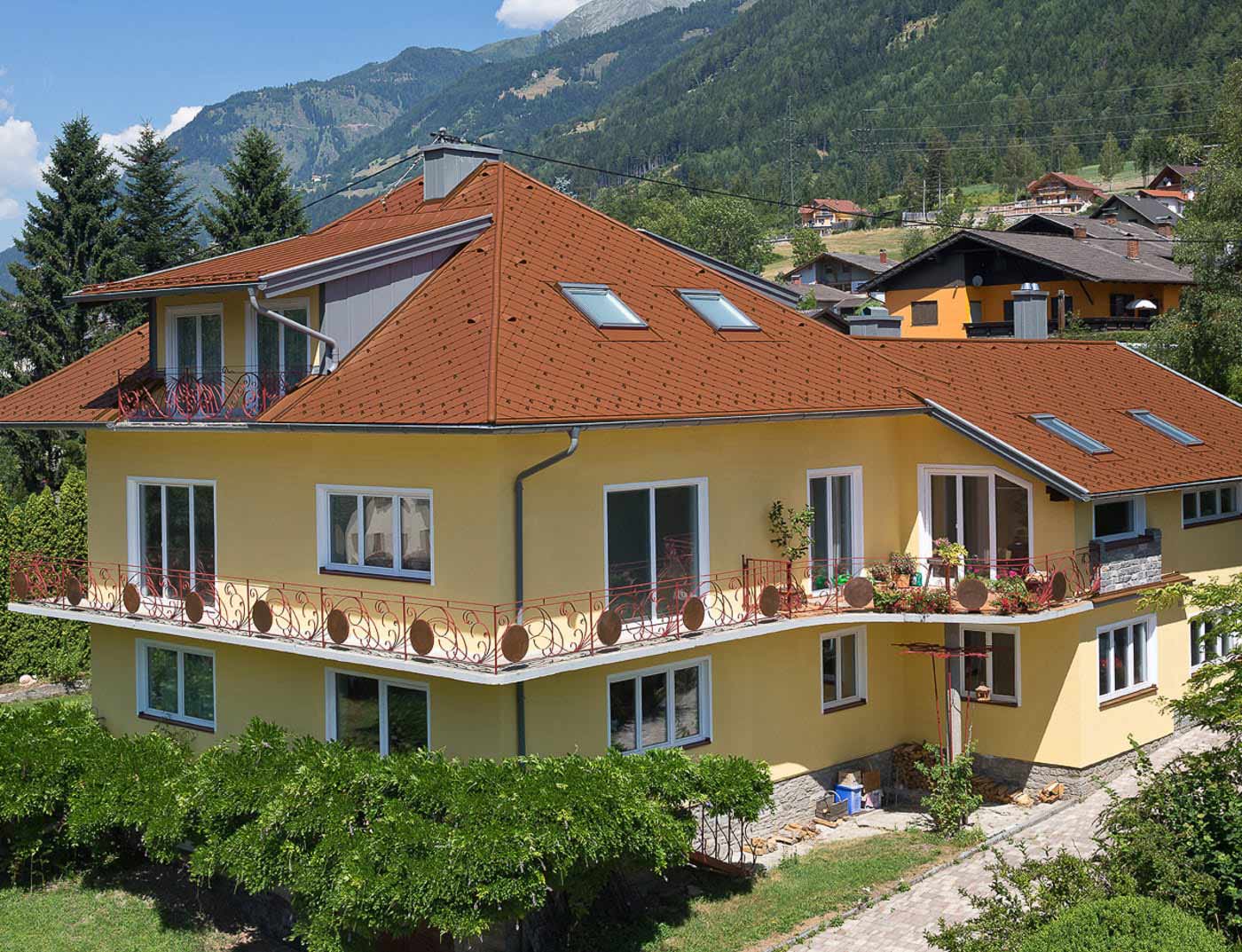

04 P.10 cihlově červená |
8004 |
|
05 P.10 tmavě červená |
3009 |
|
06 P.10 mechově zelená |
6005 |
|
07 P.10 světle šedá |
7005 |
|

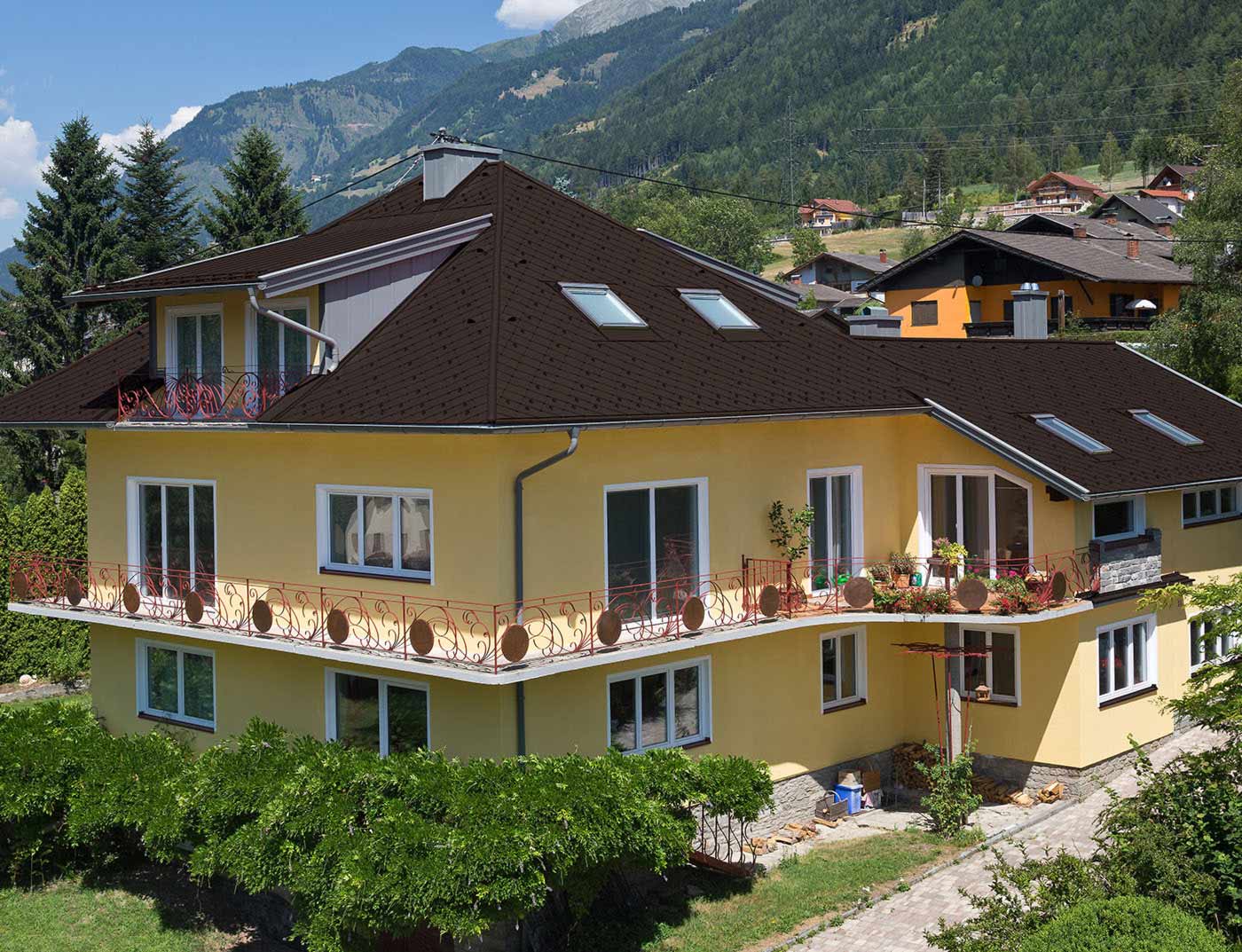

11 P.10 oříšková |
8019 |
|
19 P.10 tmavě šedá |
7043 |
|
28 P.10 prefa bronzová |
7048 |
|
43 P.10 břidlicová |
7031 |
Pokyny
- Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~), které se mohou částečně značně lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
- Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 prefa bronzová, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
- Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
- U metalických barev se mohou vyskytovat barevné rozdíly.
- Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.
Nechte se inspirovat realizovanými projekty s PREFA falcovanou šablonou 29 × 29.
Nezáleží na tom, jestli chcete pokrýt novou střechu nebo se chystáte rekonstruovat starou střechu, v naší galerii referencí a galerii rekonstrukcí najdete mnoho inspirujících projektů s PREFA hliníkovými falcovanými šablonami.

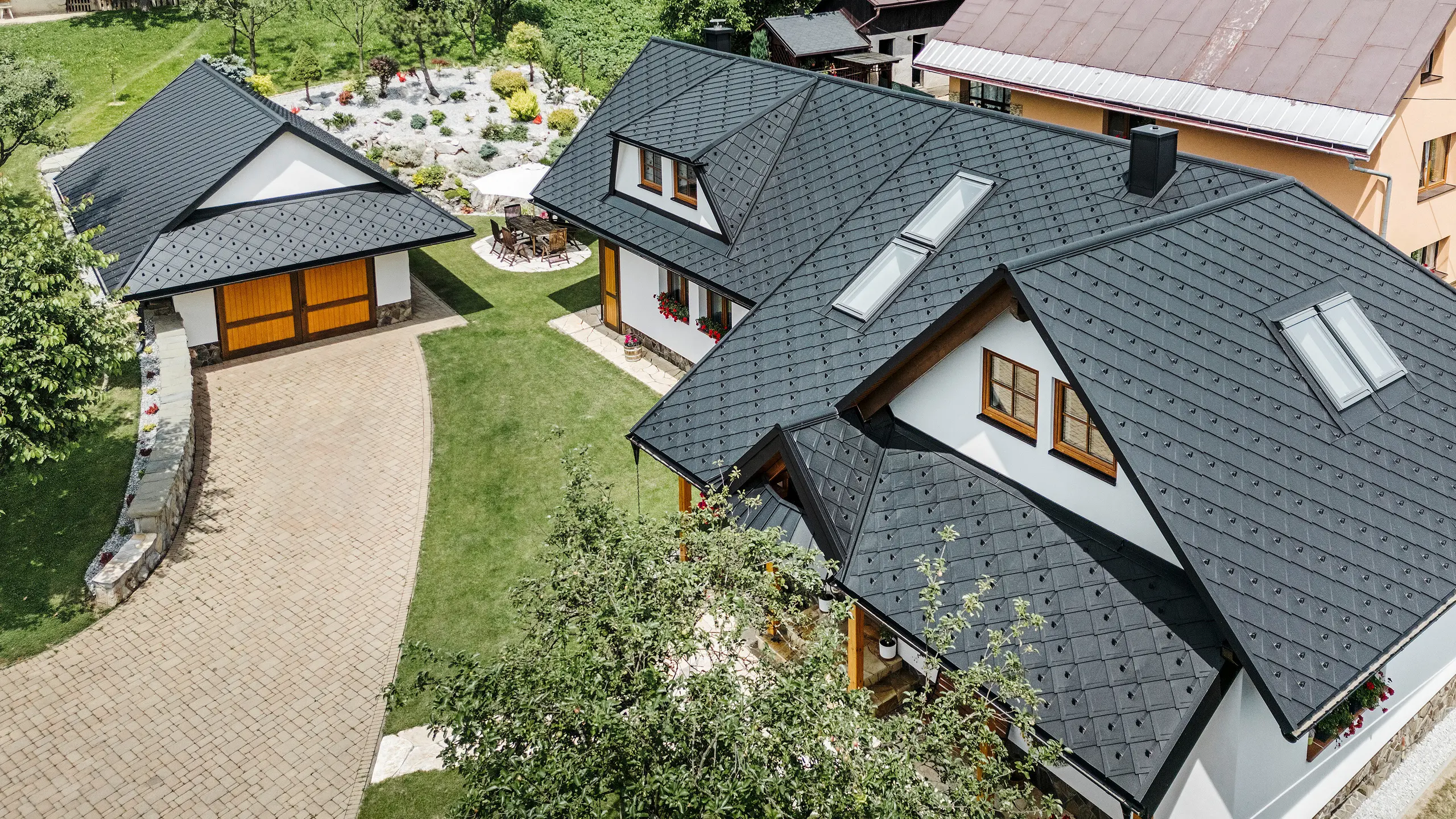

Falcovaná šablona 29 × 29 v barvě P.10 černá

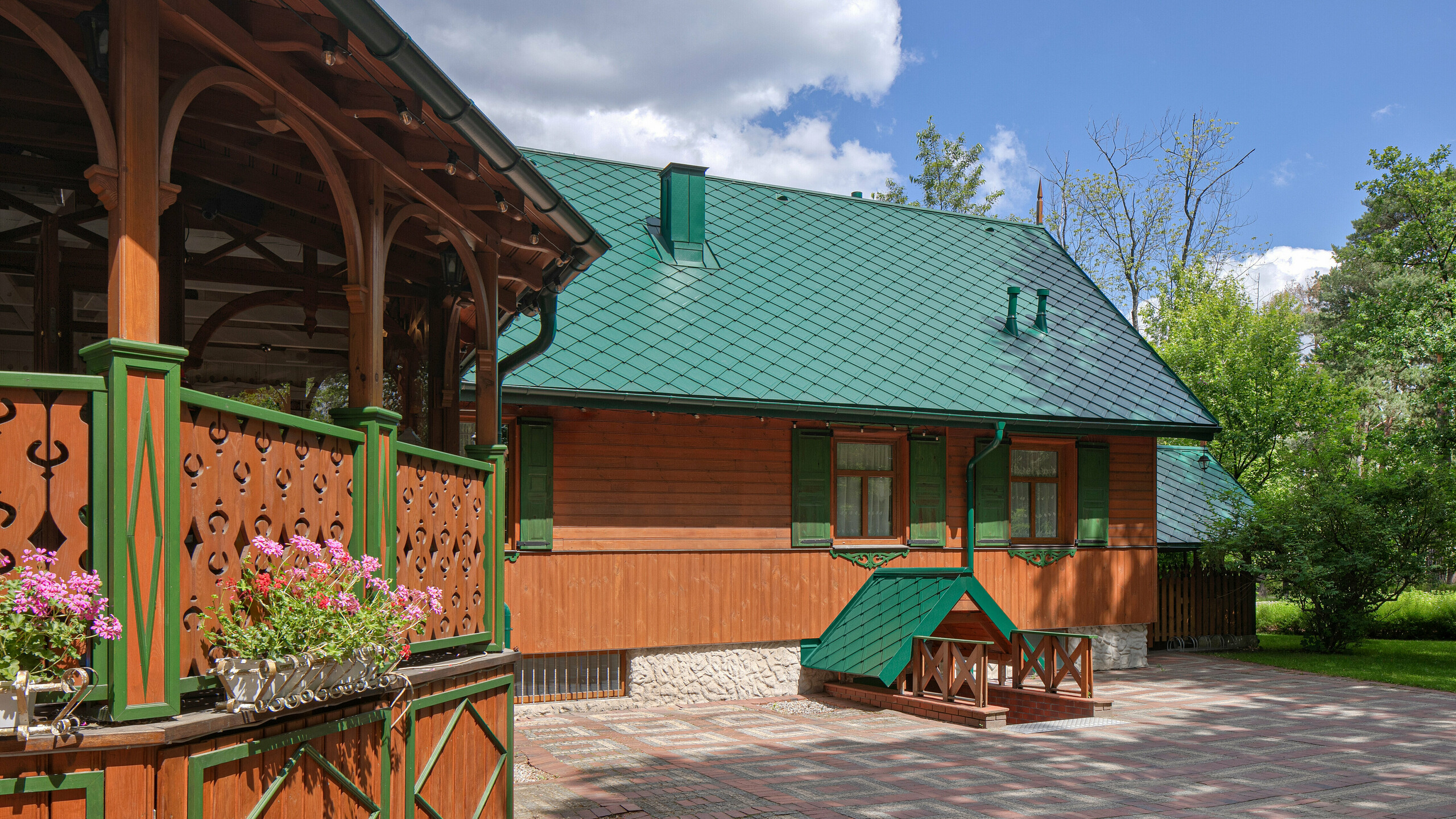

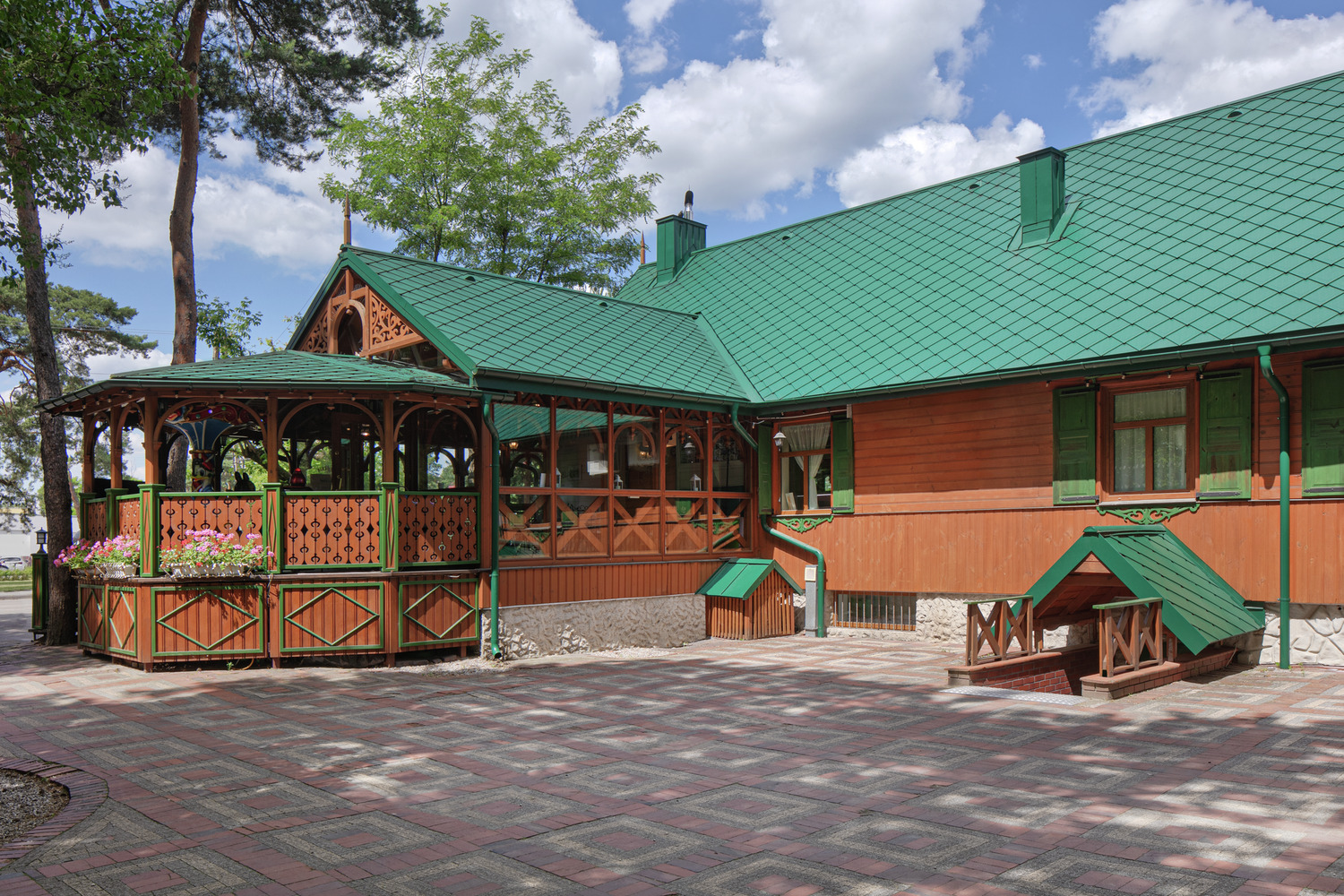

Falcovaná šablona 29 × 29 v barvě P.10 mechově zelená

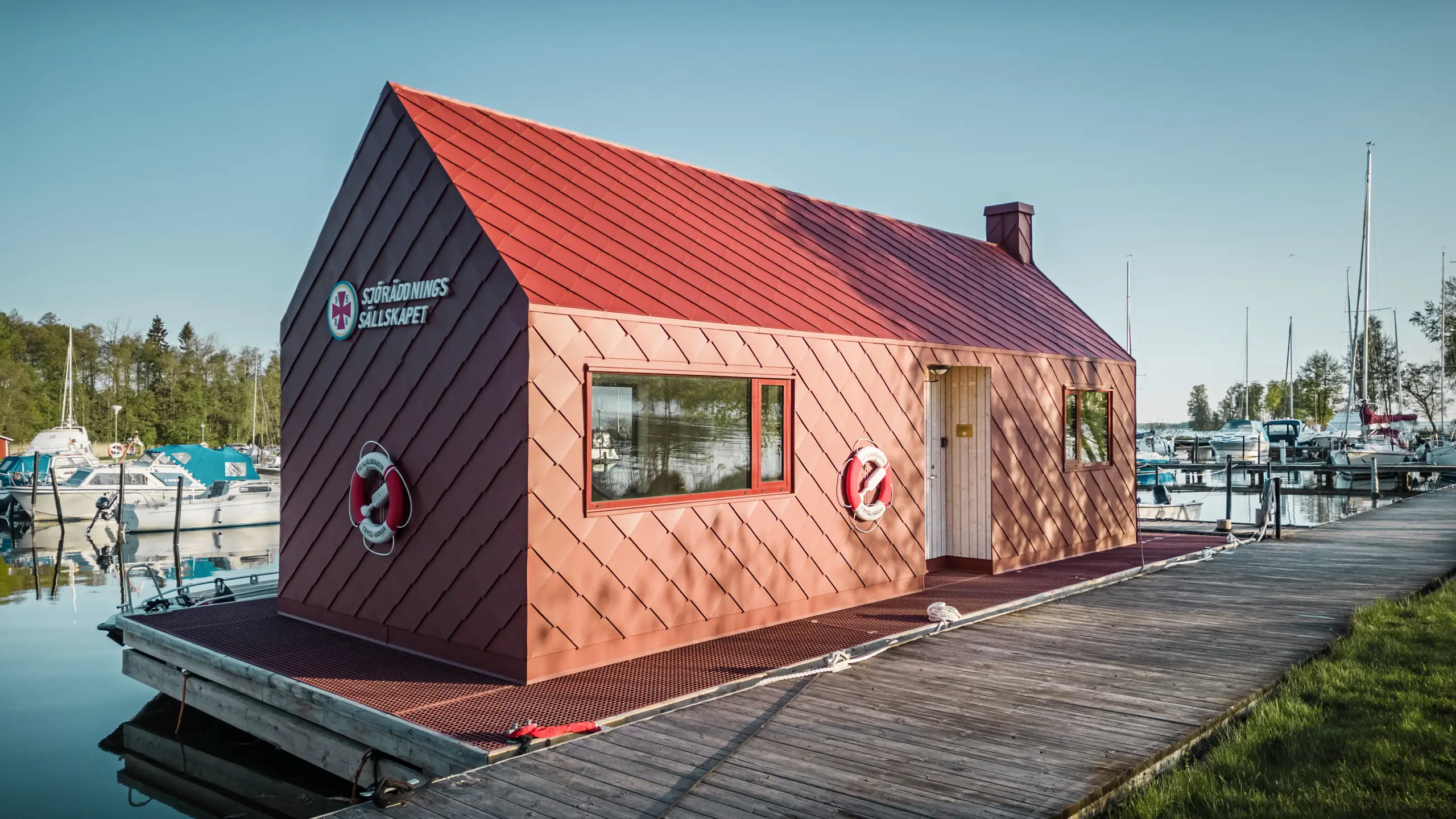

Robustní a odolné: fasádní a falcované šablony 29 × 29 v barvě P.10 tmavě červené

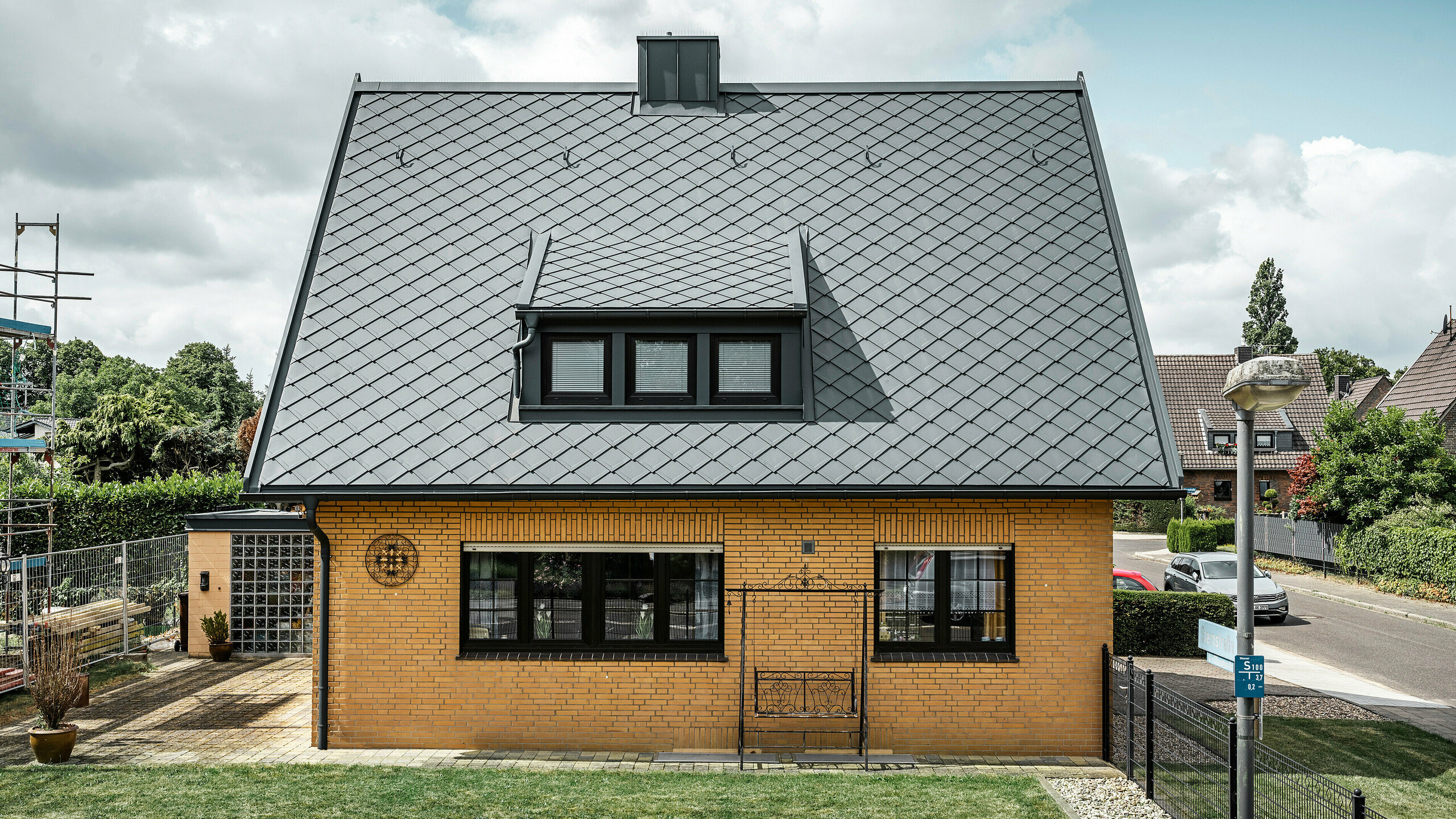

Falcovaná šablona 29 × 29 v barvě P.10 antracitové zdobí malý rodinný dům v Tönisvorstu u Düsseldorfu

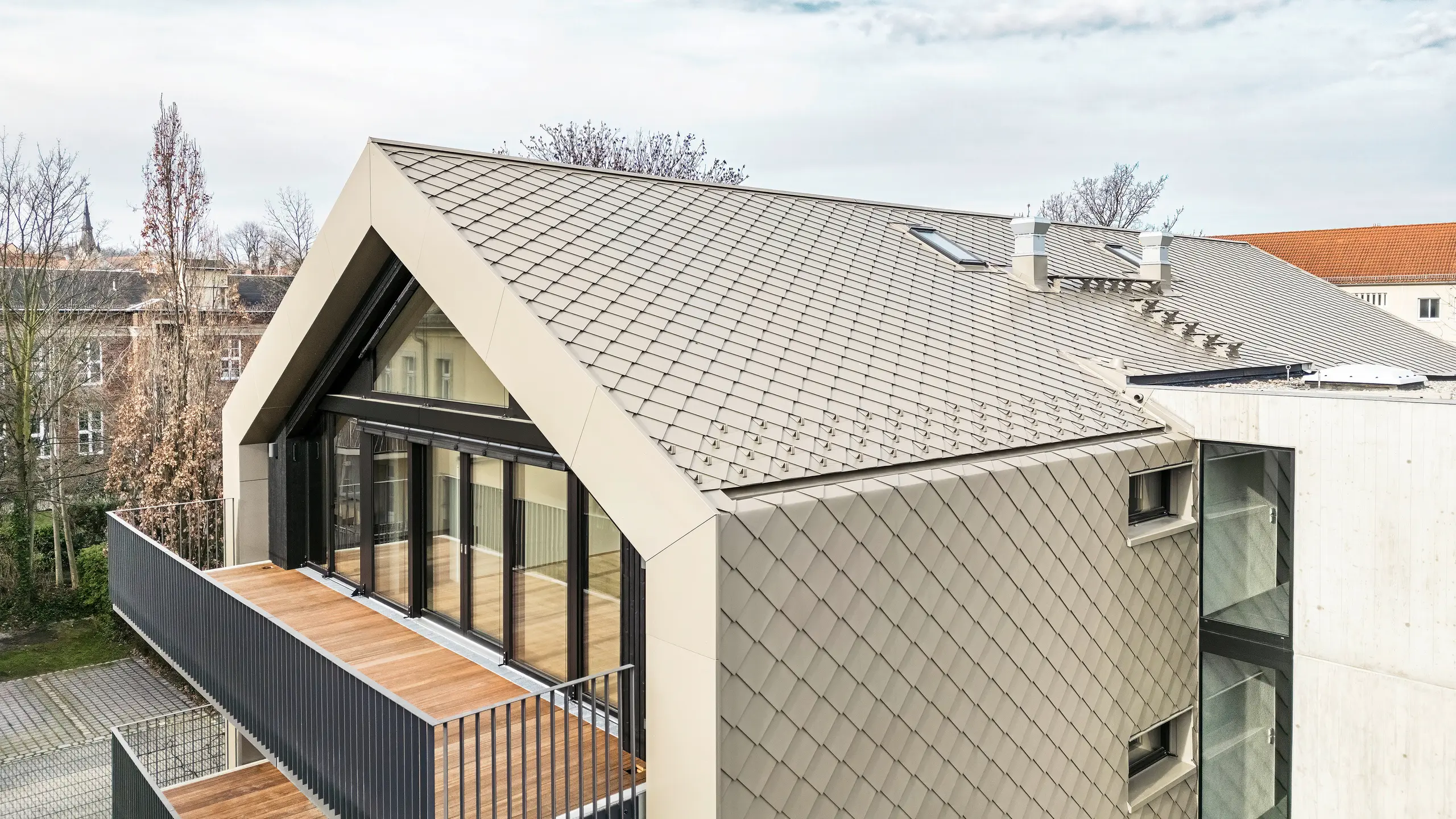

Falcovaná a fasádní šablona 29 × 29 v bronzové barvě

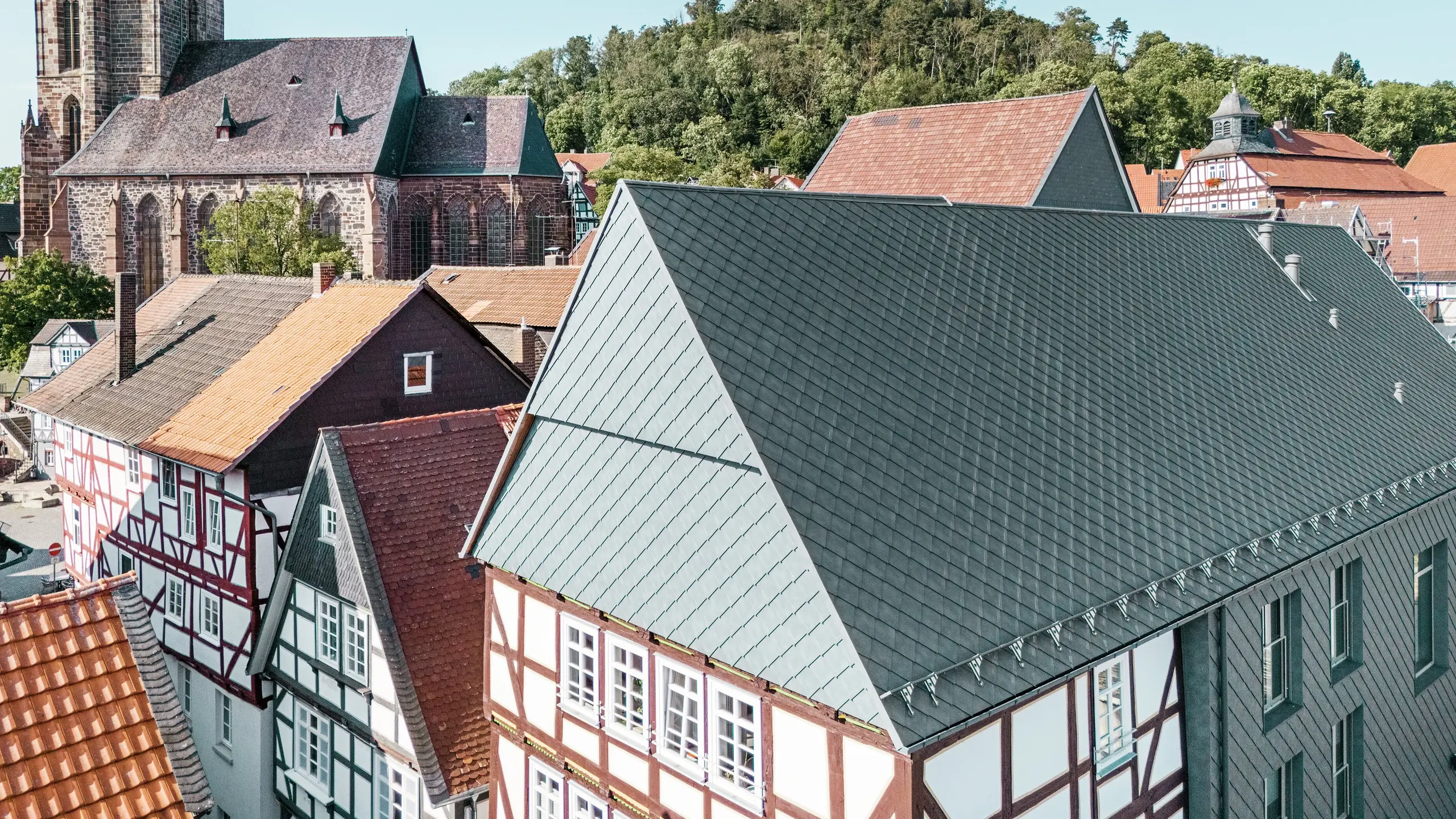

Falcovaná šablona 29 × 29 v barvě P.10 břidlicová

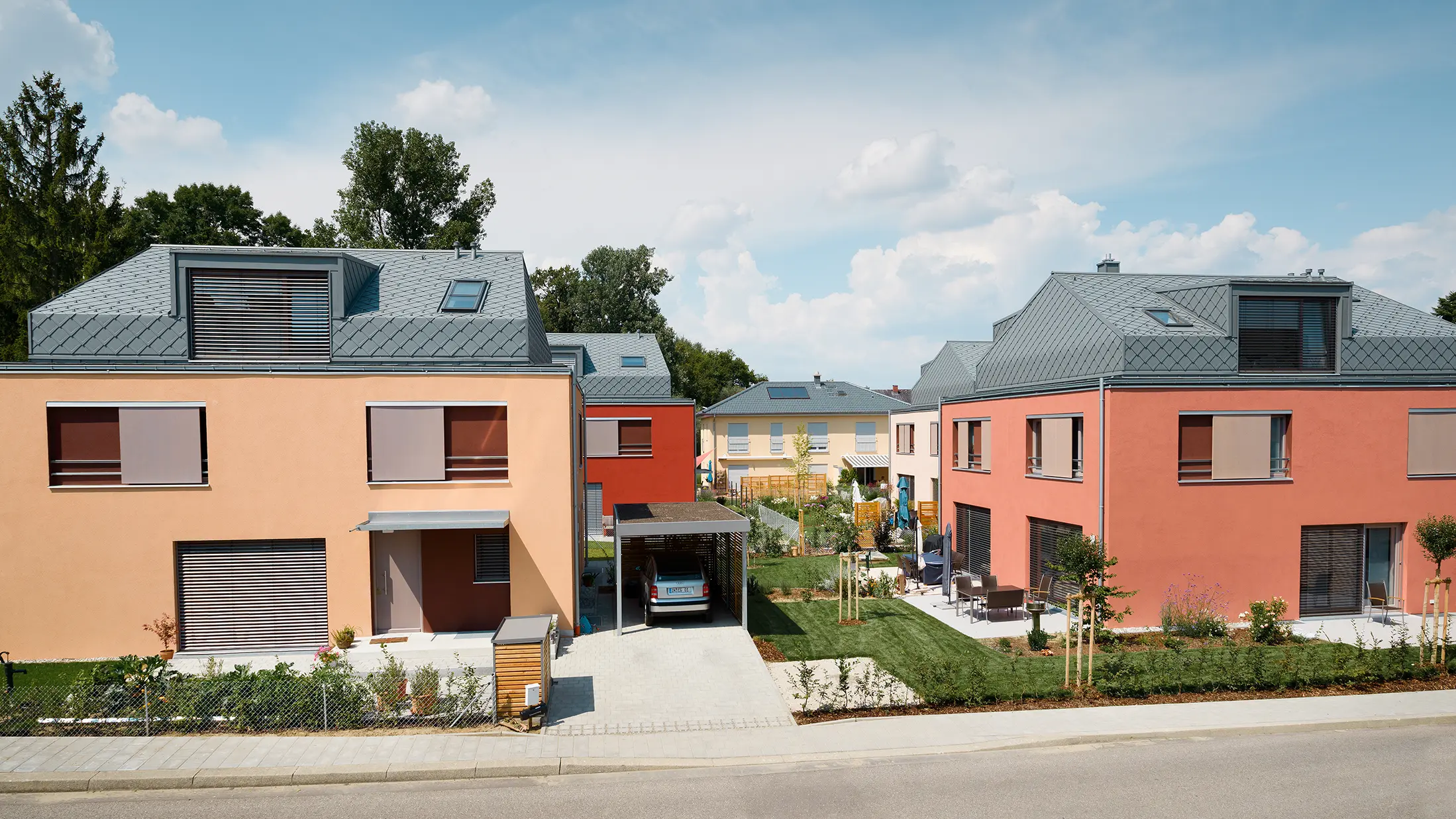

Domky v Ingolstadtu se střešní šablonou P.10

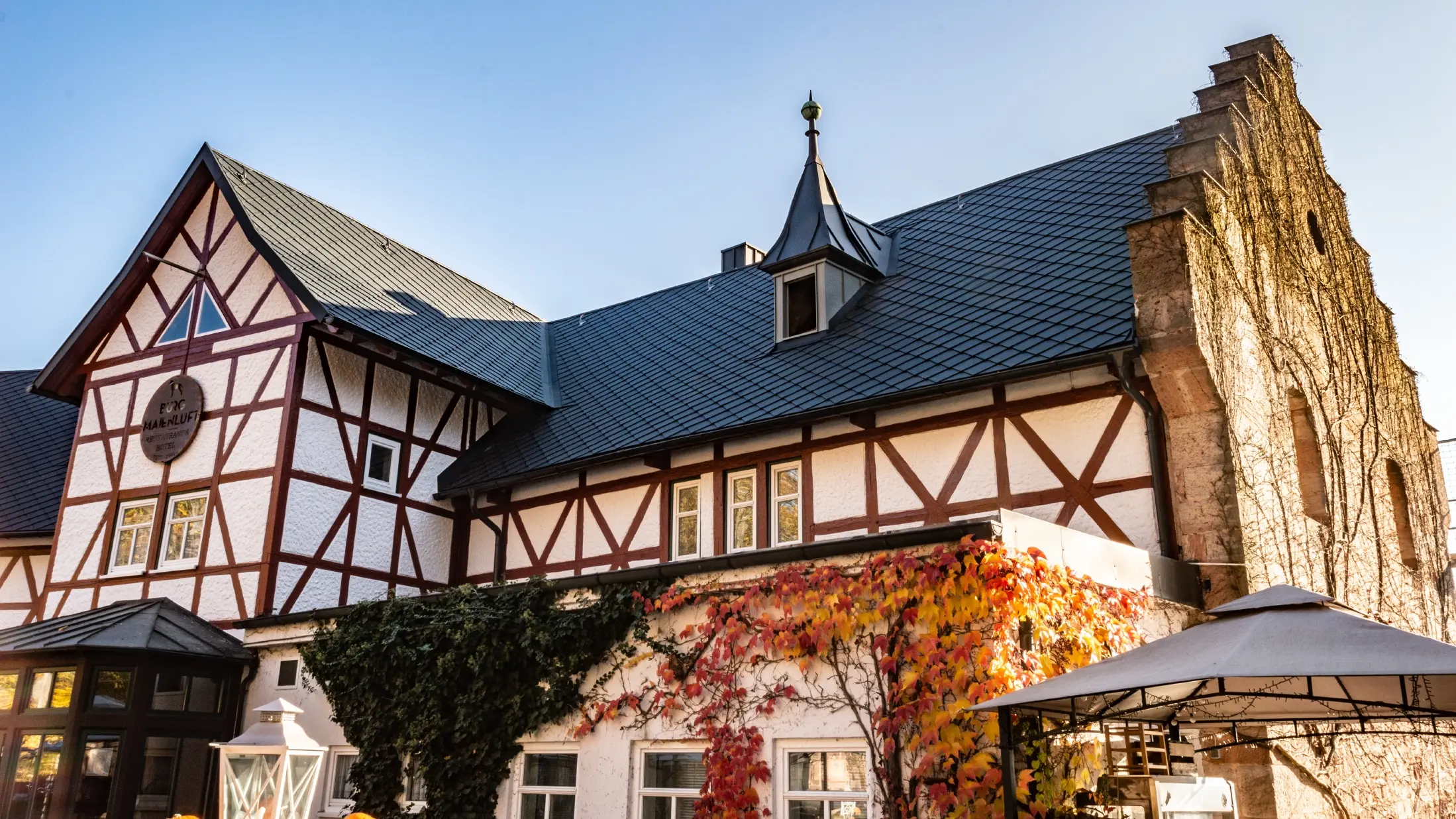

PREFA falcovaná šablona na střeše hotelu Maienluft s hrázděnou fasádou ve Wasungenu

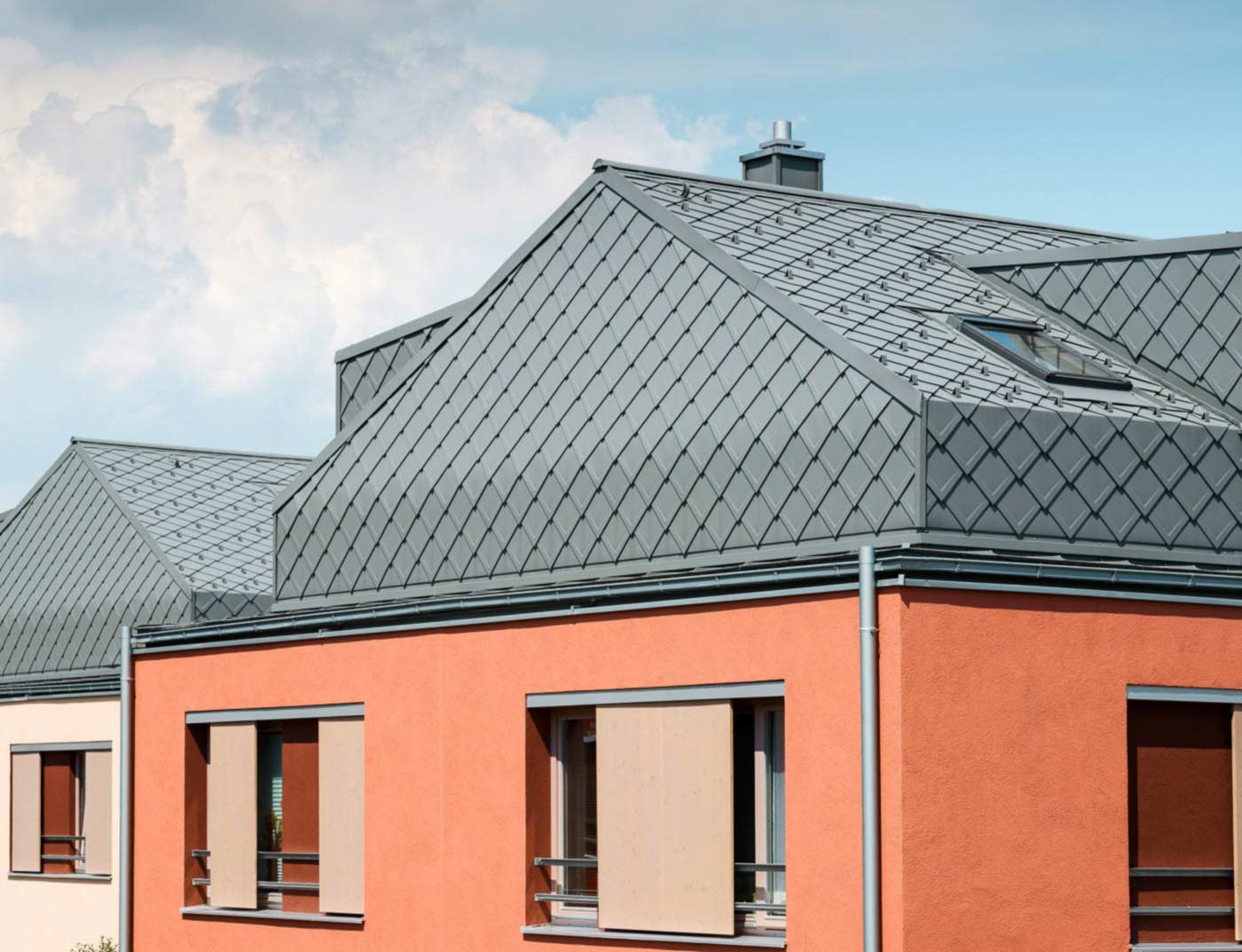

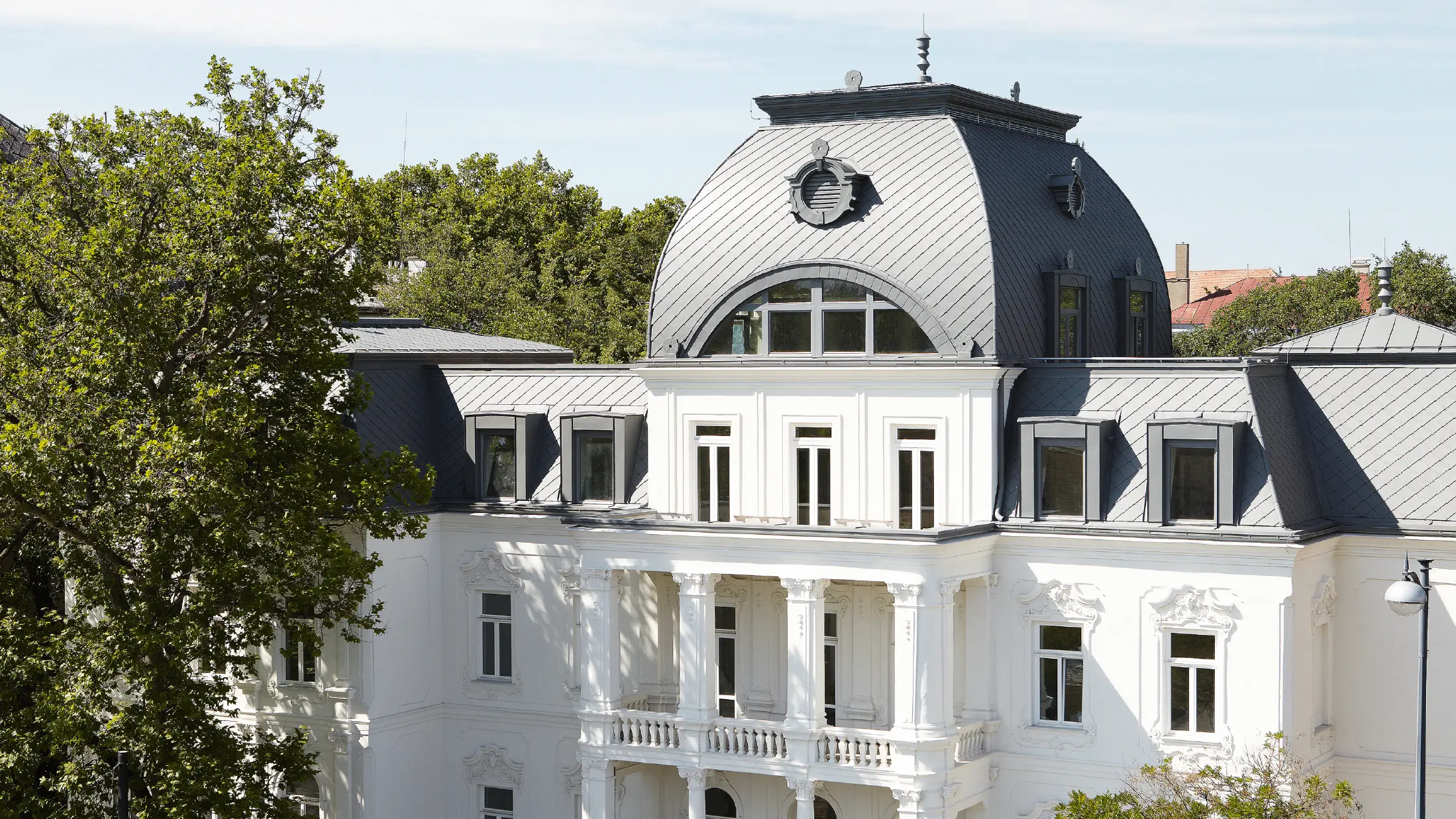

Hotel Délibáb Budapest, Maďarsko, střešní šablona ve světle šedé

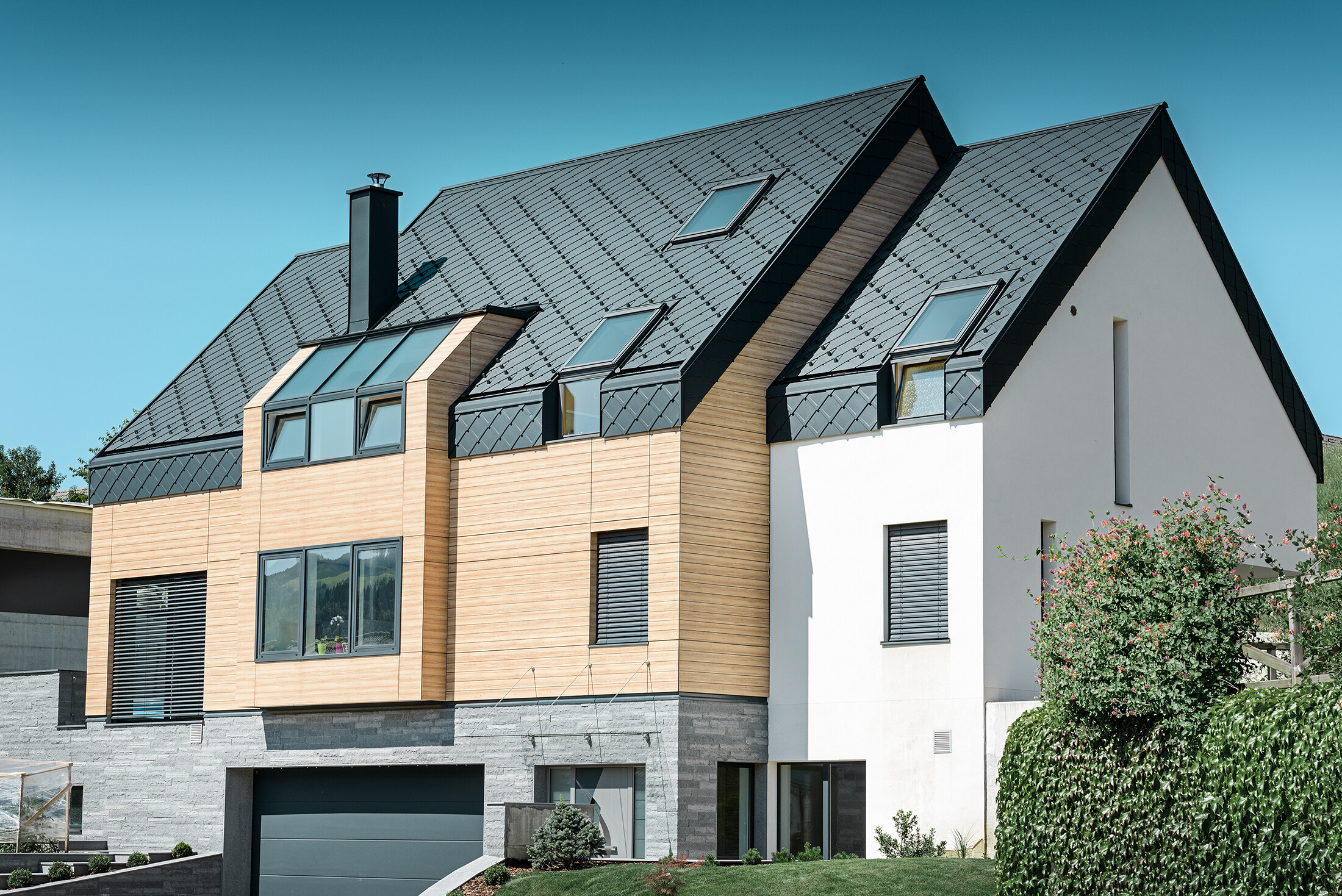

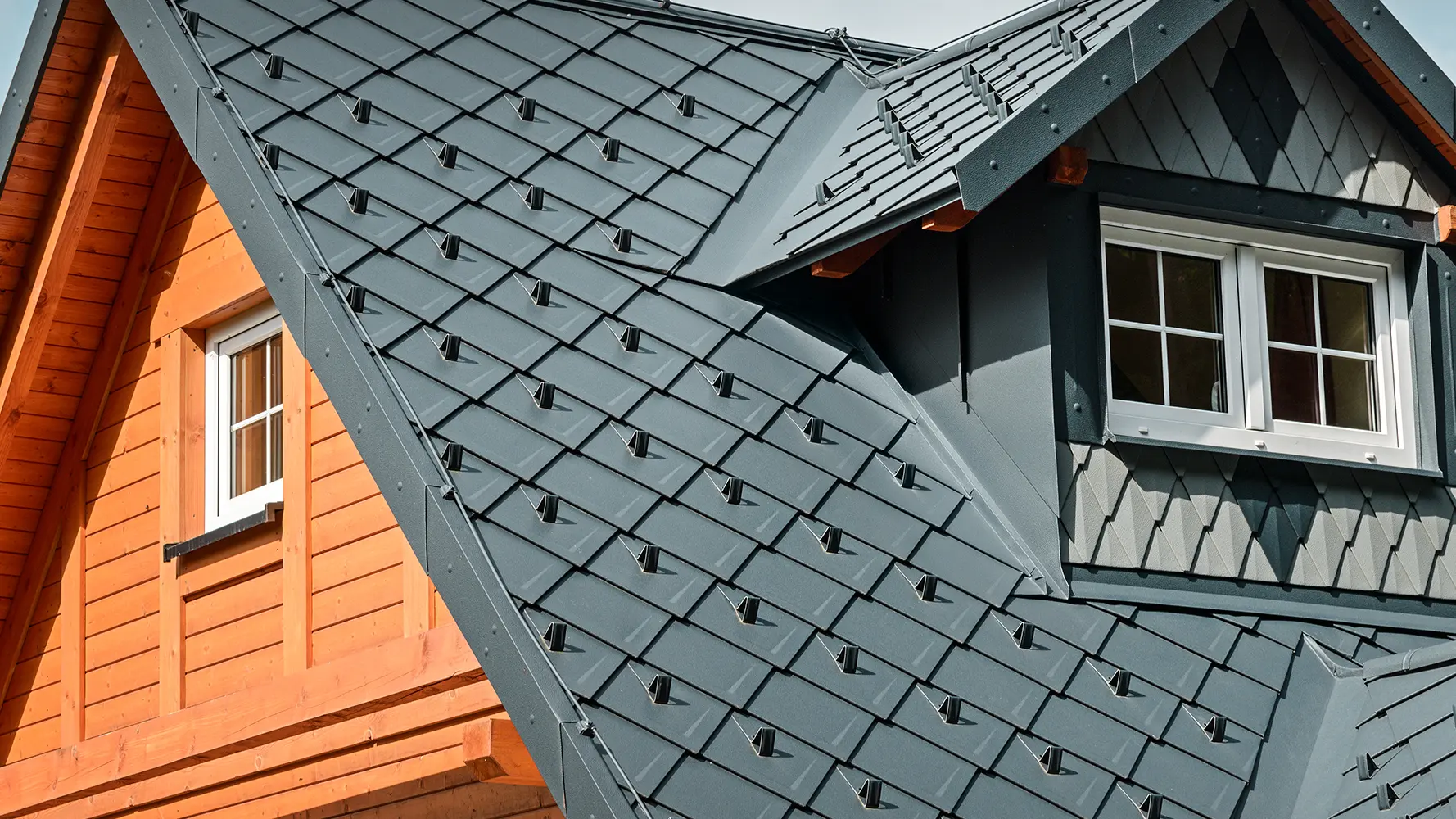

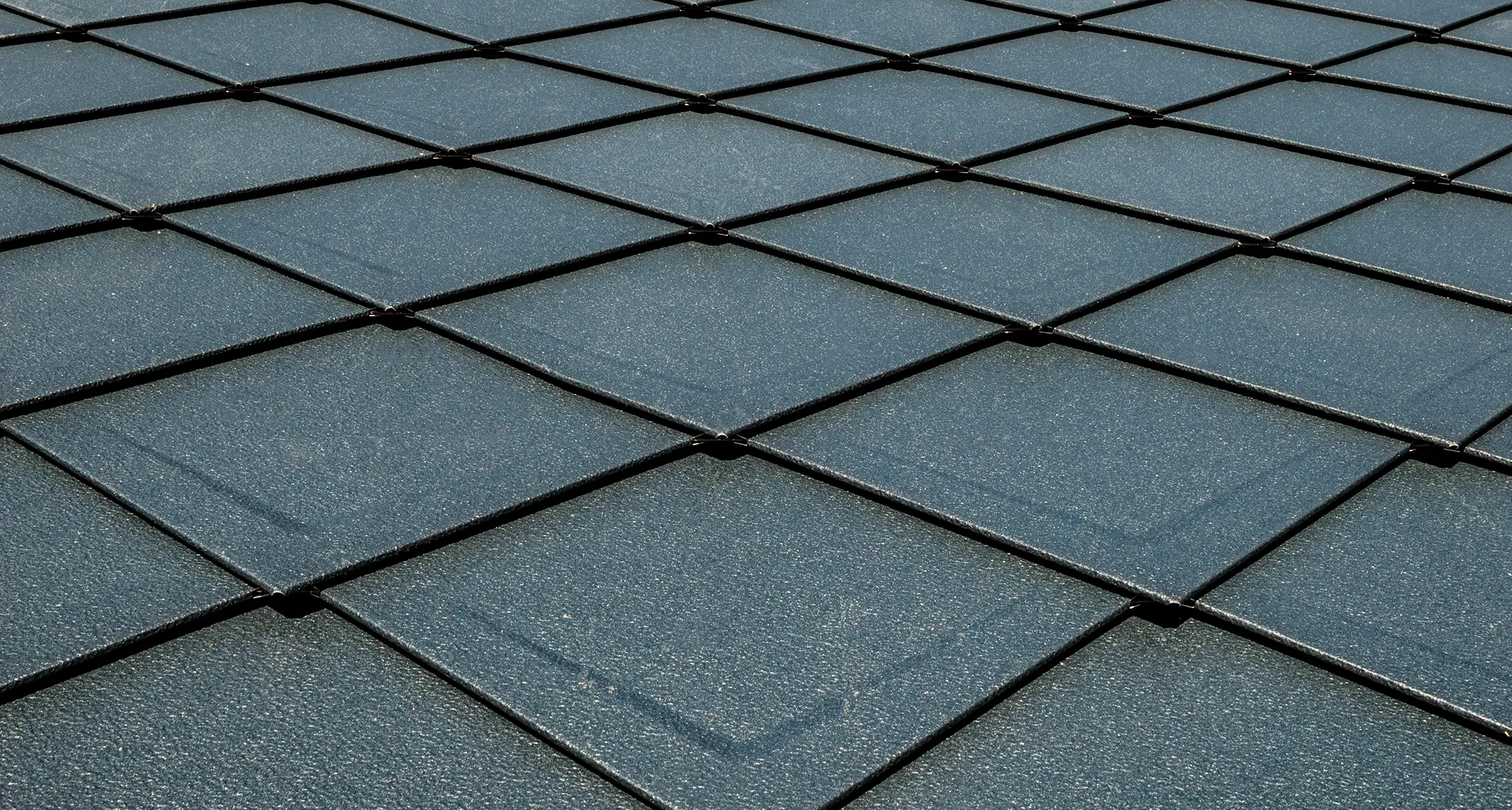

Střešní šablony PREFA 29 × 29 s povrchovou úpravou P.10 v antracitové barvě
Toto venkovské stavení bylo při sanaci střechy opatřeno lehkými střešními šablonami PREFA 29 × 29 s povrchovou úpravou P.10 v antracitové barvě. Vikýře domu zdobí jedinečné detaily. Pro tyto specifické detaily byly použity malé střešní šablony PREFA ve dvou různých barvách.
Mátě ještě nějaké otázky ohledně falcované šablony 29 × 29?: FAQ
Problematiku reguluje v Rakousku norma ÖVE/ÖNORM EN 62305-3 (v ČR platí harmonizovaná norma ČSN EN 62305-3). V jiných zemích musí být zohledněny místní normy a předpisy týkající se této problematiky. Kovové střechy lze dle normy ÖVE/ÖNORM EN 62305-3 využívat jako přirozenou součást systému ochrany před bleskem.
Degradace kovů chemickými nebo elektrochemickými reakcemi s okolím se označuje jako koroze kovů. Nejznámější formou koroze je rez na povrchu oceli. Hliníkové materiály jsou proti korozi velmi odolné!
Technické informace
Materiál |
barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating |
|---|---|
Standardní povrch |
povrch stucco |
Rozměry |
290 × 290 mm v položené ploše (12 ks/m²) |
Minimální sklon střechy |
22° (cca 40 %) |
Hmotnost |
cca 2,6 kg/m² |
Spodní konstrukce a separační vrstva* |
Na plné bednění (min. 24 mm); od zatížení střechy sněhem 3,25 kN/m² nebo při stavbě na území kategorie 0, I nebo II je nutná pokládka na plné bednění s bitumenovou separační vrstvou. * Nutno zohlednit platné národní technické normy a pravidla. |
Kotvení |
nepřímé, 1 PREFA příponka pro střešní šablonu a vroubkovaný hřebík na každou falcovanou střešní šablonu 29 × 29 (tzn. 12 PREFA příponek pro střešní šablonu a 12 vroubkovaných hřebíků na m²) |

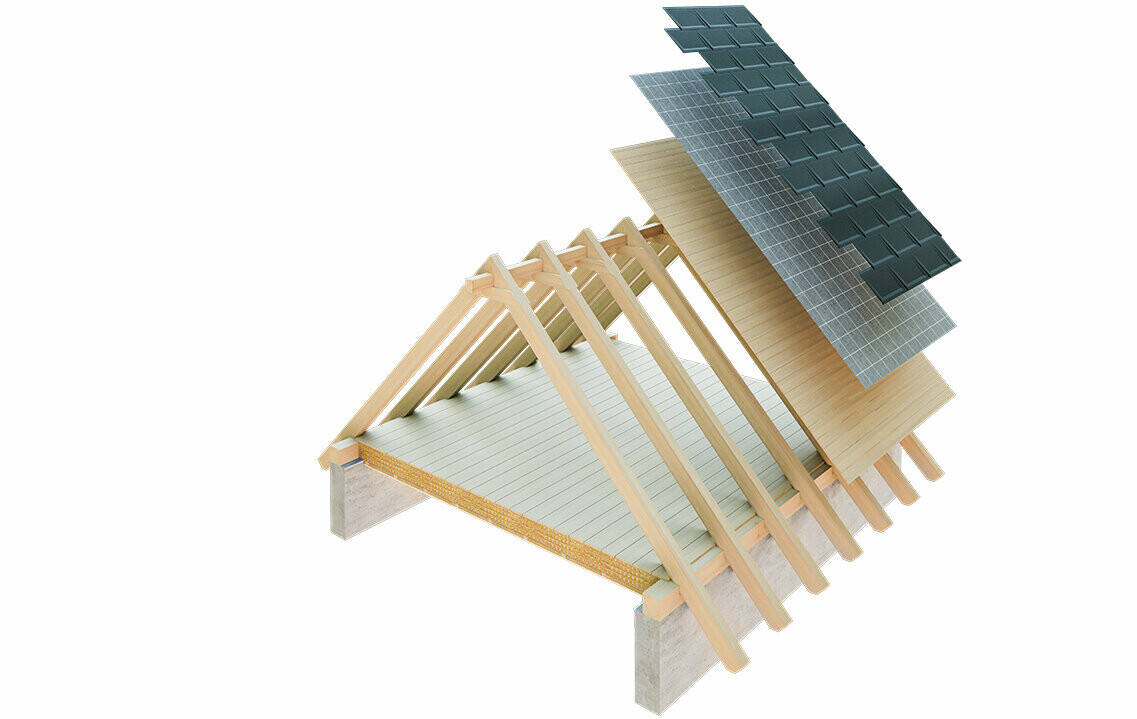

Konstrukce střechy při použití falcovaných šablon 29 × 29

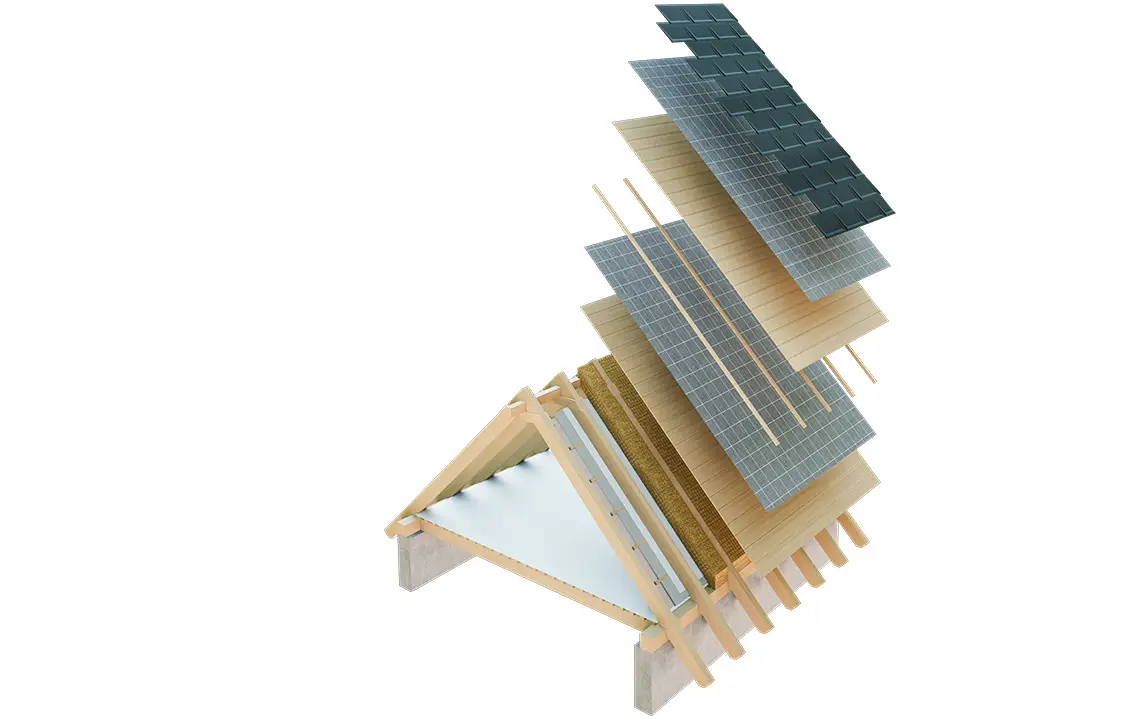

Hliníkové střechy PREFA se instalují s odvětrávanou nosnou konstrukcí, přičemž střešní krytina a vrstva tepelné izolace jsou odděleny odvětrávaným meziprostorem. Díky tomu je odváděna případná vlhkost (např. kondenzovaná voda).
Většinou je odvětrávána střešní krytina, jak je patrné na prvním obrázku. Je však možné odvětrávat celý půdní prostor (druhý obrázek).
Navrhování a montáž
Zde si klempíři a realizační firmy mohou stáhnout:
V sekci Servis/Portál pro řemeslníky / MÁ PREFA, do které mají přístup pouze partnerské firmy jsou k dispozici:
- instruktážní a demonstrační videa;
- tipy a triky k pokládku střešní krytiny;
- dílenské osvědčení;
- montážní příručky;
- prohlášení o vlastnostech;
- technické výkresy;
- texty pro výběrové řízení.
V případě, že ještě nemáte své přihlašovací údaje, obraťte se prosím na svého regionálního technického poradce PREFA.
Digitální plánování a projektování
Pro partnerské architektonické a projekční kanceláře jsou dispozici: 3D a BIM data vč. textur našich produktů, které jsou k dispozici zde.
Produktový (technický) list
Prohlášení o vlastnostech
Příslušenství pro PREFA falcované šablony 29 × 29
Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy). Barevně sladěné žlaby a svody najdete v sekci „Odvodnění střech“. K sortimentu produktů firmy PREFA patří také fasádní systémy, protipovodňová ochrana nebo solární systémy.
Startovací (okapová) šablona 29 × 29 povrch stucco
Vč. upevňovacího materiálu. Spotřeba: 2,2 ks/m.
Ukončovací (hřebenová) šablona 29 × 29 povrch stucoo
Vč. upevňovacího materiálu vč. příponek. Spotřeba: 2,2 ks/m.
Patentovaná příponka pro šablony 29 × 29
antracitová barva
Podkladní pás z hliníku pro šindele, falcované šindele DS.19, falc. šablony, střešní panel R.16
1800 × 158 × 1,00 mm, předvrtané otvory
Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosný Jet-Lüfter pro větrané střechy
Ukončovací prvek pro Jet-Lüfter povrch stucco
-
Hřebenáč malý povrch stucco
500 × 1,00 mm
Ukončovací hřebenáč povrch stucco
-
Závětrná lišta povrch stucco
95 × 2.000 × 0,70 mm, s upevňovacím pásem.
Bezpečnostní úžlabí povrch stucco
3.000 mm, s dvojitou drážkou
Ochranná mřížka proti ptákům povrch hladký
125 × 2.000 × 0,7 mm, s perforováním: Ø 5/7 mm
Větrací pás
s čtvercovým perforováním 6 mm, v barvách hnědá/antracitová a světle šedá. Rozměry: 1,00 × 250 mm a 1,00 × 333 mm
Okapový plech povrch hladký
230 × 2.000 × 0,70 mm

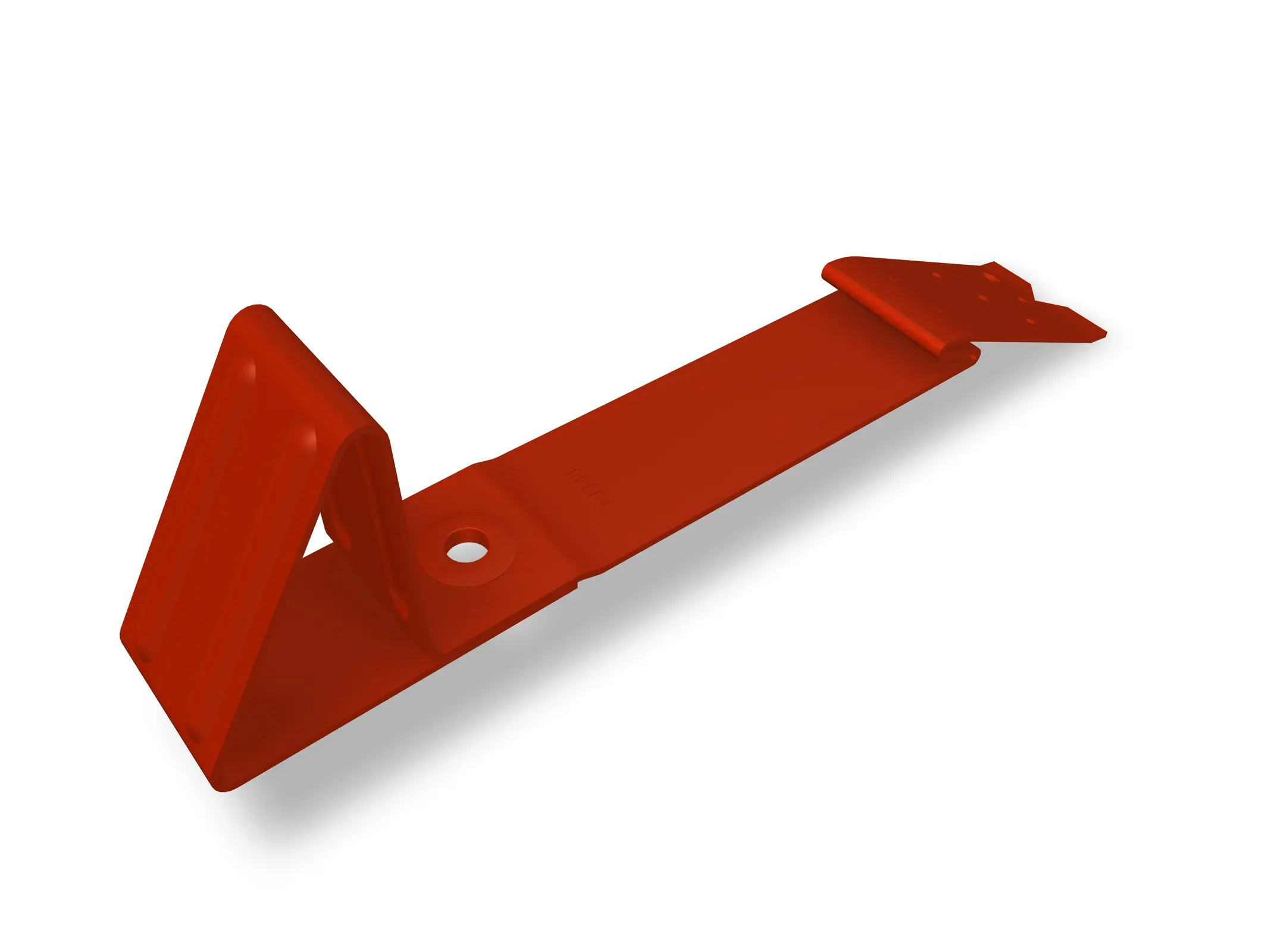

Sněhový hák pro falcované tašky a šablony 29 × 29
-
Držák trubkové profilované sněhové zábrany
3 otvory pro trubky
Držák trubkové profilované sněhové zábrany XL
s pěti průchozími otvory, ideální pro střešní fotovoltaické systémy
Trubka profilované sněhové zábrany
3.000 mm; 25/25
Držák ledu
Vhodný pro trubku.
Ukončení profilované sněhové zábrany
Ukončovací element pro trubky
Ukončovací prvek XL pro sněhové zábrany
pro vkládané profily
Držák kulatiny pro zadržování sněhu
pro průměr kulatiny Ø 140 mm
Držák solárního panelu s krytkou povrch hladký
Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.
Držák solárního panelu Sunny
Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.
Držák solárního panelu Fix na krokve
Pevná montáž solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Vario na krokve
Variabilní instalace solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Nášlapný stupeň
Nastavitelný pro sklon střechy od 12° do 60°. Zkoušky dle EN 516‑1‑A.
Držák stoupací plošiny na jedné kruhové podložce
250 mm; sklon střechy 12°-55°; zkoušky dle EN 516‑1‑A
Držák stoupací plošiny na dvou kruhových podložkách
360 mm; sklon střechy od 12°-55°; zkoušky dle EN 516‑1‑B
Stoupací plošina
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; zkoušky dle EN 516‑1‑B
Spojka pro stoupací plošiny
-
Bezpečnostní hák
Dle EN 517 – B
Bezpečnostní hák na kruhových podložkách
Dle EN 517 – B
Odvětrávací prvek pro šablony 29 × 29 povrch stucco
290 × 290 mm, volný větrací průřez: cca. 30 cm²
Odvětrávací haubna povrch hladký
Pro přinýtování a přilepení. Volný větrací průřez: cca 30 cm². Minimální sklon střechy: 12°.
Kolmý prostup povrch hladký
Sklon střechy: od 12°. Vhodný pro HT rouru vel. 110.
Nástavec odvětrání povrch hladký
Ø 100 mm, Ø 120 mm vč. EPDM těsnění a krytu.
Manžeta 100
Trvale elastická manžeta z EPDM k utěsnění průchodu nástavce odvětrání o průměru 100 až 130 mm. Materiál: EPDM.
Prostup pro šablony 29 × 29 povrch hladký
Pro prostupy ⌀ 80–125 mm a sklon střechy 22° až 52°.
Prostup k zadrážkování povrch hladký
Pro prostupy ⌀ 80–125 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.
Univerzální prostup dvoudílný k zadrážkování
Pro prostupy ⌀ 40–120 mm. Pro sklon střechy od 12° do 52°. Vhodné pro všechny maloformátové krytiny PREFA.
Montážní podložka
Délka: 540 mm, Šířka: 125 mm
Lemování komínu Vario povrch stucco
Šířka: 120 – 600 mm, 600 – 1.020 mm, varibilní délka 150 – 980 mm, sklon střechy od 12° – 55°
Výlezové okno pro PREFALZ vč. rámu a kování
-
Lemování pro RotoQ-Serie k maloformátu povrch stucco
k dispozici v mnoha rozměrech
Lemování pro Velux k maloformátu povrch stucco
v různých rozměrech
Kryt komínu - Napoleon povrch hladký
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Střešní držák vedení bleskosvodu
Rozsah spojování: 2–8 mm. Úchyt kruhového drátu: ⌀ 8 mm.
Speciální lepicí sada
Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
