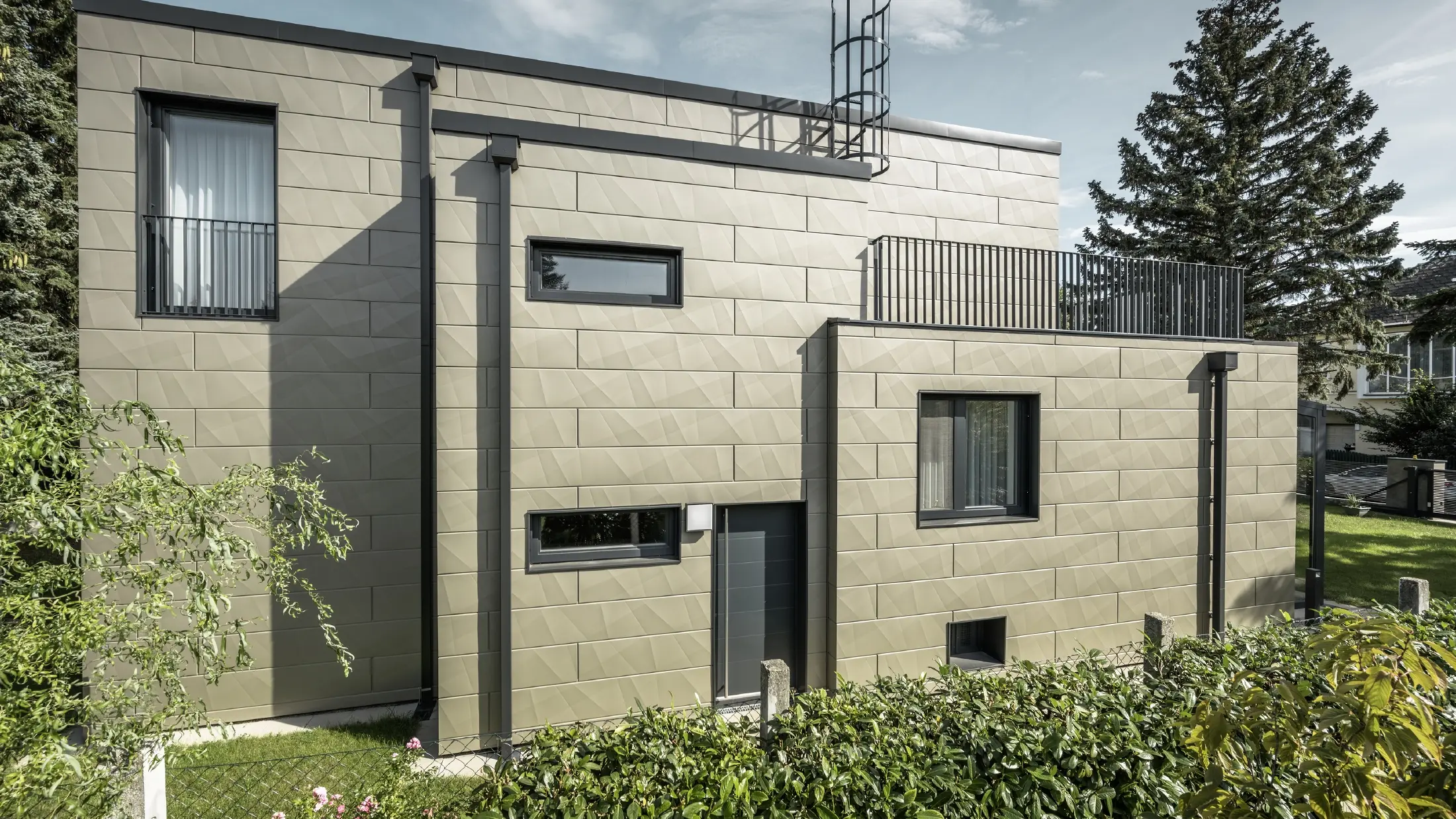

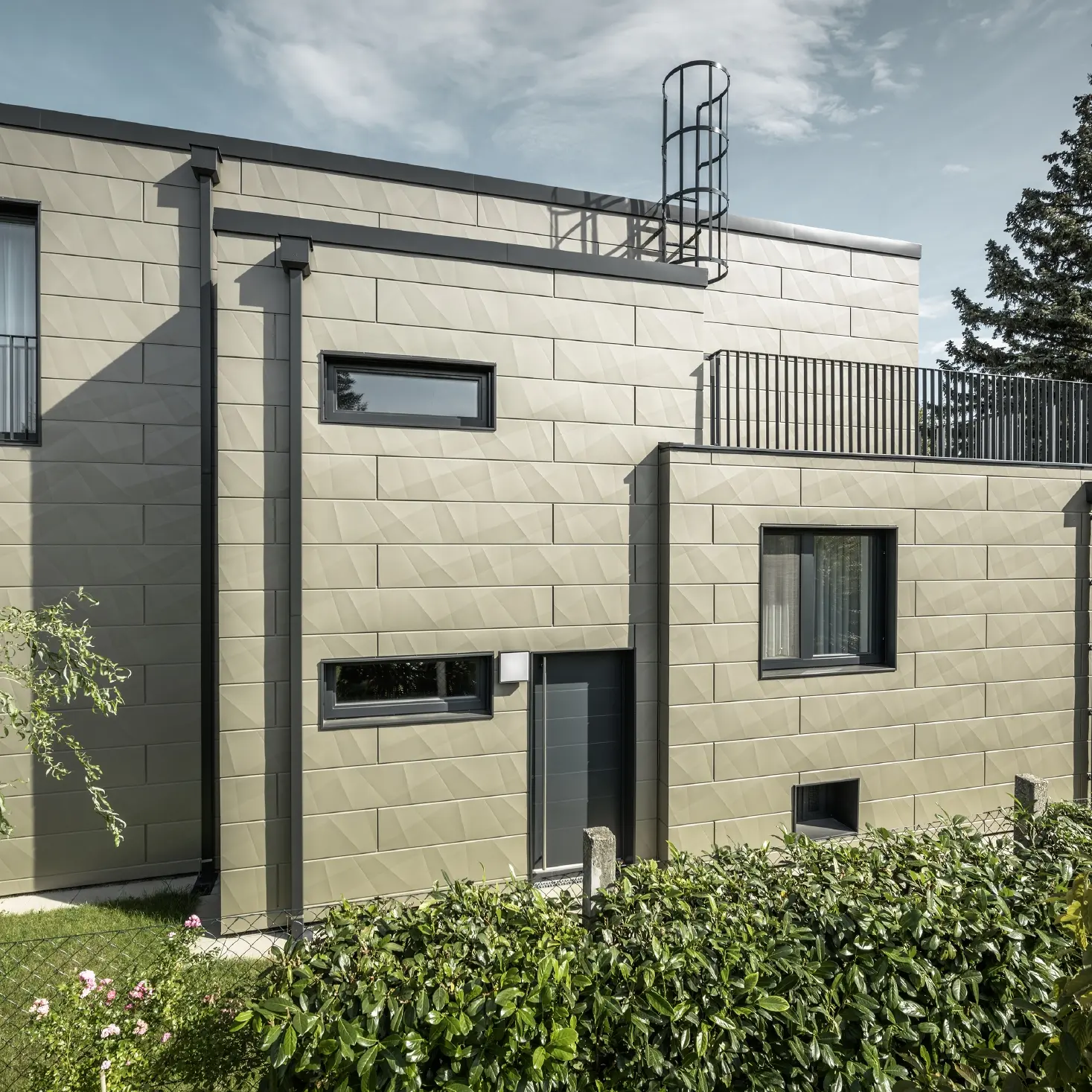

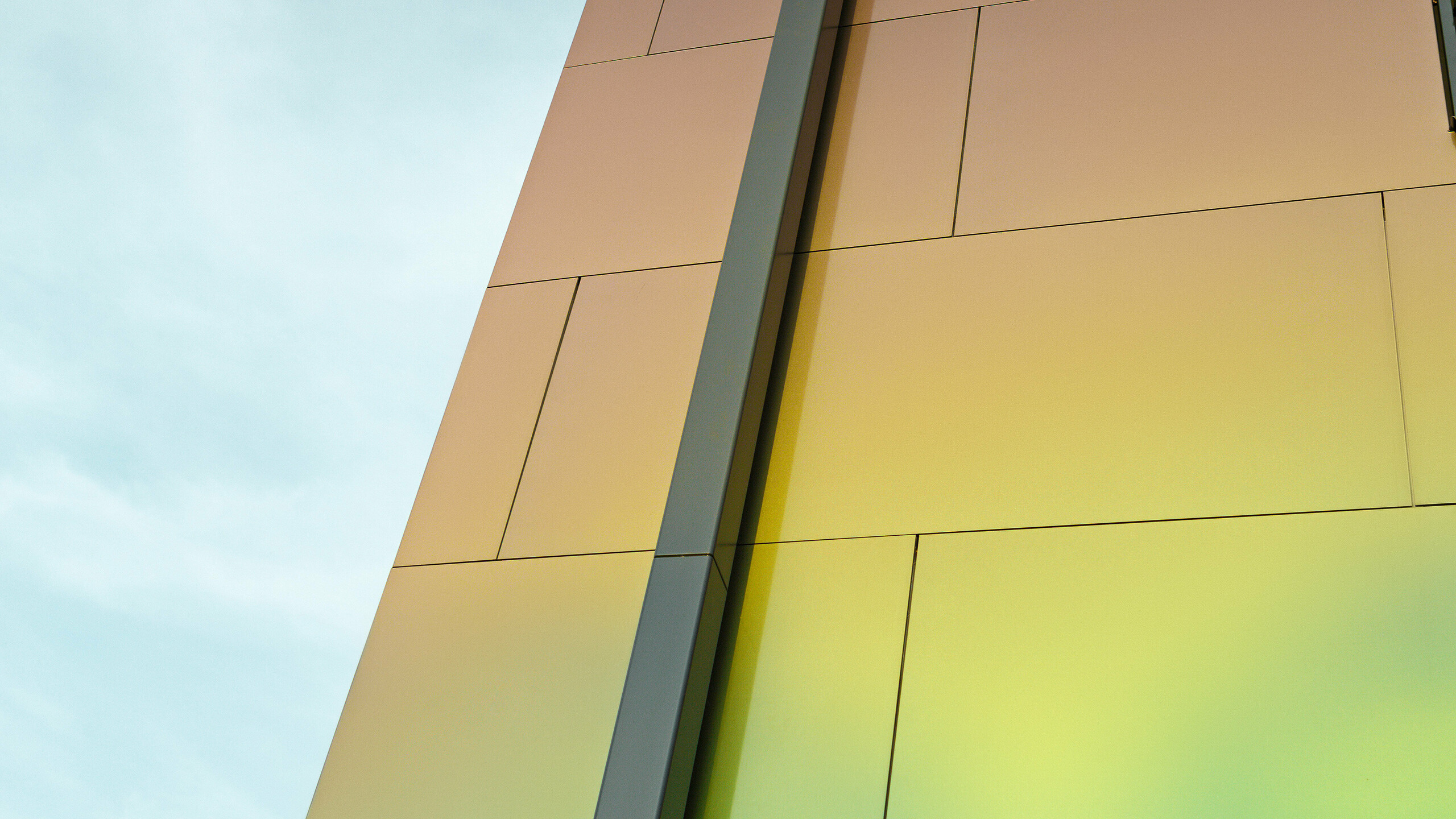

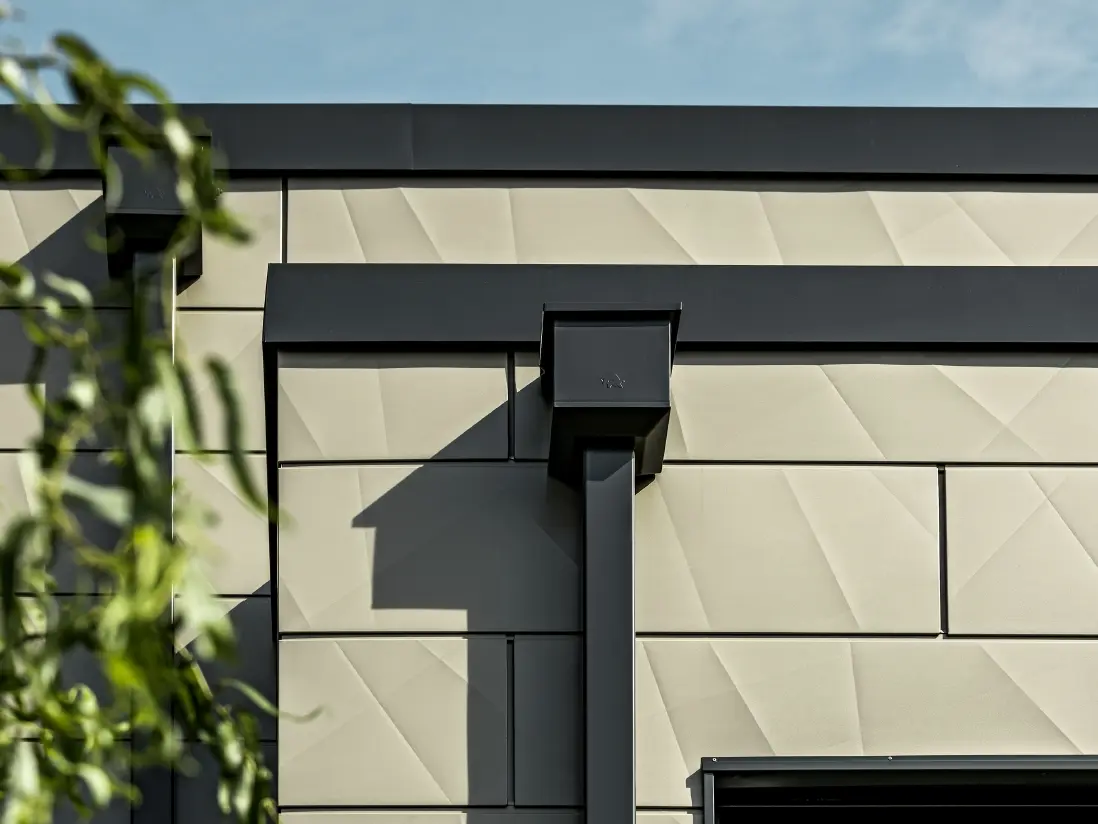

Novostavba s plochou střechou, fasáda je opláštěna fasádními lamelami Siding.X PREFA v bronzové barvě. Zakončení a hranatá svody vč. sběrného kotlíku PREFA jsou provedeny v barvě P.10 antracitové.

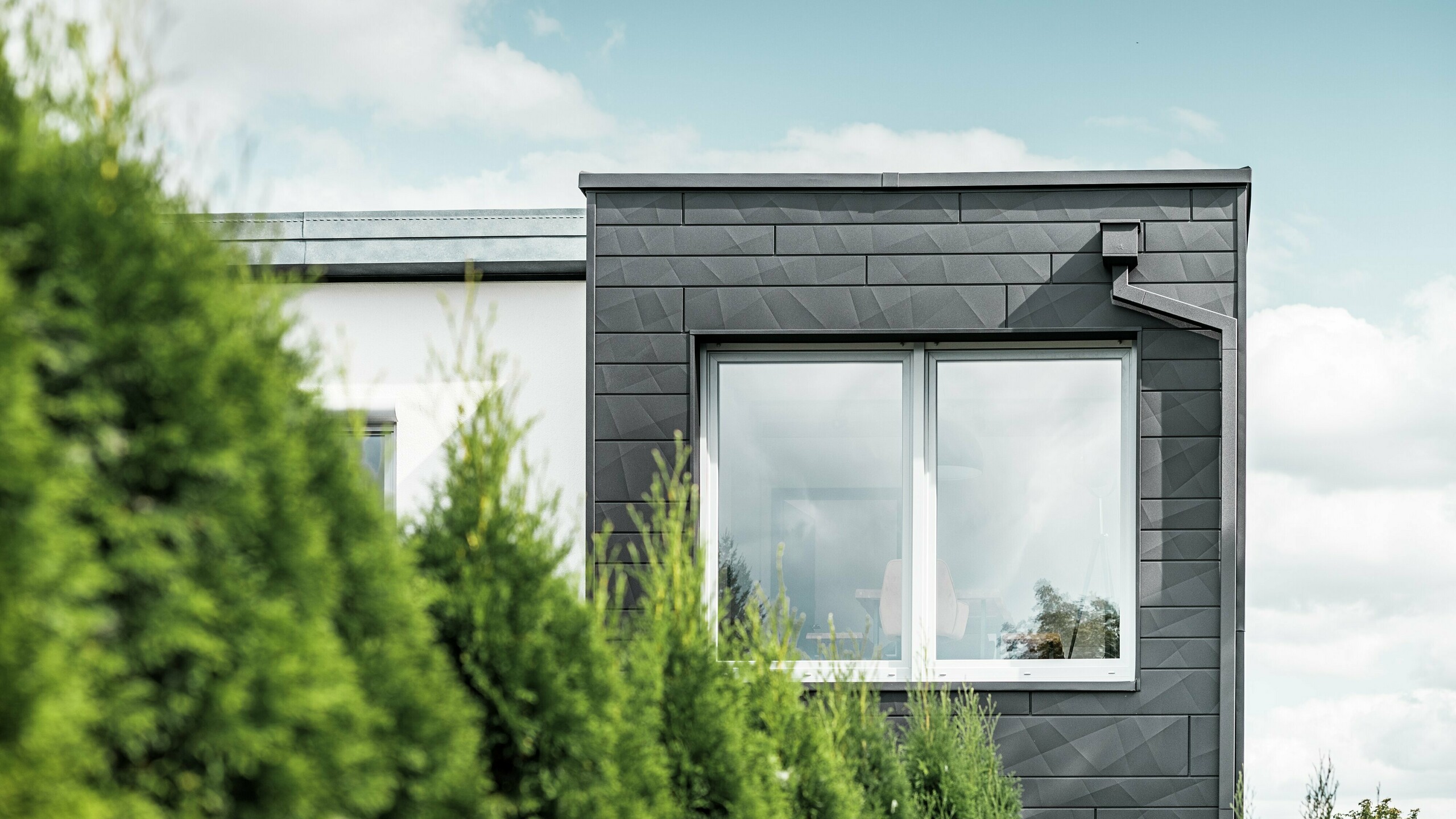

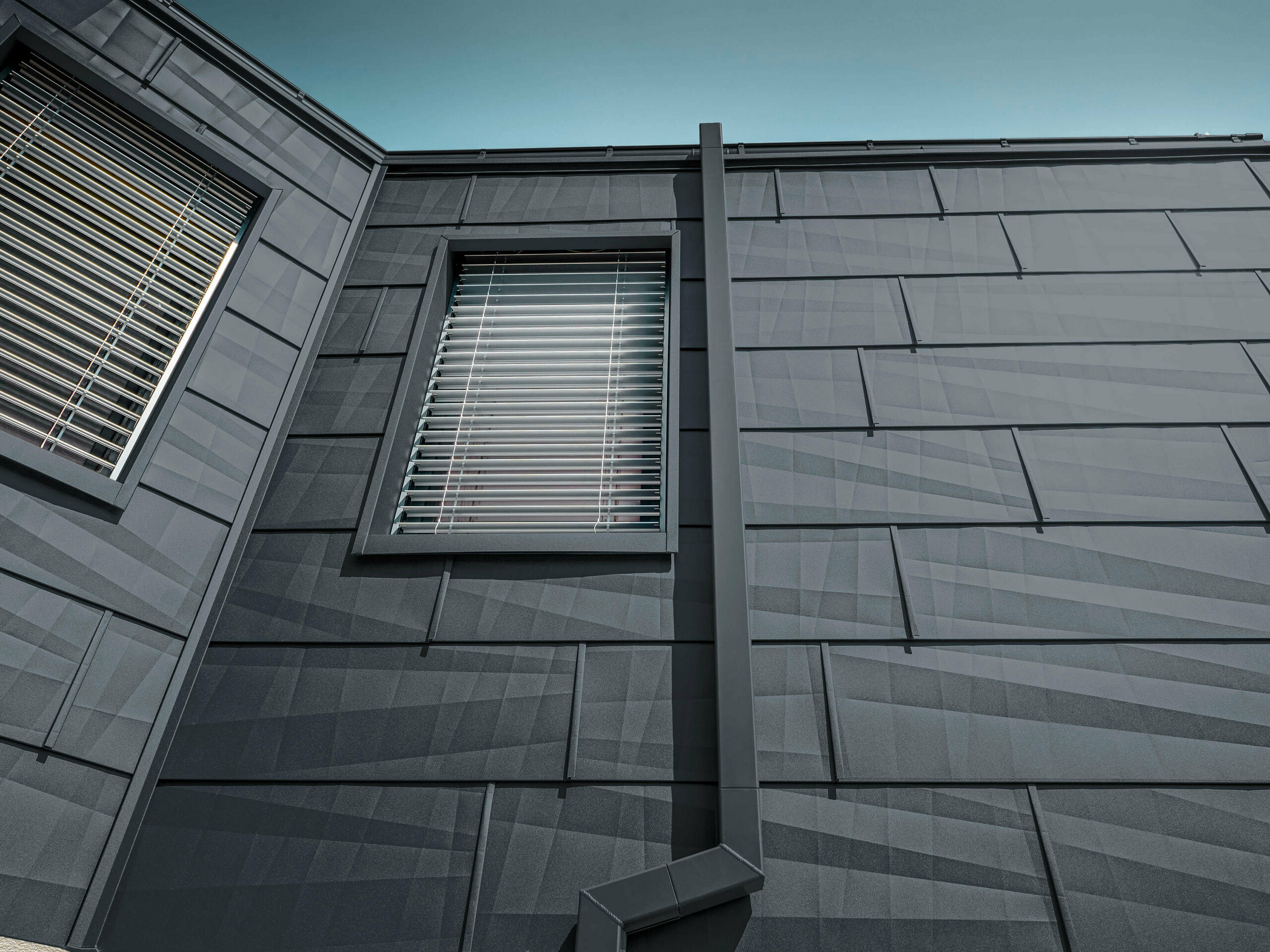

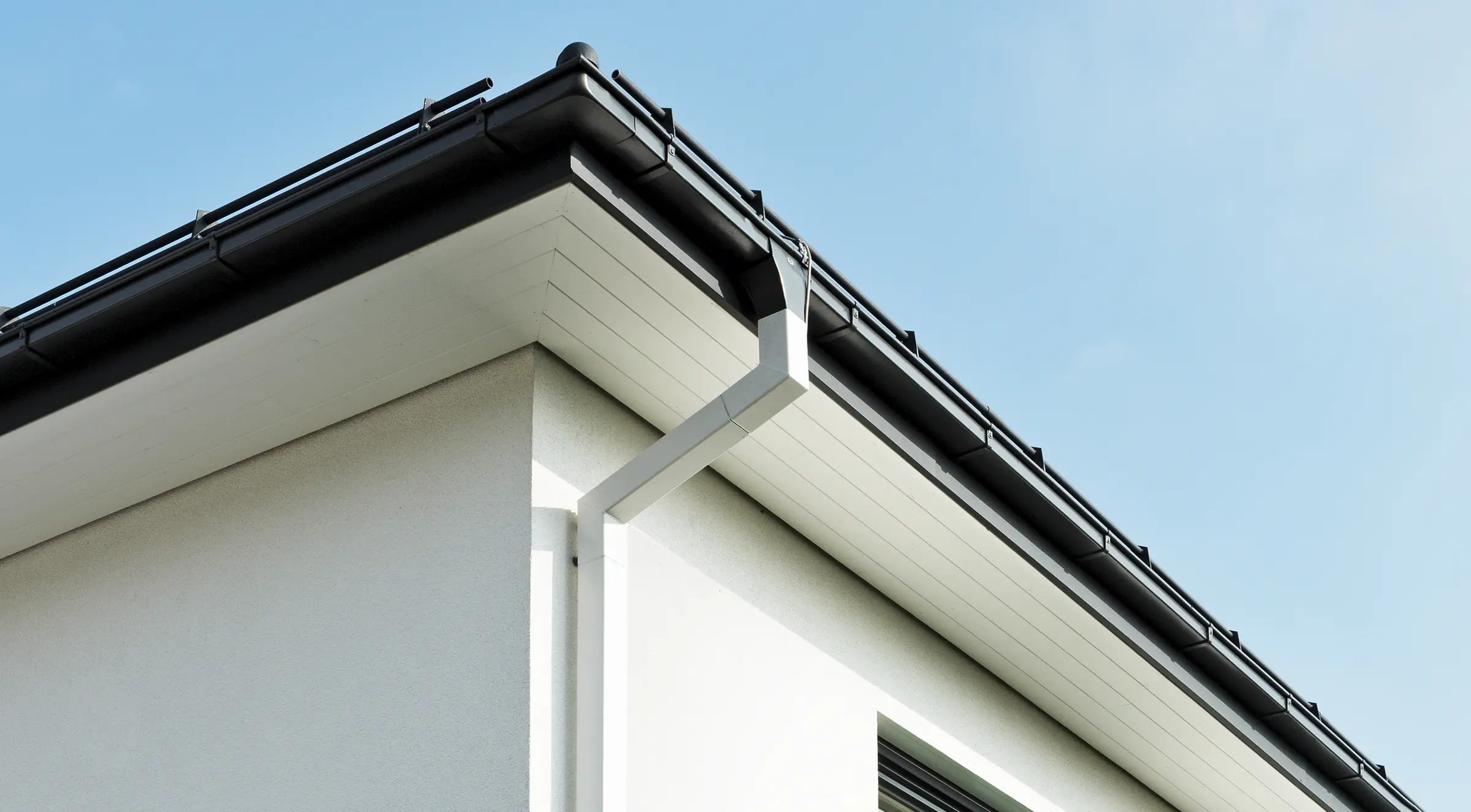

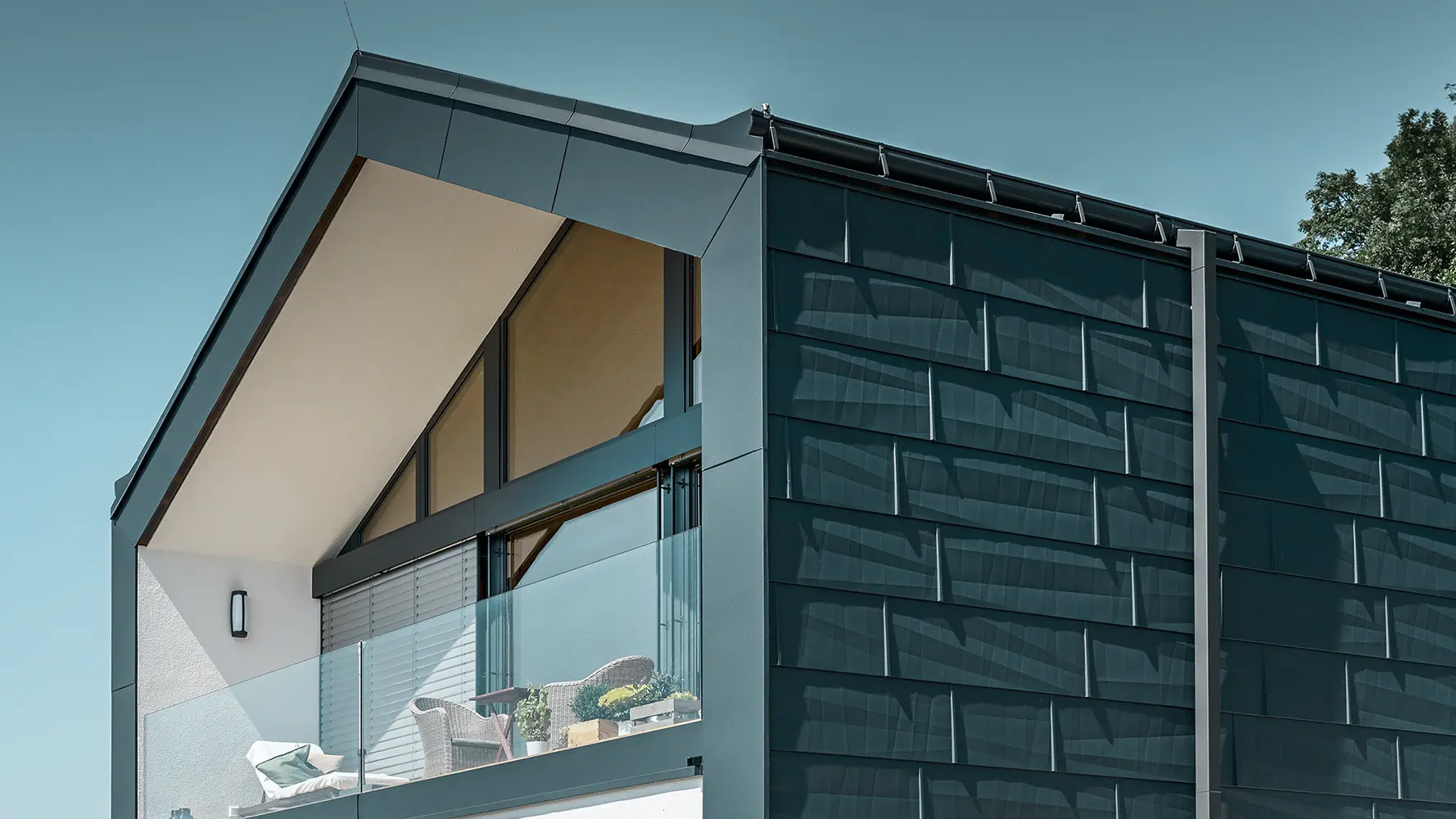

Hranatý svod

Inovativní odvodnění střechy pro moderní architekturu.

+5
pokračovat ve čtení

Informace

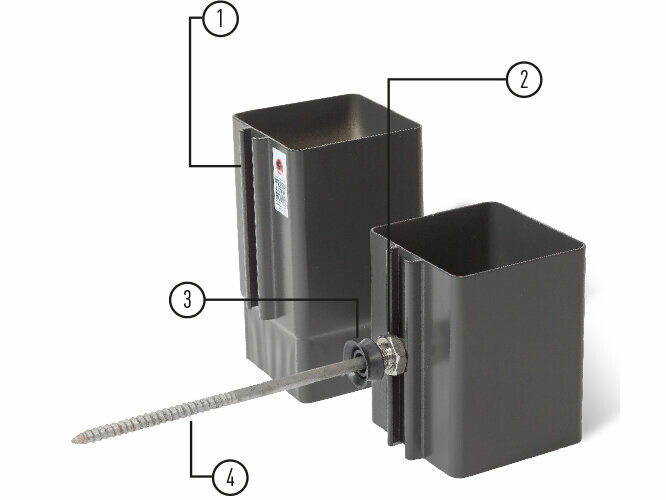

Kompletní systém s čtvercovým průřezem z hliníku nastavuje nová měřítka v odvodnění střech. Díky svému minimalistickému a elegantnímu designu je optimální pro použití na moderních stavbách. Inovativní hliníkové produkty jsou nejen velmi robustní, ale také opticky výrazné. Díky úchytům na zadní straně se čtvercové trubky začlení do fasády - bez viditelného uchycení. Odvodňovací systém PREFA se skládá z 13 různých konstrukčních prvků, např. hranatý svod s hranatými kotlíky s poloměry přizpůsobenými hranatým okapům, různá kolena s úhlem 72°, s vyústěním odvodnění střechy nebo se sběrným kotlíkem se čtvercovým odtokovým otvorem.

Přehled barev (9)

Produkt je nabízený v následujících odstínech

barva

označení

~ RAL

01 Braun

P.10 tmavě hnědá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

07 Hellgrau

P.10 světle šedá

7005

10 Prefaweiß

P.10 prefa bílá

9002

11 Nussbraun

P.10 oříšková

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

12 Silbermetallic

stříbrná metalíza

9006

13 naturblank

přírodní hliník

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
  • Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Technické informace

HRANATÝ SVOD - ROZMĚRY (DÉLKY 1,5 A 3 M)

100 × 100 mm (čtvercová)
80 × 80 mm (čtvercová)

Poloměry jsou přizpůsobené hranatým žlabům PREFA.

TLOUŠŤKA HRANATÉHO SVODU

1,6 mm

s průběžnou drážkou na zadní straně pro umístění připevňovací svorky (funkce jako objímka).

Plánování a aplikace

Zde naleznete další informace o produktu ke stažení

Příslušenství

Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy).

Koleno hranatého svodu 72° (dlouhé)

□ 80, 100; lisovaný profil (1,6 mm). Rozměry 1.000 × 196 mm (pohledové).

Koleno hranatého svodu 72° (krátké)

□ 80, 100; Rozměrry 196 × 196 mm (pohledové)

Excentrický držák

Pro připevnění hranatého svodu, s vnitřním závitem M10 – bez trnu.

Svorka bleskovou k hranatému svodu

S integrovaným nerezovým klipsem jako držákem vedení. · Vč. připevňovací svorky. · Držák vedení pro upevnění bleskosvodu ⌀ 8–12 mm.

Sběrný kotlík hranatý s hranatým zaústěním

Sběrný kotlík hranatý s hranatým vyústěním

□ 80, 100. Hloubka/šířka/výška: 220/220/330 mm. Výška bez hrdla: cca 280 mm. Hranatá návalka (na 3 stranách). Excentrické umístění hrdla (vzdálenost od zadní stěny: 45 mm). Tloušťka materiálu: 0,7 mm.

Hranatý kotlík

□ 80/250, □ 80/333, □ 100/333, □ 100/400

Hranatý fasádní kotlík se zaústěním

Hranatý fasádní kotlík se zaústěním

□ 80, 100; celková výška: 530 mm (pohledová výška: 465 mm). Tloušťka materiálu: 1,2 mm. Vč. EPDM těsnění. Sklon napojení: 3°. Vhodný pro HT rouru vel. 110.

Hranaté zaústění do kruhového odpadu 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm. Přechod z hranatého na kruhový tvar. ⌀ 98 mm: vhodné pro HT/KG rouru vel. 110. Celková výška: 110 mm. ⌀ 115 mm: vhodné pro HT/KG rouru vel. 125. Celková výška: 110 mm.

Hranaté zaústění do kruhového odpadu 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm. Přechod z hranatého na kruhový tvar. ⌀ 98 mm: vhodné pro HT/KG rouru vel. 110. Celková výška: 244 mm. ⌀ 115 mm: vhodné pro HT/KG rouru vel. 125. Celková výška: 250 mm.

Hranatý svod s čistícím otvorem

□ 80, 100, lisovaný profil (1,6 mm). S průběžnou drážkou pro umístění připevňovací svorky.

Sběrač dešťové vody pro hranaté svody

□ 100, vč. plastového připojení; vhodné pro všechny standardní zahradní hadice (⌀ 25 mm | 1ʺ).
