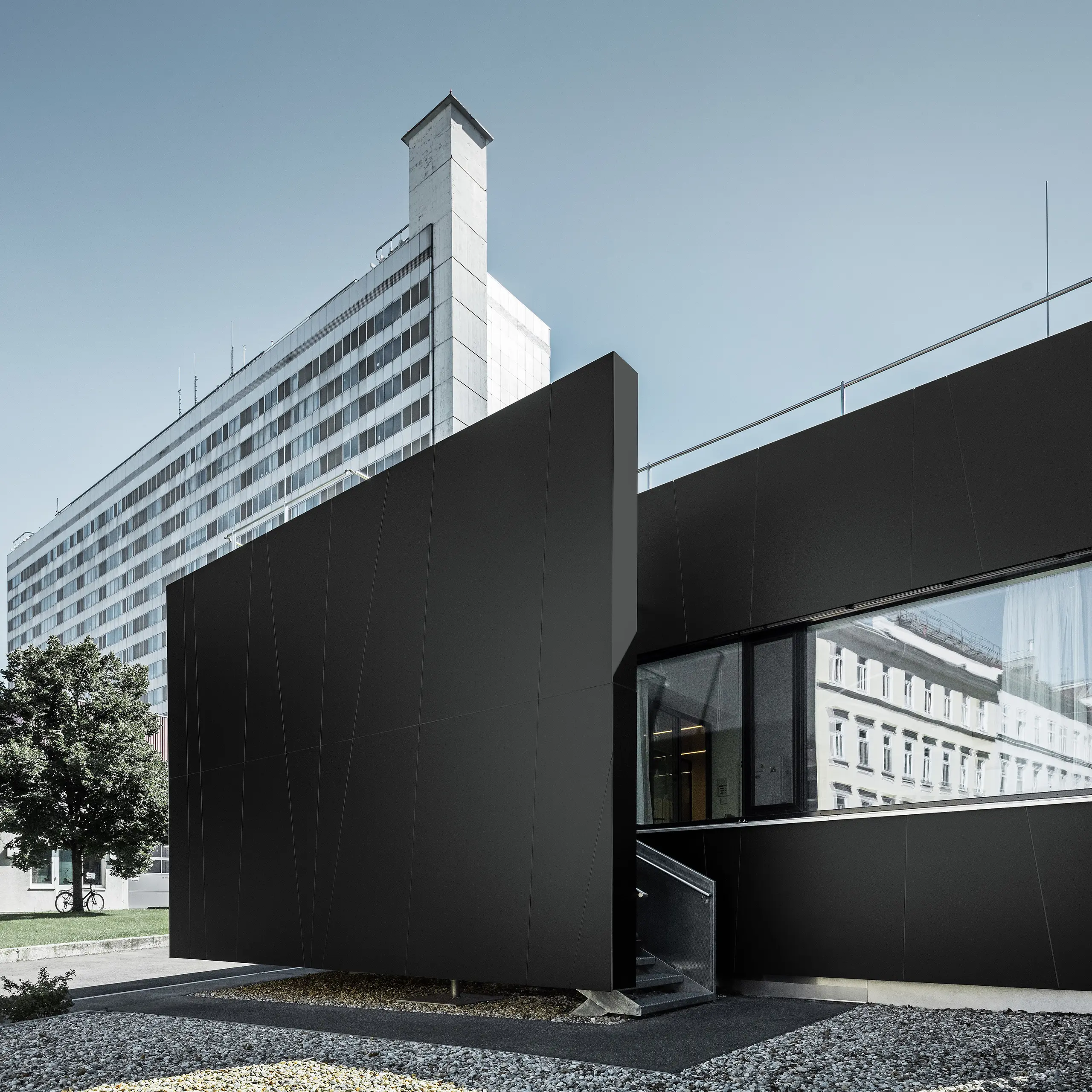

Frontalansicht der zentralen Notaufnahme der Klinik Landstraße in der Juchsgasse in Wien wurde mit PREFABOND Aluminium Verbundplatten in der Farbe schwarzgrau verkleidet.

PREFA kompozitní deska

Pro velké i malé plány: hliníková kompozitní deska PREFABOND umožňuje realizovat nápady opravdu působivě.

+10
pokračovat ve čtení

Hliníková kompozitní deska PREFABOND je ideálním fasádním obkladem jak pro velké, tak i pro malé plochy. Skvěle vypadá a díky speciální kombinaci materiálů je mimořádně stabilní.

Je maximálně odolná vůči korozi i povětrnostním vlivům a vykazuje vysokou ohybovou tuhost a rázovou pevnost. Architektům poskytuje tvůrčí volnost se všemi výhodami zavěšené provětrávané fasády.

PREFABOND se skládá ze dvou hliníkových plechů, které jsou z obou stran natavené na FR jádro (FR= fire retardant - nesnadno hořlavé).
Díky chemickému a současně i mechanickému spojení je toto natavení mimořádně robustní. Hliníková kompozitní deska tak zajišťuje na všech plochách konstantní rovinnost a stabilitu.

Je vhodná pro ztvárnění fasád a další stavební účely:

  • konstrukce zavěšených provětrávaných fasád
  • obložení balkonů

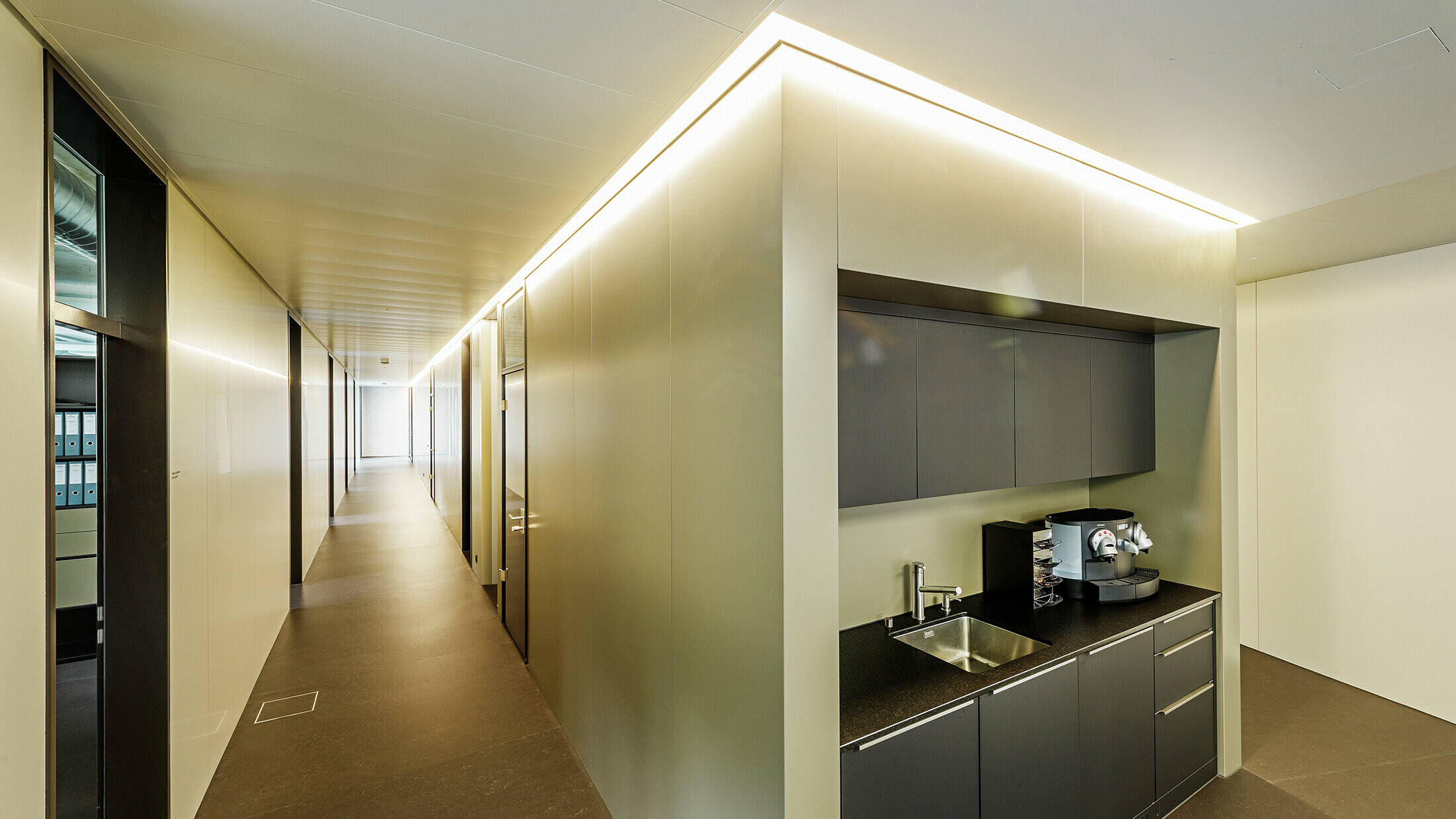

  • vnitřní prostory: výplně dveří, modulární příčky, přepážky

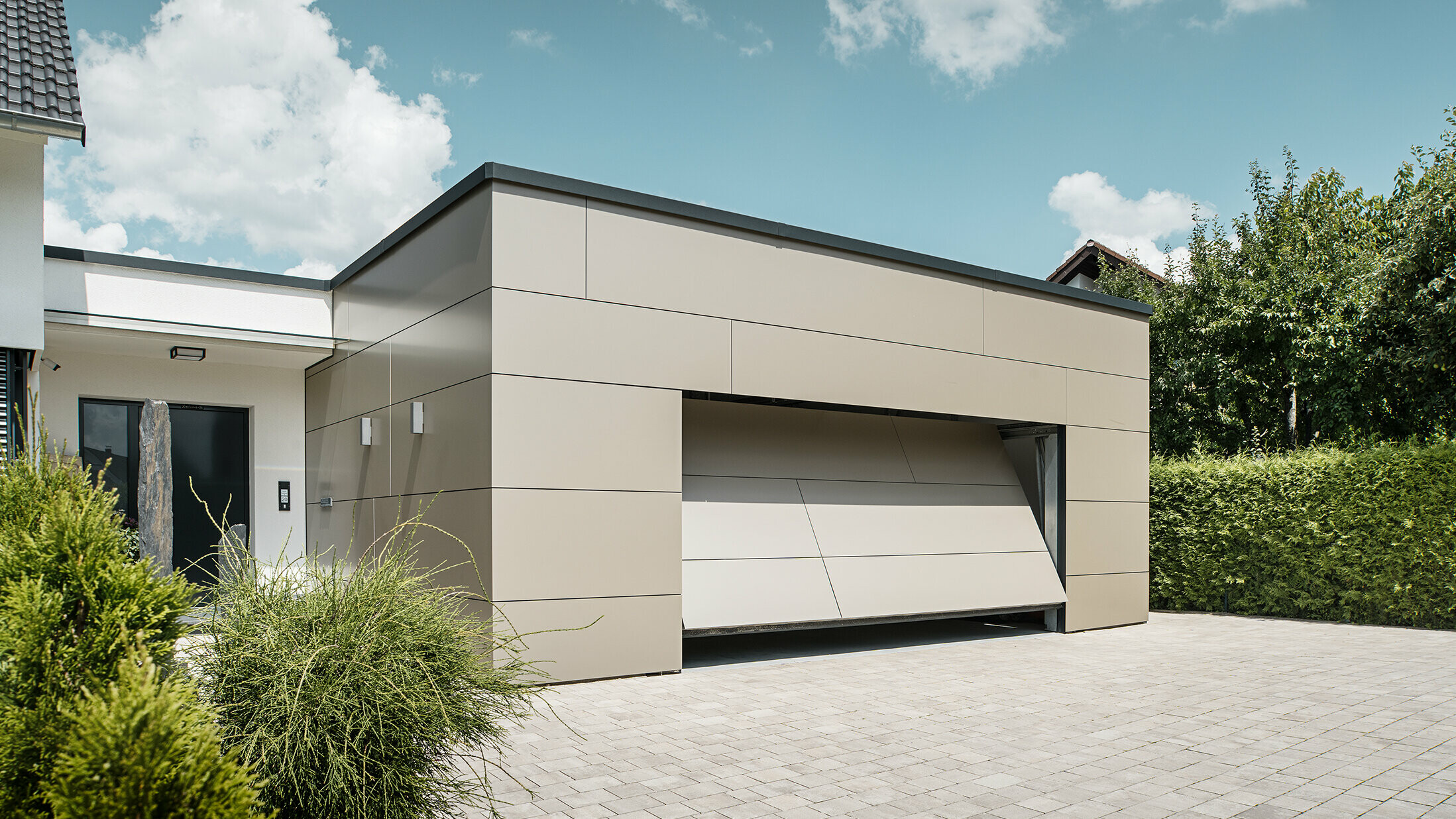

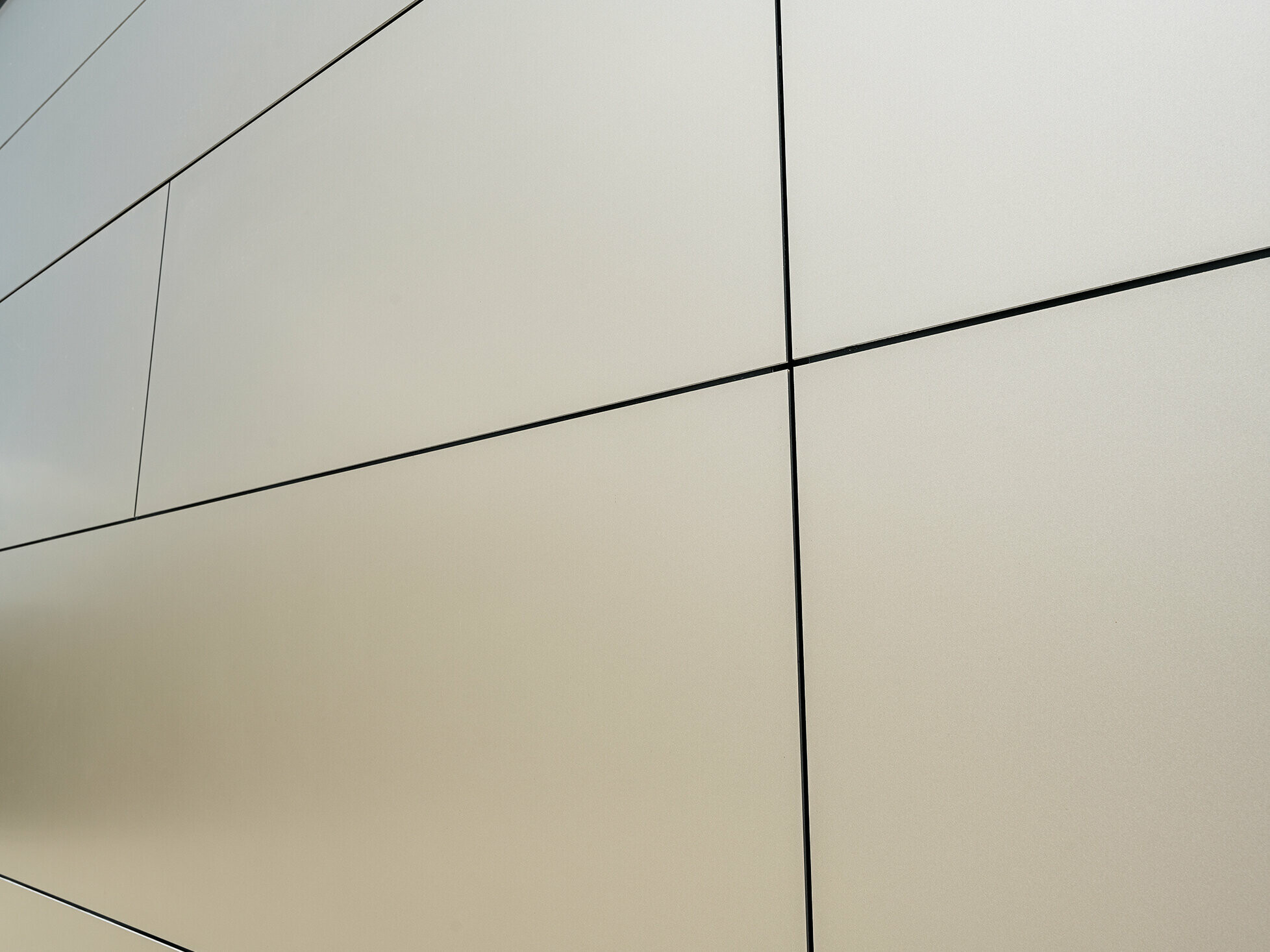

PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

Skladba hliníkové kompozitní desky PREFABOND

  1. hliník lakovaný metodou Coil-Coating (přední strana)
  2. FR jádro (nesnadno hořlavé)*
  3. hliník s ochranným lakem (rubová strana)

*A2 jádro (nehořlavé) na poptání

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Výhody hliníkové kompozitní desky

Ikona pro výhody

Bohatý kompletní systém

Veškeré montážní příslušenství i dodatkový sortiment jsou spolu dokonale sladěné a vše se dodává najednou.

Ikona pro výhody

Mnohostranné použití

Nejen jako fasádní obklad, ale také pro obklady balkonů a použití v interiéru

Ikona pro výhody

Mnoho možností ztvárnění

Individuální velikosti přířezu a možnosti opracování frézováním, vrtáním a ohýbáním (pomocí frézování V drážky) se postarají o originální ztvárnění fasády.

Ikona pro výhody

Bohatý kompletní systém

Veškeré montážní příslušenství i dodatkový sortiment jsou spolu dokonale sladěné a vše se dodává najednou.

Ikona pro výhody

Mnohostranné použití

Nejen jako fasádní obklad, ale také pro obklady balkonů a použití v interiéru

Ikona pro výhody

Mnoho možností ztvárnění

Individuální velikosti přířezu a možnosti opracování frézováním, vrtáním a ohýbáním (pomocí frézování V drážky) se postarají o originální ztvárnění fasády.

Ikona pro výhody

Teplotně odolná

Lze použít pro teploty v rozmezí od –40 do +80 °C.

Ikona pro výhody

Nesnadno hořlavé

FR jádro odpovídá na základě reakce na oheň třídě
B-s1, d0 (dle EN 13501-1). Na vyžádání je možné i jádro A2.

Ikona pro výhody

Nízká hmotnost

7,6 kg/m²

Ikona pro výhody

Teplotně odolná

Lze použít pro teploty v rozmezí od –40 do +80 °C.

Ikona pro výhody

Nesnadno hořlavé

FR jádro odpovídá na základě reakce na oheň třídě
B-s1, d0 (dle EN 13501-1). Na vyžádání je možné i jádro A2.

Ikona pro výhody

Nízká hmotnost

7,6 kg/m²

Mnoho možností opracování
a způsobů montáže desek PREFABOND:
Elegantní, homogenní vzhled

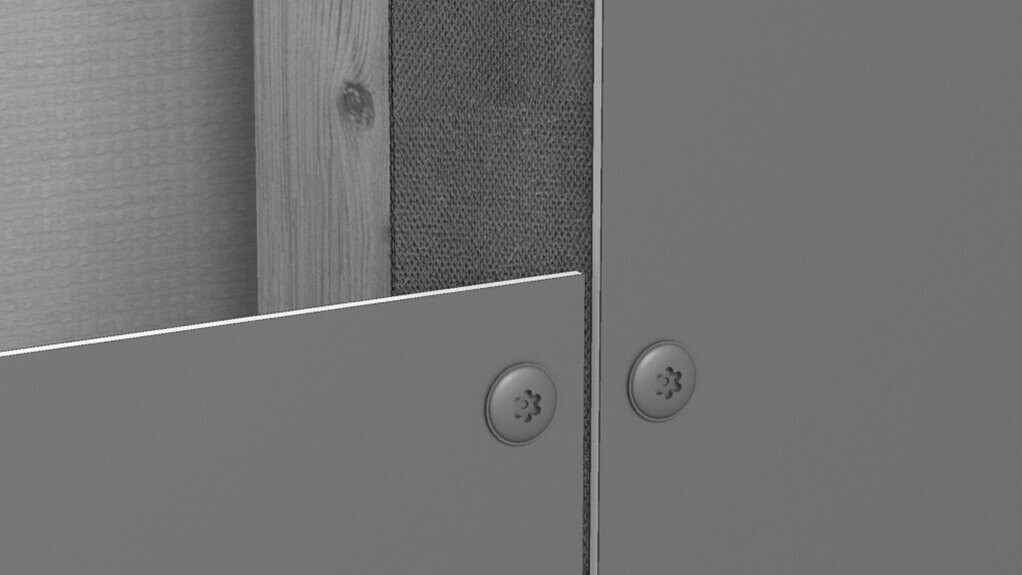

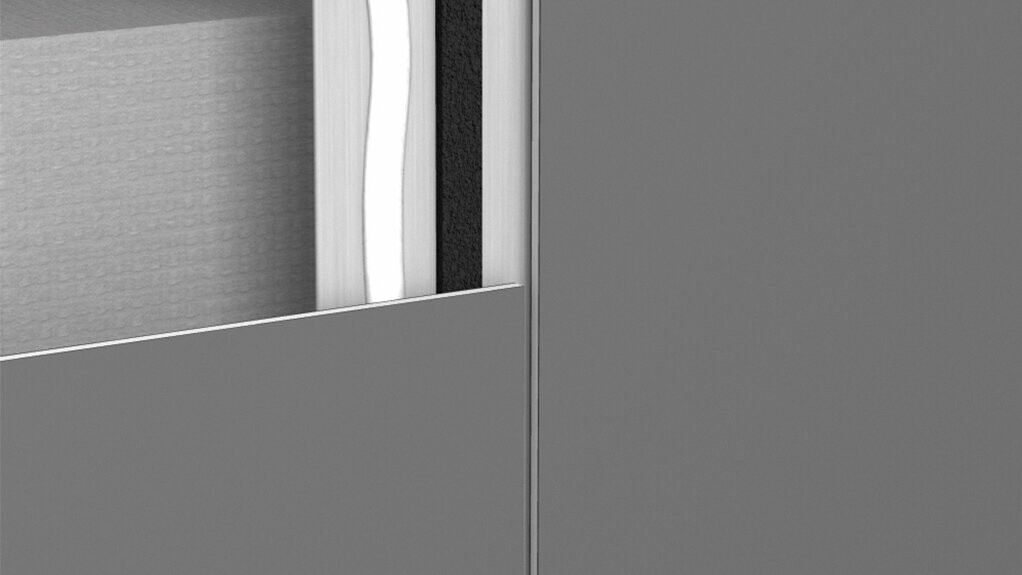

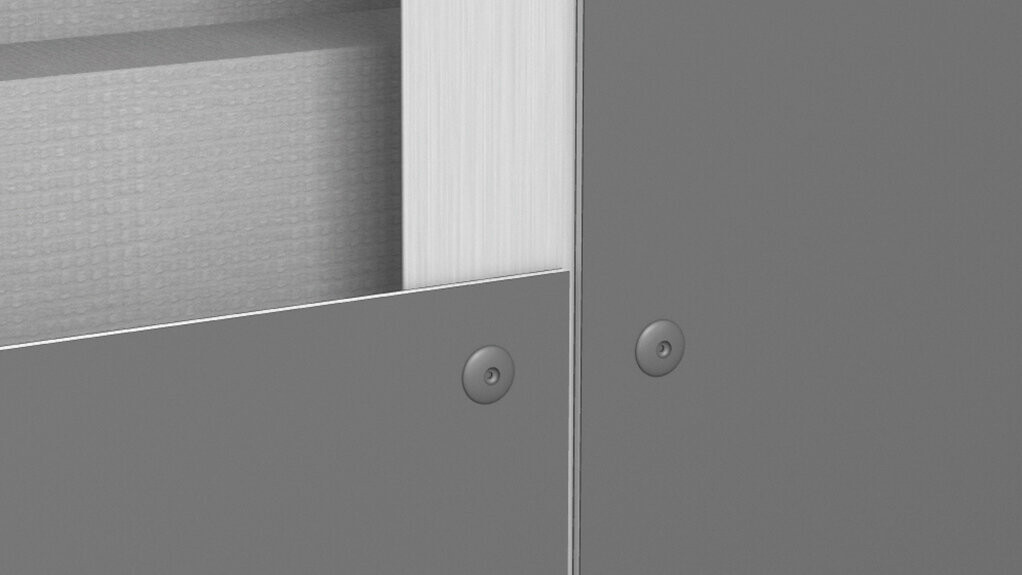

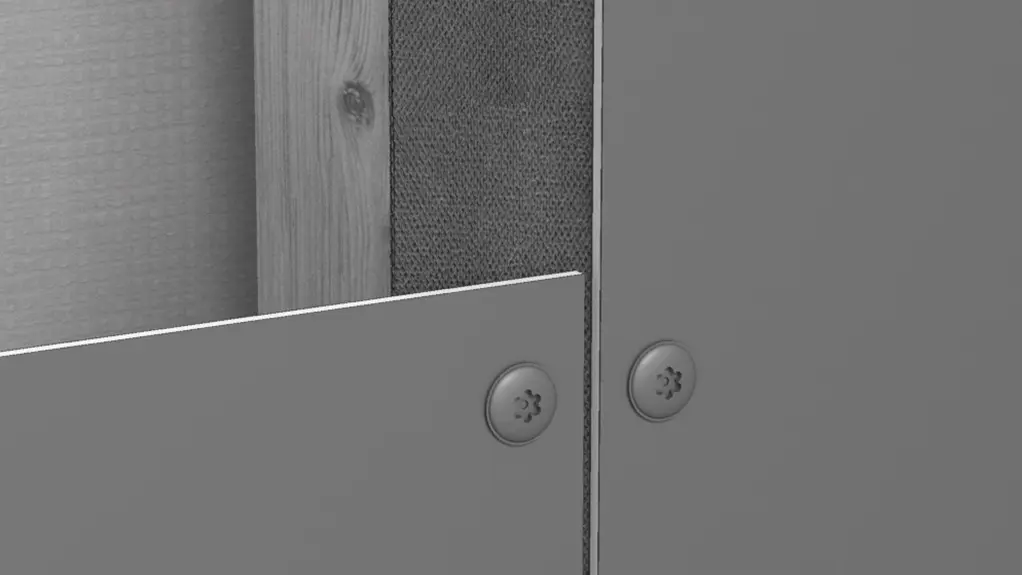

Kompozitní desky je možné kotvit šroubováním, nýtováním nebo lepením.
Výsledkem je elegantní, homogenní vzhled.

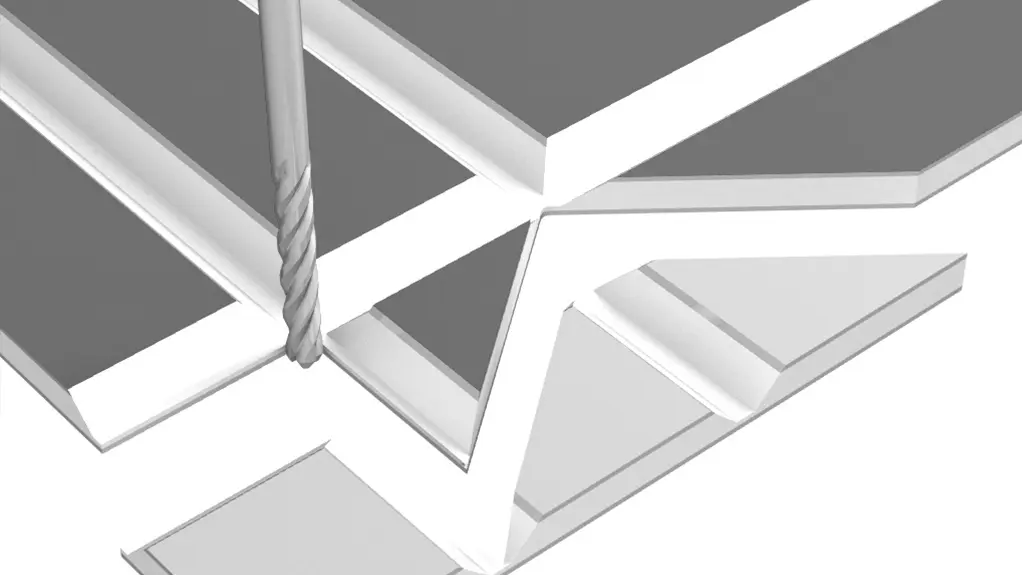

Varianty opracování desek PREFABOND - frézování, vrtání, ohýbání : Kompozitní deska PREFABOND si nechá líbit všechno.

Originální ztvárnění fasády umožňuje také široký výběr barev a individuální velikosti přířezu. Kompozitní desky se uplatní všude tam, kde malé plochy mají udělat velký dojem.

Standardní neopracovaná deska má formát 4.010 × 1.535 mm (využitelný formát je 4.000 × 1.525 mm). Na vyžádání je možné přiříznout různé formáty. Kromě toho se nabízejí variabilní možnosti opracování, např. frézováním, vrtáním nebo ohýbáním. To všechno při velmi malé hmotnosti 7,6 kg/m².

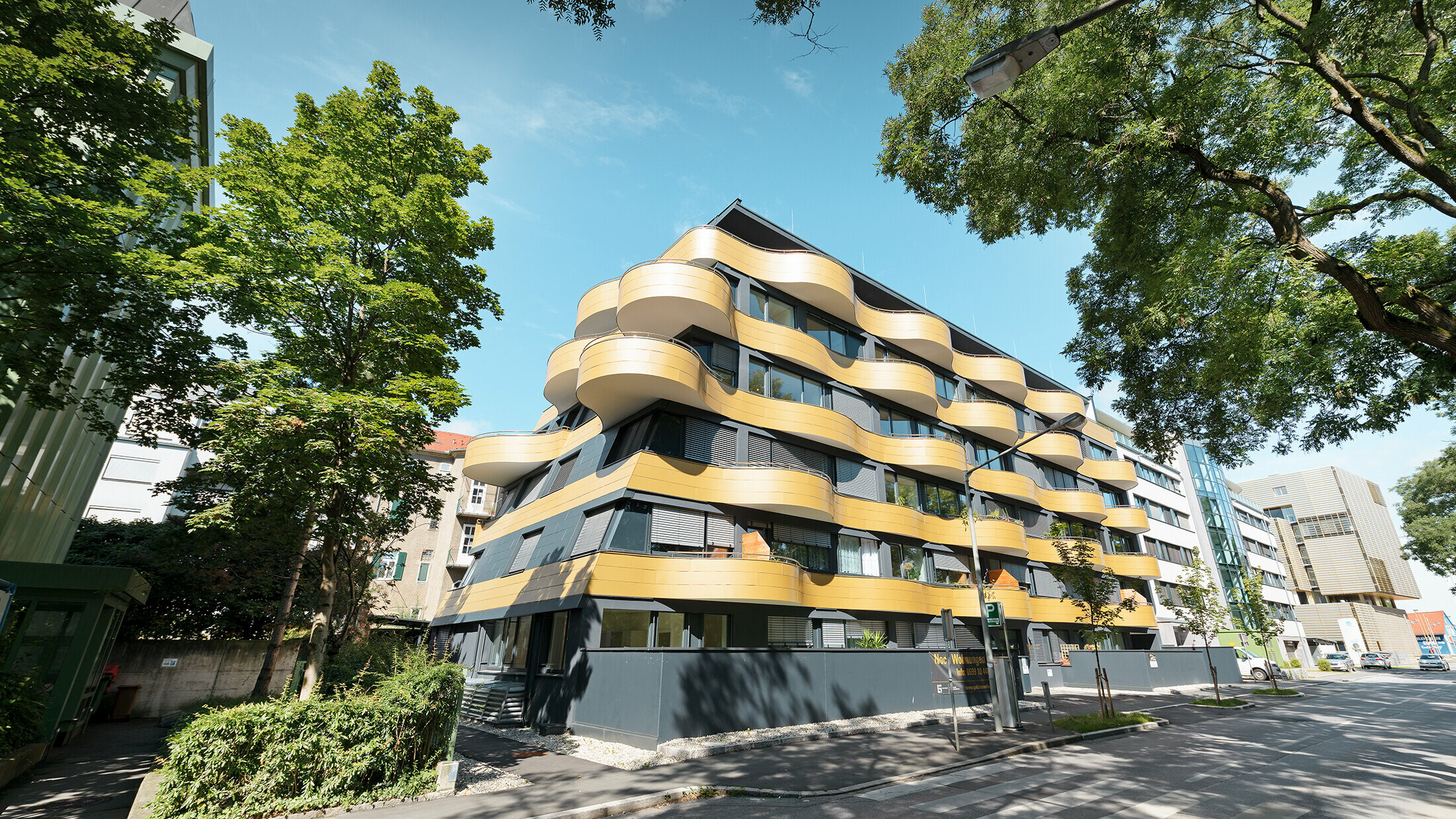

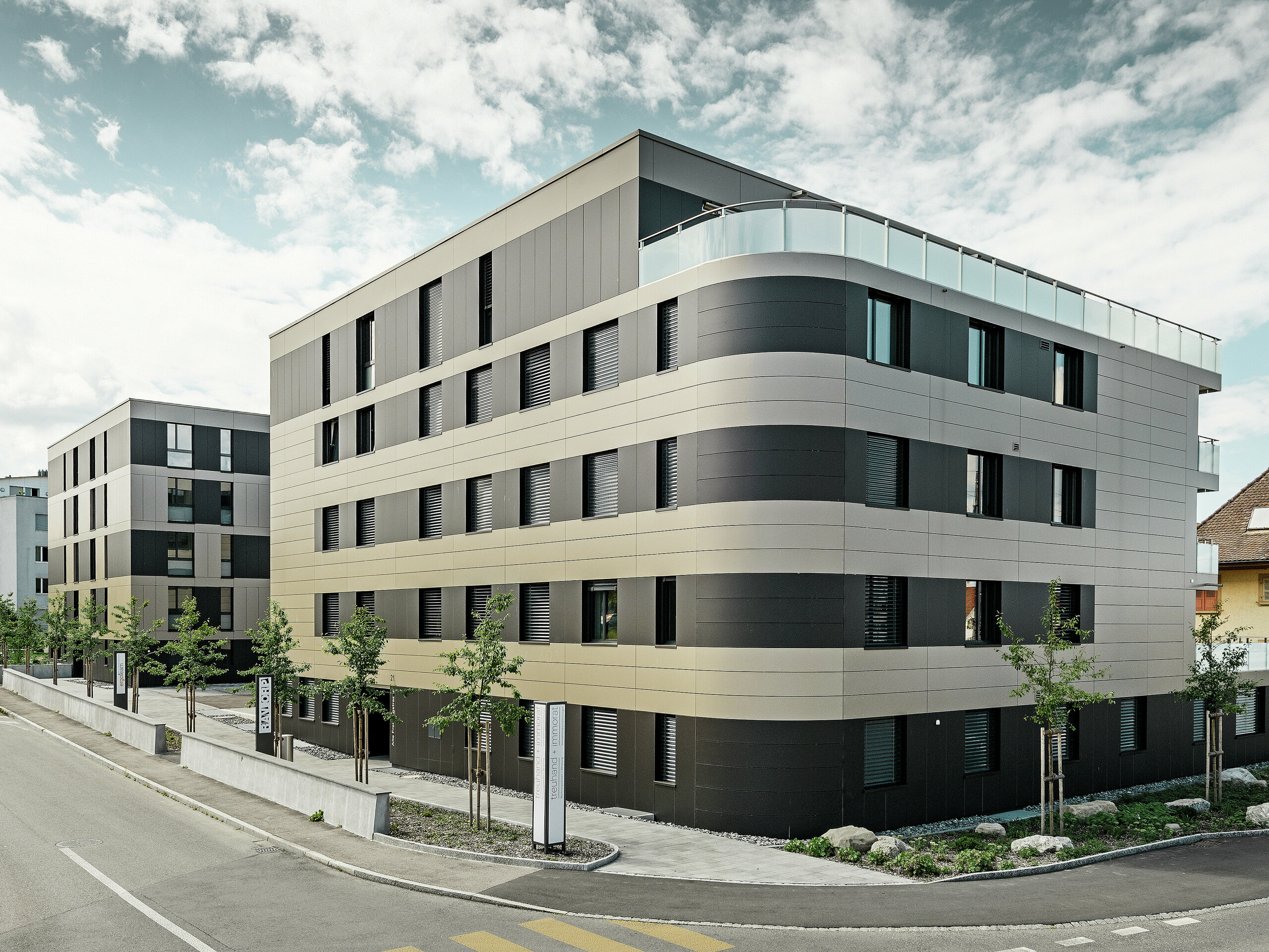

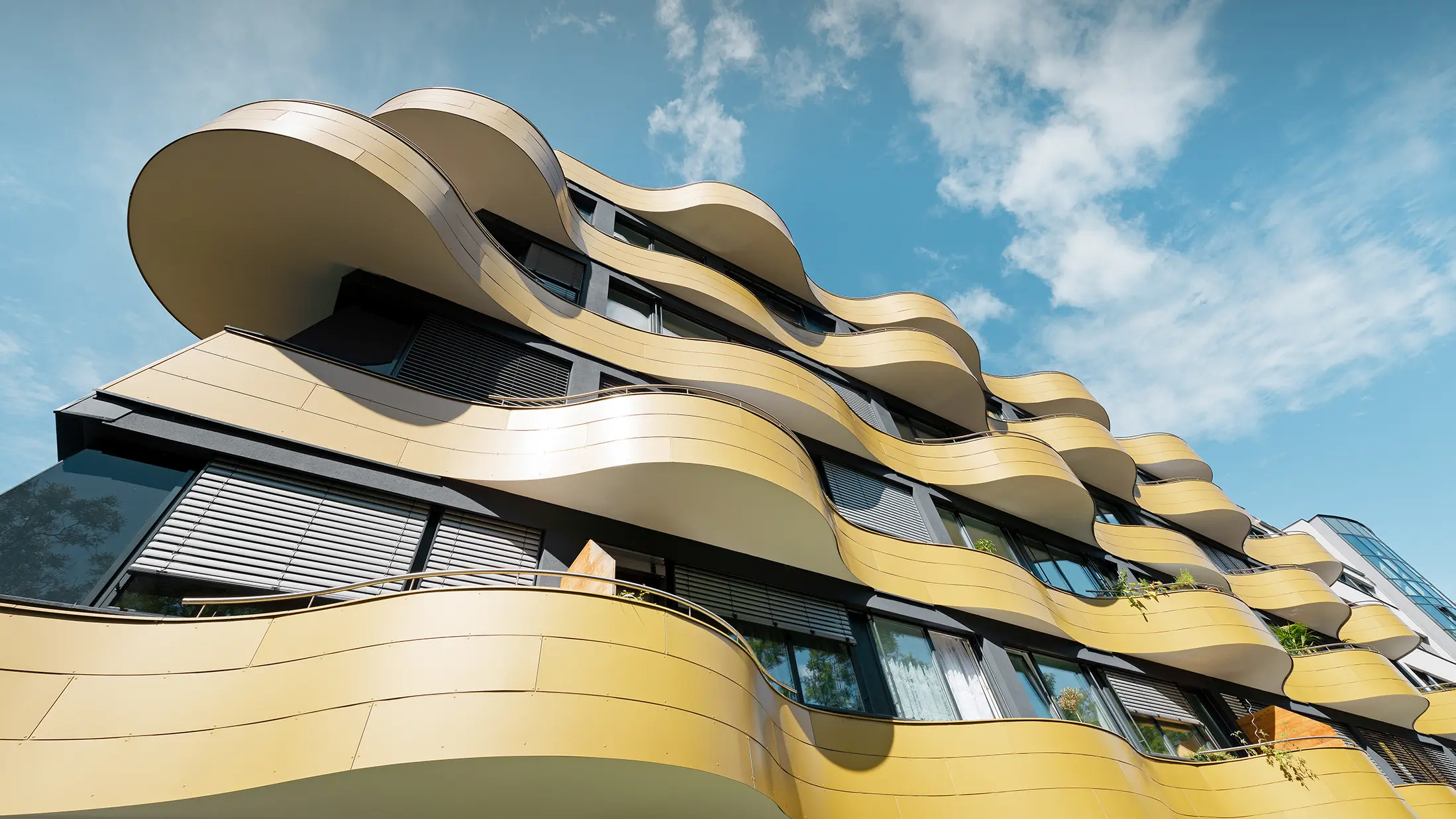

Hliníkové kompozitní desky PREFABOND lze také zakružovat. Tak mohou být např. vytvořeny zaoblené rohy. Desky se ohýbají konvexně nebo konkávně anebo s rovným výběhem.

Firemní budova se zaoblenými vnějšími rohy opláštěná hliníkovými kompozitními panely PREFABOND v bronzové a černošedé barvě

Nesnadno hořlavé

Špičková kvalita pro nejvyšší nároky. Proto má hliníková kompozitní deska PREFABOND standardně
FR jádro (fire retardant = nesnadno hořlavé). FR jádro odpovídá na základě reakce na oheň třídě B-s1, d0 (dle EN 13501-1). Na vyžádání je k dostání i kompozitní deska PREFABOND s jádrem A2 (nehořlavé), které na základě reakce na oheň dle EN 13501-1 odpovídá třídě A2-s1, d0.

Teplotní odolnost

Hliníková kompozitní deska se dokonale osvědčuje v extrémních podmínkách.
Lze ji použít při teplotách od –40 do +80 °C.

Spára pro kompozitní desku

Horizontální nebo vertikální spára pro kompozitní desku chrání spodní konstrukci a může se stát i výrazným optickým efektem fasády. Barvu spáry je možné buď přizpůsobit barvě kompozitních desek, aby celek působil decentně, nebo naopak zvolit světlejší nebo tmavší barvu a spáru tak vizuálně zvýraznit.

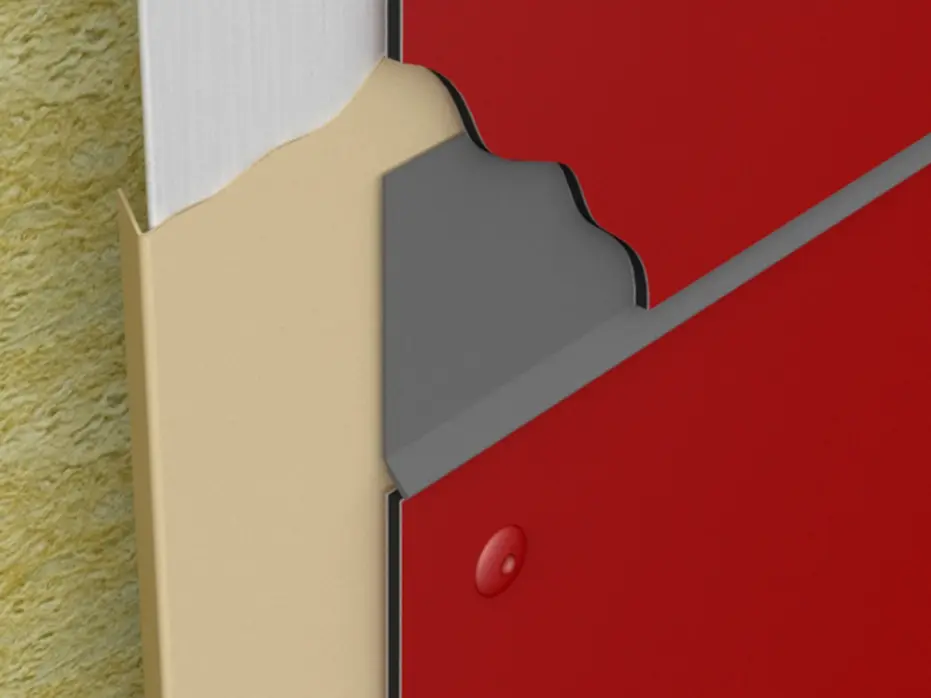

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Tabulka barev hliníkové kompozitní desky

Hliníková kompozitní deska je k dostání v mnoha barvách:

  • zvláštní barvy a stupeň lesku na zakázku na poptání
  • všechny barvy RAL k dostání na poptání (s výhradou zhotovitelnosti)
  • barvy skladem od objednaného minimálního množství 6 m²

Přehled barev (14)

V následující tabulce najdete barvy desek PREFABOND skladem:

barva

označení

~ RAL

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

10 Prefaweiß

P.10 prefa bílá

9002

11 Nussbraun

P.10 oříšková

8019

12 Silbermetallic

stříbrná metalíza

9006

17 Reinweiß

P.10 čistě bílá

9010

17 Reinweiß

čistě bílá

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

20 Rauchsilber

kouřově stříbrná

9007

23 Schwarzgrau

černošedá

7022

44 Anthrazit matt

matná antracitová

7016

45 Bronze

bronzová

7048

47 Patina grau

patina šedá

7042

27 Aluminium gebürstet

kartáčovaný hliník

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
  • Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Moderní obklad Vašeho balkónu

Hliníková kompozitní deska PREFABOND je vhodná také pro obložení balkónu. Kvalitní povrchová úprava chrání desky desítky let před povětrnostními vlivy a takto upravený povrch se navíc vyznačuje mimořádnou barevnou stálostí a odolnosti proti ušpinění. Oboustranně povrchově upravené desky jsou k dostání na poptání s výhradou zhotovitelnost.

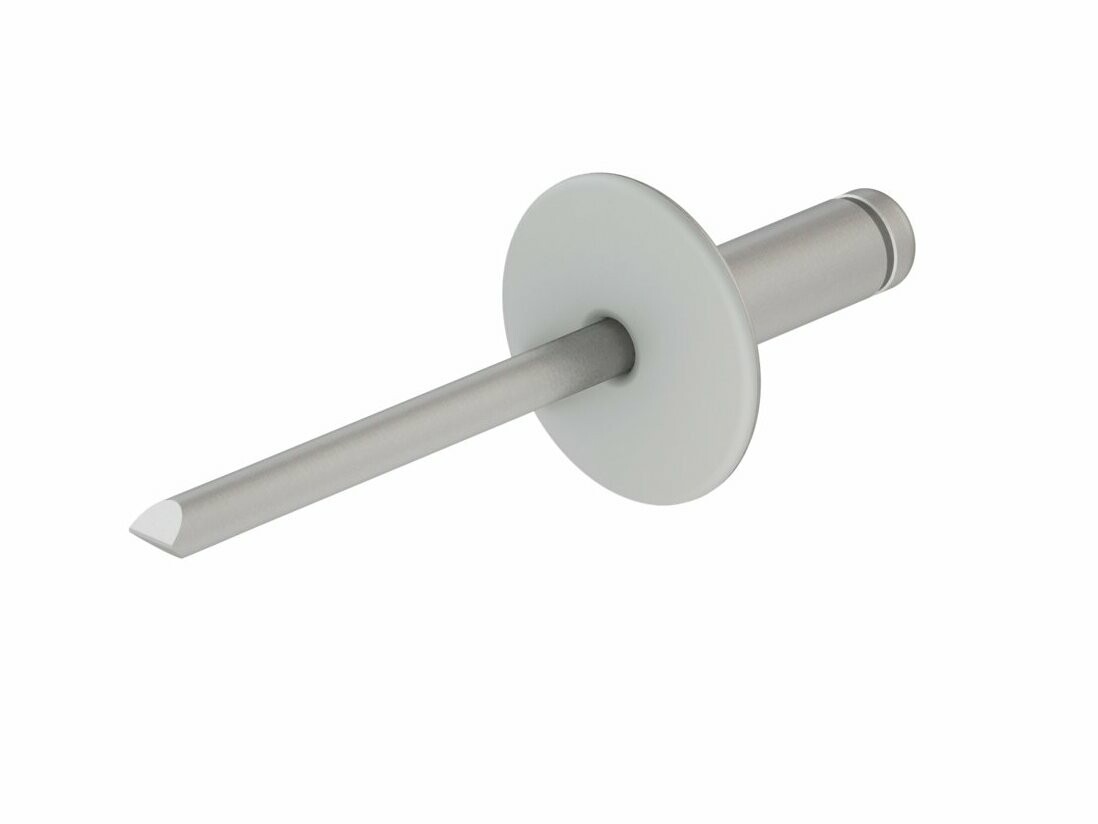

PREFABOND, ale i lisovaný pilový profil nebo profil s vlnou lze k balkónu nebo parapetu perfektně připevnit pomocí nerezového fasádního nýtu o rozměrech 5 × 14 mm
a s průměrem hlavičky 15 mm. Fasádní nýt určený na kotvení obkladových prvků na balkónech je testován v souvislosti se zvýšenými požadavky na bezpečnost proti propadnutí. Spolehlivost byla prokázána nárazovými kyvadlovými zkouškami podle požadavků směrnice ETB (konstrukční součásti chránicí před pádem) a EN 12600:202-11 ve spolupráci s externím zkušebním ústavem.

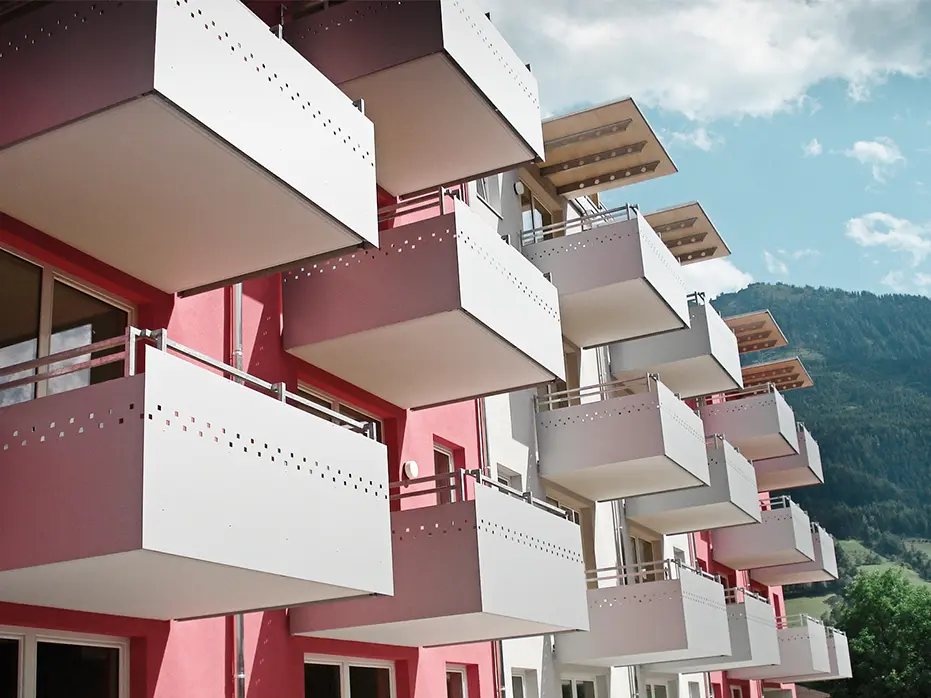

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

Máte ještě nějaké dotazy k hliníkové kompozitní desce PREFABOND?

Fasády PREFA jsou instalovány jako zavěšené odvětrávané fasády. To znamená, že mezi hliníkovým fasádním obkladem a izolací je větrací mezera. V létě se horký vzduch nemůže hromadit za fasádou, protože stoupá odvětrávací mezerou nahoru, je přímo vyháněn ven. V zimě tato konstrukce vytváří tepelnou ochranu, neboť odpor při prostupu tepla v odvětrávacím prostoru se zvyšuje. Toto vyrovnávání teploty v úrovni odvětrávání zajišťuje příjemné vnitřní klima ve všech ročních obdobích.

PREFA nedodává produkty s PE jádrem, naopak v hliníkových kompozitních deskách je kvalitní FR jádro, které je „retardérem hoření“. Materiál s jádrem FR je „těžce hořlavý“ (klasifikace chování při požáru podle EN 13501-1 „B-s1, d0“). Kromě toho jsou hliníkové kompozitní desky PREFA dodávány také s nehořlavým jádrem A2. Podrobnosti k požární klasifikaci fasád PREFA najdete v Informačním letáku PREFA k požární ochraně.

Strach z rezavění je zcela neopodstatněný, protože hliník ani rezavět nemůže. Jestliže se povrch hliníkové fasády PREFA poškodí, vytvoří se na materiálu nová přírodní ochranná oxidová vrstva, která zabraňuje dalšímu narušení. Kvalita a trvanlivost fasády PREFA se proto nemění.

Smyslem konstrukce zavěšené odvětrávané fasády je právě zabránit vzniku vlhkosti. V odvětrávací mezeře mezi izolační vrstvou a fasádním pláštěm trvale proudí vzduch, a tím je regulována vlhkost a zajišťováno suché prostředí. Při správné instalaci se díky stálému větrání pod fasádou plíseň vytvořit nemůže.

Máte-li zájem o hliníkovou fasádu firmy PREFA, doporučujeme Vám využít naši nabídkovou platformu. V online formuláři uvedete všechny údaje týkající se Vašeho projektu. Ty pak budou předány našim registrovaným partnerským firmám (klempířům, pokrývačům, kovomontážníkům apod.) ve Vašem okolí, kteří Vám mohou předložit individuální nabídku pro Vaši novou PREFA fasádu.

Hliníkové fasády PREFA jsou dobře chráněny proti povětrnostním vlivům. Přesto by měly pravidelně kontrolovány a čištěny. Čištěni je snadné a není součástí záruky 40 let na materiál proti zlomu, korozi (rezavění) a škodám způsobeným mrazem.

Technické informace k hliníkové kompozitní desce

Povlak přední strany:

povrchová úprava Coil-Coating - Duragloss® 5000 nebo P.10
exkluzivní nátěr a nově vyvinutý nátěr z vysoce kvalitní polymerové pryskyřice, nabízený v mnoha odstínech. Stupeň odrazivosti je 3 až 80%.

Jádro:

FR jádro (zpomalovač hoření - třída hořlavosti "B-s1, d0" - nesnadno hořlavé)
A2 jádro* (třída hořlavosti "A2-s1, d0"- nehořlavé)
*Pro objektové individuální řešení jádro A2 na poptání.

Povlak rubové strany:

Ochranný lak: Vhodné pro lepení, nabízí dobrou protikorozní ochranu. Šipky na rubové straně udávají směr nátěru. To umožní správné vyrovnání desek To umožní správné vyrovnání metalýzových odstínů na fasádě.s metalýzovými odstíny na fasádě.

Standardní rozměry:

Tloušťka: 4 mm; Šířka: 1535 mm; Délka: 4010 mm

na poptání možnost jiných rozměrů a přířezů jakož i opracování (řezání, frézování, vrtání)

Kotvení:

na dřevěnou spodní konstrukci: přišroubování/přilepení
na hliníkovou spodní konstrukci: přinýtování/přišroubování/přilepení

dle požadavků na statiku

Hmotnost hliníkové laminované desky FR:

4 mm = 7,6 kg/m²


Je tedy 3,4x lehčí než ocel a 1,6x lehčí než čistý hliník.

Klasifikace požární bezpečnosti (aluminiová laminovaná deska FR):

Rakousko (EN 13501) – B-s1-d0
Německo (DIN) – B1
Švýcarsko (VKF) – 5.3

Odolnost vůči teplotám:

Od -50 °C do +80 °C

Lineární tepelná roztažnost:

A = 0,024 mm/m /°C (určeno aluminiovým krycím plechem)

Délková změna při rozdílu teplot 60 °C:

1,4 mm / m

Navrhování & Montáž

Zde najdete ke stažení texty pro výběrová řízení a podrobnosti k hliníkovým kompozitním deskám. Montážní příručku PREFABOND, pokyny pro montáž kompozitní desky na dřevěnou spodní konstrukci, podklady pro projektování fasády, montážní příručku pro obklady balkónů i dotazník ke kompozitní desce naleznete v sekci Servis (pouze pro partnerské firmy - mějte připravená svá přístupová data).

Hliníková kompozitní deska - příslušenství

Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy).

Doplňkový fasádní svitek povrch hladký

1.100 mm, 1.200 mm

Fasádní nýt hliníkový

5×14 mm, průměr hlavy: 16 mm. Rozsah spojování: 5,5–9,0 mm.

Fasádní nýt nerezový

5×14 mm, průměr hlavy: 15 mm. Rozsah spojování: 4,0–9,5 mm.

Fixovací podložka pro pevný bod

K redukci vyvrtaného otvoru z ⌀ 9,5 mm na ⌀ 5,1 mm.

Plochá nýtovací špička pro fasádní nýt hliníkový

Pro montáž hliníkových kompozitních desek PREFABOND. Vnější průměr: 49 mm

Plochá nýtovací špička pro fasádní nýt hliníkový

Pro montáž hliníkových kompozitních desek PREFABOND, vnější průměr 49 mm

Jednoruční pérový vrtací přípravek

průměr otvoru: – 9,5 mm (hliníková kompozitní deska) – 5,1 mm (spodní konstrukce)

Speciální vrták pro spodní konstrukce

Náhradní vrták k jednoručnímu pérovému vrtacímu přípravku. Materiál: rychlořezná ocel (HSS). Ø 5,1 × 85 mm

Přípravek pro předvrtání kotvících otvorů pro spodní konstrukce

průměr otvoru: – 9,5 mm (hliníková kompozitní deska) – 5,1 mm (spodní konstrukce)

Fasádní vrut

4,8 × 30 mm, vč. těsnicí podložky, Ø 4,8×30 mm, průměr hlavy 16 mm

Fasádní vrut do hliníkové spodní konstrukce

5,5 × 25 mm, Ø 11 × 4 mm, průměr hlavy 16 mm

Fixační vložka pro fasádní vrut (do hliníkové spodní konstrukce)

Ø 11 × 4 mm, k redukci vyvrtaného otvoru z 11 mm na 5,8 mm

Posuvná vložka pro fasádní vrut (do hliníkové spodní konstrukce)

Ø 11 × 4 mm, k redukci vyvrtaného otvoru z 11 mm na 8,4 mm

EPDM těsnící páska

70 × 0,75 mm, 135 × 0,75 mm. Pro ochranu spár kompozitních desek na dřevěné spodní konstrukci.

Speciální vrták pro spodní konstrukce

Ø 3,3 mm, DIN 338

Přípravek pro předvrtání kotvících otvorů pro dřevěné spodní konstrukce

Ø 9,5 (hliníková kompozitní deska), Ø 3,3 (spodní konstrukce)

F-Profil pro PREFABOND

3.000 mm

U-Profil pro PREFABOND

3.000 mm

90° fréza na V drážky

Pro opracování desek PREFABOND s FR jádrem

135° fréza na V drážky

Pro opracování desek PREFABOND s FR jádrem.

Stupňový vrták

Pro opracování desek PREFABOND s FR jádrem a předvrtání kovové spodní konstrukce. ⌀ 9,5×5,1 mm

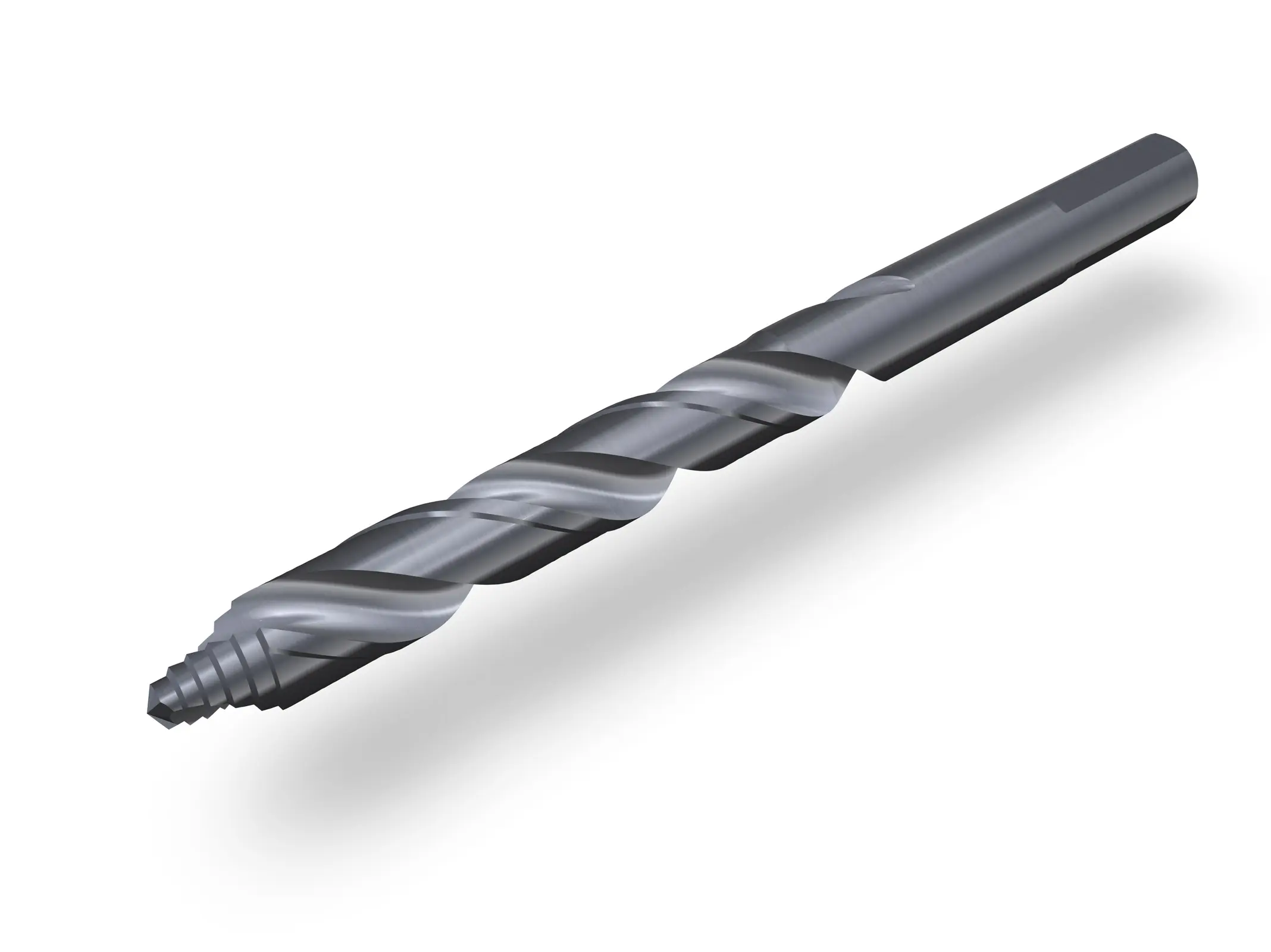

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Spirálový vrták HSS Smart Step

Spirálový vrták pro PREFABOND, pro vysoce přesné, kruhové otvory u ručního použití.

Těsnící podložka

Ø 14 × 4 mm, k vycentrování a utěsnění kotvícího vrutu pro hliníkové kompozitní desky PREFABOND na dřevěné spodní konstrukce.

Hloubkový doraz pro stupňový vrták

Pro vymezení hloubky vrtání stupňovým vrtákem, Ø 9,5 × Ø 5,1 mm.

Rukojeť

Typ S/E, pro přímé vložení strhávače hran ⌀ 3,2 mm. Pro opracování desek PREFABOND.

Strhávač hran

S10/E100, Ø 3,2 mm; Ø 3,2 mm; pro opracování desek PREFABOND.

Bit LT-XT Tool TX 25

Pro šroubování fasádních šroubů (průměr hlavy 16 mm) do hliníkové spodní konstrukce

Vyřezávač fólie

Vyřezávač fólie pro pevné body (⌀ 5,1 mm). Vyřezávač fólie pro posuvné body (⌀ 9,5 mm).

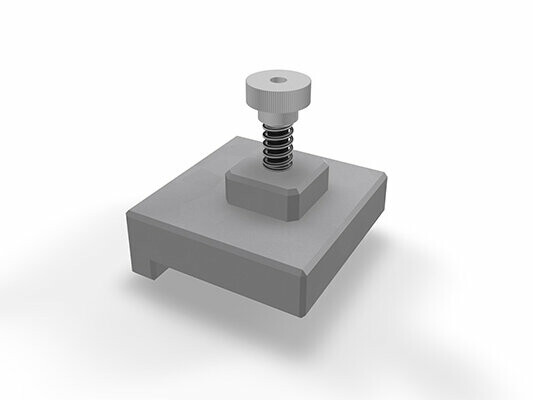

Montážní pomůcka pro PREFABOND

Šířka spár: 8 mm nebo 10 mm. Vhodná pro podélnou a příčnou spáru. Doporučené minimální množství 3 ks.

Přísavka a matka

Šířka spár: 8 mm nebo 10 mm. Vhodná pro podélnou a příčnou spáru. Doporučené minimální množství 3 ks.
