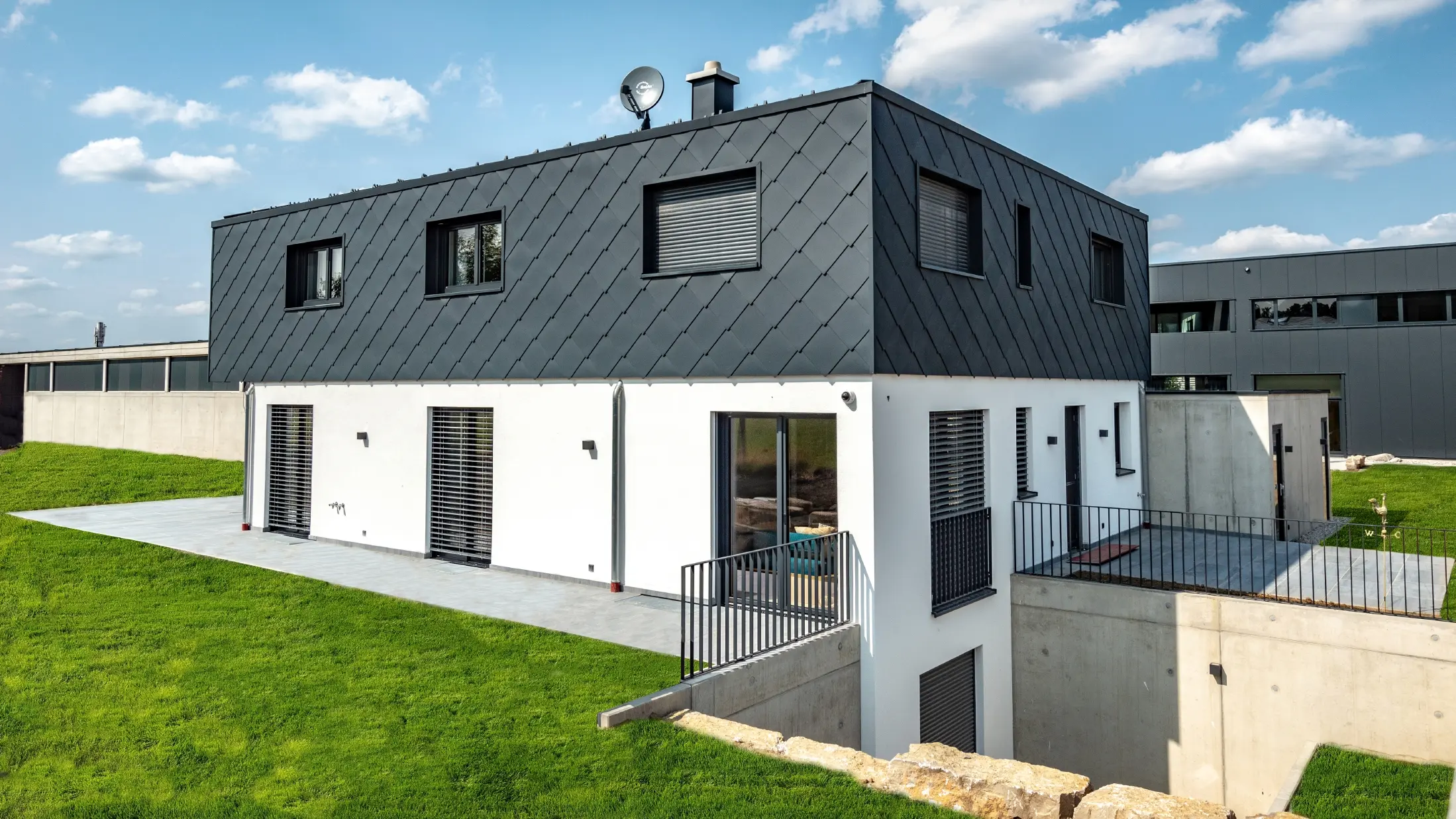

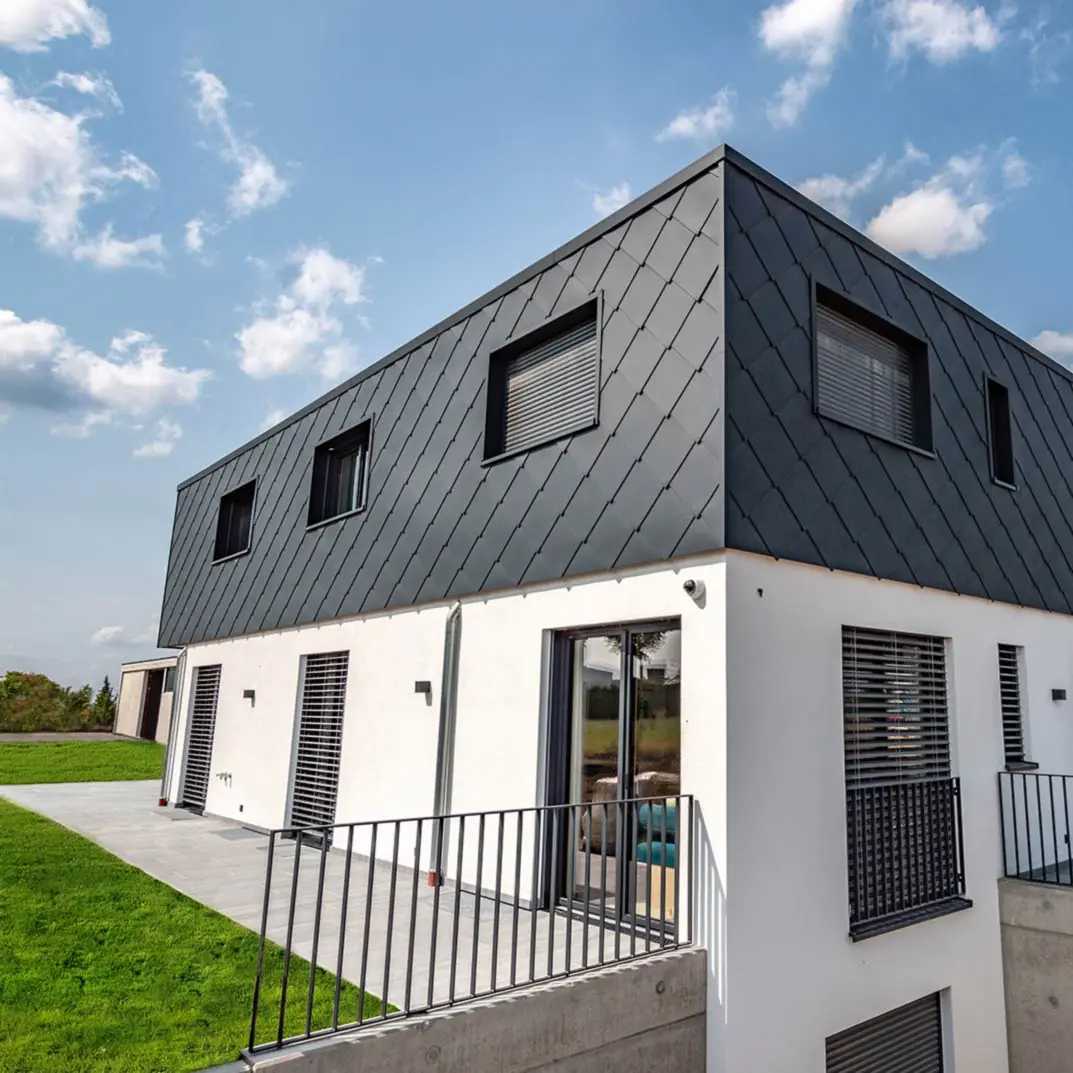

Moderní novostavba s plochou střechou - fasáda horního patra je obložena hliníkovými PREFA fasádními šablonami 44 × 44 v antracitové barvě. Spodní část fasády je bíle omítnuta.

Fasádní šablona 44 × 44

Fascinující tvary šablon: Velkorysý formát 44 × 44 cm propůjčuje osvědčenému “šupinovému” povrchu překvapující akcenty.

+8
pokračovat ve čtení

Vynořují se překvapující akcenty

PREFA Fasádní šablona ve velkorysém formátu 44 × 44 cm propůjčuje osvědčenému “šupinovému” povrchu překvapující akcenty. Fascinující tvar šablony umožňuje realizaci fasád v moderně strukturovaném pojetí, které podtrhuje celkovou kvalitu projektu a z každé budovy učiní unikát s vlastním charakterem. Díky integrovanému upevnění lze fasádní prvky montovat rychle a cenově výhodně.

  • Opticky vyladěný design
  • Nový montážní systém – integrovaná upevňovací lišta umožňuje rychlou pokládku
  • Optimalizace systému
  • K dispozici v 10 standardních odstínech

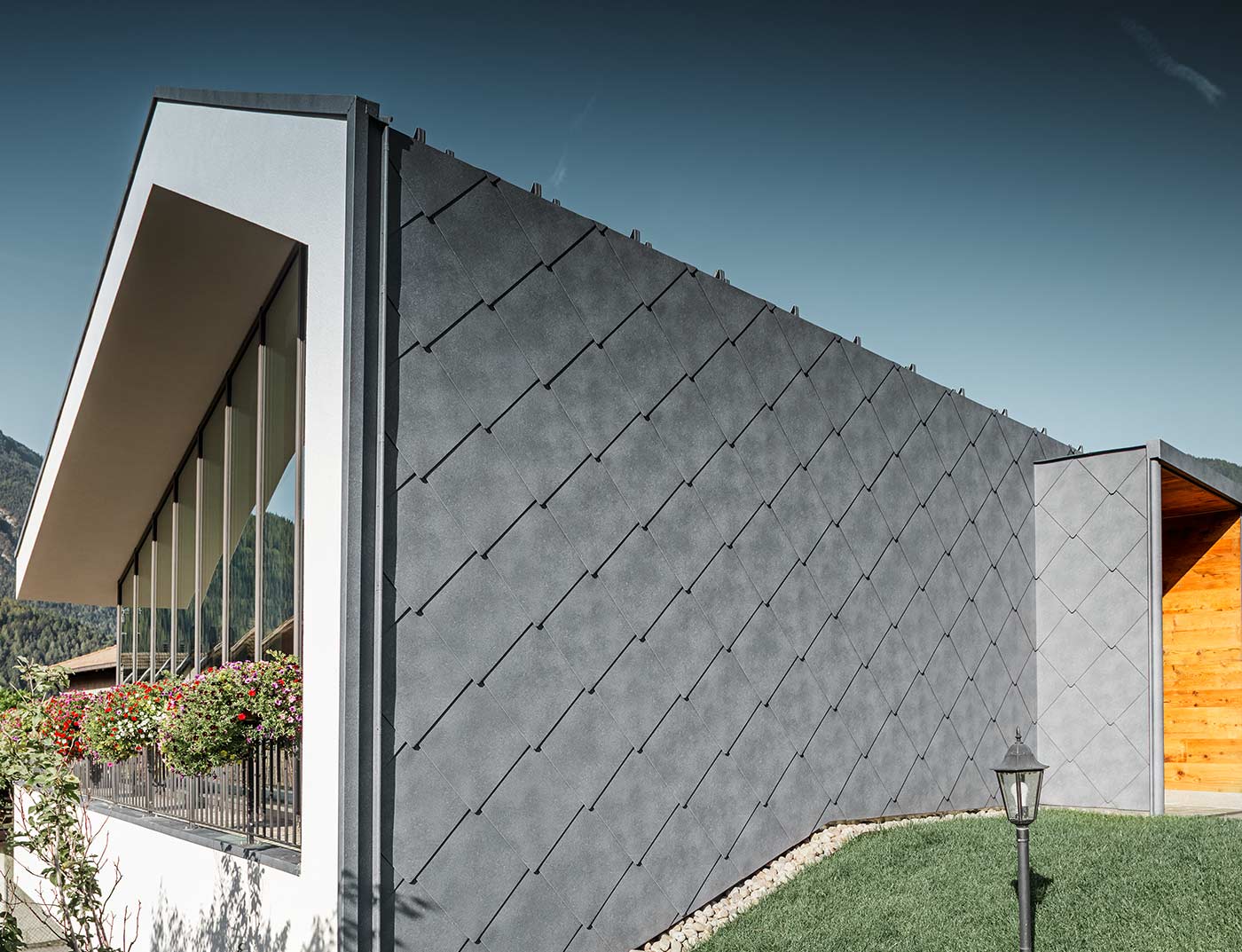

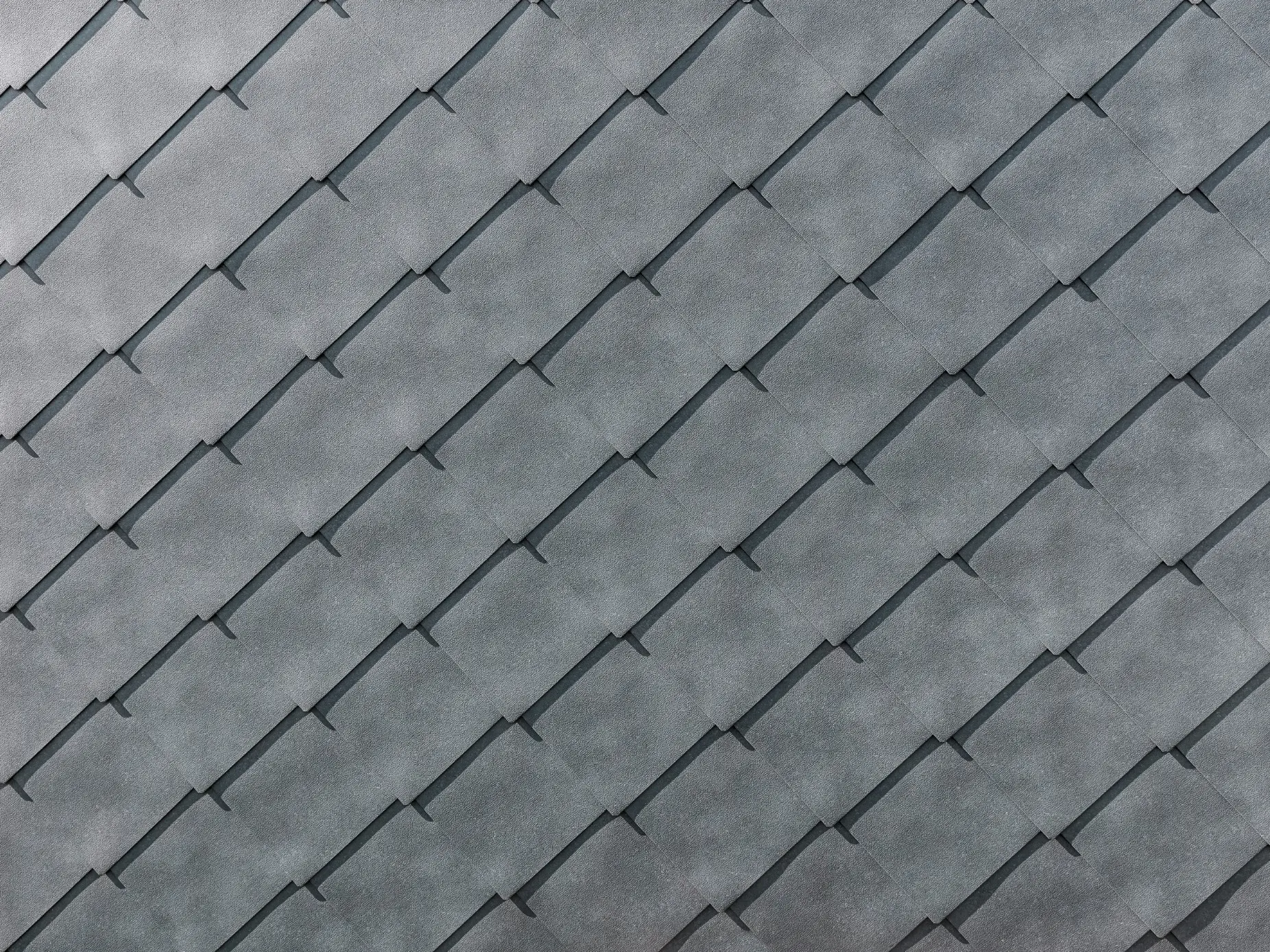

Detailaufnahme der PREFA Aluminium Wandrauten 44 × 44 in P.10 Steingrau

Přehled barev (12)

Produkt je nabízený v následujících odstínech

barva

označení

~ RAL

01 Braun

P.10 tmavě hnědá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

04 Ziegelrot

P.10 cihlově červená

8004

05 Oxydrot

P.10 tmavě červená

3009

06 Moosgrün

P.10 mechově zelená

6005

07 Hellgrau

P.10 světle šedá

7005

10 Prefaweiß

P.10 prefa bílá

9002

11 Nussbraun

P.10 oříšková

8019

12 Silbermetallic

stříbrná metalíza

9006

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

43 Steingrau

P.10 břidlicová

7031

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Barvy z PREFA Siding P.10 břidlicová, P.10 písková, P.10 patina zelená, dub přírodní, patina šedá, ořech tmavý a dub šedý dále odpovídají přirozenému uspořádání barev, které se skládá z více barevných odstínů.
  • Svitky & plechy přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Fasádní šablona 44 × 44 – Technické informace

Materiál

barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating

Rozměry

437 × 437 mm v položené ploše (cca 5 ks/m²)

Hmotnost

cca 2,6 kg/m²

Spodní konstrukce*

na plné bednění (min. 24 mm)*

* Nutno zohlednit platné národní technické normy a pravidla.

Připevnění

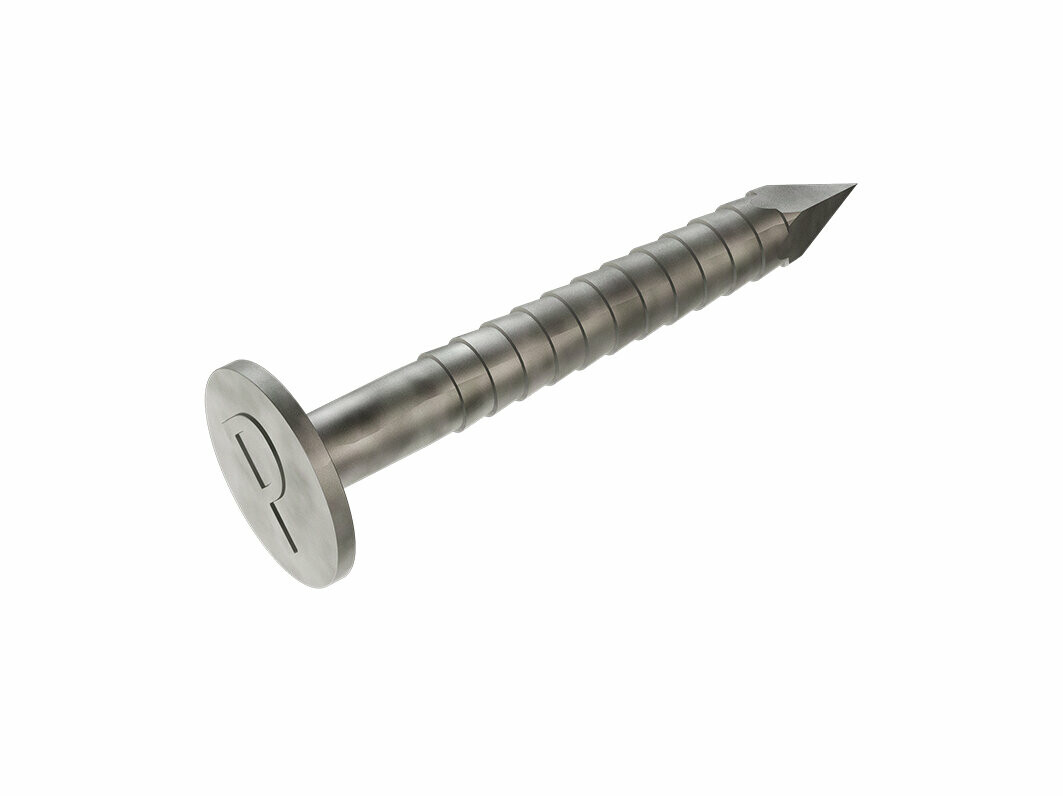

přímé, 4 PREFA vroubkované hřebíky na každou fasádní šablonu 44×44 (tzn. 20 PREFA vroubkovaných hřebíků na m²)

Fasádní šablona 44×44 – plánování a aplikace

Zde naleznete další informace o produktu ke stažení.

Upozornění: Soubory .DWG a .DXF lze stáhnout po kliknutí pravým tlačítkem a po volbě „Uložit odkaz ...".

Příslušenství

Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy).

Startovací šablona 44 × 44 povrch stucco

Vč. vroubkovaných hřebíků (2,8/25). 1 m²=5,2 ks=2,6 kg.

Ukončovací (hřebenová) šablona 44 × 44

Vč. upevňovacího materiálu. Spotřeba: 1,48 ks/m.

Podkladní pás z hliníku

Pro fasádní šindele, fasádní šablony a FX.12, vč. vroubkovaných hřebíků (2,8/25), předvrtané otvory.

Upevňovací prostředek (hliníkový šroub)

Speciální vrut (upevňovací prostředek) do hliníkové spodní konstrukce s tvrzeným ocelovým hrotem (na obrázku s červeným hrotem)

Upevňovací prostředek (ocelový šroub)

"Speciální vrut (upevňovací prostředek) do ocelové spodní konstrukce s tvrzeným ocelovým hrotem (na obrázku s červeným hrotem)"
