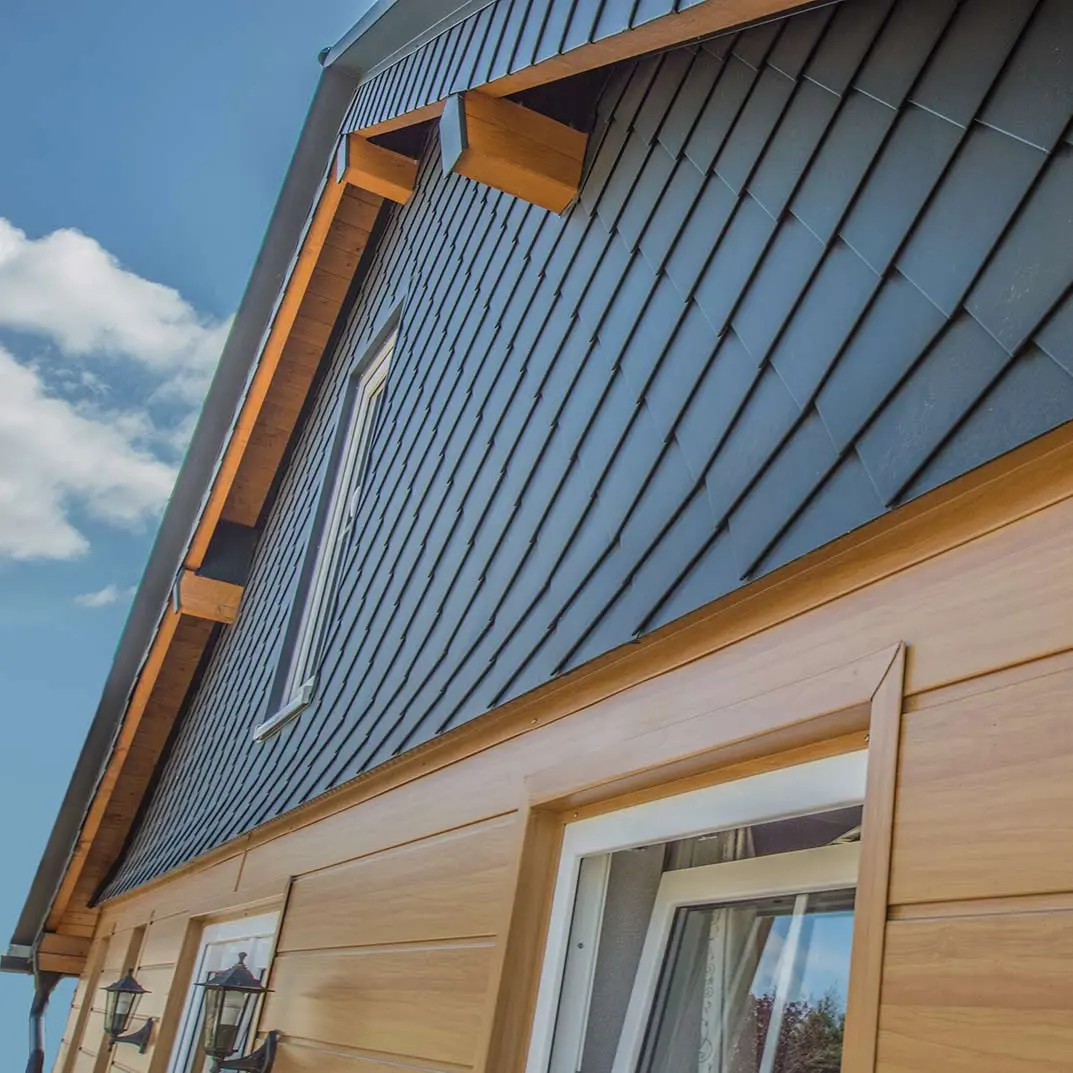

Ztvárnění fasády za použití PREFA Sidings v designu světlé dřevo a obklad štítu PREFA fasádními šablonami 20 × 20 v antracitové barvě.

Fasádní šablona 20 × 20

Ideální pro sanace štítů, vikýřů, komínů a zejména pro maloformátové obklady fasád.

+9
pokračovat ve čtení

Tradice se potkává s modernou: Nová fasádní šablona 20x20 PREFA byla vyvinutá pro tradiční fasády z maloformátových prvků. Fasádní šablona, vyráběná z lehkého aluminia, je ideální pro sanace vikýřů, štítů a obkladů komínů.

Přehled barev (13)

Produkt je nabízený v následujících odstínech

barva

označení

~ RAL

01 Braun

P.10 tmavě hnědá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 černá

9005

04 Ziegelrot

P.10 cihlově červená

8004

05 Oxydrot

P.10 tmavě červená

3009

06 Moosgrün

P.10 mechově zelená

6005

07 Hellgrau

P.10 světle šedá

7005

08 Zinkgrau

P.10 zinkově šedá

7030

10 Prefaweiß

P.10 prefa bílá

9002

11 Nussbraun

P.10 oříšková

8019

12 Silbermetallic

stříbrná metalíza

9006

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavě šedá

7043

43 Steingrau

P.10 břidlicová

7031

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty.
  • Přírodní hliník: Na změny vzhledu povrchuv důsledku zpracování a přírodních vlivů se nevztahuje záruka.Věnujte pozornost informačnímu listu.
  • U metalických barev se mohou vyskytovat barevné rozdíly.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Fasádní šablona 20×20 – Technické informace

Materiál

barevný legovaný hliník, tloušťka 0,7 mm, povrchová úprava Coil-Coating

Hmotnost

cca 2,8 kg/m²

Rozměry

200×200 mm v položené ploše (25 ks/m²)

Spodní konstrukce*

na plné bednění (min. 24 mm)

* Nutno zohlednit platné národní technické normy a pravidla.

Připevnění

přímé, 1 PREFA vroubkovaný hřebík na každou fasádní šablonu 20 × 20 (tzn. 25 PREFA vroubkovaných hřebíků na m²)

Technický obrázek

Technický obrázek

Fasádní šablona 20x20 – Plánování a aplikace

Zde naleznete další informace o produktu ke stažení.

Upozornění: Soubory .DWG a .DXF lze stáhnout po kliknutí pravým tlačítkem a po volbě „Uložit odkaz ...".

Příslušenství

Startovací šablony 20 × 20 povrch stucco

Bez upevňovacího materiálu. Spotřeba: 3,2 ks/m.

Podkladní pás z hliníku

Pro fasádní šindele, fasádní šablony a FX.12, vč. vroubkovaných hřebíků (2,8/25), předvrtané otvory.

Upevňovací prostředek (kovový šroub) pro Siding do hliníkového roštu

Rozměry 4,8×19 mm, průměr hlavy: 12 mm. K upevnění Siding na hliníkový rošt (L nebo T profil).

Befestigungsmittel (Stahlschraube)

Spezialschraube für Stahl-Unterkonstruktionen, mit gehärteter Bohrspitze (rote Spitze nur zur Veranschaulichung)
