Pomocí PREFA montážního systému k solárním panelům můžete fotovoltaické zařízení bezpečně ukotvit na PREFA střešní systém, ať už jste jako krytinu pro svou střechu zvolili maloformátový výrobek (např. falcovanou střešní tašku, nebo střešní panel FX.12) či krytinu PREFALZ se stojatou drážkou.
PREFA svým sortimentem solárních výrobků nabízí sofistikovaný systém, perfektně sladěný s PREFA hliníkovou střešní krytinou. Ve srovnání s mnoha jinými druhy upevnění fotovoltaických modulů zůstává při použití originálního PREFA montážního systému k solárním panelům zachována funkčnost a životnost PREFA střešní krytiny. Stálý vývoj zajišťuje, že FV montážní systém vždy odpovídá nejnovějšímu stavu techniky.
Výhody PREFA montážního systému k solárním panelům
Dlouhá životnost
dlouhé zachování hodnoty
Nejvyšší PREFA kvalita
díky plošné síti montážních partnerů
Montážní systém
pro všechny PREFA střešní produkty
Snadná a rychlá montáž
Montáž provede standardním nářadím proškolený řemeslník z Vašeho okolí.
Dlouhá životnost
dlouhé zachování hodnoty
Nejvyšší PREFA kvalita
díky plošné síti montážních partnerů
Montážní systém
pro všechny PREFA střešní produkty
Snadná a rychlá montáž
Montáž provede standardním nářadím proškolený řemeslník z Vašeho okolí.
Poradenství a odborný výpočet
PREFA technické oddělení nebo proškolení partneři se postarají o bezpečnost.
Vždy odpovídá nejnovějšímu stavu techniky
díky stálému vývoji
Vyrobeno v Rakousku!
Naše zkušenosti na střeše zajistí Vaši energii budoucnosti.
Poradenství a odborný výpočet
PREFA technické oddělení nebo proškolení partneři se postarají o bezpečnost.
Vždy odpovídá nejnovějšímu stavu techniky
díky stálému vývoji
Vyrobeno v Rakousku!
Naše zkušenosti na střeše zajistí Vaši energii budoucnosti.
Nechte se inspirovat již realizovanými projekty se falcovanými taškami PREFA.
Kompletní systém PREFA umožňuje perfektně zkombinovat střechu, fotovoltaické zařízení i odvodnění střechy.
Rodinný dům s PREFA falcovanými střešními šindeli DS.19 a krytinou PREFALZ v barvě P.10 antracitová a s velkoplošným fotovoltaickým zařízením, upevněným pomocí solárního montážního systému PREFA.
Detailní záběr PREFA držáku solárního panelu PREFALZ Vario

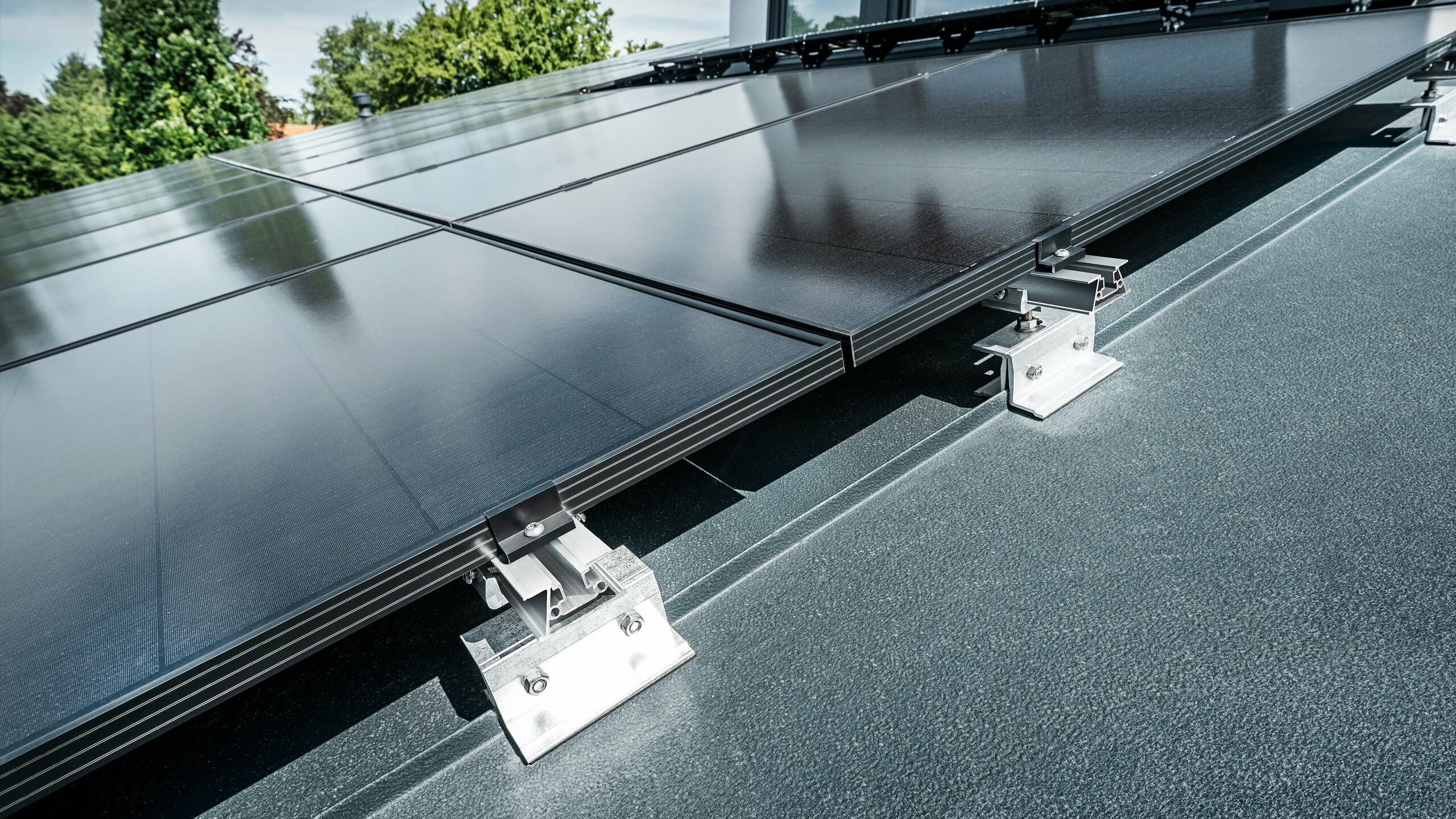

Detail PREFA držáku solárního panelu na střeše s krytinou PREFALZ
Fotovoltaické moduly, upevněné PREFA držáky solárního panelu Vario, na PREFA falcovaných střešních šindelech DS.19 v barvě P.10 antracitová
Pohled z ptačí perspektivy na rodinný dům se střechou a solárním montážním systémem PREFA v barvě P.10 antracitová
Kompletní systém PREFA umožňuje perfektně zkombinovat střechu, fotovoltaické zařízení i odvodnění střechy.
Rodinný dům s PREFA falcovanými střešními šindeli DS.19 a krytinou PREFALZ v barvě P.10 antracitová a s velkoplošným fotovoltaickým zařízením, upevněným pomocí solárního montážního systému PREFA.
Detailní záběr PREFA držáku solárního panelu PREFALZ Vario
Detail PREFA držáku solárního panelu na střeše s krytinou PREFALZ
Fotovoltaické moduly, upevněné PREFA držáky solárního panelu Vario, na PREFA falcovaných střešních šindelech DS.19 v barvě P.10 antracitová
Pohled z ptačí perspektivy na rodinný dům se střechou a solárním montážním systémem PREFA v barvě P.10 antracitová
Spolehlivé PREFA držáky solárního panelu: Kdo sází na obnovitelnou energii, měl by vsadit na nejvyšší kvalitu.
Pokud chcete dovybavit stávající PREFA střechu fotovoltaickým nebo solárně tepelným zařízením, máte pro montáž v závislosti na konkrétní situaci a daných předpokladech k dispozici mnoho výrobků. Na obrázku vidíte tři držáky solárního panelu namontované na profilové liště:
- Držák solárního panelu Vario
- Držák solárního panelu PREFALZ Vario
- Držák solárního panelu Sunny
Falcovaná střešní taška na bednění |
Falcovaná střešní taška na latě |
R.16, falcované střešní šindele, falcované střešní šablony, FX.12 |
PREFALZ, FALZONAL |
|
Držáky solárního panelu |
||||
Držák solárního panelu Sunny |
||||
Držák solárního panelu Sunny Spezial |
||||
Držák solárního panelu Vario/Fix |
||||
Držák solárního panelu PREFALZ Vario |
Jako podklad pro PREFA držák solárního panelu včetně příslušné krytky slouží plné bednění. Držák je vhodný pro všechny PREFA maloformáty (falcované střešní tašky, falcované střešní šindele, falcované střešní šablony a střešní panel FX.12.)
Pro montáž FV zařízení na střechu s krytinami s dvojitou stojatou drážkou PREFALZ nebo FALZONAL byl vyvinut PREFA držák solárního panelu Sunny. Držák neomezuje délkovou tepelnou dilataci krytinových pásů s dvojitou stojatou drážkou. Kromě toho je možné ho použít u všech PREFA maloformátových produktů (falcované střešní tašky, falcované střešní šindele, falcované střešní šablony a střešní panel FX.12.) namontovaný na plném bednění a u PREFA falcované střešní tašky rovněž v případě jeho namontování do latí.
PREFA držáky solárních panelů Vario a Fix mají plochou kruhovou základovou podložku a proto jsou ideální pro ukotvení na PREFA maloformátových produktech. Společně se silnou profilovou lištou unesou vysoká statická zatížení. Držák solárních panelů Vario je ideální pro flexibilní výškové nastavení při vyrovnávání rozdílných úrovní, což je předností zejména u sanací. Naproti tomu držák solárních panelů Fix slouží k plochému připevnění v případě malé montážní výšky, tedy tehdy, když je podklad rovný a není potřeba žádné vyrovnání.
PREFA držák solárního panelu PREFALZ Vario je vhodný pro krytiny s dvojitou stojatou drážkou (PREFALZ a FALZONAL) s výškou drážky 25 mm a montuje se rovněž se silnou profilovou lištou. Umožňuje uživatelsky snadnou montáž bez prostupů přímo na dvojitou stojatou drážku a je tak vhodný také pro střešní konstrukce s nadkrokevní izolací. Variabilní úchyt držáku lišty umožňuje přesné nastavení výšky lišty a slouží k vyrovnání případných nerovností střešní spodní konstrukce.
PREFA držák solárního panelu Sunny Spezial byl vyvinut pro montáž na PREFA falcovanou střešní tašku. Pokud leží přímo nad krokví (= oblast montáže vrutošroubu) překrývající nebo střední vlna PREFA falcované střešní tašky, lze místo instalace montážní destičky použít právě PREFA držák Sunny Spezial.
Tip experta
Chcete nově pokrýt střechu a pomocí fotovoltaiky vyrábět vlastní elektřinu? Pak Vám doporučujeme PREFA integrovaný solární panel SDP, moderní solární zařízení PREFA, integrované do střechy. Kombinuje bezpečnou střešní krytinu s výkonným fotovoltaickým článkem a je kompatibilní se střešním panelem R.16 a střešním panelem FX.12.
Jak získám PREFA montážní systém k solárním panelům?
Využijte své dosud volné střešní plochy s krytinou PREFA a vybudujte si na nich vlastní elektrárnu. Vy rozhodnete, jestli vyrobenou elektřinu přímo využijete, budete dodávat do sítě nebo skladovat.
Bezpečnost je na prvním místě, proto poradenství a výpočet spodní konstrukce i statický výpočet provádí výhradně technické oddělení PREFA nebo školení distribuční partneři. Také montáž realizují profesionálové.
Možnosti finanční podpory fotovoltaických zařízení
V ČR jsou dotace na podporu fotovoltaiky poskytovány z dotačního podprogramu Nová zelená úsporám light a z podprogramu Oprav dům po babičce.
Doporučujeme informovat se u Státního fondu životního prostředí nebo u distribučních firem. Důležité je předložení žádosti o dotaci a její schválení ještě před provedením investice. Další informace najdete na následujících webových stránkách:
Instruktážní video – PREFA montážní systém k solárním panelům
Tip experta
Pokud je FV zařízení instalováno dodatečně a dojde při tom k zakrytí stávajících sněhových háků, nemohou pak už tyto protisněhové prvky plnit svou funkci. Měli byste proto nechat zádržný sněhový systém odpovídajícím způsobem přizpůsobit.
Příslušenství spodní konstrukce pro fotovoltaiku
Vedle držáků solárního panelu nabízí PREFA bohatý kompletní systém včetně lišt, svorek a mnoha dalších komponentů k upevnění FV zařízení na Vaší PREFA střeše.
Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku nebo v PREFA webshopu (pouze pro realizační firmy).

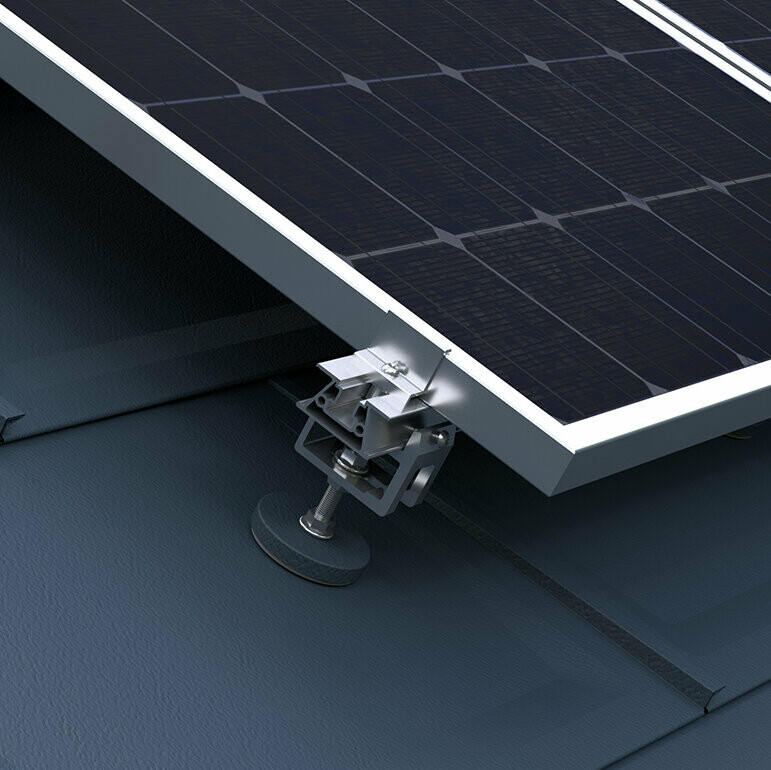

Držák solárního panelu Vario na krokve
Variabilní instalace solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Fix na krokve
Pevná montáž solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Sunny Spezial na vlnu falcované tašky
Vhodný pro falcované tašky PREFA 600×420 mm, vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně. Křížové spojky v případě potřeby objednejte dodatečně.
Držák solárního panelu s krytkou povrch hladký
Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.
Držák solárního panelu Sunny
Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.

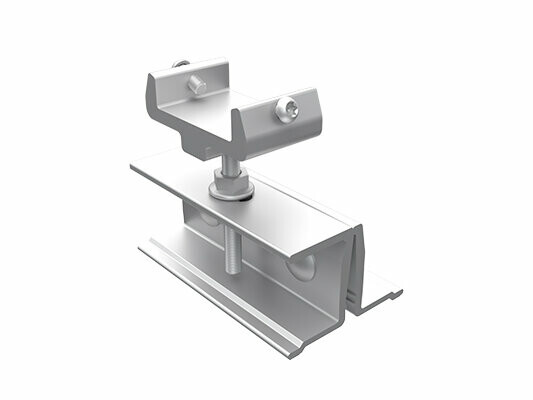

Držák solárního panelu PREFALZ Vario
Vhodné pro krytinu s dvojitou stojatou drážkou s výškou drážky 25 mm. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilové lišty PREFA, nekompatibilní s jinými výrobky.
Solarhaubna
S 3 průchodkami (1×32–35 mm, 2×10 mm) vč. šablony, trubkové manžety, mastek a montážního návodu. Speciální lepidlo PREFA nutno objednat dodatečně.
Profilová lišta
Profil lišty pro vysoké statické zatížení. Rozměry: 35×65×3 200 mm délka.
Spojky profilových lišt
Pro rychlé a bezpečné spojení profilových lišt délky 3 200 mm. Otvory pro montáž solárních modulů.
Kabelclip
Pro správné uchycení PV kabelů k PREFA profilové liště. Spotřeba: min. 4 ks/m lišty.
Příchytka vnitřní
Předmontovaná příchytka modulů vč. zemnící destičky pro rychlé a bezpečné upevnění modulů na lištu. Pro rámy modulů 30/35/40/45/50 mm. Přírodní nebo černá eloxovaná.
Příchytka koncová
Předmontovaná příchytka modulů pro rychlé a bezpečné upevnění modulů na lištu na kraji řady. Pro rámy modulů 30/35/40/45/50 mm. Přírodní nebo černá eloxovaná.
Křížová spojka pro Sunny
Pro montáž držáku solárního panelu PREFA Sunny. Možnost oboustranného našroubování pro snazší montáž profilových lišt.
Křížová spojka pro solární držák Fix a Vario
Pro montáž PREFA držáku solárního panelu, vč. spojovacího šroubu s šestihrannou hlavou integrovanou přírubou M12×30 mm (TX 40) a maticí s integrovanou přírubou. Možnost oboustranného našroubování pro snazší montáž profilových lišt.
Křížová/zemnící svorka
Pro napojení dodatečné úrovně profilové lišty a pro napojení zemnících a hromosvodových prvků vč. upevňovače k profilové liště a spojovacího šroubu M8×25 mm (TX 40).

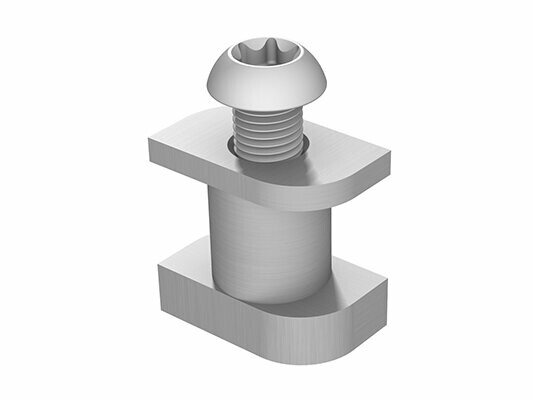

Pojistka proti posunu solárního panelu
Pojistka proti posunu pro poslední řadu modulů v montážním systému, vč. upevňovacího šroubu M8×30 mm (TX 40). Montovat 2 pojistky/panel.
Upevňovač k profilové liště
Pro upevnění příslušenství k PREFA profilové liště. Závit M8.
Speciální lepicí sada
Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
